モータ保護用遮断器 選定｜タイ工場のMPCB実務

モータ保護用遮断器の選定では、モーターのkWだけを見て型式を決めると、始動時の不要トリップ、過負荷の見逃し、短絡時の遮断能力不足、接触器との組み合わせ不成立が起こり得ます。タイ工場で制御盤を新設・更新する購買、設備、保全担当者に向け、銘板と始動条件からMPCBの設定範囲を絞り、系統の短絡条件、協調表、盤内環境、試験記録まで一つの発注仕様にする手順を整理します。

モータ保護用遮断器の選定で、まず守る対象と回路境界を決める

モータ保護用遮断器はMPCB（Motor Protection Circuit Breaker）や手動モータスタータとも呼ばれます。ABBは、手動開閉に加えて短絡、過負荷、欠相に対する保護を提供する機器として説明しています。ただし製品系列や認証、回路構成によって担える機能は異なります。まず「MPCB」という名称だけで機能を決めず、対象型式のデータシートと適用する規格を確認します。ABBの製品説明は、この区別を始める一次資料です。

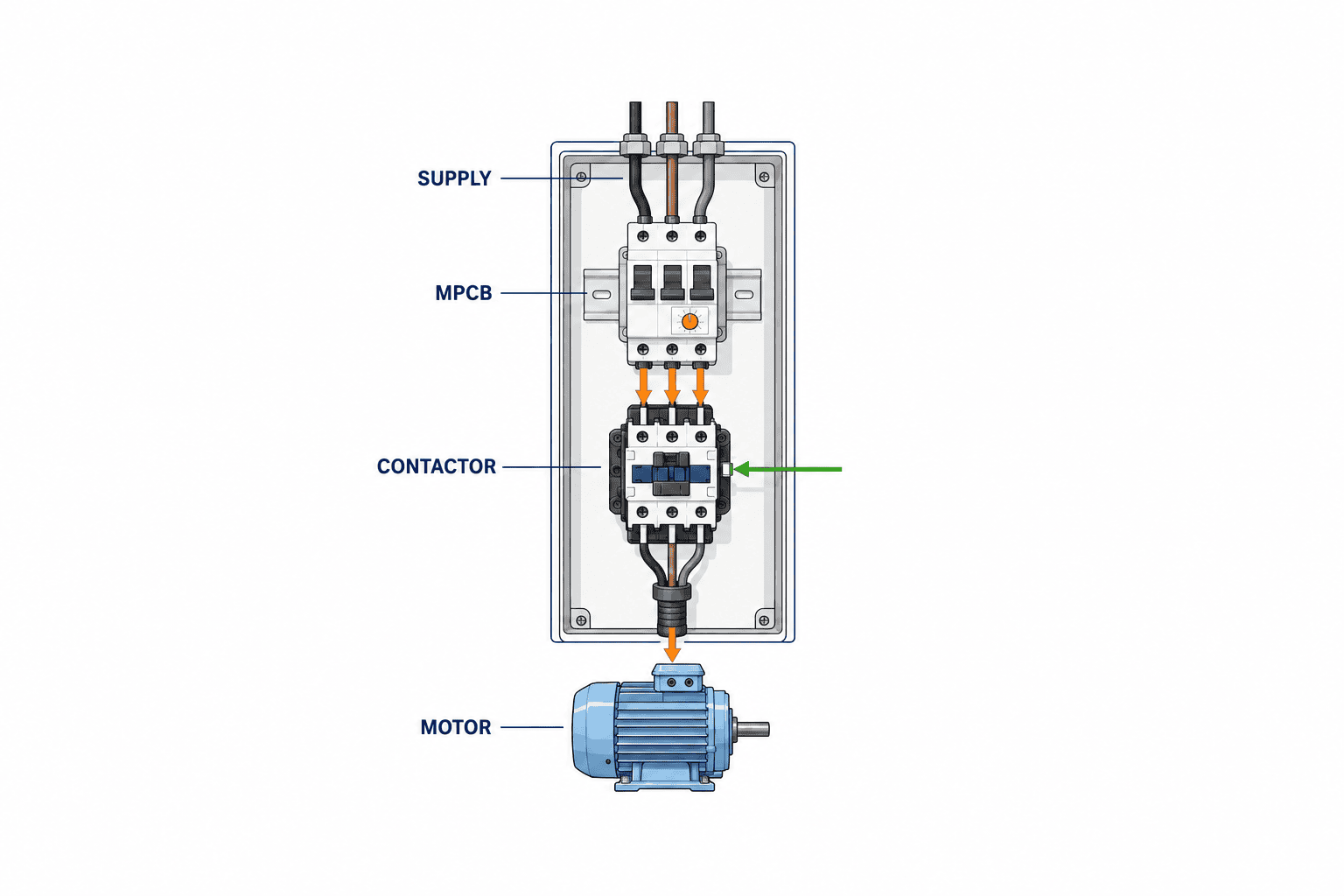

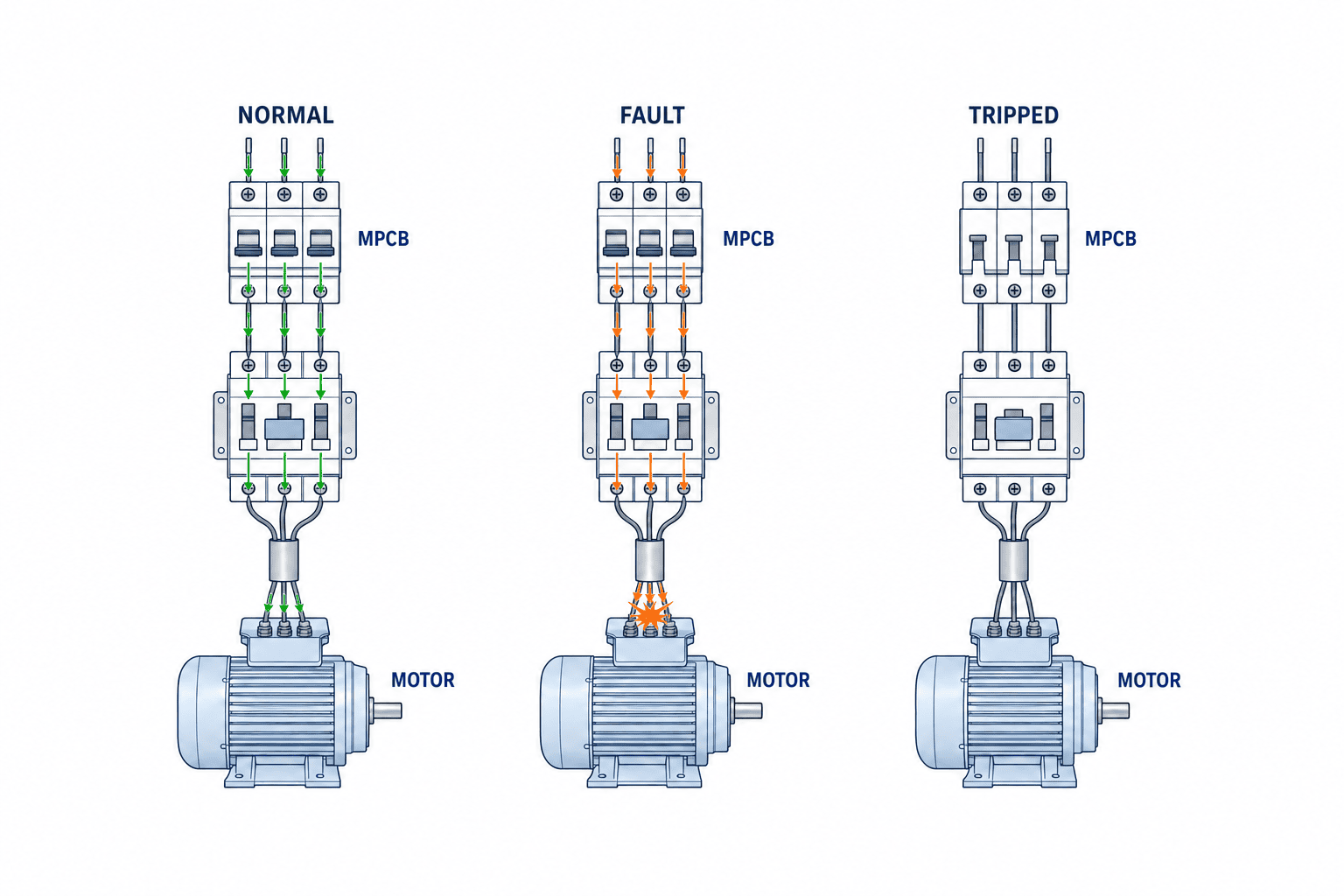

一般的な直入れ始動の回路を、電源側から「上位保護機器 → MPCB → 接触器 → モーター」と描いてください。MPCBはモーター回路の保護を担い、接触器は遠隔指令による開閉を担います。制御盤の主幹遮断器、分岐配線、非常停止、機械の安全機能、接地はそれぞれ別に検討します。MPCBを一つ追加しても、盤全体の短絡耐量や安全機能が自動的に成立するわけではありません。既存の制御盤設計の記事では盤全体の設計入力を扱っています。本稿はその中の一つのモーター分岐を対象にします。

保護したい故障も分けて書きます。短絡では大きな故障電流を遮断できること、過負荷では許容できない加熱からモーターを守ること、欠相では三相モーターの異常運転を検出することが目的です。機械の過負荷や軸固着、ケーブルの損傷、水の侵入、絶縁劣化は症状が重なりますが、同じ検知方式だけで全てを確実に判別できるとは限りません。巻線温度センサー、地絡保護、状態監視が必要なら、別の要求として定義します。停止時の原因表示と復旧条件まで含めて設計することが、現場では型式選定と同じくらい重要です。

銘板電流を起点にする：kW早見表は候補探しにとどめる

最初に集めるのは、モーターの銘板写真、メーカー型式、定格電圧、相数、周波数、定格電流、接続方法、運転方式です。既設設備では図面や調達台帳の値が銘板と一致するか現物で照合します。モーターを将来入れ替える予定があるなら、その仕様は現在の選定と混ぜず、将来条件として別に記録します。電流値が不明な状態でkWから概算した値を最終設定値にしてはいけません。

Siemensの3RV2カタログは、同じ出力のモーターでも運転電流、始動電流、電流ピークが異なるため、選定表の出力値は目安で、実際の定格・始動データが優先すると明記しています。Siemens SIRIUS IC 10の資料を参照してください。Schneider Electricも、MPCBの定格と設定はモーターの全負荷電流、周囲温度、始動特性に基づくと説明しています。Schneider ElectricのMPCB選定ページはATEX用途の文脈なので、そこにある型式表を一般用途へそのまま転用せず、選定原則の確認に使います。

たとえば銘板電流が「仮に11 A」なら、11 Aを含む調整範囲の候補を探します。これは説明用の仮定であり、あるkWに共通の電流値ではありません。候補を見つけたら、製品の設定目盛がこの電流を実際に設定できるか、上限や下限ぎりぎりにならないか、適用電圧・周波数と接続方式が合うかを確認します。設定は銘板電流に合わせるのが基本ですが、対象製品の取扱説明書とモーターメーカーの指示を優先します。現場の不要トリップを消すために目盛を上げる前に、始動波形、負荷、機械側の固着、欠相、周囲温度を調べます。

熱動設定・磁気瞬時動作・始動特性を別々に確認する

熱動側は継続的な過電流によるモーターの加熱を対象にし、磁気瞬時側は短絡など大きな故障電流への応答を対象にします。両者を「何アンペアの遮断器か」だけでまとめると、始動電流の扱いが曖昧になります。機種によって瞬時動作値は固定か調整可能かが異なり、トリップ特性曲線も違います。製品の時間―電流曲線で、想定始動の電流と時間、モーターの許容特性、ケーブルの保護条件を並べて確認します。

直入れ始動、スターデルタ、ソフトスタータ、インバータ駆動では、MPCBから見える電流波形や組み合わせ条件が違います。直入れの標準構成を根拠に、インバータ入力側や出力側へ同じ部品を機械的に置いてはいけません。インバータメーカーの指定する上位保護機器、電磁適合性、出力側の開閉条件、モーター保護機能を先に確認します。ソフトスタータでも始動時間、バイパス構成、内部保護を確認します。保護が二重になる場合はそれぞれの役割と設定責任を図面に明記します。

始動が重い装置でトリップする場合、候補を大きくすることだけが解決策ではありません。実測した始動時間が設計時の想定より長くなっていないか、負荷が接続されたまま始動していないか、電圧低下や機械抵抗の増加がないかを調べます。製品のトリップクラスや特性曲線とモーターの熱容量を照合し、メーカーが認める組み合わせで選びます。設定変更で始動を通した後は、過負荷時に必要な保護が残っているか再確認します。現場調整だけで根拠が消えないよう、旧値、新値、変更理由、測定条件、承認者を残してください。

遮断能力は設置点の短絡電流と、製品の使用条件で照合する

MPCBの遮断能力は、製品カタログの最大値を眺めるだけでは判断できません。対象回路が接続される電圧、利用可能な短絡電流、上位機器との条件、適用する規格・認証を同じ行で比較します。変圧器容量やインピーダンス、幹線長、上位遮断器の情報が足りない場合は、短絡電流の算定者と確認期限を決めます。「工場の分電盤なら大丈夫」という推測は、盤を移設したときに特に危険です。

データシートにIcu、Ics、条件付き短絡定格など複数の表示がある場合、その定義と要求を揃えてください。単体の遮断器の値と、接触器を組み合わせたスタータの協調定格、さらに制御盤全体の短絡耐量は同義ではありません。たとえばあるメーカーの高い遮断能力を、異なる電圧や別の接触器、別の上位機器へ移して使うことはできません。最終的な組み合わせは対象市場と仕様に合うメーカーの表で特定します。

タイの工場で既設盤へ後付けする際は、盤の受電点とモーター分岐点の双方を確認します。盤入口の短絡条件だけを書き、分岐のケーブル長や上位機器の条件を無視すると、評価の前提が読み取れません。増設前と増設後の単線結線図を並べ、変わる回路、ケーブル、接地、上位保護設定をマークします。盤全体の定格は制御盤設計の記事の設計入力とも突き合わせます。

接触器との組み合わせとType 1／Type 2協調を確認する

遠隔操作するモーターでは、MPCB単体では開閉の要求を満たさず、通常は接触器との組み合わせを検討します。接触器の選定は運転電流、使用カテゴリ、開閉頻度、電気的寿命、コイル電圧なども含みます。これらの基礎は電磁接触器の選定記事で扱っています。ここでは短絡時にMPCBと接触器がどの組み合わせで検証されているかに絞ります。

IEC 60947-4-1:2023は電磁接触器とモータスタータを対象とし、モータ保護スイッチング機器も範囲に含めます。2026年3月の修正版がIECの製品ページに示されています。ただし規格の公開概要だけで個別製品の適合や組み合わせ定格を証明することはできません。IECの公式ページで適用範囲を確認し、具体的な適合はメーカーの証明書、データシート、協調表を採用します。

Schneider ElectricのEasy TeSys協調ガイドは、直入れとスターデルタ、MCCBやヒューズ、熱動式MPCB、接触器、過負荷リレーの組み合わせをType 1とType 2で示しています。重要なのは「Type 2ならどの部品を混ぜてもよい」という意味ではない点です。指定電圧、故障電流、MPCB型式、接触器型式、アクセサリ、配線条件まで組にして読みます。メーカーの表にない混成構成は、同じ呼称の部品でも表の結果を流用できません。

Type 1かType 2かは調達価格だけで決めません。ライン停止時の復旧目標、部品の現地調達性、保全者の技能、故障後の点検時間を含めて比較します。一方、Type 2であっても無点検で再投入できると解釈しないでください。実際の故障後にはメーカー手順と現場の安全手順に従い、原因と機器状態を確認します。

「MPCBだけで十分か」を始動方式と保護機能から判定する

熱動・磁気式MPCB、磁気瞬時式の保護機器と別置き過負荷リレー、MCCBと接触器・過負荷リレーなど、成立し得る構成は一つではありません。機種の名称よりも、短絡、過負荷、欠相、開閉、絶縁、保守時の切り離しを誰が担うかを書き分けます。ABBの資料でも、手動モータスタータを接触器と組み合わせる構成が示されています。Schneider Electricの協調ガイドも複数の構成を並べています。機器数が少ない案が必ずしも保護範囲や保守性で優れるわけではありません。

欠相への応答も製品ごとの確認が必要です。ABBの手動モータスタータ製品説明は欠相保護を挙げていますが、実際の不平衡、接触不良、単相運転にどの条件で反応するかは型式の特性に依存します。負荷や工程により、別の欠相・電圧監視や巻線温度保護が必要な場合があります。モーター本体に内蔵された温度センサーがあるなら、その信号を使うか、誰が配線・試験するかをRFQに書きます。

安全機能にも同じ切り分けが必要です。MPCBのハンドルを切る動作、接触器を落とす制御、非常停止、ガードスイッチの要求は同じではありません。安全機能は機械のリスクアセスメントから必要な停止方式と検証方法を決めます。安全リレー選定の記事を併読し、MPCBの保護機能を安全機能の代用品として記載しないでください。

タイ工場の環境と保全体制を選定条件へ変換する

カタログの定格が成立する条件と、盤内の現実を照合します。周囲温度、盤内発熱、密集取付、換気、粉じん、湿度、結露、振動、腐食性雰囲気を設備ごとに記録します。タイという国名だけから一つの温度や湿度を仮定するのではなく、設置場所の測定値、空調条件、最悪運転条件を設計入力にします。ABBの製品ページには温度補償などの特徴が記載されていますが、採用型式と取付条件にそのまま当てはまるかは個別に確認します。

特に既設盤への増設では、DINレールに空きがあっても十分とは言えません。ケーブルダクトの占有率、曲げ半径、保守者が操作できる位置、熱源との距離、上位の分岐容量、扉を開けずに操作する必要の有無を確認します。アクセサリの補助接点、トリップ表示、シャントトリップ、低電圧引外しを付けると、占有幅、配線、端子、制御電源、試験点が増えます。アクセサリの役割を一つずつ明記し、不要なものを「念のため」で追加しない方が、故障原因の切り分けも容易です。

保全では、同型式の在庫だけでなく、設定範囲、電圧、アクセサリ、接触器との協調条件が一致する代替品を管理します。製品の置換時には外形や定格電流が似ていても、トリップ特性や接続部品が変わり得ます。現場で別型式へ交換したら、協調表と図面を更新し、設定値の再確認と機能試験を行います。予備品表には適合する構成の版、代替承認者、保管状態の確認方法まで記載します。

見積依頼は「型式指定」だけでなく比較できる提出物にする

発注先にモーターkWだけを渡すと、各社が別々の電流、始動時間、短絡条件、協調タイプを仮定し、見積金額を横並びで比べられません。RFQには以下の入力と提出物を分けて書きます。現場で未確定の値は空欄にせず、仮定の所有者と確定日を付けます。これにより、技術的な質問が単なる価格交渉に埋もれません。

見積比較表には部品単価と工事費のほか、計算と試験の範囲、盤改造の停止時間、保全者への引継ぎ、予備品、保証条件も入れます。部品の安さだけで選ぶと、短絡条件の調査や協調表の確認が「別途」となり、発注後に価格と工程が増えることがあります。見積の除外事項に短絡計算、現地配線、機能試験がないか読み、あるなら買い手側の担当と日付を付けてください。

説明用の選定例：銘板11 Aの直入れモーター

以下は判断順序の例であり、製品推奨値ではありません。仮に三相モーターの銘板電流が11 Aで、直入れ始動、遠隔操作ありとします。まず11 Aを含むMPCB設定範囲を候補にし、対象電圧と周波数、端子、取付条件を確認します。次に始動時間・電流を入手し、候補製品の時間―電流特性と照合します。電源側の利用可能短絡電流を算定し、候補の遮断定格と上位保護条件を確認します。接触器を選び、指定するType 1またはType 2の協調表に、MPCBと接触器の正確な型式、現場電圧、短絡条件が載るか確認します。

この順序でいずれかが確認できなければ、型式の確定を保留し、不足情報を質問票へ戻します。たとえば始動データがない場合は、銘板電流から設定候補までは出せても、不要トリップの判定を完了できません。短絡電流がない場合は、単体の定格表示を見ても盤への適用可否は確定できません。協調表に該当組み合わせがない場合は、別構成を選ぶかメーカーに確認します。「よく使う型式なので大丈夫」を承認理由にしないことが、後の変更や故障解析にも役立ちます。

FAT・SATで「設定した」ことと「守れる」ことを分けて確認する

FATでは、銘板・図面・部品表と現物型式の一致、MPCBの設定目盛、接触器やアクセサリの配線、トリップ信号の表示、手動・自動の復帰条件を確認します。必要な試験は製品の取扱説明書と盤の試験計画に従います。現場で短絡事故を模擬する試験を要求するのではなく、遮断定格と協調は設計書・メーカー資料で検証し、実機では許容される機能試験を行います。設定値は写真だけに頼らず、回路番号、モーター型式、銘板電流、設定値、試験日、記録者と紐付けます。

SATでは、設置後の電源条件、回転方向、始動時間、運転電流、トリップ履歴、異常表示と復帰手順を確認します。実測値が設計時の前提から外れたら、保護器の目盛を先に動かすのではなく、原因を調べて変更管理に戻します。負荷が軽い試運転で問題がなくても、最大負荷での温度や始動を評価したことにはなりません。生産負荷で測れない条件は、未検証事項、後日の試験条件、担当者、期限を記録して引き渡します。

引渡し時には単線結線図、回路図、部品表、設定表、協調表の版、短絡評価資料、FAT/SAT記録、交換部品と代替品のルールを一組にします。保全担当者が故障時に「何が落ちたか」「なぜ落ちたか」「誰が復帰判断をするか」を追える資料になっているか確認してください。現場の言語に合わせた回路番号とアラーム文言の対応表があると、夜間や交代勤務でも原因の取り違えを減らせます。

故障が起きたときに選定根拠をどう使うか

MPCBの選定資料は発注時だけ使う書類ではありません。故障時に、設計した保護が意図どおり動いたかを判定する基準になります。現場で遮断器が落ちたら、まず安全に設備を停止して電源隔離と再投入禁止の手順を適用し、作業権限のある担当者が原因を確認します。何度も再投入して「次は動くか」を試す対応は避けてください。故障原因が残ったままでは機器と配線の損傷を広げ、最初のトリップ情報も消えます。解除と再投入の判断者、必要な点検項目、記録の保存場所を運用手順に決めておきます。

最初の切り分けは「いつ、どの条件で、何が先に動作したか」です。始動直後なら始動電流や瞬時動作、機械の拘束、電圧降下が候補になります。定常運転中に負荷が増えたときなら、運転電流と機械負荷、過負荷特性を確認します。長時間運転後や盤が高温のときなら、盤内温度、端子の発熱、取付間隔、設定目盛を調べます。複数の分岐が同時に落ちるなら、個別モーターだけでなく上位側の電源や保護協調も見る必要があります。これは診断の順序を示すものであり、症状だけから故障原因を断定するものではありません。

調査の証拠には、トリップした機器の表示、発生時刻、稼働中の製品と工程、直前の操作、モーター電流、電源電圧、周囲温度、アラーム履歴、変更作業の有無を含めます。測定に入る前に設備を安全な状態にし、適切な資格と手順に従ってください。異常の再現試験が必要でも、設備や人に危険な状態を作ってまで実施しません。記録は回路番号とモーター番号で紐付け、過去に設定を変えた履歴と並べます。同じ型式の別設備と比較するときも、負荷、設置場所、始動条件が違えば単純な横比較はできません。

原因が過負荷ではなく故障電流だった場合は、遮断器だけでなく接触器、ケーブル、端子、盤内の汚損や損傷を調べます。協調表でType 2の組み合わせを選んでいても、実故障後に点検不要になるわけではありません。逆に、不要トリップだと分かった場合も、設定値を上げる前に原因と許容範囲をメーカー資料で確認します。調査結果は「製品不良」「設定不良」「設備側の負荷異常」「電源側の異常」「未特定」を区別して残し、未特定のまま恒久対策を決めないようにします。

増設・置換・移設で選定をやり直す条件

一度承認したMPCBの型式と設定は、設備が変わっても永久に使える値ではありません。モーターの交換、インバータ化、始動方式の変更、減速機や搬送物の変更、制御盤の移設、変圧器や上位遮断器の変更、盤内の発熱機器の追加は、選定の前提を変え得ます。交換が「同じkWのモーター」であっても銘板電流や始動特性が同じとは限りません。保全でよくある改造を変更管理の起点にし、変更前後の差を一枚の比較表にします。

モーター交換時は、新旧の銘板電流、電圧、周波数、結線、効率・設計、温度センサー、始動時間を並べます。既存MPCBの調整範囲に新しい銘板電流が入っても、瞬時動作や始動の余裕、協調表の対象モーター条件を見直します。接触器をそのまま残す場合も、定格と使用カテゴリ、コイル条件、メーカーが示す組み合わせを確認してください。予備品の都合でMPCBだけ別シリーズへ置き換える場合は、保護特性と協調結果が旧シリーズと同じだと推測しないでください。

盤を移設すると、同じ工場内でも電源系統やケーブル長が変わることがあります。利用可能短絡電流が変われば、MPCBの遮断定格と盤全体の評価を再計算します。盤周囲の温度や粉じん、保全動線が変われば、取付・放熱・操作の条件も再評価します。インバータへ改造する場合は、直入れ回路の接触器やMPCBを残すかどうかを部品単位で決めず、インバータメーカーの推奨回路を起点に電源、開閉、保護、アラームの役割を再設計します。新旧の図面を重ねて変化点を示すと、見落としを減らせます。

変更承認書には、変更理由、影響する回路番号、旧部品と新部品、電源条件、再計算した短絡条件、協調表の版、更新した設定値、必要なFAT/SAT項目、引渡し図書の版を記録します。急ぎの復旧で暫定部品を入れた場合は、その適用条件と期限を明示し、恒久品への交換計画を持ちます。暫定対応が次の設備停止まで放置されると、図面と現物の不一致が常態化します。次にトリップが起きたとき、保全者が古い設定表を見て復旧判断をしないよう、現場ラベルと電子図書を同時に更新します。

選定会議で決めるべき判断と残すべき未決事項

購買、電気設計、設備担当、保全、製造が同じ会議で「どの型式を買うか」だけを決めようとすると、情報が不足したまま価格と納期に議論が集中します。選定会議では、まず設計入力の確からしさを分類します。銘板から確定した値、現場測定で確認した値、メーカー資料の値、計算した値、まだ仮定の値を分け、各項目の出典と改訂日を記録します。推定の短絡電流や仮の始動時間を確定値のように扱わないためです。

次に、候補ごとの技術差分を一枚にまとめます。調整範囲、適用電圧、トリップ特性、遮断定格、接触器との協調表、盤内寸法、アクセサリ、保守部品、リードタイムを比較し、「適合」「条件付き」「不適合」を根拠とともに付けます。条件付きには、その条件を解消する測定・計算・メーカー回答と期限を記します。価格比較はこの技術条件をそろえた後に行います。見積書に載る型式が協調表の型式と一文字違う場合も、単なる表記ゆれと判断せず、サプライヤーに確認します。

最後に、決定と未決を混ぜずに議事録へ残します。たとえば「候補MPCBは暫定承認、短絡電流計算の完了後に正式発注」「既設モーターの銘板が読めないためメーカー資料取得待ち」「盤内温度を生産負荷時に測って最終設定を承認」と書けば、次に何をすればよいか分かります。図面の承認、部品の発注、盤の通電、製造運転の許可は別の節目として管理してください。技術的な未決を抱えたまま先へ進む場合も、責任者と停止条件を明示し、後続工程が未検証を検証済みと誤認しないようにします。

サプライヤーからの回答も、口頭の「問題ありません」では完了にしない方がよいでしょう。質問番号、対象回路、質問時に渡した図面の版、メーカーの回答資料、回答日、回答者、残る条件を紐付けます。製品の適用可否に関する回答なら、販売代理店の一般的な説明と、製品メーカーが型式と条件を指定した技術回答を区別します。後日部品が廃番になったり、工場の電源条件が変わったりしたとき、どの前提を再確認すべきか分かる形で保存します。

見積の最終比較では、初期の購入費だけでなく、点検・設定・交換に必要な作業、予備品の共通化、故障後に必要な復旧作業、図面更新と教育の範囲を同じ表に入れます。金額に換算できない項目を無理に仮の数字へ置き換える必要はありません。「誰が対応するか」「いつ対応できるか」「どの証拠があるか」を比較するだけでも、実際の調達判断に役立ちます。選定結果を現場へ渡す際には、採用理由だけでなく不採用にした候補と理由も残すと、後の欠品時に安易な代替を避けられます。

購買承認後は、納入品の型式末尾や付属品まで発注書と照合します。見積時に確認した組み合わせが、在庫切れを理由に別シリーズへ変更されることがあります。受入担当者は箱の品番、現物ラベル、部品表、協調表の該当行が一致するかを確認し、不一致なら通電前に設計担当へ差し戻します。工事業者が現地調達品へ交換する場合も同じ手順です。小さな型式変更が、遮断定格、トリップ特性、接触器との適合、端子の配線条件に影響し得るからです。

この照合結果も受入記録に残し、後の保全に引き継ぎます。

発注前の最終確認では、候補を一つに絞った理由だけでなく、選ばなかった案がどの条件で外れたかも記録します。たとえば設定範囲は合うが始動特性を確認できない案、単体の遮断定格は足りるが指定した接触器との協調表に該当行がない案、盤内寸法は収まるが高温時の適用条件が未確認の案は、いずれも同じ『適合』として扱えません。設計担当は各案に対し、確認した資料の発行日、対象型式、電圧、周波数、短絡条件、周囲温度、始動方式を一行で残します。購買担当はその行を見積の技術条件に転記し、代替提案を受けた場合も同じ条件で比較します。これにより、価格と納期の変更が技術承認の前提をいつ変えたか追跡できます。

現地据付後の運用では、保全員が毎回カタログを探さずに済むよう、盤の回路番号から銘板写真、設定表、協調表の該当行、試験記録へ辿れる索引を作ります。トリップ時は、遮断器の型式と設定値だけでなく、直前の始動・停止操作、負荷状態、アラーム、盤内温度、交換部品を同じ記録票に残します。原因を特定して設定値や部品を変更したら、その変更が短絡保護、過負荷保護、始動時の不要トリップ、接触器との協調に与える影響を再確認し、図面と保全手順を更新します。夜間の復旧を急ぐ場合でも、暫定措置の期限と正式承認者を明示します。製品を選ぶ時点でこの記録の流れまで設計しておくと、次の設備増設や故障時に、最初から選定根拠を集め直さずに済みます。

モータ保護用遮断器の選定でよくある質問

MPCBと一般的なMCBは同じですか？

同じものとして扱いません。一般的なMCBは回路や配線の保護を主な目的とする製品群で、MPCBはモーターの始動と過負荷などを考慮する製品群です。ただしメーカー・規格・型式によって機能は異なるため、名称だけでは用途を断定せず、データシートの保護機能、設定範囲、遮断定格、使用条件を比較します。既存MCBをMPCBへ替える場合も、上位機器と盤全体の評価を省略しないでください。

モーターのkWからMPCBのアンペアを決められますか？

kWは候補を探す目安になりますが、最終設定は銘板の定格電流と始動条件、採用製品の説明書で決めます。同じkWでも電圧、効率、力率、設計によって電流が違います。銘板が読めないなら型式からメーカー資料を取り、必要なら現物測定と電気担当の確認を行ってください。概算値をそのまま設定票に転記しないことが重要です。

始動時だけトリップするなら設定電流を上げればよいですか？

まず原因を分けます。始動波形と時間、電圧低下、負荷の重さ、機械の拘束、欠相、温度、接続不良を確認します。トリップ特性が始動条件と合わなければ、メーカーが認める別構成や適切な特性を検討します。目盛の引き上げは過負荷保護を弱める可能性があるため、根拠と承認なしで行わないでください。

インバータ駆動のモーターにも同じMPCBを使えますか？

直入れ回路の構成をそのまま転用しません。インバータの入力側と出力側では流れる電流や開閉時の条件が異なります。インバータメーカーが指定する保護機器と設置位置、モーター保護機能、出力側の開閉制限を確認した上で、回路全体を設計します。

Type 2協調なら故障後すぐ再投入できますか？

そのようには判断できません。Type 2は特定の試験条件と部品組み合わせに対する協調の区分です。実故障後は故障原因、接点や配線の状態、メーカーの点検指示、現場の安全手順を確認します。表のType 2行が採用型式・電圧・短絡条件に一致するかも先に確認してください。

まとめ：銘板、短絡条件、協調表、試験記録を一本の選定根拠にする

モータ保護用遮断器の選定は、銘板電流を含む設定範囲を探して終わりではありません。始動波形と時間―電流特性、設置点の短絡電流と遮断定格、接触器との協調、盤内環境、故障時の表示と復帰、FAT/SATの記録まで一続きで確認します。最終的な設定と適合は、採用型式のメーカー資料、実際の電源・負荷条件、適用市場の要求に基づいて承認してください。

タイ工場でモーター分岐の更新や制御盤の見積を準備している段階なら、TOMAS TECHへのお問い合わせから、銘板写真、単線結線図、始動方式、現場で困っている症状を共有してください。条件が未確定でも、どの測定と資料を先に揃えるかを整理できます。
