産業用Ethernetのケーブルテスタを選ぶとき、最初に決めるべきことは機種名ではなく「どの配線を、どの条件で、誰が合否判定するか」です。導通が取れた配線でも、設置後の伝送性能まで証明できたとは限りません。一方、すべてのケーブルに高価な認証試験を課す必要があるとも限りません。本稿では、タイの工場で設備を受け入れる担当者に向け、現場の物理層に限った測定器の選定、FAT（工場出荷前試験）とSAT（現地受入試験）の分担、記録の残し方を具体化します。
まず「何を受け入れるか」を定義する
ケーブルテスタの選定をカタログ比較から始めると、必要なアダプタが無い、試験リミットが違う、結果を設備タグと結び付けられない、といった問題がSATで表面化します。受入対象は単なるケーブルの数量ではありません。PLCからスイッチまでの装置間経路、制御盤内の短いパッチコード、設備メーカーが事前に組んだハーネス、現地で終端したM12コネクタなど、施工と責任の境界ごとに分けて考えます。
最初の台帳には、リンクID、両端の設備タグとポート、媒体（銅線または光）、芯線・ペア数、コネクタの形状と符号化、予定の伝送方式、ケーブルの型式、施工者、設置環境を書きます。「工場のEthernet配線」という一括指定では、2ペアと4ペア、RJ45とM12-D/X、完成品コードと現地終端を同じ方法で判定してしまいます。ODVAのEtherNet/IP Media Planning and Installation Manualは、媒体計画と検証・認証を別の作業として扱い、2ペア配線ではテスタ設定によってワイヤマップが誤判定され得る点も明記しています。したがって、リンク台帳と測定プロファイルを先に作り、その条件を満たす計器を選ぶ順序が合理的です。
今回の境界は物理層です。ケーブルの導通、シールド、配線の対、長さ、必要な場合の伝送性能を対象とします。IPアドレス、スイッチ設定、PROFINETの機器名、通信周期、パケット統計は別のネットワーク試験項目です。物理層に合格したことをもって、通信システム全体の合格と書かないようにします。通信診断の設計は別記事のPROFINETネットワーク診断で整理しています。
検証・適格性確認・認証は答える問いが違う
ケーブル試験には、一般にverification（配線検証）、qualification（用途への適格性確認）、certification（規格に対する認証試験）の三段階があります。Fluke Networksの整理では、検証は「正しく接続されたか」、適格性確認は「目的の通信方式を支えられるか」、認証は「指定した配線規格・クラスに適合するか」を問います。この分類は購買仕様を短く正確に書く助けになります。ただし機器の商品名に「certifier」があっても、対象コネクタと指定リミットで測定できることまで確認しなければ、当該リンクの受入証拠にはなりません。
| 試験の階層 | 主な問い | 典型的に残す結果 | 適する場面 |
|---|---|---|---|
| 配線検証 | 断線、短絡、結線違い、シールドの問題がないか | ワイヤマップ、長さまたは故障位置、リンクID | 施工直後の全数確認、再配線後の初期切り分け |
| 適格性確認 | 既設経路が予定のEthernet用途を支えられるか | 対象アプリケーションと判定、診断結果 | 既設設備の改造、移設前の調査 |
| 認証試験 | 指定した規格のクラスやカテゴリの性能限界を満たすか | 試験リミット、測定値、マージン、合否、計器情報 | 新設幹線の契約受入、保証条件、将来再試験の基準 |
検証器が「PASS」を表示しても、そのPASSはワイヤマップなど設定された基本項目への合格です。周波数に応じた挿入損失やリターンロス、近端漏話をすべて測り、規格リミットに対して合格した意味ではありません。逆に認証試験を実施しても、装置が正しいポートにつながり、制御アプリケーションが正しく動くことは別途確認が要ります。この区別をRFP、FAT、SAT、保全記録で同じ言葉にしておくと、納入者と工場側の認識が揃います。
選定の前に現場のコネクタと配線構成を数える

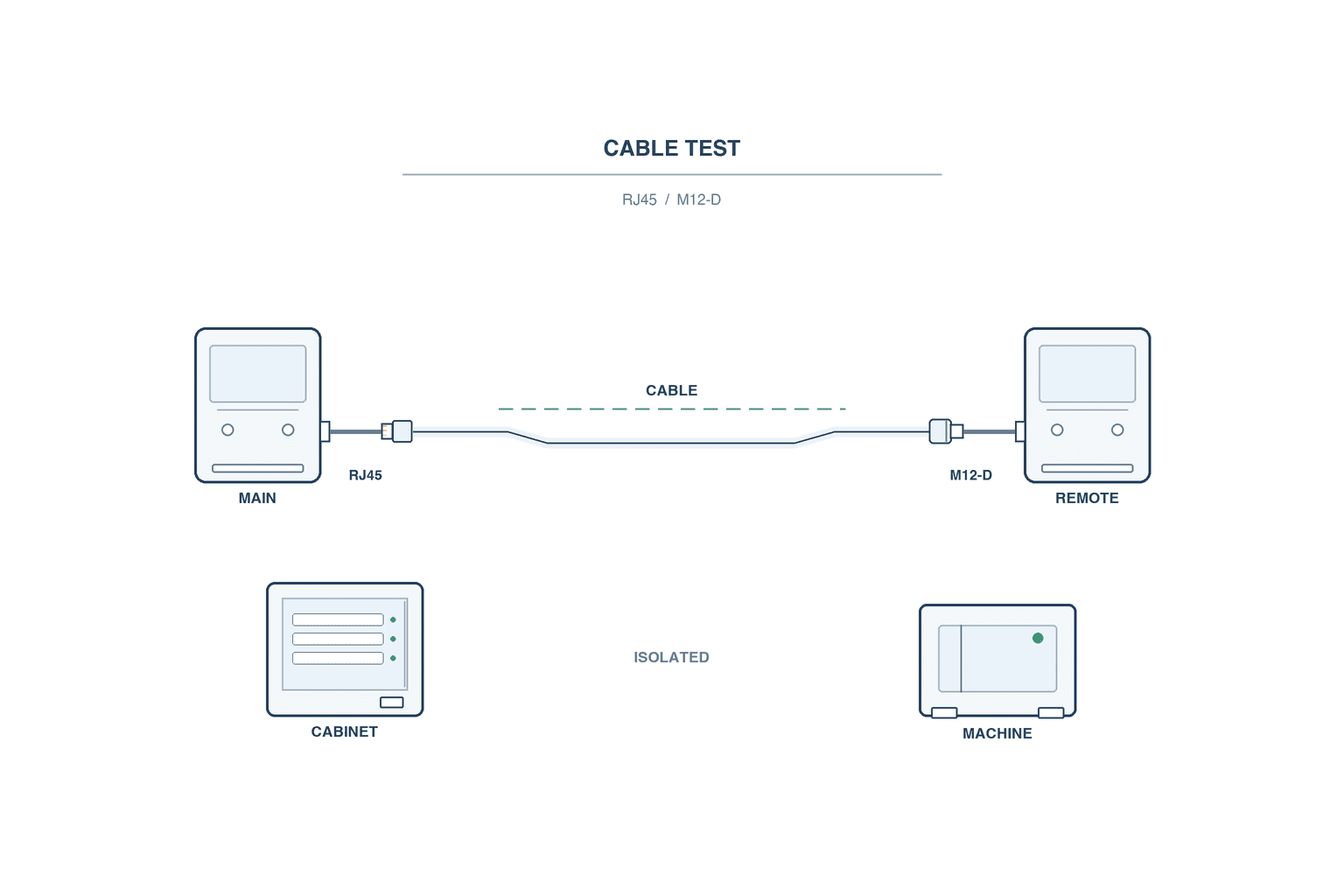

現場で最も実務的な制約は、計器の測定性能だけでなく接続できるかどうかです。RJ45しか付かない計器でM12-DやM12-Xを測ろうとすると、変換コードを追加して本来の対象リンクとの境界が曖昧になります。Fluke NetworksはM12-D、M12-X、RJ45向けアダプタを案内していますが、対応する試験構成、適用するリミット、アダプタの組合せは実機の仕様で照合する必要があります。特定メーカーを指定する前に、対象設備のコネクタ写真と部品番号を見積依頼書に添えます。
2ペア配線を4ペアのオフィス用プロファイルで測ると、使わないペアを「欠落」と判定するおそれがあります。ODVAのマニュアルも、2ペアを無視するよう設定できない測定器ではワイヤマップの段階で測定が止まり得ると注意しています。ケーブル型式とコネクタ符号化を確認し、予定の通信方式と製品メーカーが指定するリミットを突き合わせます。M12という外観だけでD-codedとX-codedを同一視しません。
さらに、試験するのがケーブル単体、恒久的に設置されたリンク、機器用コードを含むエンドツーエンドのチャネルのどれかを明示します。測定境界が変わるとコネクタの寄与と合否の意味が変わります。PIのPROFINET Commissioning Guidelineは、現場取付コネクタを含めたい場合のエンドツーエンド測定に特別なプロファイルや測定コード・アダプタが必要になる点を説明しています。FATとSATで境界が違う結果を横並び比較しないことが大切です。
産業用Ethernetケーブルテスタの選定表を作る
調達時に「産業用Ethernet対応」の一行だけを指定しても、メーカーは違う意味で回答できます。装置側が欲しいのは、現場で再現できる試験です。次の七項目を、必須・条件付き・不要の三択で要求仕様に落とします。
- コネクタと媒体：RJ45、M12-D、M12-X、必要なら光コネクタの種類をリンク台帳と照合する。光回線は銅線用計器だけで受入れず、別の光測定器・手順を指定する。
- 2ペア・4ペアの設定：ワイヤマップと試験リミットが当該配線に合うか、購入前のデモで実ケーブルを測る。
- 試験境界：恒久リンクかチャネルか、現場取付コネクタを含むエンドツーエンドかを選択できるか確認する。
- 必要な測定階層：全数の導通確認で足りる区間、用途適格性まで見る区間、規格認証を契約条件とする区間を分ける。
- 環境条件：現場の粉塵、水、振動、温度、電磁ノイズはケーブル・コネクタの選定条件でもある。測定器本体とアダプタの現場使用条件も確認する。
- 結果の証跡：リンクIDを入力でき、試験プロファイル、日時、合否、測定値、計器のシリアル番号、校正状況をエクスポートできるかを見る。
- 運用とサポート：タイでの校正、修理、代替機、アダプタ交換の窓口と、測定結果を読む担当者の教育を見積範囲に含める。
Fluke Networksの現行製品案内では、MicroScanner系、LinkIQ系、DSX系はそれぞれ検証、適格性確認、認証を中心とする異なる用途として紹介されています。これは機器の役割を比べる参考にはなりますが、本稿は特定機種を推奨するものではありません。購入価格だけで比べず、必要なリモートユニット、M12アダプタ、ソフトウェア、校正、現場教育、予備コードまで含む見積総額で判断します。年に数回しか認証試験をしない工場なら、常備する簡易検証器と、SAT時に認証器をレンタルまたは施工会社に持ち込んでもらう組合せも検討できます。
受入基準は「試験項目・リミット・失敗時の処置」で書く
受入基準の文書には、単に「ケーブルテスト合格」と書かず、リンクごとの試験表を付けます。最低限、リンクID、媒体、コネクタ、測定境界、使用プロファイル、許容する結果、立会者、再試験ルールを記載します。認証試験を要求するなら、参照する規格の版とクラス・カテゴリ、測定器に実装されたリミットを指定します。IEC 61918の現行統合版は産業施設内の通信媒体の設置要件を扱い、ISO/IEC 11801-3は産業施設の汎用配線を対象とします。ただし、規格名だけを書いても、全リンクに何を測るかは決まりません。プロジェクトの通信仕様とケーブルメーカーの指示に合わせて、適用項目を仕様書に落とす必要があります。
PROFINETに関しては注意点があります。PIのCommissioning Guidelineは、メーカー宣言のあるPROFINETコンポーネントを使う構成について、ケーブル受入試験を一律に必須とはしていません。一方で、目視確認、銅線の単純試験、必要に応じた減衰や反射などの拡張受入測定を区別し、記録が後日の比較基準になることも説明しています。したがって「PROFINETだから必ず全区間を認証する」「PROFINETだから一切測らなくてよい」のどちらも正確ではありません。発注者のリスク、契約、施工方法に応じて範囲を決めます。
| 区間の例 | 受入仕様の考え方 | 残す証跡 |
|---|---|---|
| 完成品コードを盤内で使用 | 型番・外観・長さ・接続先を確認し、変更や異常時は必要な検証を追加 | 部品番号、リンクID、確認記録 |
| 現場で終端した銅線 | 全数の結線・シールド・断線短絡確認を基本にする | ワイヤマップ、再試験履歴、両端写真 |
| 新設の重要な基幹経路 | 契約で合意したクラス・試験境界の認証を検討 | 測定ファイル、リミット、合否、計器情報 |
| 既設配線の再利用 | 予定用途への適格性確認と、必要に応じ認証を分ける | 既設状態、用途判定、残る制約 |
この表は規格の一律要求ではなく、発注仕様を作るための例です。洗浄機の近く、可動部、ケーブルベア、インバータの周囲などは環境リスクも評価します。ISO/IEC 11801-3やIEC 61918の対象範囲は工業環境ですが、現場特有の配線ルート・曲げ・保護・分離まで計器が単独で保証するわけではありません。目視点検と施工記録を測定記録に添付します。

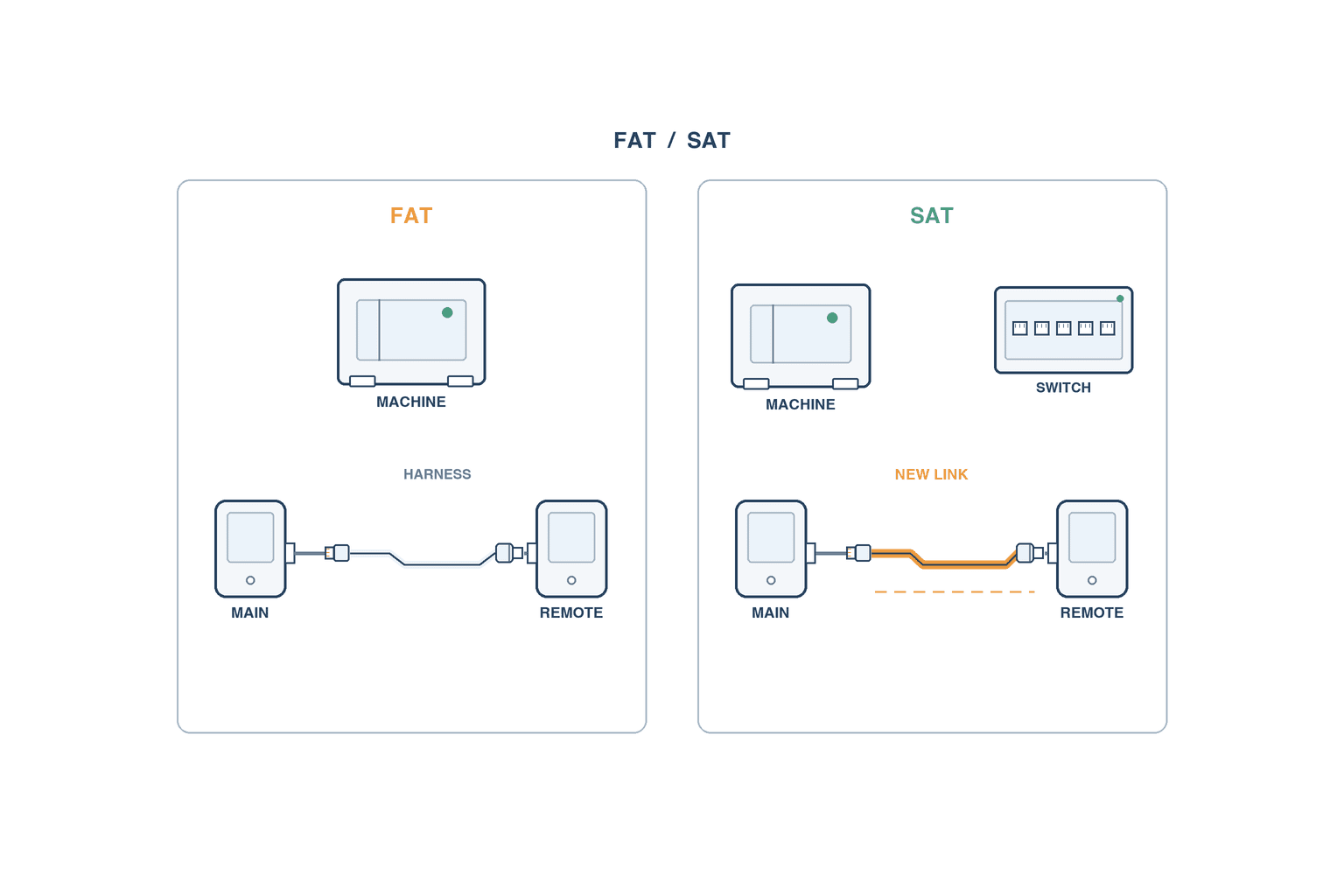

FATでは「持ち込む前に直せる不良」を潰す

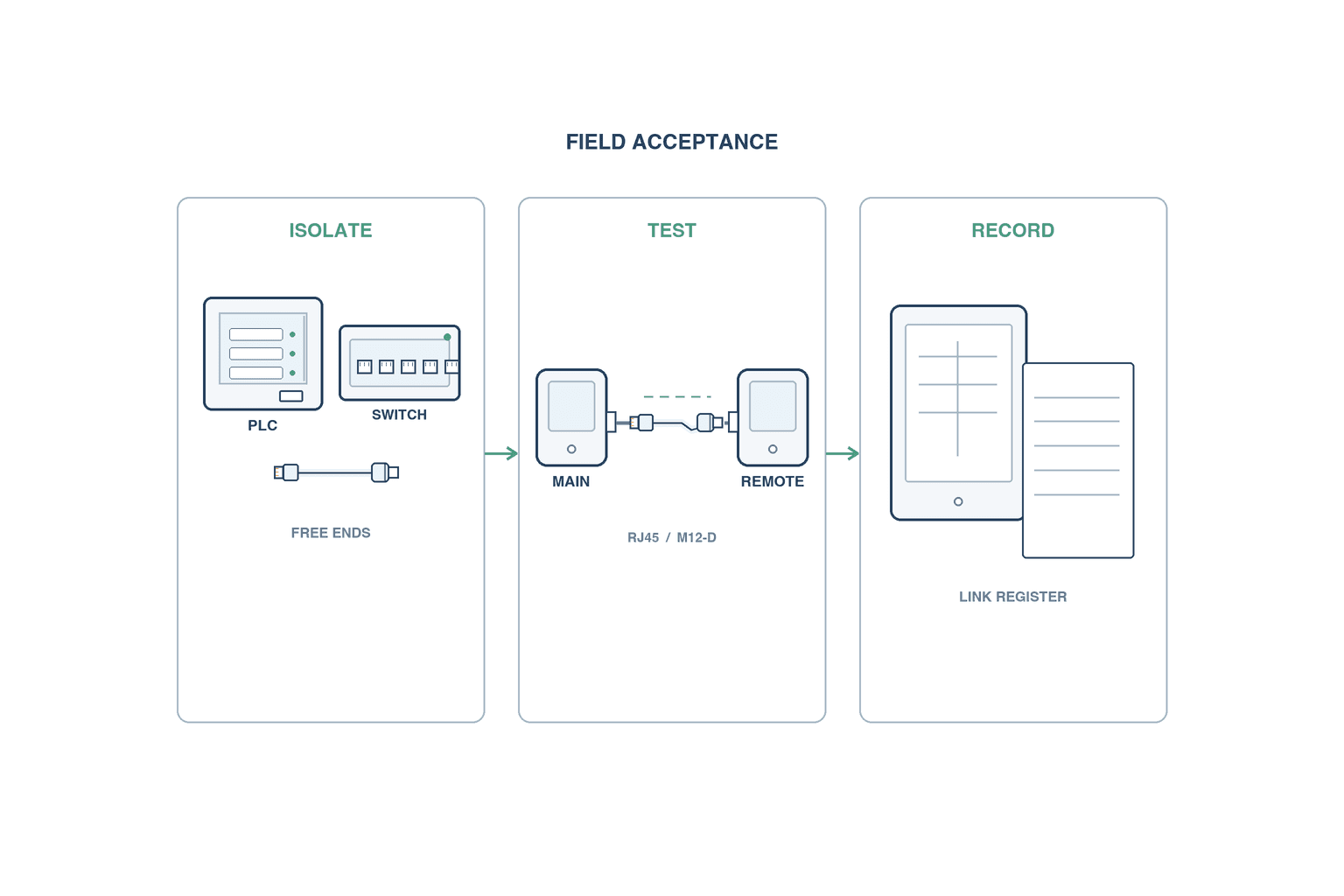

FATの狙いは設備メーカーの工場で組まれた配線を確認し、現地でアクセスしにくくなる箇所の不良を早く見つけることです。制御盤内、機械内ハーネス、M12の現場組付け箇所をリンク一覧にマークします。図面と端子・ポート表の最新版にリンクIDを付け、試験結果のファイル名にも同じIDを使います。試験時は原則として通電中のポートからケーブルを切り離し、メーカーの指示に沿って計器を接続します。測定器の許容入力を超える設備に誤接続しないためです。
FATでの順序は、外観と型番の確認、配線経路と曲げ・固定の確認、導通・シールドの確認、契約した場合の拡張測定、結果の保管です。測定失敗が出たら、最初にアダプタとテストコードの状態を確認し、その後で対象ケーブルの両端終端、引張・潰れ、シールド処理を点検します。修理後は不合格ファイルを消さず、同じリンクIDで再測定し、失敗原因と処置を記録します。合格結果だけを納品すると「何が現地で変更されたか」を追えません。
設備輸送でコネクタを外す区間や、現地で配線し直す区間はFATの合格をSATの合格として流用しません。FATで確認した物理的境界を表に示し、輸送後に残る測定範囲を切り出します。設備と工場建屋の境界、制御盤と現場設備の境界は引渡し責任の境でもあります。工場側・設備メーカー・施工会社がどのリンクの試験を提出するか、FAT前に合意します。
SATでは「設置後の経路」を同じIDで再確認する
SATでは、輸送、据付、延長、現地終端、配線替えで変わったリンクを優先します。FATと同じリンクIDを保ち、片側ポートが変更された場合は変更履歴を残します。現地で新設した区間は全数検証、受入仕様で定めた重要区間は認証、既設流用区間は用途への適格性確認、というように試験階層をリンク単位で当てはめます。工場での測定境界と現地での測定境界が違う場合は、結果を単純に「劣化」と比較しません。
測定値が境界近くのリンクは、単に緑色のPASS表示だけを見ず、マージンと波形または診断コメントを確認します。特に現場組付けコネクタの再加工、急な曲げ、固定バンドの締め過ぎ、汚れた接点、シールドの処理は調査候補です。ただし診断機能が示す故障位置は推定であり、実ケーブルの引き回しや途中接続点と照合して判断します。接続中の通信機器のLED点灯はリンクアップの証拠であって、規格認証の代わりにはなりません。
SATの物理層が合格した後に、ポート表、IP設計、ネットワーク負荷、プロトコル診断を別の試験票で実施します。既存記事の産業用ネットワーク構築はOT/IT分離やネットワーク全体の設計を扱います。本稿の試験票は、そのネットワークが依存する一本一本の媒体に限ります。光への変換を含む構成では、銅線側と光側を分けて記録し、変換器の選び方は産業用メディアコンバータ選定を参照してください。
判定不能・不合格・条件付き合格を混ぜない
現場では、試験器が相手側アダプタを認識しない、リミットを選べない、測定中に通電が検出された、といった「測定そのものが成立しない」事象があります。これは不合格リンクと同じではありません。「未試験」として隔離し、計器設定と安全な測定条件を直して再測定します。ワイヤマップや規格リミットを外れたものは「不合格」、顧客と例外を合意したものは「条件付き受入」と明示します。後から条件を追えるよう、承認者と再試験期限を記録します。
不合格時には原因を「ケーブル」「コネクタ」「アダプタ／テストコード」「設定」「環境」に分けます。例えば、試験リミットを誤選択した結果をもってケーブルを作り直すのは無駄です。逆に、テストコードを交換したら合格になった場合でも、古い不合格結果と試験条件の差は残します。判定の履歴そのものが保全時の有益な資料です。PIのガイドラインが受入測定を後年の参照値として挙げるのも、この継続性のためです。
RFP・見積依頼には納入物を先に書く
「ケーブルテスタ一式」という見積依頼では、製品価格しか比較できません。業者には次の情報を渡し、対応可否を項目ごとに回答してもらいます。対象リンク数と媒体、コネクタの型式、2ペア／4ペア構成、希望する検証・適格性確認・認証の階層、指定する規格リミット、FATとSATの予定場所、作業者の言語、結果ファイルの形式、校正・修理の場所です。計器の購入見積と試験サービスの見積を分けると、工場にどの能力を内製するか判断しやすくなります。
デモでは、現場の代表リンクを少なくとも数種類持ち込みます。短い盤内コード、最も長い現場配線、M12の現場組付け、シールド付きケーブル、既設流用候補を測り、表示と出力ファイルを実際に確認します。数値の速さだけではなく、誤ったプロファイルを選んだとき警告が見えるか、結果を一括でリンクIDと突合できるか、タイの現場担当者が操作を再現できるかを評価します。測定器の校正証明の有効性と、所有者・貸出者が変わった際の結果ファイル管理も確認します。
| 見積比較項目 | ベンダーへの具体的な質問 |
|---|---|
| 測れる対象 | このRJ45/M12-D/M12-Xと2ペア/4ペアの実サンプルで、どの試験を実行できますか |
| 合否の意味 | 使う試験リミットと測定境界は何で、レポートにはどう表示されますか |
| 現場準備 | 必要なアダプタ、テストコード、リモートユニットは見積に含まれますか |
| 記録 | リンクID、日付、計器シリアル、測定値、失敗履歴を保存・出力できますか |
| 維持費 | 校正、修理、代替機、アダプタ更新、現場教育の費用と納期は何ですか |
計器メーカーの「最大対応速度」だけで採否を決めないようにします。現場受入では、予定の配線方式をそのアダプタで測れること、契約上要求した証跡を出せること、作業者が安全に使えることの方が重要です。価格は販売地域や構成、為替で変わるため、本稿では未確認の固定価格を示しません。見積期限と品目を揃えて比較してください。
FAT/SAT試験票の一行を具体的に書く
試験票の一行は「PN-CP1-PLC01-PORT1からPN-SW01-PORT3、現場終端M12-D付き2ペア銅線、SATでエンドツーエンドを測定」のように、両端を一意に識別できる表現から始めます。その上で「外観、ワイヤマップ、シールド連続性を確認。必要な拡張測定は合意した試験プロファイルで実施。結果ファイルをリンクIDで保存」と書きます。数値や規格リミットを指定する場合は、装置の設計書とケーブル仕様から採用した根拠、適用する版、試験器で選ぶメニュー名まで関連付けます。ここまで書けば、別の作業員が当日試験しても、どのPASSを求めたか再現しやすくなります。
結果欄は「合格／不合格／未試験／条件付き受入」に分け、測定日、場所、測定者、立会者、計器シリアル、校正期限、使用したアダプタ、報告ファイルの保存先を入力します。FATの結果がSATに引き継がれる場合は、両者の測定境界と設備輸送後の変更箇所を一緒に記載します。書類のフォーマットはExcelでも設備保全システムでも構いませんが、リンクIDを図面・写真・測定ファイルと共通にすることが最優先です。単に「全ケーブルOK」という行では、後日一部の配線を交換したとき基準値と結び付けられません。
試験前の安全条件も仕様に入れる
稼働中の設備でリンクを抜くと、制御通信が失われます。SATの測定順序には、停止可能な時間帯、影響を受ける設備、電源と通信の隔離方法、復旧後の確認担当を含めます。テスタを接続してよいのは対象ケーブルを安全に切り離し、計器の入力条件に適合させた後です。PoEやその他の給電が想定される経路は、計器の対応機能と電源の状態を事前に確認します。導通試験器を活線に挿すような運用は避けます。
テストコードとアダプタは測定系の一部です。コネクタの摩耗、曲げ癖、汚れ、誤った組合せは、ケーブル本体が正常でも結果に影響します。測定前に基準確認を行い、異常が出たら既知の正常な短いサンプルで計器側を切り分けます。同じケーブルを繰り返し測り、毎回結果が変わるなら、まず計器・接続・測定境界を点検します。現場試験が終わった後は、取り外したコネクタを元のポートへ戻し、ポート表と実配線を照合してから通電・通信確認へ進みます。
受入記録を設備保全につなげる
合格ファイルをメールに添付しただけでは、半年後に「どのリンクだったか」を探せません。設備台帳にリンクID、両端ポート、ケーブル型式、試験日、試験器シリアル、校正情報、結果ファイルの保存場所を紐付けます。写真はコネクタ両端と配線ルートの要所を撮り、変更工事の度に版を更新します。外注試験の場合も、生データまたは再解析できる形式を契約上の納品物に含めると、後日の比較が容易です。
故障時はまず影響範囲を安全に切り分け、基準となるSAT結果と現在の結果を同じ測定境界で比べます。試験器の校正状態、アダプタの摩耗、機器側ポートの異常も候補です。物理層が合格でもパケットの再送や周期異常が残るなら、通信診断へ進めます。逆に通信ログにエラーが見えても、ただちにケーブル不良とは決めません。ネットワークと物理媒体を別々に測ってから関連付けることが、交換部品の無駄と停止時間を減らします。
調達判断の三つの具体例
例1：制御盤内の完成品コードを少数交換する場合。 完成品コードの型番、コネクタ形状、使用するポート、取り回しを先に確認します。交換前後の通信確認に加え、作業に伴い現場で終端をやり直した区間があれば、その区間を別リンクとして検証します。このケースで求めるのは、交換した線を確実に識別し、誤配線や破損を見逃さない手順です。完成品コードの袋に記載された規格表示だけを、設置後の全経路の認証結果として扱わないことが重要です。盤内でも扉の開閉部や振動源に接する経路は、固定状態を写真で確認します。
例2：設備メーカーが機械一式をタイへ輸出し、現地で工場ネットワークに接続する場合。 FATではメーカーが組んだ機械内配線を確認し、測定できた端点を図面にマークします。SATでは輸送中に外したコネクタ、現地で追加した延長、工場スイッチまでの新しい経路を対象にします。FAT報告に「機械内合格」とあっても、追加した工場側のケーブルが無試験なら全体の合格とは言えません。設備メーカーと工場側の担当範囲を契約時に分け、SATで同じリンクIDのどの部分を追加測定するか決めておきます。重要な通信経路に認証が必要なら、その実施者、費用、測定ファイルの所有者も先に書きます。
例3：既設の2ペアPROFINET配線を流用して機器だけ更新する場合。 まず既設の配線図と現物を照合し、両端ポートと途中接続点を記録します。新機器の通信要件に対して必要なペア数、コネクタ、配線条件を確認し、検証器のプロファイルが2ペアに対応するか実サンプルで試します。既設線に外観上の損傷や環境リスクがあるなら、ワイヤマップだけでなく用途への適格性確認や、契約した場合の認証を追加します。ただし通信トラブルの原因が必ず物理層とは限らないので、線の評価が終わった後のネットワーク診断を別の工程として予定します。
試験の対象を決めるときは、将来の保全担当者が同じ場所で同じ条件を再測定できるかも確認します。端点が機器の奥に隠れるなら、安全にアクセスする手順を残します。設備を入れ替えた後もリンクIDを継承するか、新しいIDを発行するかを変更管理票に明記します。工場内に複数言語の担当者がいる場合は、測定器の表示言語に依存しない状態名と記号を試験票に定義し、写真と端点タグを添えます。これにより、初回の受入だけでなく、次の改造時にも結果を読める資料になります。
三例に共通するのは、「どの計器が一番高性能か」ではなく「この案件で何を納品証拠にするか」を先に決めることです。小規模改造では全数の基本確認を確実に行える機器が役立ちます。新設の重要経路では、合意した規格リミットに対する再現可能な測定とファイル納品が重要になります。既設線の流用では、まず現在の状態を把握し、新しい用途に使えるか判断する能力が必要です。ここを区別すれば、見積価格だけで機器を過大・過小選定するリスクを減らせます。
よくある質問：産業用Ethernetケーブルテスタの費用はどう比較する？
購入価格だけでなく、必要なアダプタ、リモートユニット、校正、修理、教育、結果管理ソフトを含む総費用で比較します。年に何回、何リンク測るかを見積もり、常備する検証器と都度利用する認証サービスを分ける選択もあります。市場価格は構成と国で変わるため、同一仕様・同一時点の見積で比較します。
よくある質問：導通試験に合格したらSAT合格か？
契約した受入仕様が導通・結線検証のみなら、その項目は合格です。しかし伝送性能や規格適合を要求しているリンクでは、導通だけでは証拠不足です。シールド、配線の対、現場組付けコネクタの扱いも試験票で明確にします。装置の通信機能まで含むSATなら、物理層の試験票とは別にネットワークと制御機能の試験票が必要です。
よくある質問：PROFINET配線は全数認証が必要か？
一律の答えはありません。PIのCommissioning Guidelineは、メーカー宣言のあるコンポーネントを使う構成でケーブル受入試験を必須とはしていません。ただし目視確認と簡易試験を手順として示し、必要に応じて拡張受入測定を行えるとしています。契約、施工リスク、保証条件に応じてリンクごとの試験階層を決めてください。
よくある質問：M12用アダプタがあればどのリンクも測れるか？
測れません。D-codedとX-coded、2ペアと4ペア、チャネルと恒久リンクでは構成が異なります。対象リンクのコネクタ、測定境界、試験リミットに対応したアダプタとプロファイルの組合せを、実サンプルで事前に確認してください。
まとめ
産業用Ethernetケーブルテスタ選定の順序は、リンク台帳の作成、受入の問いの選択、コネクタと試験境界の照合、FAT/SATの分担、結果形式の指定です。導通・用途適格性・規格認証は異なる証拠を生みます。試験器の性能表より先に、どのリンクの何を合格とするかを関係者で決めると、現地で測れない・結果を引き渡せないという問題を避けられます。
TOMAS TECHでは、タイ工場の設備導入や改造に際し、リンク台帳、FAT/SAT試験票、物理層と通信試験の役割分担を一緒に整理できます。計器の購入前に受入条件だけ確認したい段階でも、お問い合わせからご相談ください。
