産業用メディアコンバータの選定｜工場の光Ethernet導入チェックリスト

産業用メディアコンバータの選定では、「何km届くか」より先に、接続する銅線ポート、既設の光ファイバー、両端の光インターフェース、制御通信、保守方法を一つのリンクとして定義する必要があります。タイの工場で設備棟と制御室をつなぐとき、カタログに書かれた伝送距離だけで発注すると、現場のパッチ盤やコネクタ、温度、電源、障害検知の条件が抜けがちです。本稿は、調達担当者とOTエンジニアが同じ仕様書を使えるよう、選定からRFP、FAT、SATまでを順に整理します。

要点は三つです。 第一に、銅線Ethernetから光への変換が必要な区間を図面で特定すること。第二に、シングルモード（SM）／マルチモード（MM）の選択を距離だけで決めず、既設配線と光モジュールの組合せ、光損失予算で確かめること。第三に、リンク断を設備側がどう認識するかをFATとSATで再現することです。メディアコンバータは通信媒体を変える装置であり、ファイアウォールやセキュリティ境界の代用品ではありません。

産業用メディアコンバータはどこに入れるのか

工場のカメラ、PLC、計測器、HMI、エッジ端末には銅線Ethernetポートがあり、離れた制御室には光幹線が来ていることがあります。この間に変換器を置けば、既存の銅線ポートを生かしつつ光ファイバー区間を構成できます。FOAは、光ネットワークの設計でまず通信方式、必要速度、距離を定め、その後に機器とケーブルを選ぶ手順を示しています。光への変換も、この順番で考えるべきです。FOAのネットワーク設計ガイドは、銅線の他ネットワークとの接続や機器側の要件を設計の出発点として扱っています。

典型例は、設備盤の銅線ポートから短いパッチケーブルでコンバータへ入り、光幹線を通って中央盤のコンバータまたは光ポート付きスイッチへ接続する構成です。両端で同じ速度、光ファイバー種別、波長、コネクタ、送受信方式を満たさなければリンクは成立しません。片側だけを買い替える場合は、対向機の仕様書、実装済みSFP、パッチ盤のポート表示を先に確認します。「同じLCだからつながる」「どちらもギガビットだから大丈夫」といった推測は発注条件になりません。

媒体変換で解決できるのは、物理的な接続や電磁環境、配線経路の制約です。通信を分離・検査・認証する仕組みは別に設計します。OTネットワークの分離やアクセス制御はNISTのOTセキュリティガイドを参照し、工場の要件に合わせて検討してください。一方向転送が必要な用途は、当社の産業用データダイオード選定の記事で別に整理しています。

工場の光ファイバーEthernet：発注前に現場で確認すること

最初の成果物は製品リストではなく「リンク台帳」です。始点・終点、設備名、現行ポート、用途、必要速度、冗長系の有無、配線ルート、既設ファイバーの芯線番号、パッチ盤、接続点、給電盤を一行にします。これを機器側・配線側・運用側の担当者で確認すると、選定後に判明しやすい見落としを早めに拾えます。例えば、盤内スペースは足りても光コネクタの曲げ半径が取れない、通信室の電源はUPS系だが設備側は瞬停する、という不一致です。

現場では、ケーブルに刻印された型番と竣工図だけでSM/MMを断定しないでください。敷設記録、成端盤のラベル、可能なら測定記録で突き合わせます。未使用芯線を流用する場合、両端が同じ芯線につながること、コネクタの研磨方式や極性が合うこと、接続点が途中で増えていないことも確認します。新設なら、今後の設備増設や保守交換を見据えて、予備芯線や盤内の作業余裕まで仕様に含めます。

シングルモードとマルチモードの違いを選定にどう使うか

SMとMMは「長距離ならSM、短距離ならMM」とだけ覚えると、既設設備との整合性を見失います。SM/MMで光ファイバーの伝搬特性と使う送受信器が異なります。FOAは構内配線でMMが使われる場合と、長距離・屋外系でSMがよく使われる場合を説明しつつ、通信機器とケーブルの組合せから決めることを求めています。既設幹線があれば、その種別を確認して対応する光インターフェースを選びます。新設なら距離、必要速度、将来の増速、機器調達性、既設パッチ盤との共通化を比較します。

重要なのは、SM用トランシーバをMMケーブルへ、またはMM用トランシーバをSMケーブルへ、仕様確認なしに接続しないことです。LC、SCなどのコネクタ形状が一致しても、ファイバー種別、波長、送信電力、受信感度、許容最大入力、リンク方式が合うとは限りません。SFPスロット付きのコンバータでは、装着するSFPを品番まで固定し、対向機側のSFPとの互換性を個別に確認します。単心のWDM/BiDi型なら、送信・受信波長が対になる組合せが必要です。二心型なら、送信線と受信線の極性も試験します。

この比較は一般的な方向性であり、特定の距離や費用の優劣を保証しません。製品シリーズによってサポートする光ポートや環境条件が異なります。Phoenix Contactのメディアコンバータ製品群も複数の光インターフェースと機能を分けて紹介しています。調達では、製品群の説明と、採用品番の個別データシートを分けて確認します。

SFPの光損失予算を数字で確かめる手順

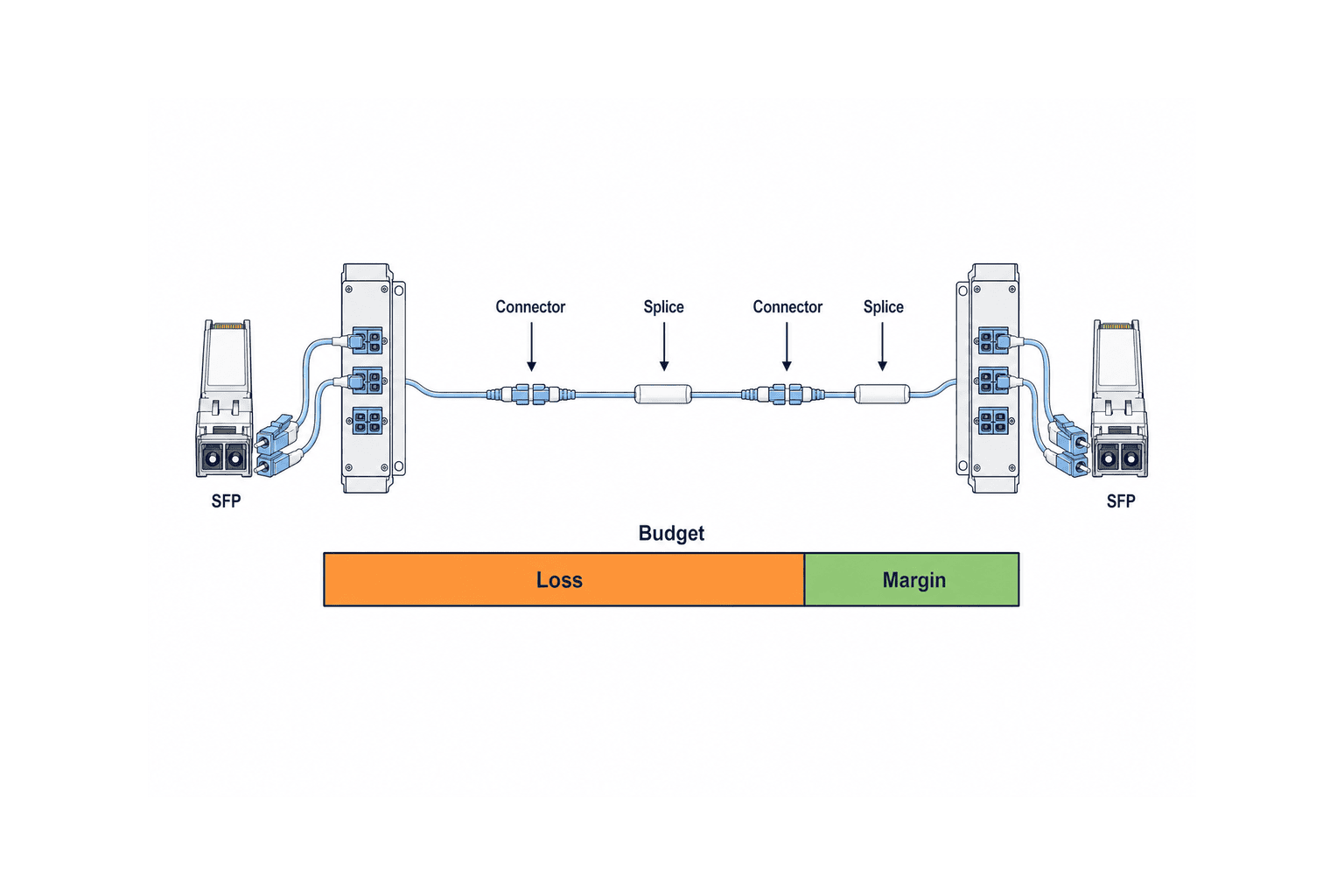

光リンクの可否はカタログの「最大距離」だけでは決まりません。送信側の最小出力と受信側の必要感度の差から、利用できる光学的余裕を把握します。これに、ファイバー長に伴う損失、コネクタ、融着・接続、パッチコード、設計マージンを積み上げて比較します。反対方向も独立して計算します。SFPの送信側最大出力が対向受信器の許容最大入力を超えないかも確認が必要です。短いリンクでは「損失が少なければ必ずよい」とは限らないためです。

FOAの光ファイバーネットワーク設計ガイドは、ケーブルプラントのリンク損失予算分析を設計項目として掲げています。ここでは特定製品に依存しない計算の型を示します。使用可能な損失予算 = 送信最小光出力 − 受信感度。見込むリンク損失 = ファイバー損失 + コネクタ損失 + 接続損失 + その他の経路損失。見込むリンク損失と保守マージンの合計が使用可能な損失予算以下かを、方向ごとに確認します。実際の係数や合格基準は採用品と施工規格・現場条件に合わせてRFPで定義します。

例えば、幹線は短くても中継盤とパッチ盤が複数あれば、端面の汚れや接続品質が支配的になることがあります。反対に、設計上の損失が小さくても、両端の波長や光方式が食い違えばリンクは上がりません。距離は入口の絞り込みに使い、最終判断は対向組合せと双方向の予算で行います。既設線を流用する場合は、机上計算と現場測定を対で残すと、後日のトラブル時に初期状態を比較できます。

産業環境に適した筐体・電源・診断を選ぶ

「産業用」の表示だけでは採用判断はできません。盤内の最高・最低温度、結露や粉じん、振動、電磁ノイズ、設置方向、DINレールの余裕、給電電圧と許容範囲を確認します。空調された制御室と熱源近くの設備盤では条件が異なるため、両端の変換器に同じ仕様を機械的に当てはめる必要もありません。冗長電源が必要なら、二系統をどの電源盤から供給するか、片系統喪失時に通信がどうなるかまで試験します。

メーカーの例として、Phoenix ContactのMC 1000T-MM LC製品情報やMoxaのIMC-P21GA-G2製品情報には、実機の光ポート、電源、環境条件、診断機能を確認する入口があります。これらはメーカー・型式固有の仕様です。温度範囲や冗長性を「産業用コンバータなら共通」と扱わず、入札時に提出された正確な品番・版数の資料で採否を決めます。Moxaの選定ガイドも候補比較の参考になりますが、発注書には実機の型式を記入します。

障害診断では、電源LED、銅線リンク、光リンク、光受信レベル、アラーム接点、管理インターフェースの有無を分けて書きます。非管理型は設置が簡単でも、中央監視へ故障信号を出せるとは限りません。リンク障害伝播（LFPT、link fault pass-through）を採用するなら、どちらの媒体の断線がどちらのポート状態に伝わるか、動作条件と復旧時の挙動を確認します。Phoenix Contactの製品群ページでは、DIPスイッチでLFPTを有効化できる機種や状態LEDが紹介されています。採用品番で同じ機能が使えるかは個別確認が必要です。

LFPTを有効にする前に制御側の反応を試す

LFPTは、片側のリンク断を反対側へ知らせ、上位装置に障害を気づかせるための機能です。ただし、設備の実際のフェイルセーフ動作やネットワークの冗長切替は、コンバータ単体が保証するものではありません。例えば光線を抜いたとき銅線ポートがリンクダウンし、接続先スイッチのアラームや監視システムがどう反応するかを、現場の構成で検証します。生産設備で意図せぬ停止を招く恐れがあるため、本番試験の手順と安全な時間帯を先に承認します。

逆方向も重要です。端末からコンバータへの銅線ケーブルが抜けたとき、中央側の光リンクやスイッチポートがどう見えるかを記録します。「LFPTあり」というカタログ表記だけでは、両方向の挙動、電源断時、片系統給電時の状態を読み切れません。FATでは模擬構成で機能を確認し、SATでは実配線・実監視画面で再確認します。障害通知と通信復旧を同じチェック欄にまとめず、別々の合否項目にします。

制御プロトコル、遅延、時刻同期を分けて確認する

工場のEthernetには通常のTCP/IPだけでなく、周期通信、機器発見、冗長化、時刻同期などの要件があります。メディアコンバータを「透明な変換器」と呼んでも、どのフレームをどの条件で通すか、遅延、切替時の挙動は機種や動作モードに依存します。Phoenix Contactは製品群でstore-and-forwardとcut-throughの動作モード、および時間に敏感な産業通信への適用例を示しています。しかし、採用する制御プロトコルが自社の機器構成で許容されることは、設計者と機器メーカーの確認と実地試験で立証します。

PTPなどの時刻同期を扱う場合、単にリンクが上がるだけでは要件を満たしたことになりません。時刻精度、ネットワーク機器の補正・透過機能、負荷条件、障害復旧後の再同期を独立して評価します。時刻の設計は工場のPTP時刻同期の記事で扱っています。本稿のRFPでは「対象プロトコルと通信試験方法」を列挙し、メディアコンバータ選定に必要な合否を明確にします。

変換器とSFPを別々に安値比較しない

本体価格だけで比較すると、光モジュール、電源、DINレール用部品、パッチコード、成端、測定、予備品が見積外になりがちです。SFP対応型なら、装着予定SFPのメーカー・型式、機器とのサポート条件、供給継続、ファームウェアとの組合せまで確認します。固定光ポート型は構成が単純な場合がありますが、将来の光方式変更に対応しづらいこともあります。どちらが合理的かは交換単位と在庫方針で変わります。

タイ工場の調達では、国内調達可能性、現地での交換リードタイム、サポート言語、現場到着までの経路も運用条件に含めます。短い停止でも生産影響が大きい設備では、価格差より故障時に何を交換するかが重要です。必要な予備SFP・変換器・電源を指定し、盤内でどの機器と交換してよいかのラベルを付けます。部品の互換を推測で広げるより、採用組合せの試験済みリストを保守資料として残す方が安全です。

RFPに書くべき要求仕様：候補比較のテンプレート

調達依頼書には「産業用メディアコンバータ一式」とだけ書かず、リンクごとに要求と受入方法を並べます。候補メーカーに同じ表を埋めてもらうと、銅線速度は満たすが光側コネクタが違う、環境条件は満たすがアラーム出力が無い、といった差を比較できます。要求の優先度も「必須」「代替提案可」「参考」に分けておくと、適合回答が曖昧になりません。

代替品を許す場合も「同等品」の一語では足りません。何を同等とするか、光学条件、プロトコル、環境、保守、認証の単位で定義します。提案者に例外事項を一覧化してもらい、無回答を適合として扱わない運用にします。公開資料から仕様が読み取れない項目は、メーカー確認書またはテスト結果を提出条件にします。

FAT：出荷前に組合せと故障動作を確かめる

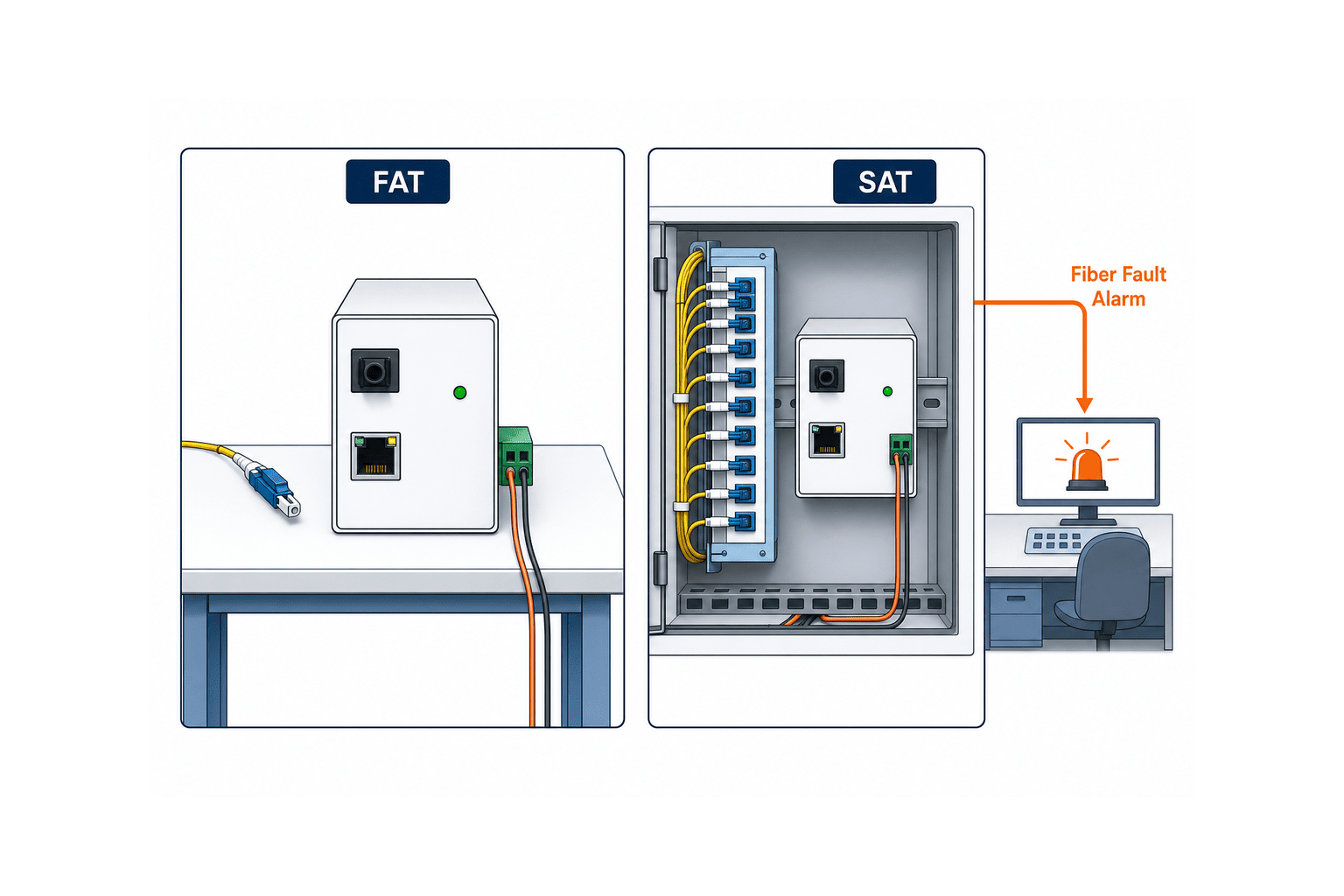

FAT（工場出荷前試験）では、採用予定の本体・SFP・電源・対向スイッチを可能な限り実構成に近づけます。最初に品番とファームウェアを記録し、配線図どおりに接続します。単にpingが通るかだけではなく、予定速度でのリンク成立、対象アプリケーションの通信、フレーム・ポート状態、電源片系統断、銅線断、光線断、復旧を試験します。設備メーカーに依存するプロトコルは、現場のPLCやシミュレータを使うか、SATでの追試を明記します。

LFPTの期待動作を表にして、断線した側、反対側LED、監視アラーム、復旧までを時系列に残します。PTPや時刻依存アプリケーションがあるなら、別の精度試験を設計します。FATでできない長尺光ケーブルの評価を「FAT合格」に含めないことも大切です。FATは機器組合せのリスクを減らし、実線路の施工品質はSATで確かめるという役割分担を決めます。

SAT：現場の光損失と復旧を受け入れる

SAT（現地受入試験）では、施工後の端面清掃、芯線の連続性、極性、接続点、実配線上の損失を確認します。FOAの光ファイバー試験クイックスタートは、適切な試験機材、測定方法、記録の重要性を説明しています。測定は、設計時に合意した波長、基準取り、測定方向、機材、合格値で実施します。必要な場合は双方向で測り、測定結果をリンクIDにひも付けます。受信光レベルだけで経路全体の施工品質を証明したことにせず、契約した試験手順に従います。

現場では機器を置く盤の温度・電源・接地、配線の保護、ラベル、光コネクタの作業空間も受け入れます。工事後に盤扉が閉まるか、パッチコードが無理に曲がらないか、将来の交換時に誤抜去しないかまで見ます。試験の最後に、監視画面で光断・銅線断・電源断のアラームを確認し、復旧手順を担当者と実演します。本番ネットワークで障害注入する場合は、生産部門と安全担当の承認済み手順に従います。

納入後に残すリンク台帳と保守手順

受入試験が終わったら、リンク台帳を竣工版に更新します。始点・終点、盤番号、装置品番、SFP品番、芯線番号、パッチ盤ポート、測定値、試験日、設計マージン、予備品の保管場所を残します。アラームの表示名と実際の現場位置を一致させ、交換作業で再設定が必要な項目も記録します。複数棟やラインが増えると、似た製品を導入しても光方式や保守品がばらつくため、標準構成と例外構成を分けて管理します。

障害時はまず電源、銅線リンク、光リンクを分けて見る手順にします。光リンクの問題を疑うときは、端面の状態やパッチコード、受光レベル、直近の工事履歴を確認します。ただし、稼働中の光コネクタを無計画に抜き差しすると別の障害を作るため、作業許可と保護手順を守ります。交換後には、単なるLED点灯ではなく、対象通信の復旧、アラーム解除、必要な同期や冗長性まで確認します。

選定を誤りやすい四つの境界条件

第一は、メディアコンバータを挟む位置です。設備側の端末から盤まで銅線を延ばせるとしても、その途中の接地やノイズ源、ケーブル経路が設計条件に合うとは限りません。反対に、端末のすぐ横に変換器を置けば、変換器への給電や保護箱、点検スペースが必要になります。既設の光幹線へ接続するための最短経路だけで配置を決めず、障害時に作業員が安全にアクセスできる位置を決めます。盤外設置なら、筐体の保護等級や配線引込方法も別途評価します。変換器の設置場所を図面に固定してから、銅線と光線の実長、パッチ盤の位置を再計算する方が、発注後の変更を減らせます。

第二は、対向側が「光ポート付きスイッチ」か「もう一台のコンバータ」かという境界です。二台のコンバータであれば同一メーカーの組合せを検討しやすい一方、既設スイッチへ直接接続する場合は、そのスイッチのSFPサポート条件と設定を確認します。速度、全二重、オートネゴシエーションの有無、光ポート側の固定設定が不一致だと、LED上は一部正常に見えても通信が不安定になる可能性があります。対向スイッチのファームウェアやポート設定を調達側が変更できない場合は、その制約をRFPに記します。机上のカタログ比較だけではなく、採用予定の対向機で接続試験を行うことが重要です。

第三は、冗長化の境界です。光ファイバーを二本敷設しても、同じダクト、同じパッチ盤、同じ電源に集中していれば、共通原因の障害を回避できません。コンバータを二台にしただけで冗長システムが完成したと考えず、ネットワークの経路、切替方式、上位スイッチ、設備アプリケーションの再接続時間を一緒に設計します。予備系に通常時の通信が流れるかどうか、監視画面でどちらが稼働しているか、切替後に警報が残るか、といった運用上の見え方も受入条件です。故障注入試験は運転影響を最小化できる模擬系から始めます。

第四は、光リンクとセキュリティ境界を混同することです。光ファイバーは電気的ノイズの影響を抑える設計に役立ちますが、接続されたEthernet通信を自動的に選別するものではありません。ポート接続先を変えれば、意図しないネットワーク到達性が生まれる可能性があります。工場と外部ネットワーク、設備系と情報系を分ける必要があるときは、ネットワークゾーン、通信許可、保守アクセス、ログを別途定めます。媒体変換の仕様書に「安全な光接続」と書く場合でも、それが電気的・物理的な意味か、サイバーセキュリティ上の意味かを明確にします。

仕様比較表を作るときの判定ルール

候補機器を同じ表で比較する際は、カタログの「最大値」だけを転記しないでください。最大伝送距離は特定の光モジュール、ファイバー、損失条件で成立する値です。環境温度の範囲も、電源条件や取り付け方向で制約される場合があります。調達表の各項目に「要求値」「提案値」「証拠資料のページ」「FAT確認」「SAT確認」を設けると、説明が数値に見えても根拠がない提案を見分けられます。要求を満たさない項目は単に赤く塗るのではなく、代替構成、追加部品、試験条件、残るリスクを記録します。

例えば「光損失予算は十分」という回答は、送信側最小出力、受信側感度、線路損失、余裕、逆方向の計算が書かれて初めて検討可能です。「温度対応」という回答は、設置予定盤の実測最高温度と選定機種の許容条件が対応している必要があります。「遠隔監視対応」という回答は、接点か管理画面か、どの障害を通知するか、監視システムがその信号を受け取れるかまで具体化します。調達担当者が比較できる表は、技術担当者が後で試験票として再利用できる粒度で作るのが効率的です。

実装時の変更管理と予備品の考え方

機器を選んだ後も、SFPの代替供給やファームウェア変更で構成が変わることがあります。置換品を使うときは、同じ速度・コネクタだけを見て承認せず、波長、光出力、受信感度、最大入力、環境条件、対向機での動作を比較します。新旧の品番をリンク台帳に記し、試験を再実施する範囲を決めます。製造ラインの保守では、緊急交換を優先するあまり、未検証の組合せが恒久仕様にならないようにします。応急復旧と正式な構成変更を別々に承認する運用が役立ちます。

予備品の数は故障率だけで決められません。停止時の影響、現地調達の時間、同一部品を使うリンク数、互換機種の範囲、倉庫での保管条件を合わせて考えます。予備SFPにはファイバー種別や波長が似た品番が並びやすいため、用途別に袋とラベルを分けます。交換時に抜いた部品の症状、挿した部品のシリアル、復旧時刻、再発有無を記録すれば、断続的なリンク障害の原因追跡にも使えます。予備品を持つだけでなく、交換できる人と試験できる人を決めておくことが、保守計画の完成条件です。

発注直前の最終チェック

発注承認の直前には、設計表と見積表を一対一で照合します。リンク台帳の各行に対し、実際に届く本体、光モジュール、電源、取り付け具、パッチコード、清掃用品、測定作業がすべて含まれるか確認します。カタログ上で似た型式が並ぶ場合は、型番末尾の違いがファイバー種別やコネクタ、温度条件を変えていないかを見ます。見積書の「または同等品」が広すぎると、FATで確認した機器と納品品が別物になる可能性があるため、代替時の再承認条件を契約書に明記します。

また、工場側で準備する範囲と施工会社が準備する範囲を分けます。盤への電源供給、光線の成端、ネットワークポート設定、設備停止調整、試験立会い、障害通知の登録を誰が担当するか曖昧だと、機器が届いてもSATを始められません。着工前会議では、担当者名だけでなく完了の証拠を決めます。例えば「光線準備完了」はパッチ盤のラベルと測定記録、「監視準備完了」はアラーム名と通知先の登録画面で示します。

最後に、合否判定に使う文書の版を固定します。要求仕様、配線図、部品表、試験票、例外事項一覧が異なる日付のまま混在すると、試験員と調達担当者で合格の基準が変わります。変更が発生したら、影響を受ける光損失予算、対向互換性、FATまたはSAT項目を再確認し、承認履歴を残します。特に既設ラインへの接続では、停止時間や切戻し条件を作業計画に記し、万一予定通りに通信が復旧しない場合の判断者を事前に決めておきます。

さらに、引渡し後の初回点検日を決め、受光レベルやアラーム履歴を竣工値と比較します。運用開始後に生じた小さな変化を記録できれば、故障前の予兆を検討する材料になります。

よくある質問

産業用メディアコンバータと普通のメディアコンバータの違いは？

「産業用」は採用条件の代わりになる規格名ではありません。盤内温度、電源、取り付け、振動、電磁環境、アラーム、サポートを品番ごとに比較するための入口です。制御室用と現場盤用を同じ価格表で比較する前に、設置場所ごとの要求条件を分けてください。

工場の光ファイバーEthernetはSMとMMのどちらにすべき？

既設線の種別と両端機器、必要速度、将来の配線計画を先に確認します。新設時も距離だけでなく光学モジュール、保守品、拡張性を比較します。SM/MMの名称だけでは互換性を証明できないので、採用品番と光損失予算を対で評価します。

SFPの光損失予算はどう計算する？

送信最小出力と対向受信感度から利用可能な予算を出し、ファイバー、接続点、パッチコード、マージンを差し引きます。逆方向も計算し、最大受光レベルも照合します。具体的な値は採用SFPの資料と現場の測定条件から定めてください。

メディアコンバータはファイアウォールやデータダイオードの代わりになる？

なりません。媒体変換は銅線と光の物理的な接続を成立させますが、通信の許可・遮断や一方向性を保証しません。セキュリティ境界が必要なら、別途ネットワーク分離と制御方式を設計します。

RFP、FAT、SATでは何を分けて確認する？

RFPで要求と合否方法を決め、FATで機器の組合せと障害動作を確認し、SATで実配線の光損失と監視・復旧を受け入れます。各段階で品番、構成、測定値、例外を記録し、次段階に引き継ぎます。

まとめ

産業用メディアコンバータは、銅線と光をつなぐ小さな機器ですが、選定の単位はリンク全体です。SM/MM、対向SFP、双方向の光損失予算、産業環境、LFPTと監視、制御プロトコルを一枚のリンク台帳に落とし込み、RFPで要求を固定します。FATでは機器の組合せを、SATでは現場の施工と運用を検証すると、購入価格だけでは見えない停止リスクを管理できます。
