制御盤の24V DC電源選定｜容量・冗長化・保護・FAT/SAT

制御盤の24V DC電源を選ぶとき、負荷電流の合計だけで型式を決めると、立上げ時の電圧低下や一枝の短絡でPLCまで停止する問題を見落としやすくなります。タイ工場の新設・改造を想定し、負荷表から容量、盤内温度、配線電圧降下、冗長化、分岐保護、FAT/SATまでを一つの設計判断として整理します。数値例は計算方法を示す仮定であり、採用する製品の仕様値や適用規格を置き換えるものではありません。

最初に決めるのは「何を止めないか」

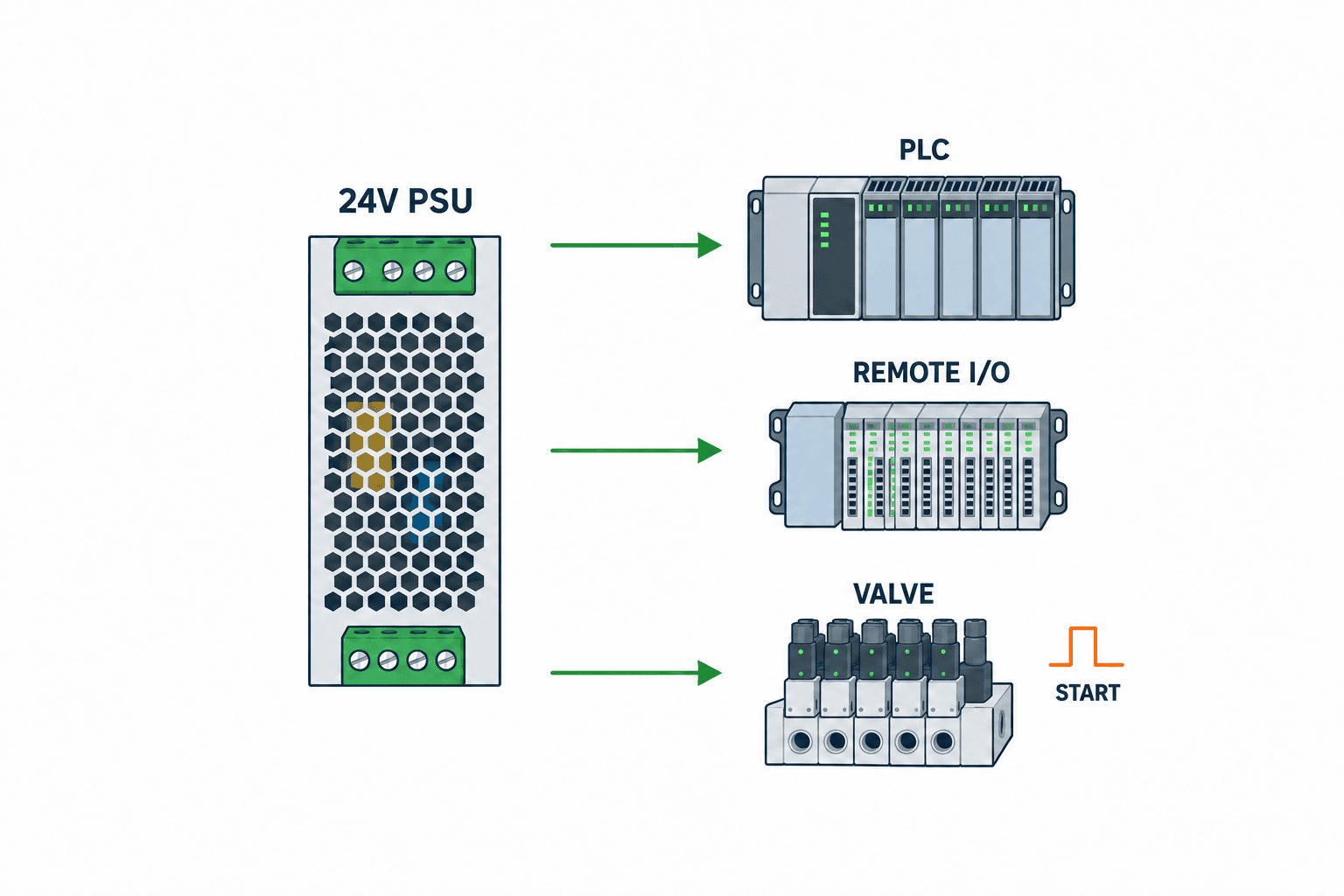

24V系にはPLC、リモートI/O、HMI、通信機器、近接センサー、電磁弁、リレーなどが混在します。すべてを一つの電源と一本の分配端子へ接続すると、ある弁コイルの配線短絡が制御CPUの電圧まで引き下げる可能性があります。まず電源のワット数を選ぶ前に、装置停止時にも状態を保持したい回路、停止しても安全側となる回路、障害時に切り離したい枝を分けてください。生産を維持する要件、安全機能、保全で早期復旧する要件は、それぞれ設計上の論点が異なります。

例えばPLCと通信スイッチは監視を続ける必要がある一方、バルブ群の一部は故障時にその枝だけ遮断してよい場合があります。HMIは作業指示のため保持したいかもしれませんが、非常停止時のエネルギー遮断とHMIの給電維持は同じ意味ではありません。安全関連回路の要求は、機械のリスクアセスメントと適用規格・機器仕様に従って別途定義します。24V系が「低電圧」でも、保護、接地、配線、文書化の検討を省けません。IEC 60204-1は機械の電気設備を扱い、過電流保護や制御回路保護も範囲に含めています。[1]

この段階で単線結線図に、入力AC、24V電源、DC分配、保護器、負荷群、監視信号を描きます。現場でトラブルが起きたとき「どの端子の電圧を先に測るか」が図から読める状態が理想です。購入仕様書では「24V、20A」だけでなく、止めてよい負荷と止めたくない負荷の境界、異常通知先、要求する復旧操作を明記します。

制御盤スイッチング電源の容量は負荷表から求める

定常、起動、断続負荷を別々に記録する

負荷表には機器名、型式、メーカー、入力電圧許容範囲、定常電流、起動時電流と継続時間、同時運転条件、設置場所、ケーブル長、停止許容度、将来増設予定を記載します。カタログの「最大電流」と現場で測った通常運転電流は意味が違います。通常値だけを使うと余裕不足になり、逆に全機器の最大値を無条件に足すと過大設計になり得ます。同時起動するか、シーケンスで分散できるかを制御仕様に照らして確定します。

オムロンの選定解説は、出力容量を電圧と負荷電流の積で見る基本を示しつつ、周囲温度や負荷の起動・突入電流によって定常容量内でも出力が立ち上がらない場合があると注意しています。[2] PLCやHMIの内部コンデンサ、DC-DC変換器を持つ機器が同時に起動すると、定常電流の合算では説明できない挙動が生じます。オムロンは起動特性と電源の過電流保護特性の組合せを確認するよう示しています。[3] そのため「定常合計が定格以下」という一行だけで承認しないことが重要です。

次の表は計算手順を示す仮想例です。機器の実仕様ではなく、採用機種のデータシートと実測で置き換えてください。

この仮想例の定常合計は9.0 Aです。ただし「だから10 A電源でよい」とは結論できません。最大同時負荷、起動時の電流波形、盤内温度での定格、必要な予備容量、保護器の動作、ケーブル末端の電圧を順に照合します。仮に20%の設計余裕を置けば9.0×1.2＝10.8 Aという検討値になりますが、20%は一般に義務づけられた規格値ではありません。ここでの余裕率は変更見込みと調達候補を比較するための仮定であり、機種固有の出力曲線を確認して最終化します。9.0 Aの負荷でも起動時に電源が電流制限へ入れば、余裕率だけで解決しません。

起動ピークの「大きさ」と「長さ」を分ける

電源の短時間過負荷能力には、静的ブースト、数秒間の動的ブースト、短絡時に遮断器を動作させるための短い高電流など、目的と時間が違う機能があります。Phoenix Contactのある24V/20A製品では、定格20Aに対して静的25A、5秒の動的30A、15msの選択ヒューズ遮断用120Aを別々に記載しています。[4] これは当該製品の仕様例であり、24V電源全般の能力ではありません。起動ピークが何Aで何ms続くか、何回繰り返すかを負荷側のデータで確認し、候補電源の許容曲線へ重ねます。

過大な容量の電源を一つ買えば常に安心、という判断も避けます。容量が増えても枝回路保護が適切でなければ故障箇所の切り分けは難しく、電源を増やしても共通のAC入力や共通端子が単一故障点なら可用性は上がりません。容量、選択保護、冗長化を別の列で比較することが、見積の差を説明しやすくします。

タイの制御盤で見落としやすい盤内温度と実装条件

電源の周囲温度とは、気象情報の外気温ではなく、実際に電源が吸い込む盤内空気の温度です。閉じた盤の上部、インバータや接触器の近く、換気の悪い位置では、盤外より高くなることがあります。データシートは周囲温度、取付方向、上下左右の離隔、通風条件、標高などに応じた定格低減を示します。例えばPhoenix Contactの前述の特定モデルは60°C超で2.5%/Kのディレーティングを記載します。[4] この数値を別機種へ流用せず、採用機の曲線に実際の設置条件を当てはめます。

盤設計では電源の上に配線ダクトを密着させない、吸排気を塞がない、発熱機器からの影響を確認する、といった実装も容量選定の一部です。「同じ24V/10A」でも設置条件で使える連続電流が変わるなら、単価だけでは比較できません。盤内温度を見積段階で予測し、FATで熱源を通電させた条件、SATで実盤を閉扉した条件の両方で測る方がよいでしょう。盤全体の熱設計と通風方式を決める場合は、制御盤の熱設計・冷却に関する記事も併せて確認してください。

タイ工場では現地調達・保守も要件です。交換品の型式、入力電圧範囲、端子方式、取付寸法、表示・アラーム接点、現地在庫、代替品承認ルールを見積前に揃えます。ただし「タイだから一定の温度を必ず想定する」といった一律の数値は置きません。実際の盤内環境、設置場所、空調停止時の運用、機械の稼働時間を確認して条件を定義します。仕様書には製品の適合宣言と必要な認証を、対象設備・納入先の要求に即して確認する項目を置きます。

24V DC電源の電圧降下は末端で判定する

電源端子で24Vが出ていても、遠いセンサーやリモートI/Oの端子で同じ電圧とは限りません。配線の往復長、導体断面積、接続部の接触抵抗、分岐保護器・冗長モジュールの内部降下、負荷電流を含めて電圧を計算・測定します。特に起動や電磁弁の同時励磁時は瞬間的な電圧低下を見逃さないよう、計測器の記録機能や適切な測定方法を選びます。許容電圧は「24V機器だから±何%」と決めず、負荷ごとのメーカー仕様を使います。

計算の入り口として、導体抵抗による往復配線の電圧降下は概ねΔV = I × R往復で表せます。ただし抵抗は線径、材質、温度、実長で変わり、端子・保護器の降下も加算が必要です。例えば仮想値として往復の等価抵抗を0.3Ω、負荷電流を2Aとすれば配線分だけで0.6Vの降下です。これは許容値を提示するものではありません。装置の入力電圧下限、電源の出力調整範囲、他負荷の変動、故障時の挙動を一緒に見ます。

現場負荷までの線が長い場合は、中央盤の電源を大きくするだけが選択肢ではありません。負荷近くへ適切な電源を分散配置し、ケーブル長と電圧降下を減らす設計もあります。Phoenix Contactは盤外に置くIP67電源の説明で、負荷近くへ設置することで長いケーブルに伴う電圧降下を減らせると述べています。[5] もちろん分散化では現場の防塵防水、保守アクセス、AC配電、保護協調を新たに確認します。リモートI/Oの配置計画はリモートI/O選定の記事と合わせると、通信と給電の経路を一緒に整理できます。

制御盤の電源保護は「どの枝を落とすか」を決める

電源自身の過電流保護と枝回路保護は別物

スイッチング電源に過電流保護が内蔵されていても、それが個々の24V分岐を狙いどおり切る保証にはなりません。電源が全出力を制限すると、短絡した枝だけでなくPLCやHMIも電圧不足になる可能性があります。Siemensは、一般の小形遮断器とスイッチング電源の組合せでは、電源側の電流制限や線路抵抗によって短時間遮断に必要な電流が得られず、PLCが停止するおそれを説明しています。[6] したがって、ヒューズや遮断器を機械的に並べるだけで「選択遮断できる」とは扱いません。

電子式の分岐保護器を使う場合も、枝ごとの定格、起動電流の許容、遮断特性、手動・遠隔復帰、診断出力、共通電源の容量、負荷までの配線抵抗を見ます。Siemensの選択保護製品は故障枝を切り、他枝の給電を維持する用途を明示しています。[7] 製品の宣伝文句だけで適合と判断せず、採用する電源、保護器、ケーブル、負荷を組み合わせた条件でメーカー資料と実試験を照合します。故障検知信号をPLCへ取り込み、HMIに枝名を表示できれば保全の初動も短くなります。

分岐の分け方には現場の保全単位を反映します。例えば「PLC・通信」「HMI」「センサー群」「弁群」を分けると、短絡箇所の切り分けと復旧の判断がしやすくなります。一方、あまり細かく分けると部品点数、スペース、配線工数、予備品管理が増えます。装置が何台あるかではなく、故障時にどこまで停止を許せるかを基準に枝数を決めます。枝ごとにケーブルの許容電流と保護器の設定が整合していることも必要です。

AC入力側、DC出力側、負荷側で役割を混同しない

AC側の上流保護は入力配線と電源製品に対する条件、DC側の枝保護は負荷回路の故障切り分け、負荷側のサージ抑制や極性保護は個々の機器の特性に対応します。例えば電磁弁やリレーのコイルでは、負荷メーカーの指示に従ったサージ処理を検討します。入力側遮断器の選定には電源投入時の入力突入電流も影響するため、出力側の負荷起動電流と同じ欄に混ぜません。入力遮断器の推奨条件はメーカーごと・型式ごとに異なります。

試験では「枝短絡を模擬したらその枝だけが遮断し、PLCの記録・通信は維持したか」を明確な判定にします。ただし短絡模擬は装置と保護器の試験手順、安全な隔離、測定器を定めたうえで資格者が実施してください。現場で活線の端子を直接短絡するような試験方法を勧めるものではありません。FATなら専用試験治具やメーカー指定の試験機能を使い、結果と復旧操作を記録します。

24V電源の冗長化は故障モードから設計する

2台並べるだけでは冗長化にならない

一台の電源が故障しても重要負荷を維持したいなら、二台の給電経路を分離し、適切な冗長モジュールや逆流防止を設け、片側だけで重要負荷を支えられる容量とします。Siemensは冗長モジュールが二つの電源を分離し、一台故障時に健全側が給電を引き継ぐ用途を説明しています。[8] ただし同一の上流遮断器、同じ端子台、同じケーブルダクト、同じ高温箇所に全経路を通せば、共通故障は残ります。何を単一故障として想定し、どの範囲まで継続させたいかを図面に落とします。

二台それぞれが全重要負荷を支える構成は一般に1+1の冗長構成として説明できます。一方、二台の出力を足して必要容量を満たすだけなら、一台が止まった時点で負荷容量が不足する場合があります。例えば仮想例で重要負荷が8Aなら、各電源の有効連続出力が実設置条件で8A以上であることを確認して初めて「一台故障でも継続」を検討できます。定格表示だけでなく、盤内温度による低減、冗長モジュールの定格、経路の電圧降下、異常通知を含めます。電源の並列接続可否はメーカーが許可した機種と接続方式に従います。オムロンは並列接続非対応機種では電流が偏り得ると注意しています。[9]

冗長化と無停電化も異なります。二台電源を同一AC母線から給電する構成は電源一台の故障対策にはなりますが、AC停電への対策にはなりません。短時間の瞬低に耐える必要があるなら、候補電源の保持時間、DC UPSやバッファモジュール、負荷の継続時間を別に設計します。バッテリーを含める場合は点検・交換・アラーム運用まで決めて初めて保全可能な仕組みになります。「何秒保持するか」はラインの停止シーケンスやデータ保存時間から決め、汎用の秒数を記事から転用しないでください。

冗長化を採用しない判断も明文化する

すべての小型盤に二重化を入れることが最適とは限りません。停止しても安全で復旧が容易な設備なら、単一電源と予備品、迅速な交換手順、枝保護の方が合理的なことがあります。見積比較では、初期費用だけでなく一回の停止損失、平均修復時間、交換品の現地入手性、盤スペース、定期点検工数を確認します。冗長化を採用しない場合も「故障時は全系停止」「交換目標時間」「予備品保管場所」を明文化すると、後から期待値の食い違いを防げます。

スイッチング電源の見積を比較するための仕様書

発注先へ単に「24V DC電源一式」と依頼すると、比較不能な見積が並びます。最低限、負荷表、入力電源、電圧許容範囲、連続電流と起動条件、盤内温度・取付条件、配線長、枝保護、冗長化・停電時の要件、アラーム出力、交換性、FAT/SAT判定項目を渡します。盤製作側には回路図、端子台表、負荷表、熱設計条件、保護器の設定表を成果物として要求してください。

同じ型式でも端子方式、入力相数、機能、温度定格が違うことがあります。提案書には型式の末尾まで記載してもらい、置換可否を確認します。安い電源を買って盤内冷却や分岐保護を追加するより、最初から構成全体を比較した方が総額の根拠が明確です。調達先が異なる電源と保護器の組合せでは、双方のデータシートと接続条件を照合します。特定メーカーの事例を、別メーカー同士の組合せに無検証で当てはめないでください。

制御盤の改造案件では、既存24V配線の実負荷が図面に反映されていないことがあります。見積前の現地調査で運転・停止・起動時の電流、既存電源の余裕、端子の空き、最大負荷時の電圧、盤内温度を記録し、撤去する機器と残す機器を区別します。図面が不完全なら、見積書に「現地測定後に容量と保護器設定を確定」と条件を明示します。曖昧なまま定額化すると、後から「現場の弁が増えていた」「端末が追加されていた」といった変更が工期と費用へ波及します。

FATとSATで電源選定をどう実証するか

FATは盤や装置を出荷前に確認する機会、SATは設置先で実配線・実負荷を確認する機会です。同じ24V測定でも見ている条件が違います。FATでは図面との一致、極性、端子番号、電源設定、分岐保護の設定、アラーム信号、冗長モジュールの片側停止試験などを確認します。SATでは現場のケーブル長、接続負荷、盤の閉扉温度、設備の同時運転、上位システムへの異常通知を含めます。FATだけで現場末端の電圧は保証できません。

判定値は必ず採用機器の仕様と設備要求から決めます。「24Vが表示された」だけでは不足で、測定点、測定器、負荷条件、時間、周囲温度、許容範囲を試験票に残します。起動時の短い低下が問題なら、手持ちの一般的なテスター表示だけでは捕まえられない場合があります。適切な記録機能や波形取得方法を決め、PLCのイベント履歴と時刻を合わせます。特に電源の出力端子と最遠端の負荷端子を同時または同条件で比べると、電源自体の能力と配線側の問題を切り分けやすくなります。

負荷追加後の再試験も計画します。最初のFAT/SATで合格しても、後からカメラ、ネットワーク機器、リモートI/O、電磁弁を足せば条件が変わります。追加する負荷の電流と起動特性、枝保護の設定、ケーブル電圧降下、盤内発熱を変更管理票へ戻し、必要な試験を再実施します。最初の設計時に余裕を設けたとしても、変更後の無制限な増設を許可する意味ではありません。

典型的な失敗と設計レビューでの問い

定常電流だけで電源を選ぶ。 起動時だけPLCが再起動するなら、負荷の同時投入と電源の過電流特性を確認します。オムロンのFAQも、定常電流が容量内でも起動電流で保護が動作する場合を挙げています。[10] 単に定格を一段上げる前に、起動シーケンス変更や負荷分離の可否も見ます。

電源端子の電圧だけで合格とする。 遠い負荷に届く電圧を測らなければ、配線抵抗や接続部の問題を見落とします。現場にある負荷の最大状態で測定し、負荷機器の入力許容範囲と照合します。出力設定を安易に高めて末端を補償する前に、近い機器が許容上限を超えないか確認します。

二台電源を並べれば冗長だと考える。 同じAC入力・共通端子・不足する片側容量を放置すると一台故障への耐性は限定的です。片側停止試験で重要負荷が継続することと、異常が保全へ届くことを確認します。機器によって並列運転可否も違うため、配線図の見た目だけで判断しません。

枝ごとの保護を「ヒューズがあるから十分」とする。 電源が電流制限すると、下流の遮断器が想定時間内に切れない組合せがあります。短絡電流、配線抵抗、遮断特性の組合せを資料と試験で確認します。すべての枝に同じ設定を入れるのではなく、負荷とケーブルの条件に合わせます。

盤内の温度上昇を外気温で代用する。 実装条件が違うと電源の有効容量も変わります。特に閉扉・最大運転での温度、保守時にフィルタが汚れた条件、空調停止時の運用を設備仕様で扱います。盤の換気・冷却設備の選定とは連動させます。

FATだけで完了とする。 現地配線と実負荷はSATで確認します。FAT票の測定点をSAT票へ引き継ぎ、現地追加変更を反映させます。点検時にも測定点と記録方法を使えるようにすれば、経年変化や増設後の診断にも役立ちます。

レビュー会議では「最大同時負荷は何Aか」「起動時にどの枝が同時投入か」「盤内で実際に何°Cになるか」「一枝短絡でPLCが落ちないか」「片側電源停止時に何を維持するか」「最遠端は何Vか」「交換品は現地で入手できるか」を順番に問うと、価格比較を性能の比較へ変えられます。これらの回答がない見積は、まだ同じ条件で比較できません。

既設盤を更新するときの実務手順

新設盤なら負荷一覧を図面から作れますが、既設盤の改造では「接続されているが台帳にない」機器が難所です。最初に現物の電源、端子台、保護器、分岐先を写真と図面で照合します。盤の外へ出るケーブルは、端子番号と行き先、現在の機器、予備線、撤去予定を一つずつ追います。端子台の外観だけでは、実際にどの負荷が同時運転するかは分かりません。設備の運転モードとPLCの出力条件を保全担当者に確認し、通常運転、起動、段取り替え、清掃、故障復旧の各場面で24V系がどう使われるかを記録します。

次に、許された安全な手順で既設電源の出力電流と電圧を測ります。瞬間的なピークを見る必要があるなら、その用途に合う記録計を使い、いつ、どの機械状態で測ったかを残します。電流値が小さくても、電源の温度、経年劣化、出力波形、接続端子の緩みが課題の場合があります。測定値を「現在は動いているから余裕がある」の根拠にはしません。型式のデータシートで現行電源の温度定格と保護特性を確認し、現物の取付方向や周囲空間が指定どおりかを比べます。

更新案では、既設負荷を移す前に新電源の立上り、出力設定、極性、接地・ボンディング、端子締結、保護器設定を確認します。負荷切替の順序と停止可能時間を設備側と合意し、切替後はPLCの記録、HMI、通信、遠方のセンサーと弁が意図どおり動くことを確かめます。古い電源を取り外す前に、故障時の戻し手順や予備品の扱いも決めておくと、現場での判断が速くなります。保全記録には変更後の図面、型式、設定値、測定結果、担当者、日付を残します。これが次の増設やトラブル調査の基準線になります。

既存の24V系で「PLC用」と「現場負荷用」が端子だけで分かれている場合は、実際に電源と保護も分かれているかを確認してください。二つの端子台が同じ一台の電源へ戻っていれば、負荷枝の短絡はなお共通電源に影響し得ます。逆に物理的に電源が二台あっても、同じ出力を意図せず接続していると、メーカーの許可しない並列運転になる可能性があります。図面の線だけでなく、現物の配線と製品仕様を照合します。

納入後の点検と変更管理

24V電源を選んだ時点の負荷表は、納入後も使える管理文書にします。新しいセンサーやネットワーク機器を追加する際に、担当者が消費電流、起動条件、取付位置、追加する枝保護、配線長を同じ表へ追記できるようにします。空き端子があることと、電気的な余裕があることは別です。予備端子が埋まっていなくても電源の有効容量や保護器の設定が上限に近いことがあります。変更申請には盤内温度と最遠端電圧への影響も含めると、増設後の断続的な停止を防ぎやすくなります。

点検では電源の表示や診断接点だけでなく、過去の測定値と現在の測定値を同条件で比べます。測定点が変わると差の意味が分からなくなるため、端子番号や運転モードを記録します。端子の状態、配線ダクト周辺の通風、盤内のほこり、冷却ファンやフィルタの状態は、電源の温度条件へ直接影響します。製品に自己診断やアラーム出力がある場合、その信号が実際にPLCや監視画面へ取り込まれ、保全担当へ届くかも試します。電源が故障しないことだけでなく、故障を早く発見して予定外停止を短くする運用が重要です。

予備品を持つなら、単に「24Vで同じアンペア」の代替品を置くのではなく、入力範囲、外形、取付、出力特性、温度条件、端子、認証、並列運転条件、アラーム接点が同等かを確認します。予備品の型式を変更するたびに承認図面と試験手順を更新します。交換手順には安全な遮断、残留エネルギーの確認、極性の確認、再通電時の順序、アラーム復帰の方法を含めます。属人的な「前と同じ線をつなぐ」作業にしないことが、次回の停止時間を左右します。

設計書に残すべき判断の理由

最終図面に型式と配線だけが残っていても、なぜその容量や保護器設定を採用したかが分からなければ、次の担当者は増設時に同じ検討をやり直します。設計書には、最大同時負荷をどの運転モードで定義したか、起動を同時か順次か、実装後の盤内温度をどう見込んだか、最遠端をどの機器としたかを短く書き添えます。さらに、重要負荷と一般負荷の区分、停止時に残す信号、片側電源故障時の期待動作、手動復帰が必要な枝を明記します。これらは部品表よりも、現場での運用を正確に伝えます。

見積時に複数案を比較したなら、不採用案の理由も一行残します。例えば「大容量単一電源案は費用が低いが、一枝短絡でPLC電圧が落ちる懸念を解消しない」「二重化案は電源故障に強いが、AC停電対策は別に必要」という書き方です。これなら後年に設備条件が変わったとき、前提が変わったのか、設計そのものが不足していたのかを区別できます。保護協調の根拠資料とFAT/SATの実測値を同じ版管理に置くことも重要です。設定値だけが現場で変わり、図面は旧値のままという状態を避けられます。

最後に、電源・保護器・負荷のどれか一つを変更した場合は、他の二つへの影響を必ず再評価します。電源を大きくすれば起動余裕が増す可能性がありますが、故障電流や遮断条件が変わることもあります。負荷を追加すれば配線電圧降下と熱負荷が増え、保護器の設定を変えれば故障枝と健全枝の境界が変わります。この連鎖を変更管理票で見える形にすると、納入後の小さな改造でも最初の設計意図を守りやすくなります。

FAQ：制御盤の24V電源選定でよくある質問

制御盤の24V DC電源は何Aを選べばよいですか？

負荷表の最大同時運転電流を出発点に、起動ピークと継続時間、盤内温度・取付方向による定格低減、将来変更、保護器との組合せを確認して候補を絞ります。「合計電流に固定倍率を掛ければ必ず正解」という公式はありません。本記事の9.0Aや20%は計算の説明用仮定です。製品ごとのデータシートとFATで検証してください。

制御盤のスイッチング電源は容量が大きいほど安全ですか？

大きな容量は定常負荷や一部の起動条件に余裕を与えますが、一枝の故障からPLCを守る選択保護や、停電時の給電維持を自動的に実現するわけではありません。盤内発熱、サイズ、費用、入力保護との整合も比較します。必要な負荷と故障モードを定義して、全体構成で選びます。

24V電源の冗長化とUPSはどう違いますか？

冗長化は主に電源一台の故障を想定して二経路を設ける考え方で、UPSやバッファはAC入力の喪失・瞬低時に一定時間給電するためのものです。両方を組み合わせる場合もありますが、共通のAC経路や下流の単一故障点が残っていないか確認します。保持時間は停止手順と負荷電流から決めます。

24V DC電源の保護は普通の小形遮断器で十分ですか？

必ずしも十分とはいえません。電源の電流制限、配線抵抗、遮断器の動作曲線によっては、下流遮断器が素早く切れず共通電圧が下がることがあります。候補組合せのメーカー資料を確認し、必要に応じて電子式分岐保護を検討し、FATで故障枝だけを切れることを実証します。[6][7]

24V DC電源のFATとSATでは何を測りますか？

両方で電源出力と重要負荷の入力電圧、最大運転時の電流、保護・アラーム動作を確認します。FATは出荷前の盤配線と設定、SATは現地の長い配線、実負荷、閉扉時の温度を重視します。試験方法と合否値は納入設備の仕様書および採用製品の許容値から設定します。

まとめ

制御盤の24V DC電源選定は、負荷電流の足し算で終わりません。止めたくない負荷を先に決め、定常と起動の両方から容量を算定し、実際の盤内温度で有効定格を確認し、末端電圧と分岐故障時の選択遮断を確かめます。必要なら冗長化と無停電化を別々に設計し、FAT/SATで測定点と合否値を残します。これらを一枚の負荷表と単線結線図に結びつけると、見積比較も故障後の保守も具体的になります。

タイ工場で新しい制御盤を作る、既設盤の24V電源を更新する、増設後の起動不良を調べる段階なら、負荷表や回路図が未完成でもお問い合わせからご相談いただけます。現状の測定点、停止してはいけない回路、調達条件を一緒に整理するところから検討できます。
