「温度調節器を交換したいが、既設品と同じ寸法ならよいのか」「加熱ムラが出るので高機能なPID機に替えるべきか」。こうした相談では、型番より先に熱をどこで測り、何を操作し、異常時にどう止めるかを確かめる必要があります。温度調節器の選定は、表示器の機能表を読むだけでは終わりません。センサー、出力、ヒーター、電源、制御盤、作業手順、受入基準を一つのループとして確認する仕事です。本記事はタイの製造現場で調達・改造・設備立ち上げを担当する人に向け、見積依頼からFAT・SATまで使える判断順序を示します。

温度調節器の選定で最初に定義する「制御ループ」

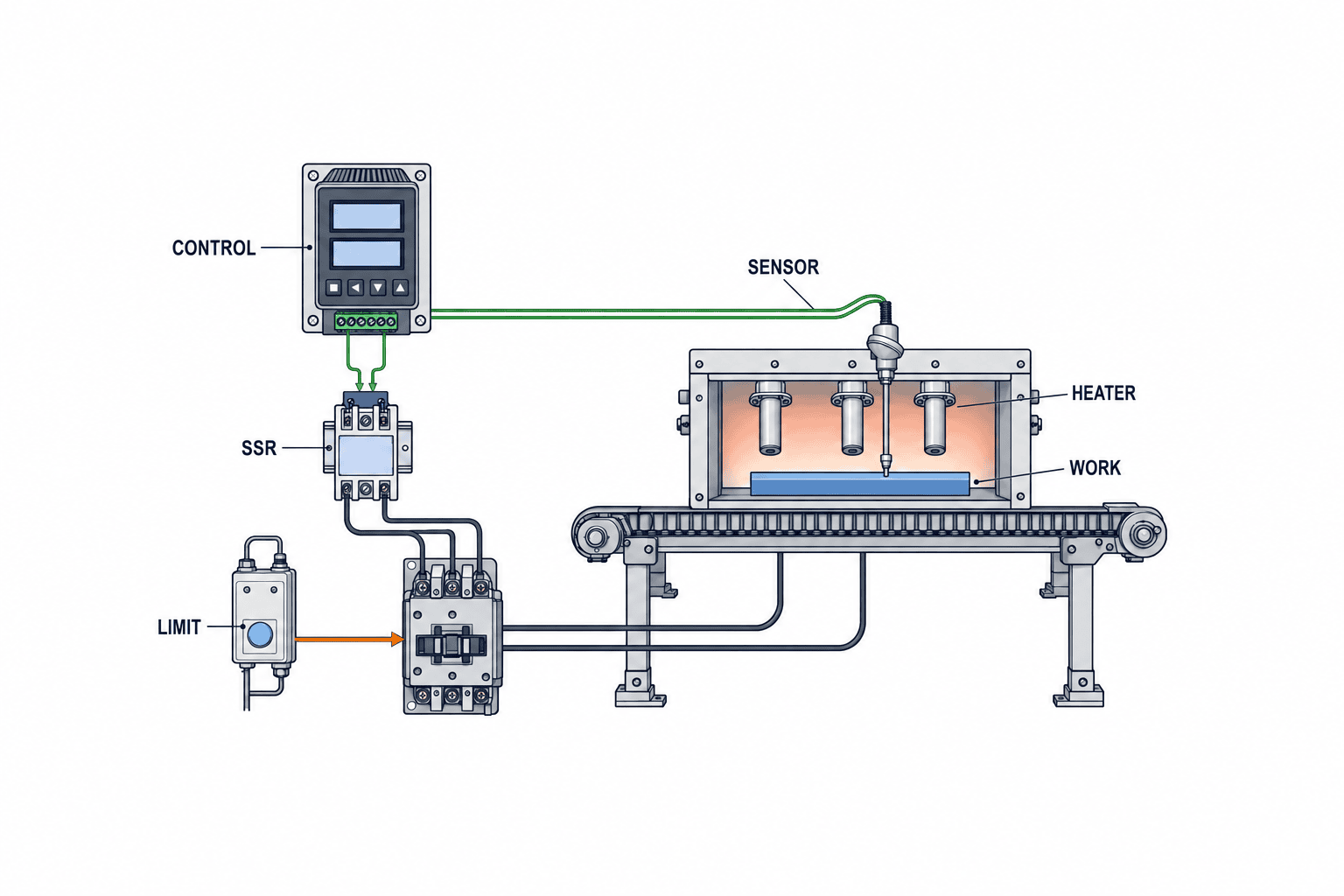

温度調節器は、センサーから受けた現在値（PV）と設定値（SV）を比較し、ヒーターや冷却機器への操作出力を決める装置です。OMRONの技術解説も、この比較と偏差に応じた演算を基本として説明しています。ただし制御器だけを高性能な機種に替えても、センサーの取付位置が製品の温度を代表していなければ品質は安定しません。ヒーター容量が足りなければ昇温時間は縮まず、逆に出力機器や保護回路が不適切なら故障や過熱のリスクが残ります。

まず対象を「制御する温度」「測る場所」「熱を加える場所」「熱を失う場所」に分けます。例えば包装機のシールバーでは、金属内部の熱電対が示す温度と、フィルムに接する面の温度は一致しないことがあります。乾燥炉では、炉内空気、搬送されるワーク、排気側で異なる応答を示します。どの温度を製品品質の代理値とするのかを製造・品質・保全で決めてから、調節器の仕様を選ぶべきです。

温度が「記録できればよい」のか、「設定値へ追従させたい」のかでも装置構成は変わります。広域の工場温度監視では、複数地点の収集・保存・アラート・可視化が中心です。本記事の対象は、一つの加熱・冷却工程の温度を閉ループで動かす温度調節器です。圧力センサーやロードセルの選定も、入力信号や校正という言葉は共通しますが、測定対象、故障モード、受入試験は別です。温度調節器の仕様を、一般的なセンサー調達リストに埋め込まないようにします。

型番の前に工程条件を測る：現状調査の順番

交換案件では、現在のSVとPVの写真だけで見積を依頼しがちです。必要なのは、同じワークを流したときの温度推移と、出力がどう切り替わったかです。装置が停止しているときの指示値だけでは、昇温余力、オーバーシュート、外乱後の回復、ゾーン間の干渉は分かりません。既設機に通信・記録機能が無い場合でも、許可を得たうえで安全な測定器を使い、工程の開始から安定運転、停止までの代表記録を取ります。測定器を増設する際は既設制御を妨げない配線方法と絶縁を保全担当と確認します。

記録すべき条件は、無負荷と実ワーク投入、低速と定格速度、冷えた朝の立上りと連続運転などです。投入量や周囲温度が変わると、同じ制御器でも結果は違います。「いつも上がり過ぎる」という表現を、例えば「扉開放後の復帰時に許容上限を越える」「夜間停止からの再起動だけ温度低下が長い」のような再現できる事象に置き換えます。許容温度帯は装置のカタログ値ではなく、製品と工程の品質要件から定義します。

熱系には遅れと慣性があります。センサーがヒーターから遠いほど変化を遅く検出し、熱容量が大きいほど出力停止後にも温度が上がる場合があります。昇温の速さだけを最適化すると、ワークの投入前に過熱してしまうことがあります。応答の評価は「設定値に早く到達したか」だけでなく、行き過ぎ、整定、外乱後の復帰、ワーク温度のばらつきをまとめて見るべきです。OMRONは制御対象の熱特性を把握してから調節器やセンサーを選ぶ必要を明記しています。

現地調査では盤内も確認します。開口寸法、奥行き、端子への作業空間、電源、盤内温度、配線ダクト、ノイズ源、接地、既設リレーやSSR、警報端子、PLCとの接続です。同じ前面寸法でも背面の必要空間や端子配置は機種ごとに違います。外観だけで置換可能と判断すると、盤加工や追加部材、工期が後から増えます。盤製作全体の調達・受入条件は、当社の制御盤設計・製作の発注ガイドも参照してください。

熱電対か測温抵抗体か：入力方式を合わせる

温度調節器の入力には熱電対と測温抵抗体（RTD）が代表的です。熱電対は異なる金属の接点と基準接点の温度差から生じる微小電圧を使います。RTDは金属の抵抗変化を温度に換算します。どちらが常に優れているという話ではありません。温度範囲、必要な精度、耐環境性、応答、配線距離、校正のしやすさ、交換在庫を工程に合わせて選びます。Flukeの比較資料も両方式の構造と適用条件の違いを示しています。

既設センサーを流用する場合、「熱電対」とだけ書くのは不足です。K、J、Tなどの種類を確認し、調節器の入力設定と合わせます。OMRONの製品資料には、対応する熱電対・Pt100などの入力種別が機種別に列挙されています。入力端子へ届かない熱電対配線を通常の銅線で延長すると、誤差の原因になるため、センサー種別に合う補償導線を使う必要があります。OMRONの技術解説はこの点を具体的に注意しています。接続点の位置、端子箱の温度、極性、シールド、ノイズ源との分離も現場で確かめます。

Pt100などのRTDでは、二線式か三線式か、入力器がその方式を受けられるかを確認します。配線の抵抗が測定値へ影響するため、三線式はその影響を減らす方法として用いられます。ただし三本の線を使うだけで、すべての誤差が消えるわけではありません。線材、接続抵抗、設置、校正を含めた誤差予算を考えます。Pt100と旧JPt100のように抵抗特性が異なる系統は、外見が似ていても設定を誤ると値がずれます。OMRONもこれらの入力設定を区別しています。

温度調節器本体の表示精度だけを見て選定しないことも重要です。センサー素子、保護管、設置位置、熱接触、導線、変換器、入力回路、校正器までが計測チェーンです。工程の許容帯が狭いなら、各要素の誤差・ドリフト・不確かさを積み上げ、交換時や定期校正時にどこを確認するか決めます。表示の小数点以下の桁数は、そのまま現場の測定精度を保証しません。

ON/OFF制御とPID制御は何で選ぶか

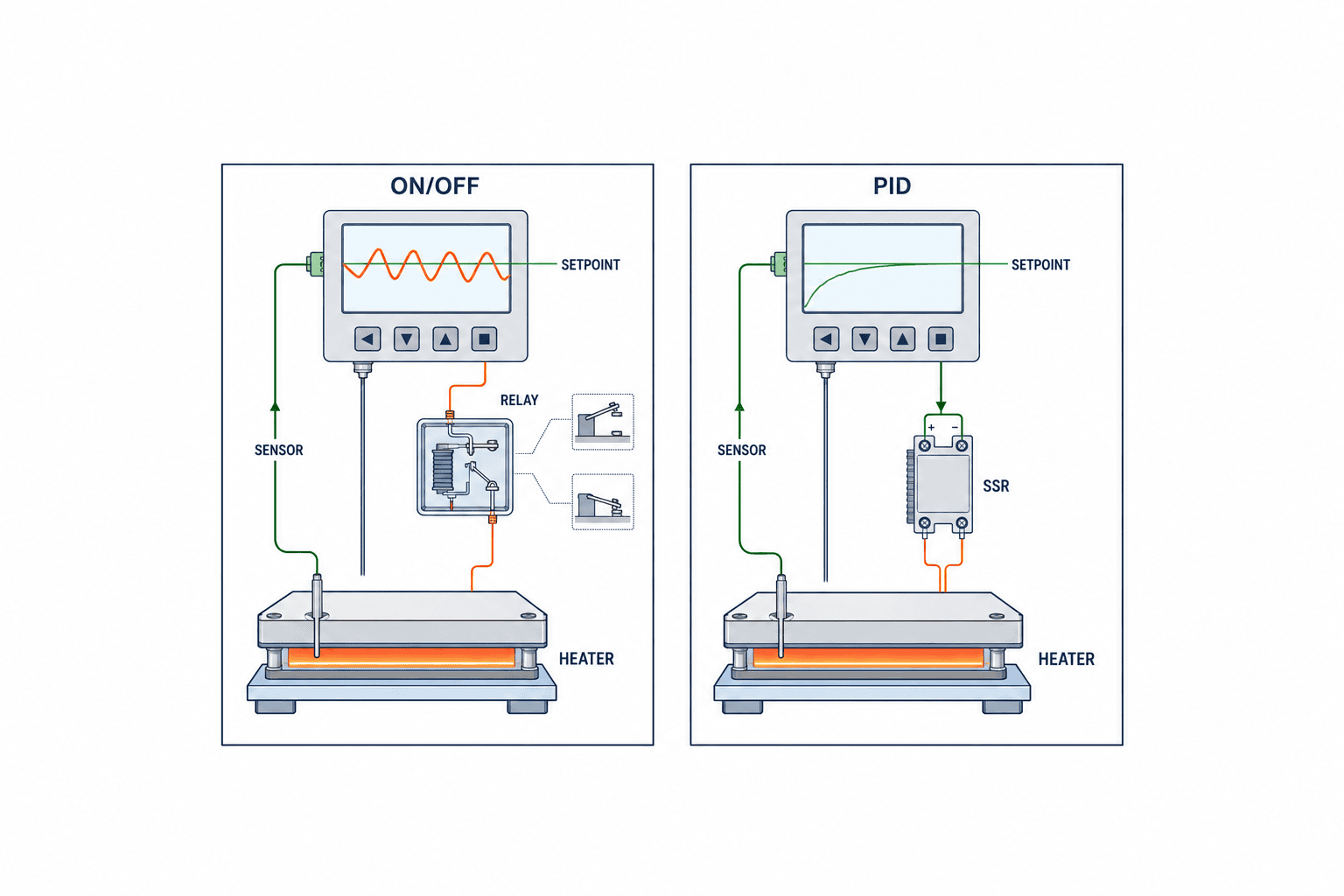

ON/OFF制御は、測定値に応じて出力を入れるか切るかを決める方式です。構成を理解しやすい一方、熱慣性のある設備では設定値の前後で温度が振れます。不要な頻繁切替を避けるためのヒステリシスや制御周期も確認が必要です。PID制御は偏差に応じた比例動作、偏差の積み重なりを補正する積分動作、変化に反応する微分動作を組み合わせます。OMRONの解説では、比例だけでは残る定常偏差を積分で補い、外乱への反応に微分を使うと説明しています。

選択基準は「PIDという文字があるか」ではなく、必要な温度帯と工程の挙動です。許容帯が広く、熱負荷が小さく、機械的な切替頻度にも余裕がある工程ではON/OFFが適する場合があります。狭い許容帯、投入による外乱、立上りと保持の両立、複数ゾーンの干渉がある工程ではPIDや加熱・冷却の両制御を検討します。ただしPIDに替えれば必ず温度が安定するわけではありません。センサー位置が悪い、ヒーター容量が過不足、SSRが故障している、ワーク条件が変動しすぎるなど、設備側の原因は制御式だけでは直せません。

オートチューニングは便利ですが、運転状態と安全条件を指定して使います。無負荷の一回だけで調整した値が、量産ワーク投入時にも適切とは限りません。品種変更やヒーター交換後は、必要に応じて結果を再確認します。立上りで出力を抑える機能、設定値の段階変更、加熱と冷却の切替などは工程に必要な場合だけ仕様に含めます。未使用の高度な機能を「将来性」として盛り込むと、設定の複雑さや誤操作の負担が増えることがあります。

現状の波形と受入基準がなければ、調整の成否も決められません。例えば評価票には「扉開放後に復帰できたか」に加え、開放時間、運転負荷、許容帯、測定位置、記録間隔、判定者を残します。オーバーシュートをどこまで許すかは、製品や設備の耐熱条件から合意します。調整担当者の主観だけで「安定した」と署名する運用を避けられます。

リレー出力、SSR駆動、アナログ出力を混同しない

調節器の制御出力は、出力端子そのものが負荷へ電力を供給するとは限りません。リレー接点出力、SSRを駆動するための電圧パルス、電流などの連続アナログ出力は用途が違います。例えばOMRON E5CCシリーズの仕様には、リレー出力とSSR駆動用電圧出力などが別の仕様として記載されています。型番の枝番で実装が変わるため、ファミリー名だけを見た代替調達は危険です。

リレー接点で機械式接触器などを切り替える場合は、接点の定格と実負荷、開閉頻度、コイルのサージ対策、故障時の接点状態を確認します。短い周期で頻繁に開閉する使い方は、接点寿命や保守負担を増やします。SSRを使う場合は、調節器の駆動電圧・電流とSSR入力の適合、SSRの出力側電圧・電流・放熱・故障モード、ヒーター回路の保護を確認します。SSRは機械接点とは違い、オフでも漏れ電流があり得ることを前提に遮断方法を設計します。出力の名前が「電圧」でも、ヒーターへ直接供給する電力とSSR入力用の信号は区別します。

連続比例弁や電力調整器を使うなら、0–20 mAや4–20 mAなど、対応するアナログ信号を選ぶ場合があります。ただし信号のスケーリング、断線時動作、入力インピーダンス、別電源の要否を接続先と照合します。OMRONの仕様でも、同一系列にリレー・SSR駆動電圧・線形電流の別出力が存在しますが、すべての型番が同時に備えるわけではありません。調節器と操作端のデータシートを一枚のI/O表に並べ、現物型番で照合することが確実です。

ヒーター焼損、SSR短絡・開放、センサー断線、過熱などの検知は、型番・付属品・CTの有無・設定で差が出ます。OMRON E5CCの特定モデルにはヒーター断線とSSR故障の警報が示されていますが、シリーズ全品の標準装備とみなしてはいけません。電流検知の位置、停止時と加熱中の判定条件、警報接点の受け先まで仕様化します。警報が画面に出ても、誰にも伝わらずラインが加熱を続けるなら保護設計として不足です。

ヒーター保護を制御機能とは別に設計する

通常の温度制御と、異常時にエネルギーを遮断する保護は目的が違います。主制御ループの調節器が故障したり、センサーが外れたり、SSRが短絡したりしたとき、同じ調節器の画面警報だけに頼る設計では共通原因故障を避けにくくなります。危険性評価に応じて独立した過熱制限器、接触器、遮断器、ヒューズ、手動復帰、保護用センサーなどを検討します。必要な構成は設備・危険源・適用規格によって変わるため、メーカーの安全仕様と設備のリスクアセスメントで決めます。

最低限、ヒーターがオンのままになった場合、測定値が異常な値になった場合、センサー断線・短絡・誤配線が起きた場合、盤電源が落ちて復帰した場合の状態を確認します。電源復旧で自動的に加熱再開してよい工程かどうかも、現場運転と安全設計の問題です。過熱制限器が作動したら、原因を取り除く前に設定値だけ下げて再投入しない運用を定めます。アラーム表示、電力遮断、ライン停止、保守通知のどこまで連動させるかを、異常ごとに記載します。

ヒーター容量、電源系統、配線サイズ、保護機器の定格、盤内発熱をまとめて確認します。出力機器とヒーターの選定だけでなく、盤の放熱と保守時の安全な隔離も必要です。盤全体の設計条件、FAT資料、図面更新についてはタイ工場向け制御盤設計の記事で詳しく扱っています。本記事の見積範囲にも、温度調節器本体だけでなく、必要な盤改造・端子・保護部品・試験を含めます。

一台の調節器か、PLC・多点制御か

一つの小さな熱系で、現場の設定・警報・保守が独立して完結するなら、盤面取付の温度調節器は分かりやすい選択です。複数ゾーンの同期、製品レシピ、搬送速度との協調、履歴保存、遠隔監視、中央HMIからの権限管理が必要なら、PLCや専用多点コントローラと分担を設計します。温度調節器をPLCに置き換える場合も、センサー入力モジュール、制御周期、故障診断、保護、保守員が操作する画面まで含めて比較します。制御器の購入価格だけで判断すると、プログラム開発、改造停止、長期保守の費用が抜けます。

調節器を残してPLCへデータを送る構成なら、何を誰が変更できるかを明確にします。SVを現場と上位システムの双方から変更できると、優先権と監査記録の設計が必要です。通信断では最後のSVを保持するのか、安全側に停止するのか。PLCの時間と温度調節器のログ時刻がずれたとき、品質記録をどう照合するのか。こうした運用条件が、通信機能の有無より先の論点です。広域の監視・集約や可視化を主目的とする場合は、工場IoTの見える化から改善への設計も参考になります。監視システムの導入だけで閉ループ制御の問題が解決するわけではありません。

温度調節器の比較表は「機能数」より適合性を評価する

比較の単位は、カタログのシリーズ名ではなく、正式な型番と付属品の組合せです。入力・出力・電源・警報・通信・取付寸法の仕様を同じ列に並べます。メーカーに「同等品」と言われたら、何を同等としたかを確認します。入力種別、制御方式、端子割付、操作手順、アラーム接点、現地調達、保守可能期間が異なれば、置換作業と受入試験の負担は変わります。

価格を比較する場合は、同じ範囲で見積もります。調節器単体、センサー・補償導線、SSR・放熱器、保護部品、盤加工、配線、プログラム、チューニング、FAT、現地SAT、教育、予備品を分けて計上します。税・輸送・通関・現地サービスも契約条件に応じて明記します。本記事では製品価格や投資回収年数を一律に示しません。既設盤、稼働停止の制約、必要な冗長性で総額が変わるためです。工場診断から対象工程を選ぶ段階なら、自動化コンサルティングの工程選定ガイドも役立ちます。

RFPに書くべき仕様：ベンダーが比較可能な形へ

既設機の置換で見落としやすい境界条件

既設機を更新する案件は、新設より簡単に見えて、暗黙の前提が多く残っています。旧機の型番と新機の型番がメーカーの互換表で結ばれていても、それは必ずしも配線、設定値、警報の極性、接点の使い方、操作権限まで含む完全互換を意味しません。特に古い盤では、図面と現物の改造履歴が一致していないことがあります。交換作業の前に端子ごとに接続先を追い、既設の制御出力、警報出力、電源入力を別々に確認します。現物に手書きの補修跡がある場合は、それをそのまま正しい仕様として転記せず、設備の運転意図を確認します。

停電時や復旧時の振る舞いも現場ごとに違います。前回のSVで自動再開することが生産上便利な工程もあれば、人が確認するまで再起動させてはいけない工程もあります。手動モードが残ったまま引き継がれると、再起動時に出力が想定外となる可能性があります。新機の初期設定、交換直後の投入手順、旧機へ戻す条件と方法を作業票に記載します。元のパラメータを写真だけで保存するのではなく、項目名、単位、設定値、取得日、対象設備、ファームウェアや型番をセットで残します。

交換の責任範囲を整理するには、「調節器を納める人」「盤配線を変更する人」「センサーを点検する人」「ヒーターの安全回路を承認する人」「量産試験を判定する人」を一枚の表にします。機器販売店が調節器の動作を保証しても、装置全体の温度性能や安全性能まで保証するとは限りません。逆に設備インテグレーターへ一括発注する場合でも、部品メーカーの仕様上の制限は消えません。責任境界を契約と試験計画の双方に反映すると、FATやSATで不具合が出た際に、誰が何を修正して再試験するかをすぐに決められます。

見積比較で総費用を揃える

見積額の比較では、機器購入費のほか、調査、設計、施工、稼働停止、試験、教育、保守を同じ期間で見ます。例えば本体価格が低くても、既設開口に合わず盤面加工が必要なら、工事と停止の負担が増えます。別の機種では予備品をタイ国内で入手しやすくても、現場の電気図面やパラメータを全面的に更新する必要があるかもしれません。どちらを選ぶかは工場の停止可能時間、保全員の技能、同型機の台数、故障時の復旧目標によって変わります。

保守品の共通化にも注意が必要です。複数ラインで外観が似た調節器を使っていても、入力や出力の枝番が違うなら、予備機を誤挿入するリスクがあります。予備品台帳には写真だけでなく完全型番、適用ライン、設定バックアップ、対応するセンサーとSSRを結びます。調達条件には、代替提案時の通知、データシートの版、設定データの提供、交換後の試験範囲を含めます。これらは購入時にしか交渉しにくい項目です。

見積依頼書（RFP）には「温度調節器一式」とだけ書かず、既存設備の基準資料を添えます。最低限の添付は、対象工程の運転条件、現状の温度推移、品質許容帯、センサーとヒーターの情報、電気図面、盤写真、I/Oリスト、故障履歴です。現状が未調査の項目は空欄のまま断定せず、現地調査の見積を別項目にします。既設配線を流用する場合は、その可否を検証する責任範囲も明記します。

要求は「手段」と「受入基準」を区別します。例えば「PID機を使う」は手段ですが、「定格負荷でSV変更後に許容帯へ入り、指定時間保持する」は結果です。PIDが必要だと決まっていないなら、後者を示して方式を提案させます。一方、既設の制御盤や通信に合わせる必要があるなら、入力・出力・電源・端子の互換条件は必須にします。複数社の提案は、同じ測定点、同じワーク条件、同じ保護要件、同じ合格判定で比較します。

RFPの回答欄には、提案型番の完全な枝番、入力・出力の構成、適用データシート、警報の実装、保護回路、盤改造範囲、配線変更、立上げ支援、FAT・SAT項目、教育、文書言語、保証・現地支援、納期前提を設けます。「標準機能で対応」とだけ書かれた項目には、型番ごとの証拠資料と試験方法を求めます。多言語現場では、日本語の購買仕様、英語のメーカー資料、タイ語の現場手順で用語がずれないよう、SV、PV、アラーム、復帰、手動モードの対訳表を作ります。

FATとSATで何を証明するか

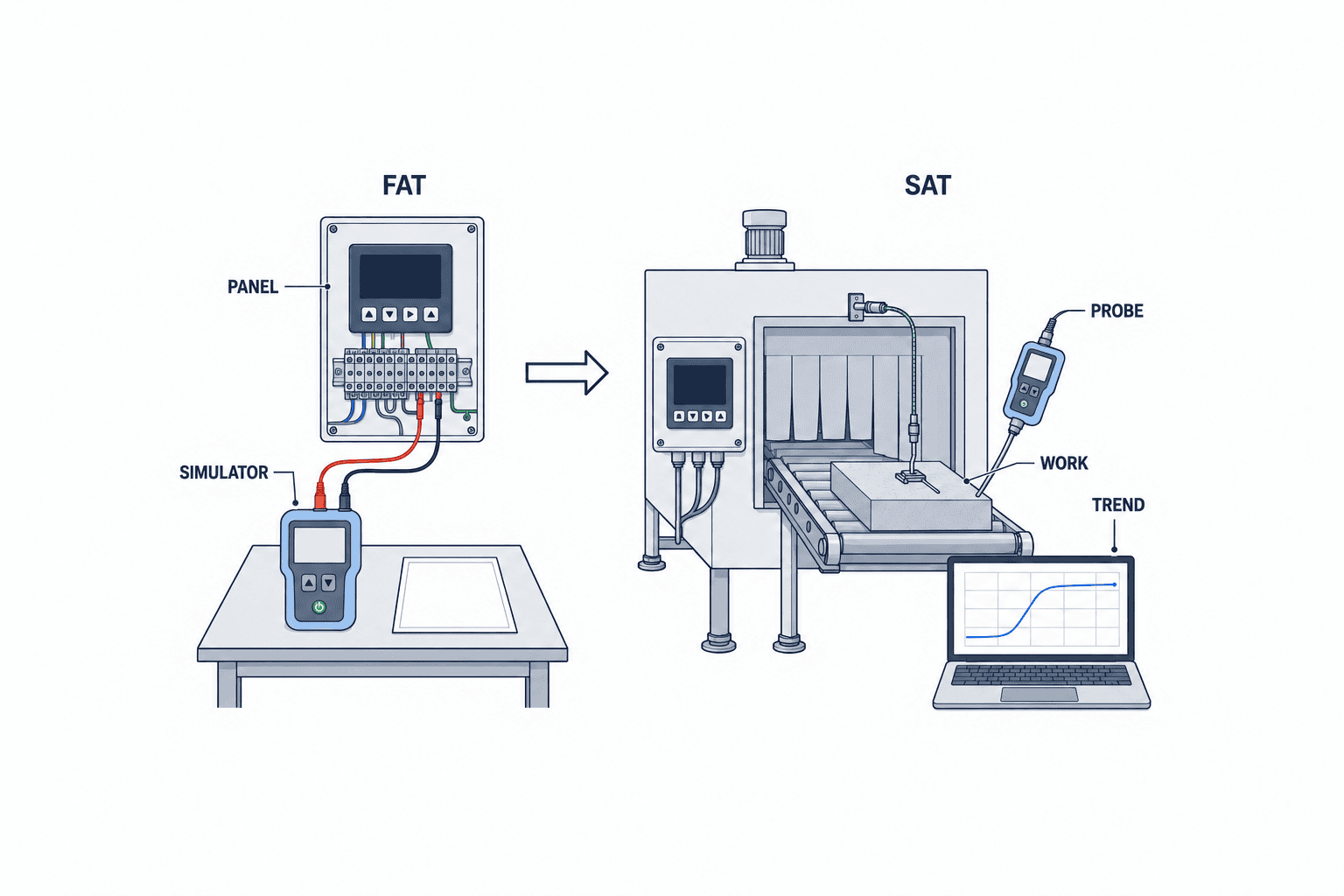

FATは出荷前に、図面・設定・配線・模擬入力・警報・操作・異常応答を確認する場です。SATは現地設備につなぎ、実センサー、実ヒーター、実ワーク、周囲条件、運転手順で確認する場です。FATで再現できない負荷条件を、合格済みと扱わないようにします。試験は「動いた」という記述で終えず、入力条件、期待結果、実測値、合否、是正と再試験の記録を残します。Eurothermの取扱資料にも入力、アラーム、制御、チューニング、出力など設定・確認すべき要素が整理されています。

FATでは、熱電対やRTDの入力種別設定と模擬値の表示、センサー開放時の状態、出力端子の動作、警報接点、設定変更権限、停電復帰時の設定保持、パラメータのバックアップを確認します。異常入力の試験は安全な模擬器と試験手順を使い、ヒーターが無管理で通電しない条件で実施します。SSRや接触器、独立過熱保護の連動も回路ごとに確認します。試験後は一時的なバイパスや模擬配線を必ず撤去し、現物と図面を一致させます。

SATでは、冷間立上り、量産負荷、投入や扉開閉による外乱、品種切替、停止再起動、最悪負荷で温度推移を記録します。必要なら製品に近い測定点で独立測定し、表示PVとの差を評価します。合格条件は、許容帯、オーバーシュート、安定時間、外乱後の復帰、警報の発報・停止の応答を事前に承認します。量産を止めずに実施できない危険な故障試験は無理に現場で起こさず、FATでの模擬結果と現地の配線・信号の照合を組み合わせます。安全試験の範囲は設備責任者と合意します。

立上げ後の設定・校正・変更管理

不具合が出たときの切り分け順序

量産を始めてから温度が揺れた場合、すぐにPID値を変更すると、故障の原因が見えにくくなります。まず異常が特定の品種、時間帯、投入量、ゾーン、作業者の操作に結びつくかを確認します。次に設定値と測定値の推移を並べ、出力が要求どおり変化しているかを調べます。測定値だけが急に飛ぶなら、センサー接続、導線、端子、ノイズ、入力設定を優先します。測定値が下がっているのに出力が最大で温度が回復しないなら、ヒーター、SSR、接触器、電源、断熱、負荷増加を疑います。出力を止めたのに温度が上がり続ける場合は、残熱による遅れか、出力機器の故障かを安全な手順で分けます。

この切り分けでは、制御器の画面だけを唯一の証拠にしません。独立した温度計、電流測定、出力信号、製品検査記録を、権限を持つ担当者が適切な安全手順の下で照合します。異常時のトレンドには、生産条件と保全作業も一緒に記録します。前日のヒーター交換後から変わったのであれば、制御パラメータより配線・位置・定格の確認が先です。逆にセンサーを動かした後に表示が一致していても、製品を代表する測定位置から外れていれば品質の変動は残ります。原因が未特定のまま警報を無効化して生産を続けない運用が必要です。

試験記録を次の交換に使える形で残す

FATとSATの記録は納入時の証拠であると同時に、将来の交換・再調整の基準です。条件を再現できるよう、センサー型式と位置、ワークと投入量、周囲条件、設定値、制御パラメータ、出力周期、試験開始前の温度、測定器の識別番号を残します。試験グラフだけを保存しても、何を通した波形か分からなければ比較できません。改造後に部品や設定を変更したときは、変更前の受入基準へ影響するかを確認し、必要な項目だけ再試験します。数年後の更新でも同じ問いを繰り返さずに済むよう、図面、部品表、設定バックアップ、試験票の版を一緒に管理します。

引渡し時には「どの値を変更してよいか」を決めます。SVは生産が変更できるが、センサー種別、出力方式、警報上限、PIDパラメータは保全のみ、というように権限を分ける例があります。誤って入力種別を変更すると、表示が出ていても実温度とずれる可能性があります。設定値一覧、変更履歴、バックアップ、復元方法を設備文書に含めます。複数ラインが同型機でも、パラメータが同じとは限りません。予備品交換時には現物の型番と保存した設定の対応を確認します。

校正は調節器表示だけでなく、品質を代表する測定チェーンに対して計画します。基準器の校正状態、試験点、温度安定待ち、測定位置、許容差、判定と是正を決めます。センサーを交換した後に表示だけ合わせる調整は、原因を隠すことがあります。校正不合格時は、いつから工程に影響した可能性があるかを品質部門と追跡できるように、交換日と温度記録を残します。保全周期はセンサーの劣化環境、品質要求、故障履歴で見直します。

改造後の最初の数週間は、量産品種と季節・外気条件の範囲が限られます。SAT合格後も、未試験の条件を運用上の監視対象として明示します。アラーム発生件数、温度逸脱、ヒーター交換、手動操作、パラメータ変更を確認し、必要なら再チューニングを計画します。改善が必要なときは制御器の設定だけでなく、センサー位置、断熱、ヒーター配置、ワーク投入のばらつきも候補に戻します。

FAQ：温度調節器の選定・交換でよくある質問

温度調節器は既設と同じサイズなら交換できますか？

前面寸法が同じでも、入力センサー、出力、電源、端子、奥行き、警報、通信、盤内環境が合わなければそのまま交換できません。まず現物型番と結線図を照合し、代替型番の枝番まで決めます。盤改造と試験を含めた交換計画を作るのが確実です。

PID温度調節器にすれば温度のばらつきは消えますか？

消えるとは限りません。制御方式の影響はありますが、センサー位置、熱慣性、ヒーター容量、外乱、出力機器の故障が原因ならPIDだけでは解決しません。現状波形を記録し、設備側と制御側を切り分けてから方式と調整条件を決めます。

熱電対とPt100はどちらを選ぶべきですか？

工程の温度範囲、精度、設置環境、応答、配線、保守で決めます。既設を流用する場合は、センサーの実型式と調節器の入力設定を必ず一致させます。熱電対の延長には適切な補償導線、RTDには配線方式と導線抵抗の確認が必要です。

SSR出力の温度調節器はヒーターへ直接つなげますか？

仕様書に「SSR駆動用電圧出力」とある場合、それはSSR入力を駆動する制御信号であり、ヒーターへ供給する電力ではありません。SSR本体、放熱、電源、保護回路を別に設計し、各端子の定格を照合します。製品型番によって実装が違うため、個別データシートで確かめます。

FATとSATの両方が必要ですか？

リスクと契約範囲によります。FATは出荷前に模擬信号、設定、盤配線や異常応答を確認し、SATは現地で実負荷・実ワーク・周囲条件での性能を確認します。片方だけでは確認できない項目を一覧にし、受入方法を事前に合意します。

見積時に最低限渡す情報は何ですか？

対象設備、現物型番、センサー種別、ヒーター・出力機器の情報、電源、盤図、温度許容帯、現状波形、必要な警報・保護、停止可能時間、FAT・SATの希望条件です。不明な項目は推測で埋めず、現地調査の作業として分けます。

まとめ：選定を「機器比較」から「熱系の受入設計」へ

温度調節器を選ぶ順番は、工程の許容条件を定め、現状波形と熱特性を把握し、センサー入力と操作出力を現物で照合し、制御方式と保護回路を決め、RFPとFAT・SATの合格条件に落とす、という流れです。この順番なら、見積の抜け、型番枝番の取り違え、現地で初めて分かる配線・保護の問題を減らせます。重要なのは、高機能な機種を選ぶことではなく、品質と安全に必要な温度挙動を、検証可能な条件で実現することです。

タイ工場で既設温度調節器の交換や新規熱工程の仕様化を進める段階なら、センサー・出力・盤・受入試験を含む要件整理からご相談いただけます。型番が決まる前の現状調査やRFP作成の段階でも構いません。

参考資料

• OMRON：Temperature Controllers 技術解説 — 制御ループ、ON/OFF・PID、熱電対、RTD、補償導線。
• OMRON：E5CB 仕様 — 温度調節器の入力・出力・制御方式を型番で確認する例。
• OMRON：E5CC-T 仕様 — 熱電対・Pt100入力、リレー・SSR駆動・電流出力の区別。
• OMRON：E5CC 特定モデル仕様 — ヒーター断線・SSR故障警報を持つ個別型番の例。
• Eurotherm：3200 PID Temperature Controllers User Guide — 設定・制御・警報・出力の取扱資料。
• Fluke：RTD vs. Thermocouple — センサー方式の比較。
