シーケンス制御の品質は、正常運転のラダープログラムが動くことだけでは判断できません。設備が停止した瞬間、センサーが来ないとき、作業者が復帰を要求したときに、どの状態へ移り、誰の権限で、どの証跡を残して再開するかまで決めて初めて、発注者が受け入れられる制御仕様になります。本稿では、状態表と故障注入を使い、PLC FAT・SATで異常復帰まで証明する実務を解説します。
シーケンス制御の発注で「正常に動く」だけでは足りない理由
製造装置の見積書には「PLCプログラム一式」「自動運転シーケンス」「調整費」と書かれていても、完成条件が具体化されていないことがあります。供給者はワークを投入し、起動し、加工し、排出する正常サイクルを完成させます。発注者もサイクルタイムと出来栄えを確認し、いったん合格と判断します。しかし量産では、材料切れ、センサー不成立、通信切断、空圧低下、途中停止、段取り変更、電源再投入などが必ず起こります。
このとき問題になるのは、ラダーの書き方より「状態の意味」が合意されていないことです。停止ボタンを押したときに保持する出力は何か、再開は中断位置からか原点復帰後か、タイムアウトは警告か異常か、品質判定前のワークは良品・不良品・保留のどれか。これらが曖昧なら、現場調整で一つずつ決めることになり、納期末に変更が集中します。

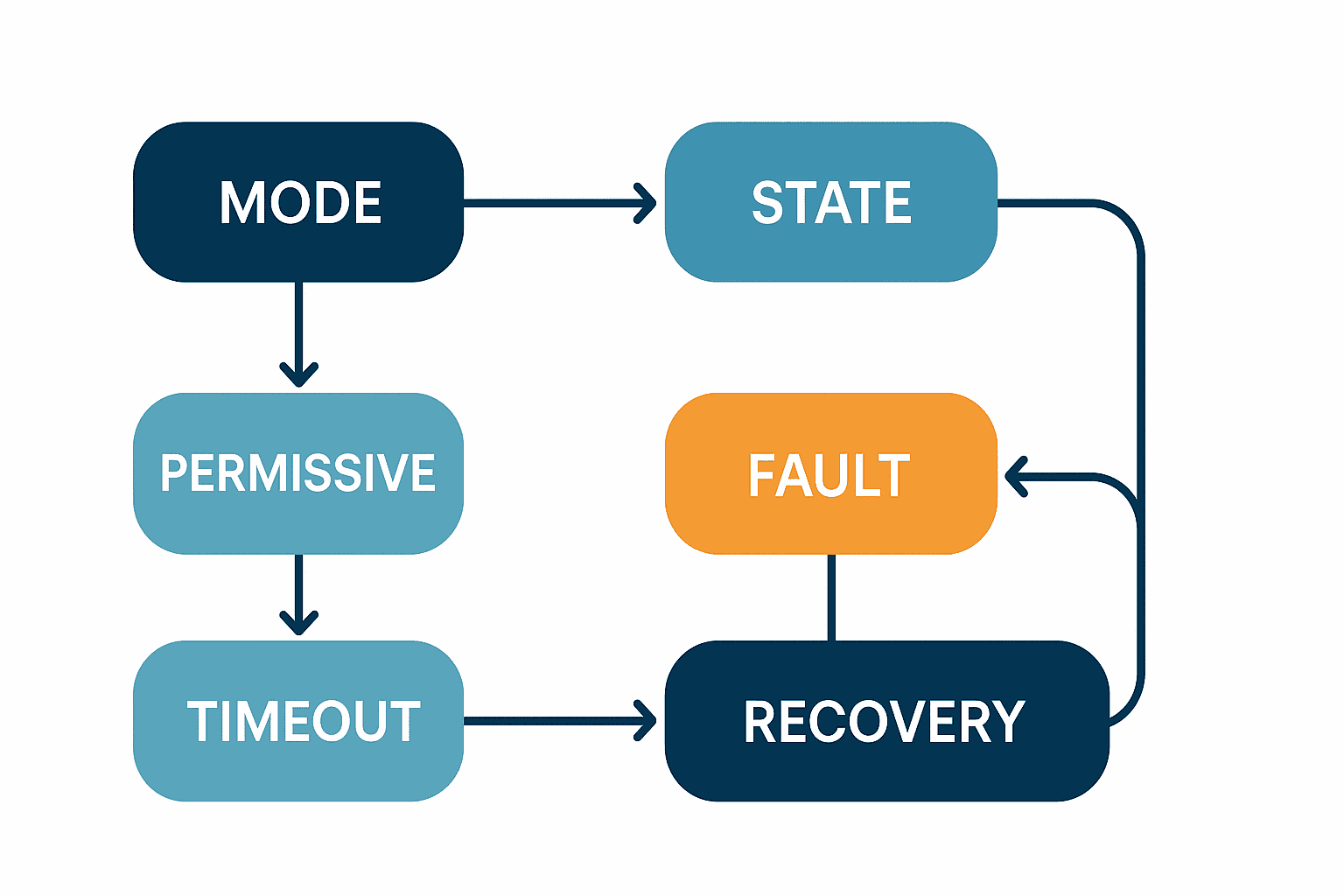

したがって発注境界は、プログラムの行数や画面点数ではなく、次の成果物で切るべきです。
| 発注成果物 | 合意すべき内容 | 受入証跡 |
|---|---|---|
| 運転モード表 | 自動、手動、段取り、保全などの選択条件と権限 | モード別テスト記録 |
| 状態遷移表 | 状態、遷移条件、遷移先、禁止遷移 | 状態表と実機ログ |
| 許可条件表 | 起動・継続・再開を許す入力と品質条件 | 条件成立/不成立の結果 |
| タイムアウト表 | 監視対象、開始点、期限、停止動作 | 故障注入の時刻記録 |
| 異常コード表 | 原因、表示、設備動作、品質影響 | HMI画面とイベントログ |
| 復帰仕様 | リセット権限、除去確認、再開地点 | 権限別の復帰テスト |
| 版管理表 | PLC、HMI、レシピの組合せ | チェックサムまたは版記録 |
| FAT/SAT仕様 | 入力、期待状態、合否、証跡 | 承認済み試験成績書 |
一般的な外注先の選び方や納品物の整理はタイでのPLCプログラム開発外注が参考になります。本稿はさらに範囲を絞り、停止・異常・復帰を検収可能な形へ変えることに集中します。
IEC 61131-3とSFCを「共通言語」にする
IEC 61131-3:2025は、プログラマブルコントローラ向けのStructured Text（ST）、Ladder Diagram（LD）、Function Block Diagram（FBD）の構文と意味を規定し、プログラムやファンクションブロックの内部構成に使うSequential Function Chart（SFC）の要素も定義しています。公開日は2025年5月22日、Edition 4.0です。重要なのは「どの言語が優れているか」ではなく、状態と処理をどう分ければ発注者・供給者・保全担当者が同じ理解を持てるかです。
LDはインターロックや入出力条件を追いやすく、STはデータ処理やレシピ検証を記述しやすい傾向があります。SFCはステップ、遷移条件、アクションを見せるため、順序制御の骨格をレビューしやすくします。ただしPLCopenの説明でも、SFCは遷移条件やアクションを他言語で表現する必要があり、単独の万能言語として扱うものではありません。
実務では「SFCでなければならない」と指定するより、次の分離を要求する方が効果的です。
- 状態・ステップと遷移条件が一覧で追えること
- 出力制御と状態判定が循環参照しないこと
- インターロック、許可条件、異常判定を区別すること
- 手動操作が自動運転の内部状態を壊さないこと
- 状態名、信号名、異常名の命名規則が文書とコードで一致すること
- 変更箇所と影響範囲を版差分で追えること
PLCopenのSoftware Construction Guidelinesには、コーディング規則、命名、ライブラリ構築、SFCのdo’s and don’ts、オブジェクト指向、ソフトウェア品質メトリクスなどの資料があります。これらは発注仕様の代わりではありませんが、供給者とのコードレビュー基準を作る土台になります。
運転モードと状態遷移を混ぜない
「自動」「手動」は運転モードであり、「停止中」「起動準備」「運転中」「一時停止」「異常停止」は状態です。両者を一つの整数や内部ビット列で表すと、組合せが増えたときに意味が崩れます。たとえば手動モードにも停止中と操作中があり、自動モードにも準備、運転、保留、停止処理があります。モードと状態を二つの軸に分けると、禁止すべき組合せを明示できます。
運転モード表で決めること
運転モードごとに、選択できる役割、切替前条件、有効な操作、速度や出力の制限、モード変更時の状態を定義します。「誰でも手動にできる」「自動中でも保全画面から出力を動かせる」といった実装は、操作ミスだけでなく検収漏れを生みます。
| モード | 主目的 | 切替前条件の例 | 権限の例 | 切替後状態 |
|---|---|---|---|---|
| 自動 | 定常生産 | 原点・安全条件・レシピ確認 | オペレーター | READY |
| 手動 | 個別アクチュエータ確認 | 自動停止、ワーク状態確認 | 教育済み担当者 | MANUAL IDLE |
| 段取り | 品種・治具変更 | 生産終了、残留ワーク処置 | 段取り担当 | CHANGEOVER |
| 保全 | 点検・診断 | エネルギー管理手順に従う | 保全権限 | MAINTENANCE |
表中の条件は設計例であり、実設備の安全要求を決めるものではありません。とくに保全時の危険源隔離や安全機能は、通常シーケンスとは別のリスクアセスメントに基づきます。
状態遷移表は「入口・滞在・出口」で書く
状態名だけでは検証できません。各状態について、入口アクション、滞在中の出力・監視、正常遷移、異常遷移、出口アクションを記述します。ISAが2022年に公開したISA-TR88.00.02-2022は、ISA-88の概念を自動機の状態とモードへ適用し、一般・個別状態モデル、手続き、実装例、タグ命名の例を扱うと説明されています。自社設備に状態モデルをそのまま当てはめるのではなく、共通語彙を作る参考にできます。
| 現在状態 | 入口処理 | 滞在中の監視 | 正常遷移 | 異常遷移 | 出口処理 |
|---|---|---|---|---|---|
| READY | レシピ・原点確認 | 起動許可 | STARTかつ全許可→STARTING | 許可消失→STOPPED | サイクルID採番 |
| STARTING | 必要出力を順次起動 | 起動応答 | 全応答→RUNNING | 応答期限超過→ABORTED | 起動結果記録 |
| RUNNING | 工程実行 | 品質・設備条件 | 工程完了→COMPLETING | 重大異常→ABORTING | 工程結果確定 |
| HELD | 品質状態を保持 | 再開条件 | 再開承認→UNHOLDING | 保持不可→ABORTING | 保持時間記録 |
| ABORTED | 危険でない停止状態へ | 原因・残留状態 | 原因除去と承認→CLEARING | 再発→ABORTED | 復帰証跡記録 |
状態名は例です。重要なのは、状態遷移がラダー内部の暗黙の自己保持ではなく、表とコードとHMIで同じ意味を持つことです。
許可条件、インターロック、異常を分ける
現場では三つをすべて「インターロック」と呼びがちです。しかし、起動を許さない条件、運転中に出力を止める条件、異常として記録すべき事象は目的が違います。混在すると、なぜ起動できないのか、異常リセットが必要なのか、入力が戻れば自動再開してよいのかが分からなくなります。
許可条件
許可条件は、操作要求を受け付ける前提です。原点確認、材料有り、下流受入可能、正しいレシピ、設備間ハンドシェイク成立などが該当します。不成立なら「起動不可理由」をHMIへ出し、異常履歴を無制限に増やさない設計が考えられます。
通常制御上のインターロック
通常インターロックは、工程の整合や機器保護のため特定出力を禁止します。たとえばクランプ確認前の加工開始禁止、上昇端確認前の搬送禁止です。解除後に自動復帰するか、再操作を要求するかを個別に決めます。
異常
異常は、オペレーターや保全担当者の対応、品質判定、履歴保存が必要な事象です。異常コード、発生状態、関連入力、対象ワーク、初回発生時刻、復帰時刻を記録できると原因分析が容易になります。「センサー異常」という大分類だけではなく、どの期待応答がどの期限までに得られなかったかを示します。
タイムアウトは単なるタイマー値ではない
タイムアウト仕様には少なくとも、監視開始条件、期待応答、期限、成立判定、期限超過時の遷移先、出力処置、品質処置、再試行可否が必要です。タイマー値だけを表にしても、いつ計時が始まるか不明ならFATで再現できません。
計算例（仮定）として、アクチュエータの通常応答が0.8秒、観測上のばらつき上限が0.3秒、通信・スキャン余裕を0.4秒と仮定する場合、初期監視値を 0.8 + 0.3 + 0.4 = 1.5秒 と置き、FATと実機SATのログで再調整する考え方があります。この1.5秒は一般推奨値ではなく、仮定に基づく例です。空圧、負荷、温度、設備劣化、PLC周期など実条件で妥当性を確認します。
タイムアウト後に同じ出力を出し続ける設計は、故障状態を悪化させることがあります。一方、直ちに全出力を落とすとワーク落下や品質不明を招く場合もあります。そこで「異常時の安全な状態」と「品質を保つ停止状態」を混同せず、リスクアセスメント、機械設計、工程要求を合わせて決めます。
異常コードとHMI表示を受入仕様にする
良い異常メッセージは、原因を断定するのではなく、PLCが観測した事実と次に確認する箇所を示します。「シリンダ故障」では、シリンダ本体、バルブ、空圧、配線、センサー、機械噛み込みのどれかを断定できません。「搬送前進指令後、前進端入力が監視期限内に成立しません」の方が観測事実に近く、保全員が調査しやすくなります。
異常コード表には次を含めます。
- 一意なコードと各言語メッセージ
- 発生可能なモード・状態
- PLCが観測した発生条件
- 設備が行う停止処理
- 対象ワークの品質状態
- オペレーターが確認する項目
- リセット可能条件と必要権限
- 自動再試行の有無と上限
- FATの試験ID
多言語工場では、翻訳文だけでなくコードを共通にします。タイ語HMIと日本語の保全資料で文言が違っても、コードが一致すれば会話とログ解析を接続できます。
異常復帰シーケンスは「リセット」と「再開」を分ける
リセットボタンで異常ビットを消し、そのまま出力が再始動する設計は避けるべきです。復帰は少なくとも、原因除去の確認、異常認知、設備状態の整合、ワーク品質判断、原点または再開地点の決定、再開承認に分けます。
復帰権限を決める
軽微な材料補給はオペレーターが復帰できても、サーボ追従異常、品質データ不整合、保護装置作動後は保全・品質担当者の確認が必要かもしれません。権限はHMIのログイン階層だけでなく、誰が何を確認したかを監査ログへ残す要件とセットにします。
残留ワークを扱う
途中停止したワークは、設備の機械状態が戻っても品質状態が戻るとは限りません。処理済み工程、測定値、トレーサビリティID、保持時間、再加工可否を確認し、再開、排出、隔離、廃棄のどれかへ遷移させます。PLCが品質最終判断を代行するのではなく、MESや品質手順との責任境界を明確にします。
電源再投入を独立ケースにする
電源断では揮発データ、出力状態、通信セッション、サーボ位置、外部装置の状態が変わります。通常の異常リセットと同じ復帰経路にすると、再起動直後に不整合が起きます。保持するデータ、初期化するデータ、再照合するデータを分類し、復電後状態を定義します。
レシピ版とソフトウェア版を組み合わせて管理する
PLCプログラムが同じでも、レシピ値、HMI設定、ロボットプログラム、ビジョン条件が違えば設備動作は変わります。検収時に「どのPLC版を使ったか」だけを記録しても再現性がありません。FATの試験結果には、PLC、HMI、ロボット、ビジョン、レシピ、図面の版を一つの構成として紐付けます。
版更新時は、変更理由、変更者、承認者、影響する状態・異常・品種、再試験範囲を残します。現場でオンライン修正した場合も正式版へ回収し、次の保守PC接続で古い版に戻らない運用が必要です。PLC更新・レトロフィットでは既設設備移行の論点を説明していますが、新設でも版の一貫性は同じく重要です。
状態表×故障注入でPLC FATを設計する
FATは正常運転のデモではなく、仕様の各要求を入力操作で再現し、期待状態・出力・表示・ログ・復帰を証明する場です。試験仕様を状態表から作れば、作成者の経験だけに依存せず、抜けを見つけられます。

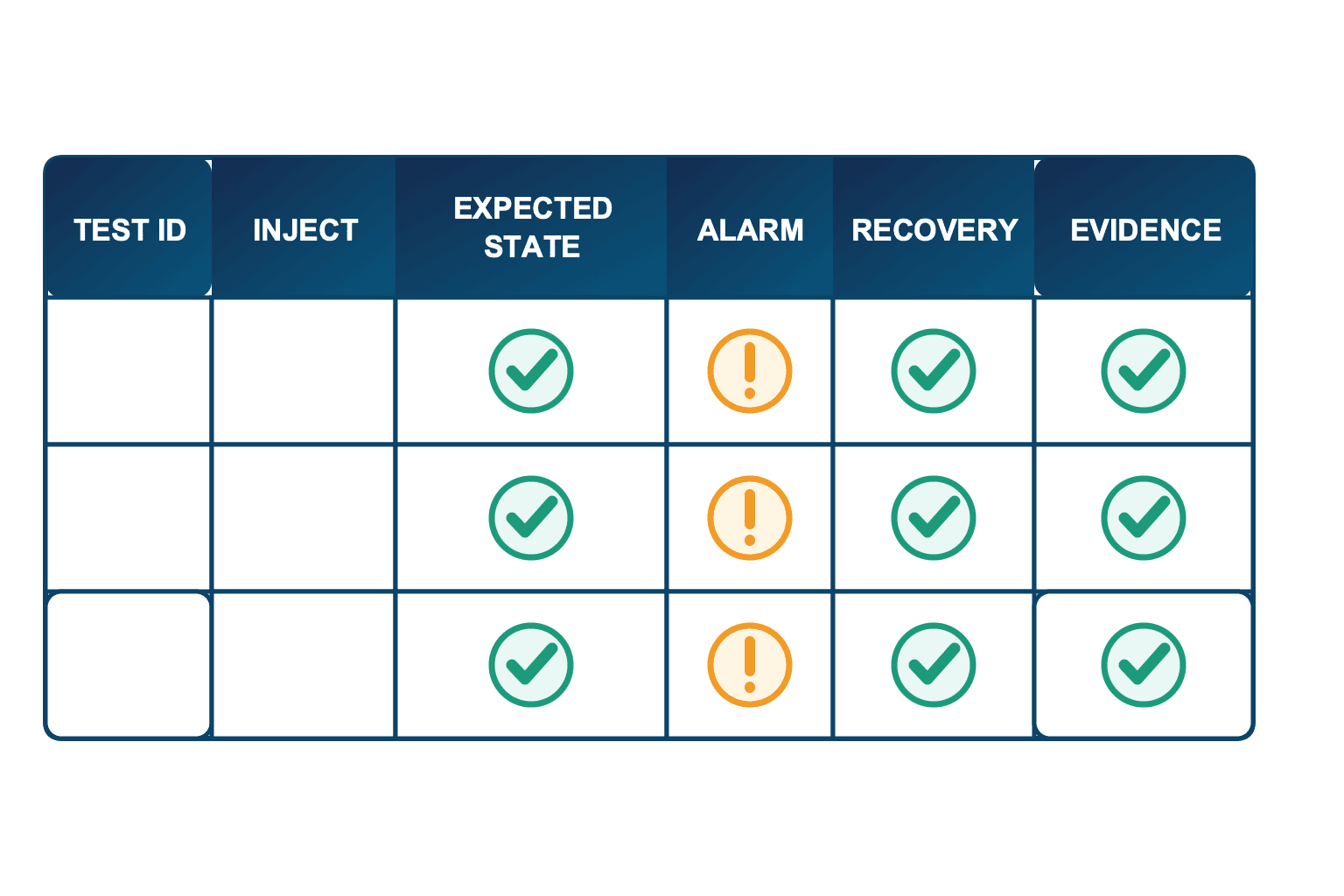

故障注入マトリクスの列
| 列 | 内容 | 記録例 |
|---|---|---|
| TEST ID | 要求と結ぶ一意ID | FAT-SEQ-xxx |
| 初期モード・状態 | 注入前の設備条件 | AUTO / RUNNING |
| 注入 | センサー固定、通信遮断など | 入力不成立を模擬 |
| 期待状態 | どこへ遷移するか | HOLDING→HELD |
| 出力・品質 | 出力処置とワーク扱い | 搬送停止、品質保留 |
| ALARM | コードと表示 | コード一致を確認 |
| RECOVERY | 除去、認知、復帰権限 | 保全権限で承認 |
| EVIDENCE | ログ、画面、動画、版 | イベントCSVと画面 |
試験ケースを状態から展開する
各状態について、正常遷移、許可条件不成立、期待入力が来ない、入力が途中で消える、停止要求、モード変更要求、通信断、電源再投入を検討します。すべての組合せを無制限に試すのではなく、リスク、発生可能性、検出困難性、品質影響を見て重点化します。
計算例（仮定）として、8状態に対して各3種類の代表故障を設定すると 8 × 3 = 24ケース です。さらに3運転モードすべてで繰り返すと72ケースになりますが、モード間で論理が共通なら代表ケースへ絞れます。この数は推奨試験数ではなく、範囲見積りの考え方を示す仮定です。
模擬方法を合意する
入力を強制する方法、シミュレータを使う方法、コネクタを外す方法では、再現性と安全性が違います。FAT前に、模擬可能な入力、実機でしか確認できない項目、強制解除の確認方法、テストモードのアクセス権を決めます。テスト用バイパスが量産版に残る場合は、権限・表示・自動解除・ログを要求します。
合否を観測可能にする
「正しく停止した」は合否条件になりません。期待状態、出力、HMIコード、品質フラグ、イベント時刻、復帰可能権限を列に分けます。試験者がPLCオンライン画面だけで判定すると、発注者が後から証跡を再確認できません。HMIイベント、CSV、トレンド、スクリーンショットなど、引渡し可能な証跡を定義します。
FATとSATの役割を分ける
FATで再現できるのは、盤・PLC・HMI・シミュレータまたは組立済み装置の範囲です。SATでは実際のユーティリティ、上位システム、前後設備、製品、作業者、ネットワーク条件を含めて確認します。FAT合格をもって量産条件すべてが確認済みとはしません。
| 確認項目 | FATで主に確認 | SATで主に確認 |
|---|---|---|
| 状態遷移ロジック | シミュレーションを含む全遷移 | 実設備条件で代表遷移 |
| I/O | 模擬または盤内信号 | 実センサー・アクチュエータ |
| タイムアウト | 論理と異常遷移 | 実負荷で時間妥当性 |
| 上位通信 | テスト環境・模擬応答 | 本番MES等との接続 |
| レシピ | 境界・不正値 | 実製品の承認条件 |
| 復帰 | 権限・状態・ログ | 現場手順と教育を含む確認 |
SATで調整した値やロジックは、FAT承認版との差分として管理します。現場調整を「微修正」と呼んで記録しないと、最終納品版、バックアップ、試験結果が一致しません。設備調達全体の仕様境界はタイでの専用機製作・調達も併せて参照してください。

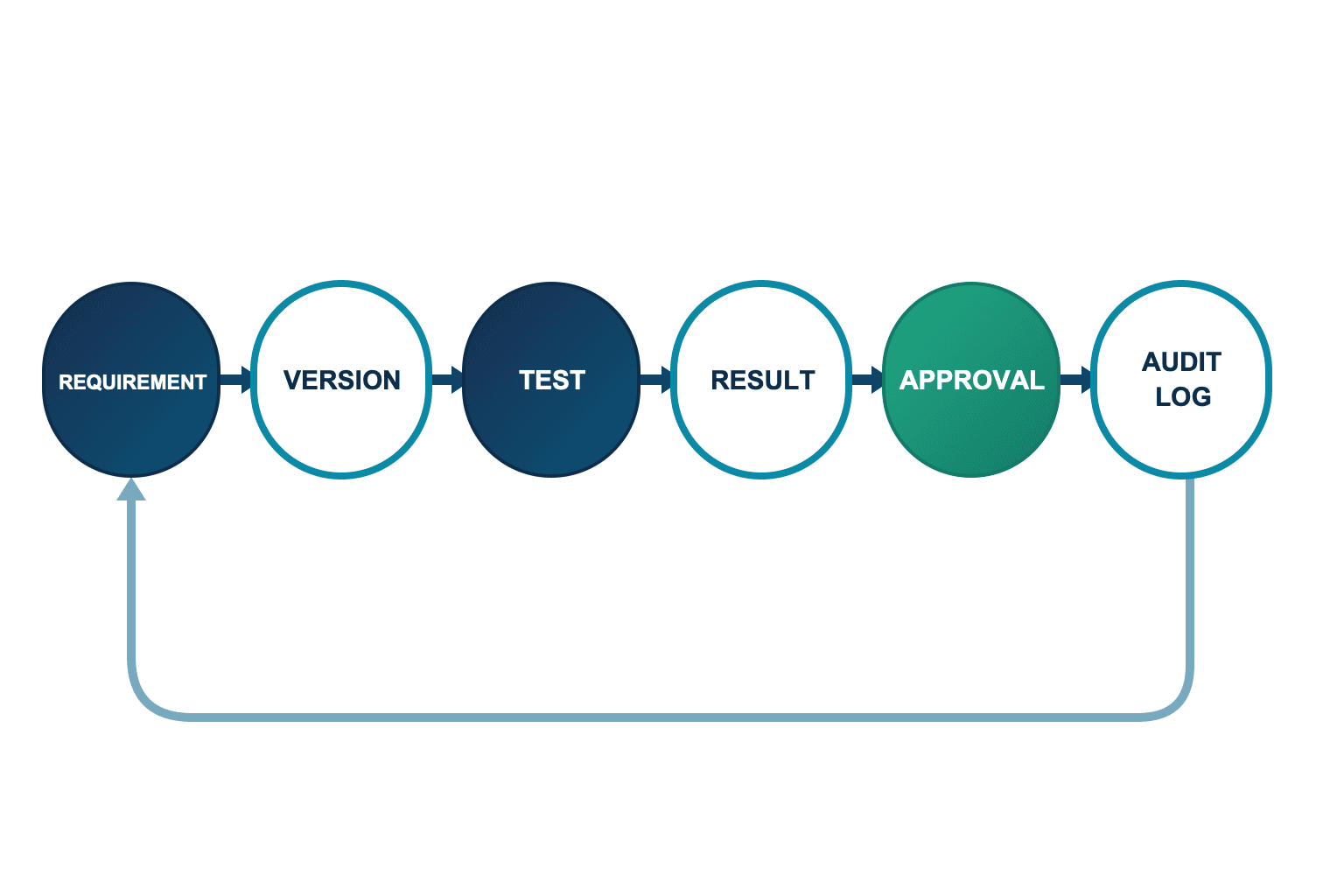

要求から監査ログまで証拠を一本につなぐ
試験成績書だけを作っても、要求やソフト版と結び付かなければ、変更後に何を再試験すべきか分かりません。要求ID、状態表、コード版、試験ID、結果、承認、イベントログを一つの証拠チェーンにします。
最低限、次の関係を追跡できるようにします。
- 顧客要求が、どのモード・状態・遷移へ反映されたか。
- その要求を実装したPLC/HMI/レシピの版は何か。
- どのFAT/SAT試験で確認したか。
- 実測結果と添付証跡は何か。
- 誰が、いつ、どの条件付きで承認したか。
- 量産中の異常・復帰ログで同じIDを追えるか。
この仕組みがあれば、「ある異常コードの表示文を変更した」「レシピ境界値を変えた」とき、再試験範囲を判断できます。監査ログは個人を監視するためではなく、異常復帰の事実、版、判断を再構成するために使います。保存期間やアクセス権は顧客の品質・セキュリティ方針に合わせます。
通常シーケンスと機能安全の境界
ここは最も重要な注意点です。通常PLCで組んだ停止条件、インターロック、非常停止の表示、異常復帰ロジックは、それだけで機能安全の要求を満たしません。ISO 12100:2010は機械類のリスクアセスメントとリスク低減の原則・方法論を扱い、ISOのページでは2022年にレビューされ確認済みとされています。ISO 13849-1:2023は安全関連制御システム部の設計・統合の方法論を扱い、ソフトウェアも範囲に含みます。
したがって、危険源の同定、必要なリスク低減、安全機能、要求性能、アーキテクチャ、診断、妥当性確認は、適格者が適用規格と機械のリスクに基づいて別途実施します。通常シーケンスの状態表は、安全機能の作動後に設備をどう管理し、原因除去後にどう再開するかを整理する助けにはなりますが、安全PLCや安全回路を置き換えません。
発注仕様では少なくとも、通常PLC、安全PLC/安全回路、ドライブ安全機能、機械的保護、作業手順の責任分界を示します。安全信号を通常PLCが参照する場合も、通常PLCの表示・履歴機能と、安全機能そのものを混同しない表現にします。
タイの設備投資で押さえるBOI情報
タイBOIの2026年上期発表では、Smart and Sustainable Industryに132件、合計171.58億バーツ（THB 17.158 billion）の申請があったと報告されています。これは申請活動の統計であり、個別プロジェクトの承認や優遇を保証する数字ではありません。
BOIの現行案内では、対象措置の最低投資額は土地代と運転資金を除き100万バーツです。また、適格投資額の50%を上限とする3年間の法人所得税免除、または機械・自動化・ロボット価値の少なくとも30%が国内自動化機械産業に連携・支援する場合に100%とする経路が案内されています。設備の内容、申請時期、費目、国内産業との関係などで判断が変わり得るため、自社案件の適格性と算定は必ずBOIまたは専門家へ確認してください。
シーケンス制御の状態表、版管理、FAT証跡は、投資効果や設備能力の説明を支える資料にはなりますが、BOI要件を自動的に満たすものではありません。技術検収と投資優遇申請の責任を分け、必要な証拠を早い段階で揃えることが大切です。
発注仕様書に入れる実務チェックリスト
見積依頼前
- 対象設備、製品、前後工程、上位システムの境界を示したか。
- 運転モードと状態モデルのたたき台を添付したか。
- 正常サイクルだけでなく、停止、保留、中止、異常、復帰を範囲に入れたか。
- 許可条件、通常インターロック、安全機能の用語を分けたか。
- 多言語HMI、異常コード、ログ出力の要求を示したか。
- PLC、HMI、ロボット、レシピを構成版として管理する要求があるか。
設計レビュー
- 全状態に入口、滞在、出口の定義があるか。
- 各遷移条件が一意で、禁止遷移が明示されているか。
- タイムアウトの開始点と期限超過動作が明確か。
- リセットと再開が分離されているか。
- 電源再投入、通信断、途中ワークの扱いがあるか。
- 通常制御が機能安全の代替のように記述されていないか。
FAT前
- 状態表から故障注入マトリクスを作ったか。
- 各試験の初期条件、注入方法、期待状態、合否が観測可能か。
- テスト用強制・バイパスの権限と解除確認があるか。
- 試験対象の全ソフト・レシピ版を固定したか。
- 不合格時の修正、再試験、条件付き承認の手順を決めたか。
- 証跡の形式と引渡し物を合意したか。
SAT・引渡し
- 実負荷でタイムアウトを確認し、変更差分を記録したか。
- 上位通信と前後設備を含む異常・復帰を確認したか。
- 役割別に復帰操作と品質判断を教育したか。
- 最終版バックアップと試験版が一致するか。
- オープン項目、暫定処置、完了期限、責任者を残したか。
- 量産後に異常ログを分析するレビュー方法があるか。
よくある失敗と修正方法
正常サイクル図だけで発注する
フローチャートに正常工程しかなければ、異常時の動作は供給者の標準や担当者判断になります。状態表に異常遷移と復帰条件を追加し、FATの試験IDを紐付けます。
ラダープログラムのレビューだけで合格を決める
コードレビューは重要ですが、入力を注入したときの外部観測結果を代替しません。状態、HMI、出力、ログ、品質フラグを含む試験結果で受け入れます。
すべての異常を一括リセットする
原因も権限も異なる異常を一括で消すと、再発と品質影響を追えません。異常クラスごとに認知、原因除去、設備整合、再開承認を定義します。
SATの現場修正を正式版へ戻さない
納品バックアップが現場版と不一致になり、次回保守で巻き戻ります。変更管理票に版、理由、影響、再試験を記録し、承認済み最終構成を再取得します。
FAQ
シーケンス制御とは何ですか？
定めた条件と順序に従い、設備の状態を遷移させながら出力や工程を進める制御です。実務では正常順序だけでなく、モード、許可条件、停止、タイムアウト、異常、復帰、ログまで含めて仕様化すると検収可能になります。
ラダープログラムとSFCはどちらを指定すべきですか？
設備、PLC、供給者の標準、保守体制で選びます。LDは接点条件を追いやすく、SFCは状態・ステップの骨格を共有しやすい特徴があります。形式の指定より、状態表とコードの対応、命名、遷移条件、テスト可能性を要求する方が重要です。
状態遷移制御のFATは何を確認しますか？
各状態からの正常・異常遷移、許可条件、タイムアウト、出力処置、HMI表示、品質フラグ、ログ、復帰権限を確認します。初期条件と故障注入方法を固定し、期待結果を観測可能な項目に分けます。
異常復帰シーケンスで最初に決めることは何ですか？
リセットと再開を分け、原因除去、設備状態、残留ワークの品質、再開地点、承認権限を決めます。電源再投入や通信復旧は通常リセットと別ケースで検討します。
PLC FAT受入テストだけで安全性を証明できますか？
できません。通常PLCのFATは通常制御の要求確認に役立ちますが、機械のリスクアセスメント、安全関連制御システムの設計・統合・妥当性確認を代替しません。適用規格とリスクに基づく機能安全活動が別途必要です。
BOIの自動化投資優遇は必ず受けられますか？
必ず受けられるものではありません。BOIの現行要件には投資額や費目、国内自動化産業との関係などの条件があります。案件ごとの対象性、算定、申請時期をBOIまたは専門家へ確認してください。
まとめ
シーケンス制御を検収可能にする鍵は、正常運転ラダーの完成ではなく、運転モード、状態遷移、許可条件、タイムアウト、異常コード、復帰権限、レシピ/ソフト版、監査ログを発注境界として定義することです。状態表から故障注入マトリクスを作り、FATとSATで期待状態・出力・品質・表示・ログ・復帰を証明すれば、納期末の解釈違いを減らせます。通常制御と機能安全を明確に分け、要求から版、試験、承認までの証拠チェーンを残すことが、量産後も保守できる設備につながります。
