産業用スリップリング選定｜タイ工場のEthernet・電力・受入試験

産業用スリップリングの選定では、「回転しながら電気が通ればよい」という条件だけでは足りません。回転テーブル、巻取機、ロボットの旋回部で、電力、センサー信号、産業用Ethernetを同時に通すと、電気定格、通信品質、機械寸法、周囲環境、保守方法が相互に効いてきます。本稿はタイ工場の設備設計・保全部門が候補を比較し、RFPからFAT、SAT、交換計画まで仕様に落とすための実務ガイドです。

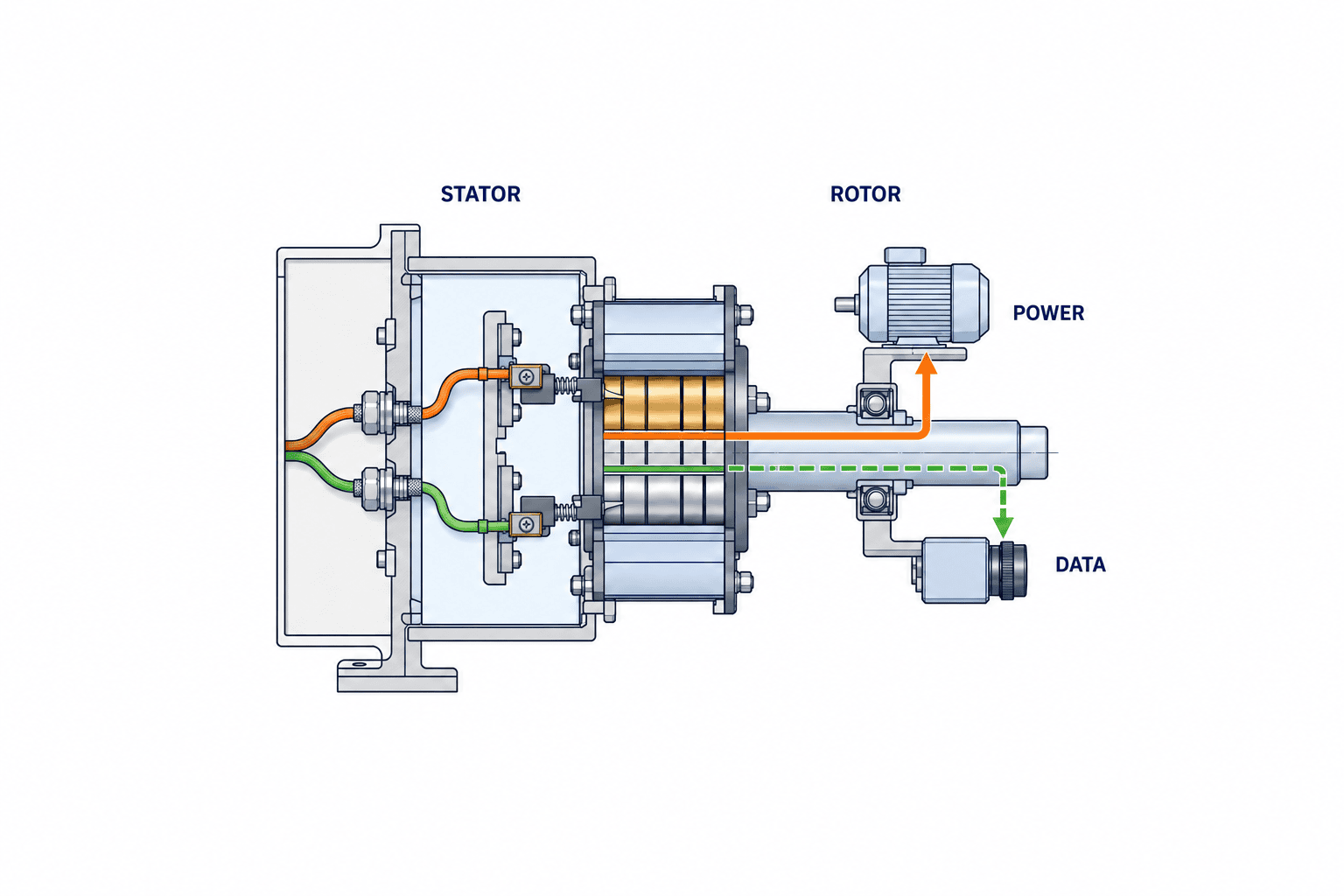

産業用スリップリング選定の出発点は「回転境界」

スリップリングは固定側と回転側の間で、接触子を介して電力や電気信号を渡す部品です。Moogは、回転リングと固定ブラシなどの摺動接点が回転境界をまたいで電力・信号を伝えると説明しています。SCHLEIFRINGは電力・信号・データに加え、構成によって流体や気体も回転境界を越えられると示しています。ここから分かる重要なことは、スリップリングを単独部品としてではなく、回転機械の「インターフェース一式」として扱うべきだということです。[1][2]

まず設備図面に固定側と回転側を一本の境界線で描きます。その線を横切るものを、電力、接地・保護導体、デジタル入出力、アナログ計測、エンコーダ、Ethernet、光、空気・液体に分類します。回転側の電動機やヒータが必要とする電流と、回転側のカメラやセンサーが必要とする通信を同じ「何極必要か」に丸めると、後で電源ノイズと通信不良の切り分けが難しくなります。Ethernetポートを電源用の空き回路へ割り当てる発想も危険です。通信回線の電気的特性は導体がつながるだけでは保証できません。

回転角も最初に確定します。一定角度の往復なら可動ケーブル、ケーブルベア、適切な余長処理で成立する可能性があります。連続で360度を超えて回る設備では、単純な配線の巻き付きが制約になります。スリップリングが必要かどうかは回転角、加減速、停止位置、稼働時間、ケーブルの許容曲げ、保守時のアクセスを合わせて判断します。採否を決める前に、設備側でケーブルをほどける構造があるかも確かめます。

回転側の負荷を「常時」「ピーク」「異常時」に分ける

必要電流は銘板値一つで決めないでください。連続負荷、起動・加速時のピーク、同時運転の組合せ、保護装置が動作するまでの条件を別々に記録します。電圧、AC/DC、周波数、各回路の電流、通電率、許容電圧降下、保護導体の扱い、絶縁上の分離条件を一覧化します。設備から「最大20 A」とだけ来た場合、それが一回路当たりなのか装置全体なのか、ピークなのか連続なのかを質問で解消します。製品ページに示された電流・電圧は特定型式の値であり、同じブランドの別構成へ転用してはいけません。例えばSCHLEIFRINGのMIA製品には、電力回路と100Base-TXデータユニットを組み合わせた具体例がありますが、数値を自工場の許容値とみなす前に構成コードと図面を照合します。[3]

過電流だけでなく発熱も設計対象です。カタログ条件と実機の周囲温度、筐体内の通風、隣接する熱源が違えば、製造者にディレーティングや取付条件の確認が必要です。接触抵抗の変動や接続端子の緩みは温度上昇につながり得るため、電流値だけではなく、測定点と受入時の温度条件をRFPに記載します。値の合否限界は対象型式、配線、測定方法に応じて製造者と合意します。

信号を「つながる」と「用途に使える」に分ける

24 Vのデジタル入力、低レベルのアナログセンサー、エンコーダ、Ethernetでは要求が違います。低レベル信号なら接触によるノイズが測定値に与える影響、エンコーダなら回転中の欠落・誤カウント、通信なら連続フレーム、再送、リンク復帰を確認します。Meridian Laboratoryは従来型のブラシ接点について、回転位置によって瞬時接触抵抗が変動し、アナログ電圧の読取りに影響しうると説明しています。つまり、電力用の接点方式をそのまま精密信号へ当てはめないということです。[4]

次の表を設備の回転境界表として使えます。数値欄は例示で埋めず、実測値か設計要求だけを書きます。

この表は製品仕様と試験計画を同じ行で結ぶためのものです。高いスペックを並べることが目的ではありません。実際には、既設のPLCや駆動機器が要求する方式を満たすことが先です。ネットワーク全体の設計を見直す場合は、当社の産業用ネットワーク構築ガイドも参照してください。

スリップリング Ethernet対応をどう判定するか

「Ethernet対応」とだけ書かれた見積書は比較に使えません。10/100/1000BASE-Tのどれを通すのか、何ポートか、RJ45かM12か、コネクタの配線とシールドをどう終端するのか、ケーブル長と敷設条件はどうかを明記します。PROFINET、EtherCAT、EtherNet/IPなど、実際に使う産業用プロトコルがあれば併記します。製造者の「Ethernet対応」が、必要な速度・回路構成・運転条件・プロトコルの組合せで成立するかを確認するためです。

MoogはEthernet用スリップリングの選定で、挿入損失、反射損失、クロストークを重要なパラメータとして挙げています。これらは伝送線路の信号対雑音比、ひいてはビットエラー率に関係します。したがって、端子間の導通試験だけで通信品質を判定できません。Moogの製品ページにはEthernetと電力・信号を組み合わせる構成が示されていますが、組合せが可能であることと、どの製品でも全条件を満たすことは別です。[5][6]

SCHLEIFRINGのMIAは電力・信号・データの機能ユニットを組み合わせる方式を示し、産業用Ethernetやフィールドバスに対応する構成を公開しています。Stemmann-Technikも接触板方式でLAN、フィールドバス、Ethernetと電力の伝送を説明し、別の金ワイヤ方式ではPROFINETへの対応を示します。[11]ただし同一メーカーでも方式ごとに許容回転数や寸法が違います。Meridian LaboratoryのM-Seriesは、必要な回路数と配線を確保した場合に複数の通信プロトコルを扱えると説明しています。これらは「スリップリングならどれでもEthernetが通る」という根拠ではなく、適切に設計された製品を選ぶ根拠です。[2][7][8]

電力とデータを同じ筐体に入れる場合

一体型には配線・取付を集約しやすい利点があります。一方で、電源回路、モータ駆動、センサー、Ethernetの配置、絶縁、シールド、接地、コネクタ引き回しを製品単体と設備全体の両方で見る必要があります。製造者が混載構成を提供していても、インバータが動く実機で通信が途切れないことは別途確かめます。

RFPには「制御盤から回転境界まで」と「回転境界から端末まで」の配線図を付けます。通信トラブルを切り分ける際、スリップリングだけを外してベンチで測るのでは原因を見落とすからです。既設機械のネットワークを流用する場合、対象ポートの速度設定、トポロジー、予備経路、スイッチのログ取得方法も揃えます。リンクアップだけで合格にせず、回転・停止・加減速・電源負荷変動の各状態でエラーや再接続を記録します。

光や非接触方式を候補に残す判断

電気接点でのEthernet伝送が唯一の選択肢ではありません。光ファイバー回転継手や非接触データ伝送、電力と通信を分けた構成も候補です。SCHLEIFRINGは光回転継手を電磁干渉に影響されにくい光伝送として紹介しています。ただし光にすれば電力まで同じ経路で伝送できるわけではなく、別の電力経路と接続・保守方法が必要です。判断軸は必要帯域、損失許容、ノイズ環境、既設ケーブル、回転機構、ライフサイクル費用です。「光の方が常に優れる」といった一律の結論は避けます。[2]

回転体の電力・信号伝送を機械仕様に変える

電気表が完成しても、現物に収まらなければ採用できません。内径が必要な中空軸タイプか、軸端へ付けるタイプか、ローター側・ステーター側のどちらに何を固定するかを機械図に示します。外径、全長、自由内径、取付フランジ、取付方向、軸芯ずれ許容、許容トルク、ケーブル出口、曲げ半径、保護カバーとの干渉を確認します。回転側のケーブルを固定せず接点にねじり荷重を与える設置は避け、ストレインリリーフの位置を図面化します。

平均回転数だけで選ばず、最高回転数、加減速、逆転頻度、1日当たりの回転回数、連続運転時間、停止位置を記載します。製造者が示す寿命を回転数で表す場合、設計上は実際のサイクルから交換目安を計算できますが、その数値は型式と運転条件に依存します。公開ページにある「最大何回転」「保守不要」を全製品へ拡張しないことが重要です。SCHLEIFRINGのショップにはMIAの特定シリーズについて寿命や保守の説明がありますが、同社のサービスページは一般のスリップリングについて適切な保守の重要性も明示しています。矛盾ではなく、方式・製品・使用条件が異なるためです。[2][9]

環境も一覧にします。温湿度、洗浄水、粉塵、油ミスト、薬液、振動、衝撃、周辺の溶接・インバータ、屋内外、腐食性雰囲気、清掃方法です。IP等級は製品の保護構造を示す一項目ですが、実際の設置位置でケーブル引出口や接続箱も含めて要求を満たすか確認します。食品・医薬品ラインなら材質と清掃手順、爆発危険区域なら当該区域と適合認証の照合が別途必要です。製品写真が似ているだけで代替品と判断しないでください。

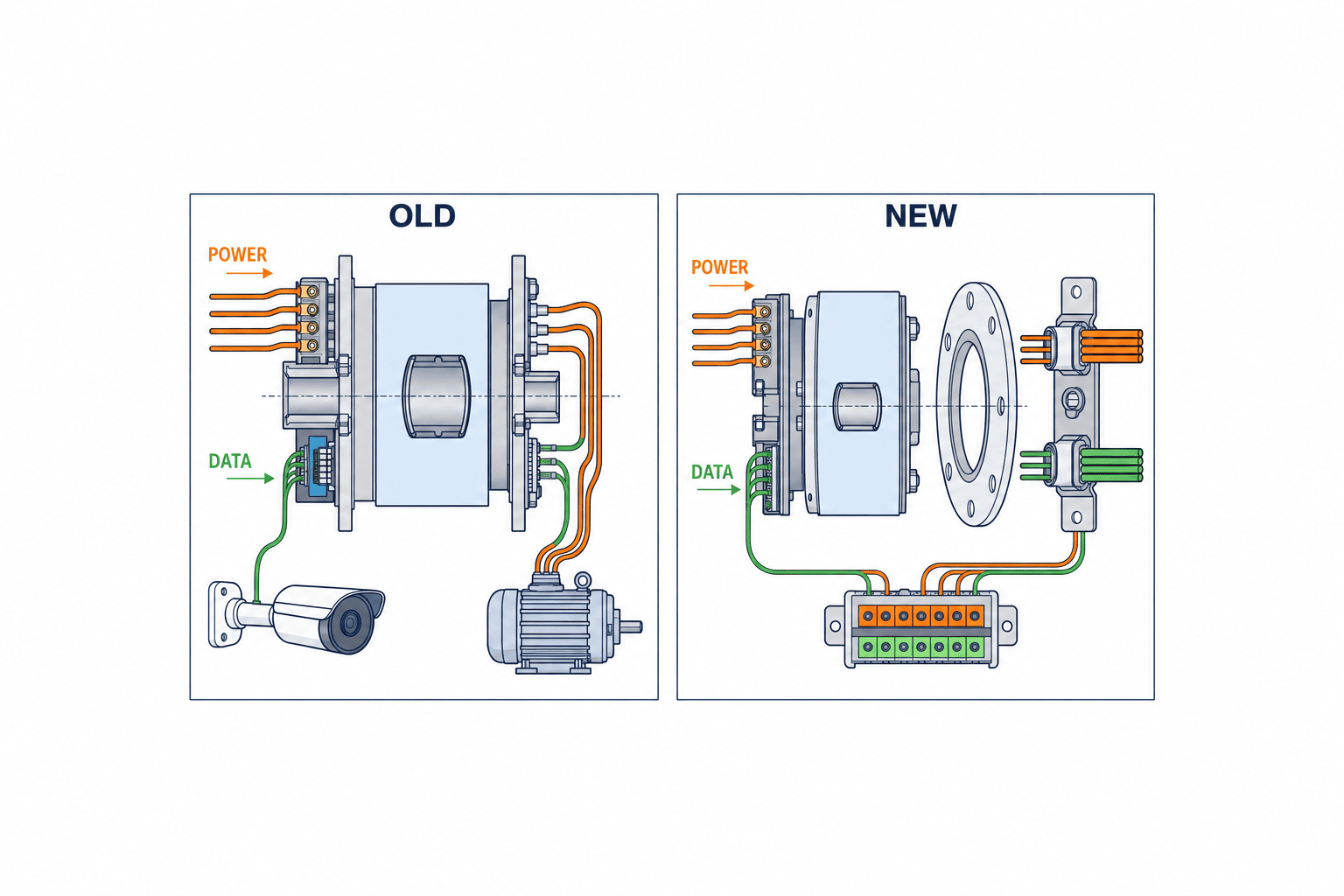

既設機械の交換では互換表を先につくる

回転機械のスリップリング交換は、外形寸法だけを合わせる仕事ではありません。既設品の銘板、図面、端子番号、ケーブルの色・線番、電源と通信の分離、接地、固定方法、回転方向、稼働中のエラー履歴を収集します。廃番品なら、現物の分解前に端子台、コネクタ、ケーブル出口、取付面の写真を残します。可能であれば稼働状態の通信ログと温度も残し、交換後の比較基準にします。

互換表には「同じ」「変更」「未確認」の三値を使います。未確認を空欄にしないことで、発注前の宿題が明確になります。

同じ機械で回転軸の計測も計画するなら、センサーの機械据付と信号取り出しは一緒に考えます。当社の回転トルクセンサ選定ガイドは、軸芯、継手、実機受入を整理する補助資料です。

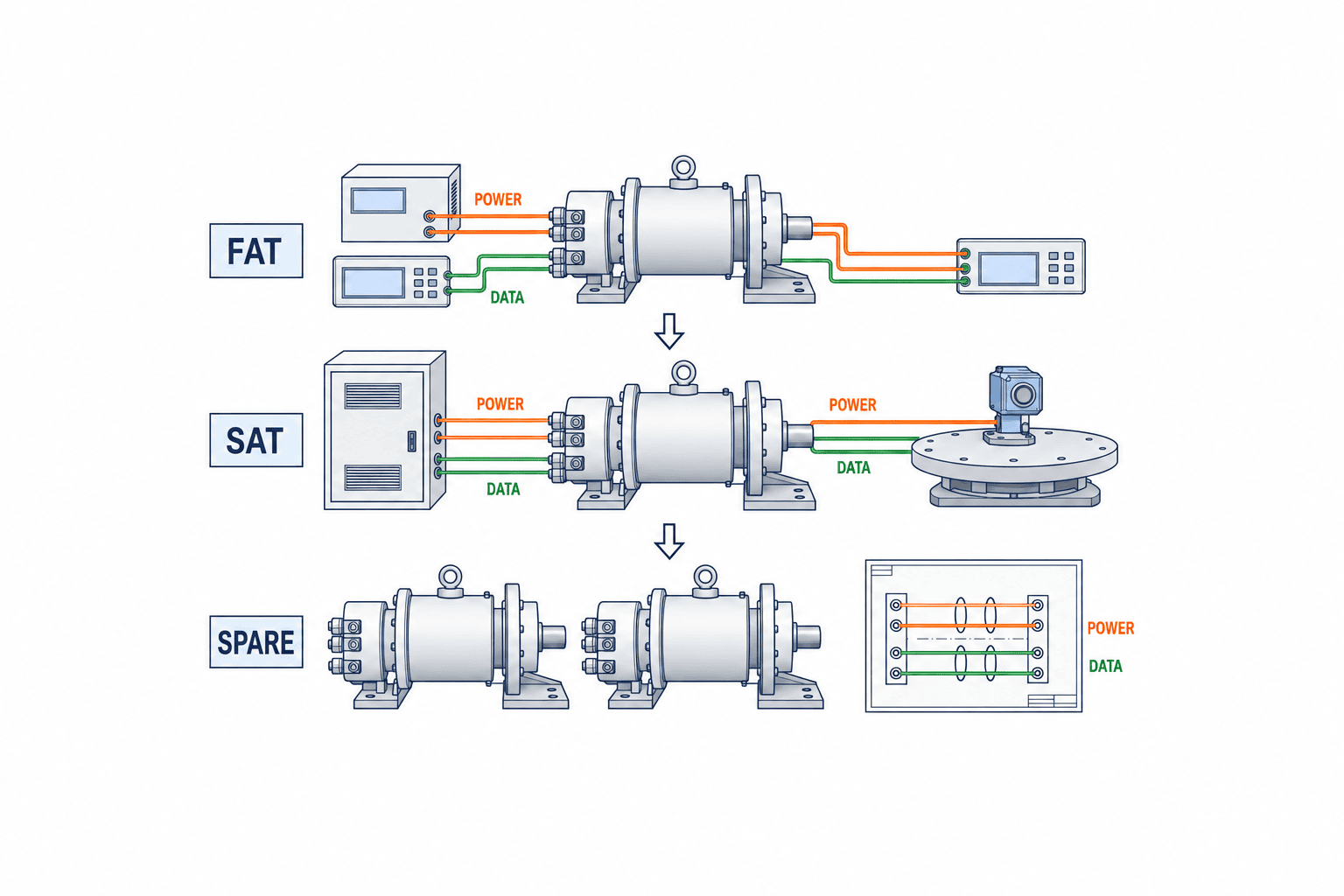

スリップリング RFP・FAT・SATを一本の仕様につなぐ

調達の失敗は見積り時に曖昧だった言葉が、受入時に初めて争点になる形で起きます。そこでRFPの各要求に「提出物」「試験方法」「合否基準」「責任者」を対応させます。合否値をこの記事から借りず、設備の要求値と製造者の保証値で決めます。FATは出荷前の製品・組立の確認、SATは設置後の設備全体での確認として分けます。FATで合格しても、現地のケーブル、インバータ、接地、筐体熱、ライン制御との相互作用はSATで残ります。

RFPに必要な情報

設備の目的、回転境界図、電気回路一覧、通信プロトコル、機械図、環境条件、保全・安全要求、数量・予備品、提出図書、FAT/SATの立会範囲を一式で渡します。見積り回答には、適用型式と構成コード、要求への適合・逸脱、根拠となる図面・データシート、端子表、ケーブル仕様、製造と検査の範囲、保証条件、消耗品・交換品、現地作業の範囲を求めます。納期やタイ国内の在庫・サポート体制は販売窓口へ個別に確認し、確認前に「現地で即納」などと社内計画へ織り込まないでください。

質問票では「対応可能ですか」より「どの型式・構成で、どの運転条件まで、何で検証しますか」と問います。特にEthernetは対象物理層、ポート数、実ケーブル長、シールド、回転時の挿入損失・反射損失・クロストークに関する資料を求めます。必要なら実プロトコルでの通信試験条件を製造者と合意します。Moogが挙げる電気的パラメータは理由を説明しますが、製品ごとの数値と試験条件を供給者から取得することが肝心です。[5]

FATで確認する順序

最初に型式・シリアル番号・図面版数・回路表・コネクタを照合します。次に製造者が合意した条件で導通、絶縁、保護導体、回転トルク、外観を確認します。続いて代表負荷で電力回路の温度や電圧降下を確認し、一般信号、アナログ、エンコーダ、Ethernetを順に試します。混載品では電力負荷をかけた状態の通信試験を省略しないようにします。起動・停止・定速・最高速度・逆転など、要求された運転状態を試験表に並べて記録します。

EthernetのFATはリンクLEDを見るだけでは不十分です。端点機器、試験トラフィック、時間、回転速度、負荷、エラー数、再送、リンク断、復帰時間の記録方法を試験前に決めます。製造者の実施する専用測定と設備側のアプリケーション試験を区別します。例えばビットエラー率の試験が必要なら、機器、時間、負荷、合否の統計的意味を合意します。根拠のない「エラーゼロ」を短時間観察だけで保証条件にしないでください。

SATで現地条件を再現する

タイ工場のSATでは、搬入品が承認図どおりに取り付いたことを確認してから通電します。回転部のガード、固定側の保持、ケーブルのストレインリリーフ、端子締付、保護接地、導通と絶縁を施工手順に従って確認します。製造者の指示に反する開放・潤滑・清掃は行いません。無負荷で回転・異音・引っ掛かりを見た後、段階的に電力・信号・通信を有効にし、通常運転と負荷変動を試します。

SATの通信試験では、盤内配線、スイッチ、PLC、回転側端末を含めた経路でログを採ります。FATと同じ条件で比較できる項目は並べ、現地固有のノイズや熱、ライン制御の影響は別に記録します。不具合が出たら回転状態、負荷、時刻、アラーム、接続機器を一緒に残すと、接点、ケーブル、スイッチ、端末のどこで現象が起きたか追いやすくなります。タイ語・日本語・英語の担当者が混在する現場では、合否表の項目名、版数、署名者を共通にします。

回転機械のスリップリング交換と保守を購買時に決める

スリップリングの接点方式には種類があり、保守条件は一様ではありません。Meridian Laboratoryは従来型のブラシとリングの摩耗や粉塵による接触抵抗への影響を説明し、SCHLEIFRINGは製品によって保守不要のものもある一方、保守が必要なものは取扱説明書を参照するよう案内しています。交換判断を「何年経ったら必ず交換」に固定するより、製造者指定の点検項目、実回転数、温度、通信エラー、摩耗や粉塵の状態を組み合わせます。[4][9]

保全計画には、誰がどの状態で点検するか、停止・隔離・再起動の手順、清掃や潤滑の可否、予備品の型式・保管条件、交換後の再試験を入れます。予備品を一つ買って棚に置いても、端子表や構成コードが古いと短時間で交換できません。シリアル番号、図面版数、ケーブル長、コネクタ、ファームウェアや関連ネットワーク設定がある場合は一緒に管理します。SCHLEIFRINGは修理、近代化、文書、予備品管理をサービス項目として挙げています。購入時に保守資料とサポート条件を確認する実務上の根拠になります。[10]

交換後は「回る」「通電する」で完了にせず、初期受入で決めた代表負荷と通信試験を再実施します。交換前後で比較する指標を決めておけば、改善したのか、別の場所に異常が残ったのか判断できます。既設品の故障原因が接点以外のケーブル、機械的偏心、盤内ノイズだった場合、新品のスリップリングだけを替えても再発します。停止時間を短くしたいほど、交換前の故障切り分けと交換後のSATを省かないことが重要です。

見積り比較は購入価格で終わらせない

比較表には本体、取付改造、ケーブル・コネクタ、試験、予備品、保守、停止時間、将来の交換を含めます。候補Aが安価でも特殊ケーブルや長い停止を要するなら、総費用が逆転することがあります。逆に高機能品でも、設備の通信速度や環境が要求しない機能のために費用を払う必要はありません。判断は要求への適合、検証可能性、現地実装、保守可能性を同じ表で比較します。

RFP回答で「すべて対応」と書かれていても、適用型式、図面、試験記録、逸脱表が付かなければ評価は保留です。製造者の公開資料は候補を絞る入口です。発注の根拠は対象型式の承認図と契約に紐づく仕様に置きます。 設備メーカー、制御盤メーカー、スリップリングメーカーが別々の場合、境界の端子を誰が設計し、誰が検査し、現地で誰が不具合を受け付けるかを発注書に明記します。供給範囲に含まれるケーブル長やコネクタ加工も書き、現地工事側が追加する部材を区別します。FATの成績書だけ渡してSATの立会いが含まれない契約なら、その空白を設備側が引き受ける計画にします。責任者が決まっていない「現場調整」は、納期遅延の原因になりやすい項目です。FA設備全体の発注で責任境界を整理する際は、当社のFAシステム構築の発注ガイドも参考になります。

回転境界表を現場で完成させるための聞き取り順序

設計担当だけで表を埋めると、現場の運転方法が抜けます。最初に生産担当へ、連続運転かバッチ運転か、段取り替え時に逆転するか、清掃時に回転部へ水や薬剤を使うかを聞きます。次に電気担当から回路図、ブレーカ、インバータ設定、接地経路を集めます。制御担当にはPLCの通信方式、周期、異常時の停止条件、保守時に参照できるログを確認します。最後に保全担当へ、点検できる方向、停止可能時間、既設品の交換履歴、夜間の一次対応を聞きます。この順序なら「設計上は可能だが現場では開けられない」という構成を早く発見できます。

情報が未確定なら仮定と期限を明示します。「Ethernet 1ポート」とだけ書かず、「100BASE-TX、PROFINET、回転側カメラとは別系統、コネクタ形式は設計凍結までに確定」など、決まっているものと決まっていないものを分けます。未確定項目がある見積りを比較する場合は、各社が同じ仮定で価格と納期を出したかを確認します。そうしないと、安い見積りは単に難しい回路を含んでいないだけかもしれません。

候補品の比較表は「仕様値」と「証拠」を別列にする

メーカー資料には標準品、オプション、受注設計品の説明が混在します。候補比較表では、カタログ上の最大値ではなく、見積り対象の構成コードを一行目に固定します。そのうえで回転数、回路数、電流、通信方式、IP等級、寸法、寿命の各セルに「該当型式のデータシート」「承認図」「製造者回答」「未提出」のどれを根拠にしたかを入れます。営業資料にある一般論をそのまま適合証拠にしないためです。

比較時には必須条件と希望条件も分けます。保護導体、必要回路、最大回転数、必要通信、取付寸法、安全上の要件は必須です。余分なポート数、将来拡張のための内径、より長い公称寿命などは投資対効果を見て評価できます。必須項目に未提出がある候補は、価格順位を付ける前に照会します。候補が二社以上なら同じ質問票で回答を回収し、条件の違う「対応可」を並べて点数化しないようにします。

異常時の切り分け方法も受入条件に含める

現場で通信断が出た場合、直ちにスリップリングの故障と断定できません。固定側スイッチ、ケーブル、コネクタ、回転接点、回転側端末のどこでも断が起きます。受入時に固定側と回転側で採れるログの位置を決め、エラー発生時刻を設備アラームと合わせて記録できるようにします。回転角度に依存する現象なら、同じ角度で再現するか、負荷電流と同期するかを確認します。再現試験は安全な停止条件で行い、無理な連続運転をしません。

この切り分け計画があると、交換品の手配も適切になります。接点の摩耗が確認できないまま本体を交換すると、ケーブル固定不良や電源ノイズが残り、停止を二度繰り返します。逆に接点の症状とログが揃えば、製造者へ修理か交換かを具体的に相談できます。保守契約ではログの提供形式、一次回答の窓口、現地作業と返送修理の分担を確認しておきます。

FAT・SATの判定票は「条件」「観測」「処置」を同じ行に残す

受入試験で「通信良好」「温度問題なし」と書くだけでは、後日の比較に使えません。判定票には試験時の構成コードとシリアル番号、図面版数、回転数、回転方向、電力負荷、運転時間、周囲温度、使った端末とケーブル、観測した値、合否、逸脱時の処置を一行で残します。通信の場合は、どの端末からどの端末まで流したか、途中のスイッチが何台あるかも記載します。測定器の名称と設定を記録しておけば、交換後に同じ条件を再現しやすくなります。

合否条件には「いつ測るか」を含めます。停止中に良好でも、起動直後、加速、最高速度、逆転、電源負荷の切替で不安定になる場合があります。全状態を長時間試す必要があるとは限りませんが、設備の実際の運転パターンから故障が生産へ影響しやすい状態を選びます。試験中の異常は、再現性がないからと消去せず、時刻、状態、ログ、写真を付けて残課題表へ移します。原因を切り分けるまで仮合格とするのか、再試験を必須にするのかを事前に決めておくと、納期が迫る現場でも判断がぶれません。

サンプルの表題は「電源負荷変動中のEthernet通信」です。条件欄には該当モータの運転モード、回転速度、ケーブル構成、端末間の通信負荷を記入します。観測欄にはリンク断、エラー、再送、端末のアラームとタイムスタンプを記入します。合否欄には設備が許容する通信停止と復帰条件を記入します。判定値は設備の制御要求と供給者の保証に基づき承認するもので、記事中の仮の数字を写してはいけません。同じ判定票をFATとSATで使い、現地だけ追加される盤内配線やインバータ運転条件を別欄に追記すると比較できます。

制御・安全・機械の責任境界を決める

スリップリングが信号を伝えられることと、その信号を使う設備が安全に動くことは別の判定です。安全停止やインターロックに関わる回路を通す場合、機械全体の安全設計担当が適用可能性と故障時の振る舞いを評価します。メーカーの通信対応表だけを根拠に、安全機能の成立まで認めないでください。RFPには安全関連回路があること、要求する診断や停止状態、試験の担当範囲を明示し、部品供給者と設備インテグレーターの分担を文書にします。

機械側では軸芯、取付面、固定側の回り止め、ケーブル固定、ガードの設計者を決めます。電気側では配線・接地・過電流保護、制御側では通信設定と異常時の制御、保全側では点検と予備品を担当します。一つの不具合が複数の領域にまたがるため、引渡し時には最新版の回路図と機械図を同じ文書番号に紐づけます。ベンダーごとに別々の版を持つと、端子が一つ変わっただけでも責任の空白が生じます。

タイ工場での保守引継ぎは現場の言語と停止枠まで具体化する

海外メーカーの英語マニュアルを保管するだけでは、夜間の現場対応には足りません。タイ語で一次点検する担当者が、どの表示を読み、どのログを保存し、どの条件で設備を停止し、誰へ連絡するかを一枚の手順にします。電気的な測定や筐体の開放は、資格・権限とメーカー指示に従う担当者へ限定します。写真付きの端子位置、回転側と固定側の見分け方、予備品の保管場所を手順に添えます。

生産計画上の停止枠も確認します。交換作業そのものが短くても、冷却、隔離、ガード撤去、配線確認、再試験、ライン立上げに時間がかかります。見積りには「本体交換時間」だけでなく、停止から再稼働までの作業範囲を分解して記載してもらいます。夜間や休日の現地対応、代替機の貸出、タイ国内の在庫などはメーカーの一般サイトから推測せず、見積り時に実際の窓口へ確認します。確認済みの条件と未確定の条件を分けておけば、調達判断と停止計画を混同せずに済みます。

予備品は「同じ型式」だけで判断しない

予備品の管理台帳には、型式とシリアル番号だけでなく、構成コード、端子表の版数、ケーブル長、コネクタの向き、取付部品、試験成績書の所在を書きます。同じシリーズ名でも、電力回路の数やEthernetのポート数が違えば入れ替えられません。購入後に設備改造があった場合は、実機と予備品の差分を再確認します。定期点検の際に予備品の包装、保管環境、付属品が揃っているかも確認すれば、停止時に初めて欠品に気づく事態を減らせます。

保守連絡票には、現象を「通信が時々切れる」とだけ記載しないで、発生した日時、回転速度、角度や方向、稼働中の負荷、関連アラーム、発生前に交換した部品を記録します。同じ症状が一定角度で再現するのか、負荷電流が変わる時だけ出るのかで、調べる順番が変わります。製造者へ送る情報をあらかじめ決めておくことは、故障時の往復連絡を減らす現実的な対策です。交換後の記録も同じ様式に残せば、部品交換によって症状が消えたのか、別の運転条件で再発したのかを確認できます。設備ごとに交換年月日、使用した予備品、実施した試験、残した未解決項目を引継ぎ、次回の停止計画に反映します。現場の経験を個人の記憶だけに頼らず、後任が同じ判断を再現できる状態が保守性です。

よくある質問

スリップリング Ethernet対応ならEtherCATやPROFINETも使えますか？

名称だけでは判断できません。対象製品の物理層、通信速度、ポート構成、ケーブル・コネクタ、実プロトコルの試験条件を確認します。製造者によっては複数の産業用プロトコルに対応する構成を示していますが、それは当該構成の条件付きです。設備の周期・安全機能を含めた動作をFAT/SATで確かめてください。[2][7][8]

回転体の電力信号伝送を一台にまとめてもよいですか？

製造者がその組合せを設計・保証する場合は候補になります。ただし電力負荷をかけた状態の通信、ノイズ、温度、絶縁、接地を確認する必要があります。電力用と信号用を物理的に分ける構成も比較し、設置スペースと保守性を含めて選びます。

スリップリングのRFPで最初に渡すべき図面は何ですか？

固定側と回転側の境界図、回路表、取付寸法図、配線・接地図です。これに回転数、温湿度、洗浄条件、ケーブル出口、FAT/SATの合否項目を添えます。これらが無いと、見積りの構成と受入試験がかみ合いません。

回転機械のスリップリング交換時期は何で決めますか？

製造者の型式別保守指示と、実際の回転サイクル、接点・ブラシの状態、温度、電圧降下、信号品質、通信ログを合わせます。単一の年数や他社製品の公称寿命を流用しません。生産停止に直結する設備は、交換品の構成と試験手順を停止前に用意します。[4][9][10]

まとめ

産業用スリップリング選定は、回転境界を横切る電力・信号・データ・媒体を洗い出し、機械寸法と環境条件を重ね、型式ごとの証拠で候補を絞る作業です。Ethernetでは導通だけでなく伝送特性と実機通信を見ます。RFPの一行をFAT・SATの合否に結び、保守・交換の図面と手順まで受け取って初めて、タイ工場で使い続けられる仕様になります。
