工場排水処理におけるORPセンサーの選定と運用は、タイの製造業現場において極めて実務的な課題です。特に多様な化学薬品や金属を扱う現場では、単なるpHやBOD/COD測定だけでは把握できないプロセス挙動の把握や、薬品注入の最適化、異常検知の迅速化が求められます。本記事では、タイの工場排水処理現場を想定し、ORPセンサーの設置ポイント選定から、データ活用、メンテナンス、調達、FAT/SAT、よくある失敗例まで、現場導入に直結する具体的な手順と注意点を解説します。
ORPで分かること・分からないこと：pH・BOD/CODとの比較、ORPとEh・基準電極の違い
ORP（酸化還元電位）は、排水中の酸化・還元反応の傾向を示すプロセス指標です。これは主に、排水処理プロセスの制御や異常検知、薬品注入のタイミング判断などに利用されます。しかし、ORPはpHやBOD/CODと異なり、特定の物質濃度や法令遵守を直接示すものではありません。
ORP・pH・BOD/CODの比較表
| 指標 | 意味・用途 | 測定方法 | 利点 | 限界・注意点 |
|---|---|---|---|---|
| ORP | 酸化還元反応の指標。プロセス制御や異常検知 | 電極式 | 連続監視、即時応答 | 物質特定不可、基準電極・温度依存 |
| pH | 水素イオン濃度の指標。中和・腐食管理 | 電極式 | 連続監視、法令基準に近い | 緩衝液や混合の影響大 |
| BOD/COD | 有機物負荷の指標。該当する排水条件の確認 | 分析試験 | 指定された分析方法で条件と照合可能 | 迅速測定不可、連続監視困難 |
ORPは「Eh（標準水素電極基準）」や「Ag/AgCl基準」など、基準電極の種類や温度によって絶対値が変動します。したがって、mV値の絶対値や閾値を他現場や文献と単純比較することはできません。ORP値は、現場のプロセス状態や薬品注入の変化を相対的に監視するための“傾向把握”に適しています。
また、BODやCODは排水の有機物負荷を示し、該当する許可条件や契約で要求される項目は、指定された採水・分析方法で確認する必要があります。ORPはこれらの値を直接換算するものではなく、あくまでプロセス管理や異常検知の補助指標です。
排水経路のマッピングと測定ポイント選定：代表性・設置深さ・混合・デッドゾーンの回避
タイの工場排水処理では、複数の工程排水や薬品注入ポイントが存在するため、ORPセンサーの設置場所選定が重要です。以下に、代表的な測定候補ポイントを挙げ、設置時の注意点を具体的に解説します。

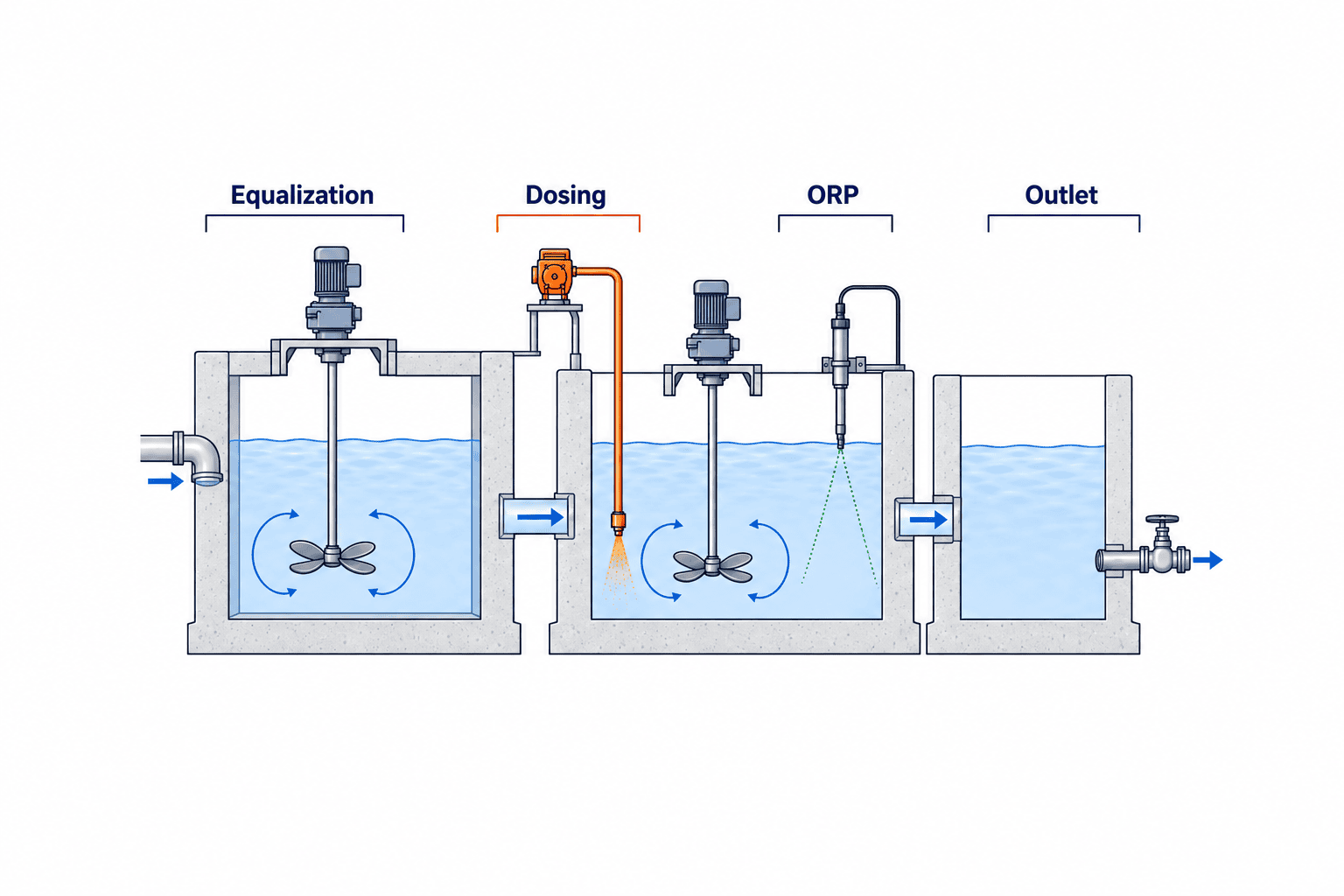

代表的な測定候補ポイント
- 均等化槽（Equalization Basin）
– 各工程からの排水が一時的に集まる場所。排水の変動を均す役割があり、代表性が高い。
– ただし、槽内の混合が不十分だとデッドゾーン（流れの停滞部）や、表面付近の泡・浮遊物の影響を受けやすい。
– 液位変動を踏まえてメーカー指定の浸漬条件を満たし、撹拌機付近や流入直後を避けて設置。
- 薬品注入前後（酸化剤・還元剤投与ポイント）
– 薬品注入の効果や反応進行度を把握するため、注入直後と反応後の両方で測定するのが理想。
– 反応が十分進行していない場所や、流速が極端に遅い箇所は避け、代表的な混合状態を確保。
– 配管内設置の場合は、流速・圧力・バイパスラインの有無も考慮。
- 最終排出口（Discharge Point）
– 排水処理後、公共下水や工業団地排水路へ放流する直前。
– ただし、ここでのORP値は全工程の総合結果であり、局所的な異常や薬品過剰・不足を見逃すリスクがある。
– サンプリングバルブやメンテナンススペースの確保も重要。
設置時の具体的注意点
- デッドゾーンの回避：槽内の流れが停滞する場所や、浮遊物・スカムが溜まりやすい場所は避ける。
- エアレーションの影響：曝気槽では気泡や酸素注入の影響でORP値が乱れることがあるため、曝気直下や表面付近は避ける。
- 代表性の確保：複数流入がある場合は、十分に混合されたポイントを選定。必要に応じて撹拌機近傍やバイパスライン設置も検討。
- 浸漬深さ：最低液位と堆積物の高さを測り、電極が常時浸かりつつ底泥に埋もれない位置をメーカー仕様に沿って決める。
- メンテナンス性：定期点検や校正がしやすいよう、アクセス通路や引き上げ機構を確保。
タイ金属表面処理工場の設計事例（架空シナリオ）：現場調査から測定点・運用フロー例
ここでは、タイの金属表面処理工場を想定した架空の設計事例を紹介します。実際の数値や法令基準ではなく、あくまで手順やフローの参考例です。
工場概要（架空例）
- 主な工程：酸洗い、メッキ、洗浄、廃液処理
- 排水流入経路：酸洗い工程排水、メッキ工程排水、洗浄水
- 排水処理フロー：均等化槽→中和槽→酸化還元処理槽→沈殿槽→放流
ベースライン調査手順（例）
- 現場ヒアリング・P&ID確認
– 各工程の排水量・薬品投入点・既存計装の有無を確認。
- 代表サンプリング・必要項目のラボ分析
– 各工程排水と均等化槽、最終排出口でサンプル採取。
– ORP・pH・BOD・COD・金属イオン等を分析（許可条件・契約で求められる項目は指定された採水・分析方法で確認）。
- ORPセンサー仮設設置・連続測定
– 均等化槽、中和槽出口、酸化還元処理槽出口の3点で仮設ORPセンサーを設置し、1週間連続データ取得。
– 代表性や変動幅、薬品注入時の応答を確認。
- データ評価・設置点決定
– 仮設データをもとに、最もプロセス制御や異常検知に有効な設置点を選定。
– メンテナンス性や安全性も考慮。
- 正式設置・運用フロー策定
– 本設ORPセンサー設置、PLC/SCADA連携、アラーム設定、校正・点検手順書作成。
運用フロー例（サンプル）
- 通常運転：ORP値を連続監視し、採水結果と照合する。薬品注入の自動制御は別途、現場試験と安全インターロックを確認した後に適用する。
- 異常時：ORP値が急変または設定範囲外の場合、現場確認・サンプリング・薬品注入量調整。
- 定期点検：仮設期間は汚れと標準液チェック結果を記録し、洗浄・点検間隔を現場データから決める。
※上記は一例であり、実際の現場・法令・排水特性に応じて設計・運用をカスタマイズする必要があります。
ORPセンサー・トランスミッター・組立体の選定マトリクス
ORPセンサーの選定では、電極材質や基準電極の種類、耐汚染性、ケーブル・デジタルインターフェース、設置方式、メンテナンス性、スペア部品供給、現地サービス体制など、多角的な評価が必要です。以下のマトリクス表を参考に、現場要件に最適な機種を選定してください。
ORPセンサー選定マトリクス
| 項目 | 主な選択肢・仕様例 | 選定ポイント・注意点 |
|---|---|---|
| 電極材質 | 白金（Pt）、金（Au） | 排水組成とメーカー適合表を照合し、実液・標準液で応答を検証する |
| 基準電極 | Ag/AgCl等。採用機種の仕様を確認 | 現場の温度・化学薬品・メンテナンス性で選択 |
| ジャンクション構造 | セラミック、多孔質、ダブルジャンクション | 汚泥・油脂・高濃度薬品には目詰まりしにくい構造を |
| 耐汚染性 | 自動洗浄機構、特殊コーティング | 汚れやすい現場は自動洗浄や耐汚染仕様を優先 |
| ケーブル/デジタルIF | センサー→変換器：Memosens等／変換器→PLC：4-20mA、HART、Modbus、Profibus等 | 既存PLC/SCADAとの互換性、配線距離、デジタル化対応 |
| 設置方式 | 浸漬型、フローセル型、引き抜き式 | メンテナンス頻度や設置スペースで選択 |
| 温度・圧力対応 | 候補機種の仕様範囲を確認 | 現場の最低・最高温度と最大圧力を仕様範囲内に収める |
| 薬品・腐食耐性 | PVDF、PEEK、PP、SUS等 | 接液部材質が排水中の薬品・pH変動に耐えるか確認 |
| 洗浄・校正機構 | 自動洗浄ノズル、引き抜き・交換機構 | 手動洗浄・校正のしやすさ、交換部品の入手性 |
| スペア部品・消耗品 | 電極、Oリング、洗浄液等 | 定期交換品の納期・価格・現地在庫体制 |
| 現地サービス体制 | メーカー直営、代理店、現地技術者 | タイ国内でのサポート可否、緊急対応力 |
| mV表示・基準電極表記 | Ag/AgCl基準、Eh換算有無 | 仕様書で基準電極・温度条件を必ず確認 |

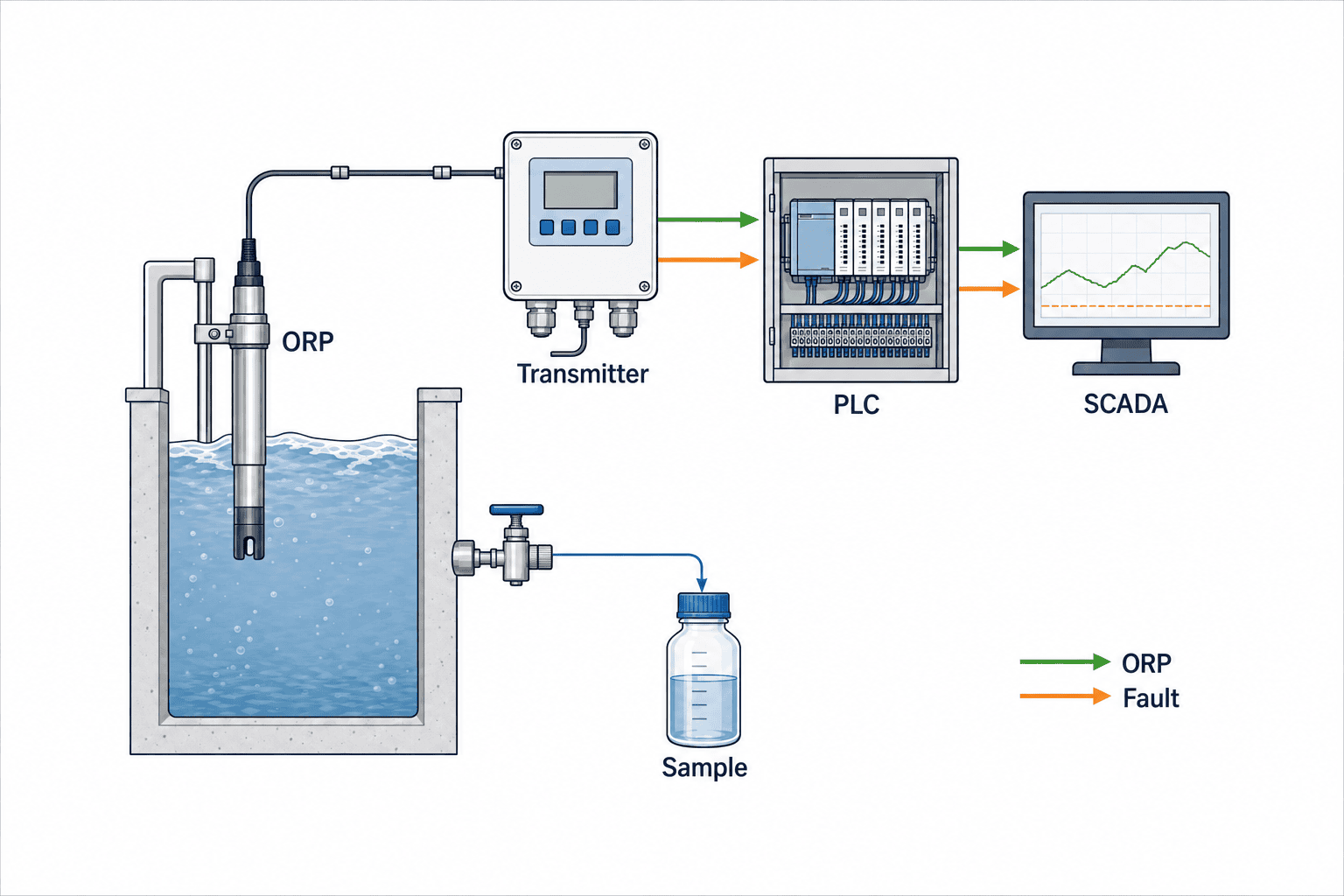

電気・データアーキテクチャ：センサー→トランスミッター→PLC/SCADA/ヒストリアン
ORPセンサーから得られる信号は、トランスミッターで変換され、工場のPLCやSCADA、ヒストリアン（データ記録装置）に送信されます。設計時には、以下の点を必ず確認・設計してください。
信号伝送・データ構成
- アナログ伝送：4-20mA信号が一般的。既存の計装盤やPLC入力カードと互換性が高い。
- 通信区間の区別：Memosensは対応センサーからトランスミッターまでのデジタル接続です。PLC側へはトランスミッターの対応出力（HART、Modbus、Profibus等）を選びます。校正履歴や診断情報が上位システムまで届くかは機種と設定で確認します。
- タイムスタンプ・品質フラグ：データには必ず時刻情報、センサー状態（校正中、洗浄中、異常等）、品質フラグ（信頼性低下時の警告）を付加。
- 手動サンプルとのクロスチェック：採水時刻を合わせてORPの推移と関連分析項目の推移を照合する。異なる単位の値を直接比較しない。電極のドリフトは標準液または参照計器で別に確認する。
データギャップ・メンテナンス状態の管理
- メンテナンス時：洗浄や校正、交換作業中は“メンテナンス中”フラグを自動付与し、データ欠損や誤アラームを防止。
- データギャップ：通信断やセンサー故障時は、SCADA/ヒストリアン上で明示的に“データ欠損”として記録・アラート発報。

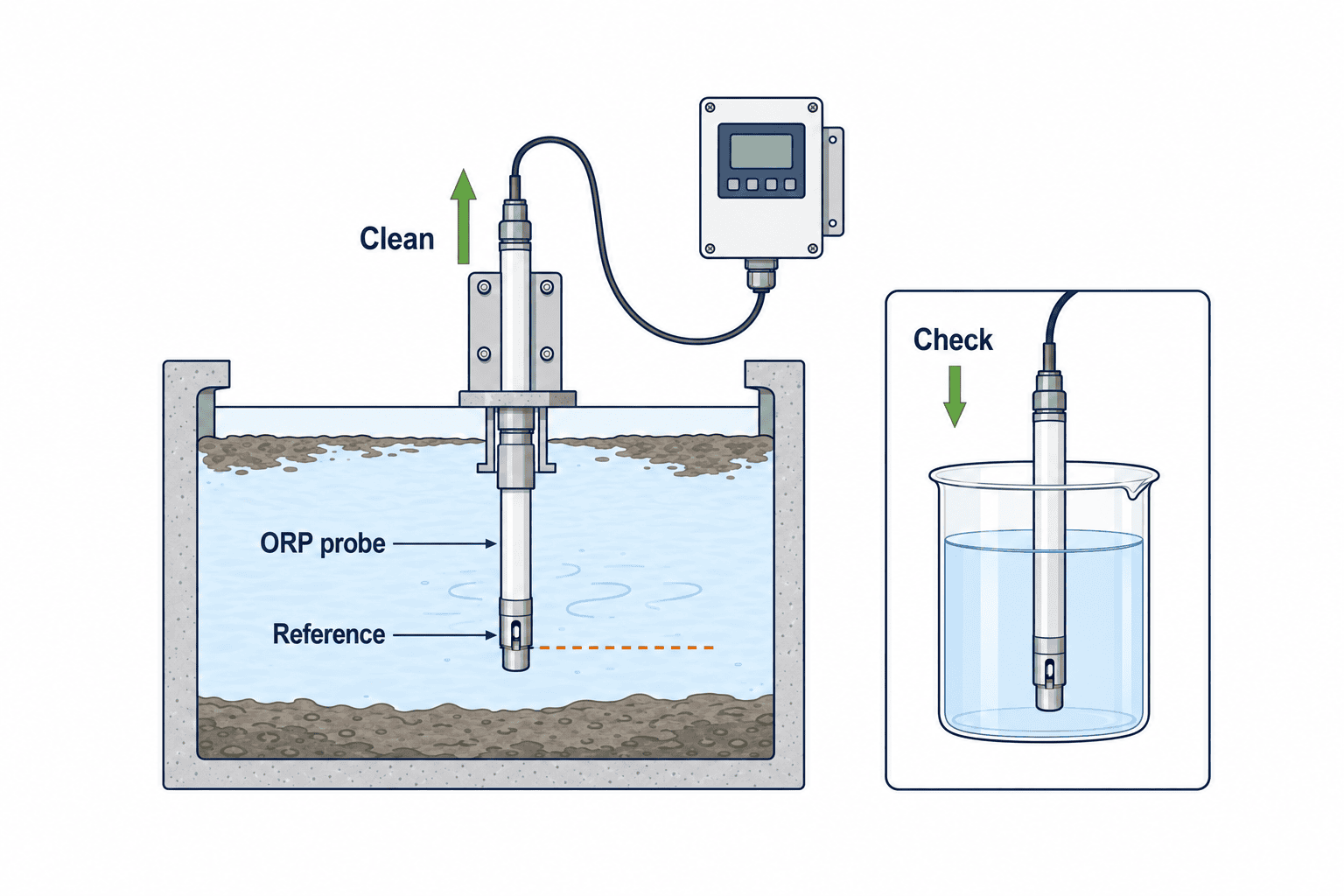

ORPセンサーの洗浄・点検・校正：標準液の意義・安定化・基準電極・温度・メーカー手順
ORPセンサーの維持管理は、現場の排水性状や設置環境によって大きく異なります。以下に、一般的な洗浄・点検・校正の手順と注意点をまとめます。
洗浄・点検・校正の基本
- 洗浄：付着物やスケール、油脂などを除去。メーカー指定の洗浄液やブラシを使用し、電極を傷つけないよう注意。
- 点検：外観・ケーブル・コネクタ・Oリング等の損傷確認。基準電極の液漏れや目詰まりも点検。
- 校正（チェック）：標準ORP液（例：Zobell液等）に浸漬し、規定値±メーカー許容範囲内か確認。安定化まで数分待機。
- 調整：校正液でのズレが許容範囲を超えた場合、トランスミッターでオフセット調整または電極交換を検討。
校正・点検頻度の設定
- 一律の推奨間隔は存在しない。現場の汚れや薬品負荷、プロセス変動、初期導入時のデータから最適な点検・校正間隔を設定。
- 初期立ち上げ時（コミッショニング）に、1週間～1か月の短サイクルでデータ・点検履歴を蓄積し、現場に最適な頻度を決定。
安全・薬品取り扱い
- 洗浄・校正時は、必ず適切な保護具を着用し、薬品の取り扱い・廃棄は現場ルール・法令に従う。
アラーム設計：ベースライン・ラボ値との相関、持続・品質判定、計装異常とプロセス異常の区別、アクション・エスカレーション
ORPセンサーのアラーム設計は、単なる閾値設定だけでなく、現場のベースラインやラボ分析値との相関、計装異常とプロセス異常の区別、適切なアクション・エスカレーションが不可欠です。
アラーム設計のポイント
- ベースライン設定：初期コミッショニング時に、通常運転時のORP変動幅や薬品注入時の応答を記録し、現場固有の“正常範囲”を設定。
- ラボ値とのクロスチェック：定期的にラボ分析値とORP値を比較し、異常検知や閾値見直しの根拠とする。
- 持続時間・品質フラグ：一時的なノイズや洗浄中の異常値でアラームが誤発報しないよう、一定時間以上の持続や品質フラグによるゲーティングを実装。
- 計装異常とプロセス異常の区別：センサー断線・校正エラー・メンテナンス中は“計装異常”アラーム、プロセス値逸脱時は“プロセス異常”アラームとし、対応アクションを分ける。
- 独立確認・エスカレーション：アラーム発報時は、現場確認・サンプリング・薬品注入量調整等のアクションを明確化し、重大異常時は上位管理者へ自動エスカレーション。
アラーム対応フローテーブル（例）
| アラーム種別 | 検知条件例 | 対応アクション例 | エスカレーション |
|---|---|---|---|
| プロセス異常 | ORP値が正常範囲外 | 現場確認、サンプリング、薬品調整 | 管理者通知 |
| 持続異常 | 現場検証で決めた時間だけ逸脱が持続 | 詳細点検、ラボ分析依頼 | 上位管理者通知 |
| 計装異常 | センサー断線・校正中等 | 予備センサー切替、現場点検 | 計装担当通知 |
| 品質低下 | 品質フラグON | 洗浄・校正・部品交換 | 計装担当通知 |
※ORP値のみで排水基準適合を保証することはできません。該当する許可条件・契約の対象項目は指定された採水・分析方法でも確認してください。
RFPチェックリスト：調達時の14項目＋ライフサイクルコスト比較
ORPセンサー調達時には、単なる初期価格だけでなく、設置・メンテナンス性、スペア部品、現地サポート、保証、運用コストまで総合的に評価する必要があります。以下のチェックリストをRFP（見積依頼書）やベンダー比較時にご活用ください。
RFPチェックリスト（例）
- 電極材質・基準電極の仕様書明記（Pt/Au、Ag/AgCl等）
- 接液部材質（PVDF、PEEK、PP、SUS等）の化学薬品適合性
- 設置方式（浸漬/フローセル/引き抜き式等）と寸法図
- トランスミッター出力（4-20mA、デジタルIF等）とPLC/SCADA互換性
- 温度・圧力・pH・薬品耐性の最大・最小仕様
- 自動洗浄・校正機構の有無と詳細
- スペア部品・消耗品（電極、Oリング等）の納期・価格・現地在庫体制
- 現地サービス・技術サポート体制（タイ国内拠点・対応時間）
- 保証期間と保証内容（部品・作業・現場対応等）
- 校正・点検・交換手順書・マニュアルの提供有無（タイ語/英語/日本語）
- 設置・立上げ・トレーニングの現地対応可否
- mV表示の基準電極・温度条件の明記
- 納入実績・参考ユーザーリスト（同業他社・タイ国内）
- ライフサイクルコスト（初期費用・運用費・消耗品・保守契約・廃棄費用等）明細
ライフサイクルコスト比較カテゴリ（例）
- 初期導入費用：本体・トランスミッター・設置工事・初期校正
- 運用保守費用：洗浄・校正・点検作業、消耗品・スペア部品費用
- 故障・交換費用：電極・基準電極・ケーブル等の交換費用
- 現地サポート費用：緊急対応・技術支援・トレーニング費用
- 廃棄・更新費用：耐用年数後の廃棄・新規導入費用
FAT/SAT（工場・現地受入試験）の具体的合否判定手順
ORPセンサー導入時は、メーカー工場でのFAT（Factory Acceptance Test）と、現地据付後のSAT（Site Acceptance Test）を実施し、仕様通りの性能・信号伝送・データ記録・メンテナンス性を確認します。合否判定基準（許容誤差等）は、必ずメーカー仕様書と現場プロセス調査に基づき、事前合意してください。
FAT（工場受入試験）の主な内容
- 外観・寸法・型番・付属品の確認
- 標準ORP液による校正・応答試験
- トランスミッター出力（4-20mA等）のスケーリング・ゼロ/スパン確認
- デジタル通信（HART/Modbus等）のプロトコル・データ項目確認
- センサー断線・短絡・異常信号の模擬試験
SAT（現地受入試験）の主な内容
- 設置状態・配線・アース・防水確認
- 現場液体での応答・安定性確認（代表サンプルでのクロスチェック）
- トランスミッター出力・PLC/SCADA/ヒストリアンへのデータ記録・タイムスタンプ・品質フラグ確認
- アラーム発報・メンテナンス中フラグ・データギャップの動作確認
- メンテナンス・洗浄・校正手順の現場トレーニング・引き渡し
合否判定のポイント
- 許容誤差・応答時間・信号スケール等は、メーカー仕様書と現場要件で事前合意
- 現場サンプルではORPを参照計器と照合し、別途、関連分析項目との時系列の関係を確認する。異なる項目の数値一致は求めない
- トランスミッター異常・断線時のアラーム・データ欠損が正しく記録されること
よくある失敗パターン・90日間の立上げシーケンス・FAQ
よくある失敗パターン
- 設置場所の代表性不足：デッドゾーンや泡・浮遊物の多い場所への設置で、実態を反映しないデータ取得。
- 基準電極・温度条件の未確認：mV値の絶対値を他社・他現場と安易に比較し、誤った運用やアラーム設定。
- メンテナンス・校正の頻度過小：現場の汚れや薬品負荷を過小評価し、センサーのドリフトや故障を見逃す。
- データ品質・アラーム設計の不備：メンテナンス中や一時的なノイズで誤発報、現場対応が混乱。
- スペア部品・現地サポート体制の不足：故障時に長期停止や高額な緊急輸送コストが発生。
90日間の立上げシーケンス（例）
- 設置・配線・初期通電
- 初期洗浄・点検・標準液による初期校正
- 1週間連続データ取得・代表性評価
- ラボ分析値とのクロスチェック・アラーム閾値仮設定
- 1か月間の点検・洗浄・校正履歴蓄積
- 最適な点検・校正頻度の確定・運用手順書化
- 現場トレーニング・メンテナンス引き渡し
- 3か月後の総合レビュー・運用改善提案
FAQ（よくある質問と回答）
Q1. ORP値がpHやBOD/CODと異なるのはなぜですか？
A1. ORPは水中の酸化還元反応の“傾向”を示す指標であり、特定物質の濃度や法令基準値を直接示すものではありません。pHやBOD/CODはそれぞれ水素イオン濃度や有機物負荷を示すため、用途や解釈が異なります。
Q2. ORPセンサーの校正はどのくらいの頻度で必要ですか？
A2. 一律の推奨間隔はありません。現場の汚れや薬品負荷、初期運用時のデータから最適な頻度を設定してください。初期に短い間隔で点検して汚れと標準液チェックの結果を記録し、間隔を延ばせるか判断します。
Q3. ORP値のアラーム設定はどう決めればよいですか？
A3. 現場のベースラインデータやラボ分析値との相関をもとに、プロセス異常を確実に検知できる範囲を設定します。絶対値ではなく、変動傾向や持続時間、品質フラグも組み合わせて設計してください。
Q4. ORPセンサーだけで排水基準適合を判断できますか？
A4. できません。ORPはプロセス管理や異常検知の補助指標であり、該当する許可条件・契約の対象項目は指定された採水・分析方法で確認する必要があります。
Q5. タイ国内での現地サポートやスペア部品供給はどう確保すればよいですか？
A5. ベンダー選定時に、タイ国内のサービス拠点・技術者の有無や、スペア部品の現地在庫体制を必ず確認し、RFPや契約書に明記してください。
TOMAS TECHへのご相談：P&ID・水流スケッチ・水質試験結果・排水許可条件をご準備ください
工場排水のORPセンサー選定・導入にあたっては、現場ごとのP&ID（水系配管図）や水流スケッチ、これまでの水質試験結果、工業団地や行政の排水許可条件（該当条項）をご用意いただくと、より具体的なご提案が可能です。
工場排水監視の設計や工場向けpHセンサー選定も併せてご参照ください。
測定点、計装・データ接続、運用手順についての検討をご相談ください。排水許可条件の確認や必要な分析は、工場の担当者と適切な分析機関を交えて進めます。
参考文献・出典リスト
- https://www.epa.gov/quality/field-measurement-oxidation-reduction-potential
- https://pubs.usgs.gov/twri/twri9a6/twri9a65/twri9a_6.5_v_1.2.pdf
- https://www.ysi.com/ysi-blog/water-blogged-blog/2015/11/measuring-orp-top-tips-for-the-best-data
- https://www.yokogawa.com/library/resources/white-papers/basics-of-orp/
- https://www.us.endress.com/en/field-instruments-overview/liquid-analysis-product-overview/ORP-digital-sensor-CPS12E
- https://bdih-download.endress.com/file/a6ef81cad1df2a427eb9b0a03ae3afed/BA01988CEN_0526-00.pdf
- https://www.ysi.com/sensolyt
- https://www.epa.gov/sites/default/files/2019-08/documents/nutrient_control_design_manual.pdf
※上記URLは、ORP測定の基礎・現場運用・センサー仕様・設計マニュアル等の一次情報です。
本記事の工程設計・運用フロー例・FAQは、これらの出典に基づく事実と、現場エンジニアリングの一般的なワークフローを組み合わせてご提案しています。
詳細な法令や現場仕様は、必ず最新の一次情報と現地専門家の確認を行ってください。
