設備点検票 AI-OCR 導入を検討するタイ工場では、「手書きの文字が読めた」だけで成功とは言えません。点検対象の設備、測定時刻、値と単位、異常判定、確認者の承認が、正しい設備の保全履歴へ届いて初めて業務がつながります。本稿は紙点検票からCMMSまでの責任境界を定義し、例外処理、調達仕様、FAT/SATの受入方法を具体化します。

設備点検票のOCRは、一般帳票のOCRと何が違うか

請求書の金額や発注書の番号を抽出するAI-OCRと、設備点検票を扱うAI-OCRには共通する技術があります。しかし後者では、読み取った数値が設備の状態判断に使われます。例えば「4.8」という記入を正しく認識しても、それが振動速度なのか圧力なのか、単位はmm/sかbarか、どのポンプのどの測定点かが不明なら保全判断には使えません。別の設備へ紐づいたままCMMSへ送れば、誤った履歴が残ります。

本稿の対象は、巡回点検で紙に書いた測定値、目視所見、チェック印、署名を後でデータ化する現場です。OCRそのものの一般的な導入工程はAI-OCR導入の進め方で、認識精度の評価方法はAI-OCR精度の検証で説明しています。ここでは設備マスター、点検基準、承認、CMMS登録までに必要な業務設計に絞ります。

紙をやめて最初からタブレットへ入力できる工程なら、直接入力も比較してください。既存の手書き票が法令、顧客監査、設備メーカーの点検手順、現場のオフライン運用に組み込まれている場合、紙を即時廃止できるとは限りません。AI-OCRはその移行期にも使えますが、紙の欠点までデジタル化して残さないよう、帳票の設計を見直す必要があります。

導入前に決める責任境界：紙からCMMS履歴まで

最初に一本のデータ経路を書きます。紙点検票→スキャンまたはタブレット撮影→原画像保管→OCR/項目抽出→設備マスター照合→計測値・単位の検証→異常候補の判定→人の確認・承認→CMMSの点検履歴または作業指示、という順番です。途中を「AIが自動処理」とまとめると、誤認識の訂正、再送、承認後の変更に誰が責任を持つか決まりません。

帳票を受け取る前に設備IDを決める

設備名の自由記述は、同じポンプが日本語、タイ語、略称、旧番号で呼ばれる現場では一意のキーになりません。CMMSの設備マスターに存在する設備IDを正本にし、紙票には印刷済みIDやQRコードを付けるのが実務的です。QRコードも剥離や別設備への貼り替えがあるため、設置位置と設備銘板を現場で照合します。設備IDが判読できない票は、自動で「近い名称」の設備へ登録しないでください。

点検箇所も設備IDだけでは足りません。同一ポンプの吸込圧、吐出圧、軸受温度、シール漏れは別の測定点です。設備ID、点検項目コード、測定位置、帳票版を組み合わせて記録を識別します。改造や機器交換で点検項目が変わる場合、旧版票を使った結果を新基準で誤判定しないよう、版の有効期間と扱いを決めます。

時刻は「記入」「撮影」「登録」を分ける

点検時刻、画像取得時刻、OCR処理時刻、CMMS登録時刻は別です。夜勤で前日の23時に記入し、翌朝にまとめて撮影した票を、撮影日の点検として扱うと、故障前後の時系列が逆転します。タイ工場なら保存時のタイムゾーンを明示し、現地の日時とUTCの変換を一つのシステムで統一します。帳票に点検時刻が無い場合、撮影時刻を無言で代入せず「点検時刻不明」として確認対象にします。

同じ票を再スキャンした場合に二重履歴を作らない仕組みも必要です。帳票番号、設備ID、点検日、原画像の識別子を使う案がありますが、どの組合せを重複判定キーにするかは業務で定義します。訂正版の再提出と単純な二重送信を区別し、訂正理由、旧値、新値、訂正者、承認者を残します。

計測値と単位は別フィールドで検証する

「80」を80℃として扱うか80°Fとして扱うかで判断は変わります。欄見出しに単位を印刷し、OCR結果には値と単位を別フィールドで保存します。小数点、マイナス記号、桁区切り、手書きの斜線、空欄とゼロも区別します。測定器の表示を人が書き写す工程なら、計測器IDと校正状態も点検記録へ紐づけるかを決めます。測定値を自動で取得できる機器なら、手書きからの転記より機器連携が適切な可能性があります。

異常判定はOCRの仕事と分けます。OCRは書かれた値・チェック欄を抽出し、判定ルールは設備・項目・版・稼働条件に基づいて別のロジックが適用します。帳票に「OK」と書かれていても、数値が承認済みの上限を超えたら矛盾として保留します。一方、数値だけで異常と断定できない項目もあります。閾値、単位変換、欠測、設備停止時の例外は保全部門の責任者が承認します。

承認はOCRの信頼度では代替できない

OCRの信頼度は、予測された文字や項目へのモデルの確信を表す補助情報です。値が実機から正しく転記されたか、測定器が校正済みか、点検が本当に行われたかの証明ではありません。Google CloudのCustom Extractorは項目ごとの信頼度を人手レビューのトリガーに使う考え方を示し、Amazon Textractも用途の重要性に応じて閾値と人の確認を設けるよう勧めています。ただし両サービスの信頼度は同じ尺度で比較できず、共通の「合格点」はありません。

点検者と承認者が別なら、誰がどの原画像と抽出値を確認したかを保存します。承認前のOCR候補は「暫定」であり、CMMSの正式履歴や作業指示を自動で確定させない設計が安全です。承認後に訂正が起きた場合も上書きだけで痕跡を消さず、版または監査ログで経緯を追えるようにします。

点検票 OCR のデータ契約を定義する

システム間連携の前に、出力レコードの意味を決めます。以下は設計の出発点であり、すべての現場で必須という規格ではありません。CMMSの既存APIと帳票の実態に合わせて取捨選択してください。

重要なのは「値が空」の意味です。未点検、読取不能、該当なし、設備停止、記入忘れは違います。すべてをnull一つにすると、後から点検実施率や異常の発見率を計算しても解釈できません。帳票側に明示した選択肢を用意し、OCR結果で区別がつかないときは人に戻します。

設備点検記録のデータ化で避けたいIDの取り違え

現場の設備番号とCMMSの内部キーが違う場合、変換表に有効開始・終了日を付けます。ポンプを交換して現場名を継承した場合も、新旧設備の保全履歴が混ざらないよう、物理機器IDと設置場所IDを必要に応じて分けます。多拠点の同名設備、ライン番号の改番、設備移設はPoC時に意図的にサンプルへ含めます。

バーコードやQRの読み取りに成功しても、帳票が別の設備用テンプレートであれば内容の組合せは誤りです。設備IDと点検項目集合の整合、点検日と対象作業指示、必要な測定点の有無を検査します。人が設備を選び直した場合は、元のOCR候補と修正後IDの両方を残す設計にします。

手書き点検表 AI-OCR の例外設計：タイ語・日本語・英語

タイ工場の紙票には、印刷済み英語の項目名、日本語の設備通称、タイ語の手書き所見、アラビア数字、単位記号が一枚に共存します。「多言語対応」と書かれたサービスでも、印刷文字、手書き文字、表の構造抽出、チェック欄、カスタム項目抽出で対応範囲が異なります。モデルとバージョン、対象言語、実票での認識を分けて確認します。

MicrosoftのDocument Intelligence言語サポート表では、特定のRead/Layoutモデル版の手書き文字欄にタイ語が載っています。これはすべての同社モデル、任意の帳票構造、混在言語、現場の崩し字に対する精度保証ではありません。Google Form Parserはキー・値、表、チェック欄を抽出できる一方、同社の説明では一部言語のキー・値解析品質がラテン文字言語より低い場合があり、未記入欄の解析にも限界があります。Amazon Textractの推奨事項は画質と信頼度を利用条件に応じて評価する方向を示します。候補製品を同じ実票で評価し、モデル名と版を評価表へ残してください。

例外を「読めない」でひとまとめにしない

例外キューを分けると、直す担当者を決めやすくなります。撮影ブレ、影、折れ、切れは再撮影担当へ。設備ID不一致は設備マスター担当へ。数字の小数点や単位の曖昧さは点検者へ。数値と「正常」チェックの矛盾は保全責任者へ。承認者不在は承認ワークフローへ。CMMS API失敗はIT運用へ送ります。例外の原因と処理時間を記録すれば、モデル調整より帳票の印刷変更が効く場合も分かります。

手書き自由記述は、意味を要約して原文を置き換えないでください。例えば「異音なし」と「異音あり」は一字で逆転します。翻訳や要約を使う場合も、原画像、認識した原文、翻訳文、確認者を別々に保存します。判読できない所見は推測で埋めず、点検者に照会します。危険に関係する記録は、OCRの結果だけで自動停止や安全インターロックを動かさず、既存の安全手順に従って人が判断する経路を用意します。

画質を工程条件として管理する

同じエンジンでも、写真の角度、照明、用紙の汚れ、解像度、筆記具、印刷枠と記入の重なりで結果が変わります。撮影ガイドを端末に表示し、四隅が入ること、反射がないこと、文字が読めることをその場で確認させます。再撮影の可否と、撮影後に原本をどう保管するかを決めます。印刷票を改訂できるなら、点検項目コードを明示し、手書き欄を広げ、単位を固定し、チェック欄の位置をそろえる方が、モデルの追加学習より有効なことがあります。

Google Form Parserは構造のあるフォームのキー・値や単純な表に向き、独自形式の項目にはCustom Extractorという選択肢があります。MicrosoftのCustom Neuralは構造化・半構造化文書の項目と表に対応しますが、対象版やフィールド種別を確認する必要があります。製品名だけで決めず、票の種類、版のばらつき、手書き比率、点検記録の重要度から、フォーム解析、専用抽出、直接入力のどれが合うか比較します。

CMMS 連携の方式と失敗時の回復

OCRからCMMSへ送るインターフェースは、単にCSVを出せれば完成ではありません。どのレコードが正式な点検履歴か、承認前の暫定値を表示するか、異常候補が作業指示を起票する条件、再送時に重複しない条件を決めます。保全側の運用が未整理なら、先に設備保全管理システムの選び方で扱う設備台帳と作業履歴の基本を確認してください。

連携の選択肢には、APIで1件ずつ登録、承認済みレコードの一括ファイル連携、CMMS側の取込画面からの承認付き登録があります。どれを選ぶかはCMMSの機能、ネットワーク、運用責任者によります。API接続なら、設備IDや項目コードのマッピング、認証、権限、通信の暗号化、再送、障害時の保管期限を仕様化します。ファイル連携なら、ファイル名、版、文字コード、重複排除キー、受領応答、部分失敗の扱いを決めます。

次のような障害を試験に入れます。CMMSが停止した、1件だけ設備IDが無効だった、同じ承認済み票を二度送った、承認後に値を訂正した、ネットワーク断で応答だけ失われた、連携先の項目定義が変わった、というケースです。送信側の「成功」はCMMSの受領・登録結果まで確認して初めて確定します。失敗データを消さず、再送回数、最終エラー、担当者への通知、手動復旧の記録を残します。

CMMSに作業指示を自動生成するなら、点検履歴の登録と作業指示の発行を別の権限・ルールで扱います。「異常候補」を直ちに故障確定としないことが重要です。機械の停止判断、修理の優先順位、部品の手配は、保全部門の既存手順と責任者に接続します。状態基準保全の判断方法は状態監視保全の記事も参照できます。

PoCで測るべき値：文字認識率だけでは足りない

PoCは、実運用の票を種類、設備、シフト、筆記者、言語、画質、異常有無ごとに偏りなく集めて行います。サンプル数を大きく見せるより、現場の例外が入っているかを確認します。季節、点検頻度、帳票改訂が影響する場合、短期のサンプルだけでは代表性が不足します。個人名や設備情報の外部持出しが必要なら、社内規則と契約に沿って匿名化・権限設定を行います。

正解データは、原票を見て保全担当者が設備ID、項目、日時、数値、単位、所見、判定、承認状態を確認して作ります。モデル出力を正解に転用しないでください。測定する指標は、重要フィールドの完全一致、数値・単位の組合せ一致、設備ID誤紐付け、異常の見逃し、誤警報、レビュー対象率、1票当たりの確認時間、CMMS登録成功率、訂正後の追跡可能性などです。文字全体の認識率が良くても、設備IDを誤った1票は重大です。

評価表には、分母と除外条件を書きます。例えば「対象票のうち、必要な重要項目がすべて正しく、承認後に正しい設備へ登録された割合」と定義すれば、単なるOCRスコアより運用結果に近づきます。閾値は現場のリスク許容度とレビュー能力から決め、ベンダーのカタログ値をそのまま採用しません。異常票が少なければ、異常検出率の確定的な主張はできません。テスト用票を別途準備し、実データで検証した範囲と区別します。

Microsoft Custom Neuralの資料には表・行・セルの信頼度が示されています。これはレビュー順序の参考になりますが、信頼度が高い誤りや、帳票外の意味の誤りを消しません。Google Custom Extractorも低信頼度項目を人に回す設計を示します。現場では信頼度単独ではなく、設備ID照合、許容単位、計測範囲、前回値との差、必須欄、矛盾チェックを併用します。単に前回値に近いから正常とするのも危険なので、差分はレビューの手掛かりとして扱います。

RFPに書くべき入力条件・責任・納品物

RFPには、帳票を何枚処理するかだけでなく、代表的な原票、版数、言語、手書き欄、設備マスター、CMMSのインターフェース、保管・削除規則、承認者の運用、工場ネットワークの制約を添えます。機密を含む票は提供条件を明記し、評価用の匿名化版と本番で扱う原本の違いも説明します。ベンダーには対応可能な票と非対応条件を同じ書式で回答してもらいます。

費用比較もページ単価だけでは足りません。初期の帳票設計、項目ラベル付け、端末、ネットワーク、CMMS接続、レビュー担当の工数、モデル更新、運用サポート、データの持ち出し費用を分けます。削減できるのは手入力時間の一部でも、例外の確認や承認が増えれば総工数は減らない場合があります。自社票で測定した処理時間と再作業を使い、単価と処理量を試算してください。根拠のない一律の「何％削減」は契約判断に使いません。

ベンダー変更に備え、原画像、認識原文、修正後データ、設備IDマッピング、学習用の注釈、監査ログをどの形式で返却できるか確認します。モデルの内部重みが渡されない場合でも、業務データと訂正履歴の可搬性を確保できます。契約には再学習・版更新時の再評価、障害時の連絡先、サービス終了時の移行支援も入れます。

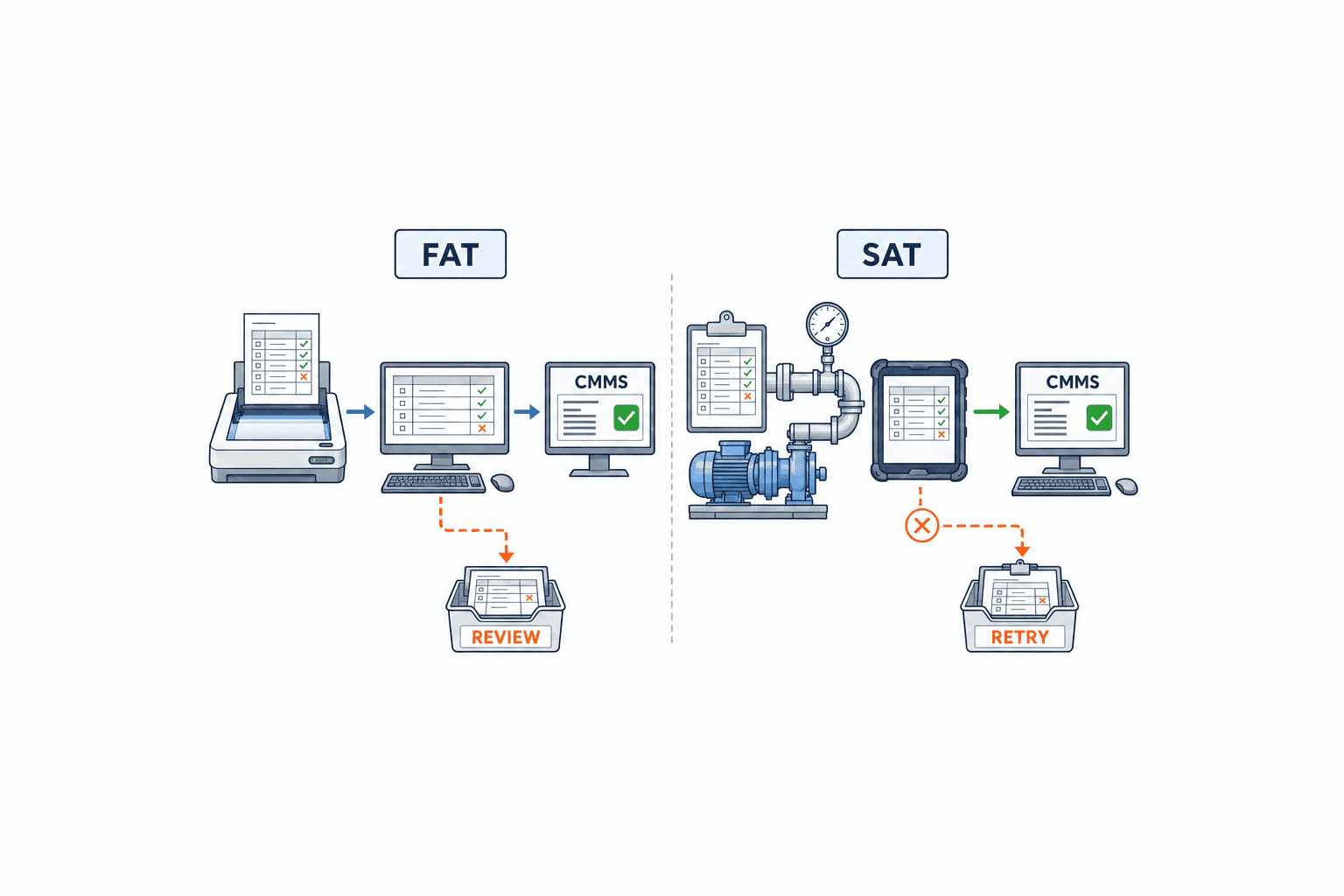

FAT：サンプル票と連携異常を制御環境で検証する

FATでは、承認済みの帳票版と正解データを固定し、ベンダー環境または工場の試験環境で入力からCMMS模擬先まで通します。正常票だけではなく、薄い筆記、タイ語・日本語の混在、複数の測定点、単位誤記、設備IDの旧番号、空欄、訂正線、チェックと数値の矛盾を含めます。評価票とモデル調整に使った票を分け、版と試験日時を記録します。

FATの合否は「認識画面に値が出た」では不十分です。原画像→OCR候補→照合→レビュー→承認→CMMS登録結果を1件ずつ追跡し、各段階の入出力とログを保管します。低信頼度やルール矛盾を例外キューへ送れるか、人が訂正した値が正式履歴へ反映されるか、承認権限がない利用者が確定できないかを確認します。再送しても二重登録されないか、APIが部分失敗したときに残りをどう扱うかも試験します。

帳票ごとの受入閾値は工場が事前に決めます。安全・品質に重大な設備IDの誤紐付けと、単なる表記ゆれを同じ重みで集計しません。テストで扱えなかった言語、設備、シフトは「未検証」と記録し、納品時に性能が証明されたように表現しないでください。FAT後にモデルや帳票版を変更したら、影響する試験を再実行します。

SAT：現場で点検から保全判断まで通す

SATは実際のスキャナまたはタブレット、工場の照明・通信、現場の筆記者、CMMSの本番に近い権限で行います。昼勤だけでなく夜勤、通信断、設備移設や交換票、再撮影、承認者の代理、点検期限超過を代表シナリオへ入れます。現場の点検者が使えない画面でFATが合格していても、業務の受入は終わりません。

現場では、点検者が設備を確認し、測定して記入し、票を撮影し、例外を処理し、承認者が原画像と抽出値を確認し、CMMSの履歴と必要な作業指示を確認するまでを一連で試します。異常候補の連絡先が休暇や夜勤で不在のときも、代行者とエスカレーションが機能するか確認します。自動化の結果で既存の機械保護や緊急停止の経路を変更する場合は、別の安全設計と承認が必要です。

引渡しには、帳票版と項目辞書、設備ID変換表、データ契約、例外分類、権限表、監査ログの見方、再送手順、バックアップと復旧、モデル版、評価サンプルの範囲、未検証条件を含めます。運用開始後は、例外の内訳、誤紐付け、レビュー時間、承認遅延、連携失敗、帳票変更を定期的に見ます。認識率だけ改善しても、保全履歴の品質が下がるなら運用を修正します。

導入後の運用：帳票変更とモデル更新を管理する

点検票は一度作って終わりではありません。設備の増設、測定器の交換、点検頻度の変更、顧客監査への対応により、欄の配置や項目名が変わります。帳票の改訂がOCRへ伝わらなければ、旧位置の数値を新項目として抽出する恐れがあります。帳票版を印刷し、版ごとに有効な設備・項目・単位・判定基準を管理します。版を切り替える前に、代表的な実票で抽出と連携の回帰試験を行い、現場へ旧版の使用期限を知らせます。

モデルの更新にも同じ扱いが必要です。サービス提供者が基盤モデルを更新した場合、過去のPoC結果がそのまま維持されるとは限りません。モデル名、版、設定、プロンプトや抽出スキーマ、評価データの版を記録し、重大フィールドの精度と例外率を比較します。新しいモデルが読み取り全体を改善しても、特定の設備IDやタイ語の手書き所見を悪化させる場合は、本番切替を見送る判断が必要です。切替後の戻し方と、旧版で処理した記録を再処理する条件も決めます。

この版管理と責任者の明確化は、NIST AI Risk Management Framework Coreが示す、役割・責任の文書化、運用中の監視と定期レビューという考え方にも沿います。NISTの枠組みが個別工場のOCR精度や保全判定を保証するわけではないため、実際の合否は自社の票と運用で確認します。

業務監視では「投入した票の数」と「正式にCMMSへ入った票の数」を分けて見ます。途中で滞留している票は、撮影待ち、OCR失敗、マスター照合待ち、点検者確認待ち、承認待ち、連携失敗に分類し、それぞれ担当者と対応期限を持たせます。紙を処理箱から移しただけで、保全履歴へ到達しなければ、見えない未点検記録が増えます。週次の確認では、滞留期間が長い設備や、同じ例外が繰り返される票を優先します。

訂正を促す画面は、原画像と抽出欄を並べ、該当箇所を拡大できるようにします。担当者がすべてを再入力する画面では、OCRを導入した意味が薄れます。一方で、候補を無批判に一括承認する操作は重大な誤りを通します。設備ID、数値と単位、異常候補など重要フィールドを見分けやすくし、訂正理由を選べるようにします。レビュー時間と誤承認の双方を測り、現場が実際に使える設計へ調整します。

長期的には、訂正ログが改善の材料になります。特定の欄だけ誤認識が多いなら票の余白や印刷濃度を直す。特定設備の旧番号が頻出するならマスターを整備する。タイ語の略語が解釈できないなら現場用語集を作る。この順序を守れば、モデルを再学習する前に低コストで解ける課題を見つけられます。改善後も、原票を見ずに正しいと決めつけず、同じ評価セットで再試験します。

導入効果を報告するときは、読み取ったページ数よりも、保全担当者が必要な履歴を期限内に検索できるかを見ます。紙時代の入力・保管・検索・監査対応の時間を測り、導入後の撮影・例外確認・承認・障害復旧の時間と比較します。処理量が増える月や点検周期が重なる週にも、承認待ちが積み上がらないか確認します。自動化率だけを上げるために重大な確認を省くと、見かけの時間は減っても保全品質は下がります。

現場の教育では、端末の操作だけでなく「読めないときにどうするか」を練習します。設備IDを確認してから撮る、写真が欠けたら撮り直す、分からない値を推測入力しない、異常候補を放置しない、承認権限を共有しない、といった手順を紙の作業標準にも反映します。日本語の管理者、タイ語の点検者、英語の製品サポートが関わるなら、例外コードと設備IDを共通語として使い、画面の翻訳だけに依存しない引継ぎを整えます。

よくある質問：設備点検票 AI-OCR 導入

点検票 OCRだけでCMMSへ自動登録できますか？

技術的に連携できる製品はありますが、正式登録の条件は設備ID、測定点、時刻、値、単位、判定、承認、重複排除の設計で決まります。重要項目の欠落や矛盾を自動で確定させず、例外として人へ戻す経路を用意してください。

手書きのタイ語は必ず読めますか？

必ずとは言えません。Microsoftの公式表でも対応言語はモデルと版、印刷/手書き、Read/Layoutの別で示されています。候補のモデル名と版を固定し、自社の筆記者、帳票、撮影条件を含む実票で確認します。混在言語の自由記述は特に原文確認を残します。

設備点検記録のデータ化では紙の原本を捨てられますか？

廃棄の判断は社内規則、契約、監査、法令上の保存要件に依存します。OCR導入だけで原本廃棄を決めず、原画像の完全性、承認、訂正履歴、保存期間とアクセス権を文書化し、適用される要件を担当部門に確認してください。

認識精度の合格値は何％にすべきですか？

一律の値はありません。設備IDの誤紐付け、異常の見逃し、単位誤りなど重大な失敗を個別に測り、レビューで防げるかを合わせて決めます。分母、サンプルの範囲、評価票と学習票の分離、モデル版を明記します。

FATとSATはどう分けますか？

FATは固定したサンプルと制御環境で、抽出、検証、承認、CMMS連携、障害時の回復を再現します。SATは実際の現場条件で、点検者から保全判断までの作業が回るかを確かめます。どちらも合否と未検証条件を記録します。

結論

設備点検票のAI-OCRは、紙の文字を電子化する入口です。導入の成否は、設備IDと測定点の照合、時刻と単位の意味、例外時の人の確認、承認後のCMMS登録、再送・訂正の追跡で決まります。RFPに責任境界と出力仕様を置き、FATで再現性を、SATで現場運用を確認してください。

タイ工場の点検票とCMMSの接続を検討中なら、帳票サンプルと設備マスター、現在の承認手順が揃った段階でTOMAS TECHへご相談ください。方式を決める前に、どの記録を人が確認し、どこから正式な保全履歴とするかを一緒に整理できます。
