圧縮空気の流量計選定｜基準条件・設置・検収まで

タイの工場で圧縮空気の流量計を選定するとき、カタログの口径と最大流量だけを比べても、導入後に使えるデータは得られません。まず「どの配管で、何の判断をするために、どの条件の流量を測るか」を決める必要があります。生産ライン別の使用量、夜間の基礎負荷、コンプレッサー側の供給量を同じ数字として扱えば、計器が正しく動いていても判断は誤ります。本稿は、仕様書の作成から据付、FAT・SAT、データ連携まで、購入担当者と設備担当者が共同で確認できる選定手順を示します。

圧縮空気の流量計を選ぶ前に、測定の目的を一行で書く

圧縮空気の配管には供給側と需要側があります。米国エネルギー省とCompressed Air Challengeの産業用圧縮空気システムの資料も、供給、処理、配管、使用点をシステムとして捉え、現状条件と運転データの把握を改善の出発点にしています。流量計はその全体像の中の測定点です。入口に一台置くだけでは、どの製造ラインが使ったかは分かりません。一方、ラインごとに計器を追加しても、境界が重なれば集計は二重計上になります。

最初に「コンプレッサー出口の供給量を監視する」「組立ラインAの使用量を時間帯別に記録する」「停止中にも残る基礎流量を把握する」のように、対象と用途を一行で決めます。次に、その用途で求める時間分解能、報告単位、対象設備、除外する枝管をP&IDまたは現場配管図に書き込みます。製造原価の配賦なら月間積算値とライン境界が重要です。短いエアブローの挙動なら応答時間とサンプリング周期が重要です。運転最適化なら流量だけでなく圧力、コンプレッサーの電力、運転状態も時刻をそろえて観測します。

「省エネ額を計器で直接測る」と表現しない方が正確です。流量は圧縮空気の使用状態を示しますが、電力量や料金は別の測定と契約条件に依存します。導入前後の比較をするなら、生産量、シフト、圧力設定、設備稼働率を記録し、比較可能な条件をそろえます。流量計を置く目的は、改善候補を見つけ、対策後も測り続けられる観測点をつくることです。漏れ対策そのものは圧縮空気漏れ検知の記事で扱っています。

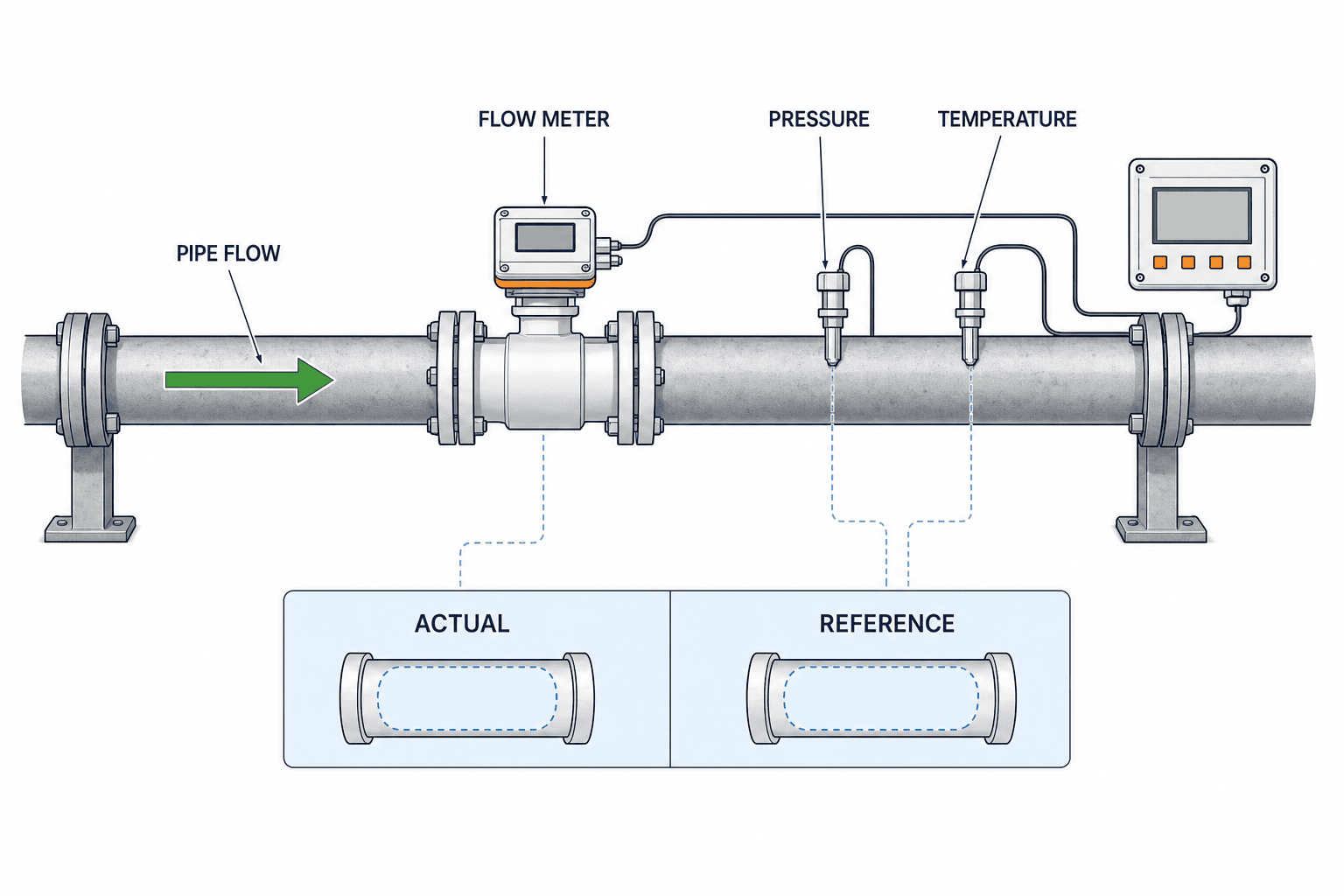

「標準流量」と「実流量」は同じ数字ではない

見積書に「m³/h」「Nm³/h」「L/min」とだけ書かれていたら、基準状態を確認します。配管内部での体積流量は運転圧力と温度の影響を受けます。基準状態に換算した体積流量は、別に定めた圧力と温度の体積として表示します。そのため、同じ空気量を表していても、実配管のm³/hと基準状態のNm³/hは数値が異なります。質量流量計でも、表示器や通信値が体積単位に変換される設定なら基準状態の定義が必要です。

SICK FTMgの取扱説明書には、DIN 1343、ISO 1217、ISO 2533などの参照条件を選ぶ設定があり、例としてDIN 1343は1.01325 bar abs・0°C、ISO 1217は1 bar abs・20°C、ISO 2533は1.01325 bar abs・15°Cと記載されています。ここでのISO 1217は本来、容積形コンプレッサーの受入試験方法を規定する規格です。流量計そのものが「ISO 1217認証」という意味ではありません。機器の表示設定にその名称があることと、計器の承認規格を混同しないでください。

例えば供給側の計器とライン側の計器で基準温度が異なるまま合計値を比較すると、空気の出入りを説明できない差が生じます。RFPでは「報告用体積流量の基準圧力は絶対圧で何bar、基準温度は何°C」「流量と積算値の単位」「機器画面、PLC、ダッシュボードが同じ設定か」を明記します。圧力のbar(g)とbar(abs)も別物です。換算式を使用するときは湿り空気の扱い、圧縮性、採用した基準条件をベンダーと共有し、Excel上の暗黙の係数で帳尻を合わせないようにします。

流量比較に必要な四つの値

最低限、①測定点の流量表示値、②その値の単位と参照条件、③同時刻の配管圧力と温度、④計器の品質状態をセットで保存します。通常の監視で全ての値を制御に使わなくても、後で疑問が出たときに表示差を説明できます。計器の仕様に圧力・温度の測定が含まれる機種もあります。例えばifmのSDシリーズ技術説明は熱式の原理と温度・圧力センサーの組み合わせを説明しています。ただし、製品系統ごとに出力、精度、測定範囲は違うため、一般的な仕様として転記してはいけません。

測定範囲は最大値より「低流量側」から決める

配管口径に合う計器を選ぶだけでは、休日や段取り替え中の小流量を測れないことがあります。直近の運転データから、通常の最小、代表、短時間の最大流量を別々に推定します。既設計器がなければ、コンプレッサーの運転記録、使用設備のサイクル、クランプ式の仮設測定など、取得できる情報を出所付きで整理します。機器の公称最大吐出量をライン使用量と等しいとみなすのは避けます。配管の将来増設があるなら、予定時期と増加幅を別条件として記し、現在の低流量を犠牲にして過大なレンジを選ばないようにします。

ベンダーには各候補の「通常レンジ」「拡張レンジ」「ゼロ付近の扱い」「流量値に対する誤差とフルスケールに対する誤差」を同じ表に出してもらいます。誤差表現が±何％ of readingなのか、±何％ of full scaleなのかで、低流量側の意味は大きく変わります。SICKのFTMg取扱説明書でも、口径や標準／拡張レンジによって異なる精度式を示しています。あるモデルの数値を他モデルに一般化せず、採用候補の型式・レンジ・媒体条件に対応するデータシートを最終仕様に添付します。

「ターンダウン比が大きい」という宣伝だけでは判断できません。最小流量が精度保証の範囲内か、表示だけ可能な範囲か、ゼロカット設定で小流量が積算から消えないかを確認します。特に停止時間の使用量を見る用途では、ゼロ付近の判定が成果を左右します。流量の急変を扱う用途では、フィルターや平均化時間を長くすると瞬間ピークが丸まり、積算値と工程イベントの対応が崩れる可能性があります。必要な観測周期を先に決め、採用する計器の応答仕様と通信周期を並べて確認してください。

選定表をつくるときは、候補機種のレンジ欄に「測れる最大値」だけでなく、工場の三つの運転場面を横に置きます。例えば通常生産、設備停止中、短いエアブローが重なる瞬間です。各場面で想定する流量は、推定の根拠とともに範囲で記載し、未測定の値を確定値のように扱いません。その範囲を候補機種の保証レンジに重ねれば、停止中の流量が保証範囲の外なのか、ピークが上限を超えるのかを視覚的に確認できます。管径だけで選ぶ場合に見落としやすいのは、この両端の取りこぼしです。ひとつの計器で両端を満たせないなら、測定目的に優先順位を付ける、測定点を分ける、別レンジの機器を組み合わせるという選択肢を検討します。どれを選んだかは、後でダッシュボードの数値を読む人にも伝わるように、仕様書に残してください。

レンジ比較では、配管の設計流量と実際の消費流量を混同しないことも大切です。設計時に見込んだ同時使用率が現状の運転と違う場合、設計値を使って大きい計器を買うと、普段の流量が測定範囲の下端に寄ります。一方、現在の平均値だけで選べば、季節や品種の切替時に上限を超える可能性があります。機器リスト、コンプレッサー運転記録、ライン停止履歴を照合し、どの値が実測でどの値が推定かを記すことが、見積り比較の出発点です。

熱式流量計を含む方式比較は媒体と据付条件で行う

圧縮空気でよく候補になるのは、熱式質量流量計、差圧式、渦式、超音波式などです。方式名だけで優劣を決めず、測りたい範囲、配管径、空気品質、施工停止時間、必要な精度、保守体制を同じ評価軸に載せます。熱式は流れる気体による加熱素子の冷却を利用します。ifmの技術説明が示すように、具体的な構造はメーカー・型式で確認します。熱式であっても「圧力と温度の影響を一切受けない」と断定せず、保証条件と表示換算を確かめます。

差圧式は絞り部の前後差圧から流量を求めるため、測定範囲、圧力損失、配管構成を一緒に評価します。超音波式は外付けや挿入式など構成が異なり、配管材質や肉厚、ガス向け適用条件を機種別に確認します。渦式も必要な流速や直管長などを型式別に確認します。特定方式を無条件に推奨するのではなく、要求を満たす型式の実データを比較します。調達表には「測定原理」よりも、受入時に検証できる「媒体、範囲、誤差、設置、出力、保守」の列を優先します。

圧縮空気の水分、油分、粒子は、センサー汚れや機器適合に関わります。ドライヤー上流、フィルター下流、ライン末端では条件が違います。媒体の状態を現場で把握し、計器が許容する品質を確認します。露点の評価やセンサー設置は圧縮空気露点監視の記事を参照してください。流量計が圧力・温度を内蔵していても、露点や汚染度を測れるとは限りません。

設置位置は「配管図上に入る」だけでは決まらない

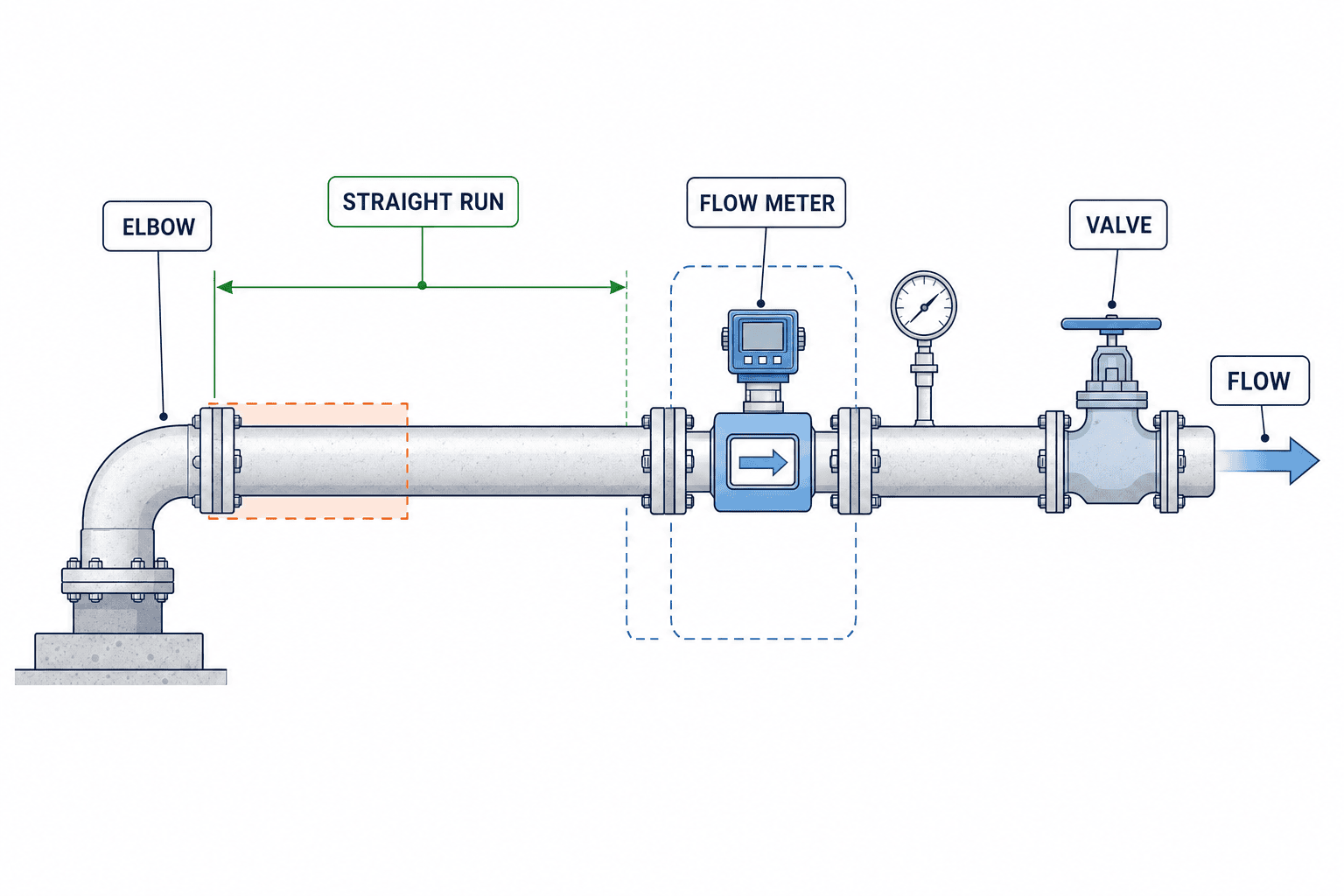

計器候補が決まる前に、現場の直管長、流れ方向、バルブ、エルボ、異径継手、T字分岐、ドレンがある位置を写真と寸法で残します。流量計の前後に乱流源があると、仕様書の精度をそのまま期待できません。SICKのFTMg取扱説明書は、型式に対する例として90度エルボの後に25×DNの上流直管と5×DNの下流直管、バルブの後に50×DNの上流直管と5×DNの下流直管を示しています。これらは再現性のある測定のための最小値で、同説明書は規定精度を得るためには上流100×DNを推奨しています。全流量計に共通するルールではありません。必要条件を満たせないときは、別位置、整流器、方式変更、追加誤差の扱いをベンダーと検討します。

同じ説明書は、矢印方向への流れ、流れを乱す箇所からの距離、弁との位置関係も求めています。逆流を想定する配管では、計器が逆方向を識別できるか、積算が正方向と逆方向をどう扱うかを確認します。受入試験のための隔離弁、バイパス、取り外し空間、足場、安全な電源遮断も設計に含めます。実際に保全員がゼロ点確認や清掃、再校正にアクセスできなければ、導入直後の精度が維持できません。

圧力損失も見積書に載せます。計器本体や整流器を加えると、末端の必要圧力に余裕がないラインで影響が出る可能性があります。「圧力損失ゼロ」と「設置自由」は型式の根拠がない限り要求条件にしません。候補設置点ごとに通常時とピーク時の圧力を確認し、ドライヤー、フィルター、レギュレーターとの前後関係を図面に固定します。施工中は工場側の停止手順、残圧抜き、配管清浄度、復圧後の漏れ確認を現場手順書に入れます。

データ連携は値だけでなく意味と時刻を引き渡す

流量計の表示器で読める値が、そのままPLCやMESで使えるとは限りません。調達段階で、瞬時流量、積算流量、圧力、温度、機器状態、異常コードをそれぞれどの信号で取得するかを表にします。ifmの製品カテゴリには圧縮空気向け流量計の選択肢があり、SICKのFTMg説明書には型式によってアナログ、IO-Link、Ethernet系の出力が記されています。機能は採用型式とオプションで確認し、存在するというだけで導入済みPLCにつながると判断しないでください。

4–20 mAなら工学値へのスケーリング、断線時の値、上限飽和、積算方法を決めます。パルスならパルス当たりの体積、瞬間停電後の再開、カウンターの桁あふれを決めます。IO-Linkやネットワーク通信なら、タグ名、データ型、更新周期、単位、状態ビット、通信途絶時の品質フラグを定義します。いずれも「同じ画面に数値が出た」だけでは完了ではありません。PLCの生データ、現場表示、MESの履歴を同一時刻・同一単位で突き合わせ、流量変化と積算増分の関係を確認します。

タイ工場で本社や別棟とデータを比較する場合は、タイ標準時UTC+7、設備時刻、サーバー時刻の関係を明示します。生産シフトや停止イベントとの結合に時刻ずれがあると、「停止中に使用量が増えた」のような誤った解釈につながります。生データは元の単位と品質情報を保持し、ダッシュボードで別単位を表示するなら変換規則を明示します。データ欠損をゼロ流量として埋めると、積算値や改善評価を歪めるため、欠損は欠損として扱います。

ライン別の配賦をするなら、親配管と子配管の階層、共有設備の扱い、計器の境界を先に定義します。親計器の値と子計器の合計が一致しない場合は、計器精度だけでなく未計測の枝管、時刻ずれ、異なる基準状態、逆流、欠損も調べます。異常検知のしきい値は稼働モードごとに分けると、夜間と生産ピークを同じ基準で誤判定しにくくなります。ただししきい値は試運転の観測結果から決め、最初から一律の削減率を約束しません。

圧縮空気流量計のRFPに書くべき項目

ベンダーへ「口径50Aのエア流量計を一式」とだけ依頼すると、配管施工、電源、校正、PLC連携、検収の範囲が各社で変わり、価格比較ができません。少なくとも次の項目を同じフォーマットで回答してもらいます。数値が未計測なら推定値と確度を記し、現地確認で確定する項目を分けます。

現場調査の段階では、配管外径だけで呼び径を決めず、内径、接続規格、保温材、施工に使える直線部分まで記録します。電源の供給元と接地、制御盤の空き端子、盤から計器までの距離も確認します。配管改造が必要なら、休日停止で作業できる時間、再起動前の漏れ試験、清浄度確認、復旧責任者を合意します。タイ工場では海外からの機器手配と現地施工が別契約になる場合があるため、図面承認、輸入、据付、計装、データ設定の担当境界もRFPに明記すると見積り漏れを減らせます。

評価表では「必須」「望ましい」「現地確認で確定」の区別を付けます。必須条件を満たさない機種を単価だけで選ばないためです。同時に、必要以上の通信機能や表示機能を必須にして候補を狭めないよう、何の運用に使う機能かを書きます。見積り回答で値が空欄なら、仕様未達と決め付けず、回答期限を区切って確認します。比較した根拠が後に残るよう、各社の回答版数、採用した型式、除外した理由を一覧で保存します。

項目	RFPで指定する内容	ベンダーに求める証跡
用途と測定点	対象ライン、配管境界、瞬時値・積算値の用途	P&ID上の位置と設置図
媒体	圧縮空気、油・水・粒子の想定、設置場所	対応媒体・品質条件
流量	通常最小、代表、短時間最大、将来増設	型式別レンジと精度式
基準状態	絶対圧・温度、表示単位、換算の責任	設定画面例とデータ定義
配管・施工	口径、材質、直管長、弁、停止可能時間	施工図、必要直管長、圧損
電気・通信	電源、PLC端子、プロトコル、更新周期	I/Oリスト、通信仕様
保守	清掃、校正、交換、故障時の隔離	保守手順、校正証明の扱い
受入	FAT・SATの試験項目、合否、立会人	試験計画と記録様式

見積価格は本体だけでなく、配管改造、停止作業、盤改造、配線、通信ゲートウェイ、ソフトウェア設定、校正、試運転、教育、保守まで分けて確認します。複数社比較では「一式」に含む作業を一覧にし、除外項目と工場側の準備を明記してください。校正証明書が必要な用途なら、どの測定点、レンジ、基準状態で校正されたか、再校正の手順と費用を確認します。製品のデータシートに書かれた精度と、現場設置後のシステム全体の不確かさを同一視しないことも重要です。

提案を評価するときは、各社に同じ現場条件を渡したかを最初に確認します。一社だけが上流のエルボを見落としていれば、その提案の直管長と工事費は見かけ上有利になります。質問への回答は全社に同じ版の追補資料として配り、管径、接続方式、媒体品質、基準状態などの変更を履歴に残します。ベンダーが「現地確認後に決定」と回答した事項は、発注後の追加費用や工程遅延につながり得るので、調査の期限と承認者を決めます。特に配管を切る位置、停止許可、PLC側の改造範囲は、機械・電気・情報システムの担当者が同じ図面で合意する必要があります。

比較表に「測定値を何に使うか」という列も設けます。設備保全の傾向監視なら欠測時のアラームや交換しやすさ、ライン別の費用配賦なら積算値の連続性と配管境界、生産トレーサビリティなら工程イベントとの時刻同期が重要です。用途を明示すれば、高機能な通信オプションを付ける理由も、不要とする理由も説明できます。採用理由を機種名だけで終わらせず、満たした要求と残った制約を記録すると、運用開始後に設定や配置を見直す際の判断材料になります。

FAT・SATで何を試験すれば「使える計器」と言えるか

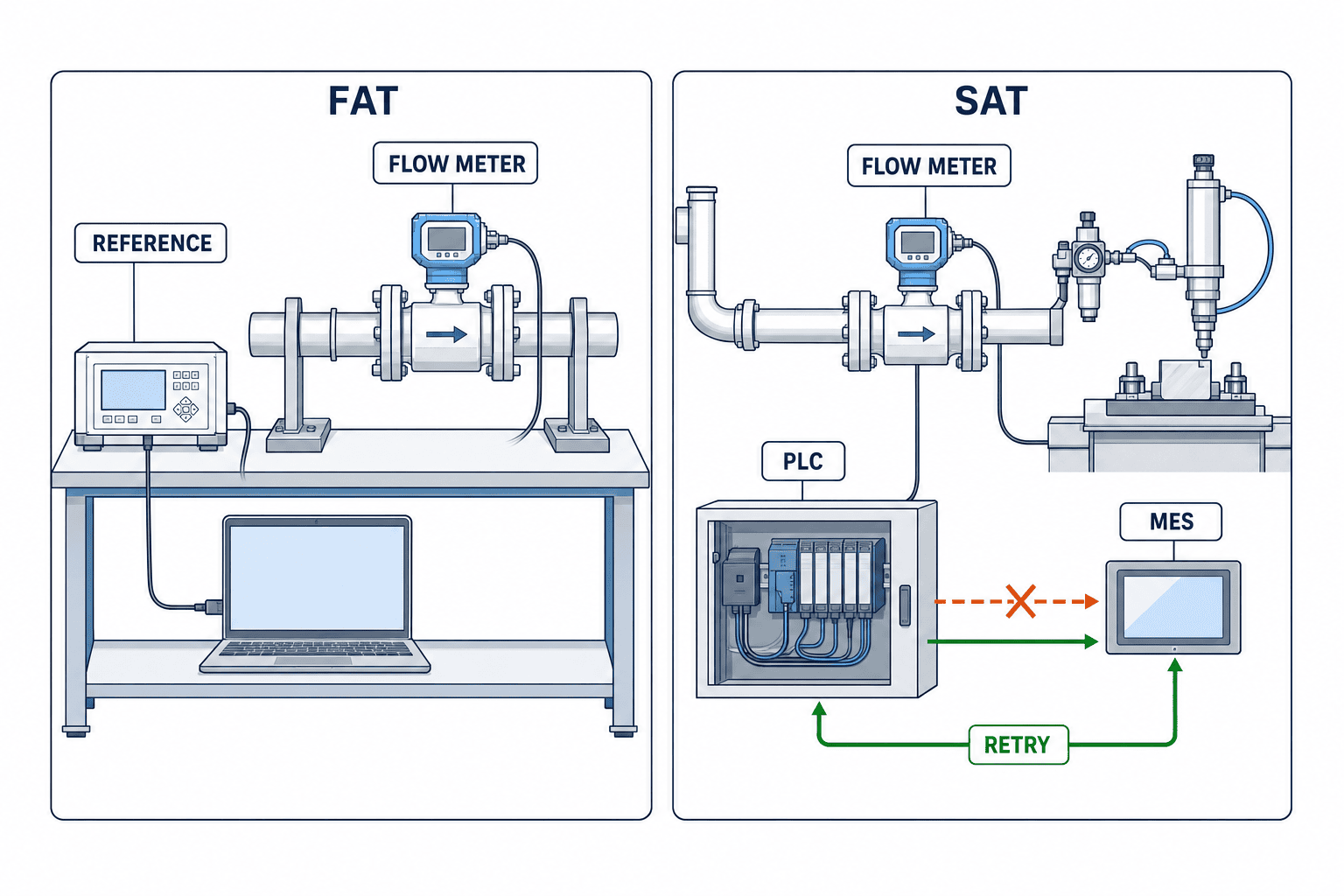

FATは出荷前に機器、設定、I/O、通信を確認する機会です。型式、口径、ファームウェア、設定された媒体と基準状態、流量レンジ、タグ、アラーム、積算カウンターを記録します。試験設備で代表点を与えられるなら、校正記録と照合します。現場の空気条件を工場試験場で完全に再現する前提にせず、FATで確かめられる機器側の機能と、SATで確かめる据付後の動作を分けます。FATで合格しても、現場の直管長不足や逆向き取付けは解決しません。

SATでは流れ方向、取付姿勢、前後直管長、漏れ、電源、通信、タイムスタンプ、単位を実配管で確認します。ライン停止と運転を切り替えてゼロ付近と代表流量を観測し、現場表示、PLC、ダッシュボードの値と積算増分を同時に記録します。独立した基準計器や妥当な比較方法があるなら、条件と許容差を試験計画に事前記載します。比較方法がないのに「表示が自然だから精度合格」と判定しないでください。再現性、信号品質、設置条件が仕様の範囲にあるかを確認する段階と、絶対精度を検証する段階は区別します。

通信断、停電、計器交換、PLC再起動の後に、積算値がどう再開するかも検収します。積算カウンターがリセットされたら、履歴画面で実使用量が突然減ることがあります。システム側で単調増加の集計にするか、リセットイベントと前回値を保持するかを決めます。アラームの試験は機器異常と工程異常を区別し、断線を「流量ゼロ」と誤表示しないことを確認します。試験の結果だけでなく、試験時の圧力、温度、流量、運転モード、時刻も残してください。

データの検収では、試験者が装置を停止・再開した時刻を独立した記録として残し、画面上の流量変化と突き合わせます。表示値を手で読み上げるだけでは、通信更新の遅れ、時刻ずれ、積算の取りこぼしを見つけにくいためです。現場表示とPLC値に差が出たときは、計器の故障と決め付ける前に、単位、基準状態、アナログのスケール、平均化設定、表示の更新周期を順に確認します。故障信号を外した試験、短時間の通信断、再接続も計画に入れ、異常期間が後の集計で欠測として識別できることを確かめます。

SATで見つかった未解決事項は、計器の性能問題、配管施工、制御設定、表示・集計ロジックのどこに属するか分けて記録します。担当と再試験方法、暫定運用時に使ってよいデータの範囲を明確にし、合否欄だけを空白のまま引き渡さないようにします。現場で求める測定精度を直接検証できない場合は、その制約を検収書に書き、校正証明と設置条件の確認で何を立証したのかを区別します。こうしておくと、後日の数値差をすべてセンサー故障と誤認せずに調査できます。

SAT合否を曖昧にしないための記録

「PLCに表示された」で合格にせず、①現場機器の表示、②PLC生値と工学値、③MESまたは監視画面、④積算値の開始・終了、⑤通信状態、⑥計器設定ファイルの版、⑦設置写真を一つの検収パッケージにまとめます。判断基準の例は、すべての点で単位が一致すること、欠損・故障が明確に区別されること、合意した運転条件で流量変化を追えることです。数値許容差は型式と比較方法に依存するため、RFPで承認した試験計画に固有値として定めます。検収後に設定変更をしたら、変更者、理由、旧設定、再試験結果を記録します。

導入後30日間は基準線を作る期間と考える

初日の流量だけで投資効果を判定しない方がよいでしょう。工場では品種、段取り、シフト、保全作業によって空気の使い方が変わります。導入後は少なくとも通常運転、停止時間、立上げ、繁忙時のデータが取れる期間を決め、各期間に生産量と稼働モードの情報を付けます。米国エネルギー省等の資料も、システムのベースライン作成と継続監視を改善サイクルに含めています。どの期間が「代表的」かは工場の運転実態で決めます。

最初に見る指標は「一日総量」だけでなく、停止中の基礎流量、生産量当たりの使用量、工程イベント直後のピーク、配管圧力との関係です。これらの変化を見つけても原因を決めつけず、ラインの稼働記録や保全記録と照らします。例えば停止中に流量が残る場合、漏れのほかに意図されたパージや待機動作があり得ます。改善施策を実行する前後には測定点と計器設定を固定し、変更した場合は比較の断絶を記録します。購入した計器を「監視の入口」として扱い、対策の成果は運転条件をそろえたデータで確認してください。

基準線を作る際には、単純な日平均だけでなく、シフト、生産品目、停止理由でデータを分けます。例えば同じ曜日でも、保全停止と通常生産では空気の使い方が違います。欠測や計器設定変更があった期間を含めて平均すると、見かけの改善や悪化が生まれます。そこで各期間に「通常運転」「段取り替え」「停止」「データ欠損」などの状態を付け、比較に使える期間を定義します。基準線の作成者と承認者、採用した期間、除外した期間と理由を保存すれば、翌月に担当者が変わっても同じ条件で見直せます。

初期データから改善候補を選ぶときは、流量の大きいラインを機械的に優先するだけでなく、使用量が生産量に見合っているか、停止中にも流れがあるか、圧力が不足していないかを一緒に見ます。対策後に流量が下がっても、同時に製品数が減っただけなら効果とは言えません。電力削減を主張するなら、コンプレッサー側の電力と運転モードも測り、空気使用量との関係を確認します。流量計データの役割は、仮説を立てる材料と対策の追跡記録を提供することです。

品質点検も運用に入れます。月次で通信欠損、ゼロ点、異常値、設定変更履歴を見ます。配管工事やフィルター交換の後に流れの状態が変わった場合は、設置条件と測定結果を確認します。校正周期は用途、メーカー推奨、社内品質管理要求に合わせて決めます。故障時に交換可能な型式や予備品が必要かも、重要ラインなら事前に決めておくと復旧が速くなります。

よくある質問：圧縮空気流量計の設置・熱式・検収

Q1. 圧縮空気の流量計はコンプレッサー直後に一台で十分ですか？

供給総量を把握する目的なら候補になりますが、個々のラインや設備の使用量は分かりません。配管の分岐点と計測境界に合わせて配置します。ドライヤーやフィルターの前後で媒体条件も変わるため、設置点ごとに仕様を確認します。

Q2. 熱式流量計なら温度・圧力センサーは不要ですか？

計器が内部補正や併設センサーを持つかは型式次第です。表示する基準流量の定義に加え、圧力変動の原因分析や品質管理に何を記録したいかで必要なセンサーを決めます。「熱式」という名称だけで補助測定の要否は判断できません。

Q3. 圧縮空気流量計の設置で直管長が足りない場合は？

設置位置を変える、流れを整える部品を追加する、方式を変えるなどを比較します。整流器には圧力損失や追加費用があり得ます。必要長さはメーカーと型式、上流の弁やエルボの配置で変わるため、現場図面を添えてベンダーに確認してください。

Q4. 流量計のRFPで「精度±1％」とだけ書けば比較できますか？

比較できません。測定値に対する割合かフルスケールに対する割合か、流量レンジ、媒体、圧力・温度、参照条件、据付条件をそろえる必要があります。提案書の数字は採用型式の保証範囲と試験方法に結び付けます。

Q5. FAT・SATでは省エネ率を合否にできますか？

計器の受入条件には、正しい据付、設定、信号、記録、合意した条件での比較試験を使います。省エネ効果は別の改善施策と運転条件に依存するため、計器単体のFAT・SATの合否とは分けて評価します。効果を見るときは電力、生産量、シフト、圧力設定も記録します。

まとめ：流量計は「数字が読める」だけで選ばない

圧縮空気の流量計選定では、測定目的と配管境界を決め、実流量と基準流量の条件をそろえ、低流量を含むレンジと方式を比較します。さらに設置直管長、媒体品質、圧力損失、通信と時刻、FAT・SATの合否まで一つの要求仕様につなげます。買う前に現場の測定点とデータの使い道が明確なら、候補機器の比較も、導入後の改善判断も具体的になります。

タイ工場で測定点の整理やRFP、PLC・MES連携を検討している段階なら、配管図と用途のメモから相談できます。TOMAS TECHへのお問い合わせで、測りたいラインと現在分かっている条件をお知らせください。

参照資料

*本稿の直管長や参照条件の数値は挙げた機器の資料にある例です。発注時には採用型式の最新版仕様と現場条件を確認してください。*
