タイ・ASEANの工場でAGV システム構築を成功させるには、車両選びより先に、搬送要求、通路、上位システム、安全、運用責任を一つの設計にまとめる必要があります。本稿では、RFP作成からAGV レイアウト設計、WMS連携、FAT/SAT、稼働後の改善まで、発注側が意思決定できる実務手順を解説します。
AGV システム構築は「車両導入」ではなく搬送業務の再設計
AGV（Automated Guided Vehicle）やAMR（Autonomous Mobile Robot）の提案では、可搬重量、最高速度、航続時間、ナビゲーション方式が目立ちます。しかし、プロジェクトの成否を決めるのは単体性能ではありません。必要な搬送量をピーク時にも処理できるか、人・フォークリフト・台車と安全に共存できるか、WMSやMESから正しいタイミングで指示を受けられるか、異常時に現場が復旧できるかという、システム全体の整合性です。
特にタイやASEANの既存工場では、通路幅が均一でない、床面状態にばらつきがある、空調区画と高温多湿区画が混在する、通信品質が場所によって違う、作業者の言語が複数ある、といった条件が重なります。新築工場の図面だけで設計する場合と異なり、現場観測を設計入力に変える作業が欠かせません。
国際ロボット連盟（IFR）のWorld Robotics 2025資料では、2024年の産業用ロボット年間導入の75%がAsia/Australiaであったとされています。これは世界の地域別シェアであり、タイ単独の比率ではありません。それでも、アジアの製造現場で自動化投資が重要なテーマであることは読み取れます。投資判断では流行や台数を追うのではなく、自社の物流損失と生産制約を定量化することが出発点です。
AGV導入の前にロボット投資全体の評価軸を整理したい場合は、タイ工場のロボット導入ROI設計も参照してください。搬送だけでなく、工程自動化との投資順位を比較できます。
最初に定義する6つの成果指標
RFP作成前に、経営、製造、物流、設備、IT、EHSが同じ成功条件を共有します。推奨する指標は次の6つです。
| 指標 | 定義例 | 確認方法 |
|---|---|---|
| 搬送達成率 | 指定時間内に完了した搬送指示の比率 | WMS/FMSログと受渡し記録 |
| サイクルタイム | 呼出から荷降ろし完了までの時間 | 通常時・ピーク時を分けて計測 |
| 生産影響停止 | AGV起因で工程が待った時間 | Andon、MES、停止理由コード |
| 安全事象 | 接触、ニアミス、保護停止の件数 | EHS記録と車両イベントログ |
| 復旧時間 | 異常発生から正常運転復帰まで | 障害チケット、保全記録 |
| 手作業削減 | AGV導入前後の搬送工数差 | 標準作業票と実測 |
「車両を5台入れる」ではなく、「ピーク2時間の搬送要求を満たし、生産待ちを増やさず、安全停止から所定時間内に復旧できる」と定義します。数値目標は現状測定と工程要求から決め、ベンダーの一般値をそのまま採用しません。
RFPでAGV 導入の曖昧さをなくす
1. 搬送要求をOD表にする
AGV 導入の要求は、出発地（Origin）と到着地（Destination）の組み合わせごとに記述します。品目群、荷姿、重量、外形寸法、搬送頻度、時間帯別ピーク、優先度、受渡し方法、空パレット回収、例外処理まで含めたOD表を作ります。
平均回数だけでは台数不足を招きます。シフト開始直後、休憩前後、段取り替え、入荷集中、出荷締めなど、山が発生する時間帯を分けます。生産計画変更時に搬送要求がどう変わるかもシナリオ化します。可能なら一週間以上の実績データと、現場観測の両方で裏付けます。
2. 荷姿と受渡しインターフェースを固定する
同じ重量でも、樹脂箱、ラック、パレット、ロール材では必要な車体と安全条件が違います。パレットの破損、たわみ、寸法公差、フォーク差込口、重心の偏りも明記します。コンベヤ受渡しなら高さ、位置決め精度、ハンドシェイク信号、詰まり検知、非常停止連携を定義します。
RFPでは「既存パレット対応」の一文で済ませず、代表サンプルとワーストケースをFATへ持ち込める状態にします。現物が揃わない場合は、合否に使う限界条件を図面で指定します。
3. 責任分界点をI/Oまで落とす
AGVベンダー、FMS、WMS/MES、PLC、コンベヤ、自動扉、エレベーター、Wi-Fi、建屋工事の担当範囲をRACI表で整理します。システム境界では、誰が信号を出し、誰が確認し、タイムアウト時にどう戻すかを決めます。
| 境界 | 必須定義 | 典型的な見落とし |
|---|---|---|
| WMS―FMS | 指示、取消、優先度、完了、在庫例外 | 重複指示と再送の扱い |
| FMS―PLC | 到着、進入許可、荷有無、異常 | タイムアウト後の復旧 |
| 車両―自動扉 | 接近、開、開完了、通過、閉 | 手動開放中の制御 |
| 車両―充電器 | 入庫、位置決め、充電開始、離脱 | 停電復帰と接点汚れ |
| 運用―保全 | 一次切り分け、退避、再開承認 | 夜勤時の連絡先 |
複数設備と工程の仕様調整に社内工数が足りない場合は、タイの生産技術アウトソーシング活用ガイドが、発注側機能を補う方法の参考になります。
AGV レイアウト 設計：図面だけで決めない
現場サーベイで取得する情報
AGV レイアウト 設計では、CAD図面にルートを引く前に現場を歩きます。通路の実効幅、交差点の見通し、床の段差・勾配・亀裂、排水溝、金属粉や油、扉、シャッター、避難経路、消防設備、作業者の動線、フォークリフトの右左折、仮置きの発生場所を記録します。
通信についてはアクセスポイントの配置だけでなく、稼働時間帯の電波状況、ローミング、干渉、障害物、ネットワーク切断時の車両挙動を確認します。床補修やラック移設が必要なら、それを車両見積とは別の工事費として扱います。
交差点と共有区間をゾーンとして設計する
車両が走れるかだけでなく、混雑が伝播しないかを見ます。狭い通路、交差点、コンベヤ前、充電エリア、手動搬送との共用部をゾーン化し、同時進入数、優先方向、待機位置、迂回条件を定義します。待機位置が受渡し点や避難経路を塞がないことも重要です。
VDAは2026年4月、VDA 5050 v3.0について、混在フリートをより効率よく制御するためのゾーン概念やpath sharingを紹介しています。VDA 5050は法規ではなく、AGV/AMRとマスターコントローラ間の任意の通信インターフェースです。採用すれば自動的に相互運用できるわけではなく、対応バージョン、機能範囲、ベンダー固有拡張、試験項目を契約で確かめる必要があります。
シミュレーションで比較すべきシナリオ
シミュレーションは「必要台数を一つ出す」ためだけに使いません。通常、ピーク、車両1台故障、充電器1台停止、通路閉鎖、設備側の受入遅延、通信断、優先搬送の割込みを比較します。入力値は実測と設計値を区別し、仮定は一覧化します。
評価する出力は、搬送達成率、待ち時間分布、渋滞位置、充電待ち、車両稼働率、工程欠品の発生です。平均値が同じでも、特定時間帯に長いテールが出れば生産停止につながります。95パーセンタイルなど分布で確認し、具体的な合格値は自社工程の許容待ち時間から決めます。
AGV WMS 連携：APIより先に業務状態を合わせる
指示と実績の状態遷移を定義する
AGV WMS 連携では、APIのURLやプロトコルより先に、搬送オーダーの状態遷移を設計します。作成、引当、送信、受付、車両割当、集荷、搬送中、荷降ろし、完了、取消、失敗、保留といった状態を、WMS、FMS、MES、PLCのどこが正本として持つか決めます。
ネットワーク再接続時に同じオーダーが再送されても二重搬送しないよう、ユニークIDと冪等性が必要です。完了通知が失われた場合の照会、部分完了、荷物が見つからない場合、置き場満杯、PLCが進入許可を出さない場合の処理も設計します。
マスターデータと時刻を揃える
ロケーションコード、設備ID、荷姿コード、優先度、製造オーダー、ロット、車両IDの命名規則を合わせます。現場の表示名とシステム内部コードを対応表にし、変更管理の責任者を決めます。ログを突合できるよう、サーバー、PLC、FMS、車両の時刻同期も検証します。
OTセキュリティを後付けしない
NIST SP 800-82 Revision 3は、OTの性能、信頼性、安全要求を考慮したセキュリティ指針の確定版です。2026年時点ではRevision 4は改訂プロセス中であり、確定版として扱うべきではありません。
AGV環境では、IT/OTネットワークの分離、必要最小限の通信許可、管理者権限、ベンダー遠隔接続、多要素認証、ログ保全、バックアップ、脆弱性対応、USBなどの保守媒体、インシデント時の安全停止をRFPに含めます。セキュリティ対策が遅延や可用性へ与える影響も、実機負荷で確認します。
安全設計：車両認証だけで完了しない
ISO 3691-4:2023は、無人産業車両とそのシステムに関する安全要求と検証を扱います。重要なのは、車両単体だけでなく運用区域を含めて考えることです。人との交差、荷物による視界遮蔽、扉、狭路、充電、保守、手動モード、予見可能な誤使用をリスクアセスメントに含めます。
ただし、規格の適用可否や適合の方法は設備構成で変わります。タイの現地法令、工場規則、消防・建屋要件も含め、SIerおよび安全の専門家に確認してください。本稿は法的適合性を判定するものではありません。
安全検証で見る場面
- 交差点で作業者が急に進入する
- パレットがセンサー視野を遮る
- フォークリフトがAGVルートへはみ出す
- 非常停止後に荷を保持したまま復帰する
- 手動モードから自動モードへ戻す
- 扉やコンベヤが不完全な状態で許可信号を出す
- 通信断や位置推定喪失が発生する
- 清掃、保全、バッテリー交換時に第三者が近づく
安全レーザースキャナーが付いていることだけを合格条件にせず、速度、停止距離、荷姿、床、カーブ、見通し、保護フィールド切替を組み合わせて実機で確認します。ニアミスを報告しやすい現場ルールと、ルート変更時の再評価プロセスも必要です。
ベンダー比較は機能表より「成立条件」と「例外処理」
候補ベンダーには同じOD表、レイアウト、インターフェース、稼働条件を渡します。回答では対応可否だけでなく、成立条件、除外事項、顧客側準備、標準機能か個別開発か、バージョンアップ時の影響を記載してもらいます。
| 評価領域 | RFPで求める証拠 | 判断ポイント |
|---|---|---|
| 搬送性能 | シミュレーション条件と結果 | ピークと障害時にも成立するか |
| 安全 | リスク評価案、適用規格、試験 | 運用区域まで含むか |
| 連携 | 状態遷移、API/I/O一覧、再送設計 | 例外時に整合性を戻せるか |
| 保守 | SLA、部品、現地体制、教育 | 夜間・休日の復旧が現実的か |
| セキュリティ | 構成図、権限、遠隔保守、更新 | 工場のOT方針に適合するか |
| 拡張性 | 追加車両、他社車両、エリア追加 | ロックインと変更費用が明確か |
| 引渡し | 文書、ソース/設定、バックアップ | 発注者が運用を継続できるか |
VDA 5050対応を評価する場合、「対応」のチェックだけでは不十分です。v3.0.0のどのメッセージ、状態、エラー、ゾーン、path sharingを実装するか、異なるメーカーの車両を用いた相互運用試験を誰が行うか、将来バージョンへの移行費をどう扱うかを質問します。
概算費用は単価でなくWBSで分解する
AGV システム構築の費用は、車両本体だけで比較すると判断を誤ります。具体額は現場条件、台数、荷姿、設備改造、連携範囲、サービス拠点で大きく変わるため、根拠のない相場額は置かず、次の費用構造で見積を揃えます。
- 車両、トップモジュール、バッテリー、充電器
- FMS、監視画面、ライセンス、サーバー
- WMS/MES/PLC/扉/コンベヤ連携
- 床、ラック、ガード、標識、電源、ネットワーク工事
- 設計、シミュレーション、プロジェクト管理
- FAT、輸送、据付、SAT、ランプアップ支援
- 教育、マニュアル、予備品、保守契約
- サイバーセキュリティ、バックアップ、更新対応
- 生産切替、夜間工事、停止リスク、社内工数
- 将来のルート変更、追加台数、ソフト改修
ROIの基本式
年間便益は、削減できる搬送工数、フォークリフト等の回避費用、生産停止の回避、仕掛在庫や破損の改善などを、二重計上しないよう積み上げます。
年間純便益 = 年間総便益 − 年間保守費 − 電力費 − ライセンス費 − 追加運用費
単純回収期間 = 初期投資 ÷ 年間純便益
ベース、下振れ、上振れの3ケースを作り、搬送量、稼働率、人員再配置の実現度、停止時間を変数にします。「省人」は人数が自動的に減るという意味ではなく、採用回避、残業削減、欠員補完、より付加価値の高い作業への再配置のどれで実現するかを明示します。
タイ投資委員会（BOI）のInvestment Promotion Guide 2025には、自動化・ロボット投資に関する制度情報が掲載されています。ただし、制度には対象条件や申請期限があり、過去施策も含まれます。2026年に現在適用可能と断定せず、計画時点のBOI公式情報と専門家確認を前提に、優遇が無くても成立するROIを基本ケースにします。

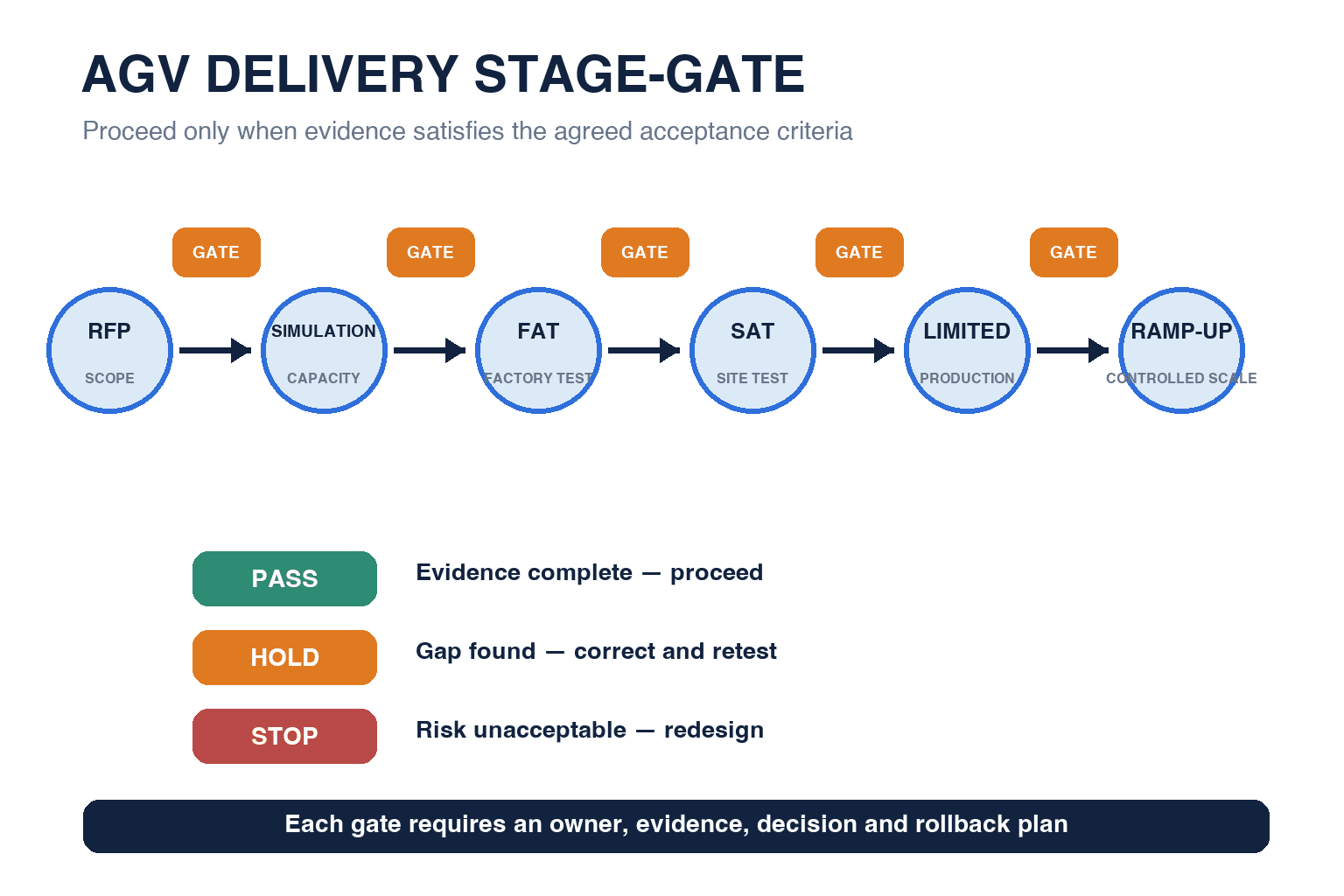

PoCより「限定本番」を設計する
デモ環境で走行できても、本番価値は証明できません。対象ルート、荷姿、時間帯を限定しつつ、実際のWMS指示、現場作業者、例外、保全体制を含めた限定本番を設計します。
FATで確認すること
FAT（Factory Acceptance Test）では、代表荷姿と限界荷姿、最大想定重量、充電、センサー、非常停止、FMSロジック、通信断、オーダー取消、重複送信、ログ、バックアップ復元を確認します。工場でしか試せない項目はSATへ明示的に持ち越し、未試験のまま合格にしません。
SATで確認すること
SAT（Site Acceptance Test）では、実床、実照明、実通信、実設備、実作業者で、通常、ピーク、故障、復旧を検証します。合否基準、試験データ、責任者、再試験条件を事前に合意します。連続運転試験では、停止回数だけでなく停止理由を分類し、設備待ち、交通制御、通信、荷姿、操作ミスを切り分けます。
段階的ランプアップ
初日から全搬送を切り替えず、手動搬送の退避策を残します。時間帯、ルート、品目を段階的に広げ、各段階の進級条件を決めます。日次レビューで未完了オーダー、保護停止、手動介入、渋滞、充電、WMS不整合を確認し、変更履歴を残します。
運用開始後に必要な体制とKPI
AGVは導入後にレイアウト、品種、物量、人の動線が変わります。運用責任者、一次復旧担当、保全、IT/OT、ベンダーの連絡経路をシフト別に決めます。車両を動かす権限、ルートや速度を変更する権限、ソフト更新を承認する権限も分離します。
日次では未完了搬送、手動介入、保護停止、充電異常を確認します。週次では渋滞位置、サイクルタイム分布、設備待ち、原因別停止を分析します。月次では搬送量変化、SLA、予備品、ソフトウェア更新、リスクアセスメントの変更要否を確認します。
荷役工程まで自動化範囲を広げる場合は、タイ工場向けロボットデパレタイジング導入ガイドも参考になります。AGVとの受渡し点を含めて設計すれば、部分最適を避けやすくなります。
引渡し文書を運用資産にする
検収時には完成図、ネットワーク構成、I/O一覧、状態遷移、アカウント一覧、設定バックアップ、ソフトウェアとファームウェアの版、リスクアセスメント、試験記録、予備品表、保全手順、トラブルシューティングを受領します。文書の納品だけでなく、現場担当者がバックアップから設定を戻し、代表的な異常を切り分けられることを教育の合格条件にします。
変更管理では、ルート、速度、保護フィールド、優先度、設備ハンドシェイク、WMSマッピングの変更申請を一つの台帳で追います。変更前のリスク確認、テスト環境または限定エリアでの検証、承認、反映、ロールバック、結果確認までを残します。ベンダーが遠隔で変更する場合も、作業時間、操作者、変更内容、承認者を監査できる状態にします。
災害復旧では、FMSサーバー停止、設定破損、ネットワーク機器交換、長時間停電を想定します。バックアップが存在することと、復元できることは別です。定期的な復元試験と、手動搬送へ切り替える判断基準を運用計画に含めることで、生産部門が迷わず行動できます。
導入判断に使える12項目チェックリスト
- 時間帯別のOD表とピーク搬送量がある
- 荷姿の正常範囲とワーストケースが定義されている
- 現場サーベイで床、通路、交差、通信を確認した
- 人、フォークリフト、AGVの共存リスクを評価した
- WMS/FMS/PLCの状態遷移と責任分界がある
- 再送、取消、設備満杯、通信断の例外処理がある
- 通常・ピーク・故障時のシミュレーションを比較した
- FAT/SATの合否基準と証拠が契約に入っている
- 保守SLA、予備品、夜勤の復旧体制がある
- OTセキュリティと遠隔保守条件が定義されている
- 車両以外の工事、連携、社内工数を含むTCOで比較した
- 段階導入と手動退避の終了条件がある
重要項目が複数未達なら、ベンダー選定より先に要求整理を進める余地があります。項目が揃っていても、実測データが不足している場合は限定本番で仮定を検証します。
FAQ：AGV 導入・レイアウト・WMS連携のよくある質問
AGV 導入ではAGVとAMRのどちらを選ぶべきですか？
名称だけで選ばず、荷姿、床、動線変動、位置精度、交通量、安全、保守体制で比較します。固定ルートが安定する工程では誘導方式が合理的な場合があり、頻繁な変更や迂回が必要なら自律走行の柔軟性が有効です。混在も可能ですが、FMSと例外処理が複雑になるため、全体シナリオで検証します。
AGV レイアウト 設計で必要な通路幅は何mmですか？
一律の数値では決められません。車体と荷の外形、旋回、速度、停止距離、センサー保護領域、人やフォークリフトとの分離、壁やラック、現地法令・規格の適用で変わります。ベンダーと安全専門家が実機条件で算定し、現場試験で確認してください。
AGV WMS 連携はAPI接続だけで完了しますか？
完了しません。オーダー状態、在庫引当、設備許可、再送の冪等性、取消、タイムアウト、ログ、時刻同期、復旧手順まで合意して初めて業務として成立します。API疎通試験に加え、異常系のE2E試験が必要です。
VDA 5050に対応すれば異なるメーカーをすぐ混在できますか？
必ずしもできません。VDA 5050は任意の通信インターフェースであり、法規や完成済みのフリート機能ではありません。対応バージョン、実装範囲、拡張、車両能力、マスター制御、相互運用試験を確認します。
AGV システム構築の費用はどう比較すべきですか？
車両単価ではなく、FMS、連携、建屋・床・ネットワーク工事、試験、教育、保守、ライセンス、社内工数、将来変更を含むTCOで比較します。見積前提を同じWBSに揃え、含む・含まないを明確にします。
ISO 3691-4に適合すれば現地法令も満たしますか？
自動的には満たしません。ISO 3691-4:2023は重要な安全規格ですが、具体的な適用、適合評価、タイの現地法令、工場規則、建屋・消防要件は個別確認が必要です。SIerと安全専門家へ相談してください。
まとめ
AGV システム構築は、車両を選ぶ購買案件ではなく、搬送業務、レイアウト、安全、WMS/MES、設備、保守を統合する生産システム案件です。OD表とピーク条件を起点に、例外処理と責任分界をRFPへ落とし、シミュレーション、FAT、SAT、段階導入で仮定を検証してください。VDA 5050、ISO 3691-4、NIST SP 800-82は有用な設計材料ですが、法的適合性や現場成立性は個別に確認する必要があります。
タイ工場でのAGV構想、RFP整理、レイアウト・WMS連携の事前評価段階でも、TOMAS TECHへご相談いただけます。既存設備と運用条件を見ながら、投資判断に必要な論点を一緒に整理します。
