Hệ thống quản lý MSD: theo dõi floor life, bảo quản khô và RFP cho nhà máy SMT tại Thái Lan

Ở các nhà máy linh kiện điện tử tại Thái Lan đang xem xét triển khai hệ thống quản lý MSD, chúng tôi thường gặp một tình huống rất giống nhau. Thời điểm mở túi chống ẩm được ghi tay lên nhãn dán trên túi hoặc trên cuộn linh kiện (reel). Sau đó thời điểm này được chép lại vào Excel. Nhà máy có nhiều tủ chống ẩm (dry cabinet), nhưng độ ẩm chỉ được nhìn bằng mắt trên màn hình hiển thị ở cửa tủ và không có hồ sơ nào được lưu lại. Các reel đi đi lại lại nhiều lần giữa line, kho và tủ, và dần dần không ai còn biết “reel này tổng cộng đã nằm bên ngoài bao nhiêu giờ”. Những reel không rõ thời gian bị đưa đi “sấy cho chắc”, lò sấy bị tắc nghẽn và việc chuyển đổi setup bị chậm lại. Hoặc ngược lại, một reel có thể đã hết hạn vẫn được lắp thẳng lên máy gắn linh kiện. Ở các nhà máy EMS và PCBA của doanh nghiệp Nhật tại Ayutthaya, Pathum Thani, Chonburi, Rayong và Prachinburi, đây không phải là cảnh hiếm gặp.

Bài viết này là hướng dẫn thực tế dành cho giám đốc nhà máy, trưởng phòng đảm bảo chất lượng, kỹ sư công nghệ sản xuất (SMT), bộ phận vật tư và kho, và người phụ trách IT tại các nhà máy EMS, PCBA và linh kiện điện tử. Bài viết sắp xếp lại các câu hỏi khi biến việc quản lý MSD (Moisture Sensitive Device, linh kiện nhạy ẩm) thành một cơ chế: “ghi nhận gì, theo phương thức nào, liên kết với hệ thống nào, so sánh ra sao, chi phí bao nhiêu, nghiệm thu thế nào và triển khai ra sao”. Bức tranh tổng thể về truy xuất nguồn gốc linh kiện điện tử (4 sổ cái: reel, MSD, từng sản phẩm riêng lẻ và nguồn mua hàng) đã được trình bày trong bài tổng quan về truy xuất nguồn gốc linh kiện điện tử. Bài này đi sâu vào “sổ cái MSD” trong số đó, đến tận mức triển khai và thử nghiệm nghiệm thu.

Trước hết, xin tóm tắt luận điểm của bài viết.

Cốt lõi của quản lý MSD không phải là “nơi bảo quản” mà là “đồng hồ phơi nhiễm của từng reel”. Dù trang bị bao nhiêu tủ chống ẩm hay tháp lưu trữ (storage tower) đi nữa, nếu thời điểm reel được lấy ra khỏi túi, thời điểm reel được đưa trở lại và độ ẩm trong khoảng thời gian đó không được tích lũy vào ID của reel, thì không ai biết floor life còn lại là bao nhiêu. Khi không biết, hiện trường chỉ còn hai lựa chọn: “sấy cho chắc” hoặc “làm ngơ”.

Có 3 kiểu điển hình khiến quản lý MSD không bám rễ được.

• (1) Đồng hồ được ghi tay, và bị đứt quãng mỗi khi reel được trả về, xuất kho lại hoặc chuyển giữa các line
• (2) Quy tắc dừng hoặc đặt lại (reset) đồng hồ khi bảo quản khô được áp dụng đồng loạt cho mọi cấp MSL (từ MSL4 trở lên có điều kiện khác)
• (3) Độ ẩm trong tủ không được ghi lại, nên cả trong lúc cửa tủ bị để mở hoặc tủ bị hỏng, đồng hồ vẫn bị coi là “đang dừng”

Vì vậy, trước khi so sánh sản phẩm, chúng tôi khuyên nên quyết định trước 5 điểm sau.

• (a) Phân bố MSL của các mã linh kiện MSD trong nhà máy, và số lần mở túi mỗi tháng
• (b) Quét (scan) các sự kiện làm đồng hồ chạy và dừng ở đâu
• (c) Thiết lập quy tắc reset và tạm dừng như thế nào, và ai phê duyệt
• (d) Ghi nhận và cảnh báo độ ẩm trong tủ
• (e) Liên kết với máy gắn linh kiện, MES và WMS (không cho phép lắp reel đã hết hạn)

Ngoài ra, bài viết này không nhằm giới thiệu hay xếp hạng một sản phẩm cụ thể nào. Đây cũng không phải là tư vấn pháp lý hay tư vấn về sự phù hợp tiêu chuẩn. J-STD-033, luật bảo vệ dữ liệu cá nhân của Thái Lan (PDPA) và ưu đãi của BOI (Ủy ban Đầu tư Thái Lan) được giới thiệu như “những vấn đề cần kiểm tra”, còn quyết định cuối cùng xin hãy xác nhận với khách hàng, tổ chức chứng nhận và chuyên gia. Thêm nữa, IPC/JEDEC J-STD-033 và J-STD-020 là tiêu chuẩn có trả phí, và bài viết này không đọc bản gốc của tiêu chuẩn. Các con số như thời gian theo từng MSL, điều kiện reset và thời gian sấy đều dựa trên tài liệu do các nhà sản xuất linh kiện công bố (chép lại các bảng của J-STD-033 Rev D). Cuối cùng, xin hãy kiểm tra bản gốc của tiêu chuẩn cùng với datasheet của nhà sản xuất linh kiện và nhãn trên túi chống ẩm. Số lô, thời gian, đơn giá và chi phí xuất hiện trong phần tính toán đều là số giả định dành riêng cho bài viết này.

Vì sao bây giờ các nhà máy linh kiện điện tử tại Thái Lan cần xem lại việc quản lý MSD

Chiến lược quốc gia về bán dẫn và điện tử tiên tiến đã được phê duyệt

Ngày 24/9/2026, Ủy ban Chính sách Quốc gia về Công nghiệp Bán dẫn và Điện tử Tiên tiến của Chính phủ Thái Lan (do Phó Thủ tướng kiêm Bộ trưởng Tài chính Ekniti làm chủ tịch) đã phê duyệt chiến lược quốc gia đầu tiên của Thái Lan về công nghiệp bán dẫn và điện tử tiên tiến. Theo thông cáo báo chí của BOI, chiến lược đặt mục tiêu đến năm 2050 đạt tổng vốn đầu tư lũy kế khoảng 80 tỷ USD, doanh thu ngành hằng năm khoảng 150 tỷ USD và hơn 230.000 việc làm mới (tất cả đều là giá trị mục tiêu của chiến lược).

Chiến lược gồm 3 giai đoạn: đến năm 2030, củng cố nền tảng lắp ráp và kiểm thử hiện có, mở rộng đóng gói tiên tiến (advanced packaging) và xây dựng nền tảng cho công đoạn đầu (front-end). Đến năm 2040, thu hút đầu tư vào thượng nguồn như thiết kế và chế tạo wafer, và đến năm 2050, hướng tới một chuỗi cung ứng khép kín trong nước. Ba lĩnh vực công nghệ được ưu tiên là quang tử (photonics), bán dẫn công suất và cảm biến.

Cũng trong thông cáo này, BOI cho biết từ năm 2023 đến nửa đầu năm 2026 đã tiếp nhận 879 hồ sơ xin ưu đãi đầu tư liên quan đến bán dẫn và điện tử tiên tiến, trị giá khoảng 27,2 tỷ USD (909 tỷ baht). Phạm vi bao gồm các công đoạn chế tạo chip, PCB, HDD, máy chủ AI, thiết bị mạng và nguồn điện, và linh kiện điện tử cho ô tô và thiết bị văn phòng.

Các nhà máy lắp ráp và PCB đang tập trung lại

Ngày 1/10/2026, Infineon Technologies đã khánh thành nhà máy đầu tiên tại Thái Lan (Samut Prakan, Module A). Theo BOI, đây là tổ hợp sản xuất bán dẫn công suất với tổng vốn 1,4 tỷ USD (48 tỷ baht), và khi 5 module hoàn thành sẽ trở thành cơ sở back-end (lắp ráp và kiểm thử) lớn nhất của công ty. Module A có phòng sạch 30.000 m² và một trung tâm R&D chế thử, được thiết kế như một nhà máy thông minh sử dụng vận chuyển tự động và hệ thống sản xuất số từ đầu đến cuối (end-to-end).

Phía lắp ráp bo mạch cũng có động thái. Theo bản tin ngày 14/9/2026 của báo tiếng Thái Naewna, BOI đã phê duyệt ưu đãi đầu tư cho ShuCan (Thailand), thuộc ShuCan Technology của Trung Quốc, cho nhà máy PCBA đặt tại khu công nghiệp Nong Lalok, tỉnh Rayong. Vốn đầu tư là 4.435 triệu baht, nhà máy sẽ sản xuất PCBA bằng SMT (công nghệ gắn bề mặt) và cung cấp làm linh kiện cho bộ thu phát quang (optical transceiver).

Sự tập trung của ngành PCB cũng đang tiếp diễn. Bài viết tháng 2/2026 của The Nation, dẫn dữ liệu của BOI, cho biết từ năm 2022 đến tháng 6/2025, số hồ sơ xin ưu đãi đầu tư liên quan đến PCB đã vượt 180 hồ sơ với giá trị vượt 200 tỷ baht, và Thái Lan đã trở thành cơ sở sản xuất PCB lớn nhất ASEAN. Về dài hạn, mục tiêu là lọt vào top 5 thế giới. Trong các hồ sơ xin ưu đãi BOI nửa đầu năm 2026, ngành điện và điện tử đứng thứ 2 sau ngành số với 179 hồ sơ và 120,23 tỷ baht, còn hồ sơ từ Nhật Bản là 123 hồ sơ và 32,79 tỷ baht.

Khi khách hàng mới tăng lên, đặc biệt là khách hàng ô tô và thiết bị viễn thông, những câu hỏi như “Xin cho xem hồ sơ quản lý MSD” hay “Có bằng chứng về việc xử lý theo J-STD-033 không?” cũng sẽ xuất hiện nhiều hơn. Với nhãn giấy và Excel, rất khó trả lời những câu hỏi này trong thời gian ngắn. Cơ chế xuất hồ sơ nhanh khi bị khách hàng đánh giá (audit) cũng được trình bày trong bài truy xuất nguồn gốc khi khách hàng đánh giá.

Ngoài trời ở Thái Lan nóng và ẩm

Một lý do khác là khí hậu. Theo số liệu bình thường giai đoạn 1991–2020 của Cục Khí tượng Thái Lan (TMD), độ ẩm tương đối trung bình năm của Bangkok là 73%, theo tháng dao động từ 68% vào tháng 1 đến 79% vào tháng 9. Trung bình năm của nhiệt độ cao nhất trung bình là 33,7°C. Độ ẩm trung bình năm tại sân bay Don Mueang (giáp tỉnh Pathum Thani) là 72%, Prachinburi là 74%, Chonburi là 72% và Rayong là 78%.

Nói cách khác, ngoài trời ở miền Trung và miền Đông Thái Lan có độ ẩm trung bình năm 72–78%RH, và nhiệt độ cao nhất trung bình vượt quá 30°C. Đây là giá trị quan trắc khí tượng ngoài trời, không phải giá trị bên trong nhà máy. Ở các line SMT có điều hòa, nhiều khả năng môi trường vẫn nằm trong điều kiện chuẩn (không quá 30°C và không quá 60%RH; sẽ được giải thích ở phần sau). Mặt khác, ở các kho có điều hòa yếu, khu vực nhận hàng và lối vận chuyển giữa các tòa nhà, có thể có những khung giờ vượt quá điều kiện chuẩn. Điểm xuất phát là đo thực tế nhiệt độ và độ ẩm bên trong nhà máy của mình theo từng vị trí và lưu lại hồ sơ.

MSD là gì: cơ chế hút ẩm và hỏng khi hàn reflow

Vỏ nhựa hút hơi ẩm

Vỏ nhựa (plastic package) của IC và các linh kiện khác hút dần hơi ẩm trong không khí. Lượng nước đã hút vào bốc hơi đột ngột dưới nhiệt của quá trình reflow và tạo ra ứng suất bên trong vỏ. Kết quả là nhựa đúc (mold compound) có thể bị nứt. Đây chính là cái gọi là “hiện tượng bỏng ngô (popcorn)”. Vết nứt dẫn đến hư hại bên trong die hoặc sự xâm nhập của tạp chất, làm giảm độ tin cậy (tài liệu kỹ thuật của MPS).

Bài giải thích năm 2000 trên tạp chí SMT (Rowland) mô tả các dạng hỏng theo từng mức độ. Mức nhẹ gồm bong tách (delamination) giữa nhựa và die hoặc khung dẫn (lead frame), hư hại dây hàn (wire bond), hư hại die và nứt bên trong chưa lan ra bề mặt. Khi nặng hơn, vết nứt lan ra bề mặt, và nặng hơn nữa thì vỏ phồng lên rồi nổ bung. Tài liệu của Melexis nêu rằng bong tách có thể tiến triển thành hư hại dây hàn hoặc die do ứng suất nhiệt cơ học trong quá trình sử dụng, và cuối cùng có thể trở thành lỗi tại thị trường.

Tài liệu của Broadcom nêu các lý do khiến linh kiện gắn bề mặt dễ bị nứt popcorn: mỏng và có độ bền phá hủy thấp, dễ hút và tích ẩm, và khi lắp ráp thì toàn bộ khối nhựa đúc phải chịu nhiệt độ cao như chân linh kiện (210–260°C).

Cũng có các ví dụ nghiên cứu. Trong nghiên cứu năm 1997 của CALCE, Đại học Maryland (Mỹ) (bản tóm tắt), khi cho PBGA 225 chân và 256 chân hút ẩm rồi mô phỏng reflow hồng ngoại (IR), với tốc độ gia nhiệt 10°C/giây thì xuất hiện bong tách và nứt đáng kể, còn khi tốc độ gia nhiệt thấp thì bong tách ít hơn nhiều. Đây là kết quả nghiên cứu với một loại vỏ và điều kiện cụ thể.

Điều đáng sợ là “không nhìn thấy ngay tại chỗ”

Trong các bài viết của nhà cung cấp, có giải thích rằng hư hại do hút ẩm không nhìn thấy được ở kiểm tra ban đầu, và có thể xuất hiện thành lỗi tại thị trường sau vài tuần đến vài tháng. Bong tách và nứt bên trong khó phát hiện bằng kiểm tra ngoại quan, và cũng có thể vượt qua kiểm tra điện. Chính vì vậy, điều quan trọng không phải là điều tra về sau xem linh kiện có hỏng hay không, mà là chứng minh được bằng hồ sơ rằng “trước khi reflow, linh kiện đó vẫn nằm trong thời gian cho phép”.

Phòng chống ESD và quản lý MSD là hai việc khác nhau

Một điều đôi khi bị lẫn lộn ở hiện trường là phòng chống ESD (tĩnh điện) và quản lý MSD. Melexis liệt kê riêng biệt các rủi ro khi bảo quản và xử lý: (1) suy giảm khả năng hàn của chân linh kiện (quyết định shelf life), (2) nhựa đúc hút ẩm (quyết định floor life) và (3) ESD. Phòng chống ESD được thực hiện trong EPA (khu vực bảo vệ tĩnh điện) theo ANSI/ESD S20.20, và khác với hiện tượng hút ẩm của MSD cả về cơ chế lẫn biện pháp. Dù đã có biện pháp phòng chống ESD đầy đủ, vẫn cần quản lý MSD riêng. Trong đào tạo tại hiện trường, cũng hữu ích khi làm rõ rằng túi chống ẩm (MBB) là túi ngăn hơi ẩm, có vai trò khác với túi chống tĩnh điện.

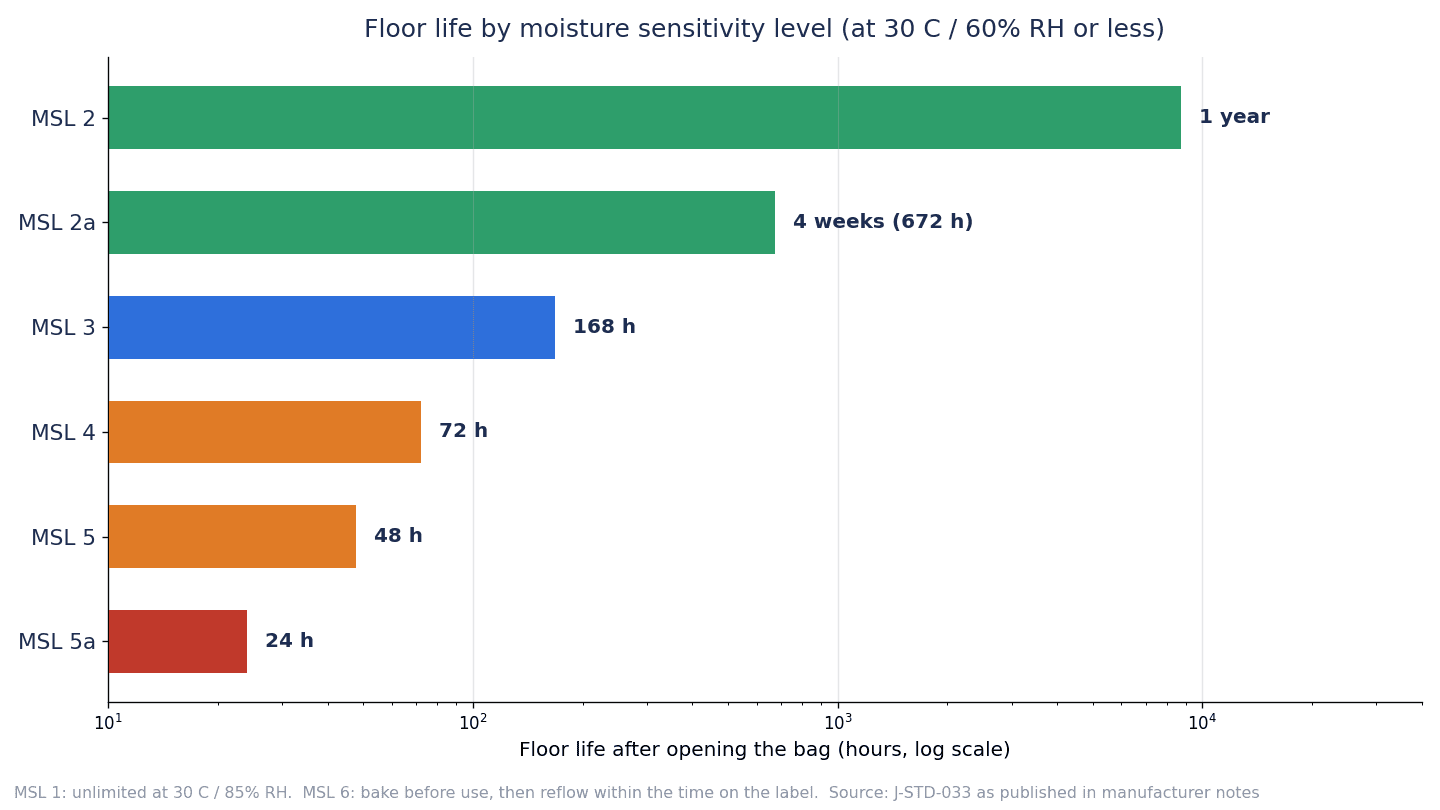

MSL và floor life: thời gian cho phép theo từng cấp

MSL do nhà sản xuất linh kiện xác định, người dùng phải tuân thủ

MSL (Moisture Sensitivity Level, cấp độ nhạy ẩm) là cấp phân loại cho biết linh kiện nhạy với hơi ẩm đến mức nào. Về phân vai giữa các tiêu chuẩn, J-STD-020 là tiêu chuẩn nhà sản xuất linh kiện dùng để phân loại (xác định MSL), với các bước reflow sau khi phơi ở điều kiện nhiệt độ và độ ẩm, kiểm tra ngoại quan, kính hiển vi siêu âm, quan sát mặt cắt và kiểm tra điện. J-STD-033 là tiêu chuẩn về xử lý, đóng gói, vận chuyển và sấy tại nhà máy người dùng. Phiên bản mới nhất của J-STD-020 là Rev F năm 2022, còn phiên bản mới nhất của J-STD-033 là Rev D năm 2018.

Floor life là thời gian cho phép kể từ khi lấy linh kiện ra khỏi túi chống ẩm, khỏi nơi bảo quản khô hoặc sau khi sấy khô, cho đến công đoạn hàn. Theo tài liệu của TI, nhiều sản phẩm bán dẫn ở mức MSL3 trở lên (MSL3–6).

Theo tài liệu do các nhà sản xuất linh kiện công bố (chép lại bảng của J-STD-033 Rev D; tài liệu của MPS, TI và Broadcom cho cùng giá trị), floor life như sau.

Xin lưu ý rằng chỉ riêng MSL1 có điều kiện là “30°C/85%RH”, khác với “60%RH” của các cấp còn lại. Khi xây dựng dữ liệu gốc (master) của hệ thống, nếu nhầm lẫn điểm khác biệt này, linh kiện MSL1 có thể bị gắn một đồng hồ không cần thiết, hoặc ngược lại, điều kiện của MSL2 trở lên có thể bị thiết lập lỏng hơn.

168 giờ của MSL3 là 7 ngày, 72 giờ của MSL4 là 3 ngày. Ở nhà máy chạy 3 ca, reel MSL3 sẽ hết hạn sau 1 tuần kể từ khi mở túi, còn reel MSL5a chỉ sau 1 ngày. Nhìn con số thì có vẻ còn dư dả, nhưng khi tính đến việc reel đi lại nhiều lần giữa line và kho, và mỗi lần như vậy thời gian lại cộng dồn, thì việc theo dõi chính xác liên tục bằng cách ghi tay không hề đơn giản.

Hiệu chỉnh (derating) khi môi trường nhà máy khác 30°C/60%RH

Giá trị floor life được xác lập với tiền đề “không quá 30°C và không quá 60%RH”. Theo tài liệu của TI, lượng ẩm hấp thụ tỷ lệ với nhiệt độ và độ ẩm, nên trong môi trường thấp hơn điều kiện này, floor life có thể dài ra, còn trong môi trường cao hơn thì có thể ngắn lại. J-STD-033 có bảng cho biết mức tham khảo của floor life tương đương theo từng nhiệt độ và độ ẩm; tài liệu của TI giải thích rằng bảng này trong J-STD-033C đưa ra mức tham khảo trong phạm vi 20–35°C và 5–95%RH, theo loại vỏ và độ dày.

Tài liệu của Melexis có trích một phần floor life tương đương cho linh kiện MSL3 có độ dày dưới 2,1 mm. Theo đó, ở 30°C/60%RH là 7 ngày (168 giờ, giống bảng trên), và độ ẩm càng cao thì floor life tương đương càng ngắn. Bài viết này không chép lại các giá trị cụ thể cho điều kiện trên 60%RH; hãy kiểm tra trong bảng hiệu chỉnh (derating) của bản gốc J-STD-033 và tài liệu của nhà sản xuất linh kiện. Bài báo IPC APEX năm 2002 nêu rằng linh kiện MSL3 mỏng có độ dày dưới 2,1 mm sẽ có floor life không giới hạn nếu độ ẩm dưới 40%RH.

Từ đây có thể nói rằng reel đặt ở nơi có độ ẩm cao có khả năng hết hạn sớm hơn thời gian trong bảng. Ngược lại, nếu chứng minh được bằng hồ sơ rằng môi trường có độ ẩm đủ thấp, cũng có thể có những trường hợp không cần sấy. Tuy nhiên, giá trị trong bảng hiệu chỉnh thay đổi theo loại vỏ và độ dày, và bài viết này chưa đối chiếu với bảng trong bản gốc của tiêu chuẩn. Nếu đưa phần hiệu chỉnh vào hệ thống, xin hãy để bộ phận đảm bảo chất lượng quyết định dùng giá trị nào của bảng nào, và phê duyệt cùng với chỉ dẫn của nhà sản xuất linh kiện.

Ngoài ra, Melexis cho rằng dưới 40%RH thì ngay cả MSL3 cũng có floor life không giới hạn, nhưng vì độ ẩm quá thấp dễ gây tĩnh điện, nên khuyến nghị môi trường làm việc tối thiểu 40%RH (đây là khuyến nghị của nhà sản xuất linh kiện, không phải yêu cầu của tiêu chuẩn). Cách sắp xếp thực tế là chỉ làm khô bên trong nơi bảo quản khô, còn môi trường line được quản lý riêng. Cách đo nhiệt độ và độ ẩm của line được trình bày chi tiết trong bài hệ thống giám sát nhiệt độ và độ ẩm cho nhà máy tại Thái Lan.

Dry pack, HIC và shelf life: cần kiểm tra gì khi nhận hàng

Bên trong dry pack

Linh kiện MSL2–5a được giao trong túi chống ẩm (MBB) có kèm chất hút ẩm và thẻ chỉ thị độ ẩm (HIC) (với MSL6, sấy trước, MBB và chất hút ẩm là tùy chọn, còn các loại nhãn là bắt buộc). Theo tài liệu của nhà sản xuất linh kiện (MPS và Broadcom chép lại bảng của J-STD-033), với MSL2 thì MBB (có HIC), chất hút ẩm, nhãn MSID và nhãn cảnh báo là bắt buộc, còn với MSL2a–5a thì tất cả đều bắt buộc, kể cả sấy trước. Với MSL1, tất cả đều là tùy chọn và không cần nhãn MSID (tuy nhiên nhãn cảnh báo không cần với linh kiện được phân loại ở 220–225°C, còn linh kiện được phân loại ở nhiệt độ khác thì cần).

Theo bản tóm tắt J-STD-033C do một nhà cung cấp máy hút ẩm biên soạn, dry pack phải giữ bên trong túi ở mức dưới 10%RH tại 25°C, và có shelf life tối thiểu 12 tháng kể từ ngày hàn kín túi. HIC có ít nhất 3 điểm chỉ thị: 5%, 10% và 60%RH. Các điểm chỉ thị của HIC đã được đổi trong J-STD-033B, từ 5, 10, 15% trước đây thành 5, 10, 60%RH.

Cần xem gì khi nhận hàng và khi mở túi

Theo tài liệu của Broadcom, shelf life tính toán tối thiểu là 12 tháng kể từ ngày hàn kín MBB (khi bảo quản dưới 40°C/90%RH), và dù đã quá 12 tháng, nếu HIC cho thấy không cần sấy thì có thể reflow theo MSL ban đầu. Melexis (với sản phẩm MSL3) nêu rằng nếu HIC khi mở túi có màu xanh (trong túi dưới 10%RH) thì có thể lắp ráp ngay, còn nếu có màu hồng (trên 10%RH) thì cần sấy theo điều kiện trên nhãn rồi mới lắp ráp.

Khi nhận hàng và khi mở túi, nên ghi nhận các hạng mục như sau.

• MSL ghi trên nhãn MSID và nhãn cảnh báo, ngày hàn kín túi
• Túi có bị thủng, rách không, mối hàn nhiệt có còn nguyên vẹn không
• Có HIC và chất hút ẩm hay không, chỉ thị của HIC khi mở túi (điểm nào đã đổi màu)
• Thời điểm mở túi và người thao tác

Trong các bài viết của nhà cung cấp, có giải thích rằng MBB phải được hàn kín bằng nhiệt, còn gấp miệng túi lại rồi dán băng keo thì hầu như không có tác dụng chống ẩm. Khi trả reel dùng dở về, cách làm “tạm cho vào túi rồi dán băng keo” thì trên hồ sơ là bảo quản khô, nhưng thực tế đồng hồ vẫn đang chạy. Tài liệu của Broadcom nêu rằng chất hút ẩm đi kèm có thể dùng lại nếu tổng thời gian phơi nhiễm không quá 30 phút. Nếu dùng lại chất hút ẩm, cũng cần đếm cả thời gian phơi nhiễm đó.

Có 2 loại shelf life

Một điểm dễ nhầm lẫn là có 2 loại “shelf life”. Loại thứ nhất là shelf life tối thiểu của dry pack theo J-STD-033, là 12 tháng kể từ ngày hàn kín túi. Loại thứ hai là thời hạn bảo đảm về khả năng hàn và các đặc tính khác do từng nhà sản xuất linh kiện đưa ra; ví dụ, MPS đưa ra 5 năm kể từ mã ngày sản xuất đối với IC tương tự (analog IC), còn Melexis đưa ra 4 năm kể từ mã ngày lắp ráp đối với khả năng hàn. Khi xử lý hàng tồn kho lâu ngày, chúng tôi khuyên nên tách riêng hai loại thời hạn này ngay cả trên hệ thống, để biết đang nói đến thời hạn nào.

Dừng và reset đồng hồ: quy tắc bảo quản khô

Cách nghĩ cơ bản

Khi trả reel dùng dở vào tủ chống ẩm, đồng hồ phơi nhiễm được xử lý ra sao? Đây là điểm bị hiểu sai nhiều nhất trong quản lý MSD. Khi đọc bảng của J-STD-033 Rev D (reset và tạm dừng floor life phía người dùng) do nhà sản xuất linh kiện MPS chép lại trong tài liệu năm 2024, có thể thấy quy tắc khác nhau rất nhiều theo MSL.

Xin nêu ví dụ tính toán. Nếu reel MSL3 đã phơi nhiễm 8 giờ, vì 8 giờ không quá 12 giờ, nên có thể reset bằng cách đặt vào nơi bảo quản khô không quá 10%RH trong 8 × 5 = 40 giờ. Nếu reel MSL4 đã phơi nhiễm 6 giờ, vì 6 giờ không quá 8 giờ, nên có thể reset bằng cách đặt vào nơi bảo quản khô không quá 5%RH trong 6 × 10 = 60 giờ. Nếu reel MSL4 đã phơi nhiễm 10 giờ, vì đã vượt quá 8 giờ, nên không thể reset bằng bảo quản khô mà cần phải sấy.

Điều quan trọng là trong bảng này, “tạm dừng” chỉ được ghi cho MSL2/2a/3. Với MSL4/5/5a, không có dòng nào về tạm dừng ở mức không quá 10%RH, mà chỉ có reset có điều kiện: “nếu phơi nhiễm không quá 8 giờ, đặt ở mức không quá 5%RH trong thời gian gấp 10 lần để reset”. Cách vận hành “cứ cho vào tủ chống ẩm là đồng hồ dừng, với MSL nào cũng vậy” không khớp với bảng này.

Vì sao không thể xử lý MSL4–5a một cách đơn giản

Vì sao linh kiện có độ nhạy cao lại khắt khe đến vậy? Bài báo của các nhà nghiên cứu thuộc Lucent Technologies (không ghi năm; dựa trên các tiêu chuẩn được tham chiếu, ước đoán vào khoảng năm 2000) cho một gợi ý. Trong tính toán mô hình, PLCC cấp MSL5 được phơi ở 30°C/60%RH trong 16 giờ, sau đó bảo quản ở 30°C/gần 0%RH; hơi ẩm đã đi vào gần bề mặt vẫn tiếp tục khuếch tán vào bên trong trong suốt thời gian bảo quản, khoảng 70 giờ sau khi bắt đầu bảo quản thì nồng độ ẩm tại bề mặt die vượt ngưỡng tới hạn của MSL5, và không xuống dưới ngưỡng tới hạn cho đến khi bảo quản tổng cộng khoảng 210 giờ. Với trường hợp phơi 48 giờ, bài báo cho rằng nếu reflow trong khoảng 35–285 giờ bảo quản thì rủi ro hỏng cao, và phải mất khoảng 640 giờ để xuống dưới ngưỡng tới hạn.

Đây là kết quả của một trường hợp phân tích duy nhất, không nên coi là giá trị trung bình của ngành hay căn cứ của tiêu chuẩn. Dù vậy, nó vẫn là tư liệu để giải thích cho hiện trường rằng “không phải cứ cho vào tủ khô là ngay lập tức an toàn”.

Quy tắc khác nhau theo phiên bản tiêu chuẩn

Quy tắc cũng khác nhau theo phiên bản. Bài báo IPC APEX năm 2002 viết rằng nếu tuân thủ nghiêm ngặt tiêu chuẩn thời đó, thì dù trả linh kiện đã phơi nhiễm một lần vào nơi bảo quản khô, việc tính giờ phơi nhiễm vẫn không dừng. Quy tắc thời gian ngắn trong bài báo đó là “nếu phơi nhiễm không quá 8 giờ, reset bằng cách bảo quản khô trong thời gian gấp 5 lần”. Rev D hiện hành (theo bản chép lại của MPS) chia MSL2/2a/3 với ngưỡng không quá 12 giờ, MSL4/5/5a với ngưỡng không quá 8 giờ, và cho phép tạm dừng đối với MSL2/2a/3.

Vì vậy, khi chọn hệ thống quản lý MSD, cần kiểm tra xem bộ quy tắc (rule engine) “tuân theo phiên bản nào của J-STD-033”. Trong số tài liệu sản phẩm được công bố, có những tài liệu vẫn tham chiếu phiên bản cũ là J-STD-033A hoặc J-STD-033B.

Cách ghi độ ẩm bảo quản khô khác nhau giữa các tài liệu

Một điểm cần lưu ý nữa là cách ghi điều kiện độ ẩm bảo quản khô khác nhau giữa các tài liệu. Trong bản chép lại Rev D của MPS, tạm dừng và reset của MSL2/2a/3 là không quá 10%RH, còn reset của MSL4/5/5a là không quá 5%RH. Tài liệu của Broadcom cho sản phẩm LED ghi rằng reel dùng dở được bảo quản trong MBB hàn kín lại có chất hút ẩm hoặc trong tủ chống ẩm dưới 5%RH, và có thể tạm dừng nhưng không thể reset (sơ đồ quy trình trong cùng tài liệu cũng có ghi tạm dừng ở mức dưới 10%RH sau lần reflow thứ nhất). Trong các bài viết của nhà cung cấp, cũng có bài cho rằng có thể tạm dừng nếu dưới 10%RH, hoặc dưới 5%RH trong môi trường khí nitơ.

Trong thực tế, cách nghĩ an toàn là “tủ chống ẩm cơ bản ở mức không quá 10%RH, và nếu xử lý MSL4–5a thì ở mức không quá 5%RH”. Dùng giá trị nào, xin hãy quyết định theo chỉ dẫn của nhà sản xuất linh kiện và quy trình nội bộ. Và điều quan trọng là lưu giá trị đã quyết định thành giá trị cài đặt của hệ thống, đồng thời để lại hồ sơ phê duyệt khi thay đổi.

Sấy: điều kiện và hồ sơ

Thời gian sấy thay đổi theo độ dày và MSL

Linh kiện đã vượt floor life hoặc đã ra ngoài điều kiện cho phép sẽ được reset bằng cách sấy (làm khô bằng nhiệt). Theo bảng của J-STD-033 Rev D (điều kiện sấy phía người dùng; sau khi sấy, floor life được tính lại từ đầu) do MPS chép lại trong tài liệu năm 2024, có 3 mức nhiệt độ sấy là 125°C, 90°C (không quá 5%RH) và 40°C (không quá 5%RH), mỗi mức lại chia thành “trường hợp phần vượt floor life lớn hơn 72 giờ” và “trường hợp không quá 72 giờ”.

Trích một số giá trị tiêu biểu như sau (trường hợp phần vượt floor life lớn hơn 72 giờ).

Với độ dày trên 0,8 mm đến 1,4 mm, nếu phần vượt không quá 72 giờ, thì là 6 giờ ở 125°C, 20 giờ ở 90°C và 7 ngày ở 40°C. Cùng độ dày, MSL càng cao thì thời gian càng dài; ở 125°C, MSL4 là 9 giờ, MSL5 là 10 giờ và MSL5a là 11 giờ. Vỏ BGA lớn hơn 17 mm × 17 mm hoặc vỏ xếp chồng die (stacked die) được quy định là 96 giờ ở 125°C.

Nếu sấy vỏ dày ở 40°C, thời gian có thể vượt quá 2 tháng. Cảm giác “cứ để nguyên dạng tape & reel và sấy vài ngày ở 40°C là cái gì cũng ổn” không khớp với bảng này.

Phần chú thích của bảng ghi các nội dung như: bảng dựa trên vỏ nhựa đúc kiểu khung dẫn (lead frame) trong trường hợp xấu nhất; nếu có căn cứ kỹ thuật như dữ liệu hút ẩm và khử ẩm thì có thể rút ngắn thời gian sấy; linh kiện đã phơi trong môi trường trên 60%RH có thể cần kéo dài thời gian sấy; vỏ dày hơn 4,5 mm thì tham khảo phụ lục của tiêu chuẩn.

Nhiệt độ chịu đựng của vật liệu đóng gói

Tài liệu của TI nêu rằng không được sấy linh kiện đựng trong tape & reel, khay (tray) hoặc ống (tube) ở nhiệt độ trên 40°C. Về khay, cũng có giải thích rằng khay chịu nhiệt có thể sấy ở 125°C nhưng khay chịu nhiệt thấp chỉ đến 40°C, và Melexis cũng ghi rằng nhiệt độ sấy tối đa được khắc trên khay. Ngoài ra còn có điều kiện riêng của từng nhà sản xuất linh kiện. Ví dụ, Melexis nêu rằng đối với reel sản phẩm MSL3 của mình, có thể sấy ở tối đa 50°C trong 48 giờ trong môi trường độ ẩm thấp dưới 1%RH (ghi trên nhãn MSL), và nếu sấy ở 125°C thì phải tháo khỏi băng và chuyển sang khay mang (carrier) chịu nhiệt. Đây là điều kiện chỉ giới hạn cho sản phẩm của Melexis, không thể khái quát hóa.

Nói cách khác, nhiệt độ sấy không chỉ được quyết định bởi “MSL và độ dày của linh kiện”, mà còn bởi “nhiệt độ chịu đựng của vật liệu đóng gói” và “chỉ dẫn riêng của nhà sản xuất linh kiện”. Dữ liệu gốc của hệ thống cũng cần có độ dày, hình thức đóng gói và chỉ dẫn của nhà sản xuất cho từng mã linh kiện.

Sấy cũng có tác dụng phụ

Sấy không phải là vạn năng. Rowland (2000) chỉ ra rằng sấy có thể làm chân linh kiện bị oxy hóa hoặc làm hợp chất liên kim loại phát triển quá mức, dẫn đến giảm khả năng hàn, và không được bảo quản linh kiện bằng cách để luôn trong lò ở nhiệt độ sấy. Bài báo IPC APEX năm 2002 ghi rằng theo tiêu chuẩn thời đó, mỗi linh kiện chỉ được sấy tối đa 1 lần. Còn Rev D hiện hành có giới hạn gì về số lần sấy hay tổng thời gian sấy, lần này chúng tôi chưa xác nhận được. Về giới hạn số lần sấy, xin hãy xác nhận với nhà sản xuất linh kiện.

Dù thế nào, hệ thống cũng cần lưu lại “linh kiện này đã được sấy bao nhiêu lần, bao nhiêu giờ”. Chúng tôi khuyên hồ sơ sấy nên có tối thiểu các hạng mục sau.

• ID và lô của linh kiện (reel, khay), mã linh kiện, MSL, độ dày
• ID lò sấy, nhiệt độ cài đặt, thời điểm bắt đầu và kết thúc, hồ sơ nhiệt độ thực tế
• Lý do sấy (vượt floor life, HIC đổi màu, bị đặt trong môi trường ngoài điều kiện, v.v.)
• Số lần sấy và tổng thời gian sấy từ trước đến nay
• Người thực hiện và người phê duyệt

Reflow không làm đồng hồ quay về

Tài liệu của Broadcom nêu rằng floor life không được reset bởi reflow hay sửa chữa (rework). Khi có nhiều công đoạn nhiệt độ cao như lắp ráp hai mặt hoặc rework, trước công đoạn cuối cùng cần xác nhận rằng không có linh kiện nào vượt floor life. TI cũng nêu rằng sản phẩm từ MSL2 trở lên vẫn cần tính đến floor life sau lần reflow thứ nhất, và vì hơi ẩm xâm nhập trong lúc bảo quản bo mạch đã lắp ráp, có thể cần sấy bo mạch trước khi hàn bổ sung hoặc rework. Tức là có những tình huống không chỉ cần đồng hồ của reel mà còn cần cả “đồng hồ của bo mạch”.

3 lý do quản lý MSD không bám rễ

Dựa trên các quy tắc đã trình bày, hãy xem cụ thể hơn 3 lý do đã nêu ở đầu bài.

Lý do (1): đồng hồ được ghi tay và bị đứt quãng giữa chừng

Phương thức ghi tay thời điểm mở túi lên nhãn hoạt động được cho đến lần mở túi đầu tiên. Vấn đề nằm ở sau đó. Reel dùng dở trên line được trả về kho, hôm sau được xuất cho một line khác, rồi được cho vào tủ qua đêm. Mỗi lần như vậy lại phải ghi thêm “ra lúc mấy giờ, về lúc mấy giờ” và cộng dồn lại. Chỉ cần một lần ghi sót khi giao ca hoặc khi người hỗ trợ thao tác, tổng thời gian phơi nhiễm của reel đó sẽ không còn biết được. Reel không rõ thời gian sẽ được đưa đi “sấy cho chắc” theo hướng an toàn, hoặc khi bận rộn thì bị coi như không thấy.

Lý do (2): áp dụng đồng loạt quy tắc reset và tạm dừng

Như đã thấy ở chương trước, điều kiện tạm dừng và reset khi bảo quản khô khác nhau giữa MSL2/2a/3 và MSL4/5/5a. Nếu quy trình tại hiện trường chỉ ghi “cho vào tủ chống ẩm là đồng hồ dừng”, thì linh kiện từ MSL4 trở lên sẽ bị áp dụng việc tạm dừng vốn không có trong bảng. Ngược lại, cũng có những nhà máy đang phải sấy không cần thiết nhiều hơn vì không tận dụng việc tạm dừng hay quy tắc gấp 5 lần được phép cho MSL3.

Lý do (3): độ ẩm trong tủ không được ghi lại

Đồng hồ chỉ có thể được dừng hoặc reset trong khoảng thời gian nơi bảo quản khô duy trì được độ ẩm theo điều kiện. Nếu cửa bị để mở, gioăng bị lão hóa, bộ phận hút ẩm bị hỏng hoặc mất điện, thì trong khoảng thời gian đó tủ đã ra ngoài điều kiện. Nếu độ ẩm không được ghi lại, khoảng thời gian đó cũng bị coi là “đồng hồ đã dừng”. Khi bị hỏi trong audit “Hồ sơ độ ẩm của tủ trong giai đoạn này đâu?”, nhà máy cũng không trả lời được.

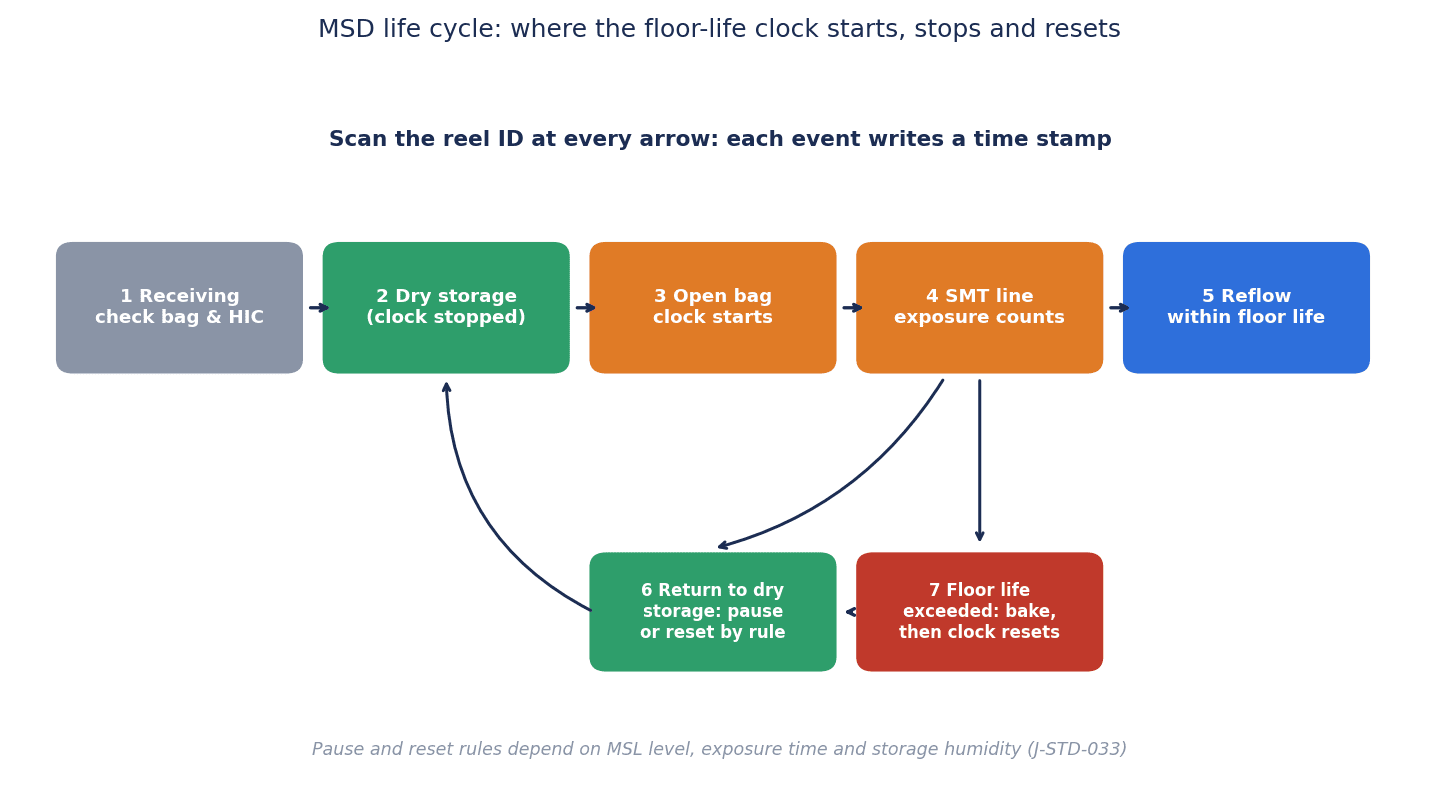

Các sự kiện làm đồng hồ chạy và vị trí quét mã

Thứ làm đồng hồ chạy là các sự kiện

Đồng hồ phơi nhiễm chạy theo các “sự kiện” làm thay đổi trạng thái của reel. Như trong hình, các sự kiện chính là nhận hàng, nhập vào nơi bảo quản khô, mở túi, xuất ra line, lắp lên máy gắn linh kiện, reflow, trả từ line về nơi bảo quản khô, vượt floor life, và bắt đầu và kết thúc sấy. Nếu ở mỗi sự kiện đều ghi nhận “reel nào, khi nào, ở đâu, chuyển sang trạng thái nào”, hệ thống có thể tính floor life còn lại theo quy tắc.

ID reel và vị trí quét mã

Tiền đề để bắt chắc chắn các sự kiện là mỗi reel hoặc khay phải có một ID duy nhất. Chỉ với nhãn reel của nhà sản xuất linh kiện, đôi khi không thể phân biệt các reel cùng mã linh kiện và cùng lô. Có thể vận hành theo cách dán nhãn ID duy nhất của nhà máy khi nhận hàng, và từ đó về sau theo dõi bằng ID này. Cách cấp ID và tạo nhãn được trình bày trong bài hệ thống in nhãn, còn cách chọn giữa mã vạch, QR và RFID được trình bày trong bài lựa chọn mã vạch cho truy xuất nguồn gốc. Nếu nhãn không đọc được thì đồng hồ bị đứt quãng, nên cũng cần kiểm tra chất lượng in (triển khai máy kiểm định mã vạch).

Vị trí quét mã được đặt tại nơi sự kiện xảy ra: bàn mở túi, trước cửa tủ, khu để linh kiện của line, nơi chuyển đổi setup của máy gắn linh kiện và trước lò sấy. Để vẫn phát hiện được khi quên quét, nếu cài đặt các phép kiểm tra tính nhất quán với các sự kiện trước và sau, chẳng hạn “cảnh báo khi một reel chưa có lần quét nhập tủ lại được lắp lên máy gắn linh kiện”, thì có thể sớm phát hiện chỗ đứt quãng.

Đồng bộ thời gian

Đồng hồ phơi nhiễm được tính bằng hiệu số thời gian, nên nếu đồng hồ của máy quét, thiết bị đầu cuối, bộ ghi dữ liệu (logger) của tủ, máy gắn linh kiện và máy chủ bị lệch nhau, kết quả tính cũng bị lệch. So với 24 giờ của MSL5a, độ lệch vài chục phút là không thể bỏ qua. Việc đồng bộ thời gian của từng thiết bị theo chuẩn nào có thể áp dụng nguyên cách nghĩ đã giải thích trong bài đồng bộ thời gian trong nhà máy.

So sánh phương thức: từ nhãn giấy đến liên kết MES và máy gắn linh kiện

5 phương thức

Phương thức quản lý MSD có thể chia thành 5 nhóm lớn. Không có phương án nào là đúng tuyệt đối; cách chọn thay đổi theo số mã linh kiện, phân bố MSL, số line và yêu cầu của khách hàng.

Ví dụ về các chức năng được công bố

Dưới đây là ví dụ về các chức năng được ghi trong tài liệu do từng công ty công bố. Tất cả đều là mô tả của nhà sản xuất, không bảo đảm hiệu quả hay sự phù hợp. Giá không được công bố nên bài viết không đề cập.

• Critical Manufacturing MES: theo mô tả của nhà sản xuất, từ các màn hình chi tiết vật liệu, công đoạn và thiết bị, có thể thao tác “bắt đầu bộ đếm floor life”, “dừng”, “reset” và “hàn kín vật liệu”, và thời hạn được tính từ ngày giờ mở túi MSD. Mẫu (template) cho SMT có chức năng “lan truyền floor life” (floor life propagation), chuyển floor life còn lại và thời hạn từ reel sang bo mạch và panel, và giữ lại giá trị khắt khe nhất (thời gian còn lại ngắn nhất, thời hạn sớm nhất).
• Aegis FactoryLogix: theo mô tả của nhà sản xuất, quản lý việc mở túi, tiêu thụ, đóng và chuyển vào lò sấy theo từng ID duy nhất, và reset đồng hồ floor life bằng việc sấy. Vật liệu vượt đồng hồ MSD trong lúc đang lắp trên máy sẽ tự động chuyển trạng thái và không được tiêu thụ cho đến khi được thay.
• Siemens (Valor Material Management): blog năm 2020 giải thích rằng nhiều tháp vật liệu có chức năng kiểm soát môi trường dành cho MSD, và tháp liên kết với Valor Material Management để quản lý tồn kho.
• Mycronic MYTower: tài liệu giới thiệu phiên bản 2025 nêu rằng với bộ cấp khí khô tùy chọn, bên trong tháp có thể đạt dưới 5%RH, nhiệt độ và độ ẩm bên trong được ghi lại làm dữ liệu truy xuất nguồn gốc, và thời gian phơi nhiễm MSD được giám sát. Tuy nhiên, tài liệu này tham chiếu phiên bản cũ J-STD-033B.
• Neotel SMD BOX: bài viết của nhà cung cấp nêu rằng bên trong luôn được giữ dưới 5%RH, đồng hồ được dừng khi reel nằm bên trong, reel có floor life còn lại ngắn nhất được xuất trước, và các sự kiện nhập, xuất và phơi nhiễm được ghi lại kèm thời điểm.
• Inovaxe SMART IMSD2000: thông cáo năm 2022 nêu rằng thiết bị tích hợp sẵn phần mềm theo dõi và tính giờ MSD, kết nối với máy gắn linh kiện và MES. Thông cáo ghi rằng việc chỉ định cấp MSD tuân theo phiên bản cũ J-STD-033A.
• Super Dry (Totech): các bài viết năm 2017–2018 khẳng định có thể reset floor life bằng môi trường độ ẩm cực thấp và nhiệt độ vừa phải. Từ tài liệu của nhà cung cấp, chúng tôi không xác nhận được phương thức này tương ứng với vị trí nào trong bảng của tiêu chuẩn.

Về dung lượng lưu trữ, các con số công bố theo giá trị danh định của nhà cung cấp gồm: MYTower series X tối đa 1.988 reel (reel 8 mm), Inovaxe IMSD2000 tối đa 640 reel với cấu hình 7 inch, Essemtec Tower (năm 2010) 546 reel hoặc 294 khay. Xin chỉ dùng làm tham khảo để nắm được quy mô.

Từ so sánh này có thể thấy, chức năng “đếm đúng đồng hồ” nằm ở phía phần mềm, còn tháp chỉ là một trong các nguồn đầu vào. Dù lắp tháp, nếu không bắt được các sự kiện lắp, tháo và trả về trên line, đồng hồ vẫn bị đứt quãng.

Chuẩn trao đổi dữ liệu: IPC-CFX và IPC-1782

Cũng có các chuẩn để trao đổi sự kiện MSD giữa thiết bị và hệ thống. SDK của IPC-CFX (IPC-2591) có nhóm thông điệp riêng cho quản lý MSD, định nghĩa các thông điệp mở túi (MaterialsOpened), nhập vào nơi bảo quản khô (MaterialsPlacedInDryStorage), xuất ra (MaterialsRemovedFromDryStorage), hết hạn (MaterialsExpired) và được xử lý lại để trở về trạng thái sử dụng được (MaterialsRestored). Ví dụ về thông điệp mở túi có các trường như ID duy nhất, mã linh kiện của nhà sản xuất, số lượng, ngày giờ hết hạn, ngày giờ phơi nhiễm đầu tiên và cuối cùng, thời gian phơi nhiễm còn lại, cấp MSD và trạng thái MSD. Phiên bản mới nhất của IPC-2591 là Ver 2.0 năm 2025.

IPC-1782 (mới nhất là Rev B, năm 2023) là tiêu chuẩn quy định các cấp độ truy xuất nguồn gốc trong sản xuất. Bài báo giải thích khi xây dựng IPC-1782 nêu “phân loại MSD” và các mục khác trong dữ liệu vật liệu, và lấy “thời gian phơi nhiễm còn lại của từng linh kiện MSD” làm ví dụ về dữ liệu riêng của công đoạn gắn linh kiện SMT. Ở cấp nào thì mục này trở thành bắt buộc, lần này chúng tôi chưa kiểm tra. Trong RFP, có thể đưa “có trao đổi được sự kiện MSD giữa tủ, tháp và MES bằng CFX không” vào danh mục kiểm tra.

Ghi nhận và cảnh báo độ ẩm trong tủ chống ẩm

Từ “nhìn màn hình” sang “lưu hồ sơ”

Độ ẩm trong tủ chống ẩm là căn cứ để dừng hoặc reset đồng hồ. Đã là căn cứ thì cần được lưu lại thành hồ sơ. Theo bài viết của nhà cung cấp, tủ chống ẩm thông thường duy trì dưới 5–10%RH bằng chất hút ẩm, làm lạnh Peltier, tách màng, v.v., và dung lượng mỗi tủ khoảng 50–500 reel. Tuy nhiên, tủ đơn lẻ không có chức năng theo dõi. Nếu tận dụng tủ hiện có, có thể nghĩ đến cấu hình gắn logger độ ẩm cho từng tủ và thu thập hồ sơ về máy chủ. Thiết kế và chi phí giám sát nhiệt độ và độ ẩm cho toàn nhà máy được trình bày trong bài chi phí và hoàn vốn của hệ thống giám sát nhiệt độ và độ ẩm.

Cảm biến độ ẩm cần được hiệu chuẩn. Trong ví dụ danh sách kiểm tra chuẩn bị audit của một nhà cung cấp, các hạng mục gồm hiệu chuẩn thiết bị bảo quản khô và nhật ký độ ẩm (nên ghi liên tục), và hồ sơ hiệu chuẩn lò sấy.

Phục hồi sau khi mở cửa

Khi mở cửa, độ ẩm bên trong tủ tăng lên. Bài viết của nhà cung cấp giải thích rằng tủ tốt sẽ trở về dưới 10%RH trong 5–15 phút, còn nếu mở cửa lâu thì cần 15–30 phút để trở về độ ẩm mục tiêu. Đây là giá trị do nhà cung cấp đưa ra; thời gian phục hồi thực tế thay đổi theo tủ, độ ẩm tại nơi đặt tủ, thời gian mở cửa và lượng reel bên trong. Trong thử nghiệm nghiệm thu, xin hãy kiểm chứng bằng cách mở và đóng tủ của nhà máy trong môi trường của nhà máy.

Về cài đặt hệ thống, nguyên tắc cơ bản là “trong thời gian độ ẩm vượt giá trị cài đặt, đồng hồ không dừng (vẫn chạy)”. Ví dụ, trong lúc độ ẩm vượt 10%RH thì không chấp nhận tạm dừng cho MSL2/2a/3, và trong lúc vượt 5%RH thì không tính vào thời gian bảo quản cần thiết để reset MSL4/5/5a (gấp 10 lần thời gian phơi nhiễm). Cảnh báo được phát ra khi độ ẩm vượt giới hạn trên, khi cửa bị mở liên tục quá một khoảng thời gian nhất định, và khi mất kết nối với logger.

Khi mất dữ liệu, xử lý theo hướng “đồng hồ không dừng”

Dữ liệu độ ẩm có thể bị thiếu do logger hết pin, mất kết nối hoặc máy chủ ngừng hoạt động. Độ ẩm trong khoảng thời gian bị thiếu là không biết được. Nếu coi khoảng thời gian không biết đó là “đồng hồ đã dừng”, thì trên hồ sơ có vẻ an toàn, nhưng thực tế có an toàn hay không thì không ai biết. Trong quản lý MSD, chúng tôi khuyên nên thiết kế để khoảng thời gian thiếu dữ liệu được xử lý theo hướng “đồng hồ vẫn chạy”. Trên cơ sở đó, ghi lại chính việc thiếu dữ liệu đã xảy ra, để bộ phận đảm bảo chất lượng có thể kiểm tra các reel bị ảnh hưởng. Cách phát hiện và xử lý dữ liệu bị thiếu được giải thích chi tiết trong bài biện pháp chống mất dữ liệu cảm biến trong nhà máy. Với nhà máy có phòng sạch, cũng có lựa chọn đưa lên cùng nền tảng với giám sát môi trường phòng sạch.

Liên kết với máy gắn linh kiện, MES và WMS: không cho lắp reel đã hết hạn

Chỉ ghi hồ sơ thì không ngăn được sự cố

Dù đếm đúng đồng hồ phơi nhiễm, nếu reel đã quá hạn vẫn được lắp lên máy gắn linh kiện thì cũng vô nghĩa. Biến cơ chế ghi nhận thành “cơ chế chặn” chính là việc liên kết với máy gắn linh kiện, MES và WMS. Nếu nhà máy đã có cơ chế đối chiếu ID feeder và ID reel khi chuyển đổi setup (chống lắp nhầm linh kiện), thì cách nhanh nhất là bổ sung trạng thái MSD vào phép đối chiếu đó. Tại thời điểm đối chiếu, hệ thống phán định “đã hết hạn”, “đang chờ sấy” hay “thời gian còn lại ít”, và nếu đã hết hạn thì không chấp nhận việc lắp.

Cũng có reel hết hạn trong lúc đang lắp trên máy. Như ví dụ FactoryLogix đã giới thiệu ở trên, cần có cơ chế tự động chuyển trạng thái khi vượt đồng hồ trong lúc đang lắp, và không cho tiêu thụ cho đến khi được thay. Phương thức giao tiếp với thiết bị gồm giao diện của nhà sản xuất máy gắn linh kiện, IPC-CFX, và SECS/GEM đối với nhà máy gần với ngành bán dẫn (triển khai SECS/GEM).

Phê duyệt và ghi nhận ngoại lệ

Ở hiện trường chắc chắn sẽ có ngoại lệ. Đó là những tình huống như “muốn dùng reel còn 30 phút để làm xong riêng bo mạch này”, hay “nhà sản xuất linh kiện có chỉ dẫn riêng rằng mã linh kiện này được phép tính floor life dài hơn”. Nếu hệ thống không cho phép bất kỳ ngoại lệ nào, hiện trường sẽ bắt đầu vận hành bên ngoài hệ thống. Khi cho phép ngoại lệ, cần thiết kế quyền hạn, ví dụ ghi lại ai đã cho phép điều gì, cho reel nào, dựa trên căn cứ nào, và giới hạn người phê duyệt là bộ phận đảm bảo chất lượng. Điều quan trọng là về sau có thể giải thích được khi audit.

Đồng hồ của bo mạch và kiểm tra trước khi xuất hàng

Ở nhà máy có lắp ráp hai mặt hoặc rework, cần chuyển đồng hồ của reel sang bo mạch. Giống như chức năng lan truyền floor life của Critical Manufacturing đã giới thiệu ở trên, cách nghĩ là gán cho bo mạch thời gian còn lại khắt khe nhất trong số các linh kiện đã được lắp. Việc liên kết với phía quản lý sản xuất được giải thích trong bài hệ thống quản lý sản xuất cho linh kiện điện tử và EMS, còn kiến thức cơ bản về liên kết lô được giải thích trong bài cách chọn hệ thống quản lý lô. Trong trường hợp xấu có nghi ngờ linh kiện đã hết hạn được lắp, cách nghĩ truy ngược xem linh kiện đó nằm trên bo mạch nào và chặn lại trước khi xuất hàng cũng giống với bài ngăn hàng lỗi lọt ra ngoài.

Mô hình tính toán chi phí và hiệu quả (số giả định)

Các con số từ đây trở đi đều là số giả định dành riêng cho bài viết này. Đây không phải giá trị của một nhà máy thực tế, cũng không phải giá trị trung bình của ngành. Xin hãy đọc như một ví dụ về cách nghĩ và thay bằng giá trị của nhà máy mình.

Tiền đề của mô hình

Nhà máy giả định là một EMS nhiều chủng loại có 4 line SMT, xử lý nhiều mã linh kiện MSD từ MSL3 trở lên. Hiện tại, thời điểm mở túi được ghi tay lên túi chống ẩm rồi chép vào Excel, và độ ẩm của tủ chống ẩm chỉ được nhìn bằng mắt trên màn hình hiển thị. Các reel không rõ tổng thời gian phơi nhiễm được đưa đi “sấy cho chắc”.

So sánh 2 kịch bản sau.

• Kịch bản A: tháp thông minh + phần mềm quản lý MSD + liên kết MES
• Kịch bản B: phần mềm quản lý MSD + nhãn và máy quét + bổ sung logger độ ẩm cho tủ hiện có

Hiệu quả (1): giảm số lần sấy

Giả định hiện tại mỗi tháng sấy 120 lô. Bằng cách đếm chính xác thời gian phơi nhiễm và sử dụng reset theo quy tắc (như quy tắc gấp 5 lần của MSL3), giả định số lô cần sấy giảm xuống còn 50 lô mỗi tháng. Giả định chi phí sấy cho mỗi lô (chiếm dụng lò, điện năng, công xử lý) là 300 THB.

• Chênh lệch 70 lô × 300 THB × 12 tháng = 252.000 THB/năm

Hiệu quả này đến từ việc đếm đúng đồng hồ bằng phần mềm, nên giả định là như nhau ở cả kịch bản A và B. Để tham khảo, giá điện trung bình của Thái Lan trong tháng 9–12/2026 được cho là 3,95 baht mỗi kWh (chưa gồm VAT, đơn giá trung bình), nhưng mức này khác với biểu giá dành cho nhà máy, nên xin hãy ước tính chi phí điện theo hợp đồng của nhà máy mình.

Hiệu quả (2): giờ công ghi nhận và kiểm tra

Giả định hiện tại mỗi ca trong 3 ca dùng 1,5 giờ mỗi ngày cho việc ghi tay, chép sang Excel và kiểm tra thời gian còn lại. Chi phí nhân công giả định là 150 THB mỗi giờ.

• 3 ca × 1,5 giờ × 26 ngày × 12 tháng = 1.404 giờ/năm
• 1.404 giờ × 150 THB = 210.600 THB/năm (kịch bản A)
• Kịch bản B có phạm vi tự động hóa hẹp hơn, nên bằng 70% của mức trên = 147.420 THB/năm

Xin hãy thay đơn giá nhân công bằng mức lương thực tế của nhà máy mình.

Hiệu quả (3): tránh tổn thất kỳ vọng từ sự cố chất lượng

Giả định lỗi tại thị trường do hút ẩm xảy ra “2 năm 1 vụ, mỗi vụ 1.500.000 THB”. Tổn thất kỳ vọng mỗi năm là 750.000 THB. Nếu giả định hệ thống quản lý ngăn được 80% trong số đó, hiệu quả như sau.

• 750.000 THB × 80% = 600.000 THB/năm

Hiệu quả này cũng được giả định là như nhau ở A và B.

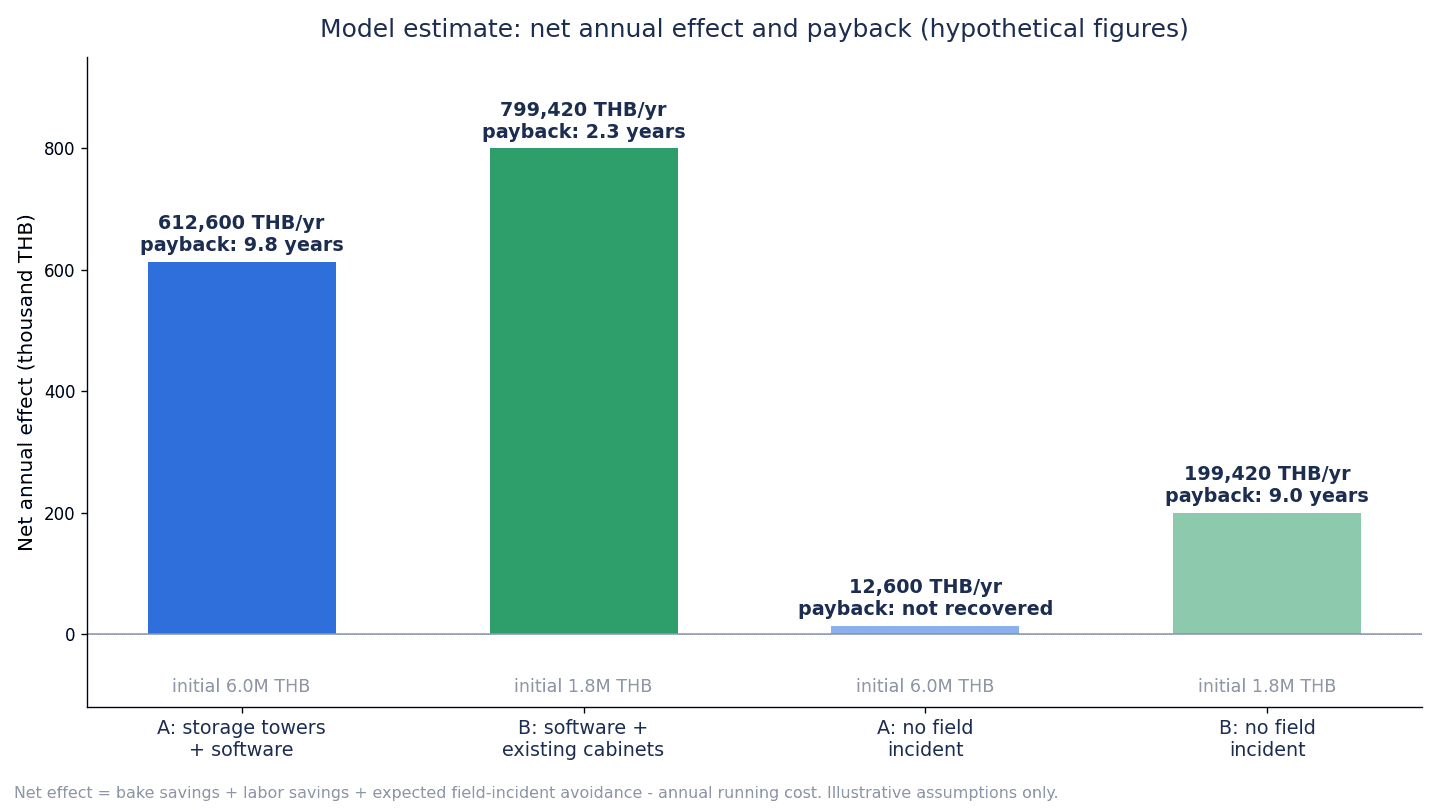

Kết quả của 2 kịch bản

Xin kiểm tra lại phép tính. Tổng hiệu quả của kịch bản A là 252.000 + 210.600 + 600.000 = 1.062.600 THB, hiệu quả ròng là 1.062.600 − 450.000 = 612.600 THB, hoàn vốn là 6.000.000 ÷ 612.600 ≈ 9,8 năm. Tổng hiệu quả của kịch bản B là 252.000 + 147.420 + 600.000 = 999.420 THB, hiệu quả ròng là 999.420 − 200.000 = 799.420 THB, hoàn vốn là 1.800.000 ÷ 799.420 ≈ 2,3 năm.

Độ nhạy: với tiền đề không xảy ra lỗi tại thị trường

Phần lớn hiệu quả đến từ (3), tức là tránh sự cố chất lượng. Vậy với tiền đề vốn dĩ không xảy ra lỗi tại thị trường (hiệu quả (3) bằng 0), kết quả sẽ ra sao?

Kịch bản A lấy 252.000 + 210.600 = 462.600 THB trừ đi 450.000 THB được 12.600 THB, và 6.000.000 ÷ 12.600 ≈ 476 năm, tức thực chất không hoàn vốn. Kịch bản B lấy 252.000 + 147.420 = 399.420 THB trừ đi 200.000 THB được 199.420 THB, và 1.800.000 ÷ 199.420 ≈ 9,0 năm.

Cách đọc kết quả tính toán

Từ phần tính toán này có thể rút ra 3 điều.

Thứ nhất, yếu tố quyết định hoàn vốn không phải là thiết bị bảo quản mà là “độ chính xác của đồng hồ phơi nhiễm”. Việc giảm sấy và giảm giờ công đạt được gần như ngang nhau ở A và B, chỉ bằng cách đếm đúng đồng hồ bằng phần mềm.

Thứ hai, tháp lưu trữ là thiết bị cần được quyết định dựa trên những lý do khác, như dung lượng lưu trữ, giờ công lấy hàng và chuyển đổi setup nhiều chủng loại. Nếu lắp tháp chỉ vì lý do quản lý MSD, thì với các số giả định này, so với phần chi phí A cao hơn B (chi phí ban đầu 4.200.000 THB, chi phí hằng năm 250.000 THB), hiệu quả tăng thêm chỉ là phần chênh lệch giờ công 63.180 THB/năm, và khoản đầu tư tăng thêm đó không hoàn vốn. Nếu xem xét tháp, xin hãy cộng dồn những hiệu quả khác đó bằng giá trị của nhà máy mình.

Thứ ba, phần lớn hiệu quả là tránh sự cố chất lượng, tức là mang tính chất bảo hiểm. Với tiền đề không xảy ra lỗi tại thị trường, cả hai kịch bản đều hoàn vốn chậm. Vì vậy, cách thực tế là đánh giá khoản đầu tư quản lý MSD không chỉ bằng “số năm hoàn vốn”, mà còn như một cách đáp ứng yêu cầu của khách hàng: “có xuất được bằng chứng khi khách hàng audit hay không”.

Trường hợp đã được công bố

Một trong số ít trường hợp được công bố là bài báo IPC APEX năm 2002. Bài báo đánh giá 1 line SMT một mặt của một EMS tại Canada (C-MAC) trong khoảng 2 tháng vào năm 2001, và cho biết số lần sấy là 13 lần (trung bình 48 giờ) với quy trình thủ công, và 6 lần (trung bình 19 giờ) với hệ thống tự động. Tuy nhiên, đây là trường hợp riêng lẻ trong bài báo đồng tác giả với nhà cung cấp hệ thống (Cogiscan), và là phép tính dựa trên tiêu chuẩn của phiên bản thời đó (với tiền đề đồng hồ không dừng khi bảo quản khô) và đơn giá USD năm 2001. Không thể áp dụng nguyên xi cho nhà máy tại Thái Lan hiện nay. Xin hãy đọc như một trường hợp cho thấy “có xu hướng giảm sấy khi đếm đồng hồ chính xác”.

Những gì không đưa vào phép tính

Phép tính không bao gồm hiệu quả nâng cao hiệu suất vận hành của máy gắn linh kiện, giảm tồn kho, ưu đãi thuế như của BOI và giành thêm đơn hàng mới. Cách nhìn chi phí cho toàn bộ cơ chế truy xuất nguồn gốc được trình bày trong bài chi phí truy xuất nguồn gốc 2026.

Các hạng mục cần kiểm tra trong RFP và FAT/SAT

Thử bằng quy tắc của nhà máy, không phải bằng chức năng trong catalog

Hầu như sản phẩm nào cũng dễ được giới thiệu là “tương thích J-STD-033”. Điều quan trọng là khi chạy mã linh kiện và sự kiện của nhà máy với quy tắc do nhà máy quyết định, hệ thống có tính đúng và có dừng ở chỗ cần dừng hay không. Trong RFP (hồ sơ mời đề xuất), FAT (thử nghiệm trước khi xuất xưởng) và SAT (thử nghiệm nghiệm thu tại hiện trường), chúng tôi khuyên nên kiểm tra các hạng mục sau.

Trong thử nghiệm nghiệm thu, hãy chạy các tình huống “bất thường”

Nếu chỉ thử luồng bình thường, hầu hết các hệ thống đều đạt. Sự khác biệt xuất hiện ở các tình huống bất thường: sót quét mã, cửa tủ bị để mở, logger mất kết nối, lệch thời gian, lắp reel đã hết hạn, sấy lần thứ 2. Xin hãy cố ý tạo ra những bất thường này và kiểm chứng xem hệ thống có dừng không, có lưu lại hồ sơ không và có phát ra cảnh báo không.

Cách triển khai: bắt đầu trong 90 ngày từ 1 line có nhiều mã linh kiện từ MSL3 trở lên

Thay vì triển khai ngay cho tất cả các line, chúng tôi khuyên nên thử đồng hồ phơi nhiễm trên 1 line có nhiều mã linh kiện từ MSL3 trở lên, chốt quy tắc và cách vận hành rồi mới mở rộng.

Ngày 1–30: kiểm kê và quyết định quy tắc

• Liệt kê các mã linh kiện MSD của nhà máy, đưa MSL, độ dày, hình thức đóng gói và chỉ dẫn riêng của nhà sản xuất linh kiện vào dữ liệu gốc
• Đếm số lần mở túi mỗi tháng, số lần sấy và lý do, số lượng và tình trạng tủ chống ẩm
• Đo thực tế nhiệt độ và độ ẩm của kho, khu vực nhận hàng và line trong vài tuần
• Kiểm tra quy tắc tạm dừng, reset và sấy với tài liệu của nhà sản xuất linh kiện và bản gốc của tiêu chuẩn, viết thành quy trình, và để bộ phận đảm bảo chất lượng phê duyệt
• Chọn 1 line mục tiêu

Ngày 31–60: thử đồng hồ phơi nhiễm trên 1 line

• Gắn ID duy nhất cho các reel của line mục tiêu, đặt vị trí quét mã tại bàn mở túi, tủ, line và lò sấy
• Gắn logger độ ẩm cho các tủ mục tiêu và thu thập hồ sơ
• Vận hành song song với hồ sơ giấy, so sánh với thời gian còn lại trên hệ thống
• Ghi lại các lần sót quét mã và các ngoại lệ phát sinh, rồi điều chỉnh cách vận hành

Ngày 61–90: liên kết và thử nghiệm nghiệm thu

• Bổ sung trạng thái MSD vào phép đối chiếu khi chuyển đổi setup của máy gắn linh kiện, chặn việc lắp reel đã hết hạn
• Chạy các tình huống bất thường ở chương trước để thực hiện SAT
• Giả định có audit, luyện tập xuất lịch sử của một reel bất kỳ
• Đo sự thay đổi về số lần sấy và giờ công, rồi quyết định có mở rộng sang các line khác hay không

Những điểm cần đặc biệt kiểm tra tại nhà máy ở Thái Lan

Đo thực tế nhiệt độ và độ ẩm bên trong nhà máy

Giá trị của TMD là giá trị quan trắc ngoài trời. Bên trong nhà máy, đặc biệt là kho có điều hòa yếu, khu vực nhận hàng và lối đi giữa các tòa nhà có vượt quá 30°C/60%RH hay không thì phải đo thực tế mới biết. Nếu có cách vận hành đặt reel tại những nơi vượt điều kiện chuẩn, cần quyết định trước cách xử lý những nơi đó trong việc tính đồng hồ.

PDPA: ghi nhận ID người thao tác

Trong hệ thống quản lý MSD, ID người thao tác được lưu lại trong nhật ký mở túi, nhập và xuất, sấy và phê duyệt ngoại lệ. Luật bảo vệ dữ liệu cá nhân của Thái Lan (PDPA, B.E.2562) đã có hiệu lực toàn diện từ ngày 1/6/2022. Họ tên và mã nhân viên của người thao tác có thể được coi là dữ liệu cá nhân, nên một vấn đề cần xem xét là ghi rõ mục đích (truy xuất nguồn gốc chất lượng), thời hạn lưu trữ và quyền truy cập trong thông báo quyền riêng tư dành cho nhân viên. Nếu đăng nhập bằng sinh trắc học như vân tay hoặc khuôn mặt, dữ liệu đó có thể là dữ liệu nhạy cảm nên cần xem xét riêng. Về cách xử lý cụ thể, xin hãy xác nhận với chuyên gia.

Kiểm tra điều kiện mới nhất của ưu đãi BOI

Theo hướng dẫn phiên bản 2023, biện pháp “Smart and Sustainable Industry (nâng cấp lên ngành công nghiệp thông minh và bền vững)” của BOI áp dụng cho doanh nghiệp hiện hữu có vốn đầu tư từ 1 triệu baht trở lên (đất và vốn lưu động không được tính vào vốn đầu tư), và trong mục ứng dụng công nghệ số (1.2) có liệt kê việc triển khai phần mềm và hệ thống thông tin có từ 3 chức năng quản lý nguồn lực trở lên, cùng các nội dung khác. Khoản đầu tư liên kết quản lý MSD với MES hoặc WMS có thể thuộc đối tượng hay không là do BOI phán định. Ngày 15/1/2026, BOI đã công bố một nhóm biện pháp mới, phần lớn được cho là tiếp nhận hồ sơ từ ngày làm việc đầu tiên của năm 2026 đến ngày làm việc cuối cùng của năm 2027. Nội dung nêu trên là điều kiện trong hướng dẫn phiên bản 2023, nên xin hãy lấy thông báo mới nhất và việc xác nhận trước với BOI làm tiền đề.

Yêu cầu khác nhau theo từng khách hàng

Yêu cầu đối với hồ sơ quản lý MSD khác nhau theo từng khách hàng. Với khách hàng ô tô, có trường hợp bị yêu cầu quản lý theo J-STD-033 thông qua yêu cầu riêng của khách hàng (CSR) hoặc qua audit. Xin hãy lập danh sách các yêu cầu của khách hàng như thời hạn lưu trữ, các hạng mục hồ sơ, cách xử lý ngoại lệ, giới hạn số lần sấy, và phản ánh vào cài đặt hệ thống và quy trình. Về việc phán định sự phù hợp với tiêu chuẩn và yêu cầu của khách hàng, xin hãy xác nhận với khách hàng và tổ chức chứng nhận.

Tiêu chuẩn thao tác đa ngôn ngữ

Tiền đề là công nhân tại hiện trường phải hiểu được quy trình mở túi, trả về và sấy bằng ngôn ngữ của chính mình. Chúng tôi khuyên nên chuẩn bị tiêu chuẩn thao tác, màn hình và thông báo cảnh báo bằng tiếng Thái, và đặc biệt dùng hình vẽ và ví dụ cụ thể để hướng dẫn những điểm dễ hiểu sai, như “với MSL4/5/5a, dù cho vào tủ chống ẩm cũng không có quy định về tạm dừng (chỉ có reset có điều kiện)”. Hồ sơ đào tạo cũng là một trong các hạng mục được yêu cầu khi audit.

Câu hỏi thường gặp

MSD là gì?

MSD (Moisture Sensitive Device) là linh kiện có thể bị hỏng dưới nhiệt của reflow khi đã hút ẩm, và phần lớn IC vỏ nhựa thuộc nhóm này. Lượng nước đã hút vào bốc hơi khi reflow, gây bong tách, nứt bên trong, và trường hợp nặng là hiện tượng popcorn làm vỏ nổ bung. Mức độ nhạy được thể hiện bằng MSL (cấp độ nhạy ẩm), do nhà sản xuất linh kiện phân loại theo J-STD-020.

Floor life của MSL3 là bao lâu?

Theo tài liệu do các nhà sản xuất linh kiện công bố (chép lại bảng của J-STD-033 Rev D), floor life là 168 giờ (7 ngày) trong môi trường không quá 30°C và không quá 60%RH. Trong môi trường độ ẩm cao, thời gian này có thể ngắn lại. Giá trị cụ thể cần được kiểm tra trong bảng hiệu chỉnh (derating) của bản gốc J-STD-033 và tài liệu của nhà sản xuất linh kiện. Cuối cùng, xin hãy kiểm tra bản gốc của tiêu chuẩn cùng với datasheet và nhãn của nhà sản xuất linh kiện.

Cho vào tủ chống ẩm thì đồng hồ có dừng không?

Tùy theo MSL. Theo bảng Rev D do MPS chép lại, với MSL2/2a/3, nếu tổng thời gian phơi nhiễm chưa đến floor life, thì trong thời gian đặt ở mức không quá 10%RH có thể tạm dừng việc tính giờ. Nếu phơi nhiễm không quá 12 giờ, đặt trong thời gian gấp 5 lần thời gian phơi nhiễm thì cũng có thể reset. Với MSL4/5/5a không có dòng về tạm dừng, mà chỉ có điều kiện: nếu phơi nhiễm không quá 8 giờ thì đặt ở mức không quá 5%RH trong thời gian gấp 10 lần thời gian phơi nhiễm để reset. Cách ghi độ ẩm khác nhau giữa các tài liệu, nên việc dùng mức độ ẩm nào, xin hãy quyết định theo chỉ dẫn của nhà sản xuất linh kiện và quy trình nội bộ.

Điều kiện sấy là gì?

Điều kiện thay đổi theo độ dày vỏ và MSL, cùng nhiệt độ chịu đựng của vật liệu đóng gói. Theo bảng Rev D do MPS chép lại, với linh kiện MSL3 có độ dày trên 0,8 mm đến 1,4 mm (phần vượt floor life lớn hơn 72 giờ), sấy 8 giờ ở 125°C, 25 giờ ở 90°C hoặc 8 ngày ở 40°C. Vỏ càng dày thì thời gian càng dài; với độ dày trên 2,0 mm đến 4,5 mm thì là 79 ngày ở 40°C. Điều quan trọng là không sấy tape & reel và các dạng tương tự ở nhiệt độ trên 40°C, và xác nhận giới hạn số lần sấy với nhà sản xuất linh kiện.

Quản lý MSD có cần hệ thống chuyên dụng không?

Không nhất thiết phải có thiết bị chuyên dụng quy mô lớn. Nếu ít mã linh kiện và chủ yếu dưới MSL3, giấy hoặc Excel đôi khi vẫn vận hành được. Tuy nhiên, ở nhà máy có nhiều mã linh kiện từ MSL3 trở lên và reel đi lại nhiều lần giữa line và tủ, đồng hồ ghi tay dễ bị đứt quãng. Trong phép tính giả định của bài viết này, kết quả cho thấy chỉ với phần mềm và việc bổ sung logger độ ẩm cho tủ hiện có, có thể đạt mức giảm sấy và giảm giờ công gần như tương đương với cấu hình có lắp tháp.

Phiên bản mới nhất của J-STD-033 là gì?

Theo bảng phiên bản tài liệu của IPC, phiên bản mới nhất của J-STD-033 là Rev D tháng 5/2018. Trong bảng phiên bản, tài liệu này ở trạng thái “No Longer Maintained” (tài liệu hiện không có kế hoạch sửa đổi) (kiểm tra vào tháng 10/2026). Không có phiên bản Rev E. Nếu tài liệu sản phẩm tham chiếu phiên bản cũ (Rev A hoặc Rev B), xin hãy kiểm tra khác biệt so với phiên bản hiện hành trong RFP.

Chi phí và thời gian triển khai là bao nhiêu?

Chi phí và thời gian thay đổi rất nhiều theo số mã linh kiện, số line, việc tận dụng tủ hiện có hay lắp tháp, và mức độ liên kết với máy gắn linh kiện và MES; hơn nữa cũng không có giá công bố, nên không thể nói chung một con số. Trong phép tính giả định của bài viết này, chúng tôi đặt cấu hình tháp + phần mềm + liên kết MES ở mức ban đầu 6.000.000 THB và hằng năm 450.000 THB, còn cấu hình phần mềm + máy quét + logger độ ẩm ở mức ban đầu 1.800.000 THB và hằng năm 200.000 THB. Về thời gian, bài viết đưa ra mức tham khảo là thử trong 90 ngày trên 1 line có nhiều mã linh kiện từ MSL3 trở lên, rồi sau đó mới mở rộng sang các line khác.

Tổng kết

• Cốt lõi của quản lý MSD không phải là nơi bảo quản mà là đồng hồ phơi nhiễm của từng reel. Nếu thời điểm ra, thời điểm trở về và độ ẩm trong khoảng thời gian đó không được tích lũy vào ID reel, thì không biết được floor life còn lại
• Floor life theo MSL trong điều kiện không quá 30°C và không quá 60%RH: MSL3 là 168 giờ, MSL4 là 72 giờ, MSL5a là 24 giờ (MSL1 không giới hạn ở 30°C/85%RH). Các con số dựa trên bảng Rev D do nhà sản xuất linh kiện công bố lại, cuối cùng cần kiểm tra với bản gốc của tiêu chuẩn và datasheet
• Tạm dừng khi bảo quản khô chỉ áp dụng cho MSL2/2a/3. MSL4/5/5a chỉ được reset có điều kiện: nếu phơi nhiễm không quá 8 giờ thì đặt ở mức không quá 5%RH trong thời gian gấp 10 lần. Không áp dụng một quy tắc đồng loạt cho mọi MSL
• Thời gian sấy được quyết định bởi độ dày, MSL và nhiệt độ chịu đựng của vật liệu đóng gói. Tape & reel không sấy quá 40°C. Ghi lại số lần và tổng thời gian sấy, và xác nhận giới hạn với nhà sản xuất linh kiện
• Ghi lại độ ẩm trong tủ, và trong lúc thiếu dữ liệu hoặc vượt giới hạn trên thì xử lý theo hướng đồng hồ vẫn chạy
• Để không lắp reel đã hết hạn, bổ sung trạng thái MSD vào phép đối chiếu khi chuyển đổi setup của máy gắn linh kiện, và phê duyệt rồi ghi lại các ngoại lệ
• Trong phép tính giả định, kịch bản B lấy phần mềm làm trung tâm hoàn vốn trong khoảng 2,3 năm, còn kịch bản A có tháp là khoảng 9,8 năm. Với tiền đề không xảy ra lỗi tại thị trường, A thực chất không hoàn vốn, còn B là khoảng 9,0 năm. Yếu tố quyết định hoàn vốn không phải là thiết bị bảo quản mà là độ chính xác của đồng hồ
• Phần lớn hiệu quả là tránh sự cố chất lượng, nên cần đánh giá như một yêu cầu của khách hàng: có xuất được bằng chứng khi khách hàng audit hay không
• Trong RFP, kiểm tra hệ thống tuân theo phiên bản nào của J-STD-033; trong thử nghiệm nghiệm thu, cố ý tạo ra sót quét mã, mở cửa tủ, mất kết nối, lệch thời gian, lắp reel đã hết hạn và sấy lần thứ 2
• Tại Thái Lan, cần kiểm tra trước việc đo thực tế nhiệt độ và độ ẩm trong nhà máy, cách xử lý ID người thao tác theo PDPA, điều kiện mới nhất của BOI, yêu cầu của từng khách hàng và tiêu chuẩn thao tác đa ngôn ngữ

TOMAS TECH hỗ trợ các nhà máy tại Thái Lan trong việc thu thập dữ liệu từ thiết bị và cảm biến, xây dựng cơ chế định danh linh kiện và truy xuất nguồn gốc, và kết nối với các hệ thống hiện có. Quý vị có thể trao đổi với chúng tôi ngay cả ở giai đoạn trước khi chọn sản phẩm, chẳng hạn khi đang kiểm kê các mã linh kiện MSD và phân bố MSL của nhà máy, hoặc khi muốn thử đồng hồ phơi nhiễm trên 1 line. Xin vui lòng liên hệ qua biểu mẫu này.

Tài liệu tham khảo

• IPC: Document Revision Table (phiên bản của J-STD-033, J-STD-020, IPC-1782, IPC-2591; xem tháng 10/2026)
• MPS: Moisture Sensitivity Technical Note (tháng 4/2024)
• Texas Instruments: SLVA840 (tháng 1/2017)
• Texas Instruments: SPRABY1A (tháng 12/2018)
• Broadcom: AV02-1298EN (tháng 6/2020)
• Melexis: Guidelines for Storage and Handling of Plastic Encapsulated ICs (tháng 4/2020)
• Eureka Dry Tech: IPC/JEDEC J-STD-033C
• Robert Rowland: bài giải thích về linh kiện nhạy ẩm trên tạp chí SMT (tháng 10/2000)
• Neotel Technology: IPC/JEDEC J-STD-033 MSD Storage (tháng 10/2025)
• Circuitnet: Experts Q&A (đăng lần đầu tháng 2/2015, cập nhật tháng 6/2026)
• Lucent Technologies: Handling of Highly Moisture Sensitive Components
• IPC APEX 2002: bài báo của C-MAC và Cogiscan
• Circuits Assembly: The Moisture Sensitivity Standard Goes Pb-Free (tháng 1/2007)
• Circuits Assembly: Latest MSD Spec Rev Covers Non-IC Parts (tháng 2/2012)
• CALCE (University of Maryland): bản tóm tắt nghiên cứu về hiện tượng popcorn của PBGA (năm 1997)
• Wikipedia: Humidity indicator card
• Critical Manufacturing: Moisture Sensitive Level Overview
• Critical Manufacturing: Support Floor Life Propagation
• Aegis: FactoryLogix Handling Moisture Sensitive Devices
• Siemens: Automated material management for electronic assemblies (tháng 11/2020)
• Mycronic: MYTower Brochure (phiên bản 2025)
• Electronic Specifier: Essemtec Tower (tháng 8/2010)
• EPP Europe: Storing and drying of moisture sensitive devices (tháng 10/2017)
• EMSNow: Super Dry (tháng 4/2018)
• Electronics For You: Inovaxe SMART IMSD2000 (tháng 12/2022)
• IPC-CFX SDK: MSDManagement Namespace
• IPC-CFX SDK: MaterialsOpened
• IPC: IPC Releases Version 2.0 of IPC-2591 CFX (tháng 4/2025)
• IPC: IPC-1782B Table of Contents (năm 2023)
• Mentor Graphics: bài báo giải thích về IPC-1782
• BOI: Press Release No.166/2569, chiến lược quốc gia về bán dẫn và điện tử tiên tiến (24/9/2026)
• BOI: Press Release No.171/2569, Infineon khánh thành nhà máy (1/10/2026)
• Naewna: phê duyệt ưu đãi đầu tư cho nhà máy PCBA của ShuCan (Thailand) (14/9/2026)
• The Nation: hồ sơ xin ưu đãi đầu tư BOI nửa đầu năm 2026 (23/7/2026)
• The Nation: sự tập trung ngành PCB tại Thái Lan (23/2/2026)
• TMD: Climatological Data of Thailand for 30 Year Period 1991-2020
• BOI: Smart and Sustainable Industry (hướng dẫn phiên bản 2023)
• Alvarez & Marsal (Mondaq): Thailand’s Renewed BOI Incentives 2026-2027 (tháng 2/2026)
• The Nation: giá điện tháng 9–12/2026 (23/7/2026)
