Trong một nhà máy ở Thái Lan, người ta đã lắp thêm cảm biến và nhiệt độ, áp suất đã hiển thị trên màn hình. Nhưng khi kiểm toán chất lượng hỏi: “Hãy giải thích 30 phút giá trị bị ngắt quãng trong lúc gia nhiệt của lô này”, không ai trả lời được. Trong việc triển khai ngăn mất dữ liệu cảm biến nhà máy, yếu tố quyết định không phải là có kết nối được hay không, mà là có đếm được bản ghi mong đợi, có nhận diện được lý do thiếu hụt và có đối chiếu được bản ghi sau khi khôi phục hay không. Bài viết này không tập trung vào loại cảm biến hay đường đọc dữ liệu từ PLC, mà tập trung vào yêu cầu khi đặt hàng và kiểm tra nghiệm thu tại nhà máy.
Trước khi ghi “không thiếu dữ liệu” vào hợp đồng, hãy quyết định dữ liệu nào được xem là thiếu
Thiết bị lấy nhiệt độ mỗi 1 giây và thiết bị chỉ thông báo khi giá trị thay đổi không nên bị đánh giá chung theo kiểu “1 bản ghi mỗi giây”. Với loại thứ nhất, nếu không có bản ghi ở các ô thời gian dự kiến trong giờ vận hành thì đó là ứng viên mất dữ liệu. Với loại thứ hai, không có bản ghi trong lúc giá trị không đổi là bình thường; khi đó cần quan sát bằng cách khác như số thứ tự liên tiếp của thông báo, trạng thái phiên truyền thông, hay heartbeat định kỳ. Đánh giá mà bỏ qua phương pháp đo và chỉ cho rằng “càng nhận nhiều bản ghi càng tốt” sẽ vô tình ưu ái các triển khai gửi trùng dữ liệu.
Trước tiên, với từng loại dữ liệu, hãy ghi vào sổ rằng “khi nào, cần bao nhiêu bản ghi”. Là chu kỳ cố định, theo thay đổi, theo sự kiện thiết bị, hay nhập thủ công? Có loại trừ thời gian dừng máy ra khỏi mẫu số không? Có tách riêng thời gian khởi động, vệ sinh, đổi mã sản phẩm không? Có tách thời điểm đánh giá thiếu dữ liệu ở bản tin nhanh và thời điểm xác nhận cuối sau khi chờ bản ghi đến trễ không? Đây không phải là cài đặt ban đầu của hệ thống, mà là điều kiện nghiệp vụ cần sự thống nhất giữa bộ phận chất lượng và hiện trường.
Ví dụ, nếu quyết định “ghi nhiệt độ mỗi 10 giây trong lúc chạy”, thì số bản ghi dự kiến trong 1 giờ là 360. Khi phía nhận chỉ thấy 342 bản ghi, mức hoàn chỉnh theo bản tin nhanh là 342÷360 = 95%. Tuy nhiên, 18 bản ghi có thể vẫn còn ở thiết bị biên và sẽ đến đủ sau đó. Nếu ghi nhận tách riêng “mức hoàn chỉnh ở thời điểm nhanh” và “mức hoàn chỉnh ở thời điểm xác nhận”, bạn sẽ không nhầm lẫn giữa mất kết nối tạm thời và mất dữ liệu vĩnh viễn. Con số này chỉ là ví dụ để minh họa, không phải giá trị đạt chuẩn áp dụng cho mọi nhà máy.

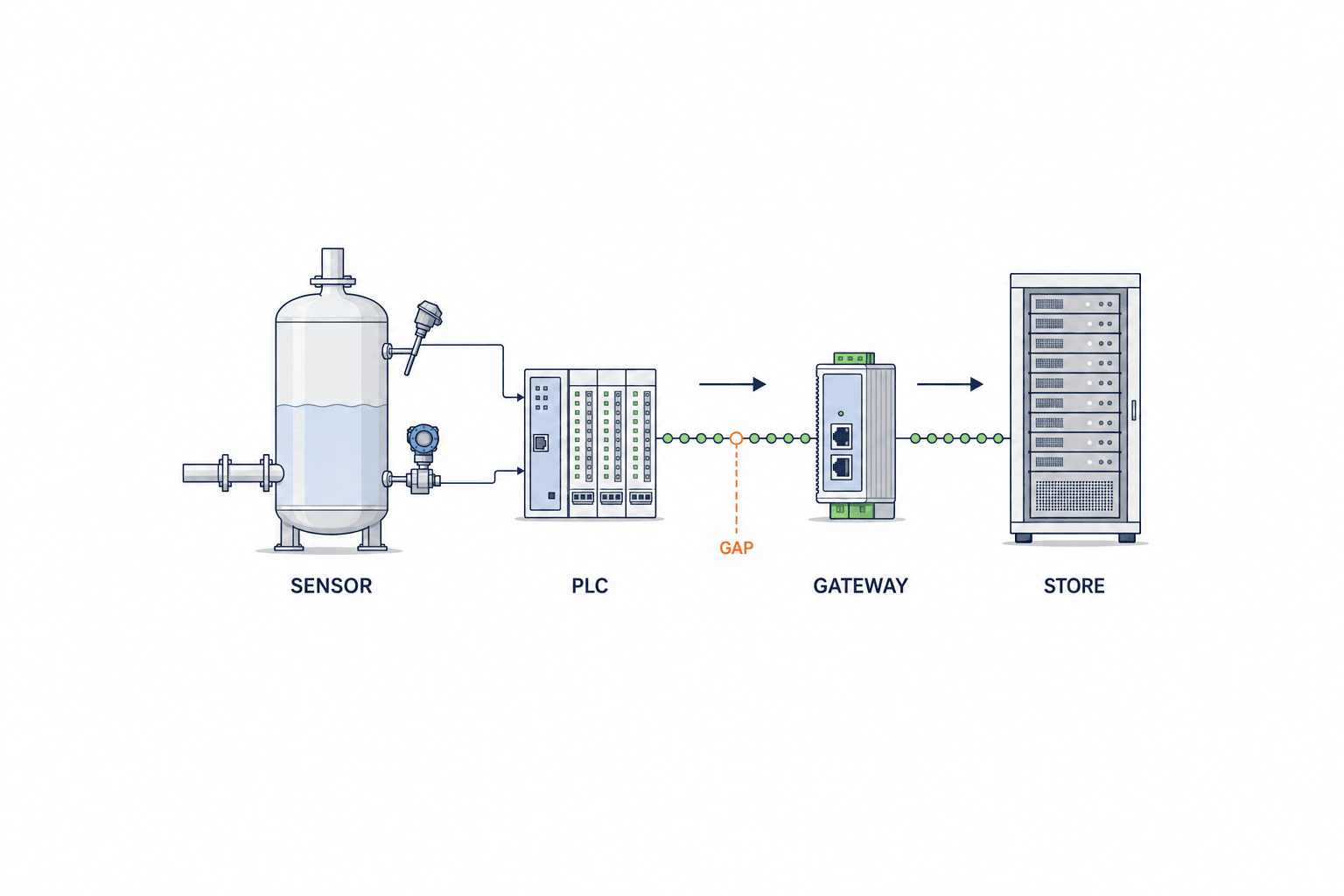

Phân tách vị trí mất dữ liệu cảm biến nhà máy thành 6 tầng
Từ cảm biến đến dashboard nhìn có vẻ như một đường truyền duy nhất, nhưng thực tế có nhiều điểm hỏng khác nhau. Có thể là bản thân phép đo thất bại, PLC hoặc logger đã đo nhưng gateway đọc sót, gateway nhận rồi nhưng không ghi được vào bộ đệm, có trong bộ đệm nhưng không gửi được, đã gửi nhưng phía nhận từ chối, đã lưu nhưng không hiển thị trên màn hình tổng hợp. Sáu tầng đó cần được tách bạch. Ở ví dụ cuối, dữ liệu gốc vẫn tồn tại nên đây không hẳn là mất dữ liệu, mà là vấn đề hiển thị hoặc truy vấn. Nếu gộp tất cả các công đoạn vào một “tỷ lệ mất dữ liệu” duy nhất, sẽ không biết ai là người cần sửa.
Một bản ghi tối thiểu cần có: ID để nhận diện thiết bị/tag, giá trị và đơn vị, thời điểm đo, thời điểm nhận, trạng thái chất lượng, và khóa để nhận diện sự kiện gốc. Nếu thiết bị có thể xuất số thứ tự liên tiếp, hãy lưu lại để khi bản ghi trùng số đến lại có thể xác định là bản gửi lại. Với thiết bị không xuất được số thứ tự liên tiếp, không thể đảm bảo tính duy nhất chỉ bằng source ID và thời điểm đo, vì trong một chu kỳ có thể có nhiều sự kiện xảy ra. Khóa phù hợp phải được quyết định sau khi kiểm tra đặc tả thiết bị và loại dữ liệu mục tiêu.
DataValue của OPC UA ngoài giá trị còn xử lý StatusCode và thời điểm; và khi thông báo từ hàng đợi item giám sát bị loại bỏ, theo điều kiện nhất định sẽ thông báo bằng Overflow bit. Vì vậy, phía nhận không nên chỉ lưu giá trị rồi bỏ qua thông tin chất lượng. Tuy nhiên, việc không có Overflow không chứng minh rằng từ cảm biến đến nơi lưu cuối cùng không hề mất dữ liệu. Vì còn nhiều điểm hỏng khác trước và sau hàng đợi giám sát. Hãy thu thập bộ đếm và log ở từng ranh giới theo đặc tả để thu hẹp vị trí sự cố. OPC UA DataValue và đặc tả hàng đợi MonitoredItem là điểm khởi đầu cho việc xác minh này.
Đo riêng hoàn chỉnh dữ liệu, độ trễ và chất lượng
Khi dự toán giải pháp ngăn mất dữ liệu, chỉ một dòng “độ sẵn sàng 99,9%” là chưa đủ để đánh giá. Tỷ lệ chạy máy, tỷ lệ kết nối mạng, và mức hoàn chỉnh của bản ghi so với ô thời gian dự kiến là các khái niệm khác nhau. Bên đặt hàng cần định nghĩa 4 chỉ số sau cho từng tag mục tiêu:
- Độ đầy đủ tạm thời: số bản ghi duy nhất hợp lệ đến trước thời hạn quan sát ÷ số bản ghi dự kiến. Dùng để xem có thể sử dụng ngay trên màn hình hiện trường hay không.
- Độ đầy đủ xác nhận: số bản ghi duy nhất hợp lệ đối chiếu được sau thời gian chờ khôi phục ÷ số bản ghi dự kiến. Dùng để xem có thể dùng làm hồ sơ chất lượng và kiểm toán hay không.
- Độ trễ đến nơi: thời điểm nhận − thời điểm đo. Không chỉ xem trung vị mà còn phải xem phân phối phía cao để kiểm tra có kịp cho cảnh báo hoặc quyết định hay không.
- Tỷ lệ chất lượng: tách số lượng Good, Uncertain, Bad, giá trị ước tính, và giá trị chỉnh sửa thủ công. Xem một con số có tồn tại thì có đáng tin hay không.
Nếu định nghĩa “bản ghi duy nhất hợp lệ” không rõ ràng, giá trị có chất lượng Bad và cả bản gửi lại trùng lặp cũng sẽ bị tính vào tử số. Giá trị nội suy ở khoảng mất dữ liệu hữu ích cho phân tích, nhưng không được biến nó thành giá trị đo thực. Dữ liệu gốc, dữ liệu ước tính, và dữ liệu chỉnh sửa thủ công phải được giữ với cờ chất lượng và lịch sử kiểm toán riêng. Các sản phẩm historian cũng lưu bộ giá trị-chất lượng-thời gian cùng nhau, và số bản ghi lưu lại thay đổi theo chế độ ghi hoặc deadband. Dù trên màn hình các điểm trông như nối liền mượt mà, điều đó không có nghĩa là bản ghi gốc tồn tại đều đặn theo chu kỳ. Giải thích về Tag Historian của Ignition nêu rõ sự khác biệt này.
Một ví dụ tính toán: nếu chạy 8 giờ với chu kỳ 10 giây, số bản ghi dự kiến là 2.880. Đến hạn chót nhận được 2.840 bản ghi, trong đó có 10 bản trùng và 5 bản Bad; nếu hợp đồng loại Bad ra khỏi tính toán, số bản ghi hợp lệ là 2.825, và độ đầy đủ tạm thời khoảng 98,09%. Sau đó nếu 40 bản đến muộn, nhưng trong đó 6 bản là gửi lại cùng sự kiện, thì số tăng ròng là 34. Số bản ghi hợp lệ xác nhận là 2.859, và độ đầy đủ xác nhận khoảng 99,27%. Dùng con số nào trong hợp đồng phải được quyết định theo từng mục đích. Hồ sơ đảm bảo chất lượng và phân tích xu hướng tiết kiệm năng lượng chưa chắc có cùng điều kiện chấp nhận.
Thiết kế thời gian phải tách “đo lúc nào” và “đến lúc nào”
Muốn sắp xếp đúng các bản ghi đến trễ, phải lưu cả thời điểm đo lẫn thời điểm nhận. Nếu chỉ biết thời điểm gateway đọc từ cảm biến, thì không được giả vờ rằng đó là thời điểm đo; hãy ghi rõ là “thời điểm gateway quan sát”. Nguồn đồng hồ, phương pháp đồng bộ, múi giờ, sai số cho phép, và cách xử lý khi đồng bộ thất bại cũng phải đưa vào sổ tag. Nếu nhà máy ở Thái Lan và trụ sở chính ở Nhật cùng chia sẻ màn hình, hãy chuẩn hóa thời điểm lưu về một chuẩn như UTC, rồi chuyển đổi sang giờ địa phương khi hiển thị để dễ đối chiếu. Tuy nhiên, trước khi ép thay đổi giờ của thiết bị hiện hữu, phải kiểm tra ảnh hưởng đến phần điều khiển.
Nếu độ chính xác timestamp chỉ 1 giây thì không thể bàn về quan hệ trước-sau của sự kiện cách nhau 100 mili giây. Ngược lại, cũng không cần vô điều kiện triển khai một cấu hình phân phối thời gian đắt tiền cho việc giám sát nhiệt độ chỉ cần độ chính xác theo giây. Hãy quyết định độ phân giải cần thiết từ câu hỏi của công đoạn: “xác minh quan hệ trước-sau của dừng máy bất thường”, “chứng minh thời gian giữ nhiệt trong công đoạn tiệt trùng”, “liên kết giá trị kiểm tra với lô sản phẩm”. Thiết kế đồng bộ thời gian là một chủ đề riêng, nhưng trong bài này, nguồn gốc của thời gian được đưa vào đánh giá thiếu dữ liệu và nghiệm thu.
Khi bản ghi đến nơi nhận trễ, điều quan trọng là không được ghi đè thời điểm đo gốc. Thời gian việc gửi lại thành công phải được giữ trong thời điểm nhận. Nếu cấu trúc có thể truy vết “đo lúc 14:00, đến lúc 14:37”, bạn vẫn có thể xử lý nó như bản ghi công đoạn của khung giờ 14 giờ, đồng thời giải thích được thực tế là trong 37 phút đó nó không xuất hiện trên màn hình bản tin nhanh. Chỉ nhìn vào chênh lệch giữa hai thời điểm thì không phân biệt được lệch đồng hồ với trễ truyền thông, nên cần lưu cả trạng thái đồng bộ.

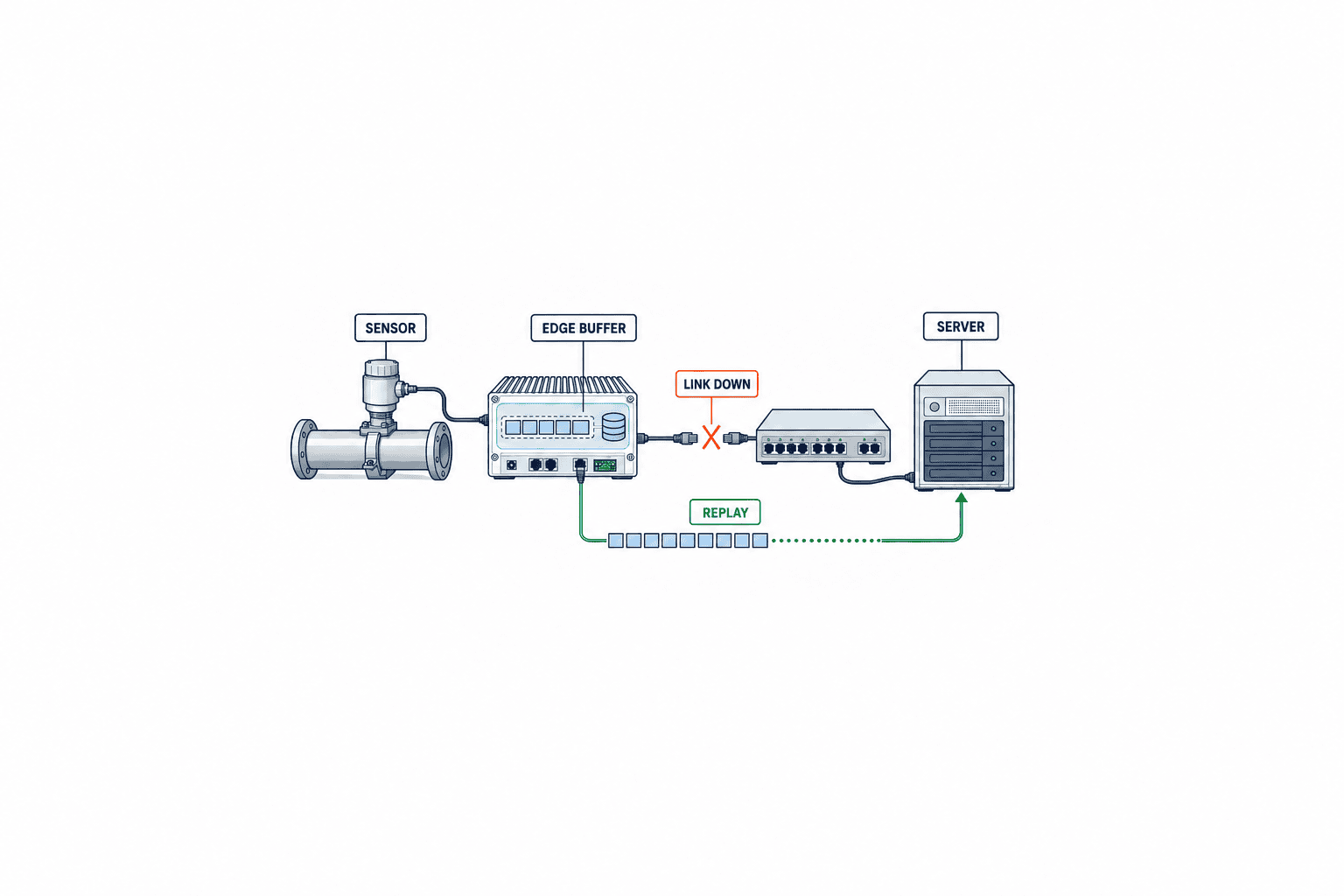

Thiết kế bộ đệm edge không chỉ theo dung lượng mà còn theo cả quy trình khôi phục
Khi xem đề xuất có câu “lưu được ngay cả khi mất kết nối”, hãy kiểm tra kỹ: lưu ở đâu, bao lâu, bao nhiêu bản, theo thứ tự nào, và khi ổ đĩa đầy thì bỏ cái gì. Bộ đệm chỉ dùng bộ nhớ bay hơi có thể mất khi khởi động lại. Nếu lưu trên đĩa thì còn phải xét dung lượng, tuổi thọ ghi, quyền truy cập, mã hóa, khôi phục khi hỏng, và hành vi khi mất điện. Nếu ưu tiên gửi tag có mức ưu tiên cao trước, tag ưu tiên thấp sẽ bị trễ hơn, nên thứ tự ưu tiên cũng phải được nêu rõ.
Cách ước lượng tối thiểu là “kích thước trung bình mỗi bản ghi × số bản mỗi giây × số giây lưu giữ”. Ví dụ, 1 bản 200 byte, 50 bản mỗi giây, lưu 24 giờ thì riêng dữ liệu thô đã là 864 MB. Nhưng trong triển khai thực tế còn có chỉ mục, định dạng file, journal, vùng dự phòng, và dữ liệu mới phát sinh trong lúc gửi lại, nên không được lấy con số này làm trực tiếp dung lượng đĩa. Phải hiệu chỉnh ước lượng bằng lượng ghi đo được và băng thông khôi phục. Dù có tích được dữ liệu 24 giờ, nếu tốc độ xuất chỉ bằng tốc độ nhập bình thường thì tình trạng tồn đọng sẽ không giảm. Hãy tính thời gian bắt kịp bằng năng lực xử lý ròng, tức băng thông khôi phục trừ đi luồng nhập bình thường.
Stream Manager của AWS IoT Greengrass có các thiết lập như duy trì stream, kích thước, thời gian giữ, và hành vi khi ngắt kết nối. Đây chỉ là ví dụ về chức năng có sẵn trong sản phẩm, không có nghĩa là ở mọi hiện trường đều tự động khôi phục toàn bộ bản ghi. Cần thử cả giá trị cấu hình, stream mục tiêu, năng lực tiếp nhận của phía gửi đến, và cả sự cố của thiết bị edge. Tài liệu Stream Manager của AWS có thể dùng làm nguồn tham chiếu trong bảng so sánh.
Với gửi lại, hãy tách “ít nhất một lần” và “không trùng”
Khi mạng kết nối lại, việc phía gửi gửi lại cùng dữ liệu là hành vi tự nhiên. Nếu kết nối bị ngắt trước khi phía nhận trả lời sau khi lưu, phía gửi sẽ không biết dữ liệu đã được lưu hay chưa và sẽ gửi lại. Vì vậy, chỉ gọi phương thức truyền là “exactly once” thôi vẫn không thể khẳng định không có trùng lặp từ lúc đo cảm biến đến bảng phân tích cuối cùng. Cần đặc tả rõ: ở ranh giới nào trả acknowledgment, khóa nhận diện nào được coi là cùng một sự kiện, và xử lý thế nào khi thứ tự của các bản gửi lại bị đảo.
Loại bỏ trùng lặp nên ưu tiên event ID gốc và version; nếu cùng khóa, cùng nội dung thì không tính hai lần. Nếu cùng khóa nhưng giá trị khác nhau thì không được âm thầm ghi đè, mà phải cô lập như xung đột và báo cho người phụ trách. Nếu cho phép chỉnh sửa, phải lưu nguyên giá trị gốc, giá trị sửa, lý do, người thao tác và thời điểm trong lịch sử. Cũng cần quy định cách tính lại chỉ số theo kỳ. Khi có giá trị đến muộn sau thời hạn chốt, trung bình, giá trị lớn nhất, và số lượng vượt ngưỡng của ngày hôm trước đều có thể thay đổi.
Nếu cảm biến không xuất event ID, cần kiểm tra xem gateway có thể gán số thứ tự liên tục và vĩnh viễn ngay tại lúc đọc hay không. Nếu gateway khởi động lại mà số thứ tự quay về 1, thì phải kết hợp với ID khởi động. Nếu chỉ dùng giá trị cảm biến và thời gian làm khóa, có nguy cơ nhầm các phép đo bình thường mà giá trị lặp lại là bản trùng. Chỗ này không nên viết cho xong bằng một dòng ngắn trong đặc tả phần mềm; đây là phần phải tạo bài kiểm tra nghiệm thu bằng dữ liệu mẫu.
Trong RFP, hãy viết “hợp đồng dữ liệu” trước cả tên sản phẩm
Trong yêu cầu mời thầu (RFP), nếu chỉ viết “muốn triển khai nền tảng IoT”, mỗi nhà cung cấp sẽ đề xuất trên những giả định khác nhau. Hãy đưa cho họ bản nháp sổ tag, kịch bản lỗi, công thức phán định và ranh giới trách nhiệm để so sánh được. Trước hết, thu hẹp phạm vi còn 1 line và vài tag, rồi đính kèm bảng các mục sau:
- Đối tượng và mục đích: Bên đặt hàng ghi ID thiết bị, tag, đơn vị, công đoạn, cách liên kết với lô, và ai dùng vào việc gì. Bên đề xuất trả lời phạm vi hỗ trợ và những sửa đổi cần có.
- Sự kiện kỳ vọng: Bên đặt hàng ghi là chu kỳ cố định hay theo thay đổi, lịch vận hành, cách tính số bản ghi dự kiến. Bên đề xuất trả lời phương pháp thu thập thực tế và các giới hạn.
- Thời gian và chất lượng: Bên đặt hàng ghi nguồn phát sinh thời gian, đồng bộ, và cách xử lý Bad/Uncertain, giá trị ước tính và chỉnh sửa thủ công. Bên đề xuất trả lời các mục được lưu và đường truyền.
- Sự cố và khôi phục: Bên đặt hàng ghi thời gian giả định cho mất kết nối, khởi động lại, đầy đĩa, hoặc đích dừng hoạt động. Bên đề xuất trả lời dung lượng buffer, thứ tự loại bỏ, và thời gian bắt kịp.
- Phán định nghiệm thu: Bên đặt hàng ghi điều kiện cho độ đầy đủ tạm thời/xác nhận, độ trễ, trùng lặp, và log kiểm toán. Bên đề xuất trả lời quy trình FAT/SAT và dạng bằng chứng.
- Trách nhiệm vận hành: Bên đặt hàng ghi người nhận cảnh báo, thời hạn khắc phục, và phê duyệt thay đổi. Bên đề xuất trả lời các hạng mục giám sát, ranh giới bảo trì, và chi phí.
Việc “so sánh số bản ghi dự kiến với cái gì” phải được bên đặt hàng thống nhất trước rồi mới gom đề xuất. Ví dụ, nếu mẫu số là 24 giờ có tính cả thời gian dừng đêm, khác với mẫu số chỉ tính 8 giờ chạy thực tế, thì cùng một hệ thống nhưng mức hoàn chỉnh sẽ nhìn khác nhau. Nếu phó mặc cho nhà cung cấp, số liệu của từng bên sẽ không thể so sánh được. Công thức phán định nên có ví dụ tính mẫu trong phụ lục để phía thực thi có thể tái tạo ra cùng kết quả.
Khi báo giá, ngoài tách theo cảm biến, dây đi, gateway, truyền thông, lưu trữ, dashboard, và bảo trì, hãy yêu cầu thể hiện cả công sức thử lỗi và công sức soạn hợp đồng dữ liệu. Nếu thiếu phần sau, báo giá rẻ ban đầu có rủi ro biến thành “mất dữ liệu là ngoài phạm vi” về sau. Nếu muốn sắp xếp trước đường kết nối vào thiết bị hiện hữu và số tag, hãy tham khảo 4 cách thu thập dữ liệu PLC. Điều kiện nghiệm thu trong bài này sẽ áp dụng sau khi đã chọn đường kết nối đó.

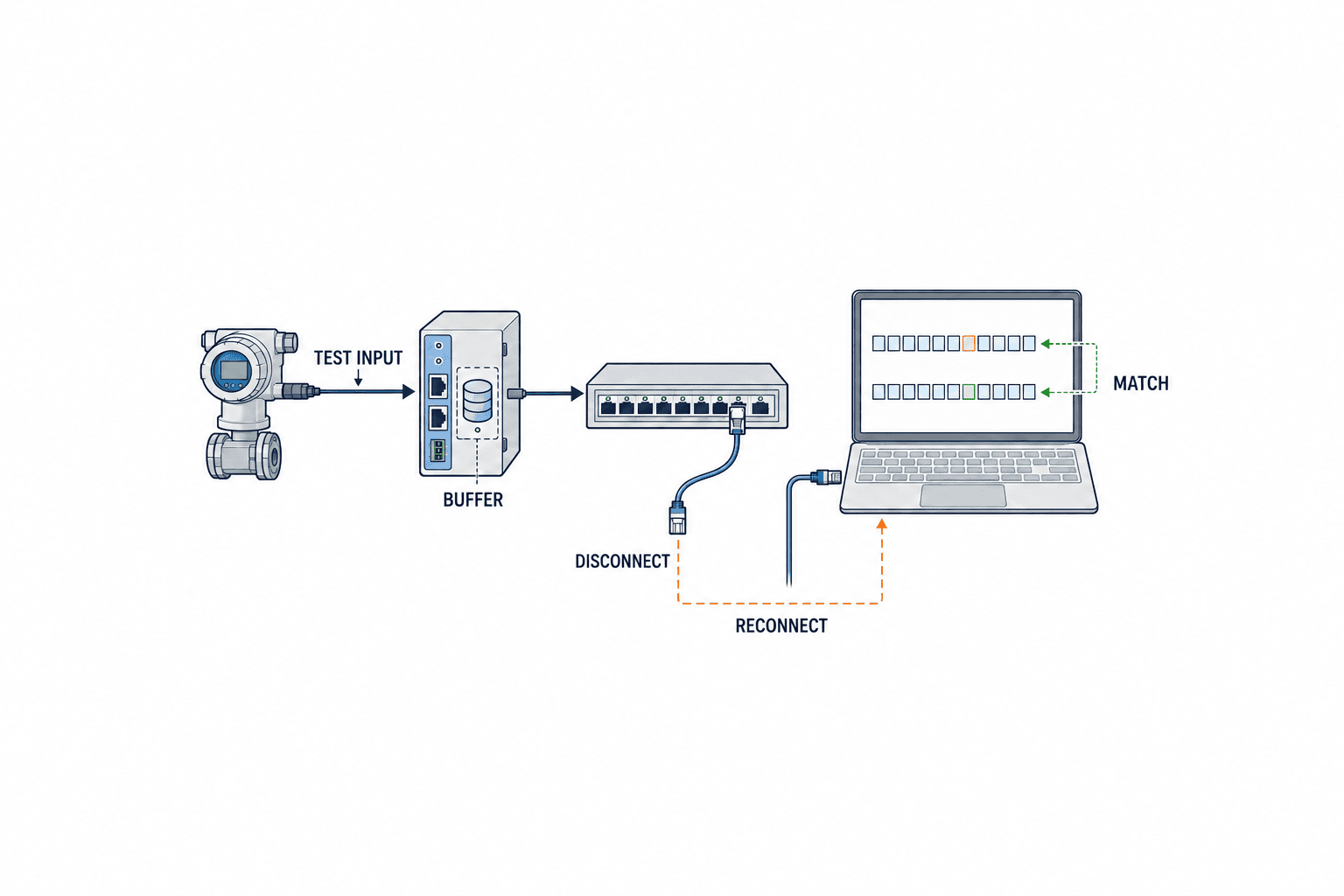

Trong FAT, hãy lấy bằng chứng ở lúc “phá hỏng” hơn là lúc “chạy bình thường”
Hãy tạo bản chính của dữ liệu thử nghiệm trước
Trước khi bắt đầu FAT, hãy cố định các giá trị đầu vào dự kiến dưới dạng khó sửa đổi như CSV, và ghi lại số cấu hình của thiết bị thử cùng chuẩn thời gian. Chỉ đếm số bản ở phía nhận thôi thì không biết phía đầu vào có phát sinh đúng như dự kiến hay không. Nếu thử theo chu kỳ cố định, hãy tạo danh sách ô thời gian dự kiến cho từng thiết bị ID và tag. Nếu thông báo theo thay đổi, hãy tạo danh sách thứ tự thay đổi giá trị và sự kiện cần gửi. Nếu có thể liên kết bản chính đầu vào, log nhận ở edge, và xuất từ nơi lưu cuối cùng bằng cùng một khóa, bạn sẽ xác định được điểm mất theo từng ranh giới.
Nếu trong quá trình thử có thao tác thủ công của con người, thao tác đó cũng phải được ghi thành sự kiện có thời điểm. Nếu “thời điểm lẽ ra bị ngắt” và thời điểm thực tế thiết bị mạng ngắt khác nhau, cách tính số bản dự kiến cũng sẽ khác. Khi thử mất đồng bộ thời gian, không đối chiếu bằng hiển thị đồng hồ tường như chân lý; hãy lấy số thứ tự tăng đơn điệu của thiết bị thử làm trục chính để đối chiếu số lượng. Nếu sau khi đồng hồ được sửa lại mà cần diễn giải lại thời gian, quy tắc hiệu chỉnh đó phải được quyết định trước.
Không nên chấm đậu/rớt bằng một điểm tổng hợp duy nhất. Ví dụ, “mất kết nối 20 phút nhưng toàn bộ sự kiện gốc vẫn còn, song độ trễ ở phân vị 95 sau khi khôi phục vượt yêu cầu” thì độ đầy đủ đạt nhưng độ trễ không đạt. Hoặc “toàn bộ bản ghi đều đến nhưng một phần bị tính hai lần” thì truyền dẫn thành công nhưng tổng hợp không đạt. Nếu đánh giá theo từng lỗi với các mục chức năng, hoàn chỉnh, độ trễ, chất lượng và khả năng kiểm toán riêng, sẽ rõ cần sửa gì.
Trong FAT (kiểm tra nghiệm thu trước khi xuất xưởng), không thể coi là đạt chỉ vì có biểu đồ trên màn hình demo. Hãy cố định giá trị đầu vào và thời điểm thử, ngắt truyền thông của gateway, tạo ra một số bản ghi nhất định, rồi sau khi khôi phục thì đối chiếu bản ghi gốc với bản lưu. Kiểm tra xem có phân biệt được dữ liệu mất có chủ đích và bản ghi đến trễ rồi được phục hồi hay không. Nếu có thể, hãy đồng bộ ba điểm: thiết bị mô phỏng đầu vào cảm biến, log ở cửa vào gateway, và xuất từ phía nhận.
Phiếu thử FAT cần ghi: ID thử, cấu hình nền, số lượng bản ghi đầu vào, thời điểm bắt đầu/kết thúc sự cố, kết quả kỳ vọng, số bản đo được, số bản trùng, trạng thái chất lượng, phân phối độ trễ, vị trí log, và người phán định. “Ngắt 20 phút nhưng cuối cùng đồ thị nối lại được” là bằng chứng khá yếu. Cần xuất ra: trong 20 phút đó có bao nhiêu ô thời gian dự kiến, bao nhiêu bản đến vào lúc nào, bao nhiêu bản bị loại do trùng, và bao nhiêu bản không đến.
Các lỗi tối thiểu cần thử là: mất mạng tầng trên, dừng máy chủ nhận, gateway khởi động lại, buffer tiến gần giới hạn trên, thất bại đồng bộ đồng hồ, đầu vào Bad, gửi lại cùng sự kiện, và đảo thứ tự. Tùy cấu hình thiết bị, có thể bổ sung tràn queue phía PLC, liên kết vô tuyến chập chờn, và mất điện chớp nhoáng. Trong lúc thử không được ảnh hưởng đến điều khiển, nên phải tách rõ phần thực hiện an toàn trên môi trường mô phỏng và phần thực hiện trên hiện trường.
Trong SAT, hãy xác nhận cả thời gian nhà máy, nguồn điện và ca làm việc
Hồ sơ bàn giao phải tính trước thay đổi sau nghiệm thu
Khi bàn giao, không chỉ liệt kê các giá trị cấu hình ở trạng thái hoàn thành, mà còn phải chỉ ra cấu hình nào ảnh hưởng đến phán định mất dữ liệu. Việc thêm tag, thay đổi chu kỳ thu thập, thay cảm biến, cập nhật firmware gateway, đổi đích gửi, hoặc cập nhật lịch vận hành nhà máy đều có thể làm thay đổi số bản dự kiến và tiêu chuẩn độ trễ. Cần biến việc ai đề xuất, ai phê duyệt, và sau thay đổi thì thử lại những gì thành quy trình vận hành. Khi định dạng log của FAT thay đổi do cập nhật phần mềm, cũng phải kiểm tra lại xem script đối chiếu và bằng chứng kiểm toán còn dùng được hay không.
Việc xử lý các bản ghi chưa gửi trong buffer sau khi đổi sang máy dự phòng cũng rất quan trọng. Cần quyết định có thể lấy ra từ ổ đĩa của máy hỏng hay không, và nếu không thì khoảng mất dữ liệu sẽ được chốt như thế nào. Nếu máy dự phòng bắt đầu gửi bằng cùng ID thiết bị, khóa của các sự kiện đến trễ từ máy cũ có thể xung đột với sự kiện mới. Hãy ghi lại ID của instance thiết bị, ngày giờ thay thế, và quy tắc loại trùng trong hồ sơ bàn giao. Chỉ khi thử đến mức này mới có thể chuyển từ PoC đơn lẻ sang vận hành liên tục.
SAT (nghiệm thu tại hiện trường) không thể chỉ là bản lặp lại của FAT. Nó còn có mạng thực tế bị phân tách, không gian tủ điều khiển, có hay không có UPS, dừng ban đêm, bàn giao ca, và thời điểm hiển thị giữa Thái Lan và trụ sở chính. Phải chia sẻ trước thời gian thử với bộ phận sản xuất và bảo trì, đồng thời quyết định phạm vi an toàn cho phép tiêm lỗi. Nếu không thể thực hiện thử ngắt kết nối trên line thật, hãy làm qua đường thử, và ghi lại trong biên bản nghiệm thu những phạm vi không thể chứng minh trên môi trường thật.
Nếu chất lượng sóng vô tuyến tại hiện trường thay đổi theo thời điểm trong ngày hoặc theo vị trí của xe chuyển hàng, thì chỉ một buổi demo ngắn là không đủ để kết luận. Hãy xác định một giai đoạn quan sát ít nhất bao gồm một vòng của công đoạn mục tiêu và một lần đổi ca, rồi kiểm tra cảnh báo mất dữ liệu sẽ gửi tới ai và ai là người phân tách ban đầu. Xem liệu bảo trì thiết bị, chất lượng, kỹ thuật sản xuất và IT có thể phân biệt được “lỗi cảm biến”, “trễ truyền thông” và “trễ hiển thị” trên cùng một màn hình hay không. Hệ thống mà mỗi lần bất thường lại phải nhờ vendor lấy log mới biết nguyên nhân thường sẽ bị bỏ mặc rất lâu sau khi vận hành.
Giá trị đạt không nên là một con số cố định kiểu “99,9%” cho mọi trường hợp, mà phải được đặt theo từng mục đích và kịch bản lỗi. Giá trị nhiệt độ cao dùng cho cảnh báo thì nếu độ trễ bản tin nhanh không ngắn thì vô nghĩa. Ngược lại, phân tích năng lượng hàng tháng có thể chấp nhận trễ chút ít nhưng cần ưu tiên độ đầy đủ xác nhận. Với hồ sơ chất lượng quan trọng, đôi khi yêu cầu còn là không che giấu bản thân việc thiếu dữ liệu, mà phải hiển thị rõ “đo không được trong khoảng này”. Giá trị đã thống nhất trong RFP sẽ được kiểm tra trong SAT, và nếu không đạt thì phải ghi điều kiện thử lại và phương án vận hành tạm thời.
Giám sát sau khi vận hành phải nối “số lượng thiếu” đến hành động khắc phục
Sau khi triển khai, chỉ đưa tỷ lệ mất dữ liệu vào dashboard hằng ngày thì sẽ không tạo ra cải thiện. Hãy gom vào cùng một ticket: thiết bị mục tiêu, tag, thời điểm bắt đầu/kết thúc, số bản dự kiến, số bản đã hồi phục, số bản chưa hồi phục, số bản Bad, và ranh giới đầu tiên phát sinh bất thường. Người phụ trách sẽ biết cần xem ở cảm biến/điều khiển, mạng OT, edge, cloud hay ứng dụng. Nếu số chưa hồi phục ảnh hưởng đến phán định chất lượng, cũng phải gắn vào quy trình nghiệp vụ như giữ lô, kiểm tra bổ sung, hoặc phê duyệt sai lệch.
Theo tuần, hãy xem không chỉ số lượng nguyên nhân lỗi mà còn cả số lần tái diễn và thời gian khôi phục. Nếu cảnh báo buffer sắp đầy tăng lên mà chưa thấy mất dữ liệu nên bị bỏ qua, thì lần mất kết nối dài tiếp theo sẽ làm mất dữ liệu. Thất bại đồng bộ thời gian cũng thường khó nhận ra khi giá trị vẫn hiển thị. Trạng thái tin cậy của thời gian phải được đưa vào hạng mục giám sát. Khi thay đổi cấu hình, hãy ghi nhận trước và sau thay đổi xem việc sửa sampling cycle, deadband, queue length, và retention period ảnh hưởng thế nào đến số bản dự kiến và công thức phán định.
Ở các nhà máy đang đẩy mạnh liên kết dữ liệu với lô sản phẩm, chỉ có dữ liệu cảm biến đầy đủ thì chưa thể hoàn thành traceability. Thiết kế nối các ID của nguyên liệu, công đoạn, thiết bị, kiểm tra và xuất hàng được trình bày trong chi phí và cách triển khai xây dựng hệ thống traceability. Biện pháp ngăn mất dữ liệu trong bài này là phần đảm bảo rằng chuỗi ghi nhận điều kiện thiết bị và công đoạn trong liên kết đó có thể tin cậy.
Khi so sánh báo giá, hãy so sánh cả ranh giới trách nhiệm và “công việc sau khi dữ liệu bị thiếu”
Giá đề xuất cho biện pháp đối phó với thiếu hụt dữ liệu sẽ bị đánh giá sai nếu chỉ so theo đơn giá thiết bị. Ngay cả khi dùng cùng một gateway, chi phí vận hành sẽ khác nhau tùy theo ai thay cảm biến, ai phê duyệt thay đổi tag PLC, ai điều tra sự cố mạng, và ai thực hiện nhập lại dữ liệu quá khứ. Bên đặt hàng cần xác định đầu mối cấp một và người xử lý cấp hai cho sáu cấp độ sự cố, rồi yêu cầu từng nhà cung cấp báo giá chi phí bảo trì theo cùng điều kiện. Ngay cả khi chỉ ghi “hỗ trợ 24 giờ”, chưa chắc đã bao gồm việc xác định chính xác khoảng thiếu dữ liệu mà bộ phận chất lượng cần, hay trích xuất phần ảnh hưởng đến lô hàng.
Điều cần kiểm tra đặc biệt là các nghiệp vụ thực tế từ khi phát hiện sự cố đến khi khôi phục. Khi có cảnh báo, ai sẽ lưu log? Nếu hiện trường khởi động lại thiết bị, liệu có thể giữ lại buffer chưa gửi hay không? Có thể thu hồi dữ liệu cũ từ thiết bị đã thay thế hay không? Nếu không thể thu hồi, sẽ chốt trạng thái thiếu dữ liệu như thế nào và bàn giao cho bộ phận chất lượng theo định dạng nào? Khi xảy ra sự cố vào ngày nghỉ, để khôi phục nhanh đôi khi có thể vô tình xóa mất chứng cứ. Hãy lập quy trình ngắn cho việc thu thập log trước khi khởi động lại, ghi nhận số lượng buffer còn lại, và chia sẻ thời điểm phát sinh sự cố, ताकि người phụ trách theo ca có thể thực hiện được.
Nếu trong yêu cầu báo giá chuẩn bị hai kịch bản chi phí thì việc so sánh sẽ dễ hơn. Một kịch bản là vận hành bình thường, bao gồm bổ sung tag, kiểm tra hàng tháng, sao lưu cấu hình, và xác nhận báo cáo. Kịch bản còn lại là xử lý sự cố, bao gồm gửi lại dữ liệu sau khi mất liên lạc, cô lập bản ghi bị hỏng, đối chiếu với dữ liệu gốc, tính tổng lại, và báo cáo phục vụ kiểm toán. Một đề xuất giả định rằng phần sau là miễn phí có thể đến khi sự cố xảy ra mới phát sinh tranh cãi về phạm vi công việc. Hãy so sánh không chỉ theo mức chi phí, mà còn theo đơn vị thực hiện và hình thức của đầu ra.
Khi mở rộng dây chuyền trong tương lai cũng nên báo giá theo cùng phương pháp. Với 1 dây chuyền ban đầu, có thể đối chiếu thủ công, nhưng khi lên 10 dây chuyền thì có thể mỗi sáng sẽ cần một người chuyên trách kiểm tra dữ liệu thiếu. Nếu tự động hóa, hãy xác nhận nhà cung cấp cung cấp đến mức nào các chức năng tiêu chuẩn như tạo số lượng dự kiến, đối chiếu lại sau khi dữ liệu đến muộn, phát hành ticket, và báo cáo hằng ngày. Khi chuyển thông tin giữ lô sang MES hoặc hệ thống chất lượng sẵn có, hãy tách riêng ranh giới trách nhiệm tích hợp thành một dòng riêng. Làm rõ điểm này sẽ giúp so sánh không chỉ giá của nền tảng thu thập dữ liệu, mà là tổng chi phí để duy trì hồ sơ chất lượng.
Khi triển khai ở quy mô nhỏ｜Từ đo thực tế trên một thiết bị đến mở rộng ngang
Đối tượng đầu tiên nên chọn là thiết bị mà khi xảy ra bất thường thì cần có giải thích bằng bản ghi, đồng thời có thể thử nghiệm một cách an toàn. Thay vì kết nối đồng thời tất cả nhiệt kế, cách tốt hơn là bắt đầu với một công đoạn gia nhiệt và một số ít tín hiệu liên quan đến công đoạn đó như nhiệt độ, áp suất, trạng thái vận hành và thời điểm bắt đầu/kết thúc lô; như vậy sẽ truy ra được nguyên nhân của dữ liệu thiếu. Hãy quyết định trước một điều kiện mà bộ phận chất lượng sẽ dùng, một điều kiện mà hiện trường sẽ dùng, rồi diễn đạt rõ cần giá trị trong vòng bao nhiêu phút cho mỗi quyết định. Nếu tăng số lượng tín hiệu trước, việc xác định số lượng mục dự kiến và diễn giải trạng thái chất lượng sẽ không theo kịp, và cuối cùng chỉ còn lại đống giá trị rời rạc.
Ở giai đoạn quan sát đầu tiên, hãy chạy song song với thiết bị đo hiện có và bản ghi giấy, để kiểm tra dữ liệu sẽ phát sinh như thế nào qua một công đoạn liên tục. Trao đổi với hiện trường về quy tắc loại trừ thời gian dừng kế hoạch khỏi mẫu số, cách xử lý giá trị trong lúc vệ sinh, và việc sau khi đổi loại sản phẩm thì ý nghĩa của tag có còn thay đổi hay không. Sổ đăng ký tag được tạo ở đây không chỉ là bảng địa chỉ đơn thuần. Hãy để có thể tra cứu trong một dòng các mục như ID thiết bị, vị trí lắp cảm biến, đơn vị, dải bình thường, chu kỳ đo, điều kiện thông báo khi thay đổi, nguồn đồng hồ, ý nghĩa của cờ chất lượng, người chịu trách nhiệm bảo trì, và mục đích sử dụng. Khi sau này thêm thiết bị, chỉ cần sao chép sổ này và kiểm tra phần khác biệt là có thể tránh lan rộng cùng một lỗi.
Ở giai đoạn tiếp theo, hãy thử ngắt truyền thông và khởi động lại, rồi đối chiếu ba điểm để xác nhận có bao nhiêu bản ghi đi vào edge và bao nhiêu bản ghi đến được nơi lưu trữ cuối cùng. Trước khi đưa lỗi vào, hãy xác nhận rằng chênh lệch ở trạng thái bình thường bằng không. Nếu thử ngắt kết nối khi ngay từ trạng thái bình thường số lượng còn lệch, dữ liệu thiếu mới và lỗi cấu hình vốn có sẽ bị trộn lẫn với nhau. Trong khi thử nghiệm, không thực hiện ghi vào hệ điều khiển, và hãy xác nhận với nhà sản xuất thiết bị về tải đọc cũng như các ràng buộc an toàn. Sau thử nghiệm, cần kiểm tra đến mức số bản ghi còn tồn trong buffer có trở về trạng thái ban đầu hay không. Dù bề ngoài có vẻ tất cả bản ghi đều đã tới nơi, nếu hàng đợi gửi lại vẫn còn tồn tại liên tục thì ở sự cố tiếp theo hệ thống có thể tiêu hết dung lượng.
Trước khi mở rộng ngang, hãy so sánh xem điều kiện của thiết bị đầu tiên và thiết bị thứ hai có thực sự giống nhau hay không. Không chỉ kiểu PLC, mà firmware, độ chính xác của cảm biến, tuyến mạng, kiểu dừng của thiết bị, bảo vệ nguồn điện và người phụ trách bảo trì cũng có thể khác nhau. Những gì có thể chuẩn hóa thành mẫu chỉ nên là khung của thỏa thuận dữ liệu và phiếu thử nghiệm; không nên sao chép đồng loạt cả số lượng kỳ vọng lẫn giá trị đạt/không đạt. Hãy ghi ngoại lệ theo từng line vào sổ đăng ký, và trong phần tổng hợp toàn cục chỉ đưa lên cùng một biểu đồ các chỉ số có thể so sánh được. Nếu triển khai theo trình tự như vậy, các lỗi đã phát hiện trong PoC có thể được sửa trước khi bị mang sang thiết bị tiếp theo.
Thống nhất với bộ phận chất lượng về thời gian lưu chứng cứ và cách sửa đổi
Trong vận hành sau khi phát hiện dữ liệu thiếu, vấn đề trở thành sẽ giữ dữ liệu gốc đến khi nào. Nếu chỉ lưu giá trị tổng hợp hiển thị trên dashboard mà xóa bản ghi nhận gốc trong thời gian ngắn, khi kiểm tra/audit sau này sẽ không thể xác nhận lại được rằng “thực sự thiếu hay là đến muộn sau đó”. Mặt khác, cấu hình lưu dữ liệu tần suất cao của toàn bộ tag vô thời hạn sẽ làm chi phí tăng lớn. Hãy tách riêng thời hạn cần thiết với vai trò là hồ sơ chất lượng của sản phẩm mục tiêu, yêu cầu audit nội bộ, hợp đồng với khách hàng, và thời hạn lưu cho mục đích phân tích, rồi thiết kế nơi lưu cho bản ghi gốc và kết quả tổng hợp. Vì thời hạn lưu theo quy định pháp luật hoặc theo đặc tả khách hàng khác nhau tùy ngành và tùy sản phẩm, nên không đặt một con số năm cố định chung ở đây.
Cũng cần quyết định thời hạn chấp nhận các bản ghi đến muộn. Ví dụ, nếu vận hành theo cách chốt tổng hợp hằng ngày vào sáng hôm sau, có thể áp dụng phương thức tự động tính lại đối với bản ghi đến trước thời điểm đó, còn sau khi đã chốt thì phải yêu cầu nộp đơn sửa đổi. Tuy nhiên, đây chỉ là ví dụ nghiệp vụ; trong công đoạn dùng để phán định chất lượng có thể cần thủ tục nghiêm ngặt hơn. Khi thay đổi giá trị đã chốt, không xóa giá trị gốc mà lưu thành một bộ gồm trước và sau sửa đổi, lý do sửa đổi, người phê duyệt, và biểu mẫu đã tổng hợp lại. Nếu chỉ thay thế kết quả tổng hợp, sẽ phát sinh mâu thuẫn với màn hình cảnh báo tại thời điểm đó và báo cáo đã gửi cho khách hàng. Hãy gắn phiên bản cho báo cáo, để có thể truy vết được đã đưa ra quyết định nào bằng phiên bản nào.
Cờ chất lượng cần mang các lý do mà nghiệp vụ muốn phân biệt với độ chi tiết cần thiết, như “mất kết nối”, “hỏng cảm biến”, “ngoài phạm vi đo”, “không rõ đồng bộ đồng hồ”, “giá trị nội suy”, “sửa tay” v.v. Tuy nhiên, không được thay thế nguyên xi mã chất lượng đặc thù của sản phẩm thành ý nghĩa chung của toàn công ty. PLC, OPC UA server, gateway, historian và MES có thể dùng cùng một từ nhưng mang nghĩa khác nhau. Hãy tạo bảng chuyển đổi, giữ lại cả mã gốc, và không tự ý coi các giá trị không thể mapping là Good. Trong thử nghiệm tiếp nhận, hãy đưa vào một mã chưa biết để kiểm tra việc lưu và thông báo sẽ diễn ra như thế nào.
Báo cáo sự cố không chỉ là tài liệu quy trách nhiệm, mà còn là đầu vào cho thay đổi thiết kế tiếp theo. Không nên mặc định đổi các tag có dữ liệu thiếu nhiều sang tần suất cao hơn; cần xem lại liệu tín hiệu gốc có thật sự cần thiết hay không, cửa sổ thời gian dùng để phát hiện có phù hợp không, và có phải dung lượng buffer hoặc băng thông truyền dữ liệu đang thiếu hay không. Nếu mỗi tháng đều xảy ra cùng một khoảng thiếu dữ liệu kéo dài vài phút, cũng có khả năng thời gian dừng định kỳ của thiết bị hoặc bảo trì mạng chưa được phản ánh đúng vào mẫu số. Khi thay đổi chính công thức phán định dựa trên dữ liệu vận hành, hãy nêu rõ có áp dụng công thức mới hồi tố cho các kỳ trước hay không, và đừng trộn lẫn số liệu trước và sau một cách im lặng.
Để việc đối chiếu hằng ngày không chỉ phụ thuộc vào kinh nghiệm của người phụ trách, chúng ta cũng phải quy định sẵn quy trình xác nhận vào buổi sáng. Hãy tạo số lượng kế hoạch của ngày trước từ kết quả vận hành thực tế, đối chiếu với các bản ghi duy nhất đã đến, rồi lập danh sách các khoảng bị thiếu theo từng thiết bị. Tại thời điểm đó, tách riêng số lượng còn nằm trong vùng đệm và số lượng đã tới nơi lưu cuối cùng, đồng thời hiển thị hạn chờ các bản đến trễ. Các giá trị trước hạn được xem là tạm thời, còn các giá trị sau hạn vẫn chưa tới thì xử lý là chưa phục hồi; chỉ ưu tiên liên hệ hiện trường đối với những khoảng ảnh hưởng đến đánh giá chất lượng. Khi việc gửi lại hoàn tất, đối chiếu lại theo cùng điều kiện và lưu chênh lệch so với lần trước cùng với kết quả phán định. Như vậy, dù người phụ trách có thay ca, cũng tránh được tình huống “hôm qua báo là thiếu dữ liệu mà hôm nay lại biến mất không lời giải thích”.
Cũng cần thiết kế để nhận ra ngay khi chính quy trình đối chiếu bị dừng. Chỉ có cảnh báo thiếu dữ liệu bản ghi thôi thì sẽ dễ nhầm một ngày mà job đối chiếu thất bại, không đếm được gì, thành ngày bình thường. Hãy giám sát thời điểm chạy gần nhất, số lượng thiết bị mục tiêu, số lượng kế hoạch đã xử lý và số tag bị lỗi; những ngày không thể chạy phải được nêu rõ trong báo cáo ngày. Sau khi khôi phục, hãy xử lý lại ngày đó và tái hiện cùng công thức phán định bằng cách dùng phiên bản lịch vận hành và cấu hình tag tại thời điểm ấy. Nếu đếm lại quá khứ bằng cấu hình hiện tại, các kế hoạch dừng máy hoặc thay đổi chu kỳ thu thập sẽ không được phản ánh, khiến chỉ có con số thay đổi. Việc lưu giữ lịch sử cấu hình cần thiết cùng với nguyên bản ghi chính là nền tảng cho quản lý thiếu dữ liệu có thể giải trình về sau.
FAQ｜Những câu hỏi thường gặp về triển khai ngăn mất dữ liệu cảm biến nhà máy
Nếu dữ liệu cảm biến bị thiếu thì chỉ cần nội suy để bù vào phải không?
Tùy mục đích. Với hiển thị xu hướng nhiệt độ, nội suy có thể hữu ích; nhưng trong bằng chứng đảm bảo chất lượng hoặc báo động, không nên xử lý giá trị nội suy như giá trị đo thực. Hãy giữ lại khoảng thiếu dữ liệu gốc, và gắn cho giá trị nội suy cờ chất lượng “ước tính” cùng phương pháp tính. Phải quản lý riêng đường hiển thị và bản ghi gốc dùng cho kiểm toán.
Nếu tăng QoS của MQTT thì mất dữ liệu sẽ hết không?
Không. QoS chỉ quy định hành vi truyền trên một đoạn giao tiếp nhất định, nhưng không bảo đảm cho giá trị chưa đo được ở cảm biến, giá trị rơi trước khi vào gateway, hay giá trị bị bỏ sót trong tổng hợp sau khi đã nhận. Hãy thử xác nhận, lưu bền, gửi lại, loại trùng và đối chiếu theo từng đoạn cần thiết. Khi so sánh tính năng của MQTT, hãy tham khảo đặc tả OASIS MQTT 5.0, và kiểm tra riêng phạm vi triển khai của sản phẩm.
Mục tiêu tỷ lệ mất dữ liệu nên đặt bao nhiêu %?
Không thể đặt một giá trị chung cho mọi nơi. Nó thay đổi theo chu kỳ ghi, lịch vận hành thiết bị, thời gian khôi phục được phép, và ảnh hưởng đến phán định chất lượng. Trước hết hãy đo giá trị cơ sở của một công đoạn, tách bản tin nhanh và bản xác nhận, và xử lý các khoảng thiếu nghiêm trọng tách khỏi con số đếm thông thường. Dù trung bình đạt 99,9%, nếu thiếu trọn vẹn 10 phút quan trọng thì về nghiệp vụ vẫn có thể bị xem là không đạt.
PoC nhỏ có cần RFP và FAT/SAT không?
Không cần một bộ tài liệu dài hàng chục trang, nhưng việc đưa công thức số bản dự kiến, nguồn gốc timestamp, thử mất kết nối, phán định trùng lặp và điều kiện đạt/rớt vào một phiếu thử là rất đáng giá. Nếu PoC kiểm chứng được các điều kiện đó, việc so sánh chi phí triển khai mở rộng sẽ dễ hơn. Nếu bỏ qua, kết quả thường là “đồ thị có xuất hiện nhưng chưa xác định được trách nhiệm đối với dữ liệu thiếu”.
Kết luận｜Hãy nghiệm thu thứ có thể giải thích được, không chỉ là giá trị nhìn thấy trên màn hình
Việc ngăn mất dữ liệu cảm biến nhà máy sẽ đi vào thực tiễn khi bạn đặt định nghĩa “bản ghi mong đợi” trước và sau bước chọn cảm biến hay cloud. Tách ghi theo chu kỳ cố định và theo thay đổi, lưu thời điểm đo, thời điểm nhận, chất lượng và event ID, đo riêng độ đầy đủ tạm thời và xác nhận. Thiết kế không chỉ theo dung lượng buffer mà còn theo băng thông khôi phục và cơ chế loại trùng. Xác minh công thức phán định trong RFP bằng chứng cứ có cùng dạng ở FAT và SAT. Đi theo thứ tự này, bạn sẽ chuyển từ giám sát chỉ có số liệu hiển thị sang vận hành có thể giải thích được lý do thiếu hụt và phạm vi ảnh hưởng.
