Lý do khiến một nhà máy bắt đầu cân nhắc triển khai hệ thống giám sát môi trường phòng sạch thường là một câu hỏi trong buổi audit của khách hàng: “Anh chị có dữ liệu liên tục cho giai đoạn này không?”, “Cho chúng tôi xem lịch sử cảnh báo”. Ở những nhà máy đo hạt bụi thủ công hằng tuần hoặc hằng ngày bằng máy đếm hạt cầm tay, đọc chênh áp bằng mắt trên đồng hồ chênh áp và ghi nhiệt độ, độ ẩm bằng các logger độc lập, câu hỏi này không thể trả lời ngay. Khó khăn hơn nữa là khi sai lệch chỉ được phát hiện sau đó. Vì không biết điều gì đã xảy ra giữa hai lần đo, nhà máy không thể khoanh vùng phạm vi ảnh hưởng và chỉ còn cách tạm giữ hàng loạt lô cùng lúc.
Bài viết này là hướng dẫn thực hành dành cho các anh chị phụ trách đảm bảo chất lượng, thiết bị và tiện ích (utility), kỹ thuật sản xuất, cùng giám đốc nhà máy tại các nhà máy Nhật Bản ở Thái Lan, chẳng hạn ở Ayutthaya, Chonburi, Rayong, Samut Prakan, Prachinburi, trong các ngành linh kiện điện tử, PCB, HDD, công đoạn sau của bán dẫn, thiết bị y tế, đóng gói dược phẩm và thực phẩm. Bài viết sắp xếp lại các câu hỏi: đặt mua cái gì, bao nhiêu điểm, theo thông số nào, và cần xác nhận điều gì trong FAT (thử nghiệm tại xưởng trước khi xuất hàng) và SAT (thử nghiệm nghiệm thu tại hiện trường).
Bài viết chỉ có một luận điểm. Nếu xem hệ thống giám sát môi trường phòng sạch là “một hệ thống gắn cảm biến để xem đồ thị”, khoản đầu tư sẽ không hoàn vốn. Chỉ riêng việc giảm giờ công đo thủ công thậm chí có thể không bù được chi phí hiệu chuẩn và bảo trì. Điều quyết định việc hoàn vốn là một thiết kế phát hiện sai lệch ngay trong lúc công đoạn đang chạy, xác định các lô bị ảnh hưởng theo thời gian và cô lập chúng. Cụ thể là 4 điểm sau.
- (1) Điểm đo và tần suất đo dựa trên đánh giá rủi ro (ISO 14644-2)
- (2) Căn cứ cho mức cảnh báo (alert level), mức hành động (action level) và thời gian trễ
- (3) Tính toàn vẹn của dữ liệu (audit trail, đồng bộ thời gian, cách xử lý khoảng mất dữ liệu)
- (4) Liên kết theo thời gian với lô và kết quả thực hiện công đoạn
Ranh giới nằm ở chỗ có viết được 4 điểm này thành tiêu chí đạt trong RFP (hồ sơ mời chào giải pháp) và trong FAT/SAT hay không.
Lưu ý rằng bài viết này giải thích nội dung chung của các tiêu chuẩn, hướng dẫn và cách thiết kế hệ thống, không phải là tư vấn về pháp quy hay dược chính. Phòng sạch của nhà máy cần tuân thủ tiêu chuẩn nào, xin vui lòng xác nhận với bộ phận đảm bảo chất lượng, khách hàng và, khi cần, với cơ quan quản lý. Các số tiền, số sự việc và số giờ trong phần ước tính chi phí ở cuối bài đều là số giả định đặt ra riêng cho bài viết này.
Vì sao nên xem xét lại việc triển khai hệ thống giám sát môi trường phòng sạch ngay lúc này
Nhu cầu phòng sạch đang tăng tại Thái Lan
Ngày 1 tháng 10 năm 2026, Infineon khánh thành Module A của nhà máy công đoạn sau (back-end) bán dẫn tại tỉnh Samut Prakan. Theo các bản tin, đây là nhà máy thực hiện lắp ráp, kiểm tra và kiểm tra wafer, có phòng sạch khoảng 30,000 m², được thiết kế để mở rộng tối đa đến 150,000 m². Số nhân viên dự kiến tăng từ khoảng 350 người lên khoảng 1,000 người; tổng quy mô dự án được đưa tin là 1.4 tỷ USD và khoản đầu tư ban đầu là hơn 100 triệu euro.
Ngay trước đó, ngày 24 tháng 9 năm 2026, Ủy ban Chính sách quốc gia về bán dẫn và điện tử tiên tiến của Thái Lan đã phê duyệt chiến lược bán dẫn quốc gia đầu tiên của Thái Lan. Theo bản tin của TechNode Global ngày 25 tháng 9 năm 2026, chiến lược đặt mục tiêu thu hút tổng cộng khoảng 80 tỷ USD vốn đầu tư và tạo hơn 230,000 việc làm mới đến năm 2050, triển khai theo 3 giai đoạn: đến năm 2030 mở rộng đóng gói tiên tiến, chuẩn bị cho công đoạn trước và đào tạo 86,600 nhân lực; đến năm 2040 thu hút thiết kế và sản xuất wafer; đến năm 2050 hoàn thiện chuỗi cung ứng trong nước. Các lĩnh vực trọng điểm là quang tử (photonics), bán dẫn công suất và cảm biến. Cũng theo bản tin này, từ năm 2023 đến nửa đầu năm 2026, BOI đã tiếp nhận 879 hồ sơ xin ưu đãi đầu tư trong lĩnh vực bán dẫn và điện tử tiên tiến, trị giá 909 tỷ baht (khoảng 27.2 tỷ USD).
PCB cũng nằm trong xu hướng này. Theo bản tin của The Nation ngày 23 tháng 2 năm 2026, từ năm 2022 đến tháng 6 năm 2025 đã có hơn 180 hồ sơ xin ưu đãi đầu tư liên quan đến PCB, trị giá hơn 200 tỷ baht, và Thái Lan đặt mục tiêu vào top 5 thế giới với vị thế “cơ sở sản xuất PCB số 1 ASEAN”. Đầu tư từ Nhật Bản cũng tiếp tục: theo bản tin của The Nation ngày 2 tháng 2 năm 2026, năm 2025 có 311 hồ sơ xin ưu đãi đầu tư BOI từ Nhật Bản, trị giá hơn 119 tỷ baht (tăng 146% so với năm trước), trong đó điện và điện tử là 24,318 triệu baht (tăng 121% so với năm trước).
Khi phòng sạch được xây mới và mở rộng nhiều hơn, mức yêu cầu của khách hàng đối với dữ liệu môi trường cũng tăng lên. Giai đoạn lập kế hoạch cho tòa nhà mới là thời điểm thực tế để chuyển từ đo thủ công sang giám sát liên tục.
Ngày 1 tháng 10 năm 2026, hướng dẫn thẩm định của PIC/S có hiệu lực
Với các nhà máy liên quan đến dược phẩm hoặc thiết bị y tế, còn có một diễn biến nữa. PIC/S (Công ước thanh tra dược phẩm và Chương trình hợp tác thanh tra dược phẩm) đã công bố tài liệu khuyến nghị PI 006-4 về thẩm định (qualification) và thẩm định quy trình (validation) vào ngày 30 tháng 7 năm 2026 và cho có hiệu lực từ ngày 1 tháng 10 năm 2026. Tài liệu này thay thế PI 006-3 trước đó. Thai FDA (Cục Quản lý Thực phẩm và Dược phẩm Thái Lan) là thành viên PIC/S từ tháng 8 năm 2016.
PI 006-4 là tài liệu trong bối cảnh GMP dược phẩm, không áp dụng trực tiếp cho nhà máy linh kiện điện tử. Tuy nhiên, cách nghĩ không coi hệ thống giám sát là “lắp xong là xong”, mà chứng minh tính phù hợp bằng kế hoạch, thử nghiệm và hồ sơ, cũng có giá trị trong các buổi audit của khách hàng ngành điện tử. Với nhà máy ngành dược, xin vui lòng xác nhận với bộ phận đảm bảo chất lượng và cơ quan quản lý về cách tài liệu này áp dụng cho nhà máy mình.
Giám sát môi trường đo những gì: hạt bụi, chênh áp, nhiệt độ độ ẩm, tốc độ gió
Các đối tượng được đo liên tục trong giám sát môi trường phòng sạch chủ yếu gồm 4 nhóm sau.
- Hạt bụi lơ lửng (particle): nồng độ số hạt theo từng cỡ hạt, chẳng hạn từ 0.5 µm trở lên, từ 5 µm trở lên
- Chênh áp: chênh lệch áp suất giữa các phòng liền kề, hoặc giữa phòng đệm và hành lang
- Nhiệt độ, độ ẩm: quản lý theo yêu cầu của sản phẩm và công đoạn, sự thoải mái của người làm việc và mối liên hệ với biện pháp chống tĩnh điện
- Tốc độ gió, lưu lượng gió: tốc độ gió tại vị trí làm việc có dòng một chiều (downflow), lưu lượng cấp gió
Theo ISO 14644-2:2015, các “thử nghiệm hỗ trợ” như chênh áp, tốc độ gió và lưu lượng gió, nhiệt độ và độ ẩm cần được cân nhắc trong kế hoạch giám sát. Nói cách khác, chỉ đo hạt bụi là chưa đủ.
Ngành điện tử và ngành dược lấy tiêu chuẩn từ những nguồn khác nhau
Điều cần nắm trước tiên là “lấy gì làm tiêu chuẩn” sẽ khác nhau tùy ngành.
| Hạng mục | Linh kiện điện tử, PCB, HDD, công đoạn sau bán dẫn | Sản xuất vô trùng dược phẩm (tham khảo) |
|---|---|---|
| Tiêu chuẩn độ sạch | Cấp sạch theo ISO 14644-1 (ISO 5 đến 8, v.v.) và yêu cầu của khách hàng | Grade A đến D theo EU GMP Annex 1 |
| Khung giám sát | Kế hoạch giám sát theo ISO 14644-2 | Annex 1 và chiến lược kiểm soát nhiễm bẩn (CCS) |
| Chênh áp | Đặt theo yêu cầu khách hàng hoặc tiêu chuẩn nội bộ | Tối thiểu 10 Pa giữa các phòng liền kề khác grade (giá trị hướng dẫn) |
| Độ ẩm | Đặt theo yêu cầu sản phẩm và công đoạn. Có quan điểm cho rằng kiểm soát ESD không phụ thuộc vào độ ẩm | Đặt theo yêu cầu sản phẩm và công đoạn |
| Vị trí pháp lý | Thường được xử lý như một yêu cầu trong hợp đồng | Là GMP dược phẩm, thuộc đối tượng thanh tra của cơ quan quản lý |
EU GMP Annex 1 là hướng dẫn cho sản xuất vô trùng dược phẩm, và các con số trong đó áp dụng cho các khu vực Grade A đến D. Chúng không phải là nghĩa vụ pháp lý đối với nhà máy linh kiện điện tử, HDD hay bán dẫn. Tuy vậy, đây là tài liệu công khai mô tả chi tiết về giám sát liên tục, cảnh báo và quản lý dữ liệu, nên bài viết này dùng nó như “tài liệu tham khảo về thực hành nghiêm ngặt nhất”. Việc áp tiêu chuẩn nào cho nhà máy mình tùy thuộc vào thỏa thuận với khách hàng và đánh giá của bộ phận đảm bảo chất lượng.
Khác biệt giữa ISO 14644-1 và 14644-2: “phân cấp” và “giám sát”
Trong các tiêu chuẩn phòng sạch, vai trò của ISO 14644-1 và ISO 14644-2 thường bị nhầm lẫn.
- ISO 14644-1:2015 là tiêu chuẩn về “phân cấp”. Tiêu chuẩn này xác định tại một thời điểm nhất định, căn phòng đó thuộc ISO cấp mấy.
- ISO 14644-2:2015 là tiêu chuẩn về “giám sát”. Tiêu chuẩn này đề cập đến kế hoạch chứng minh rằng cấp sạch đã phân được duy trì hằng ngày.
Cả hai đều được sửa đổi vào năm 2015. Theo phân tích của PharmOut, 14644-1 lần đầu được sửa đổi lớn kể từ năm 1999, được phê duyệt vào tháng 10 năm 2015 và ban hành vào tháng 12.
ISO 14644-1:2015 Table 1: nồng độ giới hạn trên theo từng cấp
Dưới đây là trích Table 1 của ISO 14644-1:2015 cho các cấp thường dùng ở nhà máy điện tử. Đơn vị là số hạt trên 1 m³, là giá trị tích lũy “từ cỡ hạt đó trở lên”.
| Cấp ISO | Từ 0.1 µm | Từ 0.3 µm | Từ 0.5 µm | Từ 1 µm | Từ 5 µm |
|---|---|---|---|---|---|
| 4 | 10,000 | 1,020 | 352 | 83 | — |
| 5 | 100,000 | 10,200 | 3,520 | 832 | — (không có giá trị trong bảng) |
| 6 | 1,000,000 | 102,000 | 35,200 | 8,320 | 293 |
| 7 | — | — | 352,000 | 83,200 | 2,930 |
| 8 | — | — | 3,520,000 | 832,000 | 29,300 |
Trong bản 2015, giá trị từ 5 µm trở lên của ISO cấp 5 đã bị xóa khỏi bảng. Theo phân tích của PharmOut, đây là kết quả của việc xem xét lại độ nhạy của máy đếm ở nồng độ thấp; khi cần xử lý hạt từ 5 µm trở lên thì dùng “M descriptor” (cách biểu diễn cho hạt lớn, macroparticle). Bài viết ngày 13 tháng 10 năm 2016 của reinraum.de cho rằng trong ứng dụng GMP vẫn nên tiếp tục ghi nhận hạt từ 5 µm trở lên.
Table A.1: số điểm đo được quyết định theo diện tích
Số điểm lấy mẫu tối thiểu khi phân cấp được xác định từ diện tích theo Table A.1 của ISO 14644-1:2015. Trích như sau.
| Diện tích (m², không quá) | Số điểm tối thiểu |
|---|---|
| 10 | 5 |
| 24 | 6 |
| 52 | 10 |
| 104 | 16 |
| 232 | 22 |
| 436 | 25 |
| 1,000 | 27 |
Nếu diện tích nằm giữa hai giá trị trong bảng thì chọn hàng lớn hơn. Ví dụ, căn phòng 100 m² thuộc hàng “không quá 104 m²” nên cần 16 điểm. Với phòng có dòng một chiều, được phép dùng diện tích mặt cắt vuông góc với dòng khí; với các phòng khác thì dùng diện tích mặt sàn. Trường hợp vượt quá 1,000 m² thì tính bằng một công thức khác (Formula A.1), nhưng bài viết này không đề cập đến nội dung công thức đó. Xin vui lòng xác nhận trong bản gốc tiêu chuẩn.
Theo phân tích của PharmOut, số điểm này dựa trên cách nghĩ bảo đảm “với độ tin cậy ít nhất 95%, ít nhất 90% diện tích phòng sạch không vượt quá giới hạn của cấp”. Cách tính giới hạn tin cậy trên 95% cho trường hợp 2 đến 9 điểm trong bản cũ đã bị bãi bỏ; mỗi điểm được đánh giá riêng và tất cả các điểm đều phải đạt. Các điểm đo được bố trí đều, tránh vị trí ngay dưới miệng thổi HEPA loại không khuếch tán. Theo bài viết của reinraum.de, việc sửa đổi đã làm số điểm tăng tối đa khoảng 1.7 lần.
Lượng mẫu cho mỗi điểm
Lượng mẫu tối thiểu cho mỗi điểm được tính bằng công thức sau (theo ghi chú ứng dụng của Beckman Coulter).
- Vs = (20 ÷ Cn,m) × 1,000 [L]
- Cn,m là nồng độ giới hạn của cấp tại cỡ hạt mục tiêu
- Tuy nhiên, mỗi điểm tối thiểu 2 L và tối thiểu 1 phút
Thử tính. Với ISO cấp 5, mục tiêu hạt từ 0.5 µm trở lên, Cn,m là 3,520 nên 20 ÷ 3,520 × 1,000 ≈ 5.68 L. Với ISO cấp 7, hạt từ 0.5 µm trở lên, 20 ÷ 352,000 × 1,000 ≈ 0.057 L, thấp hơn mức tối thiểu 2 L nên lấy 2 L. Trong cả hai trường hợp, vẫn phải đáp ứng riêng điều kiện tối thiểu 1 phút.
ISO 14644-2: kế hoạch giám sát dựa trên đánh giá rủi ro
Trọng tâm của ISO 14644-2:2015 là yêu cầu phải (shall) lập, thực hiện và duy trì kế hoạch giám sát, lấy đánh giá rủi ro dựa trên mục đích sử dụng làm căn cứ. Theo phân tích của PharmOut và reinraum.de, các thay đổi chính như sau.
- Tái phân cấp định kỳ về nguyên tắc là “1 lần mỗi năm”. Có thể kéo dài tần suất dựa trên đánh giá rủi ro
- Bảng khoảng thời gian thử nghiệm cố định của bản cũ đã được thay bằng cách tiếp cận dựa trên rủi ro
- Có phụ lục mang tính thông tin về việc thiết lập mức cảnh báo và mức hành động
- Các thử nghiệm hỗ trợ như chênh áp, tốc độ gió và lưu lượng gió, nhiệt độ và độ ẩm được cân nhắc trong kế hoạch giám sát
- Đã làm rõ rằng khi bản thân công đoạn sinh ra hạt bụi, có thể dựa vào việc phân cấp định kỳ ở trạng thái at rest hoặc phân cấp trong vận hành mô phỏng, thay vì giám sát hạt bụi liên tục
Nói cách khác, “đo ở đâu, với tần suất nào, bằng gì” không phải do tiêu chuẩn quy định đồng loạt, mà do chính nhà máy quyết định qua đánh giá rủi ro và lưu lại bằng văn bản. Số điểm giám sát liên tục không nhất thiết phải bằng số điểm phân cấp. Hãy ưu tiên chọn những vị trí có rủi ro cao như vị trí sản phẩm bị hở ra môi trường, vị trí người ra vào nhiều, vị trí từng xảy ra sai lệch, và ghi lý do vào bản kế hoạch.

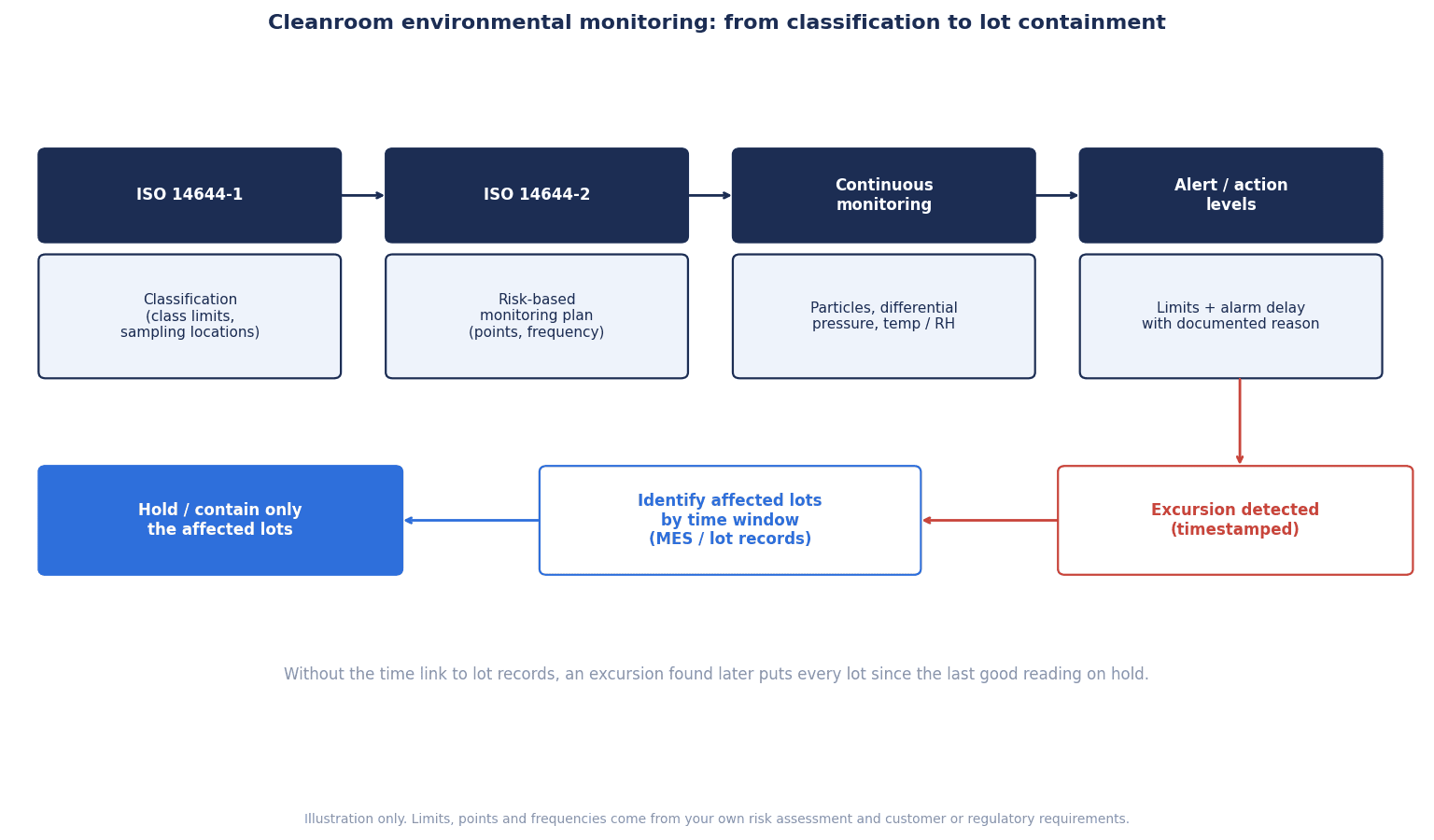

Từ phân cấp đến lập kế hoạch giám sát, thu thập dữ liệu bằng giám sát liên tục, thông báo bằng cảnh báo và liên kết với lô là một dòng chảy liền mạch. Thiếu bất kỳ khâu nào, dù có dữ liệu cũng không thể cô lập được sai lệch.
“Thực hành nghiêm ngặt nhất” mà EU GMP Annex 1 đưa ra
Tất cả các con số trong chương này đều dựa trên EU GMP Annex 1 “Sản xuất thuốc vô trùng” và áp dụng cho các khu vực Grade A đến D trong sản xuất vô trùng dược phẩm. Đây không phải là các giá trị bắt buộc đối với nhà máy linh kiện điện tử hay bán dẫn. Xin hãy đọc như tài liệu tham khảo khi cân nhắc nên xây dựng hệ thống giám sát liên tục kỹ đến mức nào.
Thời điểm ban hành và áp dụng
Annex 1 sửa đổi được ban hành dưới dạng văn bản C(2022) 5938 final của Ủy ban châu Âu, đề ngày 22 tháng 8 năm 2022, và được đăng trên EudraLex Vol.4 ngày 25 tháng 8 năm 2022. Annex 1 áp dụng từ ngày 25 tháng 8 năm 2023; riêng mục 8.123 về đông khô áp dụng từ ngày 25 tháng 8 năm 2024. PIC/S cũng tiếp nhận cùng nội dung dưới dạng Hướng dẫn GMP của PIC/S PE 009-17, có hiệu lực từ ngày 25 tháng 8 năm 2023 (riêng mục 8.123 từ ngày 25 tháng 8 năm 2024).
Giới hạn hạt bụi theo từng Grade (dùng cho giám sát, Table 5)
Table 5 (mục 9.15) của Annex 1 là giới hạn tổng số hạt dùng cho giám sát. Đơn vị là số hạt trên 1 m³.
| Grade | Từ 0.5 µm, at rest | Từ 0.5 µm, khi vận hành | Từ 5 µm, at rest | Từ 5 µm, khi vận hành |
|---|---|---|---|---|
| A | 3,520 | 3,520 | 29 | 29 |
| B | 3,520 | 352,000 | 29 | 2,930 |
| C | 352,000 | 3,520,000 | 2,930 | 29,300 |
| D | 3,520,000 | Không quy định trước | 29,300 | Không quy định trước |
Giới hạn khi vận hành của Grade D không được quy định trước, mà do nhà sản xuất thiết lập từ đánh giá rủi ro và dữ liệu ở trạng thái thường lệ. Ngoài ra, Annex 1 cho rằng trong Grade A, nếu hạt từ 5 µm trở lên được đếm lác đác thì có thể coi là đếm giả do nhiễu điện, ánh sáng tán xạ lạc, v.v.; ngược lại, nếu được đếm liên tục, đều đặn dù ở mức thấp thì cần điều tra như một sự cố nhiễm bẩn có thể xảy ra.
Table 1 dùng cho phân cấp (mục 4.27) khác với Table 5 ở một số điểm, chẳng hạn cách xử lý hạt từ 5 µm trở lên. Việc phân cấp được quy định là tuân theo số điểm tối thiểu và cách bố trí của ISO 14644-1 (mục 4.28).
Chênh áp “tối thiểu 10 Pa” và ghi liên tục
Về chênh áp, Annex 1 quy định như sau.
- Chênh áp giữa các phòng liền kề khác grade là tối thiểu 10 Pa (giá trị hướng dẫn) (mục 4.14)
- Lắp bộ chỉ thị chênh áp giữa các phòng. Chênh áp được đánh giá là quan trọng thì giám sát và ghi liên tục (mục 4.16)
- Có hệ thống cảnh báo tức thời khi hệ thống cấp gió gặp sự cố hoặc khi chênh áp xuống dưới giá trị cài đặt
- Không bỏ qua (override) cảnh báo khi chưa đánh giá
- Nếu đặt thời gian trễ cho cảnh báo, phải đánh giá và biện minh trong chiến lược kiểm soát nhiễm bẩn (CCS)
- Chênh áp không được đánh giá là quan trọng thì giám sát và ghi định kỳ
Mục 4.16 này là một tập hợp yêu cầu có thể dùng trực tiếp cho RFP của hệ thống giám sát. Ba yêu cầu “ghi liên tục”, “cảnh báo tức thời” và “biện minh thời gian trễ” cũng đáng đưa vào bản thông số ngay cả ở nhà máy điện tử.
Giám sát liên tục Grade A và 28 L/phút
Ở Grade A, hạt bụi được giám sát trong toàn bộ thời gian của công đoạn quan trọng (bao gồm cả lắp ráp thiết bị). Hạt từ 0.5 µm và từ 5 µm trở lên được giám sát liên tục, lưu lượng mẫu ít nhất 28 L (1 ft³)/phút. Kết quả của từng mẫu được đối chiếu thường xuyên với mức cảnh báo và mức hành động, và khi vượt mức cảnh báo thì hệ thống phát tín hiệu cảnh báo (alarm) (mục 9.16–9.17). Ở Grade B cũng khuyến nghị hệ thống tương tự, có thể giảm tần suất (mục 9.18). Lượng mẫu của hệ thống tự động không nhất thiết phải giống khi phân cấp, nhưng phải biện minh lý do (mục 9.21).
Máy đếm và ống dẫn, tái thẩm định
- Máy đếm được xác nhận tính phù hợp bao gồm cả ống lấy mẫu. Chiều dài ống thông thường không quá 1 m trừ khi có biện minh, và hạn chế tối đa các chỗ uốn (mục 5.9)
- Khi phân cấp, dùng máy đếm cầm tay với ống ngắn; với dòng một chiều, dùng đầu lấy mẫu đẳng tốc (isokinetic)
- Khoảng thời gian tối đa của tái thẩm định là 6 tháng với Grade A và B, 12 tháng với Grade C và D (mục 4.32). Các hạng mục tối thiểu gồm phân cấp theo tổng số hạt, thử nghiệm tính nguyên vẹn của bộ lọc cuối, đo lưu lượng gió, xác nhận chênh áp giữa các phòng và thử nghiệm tốc độ gió
- Tốc độ gió tại vị trí làm việc có dòng một chiều là 0.36 đến 0.54 m/s (giá trị hướng dẫn) (mục 4.30)
Khoảng thời gian 6 tháng và 12 tháng này là giá trị tái thẩm định cho Grade A đến D của Annex 1. Đây là thứ khác với tần suất tái phân cấp của ISO 14644-2 (về nguyên tắc 1 lần mỗi năm, có thể kéo dài dựa trên đánh giá rủi ro), vì vậy xin đừng nhầm lẫn hai giá trị này.
Cách chọn và hiệu chuẩn máy đếm hạt bụi
Loại remote lắp cố định và loại manifold
Máy đếm hạt bụi dùng cho giám sát liên tục có hai cấu hình chính.
| Cấu hình | Cơ chế | Trường hợp phù hợp | Điểm cần lưu ý |
|---|---|---|---|
| Loại remote (mỗi điểm 1 máy) | Lắp cố định một máy đếm nhỏ tại từng điểm đo, thu thập qua mạng | Các điểm đo quan trọng, vị trí muốn giữ ống ngắn | Số máy càng nhiều thì chi phí hiệu chuẩn và bảo trì càng tăng |
| Loại manifold (chuyển đổi nhiều điểm) | Nối nhiều ống vào 1 máy đếm, lần lượt chuyển đổi để đo | Vị trí muốn đo luân phiên nhiều điểm có mức độ quan trọng thấp | Mỗi điểm được đo gián đoạn chứ không liên tục. Ống dễ bị dài |
Một ví dụ thông số của máy đếm loại remote lắp cố định thông thường là: lưu lượng mẫu 1 CFM (28.3 L/phút), tối đa 4 kênh cỡ hạt bao gồm 0.5 µm và 5 µm, đầu ra Ethernet (TCP/IP) hoặc Modbus RTU qua cổng nối tiếp, 4 đầu vào analog 4–20 mA để nối cảm biến môi trường, và hiệu chuẩn tuân theo ISO 21501-4. Vì 1 CFM là 28.3 L/phút nên phù hợp với yêu cầu “ít nhất 28 L/phút” của Annex 1.
Đường ống làm giảm tỷ lệ truyền qua của hạt 5 µm
Khi dùng ống dẫn, điều cần chú ý nhất là các hạt lớn từ 5 µm trở lên. Trong ghi chú ứng dụng của Beckman Coulter, với 1 CFM và ống 1/4 inch, người ta thử nghiệm xem bao nhiêu phần hạt từ 5 µm trở lên đến được máy đếm (tỷ lệ truyền qua, hiệu suất thu hồi).
| Điều kiện ống (1/4 inch, 1 CFM) | Tỷ lệ truyền qua của hạt từ 5 µm |
|---|---|
| 2 m, ống thẳng | 76% ± 20% |
| 3 m, ống thẳng | 37% ± 12% |
| 3 m, 2 chỗ uốn | 21% ± 13% |
| 3 m, 4 chỗ uốn | 16% ± 7% |
Các con số này là “tỷ lệ hạt đến được máy đếm”. Ví dụ, với ống 3 m có 4 chỗ uốn, chỉ khoảng 16% đến được máy đếm, nghĩa là phần lớn hạt lớn bị mất trên đường đi. Trong khi đó, tỷ lệ truyền qua của hạt từ 0.5 µm trở lên là 92% ± 10% đến 98% ± 8%, được cho là ảnh hưởng nhỏ. Ngoài ra, với ống 3/8 inch (28.3 đến 100 L/phút), mức tổn thất trung bình ở mức có thể bỏ qua. Cùng ghi chú này khuyến nghị dùng ống ngắn, đường kính lớn, bảo đảm bán kính uốn (tối thiểu 4 inch) và đánh giá các đường ống dài hơn 1 m.
Nếu kéo ống dài với loại manifold, máy có thể đếm hạt từ 5 µm trở lên ít hơn thực tế, dẫn đến tình trạng “trên dữ liệu không có vấn đề nhưng thực tế lại bẩn”. Ở các điểm đo muốn quản lý hạt từ 5 µm trở lên, hãy dùng loại remote, hoặc chỉ định chiều dài ống và số chỗ uốn trên bản vẽ và xác nhận trong SAT.
Về điểm này, ISO/TC 209 đã ban hành báo cáo kỹ thuật ISO/TR 14644-21:2023 (kỹ thuật lấy mẫu hạt bụi trong không khí) vào tháng 8 năm 2023. Theo phân tích của Particle Measuring Systems, tài liệu này được soạn để hỗ trợ người dùng sau lần sửa đổi Annex 1 năm 2022; tài liệu phân biệt phân cấp (độ chính xác của mẫu) với giám sát (chất lượng dữ liệu dùng để quản lý xu hướng) và cho rằng ống nên “ngắn nhất có thể”.
Hiệu chuẩn theo ISO 21501-4
Việc hiệu chuẩn máy đếm hạt bụi trong không khí kiểu tán xạ ánh sáng được đề cập trong ISO 21501-4. Theo phân tích của Particle Measuring Systems, các yêu cầu chính như sau.
| Hạng mục | Yêu cầu |
|---|---|
| Hiệu suất đếm (gần cỡ hạt đo được nhỏ nhất) | 50% ± 20% |
| Hiệu suất đếm (gấp 1.5 đến 2 lần cỡ hạt đo được nhỏ nhất) | 100% ± 10% |
| Độ phân giải cỡ hạt | Không quá 15% |
| Độ không đảm bảo chuẩn của lưu lượng thể tích | Không quá 5% |
| Sai số cài đặt cỡ hạt | Không quá 10% |
| Đếm giả | Hút không khí sạch và đánh giá trong dải cỡ hạt báo cáo nhỏ nhất |
Trong RFP, hãy ghi “nộp chứng chỉ hiệu chuẩn tuân theo ISO 21501-4”, còn chu kỳ hiệu chuẩn thì quyết định theo yêu cầu khách hàng và quy định quản lý đo lường nội bộ. Khi số máy tăng lên, việc dùng máy thay thế trong thời gian tháo máy đếm đi hiệu chuẩn cũng trở thành vấn đề. Về cơ chế quản lý thời hạn, xin tham khảo thêm bài viết về hệ thống quản lý hiệu chuẩn để tránh thiết bị đo quá hạn.
Cách chọn và lắp đặt cảm biến chênh áp, nhiệt độ độ ẩm
Giám sát chênh áp phòng sạch: dải đo và độ chính xác
Với transmitter chênh áp, nếu dải đo quá rộng so với chênh áp cần đo thì độ chính xác sẽ không đủ. Trong một ví dụ thông số sản phẩm, các giá trị như sau được đưa ra.
| Hạng mục | Ví dụ thông số |
|---|---|
| Dải đo | Hai chiều ±60 Pa / ±125 Pa, một chiều 0 đến 500 Pa |
| Độ chính xác | Hai chiều 0.4% of span, một chiều 1% of span |
| Độ ổn định dài hạn | Không quá ±0.25% span/năm |
| Thời gian đáp ứng | 250 ms (10 đến 90%) |
| Đầu ra | 4–20 mA (2 dây), 0–5 V / 0–10 V (3 dây) |
Với dải ±60 Pa thì span là 120 Pa, nên 0.4% of span là 120 × 0.004 = 0.48 Pa. Đối với mục đích giám sát chênh áp tối thiểu 10 Pa, có thể nói đây là sai số đủ nhỏ. Ngược lại, với dải 0 đến 500 Pa và 1% of span thì 500 × 0.01 = 5 Pa, quá thô để giám sát chênh áp quanh 10 Pa. Trong bản thông số, hãy chỉ định “dải đo” và “độ chính xác” đi cùng nhau.
Khi lắp đặt, điều quan trọng là đặt vị trí lấy áp (port) ở nơi không bị luồng gió do đóng mở cửa thổi trực tiếp, ghi rõ trên bản vẽ và tên tag phòng nào được lấy làm phòng tham chiếu, và quyết định thời gian trễ của cảnh báo trên tiền đề rằng việc đóng mở cửa làm chênh áp tạm thời sụt.
Quản lý nhiệt độ độ ẩm phòng sạch
Phạm vi quản lý nhiệt độ và độ ẩm được quyết định theo yêu cầu của sản phẩm và công đoạn. Cách chọn cảm biến, vị trí lắp đặt và cách tiến hành PoC được trình bày chi tiết trong bài viết về lựa chọn và PoC hệ thống giám sát nhiệt độ và độ ẩm. Ở đây xin nêu một điểm thường bị hiểu sai ở nhà máy điện tử.
Trong bài phân tích công bố ngày 1 tháng 8 năm 2024, ESD Association cho rằng chương trình kiểm soát tĩnh điện (ESD) theo ANSI/ESD S20.20 không phụ thuộc vào độ ẩm. Lý do là độ ẩm giúp giảm tích điện, nhưng không kiểm soát được tích điện đến mức làm giảm rủi ro cho các linh kiện nhạy cảm. Thử nghiệm xác nhận sản phẩm cho các vật tư kiểm soát ESD thường được tiến hành sau khi ổn định ở 12% ± 3% RH, 23 °C ± 3 °C, và S20.20-2021 cũng cho phép xác nhận sản phẩm ở độ ẩm thấp nhất trong năm của cơ sở. Bài viết đó cho rằng nếu dùng vật tư phù hợp S20.20 thì việc kiểm soát độ ẩm là không bắt buộc.
Nói cách khác, phạm vi quản lý độ ẩm không nên được quyết định đồng loạt “vì ESD”, mà phải dựa trên khả năng hút ẩm của sản phẩm, yêu cầu của công đoạn và thông số của khách hàng. Nếu đặt một phạm vi nghiêm ngặt khi căn cứ còn mơ hồ, cảnh báo chỉ tăng lên mà không gắn với chất lượng.
Thiết kế mức cảnh báo, mức hành động và thời gian trễ
Lý do đặt hai mức
Cảnh báo của giám sát môi trường thường được thiết kế theo hai mức.
- Mức hành động (action level): giá trị mà khi vượt qua thì cần điều tra và xử lý. Giới hạn trên là giới hạn của cấp ISO hoặc yêu cầu khách hàng, và ở ngành dược là Table 5 của Annex 1
- Mức cảnh báo (alert level): giá trị đặt trước mức hành động, nhằm báo sớm sự thay đổi so với trạng thái thường lệ
ISO 14644-2:2015 có phụ lục mang tính thông tin về việc thiết lập hai mức này. Annex 1 (mục 9.9–9.13) lấy Table 5 làm giới hạn trên của giới hạn hành động, quy định mức cảnh báo được đặt dựa trên kết quả thử nghiệm thẩm định và được xem xét lại định kỳ qua xu hướng. Những điều cần theo dõi qua xu hướng được nêu ra gồm: số lần vượt mức hành động hoặc mức cảnh báo tăng lên, vượt mức cảnh báo liên tiếp, và các lần vượt đơn lẻ có cùng nguyên nhân, chẳng hạn lần nào cũng xảy ra sau bảo trì (PM). Khi vượt giới hạn hành động, cần điều tra nguyên nhân gốc, đánh giá ảnh hưởng đến sản phẩm (bao gồm các mẻ trong khoảng từ khi giám sát đến khi báo cáo) và hành động khắc phục, phòng ngừa (CAPA).
Cân bằng giữa phát hiện quá mức và bỏ sót
Nếu đặt cảnh báo quá chặt, nó sẽ kêu mỗi lần đóng mở cửa hoặc mỗi khi người làm việc di chuyển, và rồi không ai nhìn nữa. Nếu đặt quá lỏng, sai lệch thật sẽ bị bỏ sót. Thứ cân bằng hai điều này là thời gian trễ (delay).
- Chênh áp tạm thời sụt khi đóng mở cửa, nên chỉ phát cảnh báo khi tình trạng kéo dài một khoảng thời gian nhất định
- Với hạt bụi, phân biệt đỉnh nhọn đơn lẻ (spike) với sự tăng liên tục
- Tuy nhiên, thời gian trễ càng dài thì phát hiện sai lệch càng muộn, và số lô bị ảnh hưởng càng tăng
Annex 1 yêu cầu “nếu đặt thời gian trễ thì phải đánh giá và biện minh trong CCS” chính vì thời gian trễ này chi phối ảnh hưởng đến chất lượng. Ở nhà máy điện tử cũng vậy, điều quan trọng là lưu lại hồ sơ “vì sao chọn giá trị đó”. Ví dụ, lưu cùng giá trị cài đặt một lý do dựa trên dữ liệu như “theo hồ sơ khi khởi động hệ thống, sự sụt chênh áp do đóng mở cửa đã hồi phục trong một khoảng thời gian nhất định, nên lấy đó làm thời gian trễ”. Bản thân giá trị phải được quyết định từ dữ liệu của chính nhà máy, và bài viết này không đưa ra giá trị khuyến nghị.
Cách xây dựng nơi nhận thông báo, quy trình escalation và hồ sơ xác nhận (acknowledge) cảnh báo được trình bày chi tiết trong bài viết về RFP và thiết kế nghiệm thu hệ thống cảnh báo bất thường thiết bị. Annex 1 (mục 5.2) cũng yêu cầu định nghĩa các yêu cầu giám sát thiết bị trong URS (đặc tả yêu cầu người dùng) và xác nhận chúng trong thẩm định, xác nhận cảnh báo và đánh giá xu hướng, và xem xét ngay lập tức các cảnh báo quan trọng.
Tính toàn vẹn dữ liệu: audit trail, đồng bộ thời gian, mất dữ liệu
Dữ liệu giám sát liên tục được dùng làm “bằng chứng” trong audit của khách hàng và điều tra sai lệch. Dữ liệu có được chấp nhận làm bằng chứng hay không phụ thuộc vào việc dữ liệu không bị sửa đổi trái phép, thời gian chính xác, và nếu có khoảng trống thì biết được đó là khoảng trống.
Audit trail: 21 CFR Part 11 và EU GMP Annex 11
21 CFR 11.10(e) của FDA Hoa Kỳ yêu cầu, đối với hồ sơ điện tử thuộc phạm vi quản lý của FDA, một audit trail an toàn, do máy tính tạo ra và có dấu thời gian, ghi lại một cách độc lập ngày giờ mà hồ sơ điện tử được tạo, thay đổi hoặc xóa do thao tác hay nhập liệu của người vận hành. Văn bản cũng yêu cầu khi thay đổi hồ sơ thì không làm che mất thông tin trước đó, và audit trail phải được lưu giữ ít nhất bằng thời hạn lưu của hồ sơ điện tử tương ứng, để cơ quan quản lý có thể xem xét và sao chép.
Annex 11 (hệ thống máy tính hóa) của EU GMP, phiên bản hiện hành là bản tháng 1 năm 2011. Ủy ban châu Âu và PIC/S đã cùng tổ chức lấy ý kiến từ ngày 7 tháng 7 đến ngày 7 tháng 10 năm 2025 đối với dự thảo sửa đổi Chapter 4 (tài liệu hóa) và Annex 11, cùng dự thảo Annex 22 mới về AI. Theo phân tích ngày 30 tháng 7 năm 2025 của ECA Academy, dự thảo sửa đổi Annex 11 bổ sung các hạng mục như cảnh báo và việc kiểm tra chúng (nhật ký không thể xóa), an ninh CNTT (tường lửa, RTO/RPO cho khôi phục sau thảm họa, bản vá, kiểm thử xâm nhập), lưu trữ dữ liệu, xem xét hệ thống định kỳ, nhà cung cấp CNTT bên ngoài và URS. Tuy nhiên, trong phạm vi khảo sát lần này tính đến tháng 10 năm 2026, bản cuối cùng của phiên bản sửa đổi chưa được công bố. Annex 22 cũng vẫn ở giai đoạn dự thảo. Cách hiểu hợp lý là coi bản 2011 là yêu cầu hiện hành, và xem dự thảo sửa đổi như “định hướng sắp tới”.
Hướng dẫn về quản lý dữ liệu và tính toàn vẹn dữ liệu PI 041-1 của PIC/S được thông qua ngày 1 tháng 6 năm 2021 và có hiệu lực từ ngày 1 tháng 7 năm 2021.
Đây là các văn bản của GMP dược phẩm và quy định của FDA, nhưng việc ghi vào RFP của hệ thống giám sát yêu cầu “ghi lại dưới dạng không thể xóa việc thay đổi giá trị cài đặt, xác nhận cảnh báo và chỉnh sửa dữ liệu: ai, khi nào, đổi từ giá trị nào sang giá trị nào” cũng có hiệu quả ở nhà máy điện tử. Bởi vì khi bị hỏi trong buổi audit của khách hàng “cài đặt cảnh báo này được thay đổi khi nào”, nhà máy có thể trả lời được.
Đồng bộ thời gian: tiền đề để đối chiếu với lô
Để đối chiếu dữ liệu môi trường với kết quả thực hiện của lô theo thời gian, đồng hồ của cảm biến, PLC, máy chủ giám sát và MES phải khớp nhau. Nếu đồng hồ lệch, không thể xác định chính xác lô nào đang chạy vào thời điểm xảy ra sai lệch. Cách chọn giữa NTP và PTP và cách xác nhận trong thử nghiệm nghiệm thu được trình bày trong bài viết về triển khai đồng bộ thời gian trong nhà máy.
Mất dữ liệu: đừng để “không có dữ liệu” thành “không có vấn đề”
Dữ liệu chắc chắn sẽ có lúc bị thiếu do mất kết nối, máy đếm hỏng hoặc tháo máy đi hiệu chuẩn. Vấn đề là khoảng thời gian mất dữ liệu trông như “không có gì xảy ra” trên đồ thị. Trong RFP, hãy yêu cầu phát hiện việc mất dữ liệu và phát cảnh báo, lưu tạm ở phía gateway và gửi lại sau khi kết nối hồi phục, và lưu khoảng thời gian mất dữ liệu thành hồ sơ. Chi tiết xin xem bài viết về tiêu chí nghiệm thu cho biện pháp chống mất dữ liệu cảm biến.

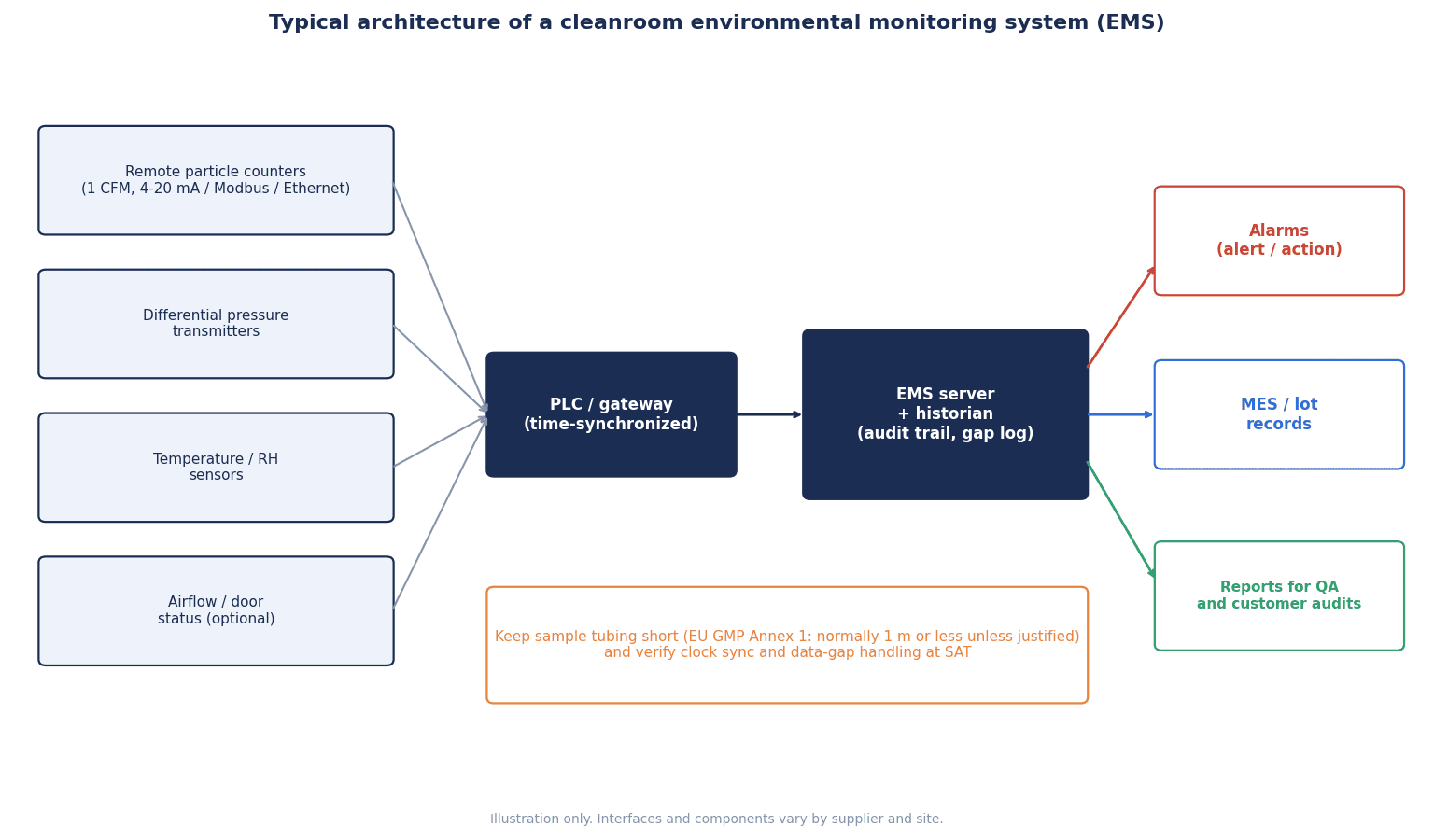

Cấu hình thông thường là dòng dữ liệu đi từ cảm biến và máy đếm, qua PLC hoặc gateway, tập trung về máy chủ của hệ thống giám sát môi trường (EMS) và historian, phát thông báo cảnh báo và liên kết với hồ sơ lô của MES. Về cách chọn historian, thành phần đảm nhận việc lưu trữ và tìm kiếm dữ liệu dài hạn, xin tham khảo bài viết so sánh lựa chọn và RFP historian công nghiệp.
Liên kết với lô và kết quả thực hiện công đoạn quyết định việc hoàn vốn
Đây là cốt lõi của luận điểm trong bài viết. Dù có dữ liệu liên tục, nếu không liên kết với lô thì khi sai lệch xảy ra, không thể khoanh vùng “lô nào bị ảnh hưởng”. Nếu không khoanh vùng được, rốt cuộc chỉ còn cách tạm giữ một phạm vi rộng, và tổn thất không khác gì thời đo thủ công.
Quy trình xác định lô bị ảnh hưởng từ thời điểm sai lệch
Xin lấy ví dụ một lần sụt chênh áp để giải thích quy trình. Thời điểm được ký hiệu bằng ký tự.
- Phát hiện: tại thời điểm T1, chênh áp xuống dưới mức cảnh báo, và tại thời điểm T2, sau khi hết thời gian trễ, tín hiệu cảnh báo (alarm) được phát ra. Hệ thống đã ghi lại rằng “sai lệch bắt đầu từ T1”
- Xác nhận hồi phục: tại thời điểm T3, chênh áp hồi phục. Giai đoạn sai lệch được xác định là từ T1 đến T3
- Trích xuất lô: từ kết quả thực hiện công đoạn trong MES, trích xuất các lô của những công đoạn mà sản phẩm bị hở ra môi trường trong phòng đó từ T1 đến T3. Giả sử các lô A, B, C thuộc diện này
- Đánh giá ảnh hưởng: xem chồng dữ liệu hạt bụi, nhiệt độ và độ ẩm trong cùng giai đoạn. Nếu các hạng mục khác không thay đổi thì ảnh hưởng là hạn chế; nếu hạt bụi cũng tăng thì đó là căn cứ để đánh giá là có ảnh hưởng
- Cô lập: chỉ tạm giữ các lô A, B, C và thực hiện kiểm tra lại hoặc làm sạch lại khi cần. Các lô trước T1 và sau T3 được cho chạy như bình thường dựa trên căn cứ dữ liệu
- Ghi hồ sơ: tổng hợp giai đoạn sai lệch, các lô bị ảnh hưởng, căn cứ đánh giá và biện pháp xử lý vào một hồ sơ duy nhất, và kết nối với CAPA
Khi đo thủ công, vì không biết sai lệch bắt đầu ở đâu giữa lần đo trước và lần đo này, nhà máy phải nghi ngờ tất cả các lô trong khoảng đó. Nếu có giám sát liên tục và liên kết với lô, phạm vi nghi ngờ có thể thu hẹp lại chỉ trong giai đoạn sai lệch. Việc Annex 1 đưa “các mẻ trong khoảng từ khi giám sát đến khi báo cáo” vào đánh giá ảnh hưởng khi vượt giới hạn hành động cũng xuất phát từ cùng cách nghĩ này.
Dữ liệu cần cho việc liên kết
| Dữ liệu | Lấy từ đâu | Khóa liên kết |
|---|---|---|
| Dữ liệu môi trường (hạt bụi, chênh áp, nhiệt độ độ ẩm) | EMS, historian | Thời gian, mã phòng (khu vực) |
| Phát sinh, xác nhận, hồi phục cảnh báo | EMS | Thời gian, tag điểm đo |
| Kết quả thực hiện công đoạn (bắt đầu, kết thúc, thiết bị) | MES, log thiết bị | Thời gian, số lô, mã phòng |
| Trạng thái hở của sản phẩm (đã mở bao gói, đang vận chuyển, v.v.) | Định nghĩa công đoạn | Mã công đoạn |
Điểm mấu chốt là dùng chung mã phòng (khu vực) giữa EMS và MES. Nếu tag điểm đo của EMS là “CR2-DP-03” còn công đoạn trong MES được quản lý bằng tên khác như “Phòng sạch 2 dây chuyền lắp ráp”, việc đối chiếu sẽ phải làm bằng tay. Cách xây dựng cơ chế để xuất hồ sơ ngay trong buổi audit của khách hàng cũng được đề cập trong bài viết về truy xuất nguồn gốc khi khách hàng audit.
Ước tính chi phí theo mô hình (số giả định)
Ở đây, để xác nhận khoản đầu tư giám sát liên tục được hoàn vốn nhờ yếu tố nào, chúng tôi thực hiện một ước tính theo mô hình. Tất cả số tiền, số sự việc và số giờ dưới đây đều là số giả định đặt ra riêng cho bài viết này. Khi ra quyết định thực tế, xin hãy thay bằng số sự việc sai lệch, tổn thất trên mỗi sự việc và giờ công đo của chính nhà máy.
Tiền đề của mô hình
- Một nhà máy linh kiện điện tử Nhật Bản tại Thái Lan. Phòng sạch ISO 7 đến 8 khoảng 1,000 m² (cấp sạch và diện tích là giả định để giải thích tiền đề, không dùng để tính số điểm đo)
- Đơn vị tiền tệ là baht Thái (THB). Chi phí nhân công là 350 THB/giờ (giả định)
- “Sự việc sai lệch” là sự việc mà sai lệch môi trường chỉ được phát hiện sau đó, dẫn đến phải tạm giữ lô, làm sạch lại hoặc kiểm tra lại. Tổn thất cho mỗi sự việc là 350,000 THB (giả định)
Hiện trạng (đo cầm tay và logger độc lập)
| Khoản mục | Cách tính | Số tiền năm (THB) |
|---|---|---|
| Giờ công đo thủ công | 2 giờ/ngày × 365 ngày = 730 giờ, 730 × 350 | 255,500 |
| Sắp xếp hồ sơ cho audit và báo cáo | 20 giờ/tháng × 12 = 240 giờ, 240 × 350 | 84,000 |
| Sự việc sai lệch | 6 sự việc/năm × 350,000 | 2,100,000 |
| Tổng | 255,500 + 84,000 + 2,100,000 | 2,439,500 |
Sau khi triển khai (hệ thống giám sát liên tục)
| Khoản mục | Cách tính | Số tiền năm (THB) |
|---|---|---|
| Giờ công đo thủ công (kiểm tra điểm, đo phân cấp định kỳ bằng máy cầm tay) | 180 giờ × 350 | 63,000 |
| Sắp xếp hồ sơ | 4 giờ/tháng × 12 = 48 giờ, 48 × 350 | 16,800 |
| Sự việc sai lệch | 2 sự việc/năm × 350,000 | 700,000 |
| Hiệu chuẩn, bảo trì, bảo trì phần mềm | Giả định | 300,000 |
| Tổng | 63,000 + 16,800 + 700,000 + 300,000 | 1,079,800 |
Giờ công, sắp xếp hồ sơ, tổn thất do sai lệch và bảo trì là các khoản mục riêng biệt, không có khoản chi phí nào bị tính hai lần.
Hiệu quả ròng hằng năm và thời gian hoàn vốn
- Hiệu quả ròng hằng năm: 2,439,500 − 1,079,800 = 1,359,700 THB/năm
- Chi phí ban đầu (giả định): 3,200,000 THB
- Thời gian hoàn vốn: 3,200,000 ÷ 1,359,700 ≈ 2.4 năm
Khi tách hiệu quả ròng thành từng phần, cấu trúc sẽ hiện rõ.
| Thành phần hiệu quả | Cách tính | Số tiền năm (THB) |
|---|---|---|
| Giảm giờ công đo thủ công | 255,500 − 63,000 | 192,500 |
| Giảm công sắp xếp hồ sơ | 84,000 − 16,800 | 67,200 |
| Giảm sự việc sai lệch (6 → 2 sự việc) | 2,100,000 − 700,000 | 1,400,000 |
| Tăng chi phí hiệu chuẩn, bảo trì, bảo trì phần mềm | — | −300,000 |
| Hiệu quả ròng | 192,500 + 67,200 + 1,400,000 − 300,000 | 1,359,700 |
Phần giảm giờ công và giảm công sắp xếp hồ sơ cộng lại là 192,500 + 67,200 = 259,700 THB, và phần lớn hiệu quả ròng đến từ việc giảm sự việc sai lệch.
Độ nhạy 1: sự việc sai lệch chỉ giảm từ 6 xuống 4
- Sau khi triển khai: 63,000 + 16,800 + 1,400,000 (4 sự việc × 350,000) + 300,000 = 1,779,800 THB/năm
- Hiệu quả ròng: 2,439,500 − 1,779,800 = 659,700 THB/năm
- Thời gian hoàn vốn: 3,200,000 ÷ 659,700 ≈ 4.9 năm
Độ nhạy 2: sự việc sai lệch không giảm (chỉ giảm giờ công)
- Sau khi triển khai: 63,000 + 16,800 + 2,100,000 + 300,000 = 2,479,800 THB/năm
- Hiệu quả ròng: 2,439,500 − 2,479,800 = −40,300 THB/năm
- Vì phần giảm giờ công và sắp xếp hồ sơ 259,700 THB thấp hơn chi phí hiệu chuẩn, bảo trì, bảo trì phần mềm 300,000 THB, trong trường hợp này khoản đầu tư không hoàn vốn

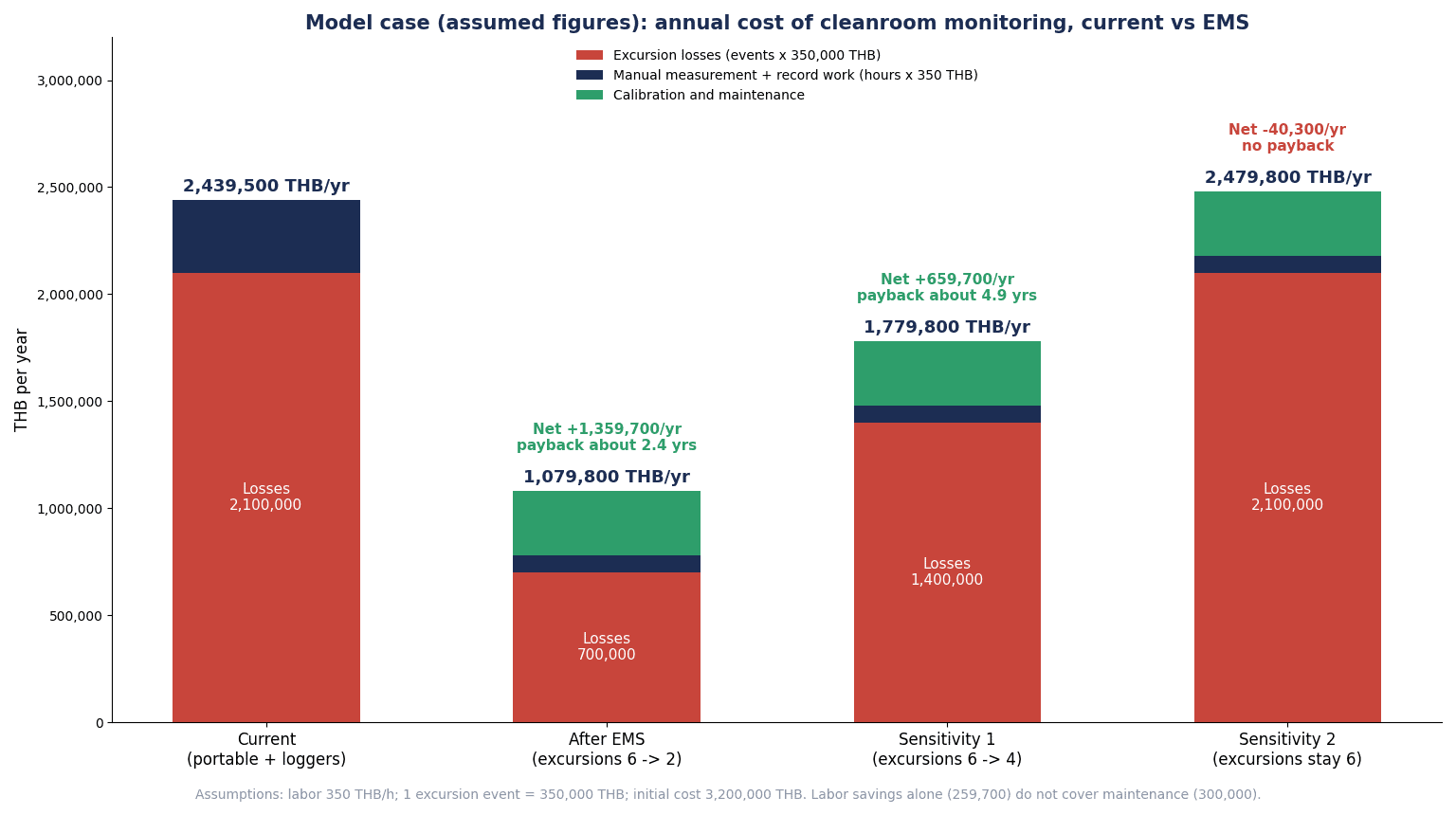

| Trường hợp | Sự việc sai lệch | Số tiền năm sau triển khai (THB) | Hiệu quả ròng (THB/năm) | Thời gian hoàn vốn |
|---|---|---|---|---|
| Cơ sở | 6 → 2 sự việc | 1,079,800 | 1,359,700 | Khoảng 2.4 năm |
| Độ nhạy 1 | 6 → 4 sự việc | 1,779,800 | 659,700 | Khoảng 4.9 năm |
| Độ nhạy 2 | 6 → 6 sự việc | 2,479,800 | −40,300 | Không hoàn vốn |
Cách đọc ước tính
Điều ước tính này cho thấy là yếu tố quyết định hoàn vốn không phải là giảm giờ công, mà là phát hiện sớm sai lệch và cô lập lô. Nếu chỉ gắn cảm biến để xem đồ thị mà số sự việc sai lệch và tổn thất trên mỗi sự việc không thay đổi, chi phí hiệu chuẩn và bảo trì sẽ vượt phần giảm giờ công, và mỗi năm có thể bị lỗ. Ngược lại, nếu nhờ thiết kế cảnh báo và liên kết với lô mà sai lệch được cô lập sớm và trong phạm vi nhỏ, thời gian hoàn vốn sẽ ngắn lại. Trước khi quyết định đầu tư, chúng tôi khuyên nên kiểm kê số sự việc sai lệch môi trường đã từng dẫn đến tạm giữ lô và tổn thất tương ứng của nhà máy mình.
Những gì chưa đưa vào ước tính này
- Các phát hiện trong audit của khách hàng và ảnh hưởng đến giao dịch
- Chi phí và hiệu quả liên quan đến tuân thủ quy định
- Hiệu quả tối ưu hóa năng lượng (điều hòa không khí, HVAC)
- Chi phí tái phân cấp cần thiết khi mở rộng phòng sạch
Các hạng mục cần xác nhận trong RFP
Khi mời nhà cung cấp đề xuất, hãy ghi những gì cần đáp ứng chứ không ghi mã hiệu thiết bị. Xin dùng 12 hạng mục sau làm chuẩn tham khảo.
| STT | Hạng mục | Ví dụ nội dung ghi trong RFP |
|---|---|---|
| 1 | Danh sách điểm đo và căn cứ | Điểm đo, hạng mục đo và tần suất cho từng phòng. Đính kèm kết quả đánh giá rủi ro, yêu cầu cả quy trình bổ sung hoặc thay đổi điểm đo |
| 2 | Thông số hạt bụi | Kênh cỡ hạt (0.5 µm, 5 µm, v.v.), lưu lượng mẫu, loại remote hay loại manifold |
| 3 | Đường ống | Trình bày trên bản vẽ chiều dài ống, đường kính trong, số chỗ uốn và bán kính uốn. Đánh giá nếu dài hơn 1 m |
| 4 | Cảm biến chênh áp | Dải đo và độ chính xác so với chênh áp cần giám sát, phòng tham chiếu, vị trí port |
| 5 | Cảm biến nhiệt độ độ ẩm | Độ chính xác so với phạm vi quản lý, vị trí lắp đặt, phương pháp hiệu chuẩn |
| 6 | Hiệu chuẩn | Với máy đếm hạt bụi, chứng chỉ hiệu chuẩn tuân theo ISO 21501-4. Cách xử lý máy thay thế trong thời gian hiệu chuẩn |
| 7 | Cảnh báo | Hai mức (mức cảnh báo và mức hành động), thời gian trễ, nơi nhận thông báo và escalation, hồ sơ xác nhận |
| 8 | Audit trail | Ghi lại dưới dạng không thể xóa việc thay đổi giá trị cài đặt, xác nhận cảnh báo, chỉnh sửa dữ liệu: ai, khi nào, đã thay đổi gì |
| 9 | Đồng bộ thời gian | Phương pháp đồng bộ thời gian cho tất cả thiết bị và độ lệch cho phép. Giám sát độ lệch |
| 10 | Mất dữ liệu | Phát hiện và cảnh báo mất dữ liệu, lưu tạm và gửi lại, ghi hồ sơ khoảng thời gian mất dữ liệu |
| 11 | Liên kết với lô | Dùng chung mã phòng, phương thức kết nối với MES, báo cáo xuất các lô bị ảnh hưởng từ giai đoạn sai lệch |
| 12 | Thử nghiệm và tài liệu | Quy trình và tiêu chí đạt của FAT/SAT; với ngành dược, bộ tài liệu thẩm định đầy đủ |
Cũng cần xác nhận mối quan hệ với thiết bị và hệ thống hiện có. Nếu làm rõ ngay từ giai đoạn RFP rằng sẽ kết nối hay thay thế các đồng hồ chênh áp và logger nhiệt độ độ ẩm hiện có, và kết nối với MES, historian theo phương thức nào, việc so sánh các đề xuất sẽ dễ dàng hơn.
Cách tiến hành FAT/SAT và thẩm định
FAT: xác nhận chức năng tại xưởng
FAT (thử nghiệm tại xưởng trước khi xuất hàng) là thử nghiệm xác nhận chức năng của phần mềm và hệ thống tại xưởng hoặc môi trường thử nghiệm của nhà cung cấp.
| Hạng mục xác nhận | Ví dụ nội dung xác nhận |
|---|---|
| Thu thập dữ liệu | Đưa tín hiệu mô phỏng vào, giá trị hiển thị và giá trị ghi có khớp nhau không |
| Cảnh báo | Hai mức và thời gian trễ có hoạt động đúng thông số không. Hồ sơ xác nhận và hồi phục có được lưu không |
| Audit trail | Thay đổi cài đặt và chỉnh sửa dữ liệu có được ghi kèm người thay đổi, ngày giờ, giá trị trước và sau, và không thể xóa không |
| Phân quyền | Người dùng không có quyền có bị chặn, không thay đổi được cài đặt không |
| Mất dữ liệu | Khi ngắt kết nối, cảnh báo mất dữ liệu có được phát ra và dữ liệu có được gửi lại sau khi hồi phục không |
| Báo cáo | Có thể chỉ định giai đoạn và phòng để xuất dữ liệu môi trường và lịch sử cảnh báo không |
SAT: xác nhận lắp đặt và kết nối tại hiện trường
SAT (thử nghiệm nghiệm thu tại hiện trường) là thử nghiệm xác nhận trong trạng thái đã lắp đặt tại phòng sạch thực tế.
| Hạng mục xác nhận | Ví dụ nội dung xác nhận |
|---|---|
| Điểm đo | Vị trí và tên tag của điểm đo có khớp với bản kế hoạch và bản vẽ không |
| Đường ống | Chiều dài ống và số chỗ uốn có đúng bản vẽ không |
| Giá trị cảm biến | So với thiết bị chuẩn đã hiệu chuẩn, giá trị chênh áp, nhiệt độ và độ ẩm có nằm trong phạm vi cho phép không |
| Kết nối | Dữ liệu của tất cả điểm đo có đến nơi mà không bị gián đoạn không |
| Thời gian | Thời gian của từng thiết bị có khớp với máy chủ và MES không |
| Mất dữ liệu | Ngắt kết nối trên mạng tại hiện trường, xác nhận lại việc phát hiện mất dữ liệu và gửi lại |
| Liên kết với lô | Chỉ định một giai đoạn sai lệch mô phỏng, các lô tương ứng có được trích xuất chính xác không |
IQ/OQ/PQ đối với ngành dược
Ở các nhà máy liên quan đến dược phẩm hoặc thiết bị y tế, ngoài FAT/SAT, việc tài liệu hóa theo khung IQ (thẩm định lắp đặt), OQ (thẩm định vận hành) và PQ (thẩm định hiệu năng) là phổ biến. Như đã nêu ở trên, PIC/S đã cho tài liệu khuyến nghị về thẩm định và thẩm định quy trình PI 006-4 có hiệu lực từ ngày 1 tháng 10 năm 2026, thay thế PI 006-3 trước đó. Kết quả FAT/SAT có thể dùng làm bằng chứng thẩm định đến mức nào và cần những tài liệu nào, xin vui lòng xác nhận với bộ phận đảm bảo chất lượng, cơ quan quản lý và khách hàng.
Câu hỏi thường gặp
Giám sát môi trường phòng sạch là gì?
Là cơ chế đo và ghi liên tục hạt bụi lơ lửng, chênh áp, nhiệt độ độ ẩm, tốc độ gió, v.v. để chứng minh rằng độ sạch của phòng sạch được duy trì hằng ngày ở trạng thái như khi phân cấp. ISO 14644-2:2015 yêu cầu lập, thực hiện và duy trì kế hoạch giám sát, lấy đánh giá rủi ro dựa trên mục đích sử dụng làm căn cứ.
Cần bao nhiêu máy đếm hạt bụi?
Tiêu chuẩn không quy định đồng loạt số máy. Số điểm phân cấp được xác định từ diện tích theo Table A.1 của ISO 14644-1:2015, còn số điểm giám sát liên tục được quyết định qua đánh giá rủi ro. Có thể cân nhắc kết hợp: lắp cố định loại remote ở các điểm quan trọng như vị trí sản phẩm bị hở hoặc vị trí từng xảy ra sai lệch, và đo luân phiên bằng loại manifold ở nhiều điểm có mức độ quan trọng thấp. Ở các điểm xử lý hạt từ 5 µm trở lên, xin chú ý chiều dài ống.
Chênh áp phòng sạch cần bao nhiêu?
Trong sản xuất vô trùng dược phẩm, EU GMP Annex 1 (năm 2022) đưa ra mức tối thiểu 10 Pa (giá trị hướng dẫn) giữa các phòng liền kề khác grade. Đây là giá trị áp dụng cho Grade A đến D trong sản xuất vô trùng dược phẩm, không phải nghĩa vụ của nhà máy linh kiện điện tử. Ở nhà máy điện tử, chênh áp cần thiết được quyết định theo yêu cầu khách hàng hoặc tiêu chuẩn nội bộ. Trong cả hai trường hợp, xin vui lòng xác nhận với bộ phận đảm bảo chất lượng và khách hàng.
Kế hoạch giám sát theo ISO 14644-2 là gì?
Là văn bản ghi lại hạng mục đo, điểm đo, tần suất, mức cảnh báo và mức hành động, cách xử lý khi có sai lệch, dựa trên đánh giá rủi ro. Tái phân cấp về nguyên tắc là 1 lần mỗi năm và có thể kéo dài tần suất dựa trên đánh giá rủi ro. Các thử nghiệm hỗ trợ như chênh áp, tốc độ gió và lưu lượng gió, nhiệt độ và độ ẩm cũng được cân nhắc trong kế hoạch.
Chi phí giám sát liên tục là bao nhiêu?
Chi phí thay đổi lớn tùy theo số điểm đo, cấu hình máy đếm hạt bụi và phạm vi kết nối với hệ thống hiện có. Trong ước tính giả định của bài viết này, chi phí ban đầu là 3,200,000 THB và chi phí hiệu chuẩn, bảo trì, bảo trì phần mềm là 300,000 THB/năm, nhưng đây chỉ là số dùng để giải thích. Khi xem xét chi phí, xin đừng chỉ nhìn vào phần giảm giờ công mà hãy xem đồng thời số sự việc sai lệch và tổn thất trên mỗi sự việc giảm được bao nhiêu. Chỉ riêng việc giảm giờ công có khi không hoàn vốn.
Có dùng lại được đồng hồ chênh áp và logger hiện có không?
Với đồng hồ chênh áp hoặc cảm biến có đầu ra như 4–20 mA, có trường hợp có thể thu nhận dữ liệu qua gateway hoặc PLC. Tuy nhiên, cần xác nhận dải đo và độ chính xác có phù hợp với chênh áp cần giám sát không, có hồ sơ hiệu chuẩn không, và có đồng bộ được thời gian không. Đồng hồ chênh áp chỉ đọc bằng mắt không có đầu ra, hoặc logger chỉ ghi độc lập, không phù hợp cho giám sát liên tục và cảnh báo.
FAT/SAT cần xác nhận những gì?
Trong FAT, xác nhận thu thập dữ liệu, hai mức cảnh báo và thời gian trễ, audit trail, phân quyền, hoạt động khi mất dữ liệu và xuất báo cáo. Trong SAT, xác nhận điểm đo và đường ống có đúng bản vẽ không, giá trị cảm biến có khớp với thiết bị chuẩn không, và kết nối, thời gian, gửi lại khi mất dữ liệu, trích xuất lô có hoạt động chính xác tại hiện trường không. Các tiêu chí đạt này được xác định trước, ngay từ giai đoạn RFP.
Tóm tắt
- Nếu xem hệ thống giám sát môi trường phòng sạch là một hệ thống gắn cảm biến để xem đồ thị, khoản đầu tư sẽ không hoàn vốn. Điều quyết định việc hoàn vốn là thiết kế phát hiện sai lệch ngay trong lúc công đoạn đang chạy, xác định các lô bị ảnh hưởng theo thời gian và cô lập chúng
- ISO 14644-1:2015 là tiêu chuẩn về “phân cấp”, ISO 14644-2:2015 là tiêu chuẩn về “giám sát”. Kế hoạch giám sát do nhà máy tự quyết định dựa trên đánh giá rủi ro; tái phân cấp về nguyên tắc là 1 lần mỗi năm và có thể kéo dài dựa trên đánh giá rủi ro
- Các con số của EU GMP Annex 1 (năm 2022, áp dụng từ ngày 25 tháng 8 năm 2023) áp dụng cho Grade A đến D trong sản xuất vô trùng dược phẩm; với nhà máy điện tử, chúng được dùng làm tài liệu tham khảo về thực hành nghiêm ngặt nhất. Văn bản nêu chênh áp tối thiểu 10 Pa (giá trị hướng dẫn), ghi liên tục chênh áp quan trọng, cảnh báo tức thời và biện minh thời gian trễ
- Ống dẫn của máy đếm hạt bụi làm giảm mạnh tỷ lệ truyền qua của hạt từ 5 µm trở lên. Hãy ghi chiều dài, số chỗ uốn và đường kính trong vào thông số và xác nhận trong SAT
- Audit trail, đồng bộ thời gian và cách xử lý mất dữ liệu là tiền đề để dùng dữ liệu làm bằng chứng. Với EU GMP Annex 11, bản 2011 là bản hiện hành; đối với dự thảo sửa đổi được lấy ý kiến năm 2025, trong phạm vi khảo sát tính đến tháng 10 năm 2026, bản cuối cùng chưa được công bố
- Trong ước tính giả định, nếu sự việc sai lệch giảm từ 6 xuống 2 thì hoàn vốn trong khoảng 2.4 năm; nếu sai lệch không giảm mà chỉ giảm giờ công thì không hoàn vốn
- Ghi căn cứ điểm đo, thiết kế cảnh báo, tính toàn vẹn của dữ liệu và liên kết với lô vào RFP và tiêu chí đạt của FAT/SAT là con đường ngắn nhất để khoản đầu tư dẫn đến hoàn vốn
TOMAS TECH hỗ trợ thiết kế và triển khai hệ thống kết nối cảm biến giám sát môi trường, PLC, historian và MES cho phòng sạch của các nhà máy tại Thái Lan. Anh chị có thể trao đổi với chúng tôi ngay cả ở giai đoạn trước khi chọn thiết bị, chẳng hạn khi xem xét lại các điểm đo hiện có hoặc khi sắp xếp các hạng mục và tiêu chí đạt của RFP. Vui lòng liên hệ qua biểu mẫu này.
Thông tin tham khảo
- European Commission: EU GMP Annex 1 Manufacture of Sterile Medicinal Products (ngày 22 tháng 8 năm 2022)
- European Commission: EudraLex Volume 4
- PIC/S: Annex 1 sửa đổi (PE 009-17) có hiệu lực (tháng 8 năm 2023)
- PIC/S: Danh sách cơ quan thành viên
- PIC/S: Sửa đổi Recommendations on Qualification and Validation PI 006-4 (công bố ngày 30 tháng 7 năm 2026, hiệu lực từ ngày 1 tháng 10 năm 2026)
- PIC/S: Danh sách tin tức
- PIC/S: Lấy ý kiến chung về Chapter 4, Annex 11, Annex 22 (ngày 7 tháng 7 năm 2025)
- PIC/S: Thông qua và hiệu lực của PI 041-1 (năm 2021)
- PIC/S: Danh sách ấn phẩm
- ECA Academy: Annex 11 Draft First Analysis (ngày 30 tháng 7 năm 2025)
- Cornell LII: 21 CFR 11.10 Controls for closed systems
- cleanroom.net: Nồng độ giới hạn theo cấp của ISO 14644-1
- cleanroom.net: Diện tích và số điểm lấy mẫu tối thiểu
- PharmOut: Phân tích sửa đổi ISO 14644-1:2015
- PharmOut: Phân tích sửa đổi ISO 14644-2:2015
- reinraum.de: Các thay đổi của ISO 14644-1/2/3 (ngày 13 tháng 10 năm 2016)
- Beckman Coulter: Ghi chú ứng dụng về phân cấp phòng sạch quy mô nhỏ
- Beckman Coulter: Ảnh hưởng của chiều dài ống đến việc lấy mẫu hạt bụi trong không khí
- Particle Measuring Systems: Yêu cầu hiệu chuẩn của ISO 21501-4
- Particle Measuring Systems: Phân tích ISO/TR 14644-21
- Bioprocess Online: Phân tích ISO 14644-21:2023 (ngày 11 tháng 9 năm 2023)
- Pharmaceutical Online: Ví dụ thông số máy đếm hạt bụi loại remote lắp cố định
- Ví dụ datasheet transmitter chênh áp (B211082EN-K)
- ESD Association: Chương trình kiểm soát ESD có cần kiểm soát độ ẩm không (ngày 1 tháng 8 năm 2024)
- TechNode Global: Chiến lược bán dẫn quốc gia của Thái Lan (ngày 25 tháng 9 năm 2026)
- The Nation: Cơ sở sản xuất PCB của Thái Lan (ngày 23 tháng 2 năm 2026)
- The Nation: Hồ sơ xin ưu đãi đầu tư BOI từ Nhật Bản năm 2025 (ngày 2 tháng 2 năm 2026)
- Automotive World: Infineon khánh thành nhà máy công đoạn sau tại Thái Lan (tháng 10 năm 2026)
- Global Banking and Finance Review: Quy mô nhà máy Infineon tại Thái Lan
