Chọn chốt định vị cho đồ gá tại nhà máy Thái Lan: chốt tròn, chốt kim cương và nghiệm thu

Nếu chỉ dựa vào đường kính và độ cứng trong catalogue để chọn chốt định vị, nhà máy vẫn có thể gặp tình trạng không lắp được phôi, làm xước lỗ hoặc sai lệch chuẩn sau khi thay chốt. Trước khi đặt đồ gá lắp ráp, kiểm tra hoặc hàn cho nhà máy tại Thái Lan, hãy xác định lỗ chuẩn của phôi, độ lặp vị trí cần đạt, cách đưa phôi vào và phương pháp nghiệm thu. Bài viết đi theo trình tự đó: lựa chọn chốt tròn và chốt kim cương, phân tích dung sai, kết cấu thay thế, hồ sơ mời chào giá RFP và kiểm tra FAT/SAT.

Với một đồ gá phẳng định vị bằng hai lỗ, phương án xuất phát thường là chốt tròn chính khống chế hai phương trong mặt phẳng và chốt kim cương phụ khống chế một phương. Hai chốt tròn lắp sát có thể đòi hỏi khoảng cách hai lỗ trên phôi phải khớp rất chặt với khoảng cách hai chốt trên đồ gá. Sai số chế tạo và thay đổi nhiệt độ dễ gây kẹt. Tuy nhiên, cặp tròn–kim cương không phải đáp án cho mọi chi tiết: hình dạng, chuẩn thiết kế, dạng lỗ, tải và cách cấp phôi quyết định kết cấu cuối cùng.

Bắt đầu từ chuẩn và kết quả cần lặp lại

Đồ gá có thể giữ chi tiết ở cùng vị trí so với quỹ đạo dao hoặc dụng cụ lắp ráp; cũng có thể tạo chuẩn để đo kiểm. Cả hai chức năng phải liên hệ được với bản vẽ sản phẩm. Chốt rất chính xác cũng không ngăn được gia công lệch hoặc kết quả kiểm tra sai nếu chuẩn của đồ gá khác chuẩn của sản phẩm mà không có quan hệ đã xác định. Trên cùng một bản vẽ, hãy thể hiện mặt chuẩn, lỗ chuẩn, điểm đỡ, vai trò của hai chốt và hướng lực kẹp.

ISO 5459:2024 quy định thuật ngữ, quy tắc và phương pháp thể hiện datum và hệ datum trong tài liệu sản phẩm. Ghi số tiêu chuẩn trong RFP chưa đủ để mô tả đồ gá. Nhóm kỹ thuật cần chỉ rõ bề mặt hay lỗ thực nào làm chuẩn và cách xác minh theo bản vẽ. Nếu sử dụng một lỗ thuận tiện cho thao tác cấp phôi nhưng công đoạn kiểm cuối lại tham chiếu mặt khác, phải đưa sai khác giữa hai hệ chuẩn vào đánh giá năng lực quá trình.

Trước khi thiết kế, khóa phiên bản bản vẽ sản phẩm và xem đường kính, độ tròn, dung sai vị trí, mép vát, khoảng cách lỗ, vật liệu và lớp phủ. Lỗ dập trên tấm và lỗ doa không thể coi như nhau chỉ vì cùng đường kính danh nghĩa. Lỗ dập chịu ảnh hưởng của ba via và độ côn; lỗ doa chịu ảnh hưởng của dung sai gia công và độ sạch. Nếu chưa biết phân bố kích thước lỗ của sản xuất hàng loạt, lấy mẫu nhiều lô thay vì chỉ dựa vào một chi tiết danh nghĩa.

Tách độ lặp vị trí khỏi thời gian lắp phôi

“Định vị chính xác cao” không phải tiêu chí nghiệm thu. Cần phân biệt độ lặp khi tháo lắp nhiều lần cùng một phôi, khả năng thay thế sau khi đổi chốt hay đổi đồ gá, và năng lực cuối cùng của công đoạn sản xuất hoặc đo lường. Suy ra giới hạn từ dung sai sản phẩm và kiểm riêng hệ đo. Dung sai kích thước của một chốt trong catalogue không đồng nghĩa với độ lặp vị trí của đồ gá sau lắp ráp.

Với thao tác thủ công, khả năng nhìn thấy lỗ, khoảng trống cho tay, găng, tư thế và khối lượng phôi đều ảnh hưởng chu kỳ. Với robot, cần xem góc tiếp cận, sai lệch của kẹp gắp, độ lắc chi tiết và tốc độ chạm. Tăng khe hở có thể giúp đưa phôi vào dễ hơn nhưng làm vị trí cuối phân tán hơn. RFP cần quy định đồng thời độ chính xác cuối và thời gian nạp cho phép; thử tất cả biến thể sản phẩm dùng chung một đồ gá, kể cả chi tiết gần giới hạn kích thước và khoảng cách lỗ.

Vai trò khác nhau của chốt tròn và chốt kim cương

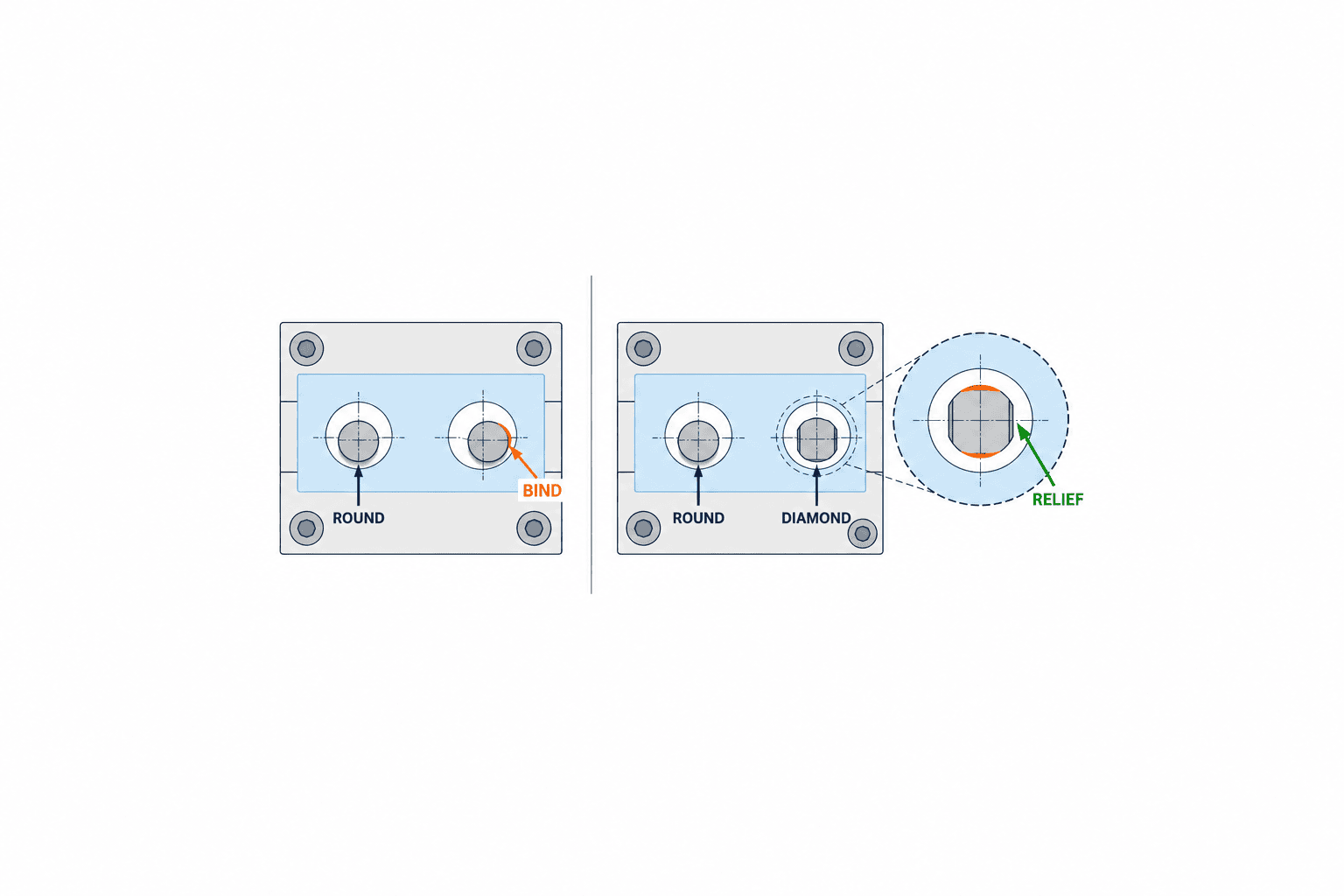

Xét chi tiết đặt lên mặt chuẩn nằm ngang và được định vị qua hai lỗ. Chốt tròn thứ nhất xác lập X và Y. Nếu chốt thứ hai cũng là chốt tròn lắp sát, khoảng cách tâm lỗ trên phôi phải rất gần khoảng cách tâm chốt trên đồ gá. Sai số chế tạo, nhiệt độ và gia công tấm gá có thể khiến chốt thứ hai không vào được, làm cong chi tiết khi ép hoặc mài mòn mép lỗ.

Chốt kim cương duy trì tiếp xúc theo một phương và tạo khoảng thoát theo phương còn lại. Carr Lane mô tả chốt tròn là điểm định vị chính theo hai trục, chốt kim cương là điểm phụ theo một trục. Tài liệu MISUMI cũng minh họa việc dùng cặp chốt này để dung nạp sai khác nhỏ về khoảng cách lỗ và giúp lắp dễ hơn. Đây là nguyên lý khởi đầu của nhà sản xuất; hướng của bề mặt tiếp xúc và hướng được giải phóng phải được thể hiện trên bản vẽ thực tế.

Đặt phần thoát theo hướng bù sai khác khoảng cách trên đường nối tâm hai lỗ. Lắp xoay sai 90 độ có thể làm mất tác dụng bù và giảm khả năng khống chế góc quay. Xác định lỗ của chốt tròn là chuẩn chính, lỗ của chốt kim cương là chuẩn phụ và vẽ mặt tiếp xúc của chốt kim cương trong hình chiếu bằng. Không để công nhân “tự chỉnh hướng tại hiện trường” bằng truyền miệng; ghi hướng trong CAD, bản vẽ lắp và danh mục vật tư.

Với chi tiết dài, chênh lệch nhiệt hay tỷ lệ sai số nhỏ vẫn có thể biến thành sai khác khoảng cách tuyệt đối đáng kể. Mặt khác, khoảng cách chốt lớn giúp kiểm soát góc quay tốt hơn. Không thể kết luận cứ đặt càng xa càng tốt: phải xét độ võng, tư thế cấp phôi và khe hở cần thiết. Kiểm tra xem lỗ chính có ổn định về chế tạo hay không; chọn một lỗ nhiều biến động làm chuẩn chính sẽ làm cả chuỗi chuẩn không ổn định.

Chốt không thay thế gối đỡ và cơ cấu kẹp

Chốt quyết định vị trí trong mặt phẳng. Gối đỡ xác lập cao độ và độ nghiêng; kẹp ép chi tiết ngồi trên các gối đó. Nếu lực kẹp tác dụng xa điểm đỡ, một tấm mỏng có thể võng và quan hệ giữa lỗ với chốt thay đổi. Khi lực cắt hoặc lực ép của robot dồn chủ yếu lên chốt, hãy xem lại đường truyền lực qua cữ chặn, gối đỡ và kẹp trước khi tăng đường kính chốt.

Trình tự là định vị rồi mới đóng kẹp. Nếu kẹp chạm trước, nó có thể giữ phôi ở vị trí sai. Với cảm biến, cần phân biệt “chốt đã vào”, “chi tiết đã ngồi lên mặt chuẩn” và “kẹp đã đóng” thành các trạng thái interlock riêng. Điều kiện chọn cơ cấu kẹp được trình bày thêm trong bài về kẹp toggle cho đồ gá.

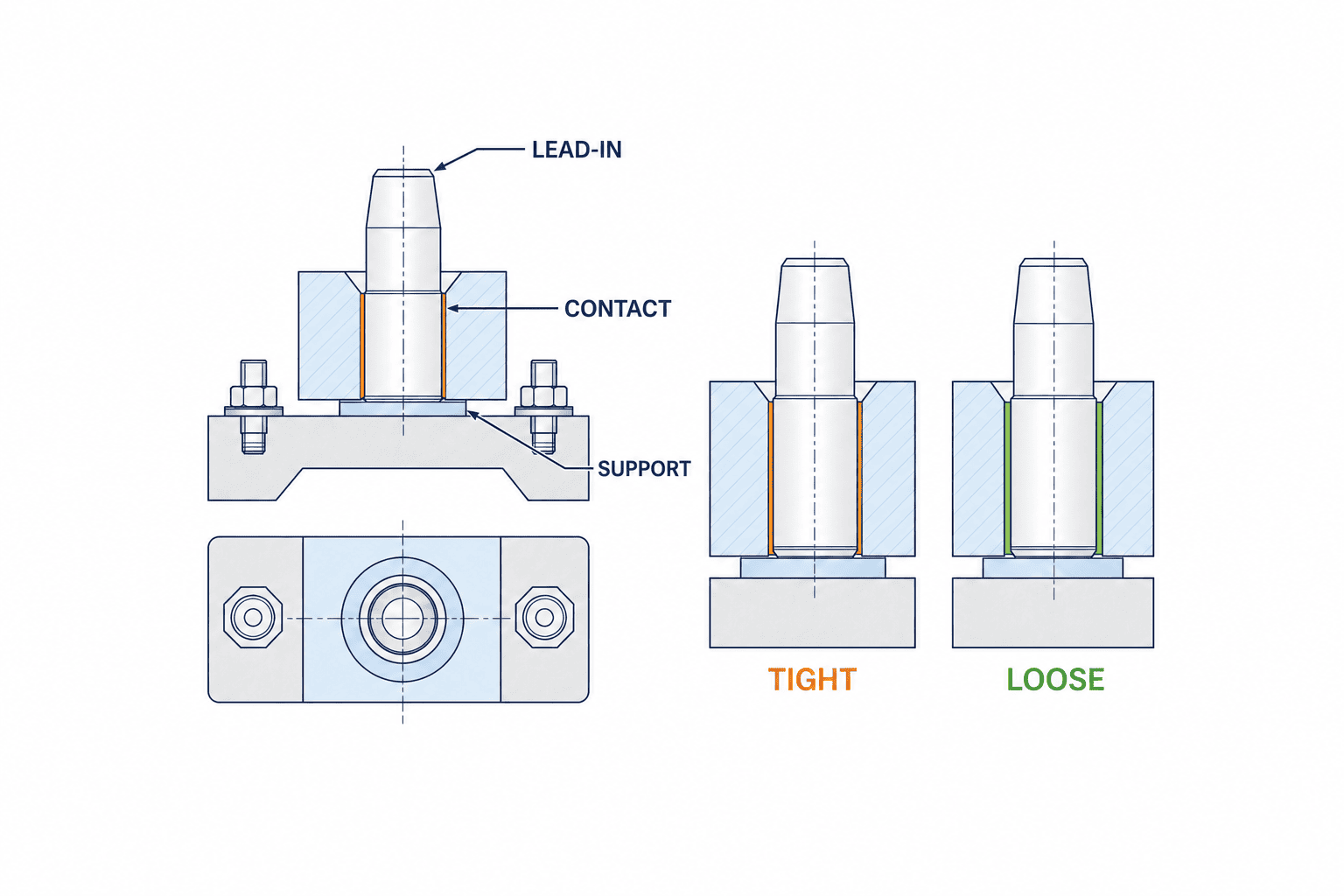

Xem dung sai lỗ, chốt và vị trí như một chuỗi duy nhất

Để quyết định đường kính chốt, hãy xét kích thước lỗ nhỏ nhất/lớn nhất, dạng lỗ, dung sai vị trí của lỗ, dung sai đường kính chốt và sai số gia công tấm đồ gá cùng lúc. ISO 286-2:2010 cung cấp bảng cấp dung sai và sai lệch giới hạn cho lỗ và trục; chọn một ký hiệu lắp ghép quen thuộc không chứng minh nó phù hợp với đồ gá này. Lỗ doa và lỗ dập, đưa từ trên xuống bằng tay và lắp ngang bằng robot cần mức dự phòng khác nhau.

Phép tính sơ bộ là đường kính lỗ nhỏ nhất trừ đường kính chốt lớn nhất để có khe hở theo đường kính nhỏ nhất. Phép so này chưa bao gồm lệch tâm, nghiêng, ba via, lớp phủ hay bụi. Với đồ gá hai lỗ, cần thể hiện cách dung sai khoảng cách lỗ của phôi chồng lên dung sai khoảng cách chốt của đồ gá. Kiểm hai đầu: tổ hợp chặt nhất có lắp được không, tổ hợp lỏng nhất có còn đạt vị trí không? Nếu không, cần xem lại sơ đồ chuẩn chứ không chỉ đổi biên dạng chốt kim cương hay giảm kích thước chốt.

Ví dụ để minh họa phép tính, nếu lỗ thực nhỏ nhất là 10,02 mm và chốt tròn mua về lớn nhất là 10,00 mm, khe hở đường kính tối thiểu do kích thước là 0,02 mm, tương đương 0,01 mm theo bán kính một phía. Độ lệch tâm lớn hơn mức đó có thể cản trở lắp ngay cả khi chưa kể độ nghiêng và mép vát. Đây không phải giá trị lắp ghép khuyến nghị. Giảm chốt cho đến khi dễ lắp có thể làm tăng phân tán vị trí cuối; hãy dùng dữ liệu lỗ và dung sai sản phẩm thật.

Mép vát hoặc đầu côn giúp dẫn hướng khi bắt đầu vào lỗ. MISUMI nêu việc dùng đoạn dẫn lớn hơn cho công đoạn tháo lắp thường xuyên và dùng hai chốt cao thấp khác nhau để một chốt dẫn trước. Nhưng đầu côn cưỡng bức một tấm mỏng vào vị trí có thể làm cong chi tiết hoặc cào mép lỗ. Sau đoạn dẫn, phần trụ định vị thực sự phải ăn khớp đúng độ sâu. Chỉ xem video lúc bắt đầu đưa vào là chưa đủ; cần đo vị trí sau khi chi tiết ngồi hoàn toàn.

Dùng giãn nở nhiệt để sàng lọc, không thay thử nghiệm thực tế

Nhà máy tại Thái Lan có thể đưa chi tiết kim loại từ khu tiếp nhận nóng vào phòng kiểm tra có điều hòa, trong khi đồ gá hàn nóng lên khi chạy. Ước tính bậc một là ΔL = α × L × ΔT. Nếu giả sử hệ số 11,5 × 10^-6/°C, khoảng cách lỗ 500 mm và nhiệt độ chênh 20°C, thay đổi chiều dài tính ra khoảng 0,115 mm. Tài liệu về căn mẫu của NIST là nguồn nền tảng cho giãn nở của thép, nhưng hệ số giả định không phải phép đo vật liệu hay nhiệt luyện của chi tiết cụ thể. Xác nhận vật liệu và nhiệt độ thực trước khi dùng làm giá trị thiết kế.

Phôi nhôm trên đồ gá thép hoặc chi tiết nhựa trên tấm kim loại có thể giãn nở khác nhau. Chốt kim cương tạo khoảng dung nạp về khoảng cách lỗ, nhưng không khắc phục cong vênh, lỗ bị ôvan hay chuyển động do lực kẹp. Nêu dải nhiệt độ, chế độ rửa, dung dịch làm mát và phoi trong yêu cầu báo giá.

Chọn hình dáng và phương án thay thế

Chốt thẳng ép vào tấm đồ gá có kết cấu đơn giản. Với chu kỳ cao hoặc đổi sản phẩm thường xuyên, kết cấu thay chốt có thể có giá trị hơn. Carr Lane trình bày kiểu ép chặt và kiểu dùng vít khóa cùng bạc lót để thay thế. Không chỉ so giá chốt; cần tính thời gian đổi, cách phục hồi tâm, đo kiểm sau đổi và tồn kho phụ tùng tại Thái Lan.

Chốt có vai tạo điểm chặn và giúp thiết kế tải dọc trục, nhưng không nên vô tình biến vai thành mặt đỡ chính của phôi. Đầu tròn dạng bullet-nose giúp dẫn khi chiều cao phía trên hạn chế hoặc robot đặt phôi. Chốt nổi có thể tiếp nhận biến thiên ở một số ứng dụng, miễn là xác định rõ bậc tự do nào cố định và bậc nào được dịch chuyển. Hãy quyết định bằng phôi và tải thực.

Vật liệu phụ thuộc hóa chất rửa, ăn mòn, xỉ hàn, phoi và mức xước bề mặt được phép. Giá trị độ cứng hay độ đồng tâm nhà sản xuất công bố chỉ áp dụng cho mã hàng tương ứng. Jergens có những chốt tâm và chốt kim cương định hướng phục vụ mục đích khác nhau. Yêu cầu bản vẽ và hồ sơ kiểm tra của đúng mã hàng sẽ mua thay vì xem một con số của mẫu khác là cam kết cho mọi chốt.

Chốt có thể thay phải đi cùng quy trình xác nhận sau thay

Kết cấu có thể thay không bảo đảm tháo chốt cũ, lắp chốt mới là datum trở lại ngay. Độ lắp của bạc, đường kính chuôi, then chống xoay, mô-men siết, hướng kim cương và mặt tựa vai đều quan trọng. Ghi ảnh và kích thước trong hướng dẫn bảo trì, dùng mẫu chuẩn để kiểm sau thay. Xác định ngưỡng mòn từ vật liệu và số chu kỳ thực, theo dõi giai đoạn đầu sản xuất rồi điều chỉnh chu kỳ kiểm tra.

Không bỏ chốt tròn và chốt kim cương vào chung một túi không nhãn. Chuôi có thể cùng cỡ nhưng đường kính đầu, hướng tiếp xúc, vật liệu hoặc xử lý bề mặt khác nhau. Danh mục phụ tùng phải có hãng, mã, phiên bản bản vẽ, vị trí lắp và hướng. Chi phí vòng đời gồm giá mua, công thay, thời gian dừng và đo lại, thay vì chỉ giá linh kiện ban đầu.

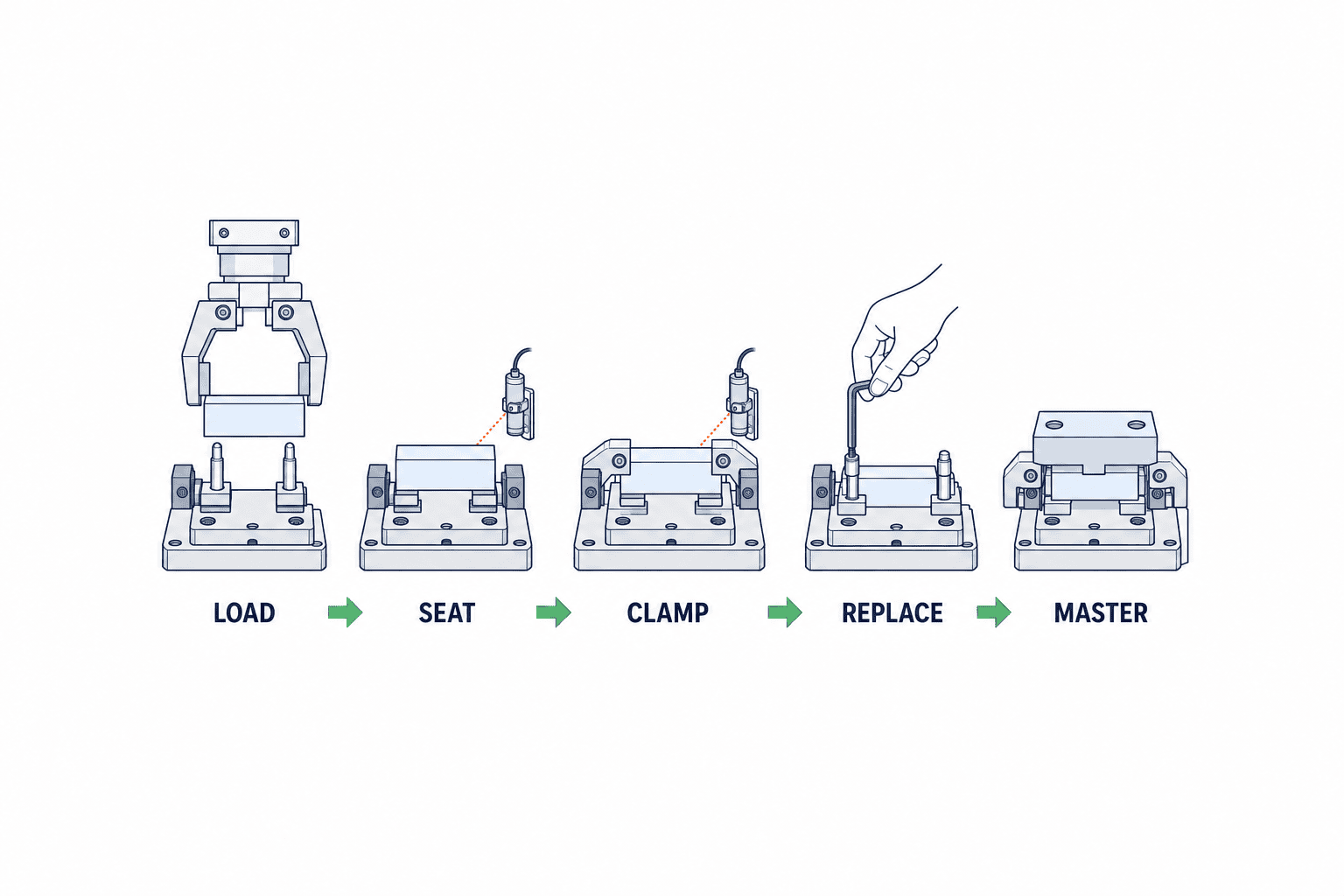

Đồ gá thủ công và robot cần tiêu chí thử khác nhau

Với đồ gá thủ công, xem công nhân có cầm được phôi bằng một tay, hạ thẳng lên chốt, nhìn thấy lỗ và tránh điểm kẹp ngón hay không. Đầu dẫn, chiều cao chốt khác nhau và khoảng trống cho tay rất quan trọng. Vài giây cản trở khi lắp có thể tăng thời gian chu kỳ và mệt mỏi. Thử với nhiều người vận hành, găng thực, dầu bám và bề mặt phôi sản xuất.

Với robot, không dùng chốt để cưỡng bức sửa toàn bộ sai lệch từ các khâu trước. Tổng hợp độ lặp của robot, sai số kẹp gắp, khay và biến dạng phôi để ước lượng lệch ban đầu. Nếu cần, thêm dẫn hướng thô hoặc cơ cấu đàn hồi và giới hạn tốc độ va chạm ở chốt cuối. Tiếp tục ép theo đường thẳng sau tiếp xúc có thể cào lỗ, gãy chốt và kéo dài khôi phục sau lỗi.

Thử phôi có kích thước và khoảng cách lỗ gần các giới hạn, lô dễ có ba via và các trạng thái nhiệt độ. Cấp linh kiện và định vị là hai chức năng khác nhau. Như hướng dẫn chọn máy cấp vít tự động, hãy xác định ranh giới giữa đưa linh kiện đến vị trí và định vị phôi chính xác. Chốt định vị không bảo đảm rằng vít hay linh kiện được cấp đúng loại.

Thông tin cần đưa vào RFP

Yêu cầu “làm đồ gá với hai chốt” để nhà cung cấp tự đoán dung sai lỗ, cách lắp và kiểm sau thay. Gửi bản vẽ sản phẩm và phiên bản, CAD, mặt/lỗ chuẩn, tư thế trong công đoạn, sản lượng năm, chu kỳ nạp và điều kiện bảo trì. Cung cấp phôi đại diện cho biên dung sai chứ không chỉ một mẫu trung bình. Nếu lỗ của nguyên mẫu không cùng quy trình với lỗ hàng loạt, nêu rõ khác biệt.

Quy định vai trò chốt tròn chính và chốt kim cương phụ, giới hạn đường kính đầu, chuôi và kiểu lắp, đầu dẫn, chiều cao nhô, vai, khoảng cách chốt, hướng kim cương, vật liệu, lớp phủ, phụ tùng và thủ tục duyệt thay mã. Định kích thước cả lỗ lắp trên tấm và dung sai vị trí. Nếu dùng ký hiệu lắp ghép, phải rõ áp dụng cho đầu định vị hay chuôi lắp. ISO 286-2 giúp mô tả giới hạn kích thước nhưng không thay thế giới hạn nghiệm thu đồ gá sau lắp.

Chừa không gian cho dụng cụ thay chốt, hướng rút chốt và khoảng cách đến cảm biến, cùng quy trình cô lập năng lượng an toàn. Nếu phụ tùng nhập khẩu, tính tồn kho tối thiểu tại Thái Lan từ lead time và mức dùng thực. Một chi tiết thay thế bán sẵn có thể khác cấp dung sai hoặc đầu dẫn; cần thử với phôi trước khi phê duyệt.

So báo giá trên cùng phạm vi. Một nhà cung cấp bao gồm gia công tấm và đo, bên khác yêu cầu khách cấp chốt và tính phí chỉnh tại hiện trường. Chuẩn hóa phạm vi làm bản vẽ, hiệu chỉnh ban đầu, phụ tùng, FAT, SAT, lắp đặt, đào tạo và sửa sau chạy thử. “Chốt chính xác cao” trong catalogue không chứng minh đồ gá hoàn chỉnh đạt nghiệm thu.

FAT và SAT phải bao phủ biến thiên của phôi sản xuất

Trước nghiệm thu, hãy thống nhất cả cách đo chứ không chỉ giới hạn đạt. Kết quả thay đổi tùy việc vệ sinh chốt và lỗ giữa các lần nạp, giữ lại màng dầu của sản xuất, hay đo trước hoặc sau khi kẹp. Với CMM, ánh xạ chuẩn sản phẩm vào chuẩn đồ gá trong chương trình. Chỉ đo một điểm có thể bỏ sót chuyển động quay quanh chốt chính; ghi ít nhất hai điểm cách xa nhau. Đo lỗ của các mẫu trước FAT để chứng minh đã có mẫu gần biên dung sai. Nếu độ không đảm bảo của dụng cụ đo gần giới hạn nghiệm thu, cần cải thiện phương pháp trước khi kết luận một khác biệt nhỏ là lỗi của đồ gá.

Trong FAT, yêu cầu nhà cung cấp cung cấp kích thước đo của chốt và lỗ lắp, vị trí sau lắp, hướng kim cương và hồ sơ vật liệu/nhiệt luyện. Lắp phôi thật do khách đưa; quan sát kẹt, tỳ lên mặt chuẩn, thay đổi khi kẹp và tháo. Ghi độ phân tán vị trí qua nhiều lần tháo lắp; phân biệt kết quả này với phiếu kiểm của riêng chốt. Với đồ gá đo, dụng cụ và người thao tác cũng tạo biến thiên. Tài liệu Gage R&R của Mitutoyo phân biệt repeatability, reproducibility và stability của hệ đo.

Trong SAT, lặp các phép thử với phôi tại hiện trường, găng, chương trình robot, nhiệt độ, dầu/phoi và lực kẹp thật. Vận chuyển, lắp đặt có thể làm dịch chuyển nền đồ gá; FAT đạt không có nghĩa được bỏ qua kiểm tra tại nhà máy. Đưa kiểm bằng mẫu chuẩn sau thay chốt vào thủ tục SAT để đội bảo trì có mẫu quy trình. Thử với người vận hành các ca thông thường, không chỉ một chuyên gia.

Thỏa thuận số mẫu và giới hạn đạt dựa trên yêu cầu sản phẩm, biến thiên lô và rủi ro công đoạn. “Không kẹt trong 30 lần lắp liên tục” chỉ là ví dụ tiêu chí, không phải bảo đảm chung. Bao gồm lỗ nhỏ, khoảng cách lỗ lớn, mặt chuẩn cong và các mẫu biên khác. Lắp lặp một chi tiết tốt ở giá trị trung bình không phát hiện được lỗi hàng loạt. Nếu xuất hiện vết xước hay mạt, cần bổ sung thử mòn thay vì chỉ duyệt dựa vào kiểm ngắn hạn.

Giữ mã phôi, kích thước lỗ đo được, nhiệt độ, người vận hành hoặc điều kiện robot, thời gian lắp, giá trị vị trí, vết xước, lần dừng và thời gian phục hồi. Lưu phiên bản bản vẽ và thông số đã duyệt. Với đồ gá ảnh hưởng chất lượng, lưu tình trạng mẫu chuẩn, truy xuất thiết bị đo và vị trí đo.

Lỗi thường gặp và cách tách nguyên nhân

Hai chốt tròn có thể làm việc với lô đầu nhưng kẹt ở lô kế tiếp. So khoảng cách và vị trí lỗ giữa các lô với khoảng cách chốt thực trước khi quy lỗi cho đường kính. Thay sang chốt kim cương không sửa được lỗ ngoài quy cách sản phẩm. Chốt kim cương lắp sai hướng cũng không bù được phương mong muốn; dùng then hoặc dấu hướng, ảnh lắp và hình chiếu bản vẽ nhất quán.

Chốt nhô dài giúp dễ đưa phôi khi khó nhìn nhưng tăng lực uốn và nguy cơ gãy. Tách chiều dài cần để dẫn hướng khỏi phần cần để định vị. Kẹp đẩy phôi sang một bên của chốt gây mòn lệch; xem lại hướng lực và gối đỡ. Đồ gá chuyển từ tay sang robot có thể lỗi vì con người vô thức lắc nhẹ để tìm lỗ còn robot đi thẳng; cần dẫn hướng thô, tốc độ vào, cảm biến và điều kiện dừng.

Chốt thay được nhưng không có tiêu chí kiểm sau thay vẫn chưa hoàn thiện khả năng bảo trì. Chốt mới nằm trong bạc đã mòn không khôi phục datum. Kiểm bạc, vít khóa và mặt tựa, rồi đo bằng mẫu chuẩn. Các thay đổi shim hay offset phải được ghi thành thay đổi kỹ thuật, không để thành mẹo riêng của ca vận hành.

So tổng chi phí, không chỉ đơn giá chốt

Chốt rẻ so với toàn bộ đồ gá nhưng có thể ảnh hưởng lớn tới dừng máy và lỗi. So chi phí chốt, bạc, gia công tấm, FAT/SAT, thời gian nạp, thay thế, đo lại, sửa hàng và dừng máy. Không có mức giá hay thời gian thu hồi vốn chung vì kích thước, yêu cầu và địa điểm mua thay đổi. Xin báo giá trên cùng dung sai phôi, số chu kỳ và phạm vi nghiệm thu.

Chốt ép rẻ ban đầu có thể buộc tháo đồ gá, sửa tấm khi mòn. Kiểu thay được đắt lúc mua nhưng tiết kiệm thời gian dừng nếu đội bảo trì tại Thái Lan có thể thay và xác nhận nhanh. Dùng tần suất thay và lead time phụ tùng thực tế, biểu diễn đầu vào chưa chắc chắn bằng khoảng giá trị thay vì một ROI quá chính xác. Với chi phí đồ gá tổng thể, tham khảo bài thiết kế và chế tạo đồ gá. Bài này tập trung vào chốt tiếp xúc trực tiếp với lỗ chuẩn.

Câu hỏi thường gặp

Hai chốt tròn luôn sai sao?

Không. Nếu kích thước lỗ, khoảng cách, vị trí, nhiệt độ và hướng lắp được kiểm soát tốt và thử nghiệm chứng minh cả khả năng lắp lẫn chất lượng đều đạt thì vẫn có thể sử dụng. Tuy nhiên, phương án hai lỗ phổ biến dễ rơi vào ràng buộc thừa; hãy so với cặp tròn–kim cương và giữ hồ sơ đánh giá tổ hợp dung sai xấu nhất, thử nhiều lô.

Chốt kim cương phải quay hướng nào?

Quay để khống chế một phương đồng thời cho phép sai khác khoảng cách dọc đường nối tâm lỗ. Vẽ tâm hai chốt, mặt tiếp xúc và hướng thoát trong hình chiếu bằng; sau lắp kiểm cả độ dễ đưa vào lẫn độ lặp của vị trí và góc.

Giảm đường kính chốt có giải quyết được kẹt không?

Có thể giúp đưa vào nhưng tăng phân tán vị trí hoặc làm phôi tỳ lệch khi kẹp. Trước hết tách phân bố kích thước lỗ, khoảng cách, ba via, đầu dẫn, tư thế robot và trình tự kẹp. Khe hở tính từ kích thước thôi chưa đủ.

Chốt dùng được bao nhiêu chu kỳ?

Không có số chung. Vật liệu phôi, mép lỗ, lực đưa vào, phoi, hạt mài, dầu bôi trơn, rửa và lớp phủ đều ảnh hưởng mòn. Theo dõi đường kính, bề mặt và độ lặp trong giai đoạn đầu sản xuất rồi đặt ngưỡng thay dựa vào bằng chứng và điều kiện của nhà sản xuất.

Gửi gì cho nhà cung cấp ở Thái Lan để so báo giá?

Gửi phiên bản bản vẽ, phôi đại diện, chuẩn, thời gian chu kỳ và độ lặp yêu cầu, số lần nạp hằng năm, môi trường, cách thay và giới hạn FAT/SAT theo cùng điều kiện. Báo giá riêng chốt không thể hiện chi phí gia công tấm, chỉnh tại xưởng, thử nghiệm và phụ tùng. Nếu bản vẽ sản phẩm là bí mật, phát hành bản vẽ mua hàng kiểm soát chỉ gồm vùng lỗ chuẩn và dung sai cần thiết.

Kết luận

Chốt định vị nhỏ nhưng là nơi đồ gá hiện thực hóa datum về mặt cơ khí. Thiết kế hướng tiếp xúc của chốt tròn chính và chốt kim cương phụ cùng với lỗ phôi, khoảng cách, gối, kẹp và cách cấp phôi. Độ chính xác kích thước của chốt mua về khác với độ lặp vị trí của đồ gá hoàn chỉnh. RFP thống nhất và FAT/SAT có phôi biên biến câu hỏi “lắp được không?” thành quyết định định lượng về chất lượng và bảo trì.

Nếu nhà máy tại Thái Lan đang làm đồ gá mới hoặc xử lý lỗi kẹt khi lắp, dữ liệu đo lỗ, bản vẽ đồ gá và ghi nhận dừng máy/lỗi là đủ để bắt đầu rà soát. TOMAS TECH có thể hỗ trợ định nghĩa cặp chốt tròn–kim cương, kết cấu thay thế và tiêu chí nghiệm thu ngay từ giai đoạn ý tưởng; liên hệ với chúng tôi.

Tài liệu gốc tham khảo

• Carr Lane: Locating Pins — nguyên lý chốt tròn chính và chốt kim cương phụ.
• Carr Lane: Types of Locating Pins — hình dáng, cách thay, định hướng.
• MISUMI: Principles of Positioning — cặp chốt, chiều cao khác nhau và đầu dẫn.
• Jergens: 5-Axis Locating Pins — các chốt theo ứng dụng.
• ISO 5459:2024 — hệ datum.
• ISO 286-2:2010 — bảng dung sai lỗ và trục.
• NIST: The Gauge Block Handbook — giãn nở nhiệt trong đo kích thước.
• Mitutoyo: MeasurLink Gage R&R — độ lặp và tái lập của hệ đo.
