Chọn kẹp toggle cho đồ gá tại Thái Lan: lực, an toàn và nghiệm thu

Khi áp dụng toggle clamp cho jig lắp ráp hoặc hàn, chỉ điều kiện “khả năng giữ tối đa trong catalogue lớn hơn tải trọng công đoạn” là chưa đủ để lựa chọn. Chỉ sau khi xác định lực thực tế tác động lên phôi, đường thoát phản lực, sai số độ dày tấm/phụ tùng, khả năng thao tác của công nhân, và trạng thái khi mất khí nén, bạn mới có thể so sánh các ứng viên. Bài viết này dành cho kỹ sư sản xuất, bộ phận mua hàng, và QA tại nhà máy Thái Lan khi thiết lập hoặc cải tạo jig, tổng hợp cách chọn giữa loại thủ công và khí nén, kiểu ép ngang và ép trên, từ RFP đến FAT, SAT. Dựa trên các tiêu chí thiết kế & chế tạo jig phổ biến, nội dung tập trung vào toggle clamp là linh kiện mua ngoài.

Hai lực cần phân biệt đầu tiên khi chọn Toggle Clamp

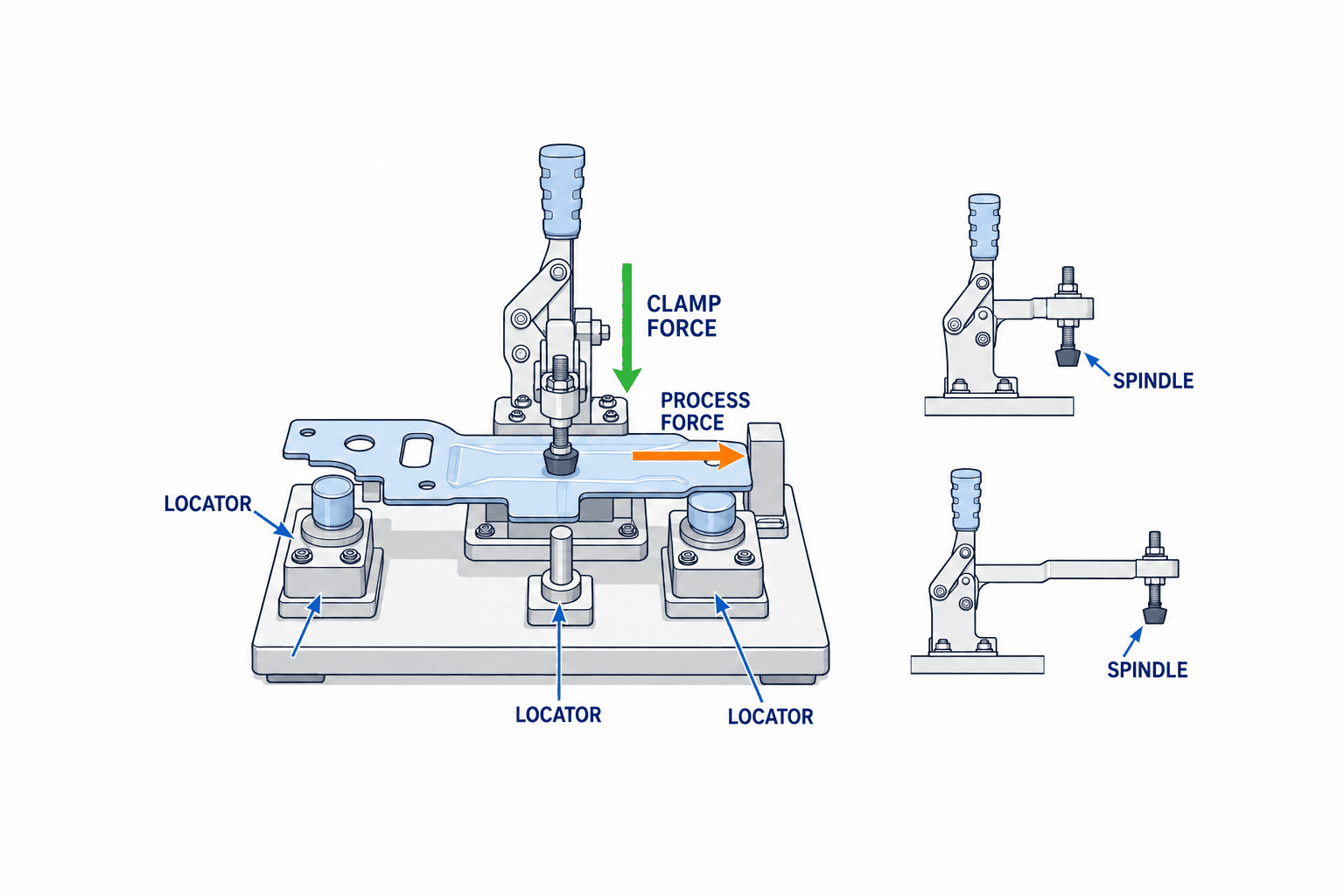

Toggle clamp là cơ cấu giữ nhanh, đóng bằng cách di chuyển liên kết vượt điểm chết. “Khả năng giữ” (holding capacity) chống lại ngoại lực ở tư thế khóa và “lực ép/clamp force” tác động lên phôi trong quá trình đóng không phải là một giá trị. Giải thích kỹ thuật của Carr Lane định nghĩa khả năng giữ là ngoại lực tối đa mà clamp có thể chống lại ở tư thế khóa mà không bị biến dạng vĩnh viễn, đồng thời nhấn mạnh lực kẹp thực tế phụ thuộc vào vị trí spindle, điều chỉnh chiều cao, vật liệu đầu kẹp, vật liệu phôi, v.v. DESTACO cũng liệt kê lực thao tác, điểm tác dụng, tỉ số cơ học của liên kết, vị trí đo trên thanh kẹp là các biến số của lực ép. Do đó, không được sao chép “khả năng giữ tối đa” trong catalogue thành lực ép lên phôi trong RFP.

Định vị là nhiệm vụ của phía đỡ, kẹp là nhiệm vụ của phía giữ

Vị trí chuẩn trong gia công, hàn, lắp ráp được tạo bởi các locator như chốt, stopper, pad đỡ, V-block. Clamp có nhiệm vụ giữ phôi tiếp xúc ổn định với vị trí chuẩn đó, không rời ra trong quá trình thao tác. Nếu thiết kế dùng đầu kẹp để định vị, lực thao tác của công nhân và mòn đầu pad sẽ trở thành yếu tố quyết định kích thước. Trước tiên, hãy vẽ datum, hướng đưa phôi, điểm đỡ, điểm phản lực, hướng tải công đoạn trên bản vẽ, sau đó mới bố trí vị trí clamp cần thiết. Đặc biệt với tấm mỏng, chi tiết dập, chi tiết nhựa, kẹp quá mạnh sẽ làm biến dạng hình dạng, kích thước thay đổi sau khi tháo khỏi jig. Việc xác định lực giữ tối thiểu cần thiết qua thử nghiệm quan trọng hơn việc mua loại có lực lớn.

Không gộp “lực cần thiết” thành một con số

Trong bảng thiết kế, ít nhất phải tách riêng các mục: lực đặt phôi lên bệ đỡ, lực chống lại ngoại lực công đoạn, giới hạn lực ép mà phôi cho phép, lực thao tác lặp lại của công nhân. Nếu là hàn, cần xét đến nhiệt, co ngót, tiếp xúc súng, bắn tia lửa, tư thế jig. Nếu là siết vít, cần tính phản lực dụng cụ và độ nổi chi tiết; nếu là ép, cần xét tải dọc trục và đường đi phản lực. Chỉ quan sát “không xê dịch khi hàn” sẽ bỏ sót hiện tượng ép bẹp, cong vênh sau hàn, biến dạng vĩnh viễn của chi tiết máy. Hãy lập kế hoạch thử nghiệm đo lần lượt: đặt phôi, thao tác công đoạn, đo kích thước sau khi tháo.

Chọn kiểu ngang, dọc, trực động dựa trên hướng thoát phôi

Catalogue toggle clamp của MISUMI phân loại thành kiểu ngang, kiểu dọc, kiểu ép ngang, kiểu latch, v.v. Phân loại này dựa trên chuyển động của tay đòn hoặc plunger, không gian cần thiết khi mở, và hướng tác động lực lên phôi, chứ không phải chỉ hình dáng bên ngoài. Bảng lựa chọn cần thể hiện cả “tư thế giữ khi đóng” và “vùng va chạm khi mở”. Sử dụng CAD thực tế của ứng viên, góc mở, hành trình, lỗ cố định, phạm vi điều chỉnh spindle để kiểm tra cả thao tác tay. Dù hình dáng tương tự, quỹ đạo tay cầm có thể va vào đường đưa chi tiết.

Bảng này không phải quy tắc chọn duy nhất. Ví dụ, khi dùng plunger ép ngang để ép tấm mỏng, nếu mặt đỡ không đủ, tấm sẽ bị nổi lên. Thêm ép trên chưa chắc giải quyết, bổ sung điểm đỡ có thể gây quá ràng buộc. Hãy xác nhận bằng mẫu thử với phôi thực tế, bao gồm dung sai xấu nhất, ba via, độ nhám, lớp phủ bề mặt, góc đưa phôi.

Không chọn kiểu ngang/dọc chỉ dựa vào “tư thế cất giữ”

Kiểu dọc khi mở, tay đòn sẽ vươn cao, dễ lấy phôi nhưng có thể cản trở đường đi của súng hàn, robot. Kiểu ngang giúp giảm chiều cao tổng thể, nhưng tay cầm có thể vướng lối đi bên cạnh hoặc jig kế bên. Hãy kiểm tra đường bao khi đóng/mở, phạm vi tay và ngón tay công nhân, đường đi dụng cụ vệ sinh bằng CAD hoặc mockup thực tế. Ghi rõ chiều trái/phải trên bản vẽ để vừa chuẩn hóa phụ tùng bảo trì, vừa đảm bảo thao tác thuận tiện.

Đầu pad và vị trí tay đòn ảnh hưởng đến khả năng giữ

Khả năng giữ là giá trị có điều kiện thử nghiệm. Carr Lane chỉ ra với kiểu hold-down, khả năng giữ được đo khi spindle gần tay cầm, xa đầu đòn thì giảm. Nếu gắn tay đòn dài, đầu cao su, tiếp xúc xiên, sẽ không còn đúng điều kiện catalogue. Cần xác nhận với nhà sản xuất và nhà cung cấp về khả năng làm tay đòn đặc biệt, chiều dài tối đa cho phép, phương pháp gia cường, độ cứng/mòn của đầu pad, chống lỏng vít điều chỉnh. Không chỉ “số liệu của model đủ”, mà phải “đủ tại vị trí đầu thực tế sử dụng”.

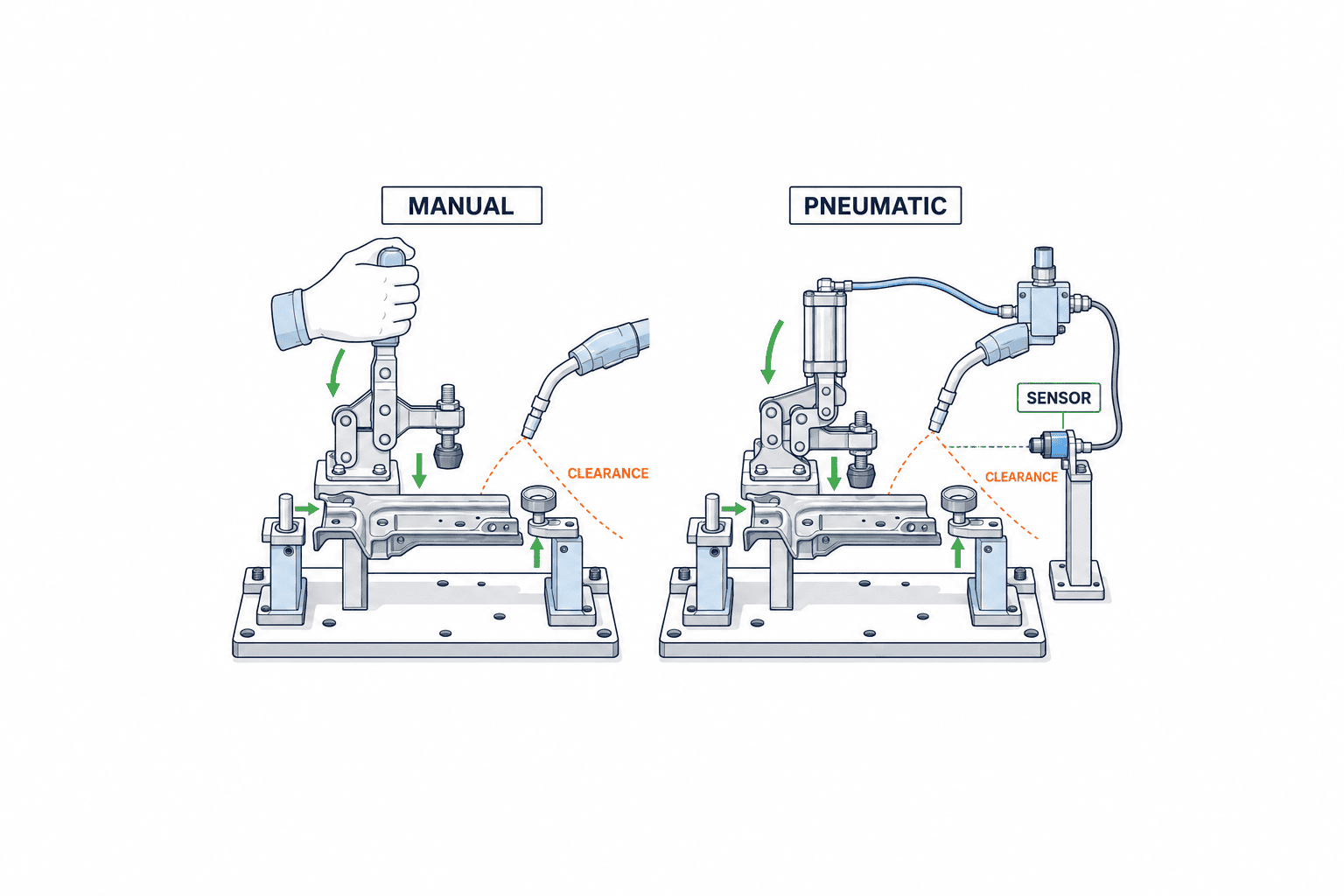

Đừng chỉ quyết định giữa thủ công hay khí nén dựa vào thời gian chu kỳ

Kẹp thủ công không cần đường ống, van hay điều khiển, phù hợp cho thay đổi setup hoặc thử nghiệm số lượng ít, nhiều chủng loại. Tuy nhiên, lực ép thực tế có thể thay đổi tùy theo người thao tác, góc vận hành và điều chỉnh trục vít. Khi thao tác lặp lại nhiều lần, vấn đề mệt mỏi, quên siết hoặc kiểm tra trạng thái trước khi bắt đầu công đoạn sẽ phát sinh. Kẹp khí nén cho phép vận hành đồng thời nhiều vị trí theo cùng một trình tự, có thể thiết kế tích hợp cảm biến và PLC. Đổi lại, cần quản lý biến động áp suất, rò rỉ đường ống, hỏng van, xả khí, vận hành sai và áp suất dư khi bảo trì. Việc lựa chọn không chỉ đơn giản là so sánh thủ công với tự động, mà là thiết kế quy trình bao gồm cả tính tái lập vị trí đặt phôi và hành vi khi có sự cố.

Khi so sánh thời gian chu kỳ, chỉ tính số giây đóng/mở kẹp là chưa đủ. Cần sử dụng số liệu thực tế bao gồm các bước: đưa phôi vào, xác nhận đặt phôi, kiểm tra trạng thái đóng của tất cả vị trí, thực hiện công đoạn, lấy phôi ra, vệ sinh, thay đổi setup. Dù vận hành đồng thời nhiều kẹp có vẻ nhanh, nhưng nếu phôi bị lệch ngay khi tiếp xúc đầu tiên thì thời gian chỉnh sửa sẽ tăng. Hãy thiết kế thứ tự đóng kẹp, so sánh phương án phân chia điểm tỳ chuẩn đầu tiên và điểm giữ cuối cùng. Thứ tự đầu tư tự động hóa có thể tham khảo thêm tại Các ví dụ tự động hóa cho doanh nghiệp vừa và nhỏ tại nhà máy Thái Lan.

Kiểm tra từng loại kẹp về hành vi khi mất áp suất khí nén

Không nên khẳng định chung rằng “kẹp kiểu toggle vẫn giữ khi mất khí”. DESTACO dòng 870-2/871-2 có ghi rõ chức năng khóa cơ khí giữ vị trí khi mất hoàn toàn áp suất khí. Đây là đặc điểm kỹ thuật của riêng dòng sản phẩm này. Không thể tự động áp dụng cho các model khác, mạch khác, tay kẹp đặc biệt hoặc thiết bị đã mòn. Khi lựa chọn mã sản phẩm, cần đối chiếu điều kiện khóa cơ khí ở vị trí đóng, mất nguồn điện, giảm áp suất cấp, đứt ống, vị trí trung gian của van, áp suất dư, tái vận hành sau khi cấp lại khí, dựa trên tài liệu của nhà sản xuất và sơ đồ mạch phía đồ gá.

“Giữ nguyên trạng thái đóng” không phải lúc nào cũng an toàn. Ở công đoạn cần lấy phôi ra, trạng thái đóng có thể cản trở việc cứu hộ. Ngược lại, nếu mở khi đang giữ vật nặng thì có thể gây rơi. Trạng thái an toàn phải được xác định dựa trên đánh giá nguy cơ của công đoạn. ISO 12100 quy định nguyên tắc đánh giá và giảm thiểu rủi ro cho máy móc, ISO 4414 quy định yêu cầu an toàn chung cho hệ thống khí nén và linh kiện. Việc áp dụng quy định pháp luật hoặc tiêu chuẩn nội bộ cho thiết bị tại nhà máy Thái Lan cần được quyết định bởi người phụ trách thiết bị, không nên chỉ dựa vào mô tả cơ cấu của nhà sản xuất để tuyên bố chức năng an toàn.

Cảm biến vị trí kẹp không đồng nghĩa với chức năng an toàn

Tín hiệu “kẹp đã đóng” hữu ích cho điều kiện trình tự sản xuất, nhưng không chứng minh phôi đã đặt đúng vị trí. Cần giả định trường hợp đầu chốt kẹp bị kẹt ba via, lắp sai chủng loại phôi, hoặc cảm biến báo đóng nhưng thực tế bị lỗi. Khi cần thiết, hãy tách riêng tín hiệu phát hiện phôi, tiếp xúc mặt chuẩn, vị trí kẹp, áp suất để phát hiện mâu thuẫn lẫn nhau. Nếu sử dụng cho điều khiển liên quan đến an toàn, cần đánh giá rủi ro, xác định yêu cầu hiệu suất và xác minh riêng biệt với giám sát thông thường. Chỉ liệt kê cảm biến trong hạng mục báo giá không quyết định được hành vi khi có sự cố.

Xả khí khi bảo trì là quy trình riêng biệt với cơ cấu sản phẩm

OSHA 1910.147 của Hoa Kỳ quy định về khóa năng lượng, xử lý năng lượng dư và xác nhận khóa để phòng tránh khởi động ngoài ý muốn hoặc giải phóng năng lượng tích tụ khi bảo trì. Đây không phải là luật thay thế trực tiếp cho Thái Lan, nhưng là tài liệu tham khảo chính khi thiết kế quy trình bảo trì. Dù kẹp có khóa cơ khí, vẫn cần đánh giá riêng áp suất dư trong xy lanh, đường ống, lò xo, năng lượng thế của phôi chưa được đỡ. Các điểm khóa, van xả, đồng hồ áp suất, phương pháp xả thủ công, đỡ phôi trước khi xả, kiểm tra trước khi khởi động lại cần được đưa vào tài liệu bàn giao đồ gá.

Không chỉ điều chỉnh đầu kẹp để bù sai lệch phôi

Việc xoay trục vít kẹp để phù hợp độ dày khác nhau giữa sản phẩm A và B có vẻ đơn giản. Tuy nhiên, nếu không xác định ai sẽ điều chỉnh, dùng loại dưỡng nào, cố định cài đặt ra sao, vị trí tiếp xúc có thay đổi với phôi biên hay không, thì lực ép sẽ thay đổi mỗi lần setup. Khi dùng một đồ gá cho nhiều chủng loại, ngoài kích thước nhỏ nhất/lớn nhất, cần đo thực tế vị trí lỗ, góc uốn, khe hở trước hàn, xử lý bề mặt, ba via, và thử nghiệm với tổ hợp xấu nhất của từng chủng loại. Việc nằm trong hành trình danh định của kẹp và việc đạt được lực ép phù hợp là hai xác nhận khác nhau.

Điều kiện đánh đổi giữa dải điều chỉnh và tiêu chuẩn hóa linh kiện

Linh kiện có dải điều chỉnh rộng giúp linh hoạt tại hiện trường nhưng cũng tăng nguy cơ cài đặt sai. Hãy kết hợp dưỡng chuẩn, vị trí dừng phân biệt màu, đầu kẹp thay thế, recipe riêng cho từng chủng loại để thiết kế sao cho người thao tác có thể trả lại trạng thái đúng. Tuy nhiên, không nên chỉ dựa vào màu sắc để xác định an toàn hoặc chủng loại. Khi tiêu chuẩn hóa linh kiện thay thế, cần kiểm tra ảnh hưởng của hình dạng và vật liệu đầu kẹp lên bề mặt phôi. Với mối hàn, cần chú ý bám dính xỉ hàn và nhiệt; với lắp ráp, cần chú ý vết xước, vết hằn, dị vật; với khu vực gần thực phẩm, dược phẩm, cần chú ý khả năng vệ sinh và phù hợp vật liệu.

Xem lại điểm đỡ và đường truyền lực trước khi tăng số lượng kẹp

Khi phôi bị nổi lên, thêm kẹp không phải lúc nào cũng là giải pháp. Nếu kẹp đầu tiên ép sai hướng, kẹp thứ hai sẽ cố định biến dạng. Hãy kiểm tra điểm đỡ có nằm ngay dưới lực công đoạn không, phản lực có truyền về đế đồ gá không, có gây uốn lên thành mỏng của phôi không. Nếu cần, hãy thay đổi chốt định vị, mặt đỡ, thứ tự ép, hình dạng đầu kẹp. Phương án tăng điểm kẹp chỉ nên áp dụng sau khi xác nhận kích thước sau khi mở kẹp và năng lực công đoạn. Đây là trường hợp áp dụng lý thuyết định vị trong thiết kế đồ gá tổng quát, nhưng khi chọn mua linh kiện cần xác định rõ vị trí đầu kẹp và giới hạn điều chỉnh.

Ví dụ điền bảng lựa chọn trong quy trình thực tế

Giả sử bạn cần thiết kế một bộ gá để căn chỉnh hai tấm thép mỏng xếp chồng trước khi hàn điểm, sử dụng lỗ và mép làm chuẩn. Dưới đây là ví dụ thiết kế để điền các mục trong RFP, không phải giá trị đo thực tế của một hãng cụ thể. Đầu tiên, lỗ của tấm dưới được đưa vào chốt định vị, mép tấm được ép sát vào chặn. Sau đó, đặt tấm trên lên, kiểm tra độ hở và độ nổi giữa các tấm rồi mới đóng kẹp. Nếu đảo ngược thứ tự đóng kẹp, tấm trên có thể trượt khỏi chốt định vị hoặc lực kẹp sẽ ép chặt khe hở ban đầu, dẫn đến sai lệch. Cả hai trường hợp đều không thể phân biệt chỉ dựa vào tín hiệu “đã đóng cảm biến”.

Các phương án so sánh trong ví dụ này gồm kẹp giữ thủ công nhấn từ trên xuống và kẹp khí nén nhấn từ trên. Kẹp đẩy ngang kiểu plunger có thể hỗ trợ ép mép vào chặn nhưng không thể tự mình ngăn nổi giữa các tấm. Kẹp giữ kiểu dọc có thể tạo không gian tháo/lắp phôi dễ dàng hơn, nhưng nếu cánh tay kẹp khi mở chạm vào đường di chuyển của súng hàn thì không phù hợp. Kẹp ngang dù chiều cao tổng thể phù hợp, cần kiểm tra xem tay cầm thao tác có gần vùng bắn tia lửa hàn không. Nếu dùng khí nén, có thể thiết kế thao tác hai tay hoặc giám sát cảm biến, nhưng cần đánh giá nhu cầu và an toàn trên toàn bộ quy trình. Không thể kết luận chỉ dựa vào ảnh catalog.

Mẫu thử nghiệm không chỉ gồm sản phẩm đạt chuẩn ở giữa dung sai mà còn phải bao gồm các trường hợp ở rìa dung sai: độ dày tấm, độ cong, vị trí lỗ, độ hở ban đầu. Nếu chưa xác nhận được phân bố sai lệch thực tế, hãy ghi rõ trong RFP rằng “sẽ quyết định kiểu cuối cùng sau khi đo mẫu” để tách lựa chọn tạm thời và lựa chọn chính thức. Vị trí tiếp xúc đầu kẹp cần xác định đồng thời với vị trí hàn, thứ tự điểm hàn, đường vào của điện cực, biến dạng nhiệt và hình dạng sau khi nhả kẹp. Phương án nhấn ngay trên điểm tựa và phương án nhấn ở vị trí tránh va chạm dụng cụ sẽ cho biến dạng phôi khác nhau, không thể coi là tương đương.

Nếu chỉ so sánh giá mà trả lời trong bảng còn mơ hồ, phương án rẻ nhất có thể phát sinh gia công bổ sung, thay đổi pad, cải tạo điều khiển sau này. Ngược lại, nếu yêu cầu rõ ràng, có thể không cần chọn khí nén đắt tiền mà chỉ dùng kẹp tay và thước kiểm đơn giản vẫn đáp ứng mục tiêu. Điều quan trọng không phải là quyết định ưu nhược điểm phương án trước, mà là so sánh các lựa chọn trên cùng phôi, cùng tải trọng công đoạn, cùng tiêu chí nghiệm thu. Bộ phận mua hàng, sản xuất, chất lượng, bảo trì cùng điền vào bảng lựa chọn, ý kiến khác biệt chuyển thành mục kiểm tra thử nghiệm.

Viết gì trong RFP cho kẹp toggle

Nếu chỉ ghi “bộ gá kèm kẹp toggle” trong yêu cầu báo giá, nhà cung cấp sẽ chọn tạm sản phẩm tiêu chuẩn rẻ nhất, sau đó mới phát hiện vướng hoặc thiếu lực. Tối thiểu, RFP phải bao gồm bản vẽ phôi và dung sai, quy trình, thao tác lắp/rút, tải trọng, nhiệt độ, tia lửa, yêu cầu bám và biến dạng cho phép, điều kiện vận hành, vệ sinh bảo trì, nguồn khí, I/O, yêu cầu khi mất áp suất – tất cả trong cùng một phiên bản. Yêu cầu an toàn không nên chỉ ghi “biện pháp an toàn tổng hợp” mà cần phân tách: nguồn nguy hiểm, trạng thái mong muốn, phương pháp kiểm chứng, phạm vi trách nhiệm.

1. Sản phẩm & quy trình: Loại mã, số hiệu bản vẽ, mặt chuẩn, khối lượng phôi, sai lệch đo thực tế, thứ tự thao tác, đường đi của dụng cụ/súng hàn.
2. Chức năng kẹp: Vị trí tựa, hướng ép, điều kiện bám cần thiết, ngoại lực công đoạn, giới hạn lực ép cho phép, không gian khi mở kẹp.
3. Mã sản phẩm đề xuất: Hãng, model, phiên bản catalog, vị trí đầu kẹp, cánh tay/pad, phương pháp lắp, phụ tùng thay thế.
4. Truyền động & điều khiển: Thủ công hay khí nén, dải áp suất, van, cảm biến, tín hiệu PLC, trạng thái khi bất thường và khi phục hồi.
5. Thử nghiệm & bàn giao: Mẫu thử FAT/SAT, điểm đo, quy tắc đánh giá, đo thực tế chu trình, quy trình bảo trì, file CAD/mạch/bom.

Bảng so sánh báo giá không chỉ gồm giá mà còn phải liệt kê mã sản phẩm đã chọn, giải thích lực kẹp thực tế, điều kiện năng lực giữ, phụ tùng thay thế, thời gian giao hàng, tồn kho tại chỗ, phạm vi thi công, đối tượng thử nghiệm, điều kiện bảo hành. Nếu chưa trả lời, không coi là “tương đương” mà trả lại thành câu hỏi kỹ thuật. Tại nhà máy Thái Lan, đường mua hàng từ hãng nước ngoài, tính tương đương của hàng thay thế, khả năng mua pad thay thế tại chỗ, ngôn ngữ bản vẽ, đào tạo công nhân cũng ảnh hưởng đến giá. Không nên đánh giá kiểu “hàng Thái rẻ”, “hàng nhập an toàn” mà phải so sánh bằng mã sản phẩm và bằng chứng nghiệm thu.

Loại bỏ các chế độ lỗi khi chọn kẹp bằng kiểm tra thiết kế

Trước khi lập đặc tả, hãy mô phỏng toàn bộ thao tác của người sử dụng bộ gá đã hoàn thiện. Công nhân cầm chi tiết, đặt vào locator, đóng kẹp ở tư thế không vướng đầu kẹp, đưa dụng cụ vào, gia công/hàn xong thì lấy ra. Nếu chỉ kiểm tra “có đóng được kẹp không”, sẽ bỏ sót các lỗi như lắp nhầm loại, kẹp kẹt tay, đóng chưa hết, va chạm dụng cụ, lấy chi tiết nóng. Ở bước kiểm tra thiết kế, hãy chồng vị trí người, phôi, gá, dụng cụ, cảm biến lên một sơ đồ động tác cho từng công đoạn, đánh giá riêng biệt khả năng thao tác và nguy hiểm.

Đầu kẹp bị lệch, lỏng, mòn

Nếu kéo dài đầu kẹp tiêu chuẩn bằng vít dài, sẽ chạm sâu vào chi tiết hơn. Tuy nhiên, điểm tiếp xúc chuyển ra đầu cánh tay, tăng nguy cơ cong, lỏng vít. Khi pad mòn, dù tay cầm đóng hết hành trình, trạng thái bám cũng thay đổi. Kiểm tra thiết kế cần vẽ cả kích thước đầu kẹp và bề mặt tiếp xúc ở giới hạn sử dụng, không chỉ lúc mới. Quy định thước kiểm sau thay thế, chỉ dẫn cách điều chỉnh không siết quá mạnh gây biến dạng phôi. Khi bảo trì thay pad tiêu chuẩn, cần xác nhận vị trí kẹp và tiếp xúc thực có trùng nhau không.

Phôi đưa vào được nhưng không lấy ra được

Dù CAD ở trạng thái đóng không vướng, nhưng khi mở, cánh tay, tay cầm, ống hơi, dây cảm biến có thể chắn đường lấy phôi. Khi nhấc chi tiết hàn nóng theo đường chéo, cần kiểm tra góc nào chạm trước bằng mô phỏng hoặc thực tế. Nếu dùng khí nén, thời gian xả khí mở kẹp cũng tính vào chu trình. Nếu công nhân phải đẩy ống hơi để lấy phôi, sau này dễ gây rò rỉ hoặc đứt dây cảm biến. Nếu nguyên nhân không lấy ra được là do locator, không nên tăng kích thước kẹp hay hành trình mà phải điều chỉnh hướng lấy phôi.

Chỉ tín hiệu đóng được kích hoạt trước

Dù đưa tín hiệu “đóng” từ công tắc vị trí vào PLC, chưa chắc phôi đã tựa vào điểm tựa. Nếu phôi mỏng, quên đặt, pad rơi, hoặc phôi dính ba via, cấu trúc chỉ kiểm tra điểm cuối liên kết vẫn có thể phát tín hiệu. Nếu chất lượng công đoạn yêu cầu bám, cần thiết kế xác nhận khe hở hoặc hiện diện độc lập với tín hiệu đóng, trạng thái mâu thuẫn sẽ báo lỗi. Nếu tích hợp vào chức năng an toàn, phải cấu hình và kiểm chứng riêng theo đánh giá nguồn nguy hiểm. Trước khi tăng số điểm tín hiệu, hãy định nghĩa rõ mục đích chứng minh bằng văn bản.

Vẫn còn khí, đồng hồ áp suất về 0

Tùy vị trí van xả, van một chiều, cách đi ống, dù đồng hồ áp suất phía thiết bị về 0, vẫn có thể còn năng lượng gần xy lanh. Khi xả tay, cần quy định hướng di chuyển của phôi, cánh tay, vị trí đặt dụng cụ, điểm đỡ phôi trong quy trình bảo trì. Dù cơ cấu khóa cơ khí giữ kẹp khi mất áp, cũng không thay thế được việc xả áp an toàn. Sau khi thay đổi mạch van, phải thử lại hành vi khi mất điện và mất áp. Vấn đề này không chỉ dừng ở catalog kẹp đơn lẻ mà liên quan đến mạch khí toàn thiết bị và quy trình bảo trì.

So sánh khi mua sắm bắt đầu từ định nghĩa “sản phẩm tương đương”

Khi lấy báo giá từ nhiều nhà sản xuất, người ta thường chỉ dựa vào giá trị khả năng giữ (holding capacity) gần giống nhau để coi là sản phẩm tương đương. Tuy nhiên, các yếu tố như kích thước, góc hoạt động, lỗ lắp đầu kẹp, phạm vi điều chỉnh, không gian chiếm dụng sau khi mở, loại pad có thể sử dụng, vật liệu, nguồn cung cấp linh kiện thay thế, vị trí lắp cảm biến, và cơ cấu khi mất áp suất khí nén đều khác nhau giữa các sản phẩm. Trong bảng so sánh, cần đánh giá từng cột xem “có thực hiện được cùng công việc không”, đồng thời chỉ rõ các linh kiện hoặc bản vẽ cần thay đổi khi thay thế. Nếu chuyển sang phương án B, không nên tự động sử dụng lại các hạng mục FAT đã hoàn thành với phương án A mà không kiểm tra lại. Cần thử nghiệm lại các hạng mục bị ảnh hưởng bởi thay đổi.

Tại các nhà máy ở Thái Lan, sự khác biệt về thời gian giao hàng giữa hàng nhập khẩu và hàng mua tại chỗ cũng là yếu tố cần cân nhắc khi lựa chọn. Tuy nhiên, thông tin tồn kho thay đổi hàng ngày. Trong RFP, hãy yêu cầu cung cấp mã linh kiện, tần suất thay thế dự kiến, số lượng phụ tùng ban đầu, nhà cung cấp tại địa phương và quy trình thay thế, đồng thời quản lý các phản hồi này kèm ngày tháng tại thời điểm báo giá. Nếu chỉ dựa vào giá ban đầu để lựa chọn, có thể dẫn đến việc dừng thiết bị chỉ vì thiếu một pad đầu kẹp. Ngược lại, trước khi mua số lượng lớn linh kiện thay thế, nên thu thập dữ liệu thực tế về mài mòn. Đừng coi điều kiện mua sắm là giá trị cố định, mà hãy xác định thời điểm cần kiểm tra lại như một hạng mục vận hành.

Yêu cầu nhà cung cấp phân biệt rõ trách nhiệm thiết kế tổng thể jig và điều kiện riêng lẻ mà nhà sản xuất clamp đảm bảo. Nếu sử dụng sản phẩm tiêu chuẩn với chiều dài tay đòn ngoài phạm vi cho phép, dù trích dẫn bảng khả năng của nhà sản xuất, cũng không thể đảm bảo hiệu suất của jig hoàn chỉnh. Nếu dung sai của phôi chưa xác định, hãy ghi rõ điều kiện báo giá là giả định, đồng thời thiết lập một “gate” để xác định lại mã sản phẩm sau khi đo thực tế phôi. Như vậy, có thể phát hiện trước các trường hợp “báo giá thì đạt nhưng không đóng được với linh kiện sản xuất hàng loạt” trước khi mua sắm.

Điều kiện nên trì hoãn quyết định mã sản phẩm

Ngay cả khi bản vẽ sản phẩm đã hoàn tất, nếu chưa đo được độ cong ép hoặc khe hở trước hàn ở giai đoạn đầu sản xuất hàng loạt, không nên vội vàng chốt mã clamp. Hãy chọn tạm thời các phương án, đồng thời đưa vào kế hoạch mua sắm một thử nghiệm ngắn với phôi đại diện tại hiện trường để kiểm tra tiếp xúc đầu kẹp, độ bám, biến dạng sau công đoạn. Đặc biệt, khi sử dụng pad nhựa hoặc đầu kẹp dạng lò xo, đừng nhầm lẫn giữa lượng biến dạng đàn hồi có thể hấp thụ và lực thực tế có thể đẩy linh kiện về vị trí quy định. Lượng hấp thụ lớn không phải lúc nào cũng tốt, vì có thể cho phép phôi di chuyển trong quá trình gia công. Hãy ghi lại kích thước và trạng thái của phôi thử nghiệm, lưu cùng với điều kiện giới hạn của model được chọn.

Trong cuộc họp quyết định model cuối cùng, cần kiểm tra riêng biệt: phôi khó ép nhất có bám được không, phôi mỏng nhất có bị lỏng không, vị trí yếu nhất có bị hằn vết không. Nếu không thể dùng một linh kiện để đáp ứng cả ba điều kiện, hãy tách riêng phôi đánh giá. Đối với hàn, kiểm tra cả trạng thái khi mở sau gia nhiệt; đối với lắp ráp, kiểm tra tư thế lực phản công cụ lớn nhất; đối với kiểm tra, kiểm tra tư thế đầu đo tiếp xúc. Dung sai thiết kế không chỉ dựa vào chênh lệch khả năng trong catalogue mà còn phải thể hiện bằng bằng chứng thực tế với phôi xấu nhất và giới hạn sử dụng. Đây là bước xác nhận cuối cùng kết nối giá trị của nhà sản xuất linh kiện với hiệu suất của jig hoàn chỉnh.

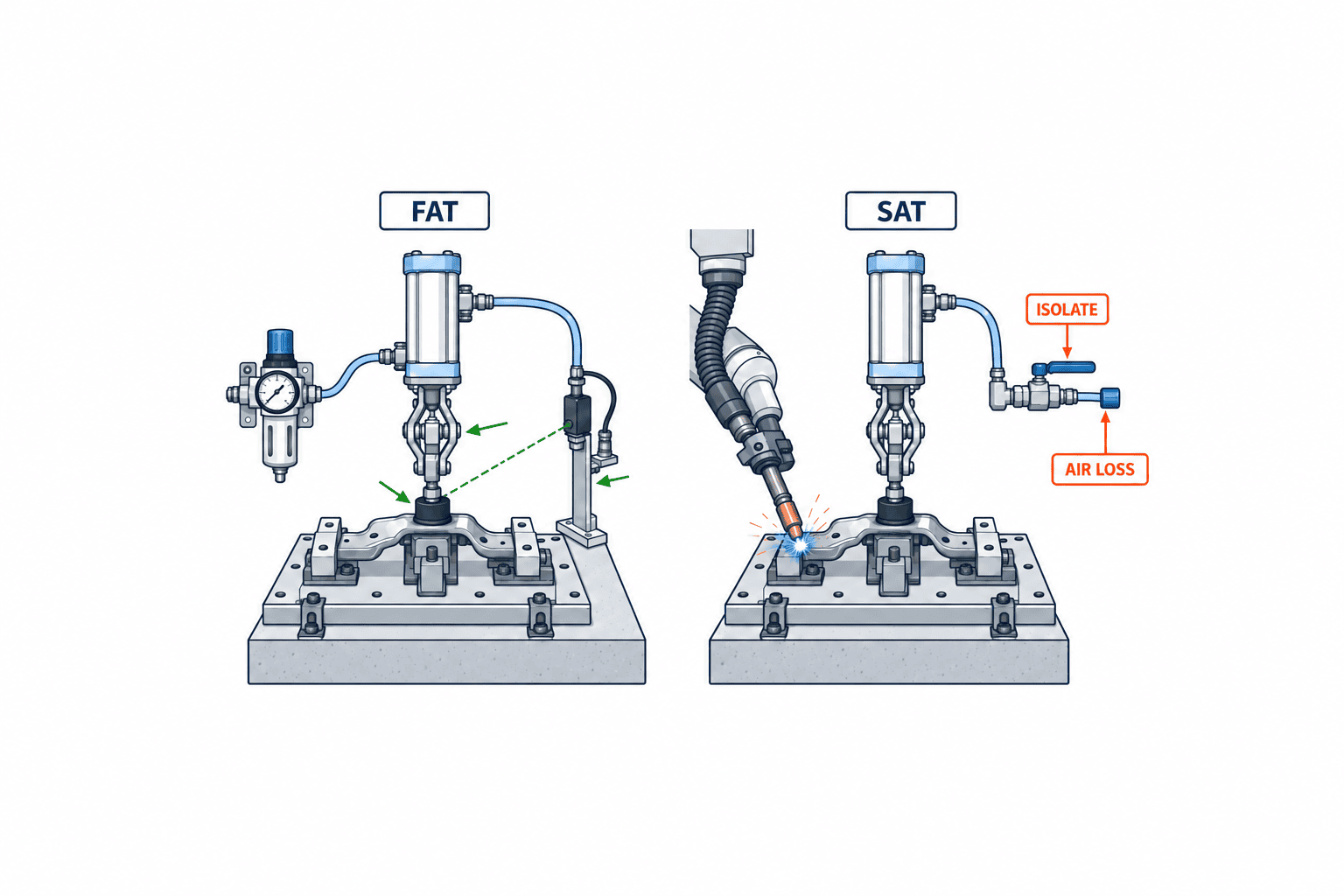

Kiểm chứng ngoài “đóng/mở” trong FAT và SAT

FAT là giai đoạn phía nhà cung cấp chứng minh jig và clamp hoạt động đúng theo yêu cầu kỹ thuật. Sử dụng phôi thực tế hoặc mẫu thử đã biết kích thước để ghi nhận các trạng thái: bám, đóng/mở, tiếp xúc đầu kẹp, va chạm, phạm vi điều chỉnh, tín hiệu cảm biến, thay đổi áp suất, trạng thái khi có sự cố. Cần chuẩn bị phôi đại diện cho dung sai nhỏ nhất/lớn nhất và độ cong, không chỉ thử với sản phẩm đạt. Nếu là loại thủ công, nhiều công nhân đóng cùng trình tự để quan sát sự khác biệt về lực và khả năng quên đóng. Nếu là loại khí nén, thiết kế thử nghiệm dựa trên đánh giá rủi ro với các tình huống như giảm áp suất, mất điện, dừng khẩn cấp, cấp khí lại, thao tác van bằng tay. Không được tái hiện các trạng thái nguy hiểm tại hiện trường mà không có kế hoạch.

SAT kiểm chứng trên thiết bị thực tế, phôi thực tế, súng/công cụ thực tế, mặt lắp jig, áp suất cấp, thiết bị bảo vệ, lối đi của công nhân. Dù cơ cấu đã đạt FAT, kết quả vẫn có thể thay đổi do chiều dài ống khí, tiếp đất, spatter, cáp công cụ, thiết bị lân cận tại hiện trường. Kết quả đạt không chỉ là “hoạt động được”, mà phải liên kết với kết quả gia công/hàn/lắp ráp của phôi và phương pháp đo kiểm. Ví dụ, nếu đánh giá hình dạng sau hàn, cần phân biệt giá trị khi còn kẹp và sau khi mở. Vai trò của jig là giữ cố định trong quá trình gia công, nên để đảm bảo sản phẩm đạt, cần kiểm chứng kết hợp với điều kiện công đoạn.

Không lấy “nhìn thấy OK” làm tiêu chí nghiệm thu

Với các vị trí cần đo lực hoặc vị trí, hãy ghi rõ thiết bị đo, trạng thái hiệu chuẩn, tư thế đo, mẫu thử, quy tắc đánh giá vào RFP. Nếu khó đo, cần thống nhất chỉ số đại diện nào sẽ sử dụng. Chỉ cảm biến đóng clamp không chứng minh được phôi đã bám, nên nếu cần, hãy sử dụng kiểm tra khe hở, gauge, hoặc đo kích thước sau gia công. Các điều kiện như áp suất thực tế hoặc nhiệt hàn không thể thử trong FAT thì ghi chú “chuyển sang SAT”, đồng thời xác định ai và khi nào sẽ quyết định đạt/không đạt. Thay vì chỉ dựa vào số lượng dấu phê duyệt, dữ liệu thực tế có thể tái hiện và ghi nhận model/phiên bản sẽ hữu ích hơn.

Sau khi thay thế có thể trở lại trạng thái ban đầu không?

Nếu chỉ kiểm tra thao tác tại thời điểm nghiệm thu, hiệu suất có thể bị ảnh hưởng ngay khi thay pad đầu kẹp hoặc spindle. Hãy bao gồm kích thước cài đặt khi thay thế, gauge chuẩn, phương pháp siết, chống lỏng, phôi thử, các hạng mục kiểm tra lại vào tài liệu bàn giao. Kiểm tra mài mòn của pin và link, biến dạng tay cầm, lão hóa pad, bám dính spatter hàn. Quyết định dừng sử dụng dựa trên giới hạn của nhà sản xuất và giá trị cho phép của công đoạn. Thay vì đặt chu kỳ thay thế đồng loạt không có cơ sở như “6 tháng thay toàn bộ”, nên ghi nhận số lần sử dụng và trạng thái để cập nhật kế hoạch bảo trì hợp lý hơn.

Quy trình triển khai tại nhà máy Thái Lan: Từ thử nghiệm nhỏ đến nghiệm thu sản xuất hàng loạt

Đầu tiên, hãy xác định tổn thất hiện tại tại một công đoạn đại diện: phôi nổi, lệch vị trí, vết hằn, quên đóng, thời gian setup, sửa lại – vấn đề nào là trọng tâm sẽ quyết định chỉ số đo kiểm trong thử nghiệm. Tiếp theo, ghi nhận điểm tựa và điểm kẹp của jig hiện tại, sự biến động thực tế của phôi. Trước khi so sánh các nhà sản xuất, hãy xác định tải trọng công đoạn, biến dạng cho phép, lối đi thao tác. Thử nghiệm với sản phẩm tiêu chuẩn thủ công, nếu cần thì cân nhắc khí nén và tín hiệu giám sát. Đừng để mục tiêu chỉ là khí nén hóa, mà hãy lưu lại quyết định đầu tư so với phương pháp hiện tại.

Khi thử nghiệm, không nên đại diện tất cả chủng loại chỉ bằng một mã sản phẩm và một pad. Hãy sử dụng phôi ở biên dung sai, cong, trạng thái bề mặt, tư thế đưa vào khác nhau, quan sát cả khi kẹp và sau khi mở. Khi triển khai sản xuất hàng loạt, hãy nhận đầy đủ mã/phiên bản linh kiện, CAD, sơ đồ mạch, PLC I/O, linh kiện thay thế, phương pháp vệ sinh, trạng thái khi hỏng/phục hồi, hồ sơ FAT/SAT. Nếu bảo trì tại chỗ có thể thực hiện thay thế/điều chỉnh thực tế trong SAT, sẽ dễ đảm bảo tính lặp lại ngay cả khi nhà cung cấp không có mặt vào ca đêm. Khi phê duyệt nội bộ, hãy chứng minh mối liên hệ giữa vấn đề và bằng chứng, không chỉ dựa vào “khả năng kẹp lớn”.

Quản lý thay đổi sau khi đóng băng thông số kỹ thuật

Nếu sau khi đạt FAT mà thay đổi chiều dài spindle, pad đầu kẹp, lỗ lắp, vị trí cảm biến, van, cài đặt áp suất, thì ngay cả với cùng mã sản phẩm, trạng thái khi nghiệm thu cũng có thể khác. Hãy ghi lại lý do, chủng loại bị ảnh hưởng, xác nhận lại lực và va chạm, sửa đổi bản vẽ, xử lý linh kiện cũ vào phiếu thay đổi. Đặc biệt với jig hàn, thay đổi hình dạng súng hoặc thứ tự điểm hàn có thể tạo ra tải trọng mới lên clamp. Đừng mặc định “chỉ thay đổi nhỏ nên không cần thử lại”, mà hãy chọn lại các hạng mục FAT hoặc SAT phù hợp để thực hiện lại tùy theo nội dung thay đổi. Nếu xác định trước “ai sẽ phê duyệt sử dụng lại” giữa các bộ phận mua hàng, sản xuất, chất lượng, bảo trì, sẽ tránh được việc sửa chữa tạm thời trong ca đêm bị nhầm lẫn thành thông số kỹ thuật chính thức.

Câu Hỏi Thường Gặp

Có thể sử dụng trực tiếp khả năng giữ của kẹp toggle như lực ép không?

Không thể sử dụng trực tiếp. Khả năng giữ (holding capacity) được định nghĩa là lực bên ngoài mà kẹp có thể chống chịu khi ở trạng thái đóng, trong khi lực ép thực tế (clamping/exerting force) lại bị ảnh hưởng bởi lực thao tác, cơ cấu liên kết, vị trí đầu kẹp, điều chỉnh, đệm tiếp xúc và bản thân phôi. Cần đối chiếu điều kiện đo lường mà nhà sản xuất công bố với cách sử dụng thực tế, và nếu cần thiết, hãy đo lực thực tế trên phôi mẫu.

Kẹp toggle nằm ngang hay thẳng đứng phù hợp hơn cho đồ gá hàn?

Không thể đưa ra lựa chọn cố định cho tất cả trường hợp. Việc lựa chọn phụ thuộc vào đường đi của súng hàn hoặc robot, chiều cao khi mở, thao tác tay cầm, khả năng chống bắn tóe hàn, dễ vệ sinh và hướng lấy phôi ra vào. Cần kiểm tra không chỉ biên dạng khi đóng mà cả biên dạng khi mở của kẹp.

Kẹp toggle khí nén có giữ được phôi khi mất áp suất không?

Điều này phụ thuộc vào từng model và sơ đồ mạch khí. Một số sản phẩm có ghi rõ chức năng khóa cơ khí (mechanical lock) khi mất áp suất, nhưng cần xác nhận kỹ thông số kỹ thuật, điều kiện mài mòn, cũng như hành vi của kẹp khi mất và phục hồi áp suất đối với mã sản phẩm dự kiến sử dụng. Ngoài ra, cần đánh giá riêng xem việc giữ phôi khi mất áp suất có thực sự an toàn cho quy trình hay không.

Cần xác nhận những gì ở FAT và để lại những gì cho SAT?

Ở FAT (Factory Acceptance Test), cần xác nhận các mục như: độ lắp khít của đồ gá, đóng/mở, va chạm, cảm biến, phạm vi điều chỉnh và các trạng thái hỏng hóc điển hình. Ở SAT (Site Acceptance Test), cần xác nhận các yếu tố như: áp suất thực tế, đường đi của dụng cụ, chất lượng sản phẩm, thiết bị bảo vệ, lối đi của công nhân và quy trình bảo trì. Ghi lại các hạng mục chuyển tiếp giữa FAT và SAT cũng như người chịu trách nhiệm đánh giá.

Tổng Kết

Trình tự lựa chọn kẹp toggle là: xác định tiêu chuẩn sản phẩm và tải trọng công đoạn, phân biệt rõ khả năng giữ và lực ép thực tế, so sánh phương thức vận hành và vị trí đầu kẹp, kiểm tra độ dao động và trạng thái khi mất áp suất. Ghi rõ mã sản phẩm và điều kiện thử nghiệm trong RFP, xác nhận cơ cấu ở FAT và xác nhận quy trình, an toàn ở SAT. Nhờ đó, có thể giảm thiểu tình trạng “giá trị catalog đáp ứng nhưng không sử dụng được tại hiện trường”.

Ngay cả khi đang trong giai đoạn so sánh các phương án kẹp cho đồ gá lắp ráp/hàn tại Thái Lan, bạn cũng có thể liên hệ với TOMAS TECH. Chúng tôi có thể cùng bạn cụ thể hóa điều kiện phôi và quy trình, tiêu chí so sánh trong RFP, cũng như các hạng mục nghiệm thu FAT/SAT.
