Hệ thống phát hiện rò rỉ nước làm mát nhà máy: RFP và nghiệm thu

Chỉ lắp một đồng hồ lưu lượng trên đường ống tuần hoàn không đủ để xác nhận mạch nước làm mát kín của nhà máy bị rò: mạch khỏe mạnh cũng luôn luân chuyển một lượng nước lớn. Hệ thống phát hiện rò rỉ nước làm mát có ích cho vận hành phải kết hợp cân bằng nước bổ sung, xu hướng áp suất, số đo ở các nhánh quan trọng và cảm biến ướt gần bơm hoặc bộ trao đổi nhiệt. Bài viết này đi theo một dự án tại nhà máy ở Thái Lan, từ khảo sát, lập RFP đến thử nghiệm FAT, SAT và vận hành.

Trước tiên, xác định đúng mạch nước làm mát

Trong một nhà máy, “nước làm mát” có thể chỉ nước ở tháp giải nhiệt hở, mạch nước lạnh kín từ chiller đến tải, vòng riêng của máy sản xuất hoặc đường cấp bổ sung khẩn cấp. Đối chiếu van, đường bypass, bơm, bình giãn nở, đường nước bổ sung, đường xả và van xả khí trên P&ID với hiện trường. Không thể chỉ dựa vào màu trên bản vẽ để kết luận tất cả đường ống có cùng ranh giới thủy lực. Xả nước theo kế hoạch, lấy mẫu và nạp sau bảo trì đều là chuyển động nước hợp lệ; phải ghi chúng trước khi gọi phần chênh là rò rỉ.

Ở chế độ ổn định, mạch kín thường không cần bổ sung nước bên ngoài liên tục. Tuy vậy, “kín” không có nghĩa là không có lần nạp hoặc xả nào. Hãy tạo đường cơ sở cho lượng nước bổ sung và áp suất theo từng chế độ: sản xuất, khởi động, dừng và bảo trì. Với tháp giải nhiệt hở, nước bổ sung bù cho bay hơi và xả đáy, bên cạnh nước bị cuốn theo và thay đổi lượng nước chứa. Nước bổ sung của tháp tăng không tự động chứng minh mạch kín phía tải bị rò. Cần kiểm tra ranh giới tại bộ trao đổi nhiệt và đường cấp dùng chung.

Hai cân bằng nước không được nhập làm một

Công thức khái niệm của tháp hở là nước bổ sung ≈ bay hơi + xả đáy + nước cuốn theo + rò rỉ ± thay đổi lượng chứa. Với mạch kín, quan sát nước bổ sung trừ lượng xả và lấy mẫu đã ghi nhận, kết hợp áp suất và mức bình giãn nở trong điều kiện vận hành tương đương. Lấy hiệu đơn giản giữa lưu lượng cấp và hồi vốn rất lớn dễ bị ảnh hưởng bởi sai số đồng hồ, nhánh rẽ, bypass và lệch thời gian. Nên đo đường nước bổ sung trước, rồi bổ sung phép đo lưu lượng nhánh và áp suất khi cần trả lời câu hỏi chẩn đoán cụ thể.

EPA WaterSense khuyến nghị kết hợp số liệu đồng hồ, đồng hồ phụ, thiết bị phát hiện rò và kiểm tra trực quan. Hướng dẫn kiểm toán hệ thống phân phối của DOE cũng nói đến đối chiếu lượng cấp với lượng sử dụng xác minh được, đo theo vùng và quản lý áp suất. Đây là nguyên tắc quản lý nước chung, không phải ngưỡng phát hiện được bảo đảm cho mọi mạch kín công nghiệp. Phương án dưới đây cần được thử và hiệu chỉnh tại từng nhà máy.

Chia bài toán thành ba câu hỏi chẩn đoán

Câu thứ nhất: có bất thường không? Câu thứ hai: có thể thuộc nhánh nào? Câu cuối: nước thoát ra ở đâu? Nước bổ sung liên tục hoặc áp suất giảm có thể tạo tín hiệu điều tra. Lưu lượng nhánh, vị trí van, chế độ vận hành và áp suất giúp thu hẹp vùng. Cảm biến điểm, cáp phát hiện nước và kiểm tra hiện trường an toàn giúp xác định vị trí tại phớt bơm, mặt bích hoặc bộ trao đổi nhiệt. Một loại cảm biến hiếm khi giải quyết được cả ba cấp độ.

DOE lưu ý rằng giám sát cố định vẫn cần phương pháp khác để khoanh đúng vị trí rò. Ứng dụng phòng bơm do VEGA công bố kết hợp đo áp suất tại bơm với phát hiện nước trên sàn do phớt hỏng. Đó là ví dụ đo nhiều lớp, nhưng không có nghĩa cùng một bộ thiết bị phù hợp với mọi chất lỏng, độ dốc sàn và điều kiện lắp đặt.

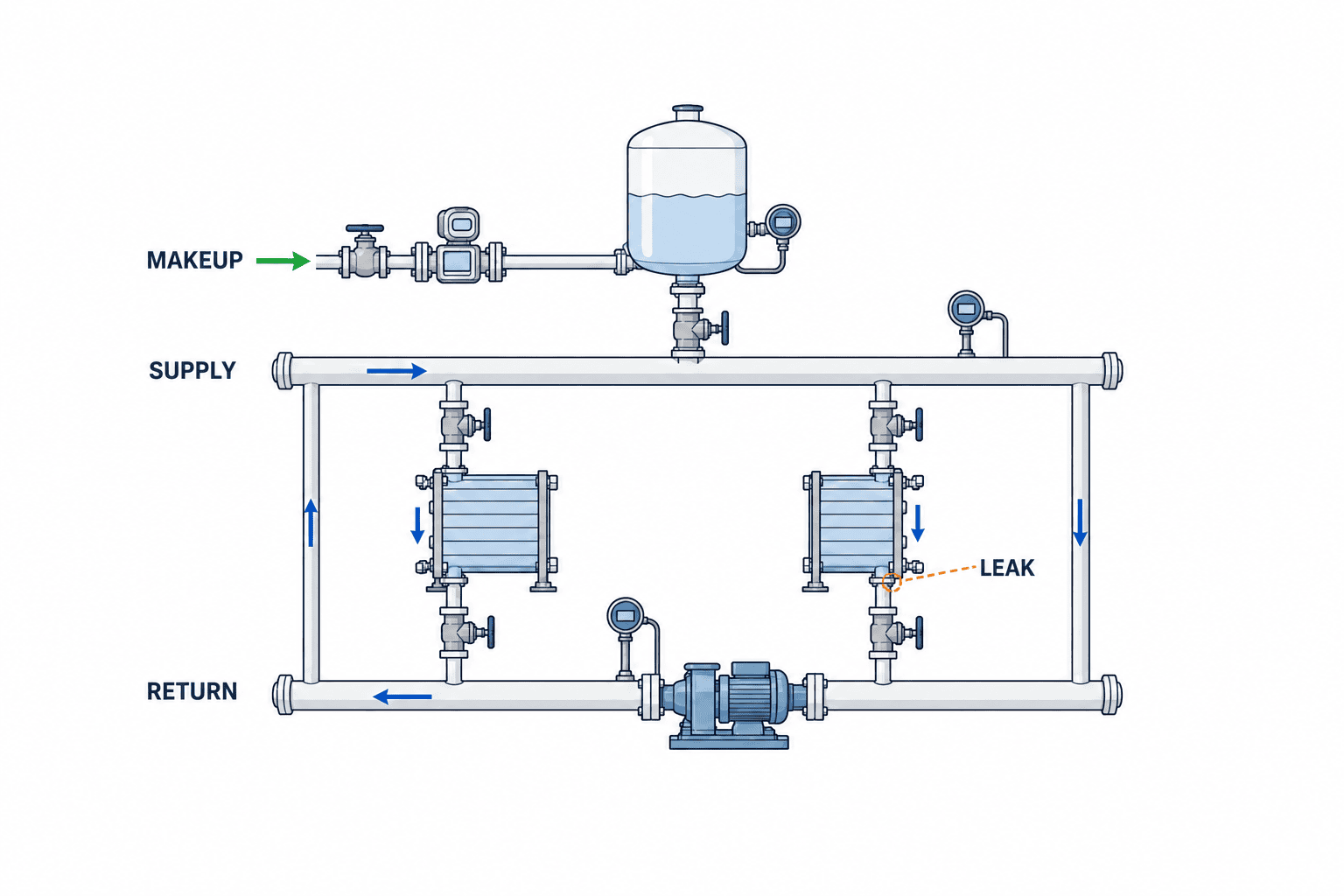

Đo nước bổ sung trước khi nhân rộng đồng hồ

Đồng hồ trên đường nước bổ sung đo lượng nước mới vào mạch, thay vì khối lượng tuần hoàn lớn hơn nhiều. Lưu tổng tích lũy, lưu lượng tức thời và trạng thái van nạp trên cùng mốc thời gian. Phân loại các lần nạp ngắn bình thường theo số lần, thời lượng và thể tích ở từng chế độ. Gắn hoạt động châm hóa chất và bảo trì với nhật ký sự kiện. Tổng số theo tuần không thể phân biệt rò nhỏ suốt đêm với một lần nạp theo kế hoạch. Ngược lại, tần suất lấy mẫu phải dựa trên thời gian phát hiện yêu cầu và chi phí lưu trữ, không phải cứ giữ mọi dữ liệu là tốt.

Khảo sát tất cả lối nước vào. Một header khác, ống mềm tạm, kết nối từ chiller hay bình giãn nở có thể đưa nước vào mà không qua đồng hồ đã chọn. Đồng hồ nằm trước hay sau van cũng làm thay đổi phạm vi quan sát. Nếu đường cấp dùng chung cho mục đích khác, phải tách hoặc tính lượng dùng đó. Bản vẽ điểm đo cần nêu rõ đồng hồ bao gồm và không bao gồm những thể tích nào.

Lắp đồng hồ vào hệ thống cũ phải chọn theo đường ống và thời gian được phép dừng máy. Endress+Hauser giải thích rằng cảm biến siêu âm kẹp ngoài có thể đo từ ngoài thành ống, nhưng khi lựa chọn vẫn phải biết đường kính ngoài, độ dày thành, vật liệu, lớp phủ và dữ liệu liên quan đến tốc độ âm trong chất lỏng. Không cắt ống không đồng nghĩa với bỏ khảo sát. Với dòng bổ sung nhỏ, gián đoạn, hãy kiểm tra dải đo, khả năng đo ở lưu lượng thấp, bước xung, nhiệt độ và yêu cầu lắp đặt của model chào giá; đối chiếu điểm không và tổng lượng trong điều kiện thực tế.

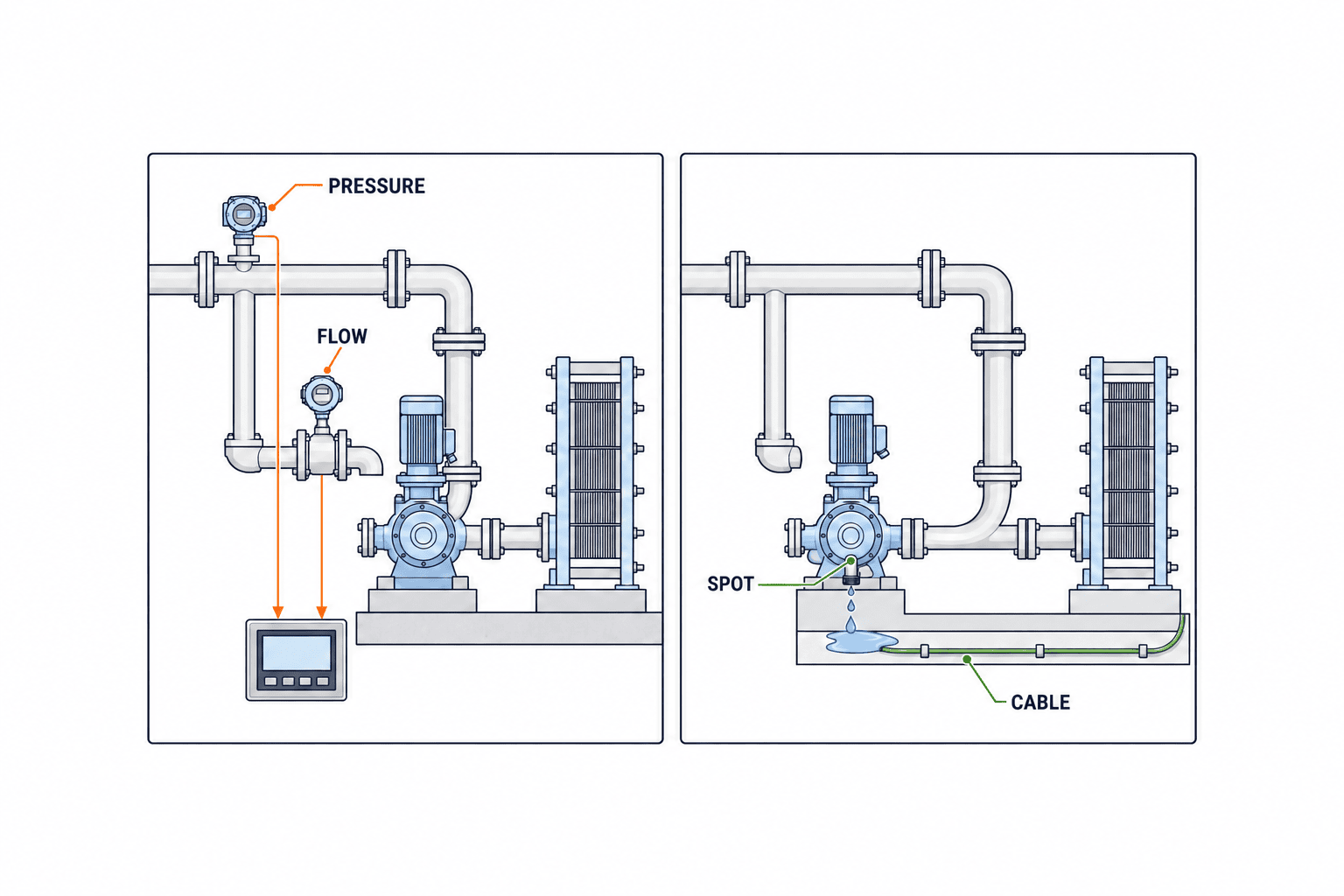

Dùng xu hướng áp suất như chứng cứ hỗ trợ

Áp suất giảm có thể gợi ý rò nhưng không tự chứng minh được. Chu kỳ bơm, van điều khiển, nhiệt độ, áp khí bình giãn nở, xả khí và cao độ cảm biến đều có tác động. Gắn nhãn chế độ vận hành rồi chỉ so sánh những khoảng tương đương. Khi xét áp suất cấp, hồi và nhánh xa, tính cả chênh cao và hiệu chuẩn. Thử suy giảm áp suất khi cô lập mạch phải tuân theo giới hạn thiết bị và quy trình cô lập được phê duyệt.

Tín hiệu xuất hiện đồng thời có giá trị hơn: nước bổ sung thường xuyên hơn và áp suất hồi phục chậm trong cùng chế độ đáng để ưu tiên kiểm tra. Nếu chênh áp đổi theo tải mà không có nước bổ sung, trước tiên kiểm tra điều khiển bơm và van. Đồng bộ đồng hồ thời gian ở PLC, gateway và máy chủ, đánh dấu mẫu bị mất; nếu không, dữ liệu đến chậm có thể khiến kết quả trông như xuất hiện trước nguyên nhân.

Chọn nhánh cần đo bằng mức rủi ro

Lắp đồng hồ ở mọi nhánh có thể tốn kém mà không tăng khả năng chẩn đoán. Xếp ưu tiên theo lịch sử rò, tuổi ống, khả năng tiếp cận, hậu quả dừng sản xuất và các lần nạp bất thường. Có thể gộp một cụm bộ trao đổi nhiệt thành một nhánh, nhưng tách một máy trọng yếu nếu dừng máy gây thiệt hại lớn. Thử trước ở header và một số nhánh quan trọng là cách triển khai theo giai đoạn, không phải số lượng bắt buộc. Chỉ thêm điểm sau khi chỉ ra tình huống rò mà giai đoạn đầu không phát hiện được.

Nếu so lưu lượng cấp và hồi của nhánh, phải tích phân trên cùng cửa sổ thời gian, căn chỉnh hiệu chuẩn và ranh giới thủy lực. Bypass, đường xả hoặc liên thông nằm giữa hai đồng hồ làm thay đổi ý nghĩa của hiệu số. Nếu hiệu số tương đương độ không đảm bảo đo tổng hợp, hãy kết luận “chưa đủ bằng chứng” và đối chiếu nước bổ sung, áp suất, cảm biến ướt. Phép đo phục vụ điều khiển năng lượng và phép đo chẩn đoán rò có thể cần hiệu năng ở vùng lưu lượng thấp, thời gian phản ứng khác nhau. Bài giám sát lưu lượng nước làm mát bàn về thiết kế điểm đo nói chung; ở đây tập trung vào quyết định rò của mạch kín.

Đặt cảm biến điểm và cáp theo đường nước thoát thực tế

Cảm biến điểm phù hợp chỗ trũng, khay hứng hoặc dưới phớt bơm. Cáp cảm biến có thể bao phủ một dãy thiết bị hoặc đường ống dài hơn. Khảo sát độ dốc sàn, rãnh thoát, lớp cách nhiệt, nước ngưng, nước vệ sinh và lối xe đẩy. Cảm biến ướt nhiều khi không tự phân biệt nước làm mát với nước ngưng điều hòa hay nước rửa. Đặt tại nơi bảo vệ được tài sản quan trọng và nhân viên có thể kiểm tra, làm sạch, thay thế.

Rò bên trong bộ trao đổi nhiệt có thể không làm ướt sàn. Trường hợp này cần đánh giá sự chuyển chất lỏng giữa hai phía, quan hệ áp suất, nước bổ sung và đặc tính chất lỏng riêng. Đây là mục tiêu khác với giám sát chất lượng nước tháp giải nhiệt. Không nên quảng bá rằng cáp sàn phát hiện mọi hư hỏng bên trong. Hãy ưu tiên đường rò có thể ảnh hưởng tủ điện, sản phẩm hoặc sản xuất, thay vì lấy số cảm biến làm KPI.

Thiết kế cảnh báo tách khỏi hành động xử lý

Ô màu đỏ trên màn hình chưa phải kế hoạch phản ứng. Quy định thiết bị, điều kiện kích hoạt, độ trễ, điều kiện xóa, mức ưu tiên, người nhận, thời gian xác nhận và nhật ký. Xác nhận đã nhận thông báo không đồng nghĩa đã sửa xong. Mất dữ liệu, hỏng cảm biến hay không rõ trạng thái van cần mã chất lượng riêng, không được hiện “bình thường”. Phải nêu ca đêm gọi ai, ai được cô lập nhánh và ai được quyết định dừng sản xuất.

Lấy ngưỡng ban đầu từ dữ liệu nền của nhà máy. Quy tắc có thể là vẫn cấp bổ sung khi dừng, số lần nạp tăng trong cùng chế độ, hoặc cấp bổ sung đồng thời áp suất giảm; loại trừ sự kiện bình thường có ghi nhận. Không có một con số ngưỡng chung để sao chép. Trong thời gian chạy thử, đối chiếu mọi cảnh báo với nhật ký công việc và lượng hóa báo sai, bỏ sót, độ trễ trước khi duyệt ngưỡng chính thức.

Van đóng tự động có thể giảm hư hại, nhưng đóng nhầm có thể cắt làm mát khỏi máy sản xuất. Tách mạch được phép đóng tự động khỏi mạch chỉ nên báo người vận hành. Xác nhận vị trí an toàn khi mất điện, khả năng khôi phục thủ công, va đập áp suất, liên động dừng khẩn, dòng chảy ngược và ranh giới mà van thực sự cô lập được. Điều kiện tai nạn không thể thử an toàn ngoài hiện trường nên được mô phỏng và thử van riêng, thay vì cố tạo một lần rò nguy hiểm.

Khảo sát hiện trường trước khi chọn sản phẩm

Khi đi khảo sát, đánh dấu chỗ P&ID khác đường ống thực, vị trí bypass thường dùng, lối nước bổ sung, bình giãn nở, đường xả và điểm lấy mẫu. Thu lịch bơm, ca sản xuất, ngày nghỉ cuối tuần và vệ sinh. Nếu chưa có xu hướng nước bổ sung, dùng đồng hồ tạm hoặc ghi số thủ công để xây đường cơ sở. Kiểm tra nước ngưng, dấu rò cũ, tuyến cáp, không gian bảo dưỡng, I/O PLC còn trống, mạng và nguồn điện. Báo cáo khảo sát phải để lộ van và ranh giới chưa xác minh, không chỉ đính ảnh đẹp.

Sau khảo sát, viết ít nhất ba tình huống cụ thể: mặt bích của nhánh dừng bị rò nhẹ, phớt bơm rò xuống sàn, và nước qua vách bộ trao đổi nhiệt sang mạch khác là ví dụ. Với mỗi tình huống, ghi tín hiệu dự kiến thay đổi đầu tiên, điều kiện bị mù, nơi kiểm tra, thời gian phát hiện cần thiết và người xử lý. Chỉ sau đó mới chọn cảm biến. RFP không có tình huống sẽ nhận được bảng giá số lượng thiết bị và màn hình nhưng thiếu tiêu chí nghiệm thu chung.

Ở bước này, sản xuất, bảo trì, chất lượng, an toàn và IT nên cùng xem một bản vẽ. Sản xuất xác nhận khi nào được dừng máy; bảo trì xác định van nào có thể đóng; chất lượng quyết định phải cách ly sản phẩm nào nếu nước chạm vào; an toàn kiểm tra nước rò có thể đến thiết bị đang mang điện không; IT xác nhận cảnh báo đến đúng người bằng cách nào. Nếu một bộ phận tự chọn điểm đo, cảm biến có thể làm việc đúng nhưng không ai xử lý được khi mất điện hoặc mạng. Ghi đường ống chưa xác minh và trách nhiệm chưa giao thành việc tồn đọng, giải quyết trước khi lắp.

Viết RFP thành thông số có thể thử

Thử tương thích môi chất trước khi chọn cảm biến

Không gọi mọi môi chất là “nước”. Chất chống ăn mòn, diệt khuẩn, glycol và nước khử ion có thể ảnh hưởng nguyên lý cảm biến. RLE nêu rõ cáp cảm biến chất lỏng dẫn điện của họ nhận biết được các hỗn hợp propylene-glycol/nước trong phạm vi mà hãng quy định, nhưng không phát hiện được nước khử ion tinh khiết hoặc chất lỏng không dẫn điện. Đây là thông tin của sản phẩm đó, không áp dụng chung cho mọi hãng. Yêu cầu từng nhà thầu thử bằng mẫu môi chất thực hoặc mẫu đại diện, kể cả công thức dự kiến thay đổi.

Xem xét vệ sinh và phục hồi bên cạnh độ nhạy. Cáp sàn có thể gặp dầu, bụi và chất tẩy. Bố trí sao cho tháo kiểm tra, làm sạch và thay an toàn. Một vùng phát hiện quá rộng chỉ cho biết có ướt nhưng khó tìm điểm; quá nhiều vùng nhỏ lại tăng dây và công bảo trì. Chia vùng theo đường nước chảy và lộ trình kiểm tra, chẳng hạn “dưới bơm A” và “dãy trao đổi nhiệt”.

Một bộ điều khiển của RLE minh họa việc nối cáp hoặc cảm biến điểm vào BMS qua Modbus RTU hay BACnet MS/TP. Có giao thức trong catalogue không bảo đảm PLC hiện có nhận đủ tag rò, đứt cáp, mất liên lạc và thời gian sự kiện. Liệt kê tag trong RFP rồi thử trọn đường truyền tại FAT. Chỉ cho phép ghi lệnh vào điều khiển sau khi phương án cô lập được phê duyệt.

Ghi rõ loại rò mà thiết kế không phát hiện

Mỗi phương pháp có điểm mù: cảm biến sàn bỏ qua rò bên trong, đồng hồ bổ sung bỏ qua đường vào chưa đo, áp suất chịu ảnh hưởng nhiệt độ và điều khiển, còn hiệu lưu lượng nhánh có thể nhỏ hơn độ không đảm bảo đo. Ghi rõ giới hạn này như phạm vi áp dụng của thiết kế, không đẩy thành “lỗi nhà cung cấp” mơ hồ. Chuẩn bị tuyến kiểm tra, lấy mẫu và cô lập được phê duyệt khi cảnh báo không xác định được vị trí, để nhân viên không buộc phải dừng máy thiếu an toàn ngay sau một tín hiệu.

Đính kèm ranh giới đã xác nhận, cỡ và vật liệu ống, cách nhiệt, môi chất, nhiệt độ, thời gian được dừng máy, điện, mạng và phân định trách nhiệm giao diện. Thay câu “phát hiện rò thời gian thực” bằng tình huống cụ thể, thời gian phát hiện, sự kiện bình thường cần loại trừ và người nhận. Nếu yêu cầu tỷ lệ báo sai, xác định kỳ đánh giá và mẫu số. Phân biệt độ chính xác theo phần trăm giá trị đọc với phần trăm toàn thang; yêu cầu năng lực tại vùng lưu lượng thấp thực tế.

Liệt kê cảm biến, gá lắp, dây, tủ, gateway, đồng bộ giờ, lưu lịch sử, hiển thị, quyền truy cập, sao lưu, bản vẽ hoàn công, đào tạo, phụ tùng và hỗ trợ. Căn chỉnh tên tag và định dạng xuất với PLC/SCADA cũ. Nếu dùng cloud, nêu cách cảnh báo tại chỗ hoạt động khi mất mạng và cách hiển thị khoảng trống dữ liệu so với dữ liệu điền bù sau kết nối. Tách đọc dữ liệu khỏi ghi lệnh vào mạng điều khiển.

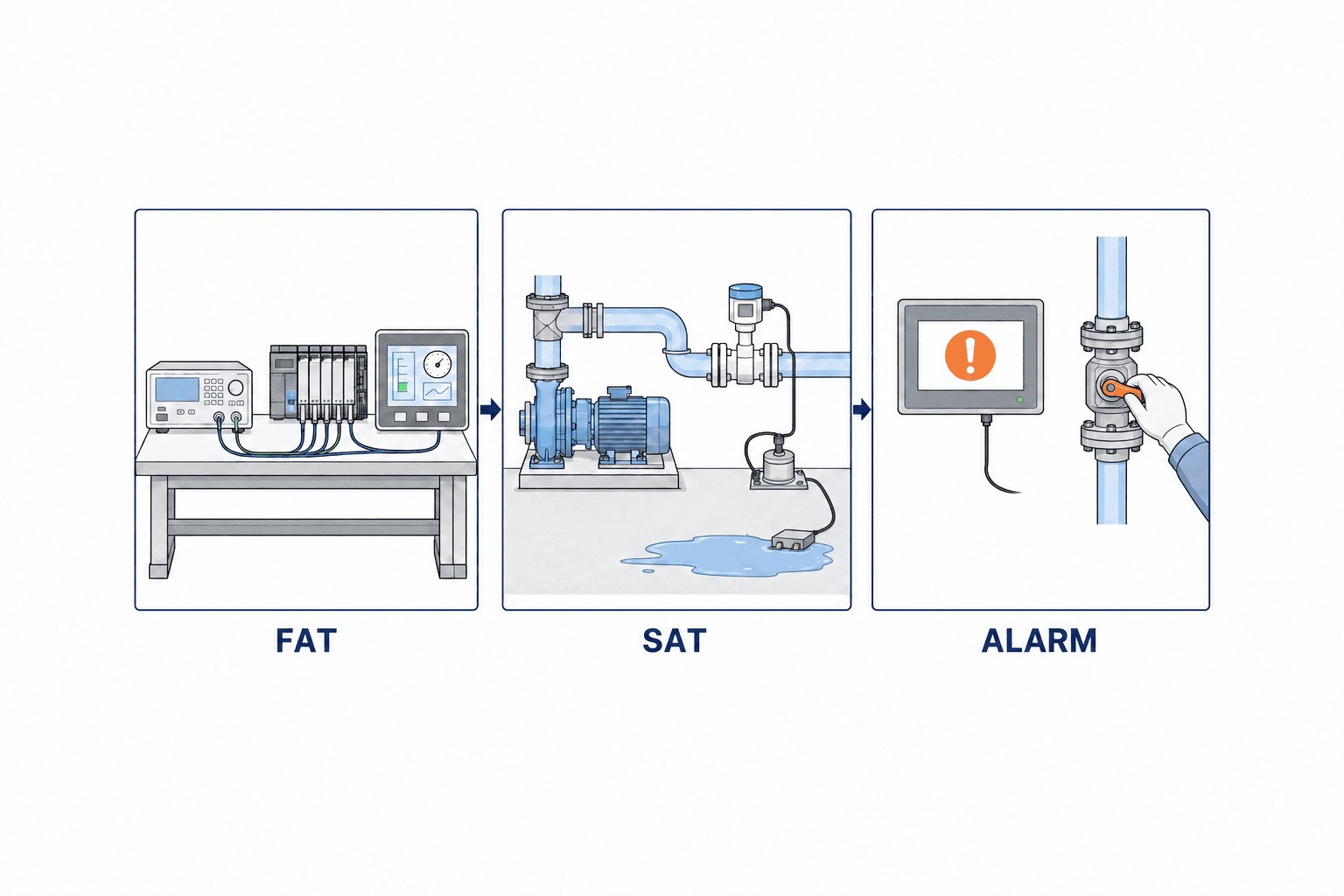

Chứng minh bằng FAT và SAT

Tại FAT trước giao hàng, đưa tín hiệu giả lập lưu lượng, áp suất, mức và sự cố. Thử lần nạp bình thường, cấp liên tục, áp suất mất, dây cảm biến đứt và mạng mất. Xác nhận tên thiết bị đúng, thông báo, xác nhận, phục hồi và lưu vết. Thử công thức, đơn vị, cửa sổ thời gian, đồng hồ và tệp xuất. FAT không chứng minh cảm biến đã đặt đúng trên hệ thống ống thực.

Tại SAT, đối chiếu số đo với ống, chất lỏng và chế độ vận hành thực. Cho van cấp bổ sung hoạt động theo quy trình an toàn đã duyệt rồi đối chiếu trạng thái và lưu lượng. Dùng thử làm ướt mô phỏng được phép để kiểm tra phản ứng và phục hồi sau vệ sinh của cảm biến điểm/cáp. Ghép biến động áp suất với lúc bơm chạy, chuyển van, dừng. Không cần cố tạo rò nguy hiểm. Sản xuất và bảo trì phải duyệt cách thử, gồm khóa nguồn, cô lập và khôi phục khi có liên quan. Bài thử ảnh hưởng sản xuất đưa vào ca dừng đã thống nhất.

Đạt SAT không chỉ là đèn sáng: ghi thời gian phát hiện, gửi đến người nhận, quyền xử lý, nhật ký, reset, cách xử lý báo sai và việc đội bảo trì thực hiện được quy trình. Nêu rò bên trong hay chế độ đặc biệt chưa thể thử và cách kiểm tra sau này. Giao người và hạn cho vấn đề tồn đọng; lưu log làm chuẩn khi chỉnh ngưỡng về sau.

So sánh chi phí theo phạm vi bảo vệ

Tách chi phí khảo sát, thi công ống/điện, thiết bị, tích hợp, màn hình, thử nghiệm, đào tạo và bảo trì. Việc phải cắt ống, I/O còn trống hay phải dừng máy ban đêm đều đổi báo giá. Không so một pilot chỉ có đồng hồ nước bổ sung với hệ thống có đồng hồ nhánh, áp suất, cáp và van đóng bằng đơn giá một điểm. Bắt đầu từ thiết bị cần bảo vệ và thời gian tối đa được phép phát hiện, rồi yêu cầu các phương án theo giai đoạn. Bài viết không khẳng định giá thị trường hay thời gian hoàn vốn.

Với mỗi báo giá, so thể tích bao phủ, tình huống phát hiện được, điểm dễ bỏ sót, phần phải dừng máy, ranh giới trách nhiệm, chi phí hiệu chuẩn và thay thế. Có phòng bơm chỉ cần báo ướt sàn; bộ trao đổi nhiệt trọng yếu có thể cần nhiều dữ liệu hơn để tìm nguồn nhanh. Yêu cầu nhà thầu ghi rõ những gì không phát hiện được. Để lập bản đồ nước toàn nhà máy, xem hướng dẫn giám sát lượng nước sử dụng.

Tránh một giá gộp “trọn gói lắp đặt”. Tách thiết bị, giá đỡ, dây, sửa tủ điều khiển, chạy thử và đào tạo cho từng điểm. Hai ống cùng đường kính có thể cần công khác nhau do phải tháo và phục hồi cách nhiệt, làm việc trên cao, xuyên khu vực chống nước hoặc đứng gần máy đang chạy. Chi phí phần mềm cần bao gồm quyền sửa quy tắc cảnh báo, thời gian lưu lịch sử, xuất dữ liệu và phục hồi khi sự cố. Hợp đồng bảo trì cần nêu ai thử cảm biến, phải cung cấp log nào khi báo sai lặp lại và cam kết thời gian đến hiện trường. Giá đầu tư thấp nhưng không hoạt động nhiều ngày sau lỗi có thể không bảo vệ được thiết bị cần thiết.

Triển khai theo giai đoạn không chỉ là mua phương án rẻ nhất trước. Giai đoạn một ghi nước bổ sung và sự kiện vận hành để tìm thời điểm, nhánh hoặc máy gây nạp nước không giải thích được. Giai đoạn hai thêm áp suất hoặc lưu lượng nhánh để phân biệt nguyên nhân. Giai đoạn ba đặt cảm biến điểm hay cáp tại nơi nước thoát sẽ gây thiệt hại lớn. Mỗi giai đoạn phải nói rõ điểm đo mới giúp thay đổi quyết định nào. Tuy nhiên, rò ngay trên tủ điện có thể cần cảm biến tại chỗ ngay, không chờ tích lũy đường cơ sở. Ưu tiên theo hậu quả và an toàn hiện trường.

Đánh giá 30 ngày đầu sau vận hành

Đối chiếu nước bổ sung và cảnh báo với hồ sơ bảo trì mỗi ngày. Nếu châm hóa chất theo kế hoạch tạo cảnh báo, sửa phân loại sự kiện thay vì nới mọi ngưỡng. Nếu nước vệ sinh làm ướt cáp, xét lại vị trí và tấm chắn. Nếu mất mạng tạo khoảng mù, cân nhắc lưu dữ liệu tại chỗ hoặc còi độc lập. Xem thời gian xác nhận, thời gian định vị, nguyên nhân báo sai, hoàn thành sửa chữa và tái diễn, thay vì chỉ đếm số cảnh báo.

Đưa thử làm ướt mô phỏng, kiểm tra điểm không và tổng lượng đồng hồ, tính hợp lý của áp suất, danh sách người nhận và phục hồi sao lưu vào kế hoạch bảo trì. Chu kỳ hiệu chuẩn và thay thế theo hướng dẫn nhà sản xuất đã chọn và điều kiện hiện trường. Cập nhật danh sách tag cùng ranh giới phát hiện mỗi khi sửa ống. Gắn từng cảm biến với tình huống ban đầu để người vận hành kế tiếp biết lý do lắp nó.

Hồ sơ sự cố cần nhiều hơn thời điểm cảnh báo. Ghi người phát hiện đầu tiên, vị trí nước quan sát được, trạng thái bơm và van ngay trước đó, lượng nước bổ sung, thao tác cô lập, ảnh hưởng sản xuất, điểm sửa và giá trị sau khởi động lại. Nếu kèm ảnh, ghi vị trí chụp để sau này đọc được số ống. Hồ sơ giúp phân biệt tái phát cùng chỗ với vấn đề ở nhánh mới. Trên màn hình, tách “nghi rò” và “đã xác nhận rò”; đừng đánh dấu sửa xong khi chưa xác minh nguyên nhân.

Mỗi lần đổi ngưỡng cần giữ giá trị cũ và mới, lý do, người duyệt và thời điểm áp dụng. Tắt cảnh báo tạm thời phải có thiết bị, thời gian bắt đầu-kết thúc dự kiến và tuyến kiểm tra thay thế. Tắt vô hạn có thể che rò nhỏ. Xem ngày nghỉ dài và độ ẩm cao mùa mưa có cần cách đánh giá khác đường cơ sở ngày thường không. Sau khi cảm biến bị ướt, kiểm tra bẩn, hỏng và đứt cáp trước khi đưa lại vào giám sát. Hệ thống qua SAT chỉ tiếp tục hữu ích nếu quy trình phục hồi được thực hiện.

Câu hỏi thường gặp

Chỉ nhìn lưu lượng tuần hoàn có biết nước làm mát rò không?

Trong nhiều trường hợp không phân biệt được dòng bình thường với dòng rò. Phải kết hợp nước bổ sung, áp suất, trạng thái vận hành và cảm biến tại chỗ. Khi so cấp/hồi của nhánh, cần tính độ không đảm bảo đo và ranh giới ống chính xác.

Có thể lắp cho ống hiện hữu mà không dừng máy không?

Đồng hồ kẹp ngoài và cảm biến sàn có thể giảm việc cắt ống, nhưng vẫn cần khảo sát, lắp đặt, hiệu chuẩn, điện, truyền thông và tiếp cận an toàn. Cảm biến trong ống hoặc van đóng có thể đòi hỏi dừng máy.

Nước bổ sung tăng có luôn là rò không?

Không. Trước hết loại trừ nạp sau bảo trì, xả khí, lấy mẫu, xả và hoạt động đã lên kế hoạch. Bay hơi cùng xả đáy thuộc cân bằng bình thường của tháp hở, không chứng minh mạch kín rò.

Hệ thống phát hiện rò có giá bao nhiêu?

Giá phụ thuộc điều kiện ống, loại đồng hồ, số nhánh, tích hợp PLC, phạm vi thông báo/cô lập, thử nghiệm và đào tạo. Hãy xin các phương án dựa trên cùng tình huống và tiêu chí nghiệm thu trước khi so giá.

FAT khác SAT ở điểm nào?

FAT thử tín hiệu mô phỏng, logic, cảnh báo và lịch sử trước giao hàng. SAT thử ống, môi chất, chế độ và người nhận thực tại nhà máy. Cả hai cần ghi trình tự cô lập an toàn và điều kiện chưa thể thử.

Tóm tắt

Hệ thống phát hiện rò của mạch nước làm mát kín bắt đầu bằng ranh giới đã kiểm tra. Nước bổ sung và áp suất nêu bất thường; phép đo nhánh chọn lọc và cảm biến tại chỗ giúp thu hẹp, xác định vị trí; quy trình xử lý giúp giảm hư hại. Quy định yêu cầu theo tình huống trong RFP và chứng minh bằng FAT/SAT. Luôn tách bay hơi, xả đáy của tháp hở khỏi mất nước của mạch kín.
