Khi triển khai giám sát lưu lượng nước làm mát tại một nhà máy ở Thái Lan, quyết định đầu tiên không phải là model đồng hồ. Cần xác định thiết bị nào phải được bảo vệ, phải phát hiện thiếu lưu lượng trong bao lâu và ai sẽ xử lý cảnh báo. Đồng hồ tổng tại đầu ra bơm không cho biết từng bộ trao đổi nhiệt có nhận đủ nước hay không. Nhưng lắp đồng hồ trên mọi nhánh lại làm tăng chi phí xây lắp và bảo trì. Bài này trình bày một quy trình từ khảo sát đường ống hiện hữu, chọn điểm đo và công nghệ, đến cảnh báo, thử nghiệm PoC, yêu cầu chào giá RFP, FAT và SAT.
Hãy tách mục tiêu này khỏi quản lý chất lượng nước tháp giải nhiệt và kế toán nước toàn nhà máy. Lưu lượng tuần hoàn cho biết nước có đến thiết bị hay không; lưu lượng nước cấp bù cho biết cân bằng nước của tháp. Riêng lưu lượng cũng không chứng minh hiệu quả truyền nhiệt. Cần xem đồng thời nhiệt độ cấp/hồi, áp suất, trạng thái bơm và van. Bộ Năng lượng Hoa Kỳ (DOE) coi làm mát quá trình là hệ thống quan trọng để duy trì nhiệt độ, chất lượng và thông số sản phẩm. Các ngưỡng và phép tính dưới đây chỉ là ví dụ thiết kế; giá trị thực tế phải lấy từ yêu cầu của nhà sản xuất thiết bị và thử nghiệm tại chỗ.
Phân biệt ba mục tiêu trước khi lắp giám sát lưu lượng nước làm mát
Yêu cầu “hiển thị nước làm mát” rất dễ trở thành một màn hình đầy số mà không ai biết phải làm gì khi bất thường. Hãy tách bảo vệ thiết bị, ổn định chất lượng sản phẩm và quản lý nước/điện. Mỗi mục tiêu cần vị trí đo, chu kỳ dữ liệu và mức ưu tiên cảnh báo khác nhau.
Bảo vệ thiết bị: đo thời gian dưới lưu lượng tối thiểu
Lò, máy ép nhựa, máy nén khí và máy laser có thể dừng hoặc hỏng nếu thiếu nước làm mát. Không nên biến mọi dao động tức thời thành lệnh dừng. Vài giây thay đổi khi chuyển bơm khác với thiếu lưu lượng kéo dài vì lọc rác tắc. Đội bảo trì, sản xuất và nhà chế tạo cần thống nhất lưu lượng cho phép thấp nhất, thời gian duy trì, điều kiện máy đang chạy và cách phản ứng. Nếu có liên động an toàn, phải thiết kế và thẩm định theo yêu cầu an toàn áp dụng, tách khỏi cảnh báo thông thường trên màn hình. Dashboard không thay thế chức năng an toàn.
Chất lượng: xem lưu lượng và chênh lệch nhiệt độ theo cùng thời gian
Ngay cả khi lưu lượng nằm trong dải thiết kế, nước vào nóng hơn vẫn có thể làm mát không đủ. Ngược lại, lưu lượng giảm nhẹ không chứng minh đã phát sinh lỗi sản phẩm nếu tải quá trình đang thấp. Công suất truyền nhiệt phía nước có thể ước tính bằng khối lượng riêng × nhiệt dung riêng × lưu lượng thể tích × chênh lệch nhiệt độ. Tổn thất nhiệt, pha trộn và sai số đo khiến kết quả không thể dùng trực tiếp làm tiêu chí nghiệm thu sản phẩm. Hãy đối chiếu với nhiệt độ sản phẩm và hồ sơ lỗi.
Nước và điện: không nhầm tuần hoàn với cấp bù
Mét khối nước tuần hoàn mỗi giờ và mét khối nước bổ sung vào tháp là hai chỉ số khác nhau. Tuần hoàn vận chuyển nhiệt; cấp bù bù lại lượng bay hơi, xả đáy, cuốn theo gió và rò rỉ. DOE khuyến nghị đo nước cấp bù và xả đáy cùng với độ dẫn điện. Chỉ có đồng hồ trên vòng tuần hoàn không chứng minh tiết kiệm nước; chỉ có đồng hồ cấp bù không xác nhận đủ nước qua bộ trao đổi nhiệt. Xem thêm hướng dẫn giám sát nước sử dụng của nhà máy và giám sát chất lượng nước tháp giải nhiệt.
Chọn điểm đo trên đường ống từ P&ID và khảo sát hiện trường
Trên sơ đồ P&ID, lần theo bơm, tháp giải nhiệt, bộ trao đổi nhiệt, ống góp, nhánh, bypass, van một chiều và bộ lọc. Sau đó đi kiểm tra thực tế. Nhánh mở rộng không có trên bản vẽ, bypass thường mở, van cách ly đang đóng hoặc bơm dự phòng không dùng có thể khiến dòng thực tế khác thiết kế. Chọn đồng hồ chỉ từ bản vẽ có thể đo nhầm dòng nước.
Điểm đầu tiên phải giúp khoanh vùng nguyên nhân
Ứng viên gồm ống chính sau bơm, nhánh cấp cho thiết bị quan trọng, đầu vào bộ trao đổi nhiệt và đường cấp bù tháp. Hãy hỏi: nếu số đo giảm, kỹ thuật viên sẽ kiểm tra gì tiếp theo? Lưu lượng ống chính giảm gợi ý bơm, đầu hút, van chính hoặc lọc chung. Nhưng lưu lượng tổng bình thường vẫn có thể đi cùng một nhánh bị bóp van. Đo độc lập nhánh phục vụ thiết bị có hậu quả dừng máy lớn.
Nếu nhiều bộ trao đổi nhiệt mắc song song, đồng hồ tổng ở ống góp cấp và hồi không chứng minh được tỷ lệ chia giữa các nhánh. Đo riêng nhánh quan trọng hoặc kết hợp chênh áp, nhiệt độ và độ mở van để chẩn đoán. Kỳ vọng một đồng hồ phát hiện mọi lỗi dẫn đến cả báo giả lẫn bỏ sót.
Ghi điều kiện vận hành trước khi chọn model
Phiếu khảo sát cần có lưu lượng thường, nhỏ nhất, lớn nhất; đường kính danh định và đường kính trong thực; vật liệu, bề dày thành, lớp lót; độ dẫn điện, tỷ lệ glycol; nhiệt độ, áp suất; bọt khí và chất rắn. Ghi cả độ dày cách nhiệt, mặt ngoài ống, chiều dài đoạn thẳng, khoảng cách đến co/van, nguồn điện, tuyến cáp, ngập nước và ngưng tụ. Nếu nhãn ống khác bản vẽ hoàn công, đo thực tế. Với ống lớn, giàn giáo, phục hồi cách nhiệt, hàn và thời gian dừng có thể tốn hơn bản thân đồng hồ.
Ống ngang không đầy, đỉnh cao đọng khí và vùng rối ngay sau bơm cần đặc biệt lưu ý. Không áp dụng một quy tắc “5D” cho mọi sản phẩm. Đoạn thẳng yêu cầu phụ thuộc phương pháp, model, phụ kiện phía trước và chức năng bù riêng. Tài liệu lắp đặt của Yokogawa phân biệt co, van và nhánh. Hãy so kích thước tại chỗ với hướng dẫn đúng model trước khi đặt hàng.
Chọn đồng hồ nước làm mát: siêu âm kẹp ngoài hay điện từ?
Siêu âm kẹp ngoài là ứng viên tốt khi không thể dừng ống hiện hữu. Đầu dò bên ngoài có thể tránh cắt ống và xả nước. Nghiên cứu tình huống của Emerson/FLEXIM tại nhà máy thép Pomina 3 ở Việt Nam mô tả lắp bổ sung trên đường nước làm mát của dây chuyền cán vận hành liên tục. Thành công đó không bảo đảm độ chính xác trên một đường ống khác. Vật liệu, độ dày, lớp sơn, cáu cặn trong ống, bọt khí, vận tốc và vị trí đầu dò đều ảnh hưởng tín hiệu. Cần thử trên ống thật.
Đồng hồ điện từ đo chất lỏng dẫn điện trong ống đầy, không có bộ phận chuyển động. Emerson và Yokogawa công bố các ứng dụng nước làm mát và nước lạnh. Khi gắn vào ống hiện hữu, thường phải lên lịch dừng, cắt ống và lắp bích; nếu điều kiện phù hợp, đây là lựa chọn thường trực đáng cân nhắc. Không dùng được cho chất lỏng không dẫn điện. Kiểm tra lớp lót, vật liệu điện cực, nối đất, độ dẫn điện, phát hiện ống rỗng và chống ngưng tụ.
| Tiêu chí | Siêu âm kẹp ngoài | Điện từ lắp trong ống |
|---|---|---|
| Dừng ống hiện hữu | Có thể tránh nếu điều kiện phù hợp | Thường cần thi công ống và lịch dừng |
| Bộ phận tiếp xúc nước | Không | Cảm biến tiếp xúc nước |
| Cần kiểm tra | Vật liệu/thành ống, cáu cặn, bọt, vận tốc | Độ dẫn điện, lớp lót/điện cực, nối đất, ống đầy |
| Thẩm tra hiện trường | Chất lượng tín hiệu, độ lặp lại | Lắp đặt, điểm không, tín hiệu, nối đất |
| Tình huống phù hợp | Lắp thêm khi khó dừng | Ống mới hoặc có thể dừng theo kế hoạch |
Bảng so sánh nguyên lý, không phải thông số bảo đảm cho từng model. Yêu cầu dải đo, độ chính xác, đoạn thẳng và bảo trì theo nhiệt độ, áp suất, cỡ ống và phụ kiện thực. Một số sản phẩm có giải pháp cho đoạn ống thẳng ngắn nhưng không thể suy rộng cho mọi đồng hồ điện từ. Nếu chỉ còn chỗ cạnh co ống, kiểm tra tài liệu chính xác của model hoặc đổi vị trí.
Đo tạm và cảnh báo thường trực cần bằng chứng khác nhau
Máy cầm tay đo vài ngày giúp chọn nhánh đáng lắp lâu dài. Hệ thống cảnh báo thường trực còn phải đáp ứng cả năm, khôi phục sau mất điện, mất truyền thông, hiệu chuẩn và bảo trì. Số đọc ổn định một ngày chưa đủ. Xem cả mùa mưa và mùa khô, toàn bộ và một phần dây chuyền chạy, lúc chuyển bơm. Nếu quyết định lưu lượng thấp phụ thuộc sai số tương đối, cần kiểm tra dải và thiết lập cắt giá trị thấp.
So tổng chi phí lắp đặt, không chỉ giá thiết bị
RFP cần tính đồng hồ, bộ chuyển đổi, giá đỡ, tháo/phục hồi cách nhiệt, ống/bích/hàn, giàn giáo, đầu nối tủ, PLC I/O, truyền thông, HMI, thử cảnh báo, chạy thử, phụ tùng và chứng nhận hiệu chuẩn. Nếu chi phí dừng máy lớn, thiết bị không xâm lấn đắt hơn có thể rẻ hơn về tổng thể. Với ống mới, thiết bị lắp trong ống có thể thêm rất ít công việc. So sánh cùng phạm vi và chi phí bảo trì sau bàn giao.
Phát hiện bất thường ở bộ trao đổi nhiệt vượt quá một ngưỡng lưu lượng thấp
Một lỗi thường gặp là đặt “cảnh báo ở 80% lưu lượng thiết kế” rồi coi như xong. Lưu lượng thiết kế khác lưu lượng vận hành thực, nên cảnh báo có thể kêu liên tục hoặc không kêu lúc cần. Xây ngưỡng từ giới hạn của nhà sản xuất, phân bố số đo thực, hồ sơ chất lượng, trạng thái bơm và van. Thêm thời gian trễ khởi động, tạm bỏ qua khi chuyển bơm có kế hoạch, và độ trễ khác nhau lúc bật/tắt cảnh báo (hysteresis). Thử tất cả điều kiện.
Logic nên gợi ý bước kiểm tra tiếp theo
Lưu lượng cấp giảm cùng áp suất xả bơm giảm gợi ý kiểm tra bơm, đầu hút hoặc rò lớn. Lưu lượng giảm cùng chênh áp lọc tăng gợi ý tắc lọc. Lưu lượng không đổi nhưng nhiệt độ ra của bộ trao đổi tăng gợi ý tải tăng, nước vào nóng hơn, bám bẩn hoặc bypass. Đây là manh mối, không phải kết luận nguyên nhân từ một cảm biến.
| Quan sát | Kiểm tra đầu tiên | Tín hiệu bổ sung |
|---|---|---|
| Lưu lượng và áp xả cùng giảm | Bơm, đầu hút, van chính | Dòng điện, áp hút, trạng thái van |
| Lưu lượng giảm, chênh áp lọc tăng | Lọc tắc | Áp hai đầu, lịch vệ sinh |
| Lưu lượng bình thường, nhiệt ra tăng | Nhiệt vào, tải, bề mặt truyền nhiệt | Nhiệt cấp/hồi, nhiệt sản phẩm |
| Nước cấp bù tăng, tuần hoàn ổn định | Xả đáy, rò, tràn | Độ dẫn, mức bể, van xả |
Hàng cuối tách lỗi tuần hoàn khỏi lỗi cân bằng nước. DOE hướng dẫn so tỷ lệ lưu lượng cấp bù/xả đáy với tỷ lệ độ dẫn điện và kiểm tra rò hoặc dòng ra khác nếu không khớp. Mọi thay đổi hóa chất xử lý vẫn cần chuyên gia xử lý nước và giới hạn hóa học của hệ thống.
Theo dõi chất lượng dữ liệu trước khi tin cảnh báo
Giá trị bằng không có thể do nước dừng thật, nhưng cũng có thể vì cảm biến mất điện, đứt vòng 4–20 mA, lỗi đầu vào PLC, mất mạng hoặc lệch đồng hồ thời gian. Phân biệt số không thật, thiếu dữ liệu, lỗi truyền thông và tự chẩn đoán của thiết bị. Nhật ký cảnh báo cần thời điểm phát sinh/kết thúc, trạng thái chạy, người xác nhận và hành động. Màu đỏ trên màn hình mà không có lịch sử sẽ khó điều tra sau này.
Ví dụ định lượng về lưu lượng tối thiểu và tải nhiệt
Các số sau là giả định minh họa phép tính, không phải kết quả nhà máy thật, cam kết của nhà cung cấp hay giá nước chung của Thái Lan. Giả sử một bộ trao đổi nhận 50 m³/h bình thường, tối thiểu cho phép 40 m³/h. Giả sử khối lượng riêng nước 1.000 kg/m³, nhiệt dung riêng 4,186 kJ/(kg·K), chênh nhiệt 5 K. Lưu lượng khối là 50.000 kg/h. Nhiệt chuyển phía nước xấp xỉ 50.000 × 4,186 × 5 = 1.046.500 kJ/h, chia 3.600 được khoảng 291 kW. Đây là nhiệt nước vận chuyển, không phải điện tiêu thụ hoặc tiền tiết kiệm.
Ở 40 m³/h và giữ mọi giả định khác, kết quả khoảng 233 kW. Thực tế chênh nhiệt có thể đổi, nên không thể nói “lưu lượng giảm 20% thì khả năng làm mát giảm đúng 20%”. Nếu 40 m³/h nhưng chênh nhiệt 6 K, kết quả khoảng 279 kW. Cần xem tải quá trình, nhiệt nước vào, cáu bẩn bộ trao đổi và vị trí cảm biến. Vì vậy đồng bộ thời gian của lưu lượng và nhiệt độ hai đầu.
Một giả định khác là giảm lưu lượng dư bằng điều chỉnh tốc độ bơm. Không thể chốt mức tiết kiệm điện cả năm chỉ bằng định luật tương tự bơm. Cột áp tĩnh, van tiết lưu, bơm chạy song song, lưu lượng tối thiểu và đường hiệu suất đều ảnh hưởng. Đo kW, lưu lượng, áp suất và số giờ trước/sau dưới điều kiện sản xuất tương đương. Tiết kiệm điện nhưng vi phạm bảo vệ thiết bị, nhiệt độ hoặc chất lượng không phải thành công.
Định nghĩa KPI ba lớp trước PoC
KPI vận hành có thể là tỷ lệ thời gian nhánh quan trọng nằm trong dải; KPI bảo trì là thời gian từ phát hiện đến bắt đầu kiểm tra; KPI cải tiến là điện bơm dưới sản lượng và điều kiện môi trường tương đương. Đồng thời theo dõi báo giả và tỷ lệ thiếu dữ liệu. So sánh tháng trước đơn giản mà bỏ qua sản lượng có thể phóng đại hoặc che giấu hiệu quả. Chốt kỳ gốc và cách so trước PoC.
Viết RFP giám sát nước làm mát và bảng so giá
RFP chỉ ghi “một bộ đồng hồ lưu lượng” dễ có giá rẻ do thiếu hạng mục thi công. Cung cấp cho mọi bên cùng mục tiêu, P&ID, danh sách điểm, dải đo, đặc tính nước, thời gian được dừng, tiêu chí nghiệm thu và yêu cầu bảo trì. Nêu ranh giới công việc giữa nhà cung cấp đồng hồ, nhà thầu ống, nhà thầu PLC và bảo trì nhà máy.
Danh sách tối thiểu trong RFP
- Thiết bị, P&ID, mã tag từng điểm, mục tiêu giám sát và phản ứng khi bất thường.
- Lưu lượng thường/tối thiểu/tối đa, nhiệt và áp chất lỏng, kích thước/vật liệu ống, độ dẫn/nồng độ, bọt và chất rắn.
- Đoạn thẳng, khoảng cách đến van/co/bơm, cách nhiệt, nguồn, cáp và chỗ trống trong tủ.
- Dạng đầu ra, địa chỉ PLC, chu kỳ cập nhật, đồng bộ thời gian, thời gian lưu và cách hiển thị dữ liệu mất.
- Điều kiện cảnh báo, trễ, phục hồi, người nhận và ranh giới với liên động hiện hữu.
- Thời gian dừng, xả nước, phục hồi, thử rò, phụ tùng và quy trình bảo trì.
- PoC, FAT, SAT và tiêu chí đạt, bản vẽ, đào tạo, bảo hành và tài liệu bàn giao.
Ghi “độ chính xác ±1%” là chưa đủ. Xác định dải lưu lượng, phần trăm theo số đọc hay toàn thang, và điều kiện chất lỏng/lắp đặt mà nhà sản xuất bảo đảm. Nếu chu kỳ cập nhật đồng hồ khác chu kỳ thu thập PLC, một đợt thiếu lưu lượng ngắn có thể bị bỏ qua. Khi thời gian phản ứng quan trọng, quy định toàn tuyến từ cảm biến đến thông báo.
Làm rõ hạng mục bị bỏ sót khi so báo giá
Tách đồng hồ/bộ chuyển đổi, thi công, PLC/mạng, HMI/lịch sử, thử nghiệm, phụ tùng, bảo trì hằng năm và tác động dừng máy. Yêu cầu đánh dấu từng dòng “đã gồm”, “giá riêng” hoặc “không gồm”, rồi chuẩn hóa tổng theo cùng phạm vi. Đánh giá phụ tùng và dịch vụ tại Thái Lan, khả năng hiệu chuẩn và thời gian có mặt. Khảo sát chung trước đặt hàng giúp giảm phát sinh vì hiểu sai đường ống.

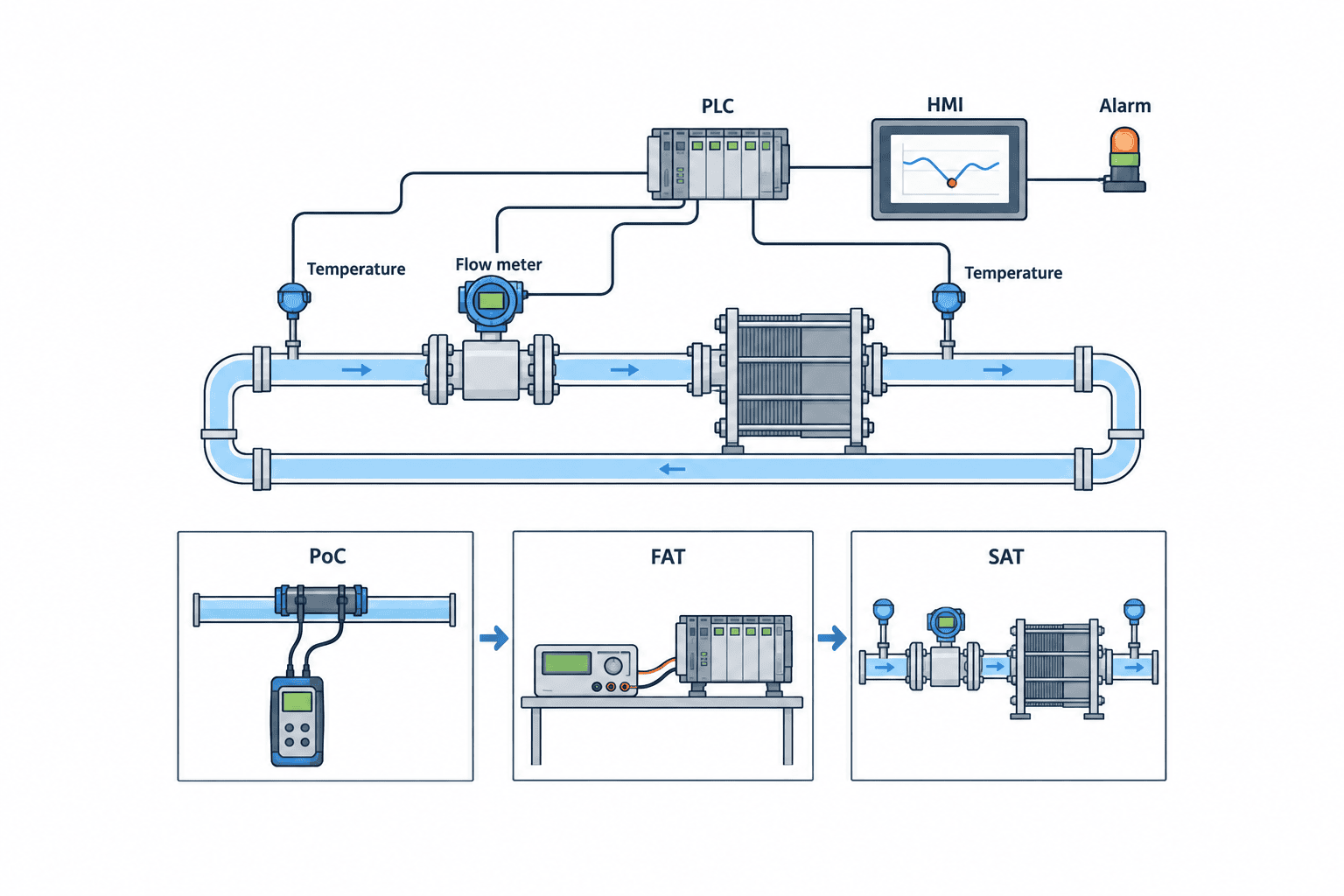

Thiết kế PoC, FAT và SAT thành ba thử nghiệm riêng
PoC hỏi công nghệ này có đo được dải cần thiết trên đường ống này không. FAT kiểm tra đồng hồ, PLC, màn hình và logic cảnh báo bằng tín hiệu mô phỏng trước giao hàng. SAT kiểm tra lắp đặt và hoạt động với nước thật sau khi gắn. Màn hình chạy đúng trong FAT không chứng minh đồng hồ đo đúng nước trên ống thật.
PoC: có số hiển thị chưa phải đạt
Thử gần trạng thái thường, nhỏ nhất và lớn nhất nếu khả thi; gồm chuyển bơm, thao tác van, chạy toàn bộ và một phần dây chuyền. Ghi chất lượng tín hiệu, dao động, mất dữ liệu và độ lặp lại sau khi tháo gắn. So với áp suất, nhiệt độ và đường đặc tính bơm hiện có. Không có đồng hồ chuẩn truy xuất được thì chỉ báo cáo đã kiểm tra xu hướng và độ lặp lại, không khẳng định độ chính xác tuyệt đối. Lưu vị trí đầu dò, đường kính ngoài, độ dày thành và cấu hình.
FAT: thử toàn đường tín hiệu
Mô phỏng số không, bình thường, thấp, cao, đứt dây, mất truyền thông và khởi động lại sau mất điện. Kiểm tra tỷ lệ PLC, đơn vị, tag, dấu thời gian, người nhận, thời gian trễ và hồi phục. Máy đã dừng không nên báo giả; dữ liệu mất khi máy chạy không được coi là bình thường. Biên bản FAT ghi đầu vào, kết quả mong đợi, hiển thị thật, đạt/không đạt và sửa đổi.
SAT: nghiệm thu trên hệ thống thật
Kiểm tra hướng lắp, nối đất, cách nhiệt, đầu dây, chống nước, rò đường ống và khớp số giữa hiện trường với HMI. Xem tính hợp lý và ổn định ở nhiều điểm vận hành. Nếu an toàn, mô phỏng lưu lượng thấp rồi theo cảnh báo đến người xử lý. Chức năng dừng thiết bị quan trọng phải thử theo thủ tục riêng được phê duyệt với người có trách nhiệm. Nếu không thể vận hành đủ dải, ghi rõ phần SAT chưa kiểm chứng và kế hoạch thử sau. “Đã thử” khác “đã chứng minh đạt yêu cầu”.
Dùng 90 ngày đầu để đưa dữ liệu vào công việc thường nhật
30 ngày đầu xây dải lưu lượng và nhiệt độ bình thường theo chế độ chạy, ghi báo giả, mất dữ liệu và trễ; tách lỗi đo lường khỏi lỗi quá trình. 30 ngày tiếp theo chỉnh ngưỡng, người nhận và gắn cảnh báo với phiếu kiểm tra bảo trì. 30 ngày cuối so thời gian từ phát hiện đến phản ứng, tái diễn, hồ sơ chất lượng và điện bơm. Đây là ví dụ kế hoạch khởi động, không phải lịch bắt buộc theo luật. Hệ thống có mùa vụ cần đánh giá lại trong mùa mưa và mùa khô.
Lưu sổ tag, P&ID, lịch hiệu chuẩn, thay đổi cài đặt và bảng hướng dẫn ứng phó để nhân sự thay đổi vẫn vận hành được. Mỗi cảnh báo quan trọng phải khép lại bằng nguyên nhân, biện pháp tạm, giải pháp lâu dài và xu hướng sau sửa. Dữ liệu lưu lượng có giá trị khi giúp kỹ thuật viên quyết định bước tiếp theo và tránh dừng máy, hơn là chỉ làm đẹp màn hình.
Câu hỏi thường gặp
Bắt đầu đo lưu lượng nước làm mát ở đâu?
Ưu tiên thiết bị có hậu quả thiếu nước lớn và điểm đo giúp phân biệt lỗi hệ chung với nhánh. Ống chính cho biết bơm và hệ chung nhưng có thể bỏ sót nhánh bị bóp. Bộ trao đổi nhiệt hoặc lò quan trọng có thể cần đồng hồ nhánh riêng. Đối chiếu P&ID với dòng chảy thực trước khi quyết định.
Chọn đồng hồ siêu âm hay điện từ cho nước làm mát?
Nếu khó dừng ống cũ, đưa siêu âm kẹp ngoài vào danh sách và thử tín hiệu/độ lặp tại hiện trường. Nếu có thể thi công và nước dẫn điện đủ, cân nhắc điện từ. So điều kiện ống, nước, đoạn thẳng, lắp đặt, bảo trì và tổng giá trong cùng RFP. Tên công nghệ không tự quyết định độ chính xác hay giá.
Chỉ lưu lượng có phát hiện được sự cố làm mát bộ trao đổi nhiệt không?
Nó phát hiện giảm dòng, nhưng không chứng minh đầy đủ khả năng truyền nhiệt hoặc nguyên nhân. Cần nhiệt độ vào/ra, áp, bơm và van. Nước vào nóng hơn hoặc bề mặt trao đổi bẩn vẫn làm mát kém khi lưu lượng bình thường.
RFP cần ghi FAT và SAT như thế nào?
FAT thử tỷ lệ tín hiệu, màn hình, lịch sử, cảnh báo, đứt dây và mất mạng bằng đầu vào mô phỏng. SAT thử lắp đặt, rò, nối đất, khớp số tại chỗ/HMI, các điểm chạy thực và đáp ứng lưu lượng thấp. Mỗi phép thử cần giá trị mong đợi, dung sai, cách ghi và người phụ trách.
Có đồng hồ nước cấp bù rồi có cần đo nước tuần hoàn không?
Có thể vẫn cần. Cấp bù phản ánh cân bằng nước tháp; tuần hoàn phản ánh lượng nước tới bộ trao đổi nhiệt. Với tiết kiệm nước, xem cấp bù, xả đáy và độ dẫn. Với bảo vệ thiết bị, xem tuần hoàn, nhiệt và áp. Một đồng hồ không trả lời đủ cả hai mục tiêu.
Tóm tắt
Giám sát lưu lượng nước làm mát bắt đầu từ thiết bị cần bảo vệ và hành động sau bất thường. Kiểm tra P&ID với đường ống thật, tách vai trò ống chung và nhánh quan trọng. So siêu âm kẹp ngoài với điện từ bằng điều kiện dừng, nước/ống, tổng chi phí và bảo trì. Không kết luận hiệu quả truyền nhiệt chỉ từ lưu lượng; xem nhiệt, áp và trạng thái chạy. PoC xác nhận phù hợp hiện trường, FAT xác nhận tín hiệu và logic, SAT xác nhận hệ đã lắp trong vận hành thật. Khi đó số lưu lượng mới trở thành quyết định vận hành.
Nếu nhà máy ở Thái Lan đang chọn vị trí đo nước làm mát hoặc cân nhắc lắp trên ống cũ mà không dừng, hãy gửi P&ID và mô tả thiết bị qua trang liên hệ TOMAS TECH. Có thể trao đổi về điểm đo và phạm vi PoC ngay từ giai đoạn đánh giá.
