Giám sát độ dẫn điện CIP tại nhà máy thực phẩm Thái Lan: hướng dẫn triển khai

Khi triển khai giám sát độ dẫn điện cho CIP (Cleaning in Place) tại các nhà máy đồ uống, sản phẩm sữa và thực phẩm dạng lỏng ở Thái Lan, trước khi nghĩ rằng “chỉ cần gắn cảm biến là có thể chứng minh việc rửa sạch”, cần phải xác định tiêu chí đạt yêu cầu cho từng sản phẩm, hệ thống đường ống và công thức rửa. Độ dẫn điện là chỉ số giúp nhận biết sự chuyển đổi giữa nước, dung dịch kiềm, dung dịch axit và sản phẩm, cũng như nồng độ chất tẩy rửa. Tuy nhiên, chỉ dựa vào độ dẫn điện không thể chứng minh việc loại bỏ vi sinh vật hay dị nguyên. Bài viết này là hướng dẫn dành cho bộ phận sản xuất, chất lượng, bảo trì và IT của các nhà máy đã có CIP sẵn, nhằm tổng hợp điểm đo, logic đánh giá, ghi chép và kiểm tra nghiệm thu thành một yêu cầu kỹ thuật duy nhất.

Điều cần quyết định trước tiên: Chu trình CIP nào muốn được công nhận “đạt”?

CIP (Cleaning in Place) là phương pháp rửa thiết bị mà không cần tháo rời, bằng cách tuần hoàn dung dịch rửa và nước xả qua các bề mặt tiếp xúc sản phẩm như đường ống và bồn chứa. Một quy trình có thể tái lập được khi đảm bảo đủ các yếu tố: dòng chảy đến thiết bị, sử dụng chất tẩy phù hợp với đối tượng, duy trì nhiệt độ và thời gian cần thiết. Tetra Pak liệt kê các yếu tố quan trọng của rửa là dòng chảy, nhiệt độ, nồng độ và thời gian. Do đó, trong dự án sử dụng đồng hồ đo độ dẫn điện, không nên chỉ bàn giao một biểu đồ độ dẫn điện mà phải liên kết bốn yếu tố này với thiết bị mục tiêu thành một bản ghi chu trình duy nhất.

Trong cuộc họp đầu tiên, cần liệt kê “đường dây nào, sau sản phẩm nào, dùng công thức rửa nào”. Đường ống chiết rót đồ uống nhiều đường, bồn chứa còn dư chất béo sữa, bộ trao đổi nhiệt, khu vực van trộn… đều có kiểu bẩn và vị trí khó rửa khác nhau. Bộ phận chất lượng sẽ tổng hợp phân tích mối nguy theo sản phẩm và phương pháp xác nhận hiện có để chọn đối tượng triển khai. Giám sát mới không phải là công cụ thay thế quy trình vệ sinh hiện tại mà là lớp xác nhận theo thời gian xem quy trình có được thực hiện đúng thiết kế hay không.

Dù cùng hiển thị “CIP hoàn thành”, cần phân biệt rõ điều kiện cho phép chuyển sang sản phẩm và điều kiện thiết bị tiến sang bước tiếp theo. Cần định nghĩa riêng trạng thái vận hành hoàn thành, điều kiện rửa đạt và phê duyệt chất lượng. Ví dụ, khi độ dẫn điện của nước xả cuối cùng nằm trong vùng quy định, ổn định trong thời gian định sẵn, lưu lượng duy trì đủ, lịch sử nhiệt độ và đường đi van hợp lệ thì được coi là “ứng viên đánh giá tự động”. Sau đó, người phụ trách chất lượng kiểm tra ngoại lệ và kết quả thử nghiệm để phê duyệt “được phép dùng cho lô tiếp theo” theo quy trình hai bước. Ngưỡng cụ thể, thời gian và người phê duyệt được xác định dựa trên quy trình và xác nhận tính hợp lý của nhà máy.

Những gì có thể và không thể nhìn thấy qua độ dẫn điện

Độ dẫn điện là khả năng dẫn điện của dung dịch do các ion trong chất lỏng. Trong CIP, nó dùng để phát hiện ranh giới giữa dung dịch tẩy rửa và nước, trạng thái bổ sung chất tẩy, và biến đổi của dung dịch hồi lưu. Tài liệu của Endress+Hauser dành cho ngành thực phẩm đồ uống giải thích việc đo độ dẫn điện tại đường hồi lưu CIP và bồn chứa giúp quản lý nồng độ và chuyển đổi pha. Vì giá trị thay đổi theo nhiệt độ, cần đồng bộ nhiệt độ đo và phương pháp bù nhiệt để so sánh. Ngoài ra, mối quan hệ giữa nồng độ và độ dẫn điện thay đổi theo loại chất tẩy và trạng thái trộn. Không nên áp dụng công thức quy đổi chung của nhà sản xuất cho tất cả công thức mà phải kiểm tra bảng hiệu chuẩn với dung dịch thực tế và chất lượng nước sử dụng.

Mặt khác, độ dẫn điện thấp chỉ là dấu hiệu “dung dịch xả có ít chất tẩy ion”, không đảm bảo độc lập rằng bề mặt đã sạch. Các chất còn lại không ion, vi sinh vật, dị nguyên, điểm chết trong rửa, vùng ứ đọng phía sau cảm biến cần được xác nhận bằng phương pháp khác. Hướng dẫn lắp đặt CIP của EHEDG về thiết kế vệ sinh và xác nhận rửa kết hợp yêu cầu người dùng, thiết kế thiết bị, quản lý và xác minh. 3-A cũng công bố thực hành nghiệm thu liên quan đến lắp đặt đường ống và thiết bị CIP, cũng như quy trình. Khi xác định vai trò giá trị giám sát là “bằng chứng điều kiện quy trình”, có thể tránh giải thích quá mức khi kiểm tra.

Giám sát độ dẫn điện CIP tại nhà máy thực phẩm Thái Lan: hướng dẫn triển khai - figure 1

Xác định pha nào để đánh giá

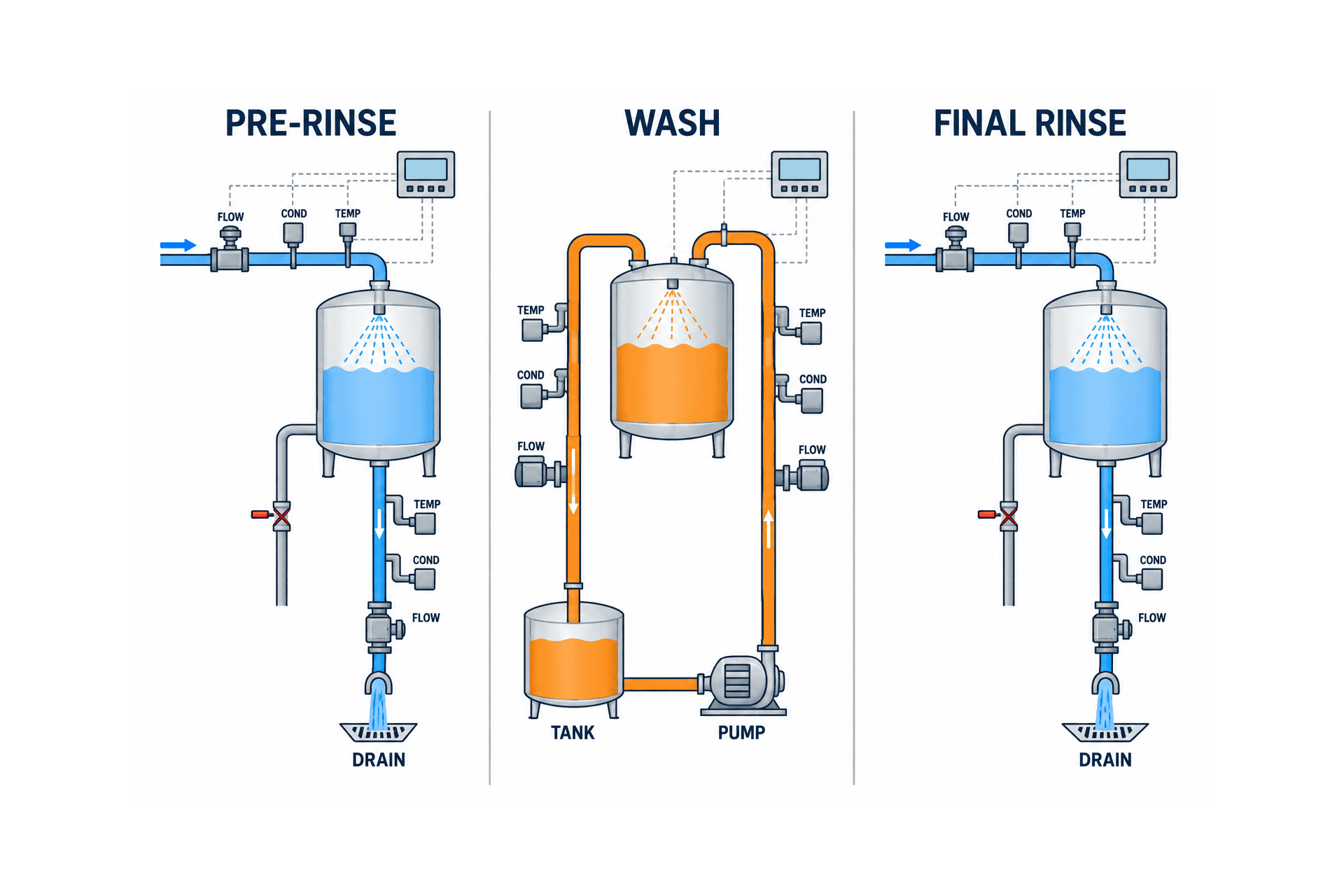

Về thiết kế, ít nhất cần phân biệt ba pha. Thứ nhất là chuyển đổi từ sản phẩm sang nước xả sơ bộ. Thứ hai là chuyển từ nước sang dung dịch kiềm hoặc axit và duy trì nồng độ tuần hoàn. Thứ ba là chuyển từ dung dịch rửa sang nước xả cuối cùng. Nếu không cố định “giá trị đo ở đường ống nào, vị trí van nào” cho từng pha, cùng một giá trị có thể mang ý nghĩa khác nhau. Ví dụ, dù phía cung cấp đã đạt nồng độ quy định, nếu phía hồi lưu chậm thì có thể dung dịch chưa lan tỏa đủ toàn bộ thiết bị. Cần quyết định có cần cả hai phía cung cấp và hồi lưu hay không, tùy từng vòng lặp.

Tại ranh giới pha, dung dịch bị trộn lẫn nên nếu chuyển van dựa trên giá trị đo đơn lẻ có thể gây nhiễu hoặc sai hoạt động do bọt khí. Cần viết vào đặc tả PLC các điều kiện như độ trễ ngưỡng trên dưới (hysteresis), yêu cầu giá trị liên tục trong thời gian nhất định, điều kiện AND với lưu lượng, và hành động an toàn khi cảm biến lỗi. Đây là đề xuất thiết kế, không phải ngưỡng tuyệt đối. Nếu chuyển van muộn sẽ tăng hao phí chất tẩy, chuyển sớm sẽ ảnh hưởng chất lượng xả và thu hồi. Cần xác định qua FAT và SAT bằng cách kiểm tra dạng sóng ranh giới với dung dịch thực tế.

Điểm đo không chỉ ở bồn chứa mà còn chọn từ đường cung cấp, hồi lưu và thoát nước

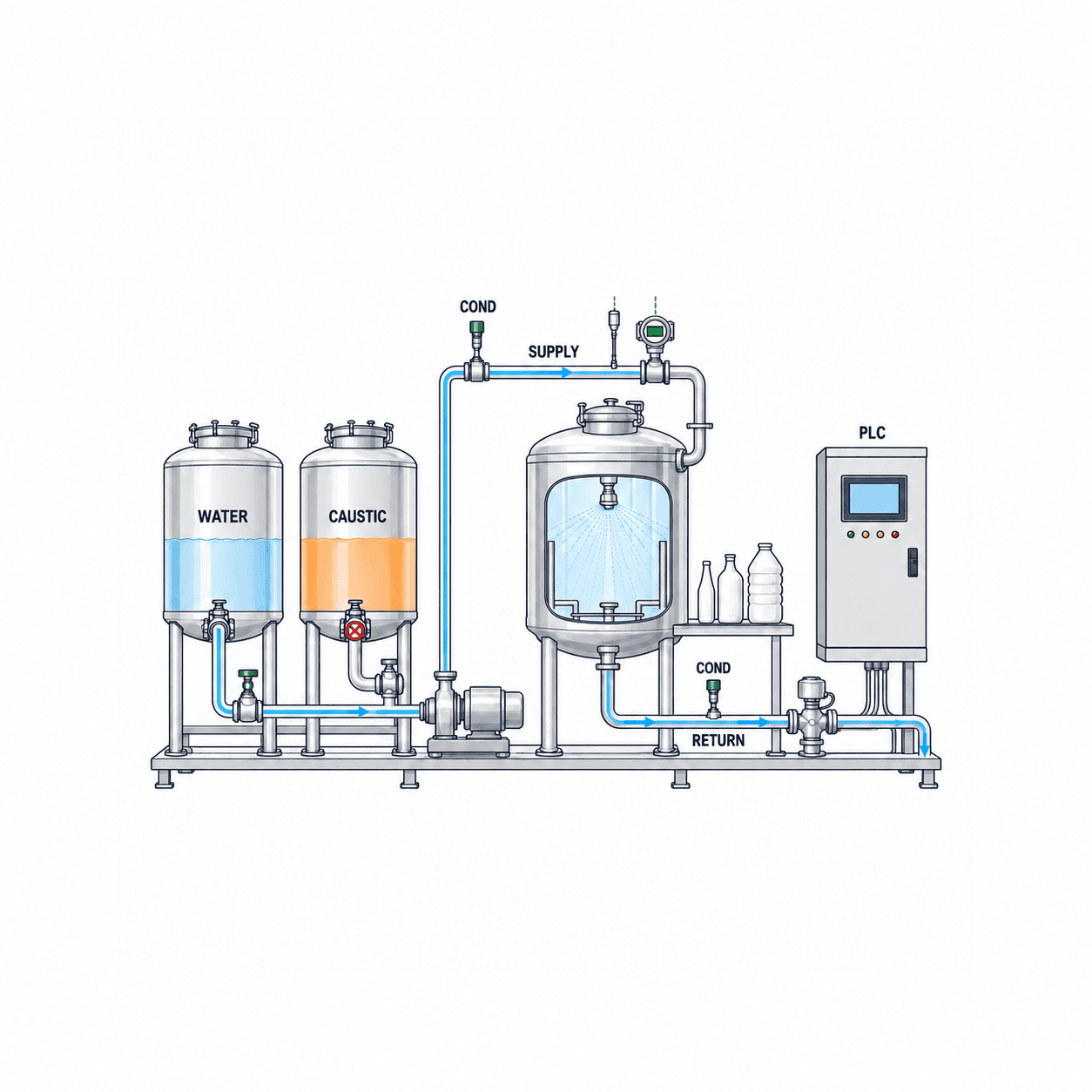

Khi bổ sung đồng hồ đo độ dẫn điện cho CIP hiện có, đầu tiên chồng P&ID lên các thành phần: bồn CIP, bơm, bộ trao đổi nhiệt, đường ống cấp, thiết bị mục tiêu, đường hồi lưu, van thu hồi, van thoát nước. Vị trí đo phụ thuộc câu hỏi cần trả lời. Nếu để điều chỉnh thuốc tẩy thì đo ở bồn, muốn kiểm tra dung dịch cấp đến thiết bị thì đo ở đường cung cấp, muốn quan sát pha hồi lưu thực tế thì đo ở đường hồi lưu, muốn giảm lẫn vào thoát nước thì đo trước van chuyển đổi. Không phải lúc nào một cảm biến hồi lưu cũng đại diện cho toàn bộ vòng lặp. Tại vị trí hợp lưu nhánh, cần xác định được dung dịch hồi lưu từ thiết bị nào dựa vào trạng thái van.

Cảm biến là một phần của thiết bị giữ vệ sinh cho đối tượng rửa. Ngoài độ chính xác đo, cần đưa vào bảng lựa chọn các yếu tố: vật liệu tiếp xúc dung dịch, kết nối, gioăng, khả năng thoát nước, dễ tháo lắp kiểm tra, tương thích với nhiệt độ, áp suất và hóa chất. Cảm biến cảm ứng của Endress+Hauser dành cho ứng dụng vệ sinh liệt kê các mục đích như phân tách pha CIP, quản lý nồng độ, giám sát sản phẩm, đồng thời cung cấp nhiều loại kết nối quy trình. Đây không phải là yêu cầu bắt buộc cho sản phẩm cụ thể. Cần đối chiếu từng ứng viên với kích thước ống, tốc độ dòng, chất tẩy rửa và kết nối hiện có tại hiện trường. Người phụ trách thiết kế vệ sinh kiểm tra cả bản vẽ và thực tế để đảm bảo mối hàn hay khớp nối không tạo vùng ứ đọng mới.

Việc có bù nhiệt hay không, nhiệt độ tham chiếu, đơn vị đầu ra, quy trình hiệu chuẩn cũng được ghi trong cùng đặc tả. Nếu giá trị nhận từ PLC không rõ là độ dẫn điện thô hay đã bù nhiệt, dù trên màn hình hiển thị bình thường cũng làm mất cơ sở đánh giá. Khi kiểm tra sau rửa cảm biến, cần quyết định dùng dung dịch chuẩn, dung dịch tẩy thực tế hay nước cấp của nhà máy để xác nhận tính hợp lý, đồng thời lưu giữ lịch sử thay thế và hiệu chuẩn. Cần có interlock không chuyển đổi các lỗi như đứt dây, giá trị cố định, mất tín hiệu, vượt dải, biến động bất thường thành “rửa sạch OK”.

Ghi lại lưu lượng, nhiệt độ, thời gian và độ dẫn điện cùng một đồng hồ

Ngay cả khi độ dẫn điện phù hợp, nếu lưu lượng không đủ có thể dẫn đến việc không rửa sạch một phần đường ống. Nếu nhiệt độ thấp hơn mức cài đặt, điều kiện tác dụng của hóa chất sẽ thay đổi, và dù việc chuyển pha đúng nhưng thời gian giữ không đủ thì công thức cũng không đạt yêu cầu. Tài liệu về thiết bị CIP của Tetra Pak trình bày cấu hình tự động điều khiển thời gian rửa, nhiệt độ chất tẩy rửa, lưu lượng và nồng độ. Thay vì trích dẫn trực tiếp tiêu chuẩn này làm tiêu chí đạt chuẩn cho thiết bị của công ty, hãy lấy làm tham khảo cho yêu cầu “bốn dữ liệu ghi nhận đồng bộ”.

Trong thu thập dữ liệu, tránh suy nghĩ rằng chỉ cần lưu giá trị quét PLC mỗi giây là đủ. Cần định nghĩa chu kỳ để quan sát biến đổi ngắn khi chuyển pha, khoảng mất dữ liệu khi mất kết nối, và độ chi tiết của giá trị tổng hợp gửi đến MES. Ví dụ, màn hình giám sát hiển thị dạng sóng liên tục, còn hồ sơ lô lưu lại thời gian bắt đầu và kết thúc từng pha, lưu lượng tối thiểu, thời gian duy trì trong vùng nhiệt độ tối thiểu hoặc cho phép, thời gian tồn tại trong vùng độ dẫn điện, cảnh báo và thao tác thủ công. Các mục và phương pháp tổng hợp trong ví dụ này sẽ được điều chỉnh phù hợp với việc xác nhận từng thiết bị. Thời gian lưu trữ dữ liệu thô và lịch sử chỉnh sửa cũng được quy định trong quy tắc quản lý hồ sơ chất lượng.

Đồng bộ thời gian tuy đơn giản nhưng rất quan trọng. Nếu đồng hồ của thiết bị CIP, PLC, SCADA, MES lệch nhau sẽ không thể tái hiện được “có bắt đầu sản xuất sau khi rửa xong hay không”. Cần quyết định giờ chuẩn trong nhà máy Thái Lan và phương pháp đồng bộ thời gian, cách xử lý khi khôi phục sau mất điện, cũng như lưu giữ hồ sơ khi ngoại tuyến. Phân tách từ cảm biến đến PLC là điều khiển hiện trường, còn MES là tầng truy vấn và phê duyệt, tránh việc quyết định dừng vệ sinh do sự cố mạng bị đẩy lên “đám mây” gây chậm trễ.

Giám sát độ dẫn điện CIP tại nhà máy thực phẩm Thái Lan: hướng dẫn triển khai - figure 2

Không “sao chép” điểm đặt mà xác nhận tính hợp lý bằng dung dịch thực và thiết bị thực tế

Trước tiên, tổng hợp các quy trình CIP hiện có, điều kiện sử dụng do nhà cung cấp hóa chất đề xuất, các lỗi rửa trước đây, kết quả thử nghiệm swab và kiểm tra dư lượng. Tiếp theo, sử dụng nước cấp và hóa chất thực tế để lấy mối quan hệ giữa độ dẫn điện và nồng độ theo nhiệt độ, thu thập dạng sóng chu trình sản phẩm đạt chất lượng trên vòng lặp thực tế. Quan sát biến động do mùa vụ, chất lượng nước cấp thay đổi, sự suy giảm dung dịch thu hồi, và dao động độ dẫn điện do dư lượng sản phẩm. Trước khi áp dụng “ngưỡng CIP” duy nhất cho tất cả sản phẩm và đường ống, cần định nghĩa phạm vi áp dụng theo từng tổ hợp công thức và thiết bị.

Điều kiện đánh giá chia thành bốn lớp để dễ vận hành. Lớp một là tính toàn vẹn thiết bị đo, tín hiệu nhiệt độ và truyền thông có bình thường không. Lớp hai là đường dẫn, các van cần thiết có ở vị trí đúng, bơm và lưu lượng có hoạt động không. Lớp ba là điều kiện quy trình từng pha, độ dẫn điện, nhiệt độ, lưu lượng, thời gian có đáp ứng công thức không. Lớp bốn là phê duyệt chất lượng, đã kiểm tra ngoại lệ, thử nghiệm, rủi ro chuyển đổi sản phẩm chưa. Khi có thiếu sót không chỉ bật “đèn đỏ” mà còn quy định chỉ dẫn công việc cho việc xả lại, rửa lại, gọi bảo trì hoặc giữ chất lượng.

Ví dụ, điều kiện kết thúc xả cuối cùng có thể diễn đạt là “độ dẫn điện bù nhiệt độ phía hồi lưu nằm trong vùng chất lượng nước đã xác nhận tại nhà máy, duy trì liên tục trên thời gian quy định, lưu lượng đảm bảo, trạng thái van vòng lặp mục tiêu đúng”. Tuy nhiên, giá trị cụ thể về vùng chất lượng nước và thời gian không thể quyết định từ bài viết này vì phụ thuộc loại thực phẩm, hóa chất, thể tích và hình dạng đường ống, cũng như thử nghiệm xác nhận. Quyền vượt bypass khi bất thường và phê duyệt thủ công cũng cần quy định rõ ai ghi nhận lý do và yêu cầu thử nghiệm tiếp theo nào. Việc reset thủ công không ghi chép trở thành thói quen sẽ làm mất dấu các điểm cần cải tiến thiết bị.

Thiết kế vệ sinh và vận hành thực tế tại nhà máy Thái Lan

Tại các nhà máy thực phẩm Thái Lan, loại thực phẩm áp dụng, bán trong nước hay xuất khẩu, điều kiện kiểm tra khách hàng khác nhau theo từng nhà máy. Thông báo số 420 của Bộ Y tế Thái Lan về sản xuất thực phẩm, được FDA Thái Lan liệt kê trong tài liệu GMP, là tài liệu tham khảo khung GMP về phương pháp sản xuất, thiết bị và bảo quản thực phẩm. Tuy nhiên bài viết này không khẳng định thông báo đó bắt buộc giá trị độ dẫn điện cụ thể, chu kỳ lấy mẫu hay chức năng MES. Việc giải thích yêu cầu áp dụng do bộ phận đảm bảo chất lượng nhà máy và chuyên gia phụ trách xác nhận, còn giá trị cài đặt thiết bị được quyết định từ xác nhận tính hợp lý thiết bị.

Tại hiện trường cần chú ý xử lý hóa chất, khu vực nhiệt độ cao khi rửa, việc mở đóng van sai, phục hồi sau bảo trì. Kiểm tra vị trí lắp đặt cảm biến độ dẫn điện có chắn lối đi làm vệ sinh hoặc kiểm tra của nhân viên không, hộp đấu dây và ống rửa có gây cản trở nhau không. Thay vì tăng hóa chất, ổn định đánh giá pha và giảm sai chuyển pha có thể mang lại hiệu quả trước. Tuy nhiên hiệu quả phải được xác nhận bằng đo đạc thực tế tại hiện trường. So sánh lưu lượng nước, lượng hóa chất, lượng nước thải, thời gian chờ rửa và số lần rửa lại trước và sau khi áp dụng trong cùng điều kiện, không dùng số liệu này làm giá trị chung trong tài liệu kinh doanh.

Bộ phận chất lượng cần màn hình để kiểm tra ngoại lệ hàng ngày, bộ phận bảo trì muốn biết dấu hiệu hỏng thiết bị, bộ phận sản xuất muốn quyết định nhanh có thể bắt đầu lô tiếp theo hay không. Không gộp ba nhóm này vào một biểu đồ lớn mà phân chia thành kết quả chu trình, mã nguyên nhân, dạng sóng, trạng thái thiết bị và lịch sử phê duyệt. Ngôn ngữ bao gồm tiếng Thái và thống nhất thuật ngữ sử dụng tại hiện trường. Tiêu chuẩn công việc cũng ghi rõ điều kiện tương ứng với các trạng thái trên màn hình như “rửa xong”, “có thể sử dụng”, “giữ lại”.

Giao dữ liệu gì cho MES trong truy xuất nguồn gốc lô sản xuất

Thiết kế độ chi tiết ghi chép và lịch sử chỉnh sửa như thế nào

Cấu hình chỉ gửi trạng thái “Đạt” hoặc “Không đạt” theo từng chu kỳ cho MES thì đơn giản, nhưng đôi khi không đủ cho việc điều tra nguyên nhân sau này. Ví dụ, khi thời gian xả cuối cùng kéo dài, không thể phân biệt được là do nước cấp thay đổi, van thu hồi chất tẩy rửa bị trễ hay cảm biến phản hồi chậm. Thực tế, PLC nên lưu giá trị liên tục và sự kiện, còn MES nhận bản tóm tắt theo từng giai đoạn quy trình cùng mã định danh để tham chiếu dạng sóng gốc. Tần suất lưu trữ được quyết định dựa trên tốc độ chuyển pha, dung lượng truyền thông, nhu cầu kiểm toán và phân tích nguyên nhân. Không nên đặt mục tiêu lưu tất cả các tag với chu kỳ ngắn nhất vô thời hạn.

Mã lý do nhập tay, bình luận khi bỏ giữ, chỉ thị rửa lại được liên kết với cùng một ID chu kỳ như giá trị cảm biến. Khi sửa lỗi ghi chép, không xóa giá trị gốc mà phải theo dõi được trước và sau chỉnh sửa, lý do, người thực hiện và thời gian. Cần phân biệt giữa “đánh giá hiện tại” hiển thị trên màn hình và “đánh giá tại thời điểm đó” dựa trên logic đánh giá lúc đó. Việc đăng ký ngưỡng mới sau này không nên tự động biến các CIP trong quá khứ thành đạt, vì sẽ gây khó khăn trong giải thích chất lượng. Thời gian lưu trữ và yêu cầu chữ ký điện tử được quyết định riêng theo quy định pháp luật, yêu cầu khách hàng và quy trình chất lượng nội bộ của nhà máy.

Rõ ràng ranh giới với lô sản xuất

Khi một chu trình CIP rửa nhiều thiết bị, cần lưu lại không chỉ kết quả toàn chu trình mà còn kết quả từng vòng rửa riêng. Ngược lại, khi một thiết bị chạy liên tiếp nhiều quy trình CIP, phải định nghĩa rõ điểm hoàn thành quy trình nào thì cho phép sản xuất. ID chu kỳ gắn với lô không phải là chuỗi ký tự mơ hồ như “lần rửa cuối cùng trước đó” mà là ID chu kỳ xác định có chứa ID thiết bị, ID đường dẫn, thời gian và phiên bản công thức. Nếu chưa phê duyệt khi bắt đầu sản xuất, MES sẽ cảnh báo hoặc chặn lệnh sản xuất tùy theo độ an toàn và vận hành thiết bị hiện có.

Cũng cần dự kiến xử lý tái chế hoặc gián đoạn sản xuất. Nếu trong quá trình sản xuất mở thiết bị để kiểm tra rồi đóng lại, không nhất thiết có thể dùng lại phê duyệt CIP trước đó. Cần ghi nhận can thiệp vào bề mặt tiếp xúc sản phẩm, để bộ phận chất lượng quyết định có cần rửa lại, kiểm tra lại hay không. Dù thiết bị giống nhau, nếu điều kiện dị ứng thay đổi do đổi sản phẩm thì yêu cầu xác nhận cũng có thể khác. Những quyết định này dựa trên phân tích nguy cơ và quy trình vệ sinh của nhà máy, không phải tính toán độ dẫn điện.

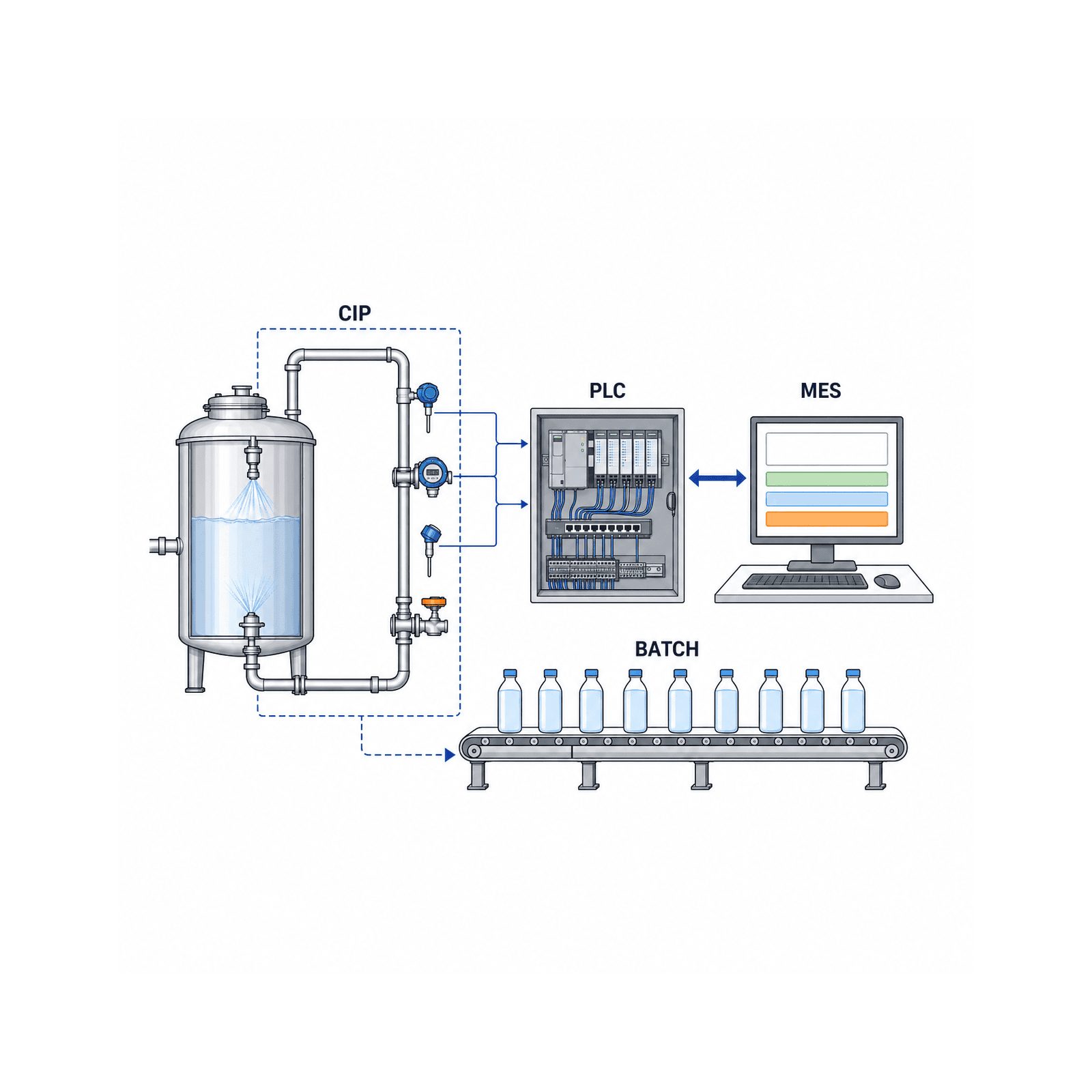

Kết quả giám sát CIP có giá trị hơn khi liên kết với lô sản xuất thay vì chỉ trên dashboard riêng lẻ. Liên kết ID thiết bị, vòng rửa, phiên bản công thức CIP, ID chu kỳ, sản phẩm hoặc lô trước đó và lô sản phẩm tiếp theo. Đồng thời có thể tham chiếu thời gian bắt đầu và kết thúc từng pha, trạng thái đạt của độ dẫn điện, nhiệt độ, lưu lượng, cảnh báo, can thiệp thủ công, người phê duyệt và trạng thái hiệu chuẩn cảm biến. Nhờ đó khi tra cứu chất lượng có thể theo dõi “lần rửa nào với điều kiện gì đã hoàn thành trước khi làm lô này”. Ý tưởng xây dựng hệ thống truy xuất nguồn gốc từ nguyên liệu đến xuất hàng cũng được tổng hợp trong Hướng dẫn triển khai hệ thống truy xuất nguồn gốc nhà máy thực phẩm.

Cần xác định rõ ranh giới kết nối với MES. PLC điều khiển van, bơm, liên khóa; MES phát hành ID chu kỳ, quản lý phiên bản công thức, tham chiếu lịch sử và phê duyệt là một phương án. Trước khi chỉnh sửa điều khiển thiết bị hiện có, nên có giai đoạn kiểm tra tính toàn vẹn dữ liệu bằng kết nối chỉ đọc. Nếu thiếu dữ liệu, quy định ID duy nhất và quy tắc gửi lại để tránh đăng ký trùng chu kỳ. Kịch bản khi MES ngừng hoạt động, PLC giữ ghi chép thế nào và ai cho phép sản xuất cần được đưa vào kế hoạch ứng phó sự cố (BCP).

Khi kết nối CIP với hệ thống quản lý sản xuất hiện có, cần đồng bộ tên thiết bị và danh mục sản phẩm, ngày sửa đổi công thức, thời điểm xác định lô trước. Nếu đánh giá lại chu kỳ rửa theo công thức mới sẽ làm thay đổi ý nghĩa ghi chép. Phiên bản công thức và logic đánh giá tại thời điểm đánh giá phải cố định theo chu kỳ. Toàn cảnh kết nối dữ liệu sản xuất, tồn kho, chất lượng cũng được trình bày trong Hướng dẫn lựa chọn hệ thống quản lý sản xuất nhà máy thực phẩm.

Giám sát độ dẫn điện CIP tại nhà máy thực phẩm Thái Lan: hướng dẫn triển khai - figure 3

Trong RFP, hãy viết điều kiện tiếp nhận thay vì chỉ ghi “mã hiệu thiết bị”

Chuẩn bị thông tin hiện trường để chuyển cho nhà cung cấp

Nếu P&ID còn cũ ở giai đoạn yêu cầu đề xuất, trước tiên cần đánh dấu các điểm khác biệt so với thực tế. Kiểm tra xem có đủ đoạn ống thẳng gần điểm đo không, có không gian để tháo cảm biến không, hướng ống có dễ tích khí không, nhiệt độ và áp suất khi rửa có khác với sản xuất bình thường không. Nếu không chỉ rõ loại hóa chất và nồng độ sử dụng thực tế, biến động nguồn nước cung cấp, cách tái sử dụng dung dịch thu hồi thì nhà cung cấp không thể chọn dải đo và vật liệu phù hợp. Danh sách I/O của van, bơm hiện có, loại PLC, đặc tả truyền thông, phương pháp đồng bộ thời gian, điểm kết nối MES, quy trình xin thay đổi mạng cũng ảnh hưởng đến độ chính xác báo giá.

Điều kiện thi công cũng được xem là điều kiện kỹ thuật. Trong nhà máy thực phẩm, cửa ngừng ống rất hạn chế, cần nhiều thời gian cho hàn, rửa, kiểm tra rò rỉ, xác nhận vệ sinh lại. Nếu đẩy chạy thử sát ngày bắt đầu sản xuất, sẽ không còn thời gian hiệu chỉnh giá trị hay sửa lỗi phát hiện trong SAT. Cần đồng bộ kế hoạch thi công với kế hoạch sản xuất, ghi rõ có dây chuyền thay thế không, chuẩn bị hóa chất, sự chứng kiến của bộ phận chất lượng trong RFP. Quan trọng là không so sánh báo giá chỉ dựa trên giá tiền mà bỏ qua việc có ghi rõ các điều kiện này hay không.

Bảng chấm điểm để so sánh đề xuất

Bảng so sánh nên chia thành 6 mục: “Thiết kế vệ sinh”, “Tính hợp lệ đo lường”, “Điều khiển và an toàn”, “Dữ liệu và truy xuất”, “Vận hành bảo trì”, “Kế hoạch thực hiện” để các phòng ban liên quan dễ thảo luận. Về thiết kế vệ sinh gồm vật liệu tiếp xúc chất lỏng, khớp nối, khả năng thoát nước, phương pháp kiểm tra. Về đo lường gồm phù hợp với chất lỏng thực, bù nhiệt độ, hiệu chuẩn, thời gian đáp ứng. Về điều khiển gồm ngăn ngừa chuyển đổi sai và hành vi khi lỗi. Về dữ liệu gồm ID chu trình, phiên bản công thức, dạng sóng, lịch sử chỉnh sửa. Về vận hành gồm quy trình tiếng Thái, phụ tùng dự phòng, đầu mối bảo trì. Về kế hoạch thực hiện gồm thời gian dừng, FAT/SAT, đào tạo, bàn giao. Trọng số chấm điểm do phân tích nguy cơ nhà máy và giới hạn thiết bị hiện có quyết định, không dùng tên nhà sản xuất để quyết định đậu rớt.

Nếu đề xuất ghi “bắt buộc giảm lượng hóa chất rửa ít nhất bao nhiêu phần trăm”, cần kiểm tra cơ sở so sánh và điều kiện hiện trạng. Thiết kế thu hồi nước và hóa chất có thể có lợi, nhưng nếu chuyển đổi quá sớm gây rủi ro an toàn thực phẩm thì không thể ưu tiên hiệu quả giảm. Nếu mục đích ban đầu là hoàn thiện bằng chứng chất lượng thì giảm lượng hóa chất chỉ là tiêu chí đánh giá phụ. Việc xác định điều kiện thành công hàng đầu rõ ràng giúp tránh sai lệch khi đánh giá chạy thử.

Trong thư yêu cầu đề xuất gửi nhà cung cấp, cần trình bày mục tiêu nhà máy, P&ID hiện có, vòng lặp mục tiêu, sản phẩm mục tiêu, công thức rửa, phương tiện ghi chép hiện hành, hóa chất và chất lượng nước, môi trường sử dụng, cấu trúc mạng. Trên cơ sở đó, yêu cầu nhà cung cấp cụ thể hóa điểm đo, vật liệu tiếp xúc, kết nối vệ sinh, bù nhiệt độ, hiệu chuẩn và thay thế, tín hiệu PLC, mô hình dữ liệu MES, giao diện vận hành, hành vi khi ngoại lệ, đào tạo, phụ tùng bảo trì. Chỉ ghi “bộ hiển thị dẫn điện” thì không thể so sánh.

Các mục so sánh báo giá không chỉ gồm chi phí ban đầu mà còn thời gian ngừng ống, phạm vi thay đổi điều khiển hiện có, xác nhận hiệu chuẩn với nhà sản xuất hóa chất, công sức hiệu chuẩn định kỳ, cảm biến dự phòng, bảo trì hàng năm, lưu trữ dữ liệu, khôi phục sự cố. Có thể tận dụng đo đa biến bằng lưu lượng kế hiện có mà không cần thêm cảm biến. Endress+Hauser đã công bố ví dụ nhà máy nước giải khát kết hợp lưu lượng kế và đo dẫn điện. Tuy nhiên, cần kiểm tra riêng xem thông số sản phẩm và phạm vi đo có phù hợp với tất cả pha trong nhà máy không. So sánh không dựa trên “đơn giá thiết bị” mà là “tổng chi phí tái tạo một chu trình CIP”.

Ví dụ yêu cầu có thể cụ thể hóa như sau: “Ở vòng lặp A, xác định bắt đầu và kết thúc súc rửa dự phòng, rửa kiềm, súc rửa cuối, lưu trữ dẫn điện, nhiệt độ, lưu lượng, trạng thái van, phiên bản công thức theo ID chu trình. Khi cảm biến lỗi hoặc mất đồng hồ thời gian, cấm tự động đạt, lưu mã lý do và lịch sử thao tác. Bộ phận chất lượng có thể xem danh sách ngoại lệ và dạng sóng trước khi bắt đầu lô tiếp theo.” Đây là ví dụ thiết kế, không dùng nguyên văn làm thông số kỹ thuật. Cần chỉnh sửa phản ánh rủi ro từng ống và thực phẩm.

Các tình huống thất bại cần kiểm tra trong FAT và SAT

Chuyển giao phiếu kiểm tra cho vận hành

Phiếu kiểm tra FAT ghi lại giá trị mô phỏng I/O, trạng thái chuyển đổi mong đợi, nhật ký thực tế, người đánh giá, các vấn đề chưa giải quyết. Thử nghiệm thay đổi dẫn điện từ cao xuống thấp có thêm nhiễu vượt biên nhiều lần. Kiểm tra xem chuyển đổi ngay khi điều kiện đạt hay chờ liên tục, có reset bộ đếm khi giá trị quay lại không. Kiểm tra không nhầm lẫn giá trị bù nhiệt và giá trị thô, đơn vị PLC và giao diện có trùng khớp, có lưu lịch sử vô hiệu cảnh báo không. Những điều này nên đính kèm bản ghi thực tế hơn là chỉ đánh dấu trên giấy tờ.

SAT không chỉ chấp nhận hoàn thành thi công đường ống. Cần đo thực tế độ trễ từ lúc bơm vào đến khi chất lỏng quay lại, thời điểm chuyển đổi điểm thu hồi và xả thải, dải lưu lượng khác nhau từng thiết bị, thay đổi nồng độ hóa chất. Thử nghiệm đánh giá tính hợp lý rửa theo kế hoạch chất lượng hiện hành, không thay thế bằng giá trị dẫn điện. Ghi lại lô hóa chất dùng, trạng thái nước cấp, hiệu chuẩn thiết bị và cảm biến. Sau thử nghiệm, thống nhất ai và khi nào đóng các vấn đề chưa giải quyết, mục nào bắt buộc trước khi vận hành.

Giai đoạn đầu vận hành nên có “thời kỳ ổn định” xem lại ngoại lệ chu trình hàng ngày. Nếu cảnh báo sai nhiều, trước khi nới ngưỡng cần kiểm tra nguyên nhân như bọt, ống rỗng, dây dẫn, bù nhiệt, thông tin van, chọn công thức. Chỉ áp dụng sửa đổi đã được bộ phận chất lượng phê duyệt vào vận hành chính thức, phân biệt chu trình trước và sau sửa đổi. Bàn giao bảo trì gồm cách xác định chu kỳ hiệu chuẩn, kiểm tra sau thay thế, mã hiệu phụ tùng, quy trình khi cảm biến hỏng.

FAT (kiểm tra nhận nhà máy) dùng mô phỏng và dung dịch thử để kích hoạt các trường hợp dẫn điện tăng giảm, bất thường nhiệt độ, lưu lượng bằng 0, sai vị trí van, mất kết nối, hỏng cảm biến, khôi phục mất điện, kiểm tra PLC, giao diện và lịch sử hoạt động đúng như thiết kế. Không chỉ nhìn màu giao diện mà ghi lại trạng thái chuyển đổi từ điều kiện đầu vào nào, lý do không tự động đạt. Kiểm tra người dùng không có quyền phê duyệt có thể hủy ngoại lệ không, có lưu thời gian và phiên bản sửa đổi không.

SAT (kiểm tra nhận tại chỗ) dùng đường ống và chất lỏng thực, kiểm tra độ trễ cung cấp và hồi lưu, vùng trộn, thời gian ổn định súc rửa cuối, hoạt động van thu hồi và van xả. Đánh giá xem dung dịch rửa có đến tận đầu ống mục tiêu không kết hợp với phương pháp đánh giá tính hợp lý rửa đang áp dụng tại hiện trường. Tài liệu 3-A giới thiệu cách kiểm tra phạm vi dung dịch rửa phủ đến thiết bị phun trong bồn chứa. Dạng sóng dẫn điện đẹp không đồng nghĩa đã loại bỏ điểm mù. Kết quả SAT dựa trên phương pháp và điều kiện chấp nhận đã thống nhất trước.

Kiểm tra nhận không chỉ có chu trình bình thường mà còn có chu trình cố ý gây lỗi. Mô phỏng thiếu hóa chất, biến động nước cấp, lưu lượng thấp, chọn sai công thức, quên trả van thủ công, mất MES, ngay sau thay cảm biến để kiểm tra luồng giữ và phục hồi. Không phải tất cả đều có thể tái hiện an toàn trên thiết bị thực, nên chia thành mô phỏng FAT, thử nghiệm an toàn SAT, xác nhận quy trình vận hành. Phiếu kiểm tra lưu lại người thực hiện, phiên bản công thức dùng, dạng sóng đầu vào, kết quả đánh giá, biện pháp khắc phục, kết quả thử lại.

Thứ tự triển khai: Bắt đầu từ một hệ thống và xác định tiêu chí đánh giá trước

Tiêu chí chọn đối tượng đầu tiên

Khi lựa chọn vòng CIP, không nên chỉ dựa vào “vị trí dễ lắp đặt cảm biến dẫn điện”. Cần kiểm tra xem có phải việc chuyển đổi sản phẩm nhiều lần khiến việc ghi chép bị thiếu sót làm chậm đánh giá chất lượng hay không, việc chuyển đổi giữa chất tẩy rửa và nước có còn phụ thuộc vào quyết định thủ công không, đường cung cấp và đường hồi có thể theo dõi trên P&ID không, và có thể thực hiện kiểm tra vệ sinh tại hiện trường hay không. Thử nghiệm đầu tiên nên chọn hệ thống đủ quan trọng để đo lường hiệu quả nhưng có thể thử nghiệm mà không ảnh hưởng đến toàn bộ thiết bị. Nếu chọn đường ống hợp lưu phức tạp ngay từ đầu, có thể mất nhiều thời gian để xác định ý nghĩa giá trị cảm biến.

Trong khảo sát ban đầu, quan sát cách công nhân ghi nhận bắt đầu và ai xác nhận kết thúc quá trình rửa. Khi chuyển sang ghi chép tự động, điều quan trọng là không bỏ qua các ngoại lệ và kiến thức về trạng thái thiết bị mà con người từng xác nhận. Ví dụ, nếu người có kinh nghiệm đánh giá hiện tượng kẹt van hoặc chậm xả ở bồn chứa cụ thể, thì những hiện tượng này sẽ được đưa vào mục kiểm tra và cảnh báo. Đồng thời, không nên chuyển toàn bộ quyết định của hiện trường thành “tự động OK” mà cần giữ lại nơi ghi chép người đánh giá và căn cứ.

Chu kỳ xem xét lại sau khi triển khai

Sau khi triển khai, sản phẩm, chất tẩy rửa, chất lượng nước, đường ống và cảm biến đều có thể thay đổi. Cần có cơ chế đánh giá lại giá trị cài đặt và tính hợp lý ít nhất khi có sự thay đổi. Trong đánh giá định kỳ, cần xem xét số lần cảnh báo, lý do hủy cảnh báo thủ công, tỷ lệ rửa lại, sai lệch hiệu chuẩn, thay thế cảm biến và kết quả kiểm tra chất lượng. Không chỉ nhìn vào xu hướng giá trị bình thường để kết luận “không có vấn đề”, mà còn phải kiểm tra xem việc không phát hiện bất thường có phải do cảm biến bị lỗi hay không. Kết quả đánh giá sẽ được phản ánh vào lần sửa đổi công thức và kế hoạch bảo trì tiếp theo.

Khi triển khai cho nhiều dây chuyền, có thể tái sử dụng các mục dữ liệu và giao diện cơ bản đã xác định ở dây chuyền đầu tiên, nhưng ngưỡng và xác nhận vệ sinh phải thực hiện riêng cho từng vòng CIP. Việc thống nhất quy tắc đặt tên cho tên dây chuyền, ID thiết bị, ID công thức và ID chu kỳ sẽ giúp dễ dàng tra cứu chất lượng và liên kết MES. Tuy nhiên, nếu chiều dài đường ống, hình dạng bồn chứa, cách nước rửa hồi khác nhau thì sóng tín hiệu và thời gian đạt giá trị cũng không giống nhau. Việc quản lý riêng biệt “mẫu chuẩn” và “tính hợp lý theo thiết bị” sẽ giảm thiểu việc phải làm lại khi mở rộng.

Giai đoạn đầu tiên là nắm bắt hiện trạng. Thu thập công thức rửa, P&ID, kết quả kiểm tra vệ sinh trước đây, đặc tính hóa chất, thời gian rửa cần thiết, lý do giữ chất lượng, và thu hẹp đối tượng xuống một vòng CIP. Giai đoạn thứ hai là quan sát. Ghi lại dẫn điện, nhiệt độ, lưu lượng ở đầu cấp và đầu hồi mà không thay đổi điều khiển hiện có, so sánh sự khác biệt giữa chu kỳ đạt và chu kỳ lỗi hiện hành. Giai đoạn thứ ba là thiết kế tiêu chí đánh giá, trong đó bộ phận đảm bảo chất lượng, sản xuất và bảo trì phê duyệt ngưỡng và cách xử lý ngoại lệ. Giai đoạn thứ tư là triển khai tự động đánh giá bằng PLC và liên kết MES từng bước. Cuối cùng là chuẩn bị hồ sơ FAT/SAT và đào tạo vận hành, rồi chuyển sang vận hành thực tế.

Việc phân công trách nhiệm rõ ràng cũng rất quan trọng. Bộ phận chất lượng phụ trách tiêu chí đánh giá vệ sinh và kiểm tra xác nhận, sản xuất phụ trách công thức và thao tác thủ công, bảo trì phụ trách thiết bị đo và đường ống, IT/OT phụ trách dữ liệu và quyền truy cập, nhà cung cấp phụ trách thiết kế, kiểm tra và bàn giao. Cần yêu cầu nhà sản xuất hóa chất xác nhận điều kiện nhiệt độ và nồng độ. Trong các cuộc họp quản lý thay đổi, quyết định xem sản phẩm mới, thay đổi hóa chất, cải tạo đường ống, thay cảm biến hay cập nhật PLC cái nào cần kiểm tra lại. Không nên coi là “hoàn thành” khi chưa xác định người chịu trách nhiệm vận hành sau triển khai.

Đo lường hiệu quả được thực hiện trên cả chất lượng sản xuất và sử dụng tài nguyên. So sánh trước và sau triển khai các chỉ số như thời gian phát hiện ngoại lệ, thời gian tìm kiếm hồ sơ trong tra cứu chất lượng, tỷ lệ rửa lại, thời gian chu kỳ CIP, lượng nước sử dụng khi chuyển đổi sản phẩm, lượng bổ sung hóa chất. Nếu sản phẩm sản xuất hoặc mùa vụ khác nhau thì không thể so sánh đơn giản. Cần ghi lại thời gian so sánh, cấu trúc sản phẩm, công thức rửa, trạng thái thiết bị để đánh giá. Thay vì hứa hẹn tỷ lệ giảm chung chung nhờ giám sát dẫn điện, điều quan trọng là tạo ra hồ sơ vận hành có thể giải thích nguyên nhân.

Câu hỏi thường gặp

Giám sát dẫn điện trong CIP có thể thay thế kiểm tra vi sinh không?

Không thể quyết định bỏ kiểm tra chỉ dựa vào dẫn điện. Dẫn điện chủ yếu phản ánh sự thay đổi thành phần ion và điều kiện quy trình. Phương pháp kiểm tra vi sinh, dị nguyên, dư lượng phù hợp với sản phẩm và nguy cơ phải tuân theo xác nhận tính hợp lý của bộ phận chất lượng. Ghi chép dẫn điện hữu ích như bằng chứng bổ trợ để giải thích “công thức rửa đã được thực hiện đúng”.

Cảm biến dẫn điện CIP nên lắp ở đầu cấp hay đầu hồi?

Tùy mục đích. Đầu cấp dễ quan sát nồng độ hóa chất và điều kiện bơm, đầu hồi dễ quan sát pha chất lỏng đã qua thiết bị. Đường ống hợp lưu cần thông tin van để xác định nguồn hồi. Trên P&ID, vẽ đường dẫn chất lỏng và đối tượng đánh giá để chọn điểm cần thiết.

Giá trị cài đặt dẫn điện và giá trị kết thúc xả cuối cùng nên dựa vào đâu?

Không có giá trị chung áp dụng cho tất cả. Căn cứ vào hóa chất sử dụng, bù nhiệt độ, dẫn điện nước cấp, dư lượng sản phẩm, đường ống đối tượng, kết quả xác nhận vệ sinh để quyết định theo từng công thức của nhà máy. Ghi lại căn cứ, người sửa đổi và ngày áp dụng, xem xét lại khi thay đổi hóa chất hoặc thiết bị.

Có thể bắt đầu chỉ với liên kết CIP hiện có và MES không?

Nếu PLC hiện có có tín hiệu cần thiết và ID chu kỳ, có thể bắt đầu từ liên kết lịch sử chỉ đọc. Nếu không có tín hiệu cần thiết, cần ước lượng phạm vi bổ sung cảm biến hoặc cải tạo điều khiển. MES không chỉ nhận kết quả đạt hay không mà còn nhận biết chu kỳ đó thuộc lô nào, phiên bản công thức nào, ai phê duyệt ngoại lệ.

Trong RFP và FAT/SAT, ưu tiên kiểm tra điều gì?

Quan trọng hơn màn hình khi bình thường là ngăn tự động chấp nhận khi có lỗi và có thể truy xuất lý do sau. Bao gồm kiểm tra cảm biến hỏng, lưu lượng thấp, mất kết nối, can thiệp thủ công, lệch giờ. Tại hiện trường, kiểm tra riêng pha chất lỏng chuyển đổi và tính hợp lý của việc rửa thiết bị.

Tóm tắt

Giám sát dẫn điện trong CIP là phương pháp hiệu quả để trực quan hóa pha chất lỏng giữa hóa chất và nước, quản lý nồng độ và thay đổi trong quá trình xả. Thành công không phụ thuộc vào việc có cảm biến hay không, mà nằm ở việc đo pha nào trên đường ống nào, kết hợp lưu lượng, nhiệt độ, thời gian, trạng thái van ra sao, và dựa trên kết quả xác nhận nào để quyết định giá trị cài đặt. Tại các nhà máy thực phẩm và đồ uống ở Thái Lan, việc tổng hợp thiết kế vệ sinh, thao tác hiện trường, phê duyệt chất lượng và lịch sử MES vào một ID chu kỳ CIP giúp liên kết quyết định hàng ngày và giải trình sau này.
