Chọn và lắp đồng hồ lưu lượng hơi cho nhà máy tại Thái Lan

Điều quan trọng khi lựa chọn và triển khai đồng hồ đo lưu lượng hơi nước là trước khi tìm thiết bị phù hợp với đường kính ống, cần xác định rõ đo cái gì, bằng đơn vị nào và phạm vi vận hành đến đâu. Tại các nhà máy Thái Lan, đường ống chính hơi nước và đường ống theo từng công đoạn thường gặp đồng thời các vấn đề như lưu lượng thấp khi khởi động, biến động tải, biến động áp suất, hơi nước ẩm và đoạn ống thẳng hạn chế. Bài viết này sẽ hệ thống hóa từ so sánh các phương pháp đo, bù mật độ, thi công đường ống, kết nối OT đến điều kiện nghiệm thu FAT và SAT theo thứ tự có thể dùng làm yêu cầu đặt hàng.

Trước khi triển khai đồng hồ đo lưu lượng hơi nước, hãy xác định “mục đích đo” trong một câu

Trước tiên, hãy quyết định mục đích chính là “nắm tổng lượng phát sinh tại cửa ra nồi hơi”, “phân bổ lượng hơi sử dụng theo từng khu nhà” hay “so sánh vận hành khởi động và ổn định của một công đoạn sấy”. Ngay cả trong cùng một nhà máy, nếu mục đích khác nhau thì điểm đo cần thiết, chu kỳ tích lũy, độ chính xác và điểm truyền thông cũng khác nhau. Nếu trộn lẫn tổng lượng nồi hơi với lượng tiêu thụ theo công đoạn, rất dễ hiểu nhầm hỏng đồng hồ đo lưu lượng khi cân đối khối lượng không khớp do có các nhánh, giảm áp, xả hơi, ngưng tụ và hồi lưu ở giữa. Trước khi đặt hàng, hãy xác định ranh giới đo bằng cách tô màu trên sơ đồ hệ thống ống và xác định van cùng đường bypass nào nằm trong ranh giới đó.

“Lượng” hơi nước cần phân biệt giữa lưu lượng thể tích và lưu lượng khối lượng. Nếu dùng cho chi phí sản xuất, định mức nguyên liệu theo dây chuyền, cân bằng nhiệt thì thường phải chỉ rõ lưu lượng khối lượng kg/h và khối lượng tích lũy kg. Cảm biến chỉ đo vận tốc hay thể tích không thể cho ra khối lượng vì mật độ hơi thay đổi theo áp suất. Giải thích đo lường của Spirax Sarco cho biết đồng hồ đo lưu lượng hơi nước không tích hợp bù mật độ cần đo thêm áp suất hoặc nhiệt độ.Nguồn: Spirax Sarco “Instrumentation”

Câu mục đích cũng nên kèm theo quyết định vận hành. Ví dụ: “Xem lưu lượng kg/h theo khung giờ và tổng tích lũy kg của công đoạn A, bộ phận thiết bị sẽ kiểm tra hàng tuần sự lệch chuẩn sau khi đổi sản phẩm”. Khi đã rõ như vậy, không chỉ hiển thị trên màn hình mà còn cần lưu tín hiệu vận hành, chủng loại, ca làm việc, áp suất hơi cùng trục thời gian. Khi xin ngân sách, hãy viết rõ “sau khi đo sẽ thay đổi gì”. Không nên cho rằng chỉ đo là đạt tiết kiệm năng lượng mà cần đánh giá riêng kết quả thực thi như sửa chữa rò rỉ hơi, điều chỉnh lại cài đặt, giảm thời gian làm nóng không cần thiết.

Phân biệt vai trò giám sát nồi hơi và giám sát trap hơi

Đồng hồ đo lưu lượng hơi nước là thiết bị định lượng dòng chảy qua mặt cắt ống. Giám sát từ xa nồi hơi chủ yếu nắm trạng thái thiết bị như đốt, cấp nước, áp suất; giám sát trap hơi phát hiện bất thường xả nước hoặc rò rỉ từng trap. Nếu đặt hàng cả ba thành phần trong một “IoT hơi nước” thì kết quả đo có thể không rõ ràng. Nếu đã xem xét phát hiện bất thường theo trap riêng, hãy tham khảo Thiết kế triển khai giám sát trap hơi không dây để phân biệt vai trò với tích lũy khối lượng trên đường ống chính. Hướng dẫn PoC và RFP giám sát đồng hồ đo lưu lượng nhà máy hiện có tại đây dùng cho thiết kế thu thập dữ liệu tổng thể, còn bài này tập trung vào đặc thù hơi nước như mật độ và nước ngưng.

Thu thập dữ liệu vận hành cần thiết trước, hơn là chỉ lấy giá trị cực đại

Bảng nhập liệu chọn thiết bị không chỉ ghi đường kính danh nghĩa ống. Ít nhất cần có P&ID vị trí đo, đường kính trong và schedule ống, vật liệu, cách nhiệt, hướng ngang/dọc, độ cao ống, các co, nhánh, van giảm áp, van điều chỉnh gần đó, chiều dài ống thẳng, không gian kiểm tra, thời gian có thể dừng. Về phía hơi nước cần biết là hơi bão hòa hay quá nhiệt, áp suất và nhiệt độ thường, tối thiểu, tối đa, mức độ khô, phạm vi lưu lượng vận hành, lưu lượng tạm thời khi khởi động, thời gian vận hành hàng năm. Nếu không có lịch sử lưu lượng, hãy tạo phạm vi giả thuyết dựa trên công suất hơi nồi hơi, tải nhiệt công đoạn, chu kỳ batch, độ mở van, dữ liệu nhiên liệu và cấp nước hiện có, rồi báo nhà cung cấp là điều kiện chưa xác định. Không dùng giá trị ước tính làm số liệu thực đo để quyết định model.

Chỉ chọn kích cỡ theo lưu lượng cực đại có thể khiến vận hành bình thường dưới ngưỡng đo tối thiểu. Ví dụ chọn thiết bị lớn dựa trên đỉnh lưu lượng vài phút khi làm nóng, phần còn lại không đo được thì không đạt mục đích. Ngược lại chọn thiết bị quá nhỏ sẽ gây tổn thất áp suất và giới hạn vận tốc. Khi yêu cầu báo giá, hãy liệt kê lưu lượng tối thiểu liên tục, bình thường, tối đa liên tục, đỉnh ngắn hạn riêng biệt, đồng thời yêu cầu nhà cung cấp trả lời phạm vi đo, sai số và tổn thất áp suất tương ứng từng điểm. Hướng dẫn lắp đặt của Spirax Sarco cũng yêu cầu chọn đồng hồ đo lưu lượng theo công suất chứ không phải chỉ theo kích cỡ ống.Nguồn: Spirax Sarco “Installation”

Chỉ lấy giá trị đại diện một ngày sẽ che giấu các đáy tải. Hãy phân chia theo hạt thời gian 30 phút hoặc phù hợp chu kỳ công đoạn, tách biệt dừng, làm nóng, ổn định, rửa, chờ. Nếu lưu lượng thấp quan trọng cho quyết định quản lý, ngoài tỷ lệ thu nhỏ (turndown ratio) đơn lẻ trong catalog, cần xác nhận “ở áp suất, nhiệt độ và điều kiện ống thực tế, sai số áp dụng cho lưu lượng thấp đó là bao nhiêu”. Nếu thiếu dữ liệu thực tế nhà máy, hãy cân nhắc đo thử trước. Thứ tự lựa chọn là bắt đầu từ tải cần biết vận hành chứ không phải đặc tính thiết bị mua.

So sánh các phương pháp đo lưu lượng hơi dựa trên trạng thái hơi và điều kiện đường ống

Các lựa chọn bao gồm phương pháp xoáy (vortex), chênh áp (differential pressure), và diện tích thay đổi (variable area). Chỉ dựa vào tên phương pháp không thể quyết định ưu nhược điểm. Spirax Sarco tổng hợp các điểm mạnh và hạn chế của từng phương pháp dành cho hơi, nhấn mạnh rằng sự phù hợp với ứng dụng là tiền đề cho phép đo chính xác và liên tục. Nguồn: Spirax Sarco “Types of Steam Flowmeter”

Phương pháp xoáy được xem xét rộng rãi cho hơi, nhưng không nên chỉ dựa vào “không có bộ phận chuyển động” để quyết định. Sản phẩm xoáy của Emerson dành cho tiện ích liệt kê hơi là đối tượng áp dụng, đồng thời nêu ưu điểm thiết kế không cần ống dẫn áp. Tuy nhiên, trong các tài liệu hướng dẫn riêng biệt có lưu ý về điều kiện ống thẳng, rung động, tránh thi công gây tích tụ nước ngưng, vị trí cảm biến áp suất và nhiệt độ. Do điều kiện khác nhau giữa các dòng sản phẩm, không nên dùng giá trị chiều dài ống thẳng cần thiết của hãng khác hoặc kiểu khác làm chuẩn chung. Nguồn: Emerson “Rosemount 8600 Vortex Flow Meters” / Hướng dẫn “Rosemount 8800D Reference Manual”

Với phương pháp chênh áp, không chỉ phần tử chính như orifice mà còn phải xem xét toàn bộ chuỗi đo gồm bộ truyền áp chênh, ống dẫn áp, đầu vào áp suất hoặc nhiệt độ, và bộ tính toán. Mối quan hệ tính khối lượng từ chênh áp và ảnh hưởng của biến động mật độ đến giá trị đọc được trình bày trong tài liệu hướng dẫn thiết bị của Spirax Sarco. Khi bảo trì tại hiện trường, khả năng xử lý tắc nghẽn, rò rỉ ống dẫn áp và kiểm tra điểm không cũng cần được dự toán cùng chi phí thi công. So sánh chỉ dựa trên giá mua thiết bị đơn lẻ dễ bỏ sót chi phí bộ truyền và bảo trì sau này.

Trong không gian thi công hẹp, loại tích hợp “tiết kiệm không gian” cũng là lựa chọn, nhưng cần đối chiếu trạng thái hơi áp dụng, kích cỡ ống, lưu lượng tối thiểu, và chiều dài ống thẳng theo tài liệu sản phẩm. Sản phẩm TFA của Spirax Sarco là ví dụ dành cho hơi bão hòa, minh họa thi công điển hình với bộ tách hơi và xử lý nước ngưng phía thượng lưu. Tuy nhiên, chiều dài ống thẳng cần thiết trong hình này là điều kiện riêng của TFA, không phải quy tắc chung cho tất cả các phương pháp. Nguồn: Spirax Sarco “TFA Saturated Steam Flowmeter”

Không chỉ định trực tiếp đồng hồ điện từ cho ống hơi chính

Không nhầm lẫn đồng hồ lưu lượng cho nước hoặc nước ngưng với đồng hồ cho hơi. Đồng hồ điện từ dựa trên nguyên lý đo chất lỏng dẫn điện, không phải lựa chọn phù hợp để dùng trực tiếp cho ống hơi chính ở pha khí. Nếu dùng để đo lưu lượng nước ngưng hồi về, cần xem xét lại trạng thái chất lỏng là pha lỏng, đầy ống, nhiệt độ, độ dẫn điện và điều kiện đường ống. Khi lập bảng báo giá, không chỉ liệt kê chung chung “đồng hồ lưu lượng” mà cần ghi rõ pha và trạng thái đo ở từng dòng. Nguồn: Endress+Hauser “Flow measurement for liquids, gases and steam”

Đặt hiệu chỉnh mật độ và hơi ướt làm trung tâm trong lựa chọn

Dù lưu lượng thể tích hơi bằng nhau, khối lượng sẽ thay đổi khi áp suất hoặc nhiệt độ thay đổi. Với hơi bão hòa, áp suất và nhiệt độ tương ứng nhau nên có thể cấu hình dùng bảng hơi thích hợp và đo một trong hai để tính mật độ. Tuy nhiên, không thể nói “chỉ cần một đầu vào áp suất là đủ cho mọi loại hơi”. Cần kiểm tra qua tài liệu kỹ thuật và thử nghiệm xem sản phẩm thực hiện hiệu chỉnh và tính toán ở trạng thái nào, bao gồm hơi quá nhiệt và biến đổi vận hành. Yokogawa trình bày ví dụ tính lưu lượng khối lượng hơi bão hòa bằng phương pháp xoáy tích hợp cảm biến nhiệt độ, nếu áp dụng cần xác nhận điều kiện cài đặt cảm biến và bộ tính toán theo từng mã sản phẩm. Nguồn: Yokogawa “Massflow Measurement of Steam”

Việc ghi “áp suất 5 bar” cũng tiềm ẩn nguy hiểm. Áp suất gauge (bar(g)) và áp suất tuyệt đối (bar(a)) khác nhau, nếu nhầm lẫn trong tính toán mật độ sẽ gây sai số hệ thống. Cần ghi rõ đơn vị và chuẩn áp suất trong đơn đặt hàng, tag PLC, màn hình và biên bản kiểm tra nhận hàng. Đơn vị tích lũy là kg hay tấn, xung đầu ra tương ứng bao nhiêu kg/xung cũng phải cố định và xử lý tương tự. Dù hiển thị đúng, tai nạn quy đổi 10 lần hoặc 1000 lần qua gateway có thể được ngăn chặn bằng đối chiếu bảng cài đặt.

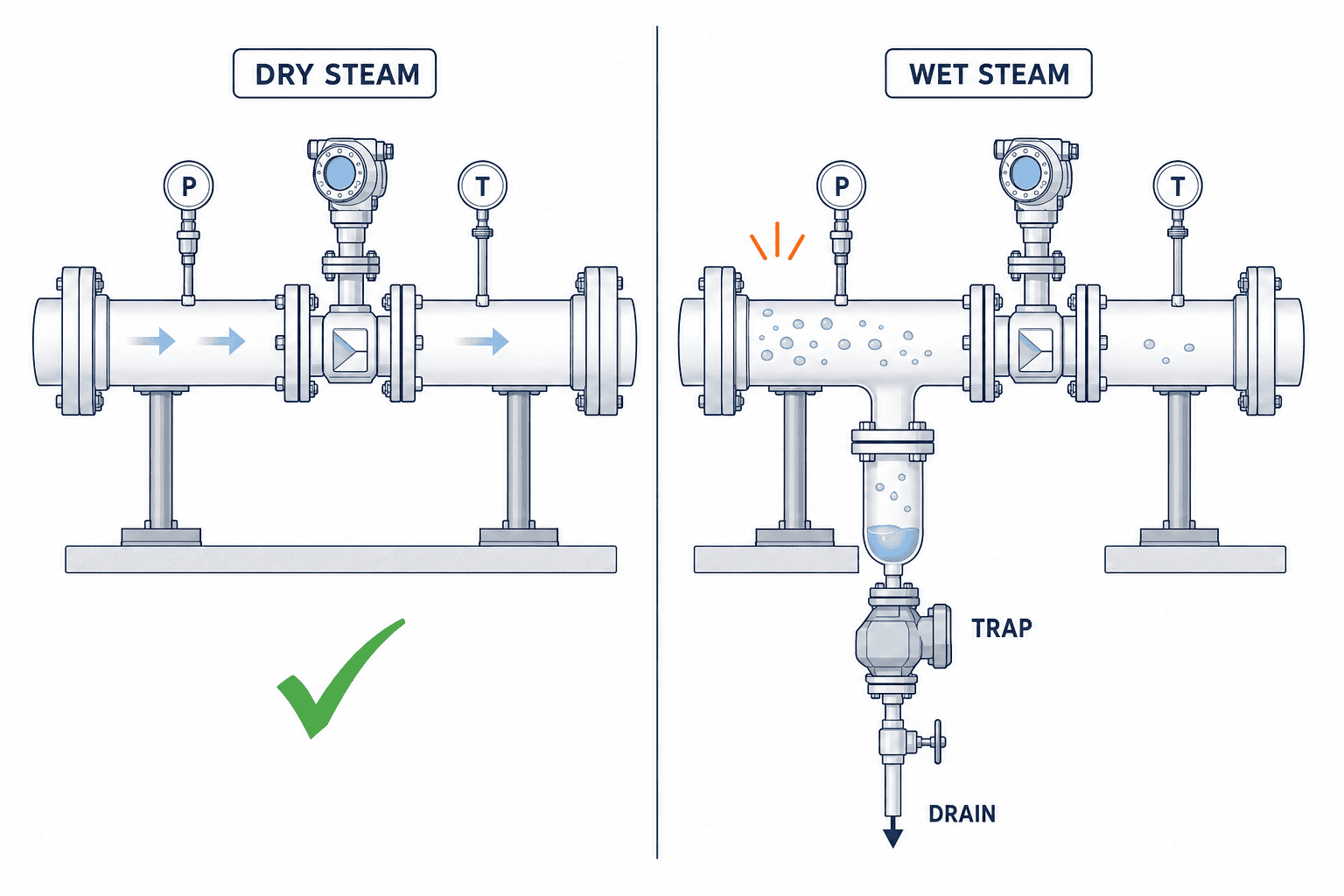

Hơi ướt là vấn đề khác. Khi có giọt lỏng lẫn trong đường ống, vận tốc và trạng thái xoáy mà cảm biến đo được không còn tỷ lệ đơn giản với tổng khối lượng hoặc nhiệt lượng cần tính. Thông số kỹ thuật đồng hồ lưu lượng hơi thông thường không ghi “độ chính xác tương tự với hơi ướt”. Endress+Hauser giải thích một số sản phẩm xoáy có tùy chọn đánh giá chất lượng hơi ướt, nhưng không phải chức năng tiêu chuẩn của tất cả đồng hồ xoáy. Với đường ống nghi ngờ có hơi ướt, trước tiên cần kiểm tra bộ tách hơi, xả nước ngưng, cách nhiệt và thiết kế đường ống thấp điểm; nếu mục tiêu là định lượng hơi ướt thì phải kiểm tra kỹ thông số kỹ thuật riêng của thiết bị phù hợp. Nguồn: Endress+Hauser “The vortex flowmeter”

Bỏ qua độ khô hơi và chỉ xem “lưu lượng” sẽ giới hạn khả năng đánh giá nhiệt lượng. Cùng một khối lượng kg nhưng trạng thái hơi cung cấp khác nhau sẽ ảnh hưởng cách nhiệt lượng hữu ích đi vào quy trình. Cần phân biệt mục đích lắp đặt đồng hồ lưu lượng là phân bổ khối lượng giữa thiết bị hay tinh chỉnh cân bằng nhiệt, và nếu cần thì kết hợp đo áp suất, nhiệt độ và nước ngưng. Giá trị “năng lượng hơi” do nhà sản xuất cung cấp phải được kiểm tra xem nhập liệu và giả định tính toán là gì. Dù đo nhiệt độ và áp suất, nếu không đo thực tế độ khô hơi thì vẫn còn độ không chắc chắn.

Thiết kế đường ống cần chuẩn bị trạng thái trước và sau cảm biến

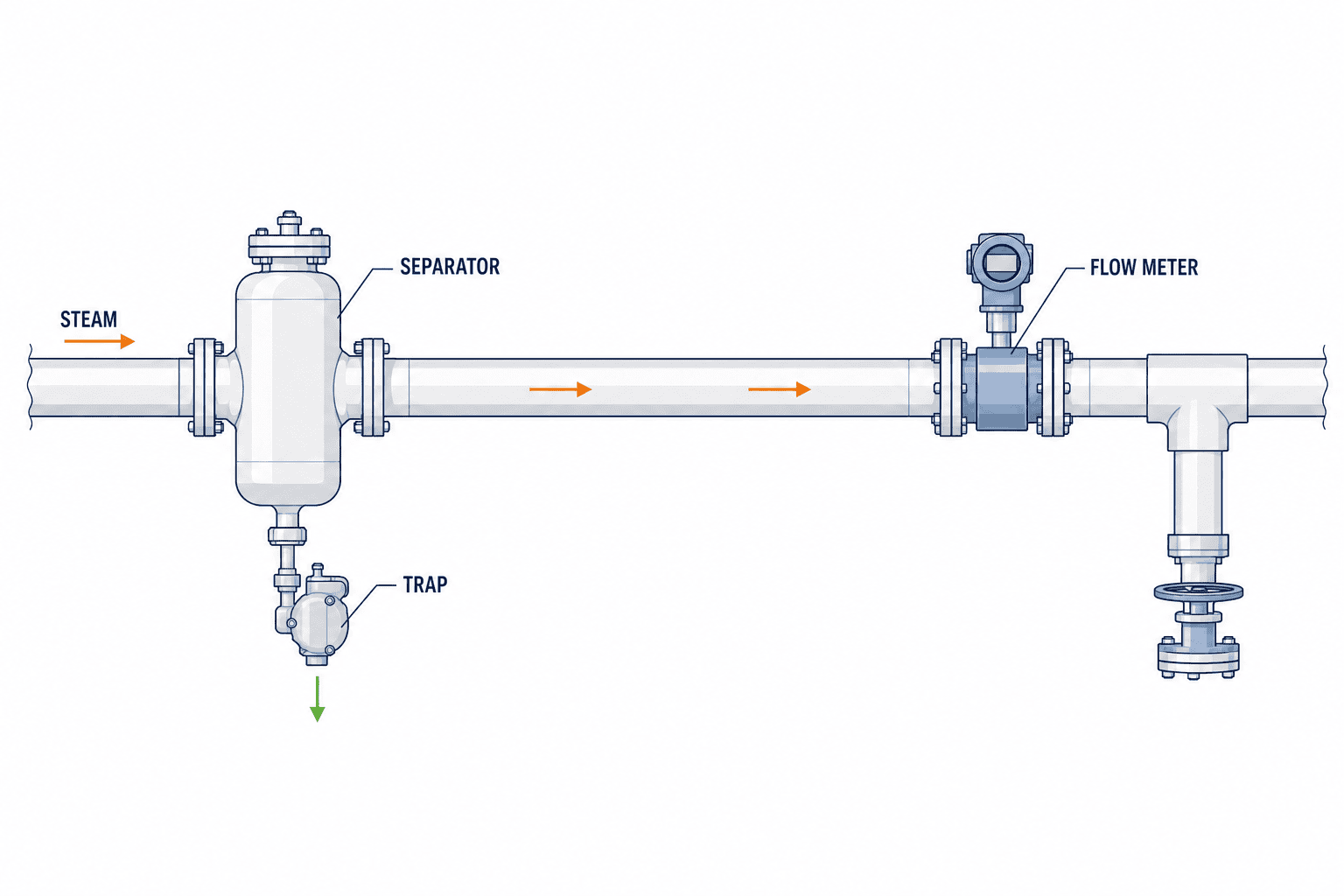

Sai lầm tốn kém nhất khi lắp đặt đồng hồ lưu lượng hơi nước là phát hiện ra sau khi mua thiết bị rằng “đường ống thẳng không đủ” hoặc “nước ngưng tích tụ ở điểm thấp”. Không chỉ gửi ảnh hiện trường và kích thước thực tế cho nhà sản xuất, mà còn phải ghi rõ thứ tự và khoảng cách của van giảm áp, van điều chỉnh, van đóng, co, bộ tách, bộ thoát nước ngưng, thiết bị đo, nhánh phía hạ lưu trên sơ đồ P&ID. Chiều dài đường ống thẳng ở thượng lưu và hạ lưu cần ghi cả số lần đường kính ống D và kích thước thực tế bằng mm, đối chiếu với bản hướng dẫn lắp đặt phiên bản mới nhất của loại thiết bị được chọn. Spirax Sarco liệt kê chiều dài đường ống không có vật cản ở thượng lưu và hạ lưu, độ khô của hơi, hỗ trợ đường ống và cách nhiệt là các yếu tố quan trọng khi lắp đặt. Nguồn: Spirax Sarco “Installation”

Bộ tách được đặt ở phía thượng lưu của thiết bị đo và thoát nước ngưng qua trap thích hợp. Nếu có điểm thấp thoát nước ngưng hoặc thiếu cách nhiệt, chỉ điều chỉnh ngay trước thiết bị đo thì vẫn còn hiện tượng va đập nước và hơi ẩm khi khởi động. Hỗ trợ đường ống, căn chỉnh vị trí mặt bích, tránh để tải trọng đường ống tác động lên thân thiết bị. Nếu cần giảm kích thước ống, xác nhận với nhà cung cấp hình dạng và vị trí giảm kích thước sao cho không tích tụ nước ngưng. Việc có hay không sử dụng bộ lọc, đường bypass, van cô lập cũng khác nhau tùy loại thiết bị. Không áp dụng khoảng cách hoặc loại màn lọc theo quy chuẩn chung thay cho thiết kế riêng.

Đường ống hơi chính rất nóng, việc dừng và mở van tiềm ẩn nguy hiểm. Thi công tại hiện trường phải tuân thủ quy trình cách ly, khóa van, làm mát, kiểm tra áp suất còn lại, xả nước ngưng, cấp phép làm việc và các yêu cầu áp dụng nội bộ, hiện trường về đường ống áp lực. Phạm vi đặt hàng bao gồm chế tạo spool, hàn/kiểm tra không phá hủy (NDT) nếu cần, phục hồi cách nhiệt, nguồn điện thiết bị đo, máng cáp, mạng truyền thông, giám sát chạy thử, hiệu chuẩn lại và phụ tùng thay thế. Báo giá chỉ riêng giá cảm biến không thể so sánh tổng thể công trình.

Khi không đủ chiều dài đường ống thẳng, yêu cầu “chứng minh điều kiện ngoại lệ”

Khi nhà sản xuất đề xuất sử dụng bộ chỉnh lưu, hệ số hiệu chỉnh hoặc lắp đặt với đường ống thẳng ngắn, cần yêu cầu bằng chứng về tính khả thi dựa trên vật cản thượng lưu và phạm vi vận hành của đường ống. Giá trị “độ chính xác ±1%” trong catalog không phải là bảo đảm cho trường hợp thiếu đường ống thẳng tại hiện trường. Cần so sánh với phương án di dời điểm đo thay thế, cải tạo đường ống hoặc phân chia đo bằng nhiều thiết bị. Hướng dẫn sử dụng Emerson 8800D phân biệt rõ điều kiện tối thiểu có thể thi công và điều kiện để đạt độ chính xác chuẩn, đây là điểm cần xác nhận trong RFP. Nguồn: Emerson “Rosemount 8800D Reference Manual”

Trong RFP, ghi rõ “giá trị chấp nhận được cho bộ thiết bị”

Trong yêu cầu đặt hàng, đặt điều kiện có thể đánh giá lên trước tên sản phẩm. Dưới đây là các mục kiểm tra tối thiểu.

Cách biểu thị “độ chính xác” phải ghi rõ là phần trăm trên toàn thang đo hay phần trăm trên giá trị chỉ thị, áp dụng trong phạm vi lưu lượng và trạng thái hơi nào. Độ chính xác của cảm biến riêng, bộ tính toán kèm theo hay toàn hệ thống sau lắp đặt không nhất thiết giống nhau. Bảng so sánh cần bổ sung “sai số tại lưu lượng tối thiểu cần thiết tại hiện trường”, không chỉ đánh giá độ chính xác catalog ở lưu lượng tối đa. Cần xác nhận truy xuất nguồn gốc chứng nhận hiệu chuẩn và phương pháp hiệu chuẩn tiếp theo ngay từ giai đoạn ký hợp đồng.

Tổng chi phí sở hữu bao gồm thiết bị đo, bộ tách và hệ thống thoát nước ngưng, cải tạo đường ống, thời gian dừng máy, cáp, thiết bị truyền thông, phục hồi cách nhiệt, hiệu chuẩn, phụ tùng thay thế và bảo trì. Với nhà máy nhiệt độ cao, độ ẩm lớn, môi trường lắp đặt bộ điện tử và khả năng tiếp cận kiểm tra cũng rất quan trọng, không đánh giá khả năng lắp ngoài trời chỉ dựa trên cấp bảo vệ IP. So sánh tư thế lắp thực tế, ánh sáng mặt trời trực tiếp, rung động, nước rửa và phạm vi cách nhiệt với hướng dẫn lắp đặt của loại thiết bị. Kết quả lựa chọn không chỉ ghi tên phương pháp mà còn lưu lại lý do không chọn các phương án khác để sử dụng khi mở rộng sau này.

Kết nối OT/IoT lưu trữ riêng giá trị thô và giá trị tính toán

Ngoài lưu lượng khối kg/h và tổng tích lũy kg, thu thập mã trạng thái thiết bị, áp suất, nhiệt độ, trạng thái hơi, lưu lượng thể tích tức thời, chất lượng tính toán, lịch sử reset tổng tích lũy trong phạm vi có thể xuất ra. Nếu PLC ước tính các giá trị thiết bị không đo được, cần xác định chủ sở hữu công thức và hệ số tính toán. Chọn phương thức 4–20 mA, xung, Modbus… phù hợp thiết bị, nhưng chỉ tên giao thức không quyết định ý nghĩa tag. Định nghĩa dải tín hiệu, tỷ lệ, dấu hiệu, đơn vị, số chữ số tích lũy, tràn số, giữ giá trị sau mất điện, giá trị khi mất kết nối trong danh sách I/O.

Đồng bộ thời gian và xử lý thiếu dữ liệu rất quan trọng khi so sánh chỉ số định mức hàng tháng. Ví dụ đọc giá trị tích lũy PLC mỗi phút, nếu mất kết nối rồi kết nối lại mà cộng trùng số liệu thì tổng tháng sẽ bị phình to. Lưu reset hoặc rollover của giá trị tích lũy như sự kiện, hiển thị khoảng thời gian thiếu dữ liệu là thiếu. Nếu nội suy sau đó, phải thể hiện rõ đó là giá trị ước tính trên màn hình. Thiết lập kiểm tra đối chiếu giữa tổng lưu lượng tức thời cộng dồn và giá trị tích lũy của thiết bị, lưu ý sai lệch do chu kỳ lấy mẫu và lệch thời gian.

Không vội kết luận lưu lượng hơi trong thời gian không vận hành là rò rỉ. Ảnh hưởng bởi giai đoạn làm nóng, giữ ấm chờ, nhu cầu chung đường ống, bypass, phạm vi đo gần điểm zero. Giải thích cùng tín hiệu vận hành, trạng thái van, kế hoạch quy trình, biến động áp suất. Cảnh báo bất thường trước hết là “cảnh báo điều tra khi vượt ngưỡng trong khoảng thời gian nhất định”, sau đó xác định nguyên nhân. Không thể xác định riêng hỏng trap hơi chỉ bằng một đồng hồ lưu lượng.

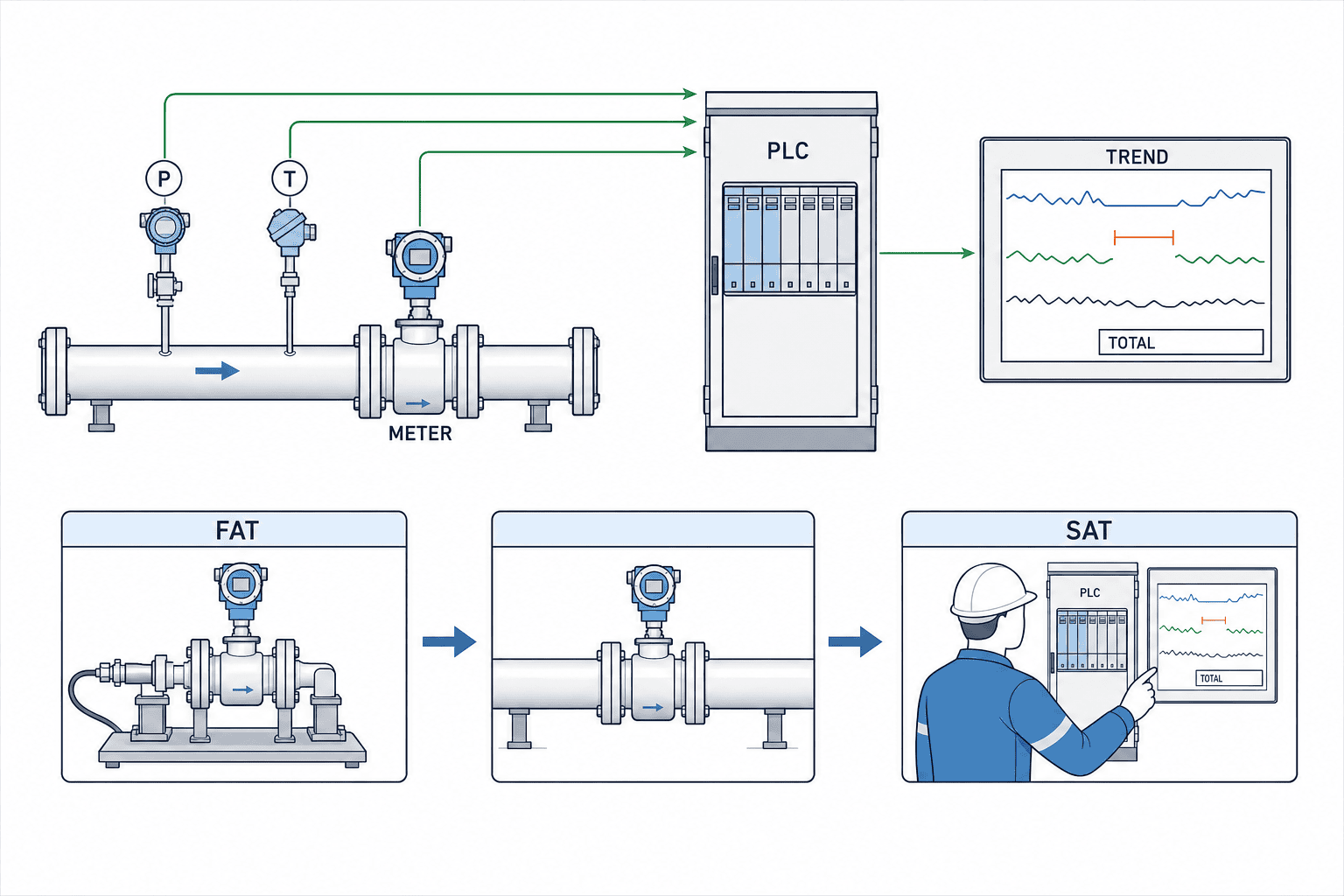

Quyết định các mục kiểm tra trong FAT và SAT trước khi ký hợp đồng

Trong FAT (Kiểm tra nhận hàng tại nhà máy), cần đối chiếu kiểu máy, kích thước, vật liệu, mô-đun đầu ra, firmware, chứng chỉ hiệu chuẩn và bảng cài đặt của thiết bị được cung cấp. Sử dụng tín hiệu mô phỏng hoặc thiết bị hiệu chuẩn để kiểm tra các điểm đo tương ứng với mức tối thiểu, bình thường và tối đa, cũng như tính toán phản ứng với sự thay đổi của tín hiệu hiệu chỉnh áp suất và nhiệt độ. Nếu có chức năng chuyển đổi giữa trạng thái hơi bão hòa và hơi quá nhiệt, cần thử nghiệm hoạt động này. Ghi lại phạm vi tín hiệu 4–20 mA hoặc đầu ra xung, thẻ truyền thông, đơn vị, cảnh báo, khôi phục sau mất điện và việc giữ giá trị tích lũy. Tại SAT, kiểm tra điều kiện lắp đặt đường ống không thể mô phỏng trong FAT. Các phép kiểm tra SAT thông thường không chứng minh được sai số đo trong điều kiện hơi ướt; nếu độ chính xác đó quan trọng, cần quy định riêng phương pháp xác nhận theo thiết bị hoặc phép đo tham chiếu.

Trong SAT (Kiểm tra nhận hàng tại hiện trường), việc đối chiếu với bản vẽ lắp đặt là bước đầu tiên. Kiểm tra thực tế hướng dòng chảy, chiều dài ống thẳng, bộ tách hơi và đường thoát nước ngưng, giá đỡ ống, cách nhiệt, môi trường phần điện tử, mặt bích/ống dẫn áp, vị trí lấy áp suất và nhiệt độ. Ghi đồng thời các giá trị tức thời, áp suất, nhiệt độ, gia tăng tích lũy, đơn vị trên PLC và màn hình giám sát, cùng thời gian vận hành ở các điểm vận hành không tải, bình thường và tải cao. Nếu không thể đặt thiết bị chuẩn tại hiện trường, không ghi “đã chứng minh độ chính xác tuyệt đối tại SAT”, mà phải phân biệt rõ giữa chứng chỉ hiệu chuẩn và xác nhận phù hợp tại hiện trường. Nếu độ không chắc chắn của phép đo lớn so với mục đích sử dụng, cần lên kế hoạch đo tham chiếu bổ sung hoặc cân bằng khối lượng tạm thời.

Tiêu chuẩn nhận hàng cần cụ thể hơn “hiển thị được”. Ví dụ: ba điểm vận hành được chỉ định nằm trong phạm vi áp dụng của sản phẩm, giá trị hiển thị trên thiết bị và kg/h trên PLC khớp nhau trong sai số cho phép, không có sai lệch lớn giữa xung và giá trị tích lũy, mất kết nối truyền thông được ghi nhận là thiếu dữ liệu, hoạt động tích lũy sau khi reset đúng theo tài liệu, nhân viên bảo trì có thể phục hồi cài đặt từ bản sao lưu. Sai số cho phép được quyết định khi ký hợp đồng dựa trên mục đích sử dụng và giá trị bảo đảm của thiết bị, không dùng giá trị chung trong bài viết.

Tài liệu bàn giao bao gồm P&ID as-built, ảnh lắp đặt, danh sách thẻ, bảng tỉ lệ, phương pháp hiệu chỉnh, chứng chỉ hiệu chuẩn, kết quả FAT/SAT, quy trình bảo trì, phụ tùng thay thế, quyền vận hành và lịch sử thay đổi. Tránh chỉ lưu màn hình phần mềm mà để cài đặt thiết bị hiện trường phụ thuộc vào trí nhớ của người phụ trách. Các hệ số do nhà cung cấp thay đổi phải được phê duyệt và lưu lịch sử. Điều này giúp dễ dàng tái lựa chọn khi tăng lưu lượng hoặc thêm quy trình trong tương lai.

Sau khi đưa vào sử dụng, đánh giá riêng “thay đổi lưu lượng” và “kết quả cải tiến”

Vài tuần đầu dùng để đánh giá độ ổn định của thiết bị và xây dựng đường cơ sở. So sánh kg/sản phẩm, kg/giờ vận hành, kg/h khi chờ dựa trên loại sản phẩm, thời gian vận hành, sản lượng, áp suất hơi và điều kiện mùa vụ. Tuy nhiên, chỉ số nguyên liệu thay đổi theo cơ cấu sản phẩm. Không khẳng định tiết kiệm chỉ dựa trên so sánh đơn giản với tháng trước, mà so sánh trong khoảng cùng sản phẩm và điều kiện vận hành. Nếu lệch khỏi đường cơ sở, lần lượt loại trừ nguyên nhân theo mã trạng thái lưu lượng kế, áp suất và nhiệt độ hơi, bộ tách và trap, van và bypass, điều kiện quy trình.

Trong hoạt động cải tiến, ghi lại quá trình đo → giả thuyết → xử lý tại hiện trường → đo lại. Ví dụ, quan sát lượng tiêu thụ cao vào ban đêm không được kết luận ngay là “rò rỉ”, mà phải kiểm tra thiết bị chung nào đang hoạt động. Nếu nghi ngờ trap có vấn đề, tiến hành kiểm tra riêng. Khi nhầm lẫn với đo tiết kiệm khí nén, có thể tham khảo Lựa chọn lưu lượng kế khí nén như ví dụ thiết kế hệ thống riêng, nhưng không áp dụng trực tiếp điều kiện mật độ, ngưng tụ và thoát nước ngưng của hơi.

So sánh chi phí đầu tư lưu lượng kế hơi như thế nào?

Không chỉ so sánh giá thiết bị mà còn phải đồng bộ chi phí xử lý bộ tách và thoát nước ngưng phía trên, cải tạo đường ống để đảm bảo ống thẳng cần thiết, thời gian dừng máy, phục hồi cách nhiệt, đầu vào cho hiệu chỉnh mật độ, kết nối OT, hiệu chuẩn và bảo trì định kỳ. Nếu không làm rõ những gì đã bao gồm trong báo giá, thiết bị rẻ chưa chắc dự án rẻ. Yêu cầu phân tách chi phí cố định, chi phí hàng năm và ảnh hưởng do dừng máy.

Có thể dùng cùng một lưu lượng kế cho hơi bão hòa và hơi quá nhiệt không?

Ngay cả khi cùng dòng sản phẩm áp dụng cho cả hai loại, cần đối chiếu riêng phạm vi nhiệt độ, áp suất, hiệu chỉnh mật độ, gioăng, vật liệu và cài đặt. Không áp dụng trực tiếp công thức tính mật độ hơi bão hòa cho hơi quá nhiệt. Chỉ định trạng thái đo trong bảng dữ liệu sản phẩm và kiểm tra chuyển đổi, tính toán trong FAT.

Có thể đo chính xác lưu lượng hơi ướt không?

Trước tiên, xác định nguyên nhân gây hơi ướt và đường ống dẫn nước ngưng đến thiết bị đo. Không kỳ vọng độ chính xác như hơi khô với thiết bị thiết kế cho hơi khô. Có sản phẩm hỗ trợ hơi ướt hoặc đánh giá độ khô, nhưng phạm vi áp dụng và độ không chắc chắn là đặc thù từng loại. Sau khi hoàn thiện bộ tách và thoát nước ngưng, xác nhận với nhà sản xuất độ chính xác khối lượng và nhiệt lượng cần thiết cho mục đích.

Nên đặt thiết bị đầu tiên ở đâu?

Nếu phân bổ chi phí nguyên liệu, chọn nhánh chính của quy trình; nếu cân đối tổng thể, chọn cửa ra lò hơi hoặc ống chính. Tuy nhiên, điều kiện tiên quyết là đảm bảo hơi khô, ống thẳng, dễ bảo trì và khả năng dừng máy. Bắt đầu với một điểm đo để thiết lập ranh giới đo và cách sử dụng dữ liệu, sau đó mở rộng đến các nhánh khác. Khi triển khai đồng thời nhiều điểm, thống nhất thẻ, đơn vị và chu kỳ tích lũy.

Ví dụ kế hoạch triển khai: mở rộng từ một điểm trên ống chính đến đo theo từng quy trình

Không cần đo toàn bộ các nhánh của nhà máy ngay từ đầu. Điểm đo đầu tiên phải đáp ứng ba điều kiện: “có thể dừng thiết bị”, “đảm bảo ống thẳng và điều kiện thoát nước”, “có người phụ trách sử dụng kết quả đo”. Ví dụ, lấy dữ liệu thời gian phát sinh tại một điểm trên ống chính, nếu thấy được đỉnh và đáy tải tại quy trình sử dụng hơi lớn, xem xét lắp thiết bị tại cửa vào quy trình đó. Khi lắp thiết bị cả trên ống chính và cửa vào quy trình, đồng bộ áp suất, ranh giới đường ống và so sánh giá trị tích lũy cùng khoảng thời gian. Không vội gán sai số chênh lệch là “rò rỉ”, mà kiểm tra các nhánh chưa đo, thoát hơi, nước ngưng, độ không chắc của thiết bị và lệch thời gian.

Điểm đo đầu tiên cũng là nơi đào tạo sử dụng dữ liệu. Kết hợp nhật ký vận hành với các sự kiện như đổi sản phẩm, CIP, chờ cuối tuần, chuyển đổi lò hơi để nhân viên hiện trường giải thích các đỉnh lưu lượng tương ứng với gì. Dù cảm biến không có lỗi, nếu xác định sai ranh giới đo, so sánh theo quy trình sẽ không chính xác. Cho nhân viên vận hành xem màn hình và hỏi “giá trị này dùng để làm gì” và “trong trường hợp nào cần kiểm tra lại”. Không chỉ đánh giá PoC qua kết nối truyền thông thành công, mà phải ghi nhận ít nhất một quyết định vận hành dựa trên dữ liệu.

Khi mở rộng, không triển khai cơ học cùng kiểu máy cho tất cả điểm. Mỗi quy trình có lưu lượng tối thiểu, trạng thái hơi, van giảm áp phía trên, ống thẳng khác nhau. Cùng kích cỡ có thể cần thiết bị khác nhau. Tuy nhiên, quy tắc đặt thẻ, đơn vị, reset tích lũy, xử lý thiếu dữ liệu, đồng bộ thời gian và mẫu FAT/SAT có thể chuẩn hóa. Nguyên tắc “điều kiện hiện trường riêng, định nghĩa dữ liệu chung” giúp giảm gánh nặng viết lại logic tổng hợp khi nâng cấp thiết bị.

Chuẩn bị khi thời gian dừng ngắn với đường ống hiện hữu

Trước khi thi công, hoàn thành đo đạc hiện trường, chuẩn bị và đặt hàng spool, giá đỡ, van cô lập, bộ tách, cáp thiết bị đo. Nếu phải cắt ống áp suất, lập kế hoạch hàn, kiểm tra, kiểm tra áp suất hoặc rò rỉ, phục hồi cách nhiệt, cấp điện, kiểm tra vòng lặp, chạy thử trong thời gian dừng cho phép. Đây không phải quy định phương pháp thi công chung mà phải phê duyệt quy trình kiểm tra phù hợp với quy định bảo trì nhà máy, yêu cầu áp dụng của cơ quan quản lý và phạm vi trách nhiệm nhà thầu. Cũng cần xác định trước ngày dự phòng và điều kiện trở lại vận hành cũ.

Có yêu cầu “không dừng máy, chỉ dùng clamp-on” nhưng cần kiểm tra thiết bị ứng dụng có phù hợp với điều kiện pha hơi hay không. Không dùng trực tiếp lưu lượng kế siêu âm clamp-on cho chất lỏng trên ống hơi chính. Khi so sánh giải pháp không xâm nhập, nhận thông tin từ nhà sản xuất về nguyên lý phù hợp với hơi, phạm vi áp suất – nhiệt độ, điều kiện đường ống cần thiết, giới hạn đo và cơ sở độ chính xác hiện trường. Tránh chỉ đánh giá dựa trên việc không phải cải tạo đường ống. Điều quan trọng là phép đo có thể dùng cho cân bằng khối lượng mục tiêu hay không.

Ba loại chuyển đổi dễ nhầm lẫn khi sử dụng dữ liệu

Thứ nhất là chuyển đổi áp suất. Khi thiết bị đo trên đường ống sử dụng bar(g) còn bộ tính toán sử dụng bar(a), nếu chỉ truyền số liệu mà không chú ý, sẽ còn sai số tương đương áp suất khí quyển. Tại điểm nhập dữ liệu của PLC hoặc bộ tính toán lưu lượng, cần ghi rõ chuẩn áp suất, và trong FAT cần mô phỏng các mức áp suất điển hình như thấp, bình thường, cao để kiểm tra điều kiện tham chiếu trên bảng hơi và kết quả. Nếu hai cảm biến trả về nhiệt độ và áp suất, có thể dùng để chẩn đoán xem có mâu thuẫn với trạng thái hơi bão hòa hay không, nhưng không nên tự động điều chỉnh giá trị bù thành “đúng” mà bỏ qua quá nhiệt hoặc sai số cảm biến.

Thứ hai là chuyển đổi từ giá trị tức thời sang giá trị tích lũy. Nếu nhận dữ liệu kg/h mỗi phút, tổng đơn giản các mẫu sẽ không ra kg. Cần nhân thời gian từng khoảng (đơn vị giờ) rồi cộng lại, đồng thời xử lý mất kết nối hoặc trễ mẫu. Nếu có thể, cũng nên lưu giá trị tích lũy của thiết bị và đối chiếu định kỳ với tích lũy tính toán. Tuy nhiên, cách thiết bị xử lý lưu lượng gần điểm không, có giữ giá trị khi mất điện hay không, và có bắt đầu lại từ 0 khi thay thiết bị hay không phụ thuộc vào cấu hình sản phẩm. Không nên xác định sai khác là lỗi khi chưa kiểm tra quy tắc này.

Thứ ba là tiêu thụ hơi trên mỗi đơn vị sản phẩm. Khi mẫu số là “số lượng sản phẩm”, giá trị sẽ thay đổi tùy loại, kích cỡ, điều kiện sấy khô, số lượng sản phẩm đạt và số lượng đầu vào. Nếu chỉ liệt kê kg/chiếc theo ngày, sẽ dễ nhầm ngày thay đổi cấu trúc sản phẩm là sự suy giảm thiết bị. Ban đầu cần lọc theo mã công đoạn và trạng thái vận hành, so sánh các khoảng thời gian cùng điều kiện. Nếu vẫn còn các đỉnh bất thường, cần theo dõi không chỉ lưu lượng mà còn áp suất, hoạt động van, kế hoạch sản xuất và hồ sơ bảo trì. Hiệu quả khi đưa thiết bị vào không phải là tăng số màn hình mà là khả năng theo dõi này trong thời gian ngắn.

Tóm tắt

Việc lựa chọn đồng hồ lưu lượng hơi nên tiến hành theo thứ tự: “mục đích đo và phạm vi → lưu lượng tối thiểu, bình thường, tối đa thực tế → trạng thái hơi và bù mật độ → thi công bao gồm bộ tách, bộ thoát nước, ống thẳng → định nghĩa dữ liệu → FAT/SAT”. Dù thiết bị tốt đến đâu cũng không thể bù được hơi ướt, đơn vị áp suất sai hoặc vận hành ngoài giới hạn đo. Nếu ba bên thiết bị, điều khiển và sản xuất cùng có chung bản đặc tả và biên bản nghiệm thu, dữ liệu lưu lượng sẽ dễ sử dụng cho tính giá thành và cải tiến.

TOMAS TECH hỗ trợ khảo sát lựa chọn điểm đo, trạng thái hơi, kết nối với PLC và màn hình giám sát hiện có cho các nhà máy hơi tại Thái Lan. Ngay cả khi chưa quyết định kiểu thiết bị, có thể tư vấn dựa trên P&ID hiện tại và phạm vi vận hành. Liên hệ.
