Khi chọn bộ định vị cho robot hàn, so tải trọng định mức trong catalogue với khối lượng chi tiết hoàn thiện mới chỉ là bước đầu. Đồ gá có thể khiến tổng tải vượt giới hạn; robot có thể chạm tới đường hàn nhưng mỏ hàn không vào được góc yêu cầu; hoặc robot phải dừng mỗi lần người vận hành nạp phôi. Đơn vị cần lựa chọn thực chất là cả cell hàn gồm chi tiết, đồ gá, robot, nguồn hàn, người vận hành và hệ thống an toàn. Bài viết này sắp xếp các thông tin nhà máy tại Thái Lan nên chuẩn bị trước khi yêu cầu báo giá. Các con số của nhà sản xuất dưới đây áp dụng cho model cụ thể, không phải cam kết chung cho mọi bộ định vị.
Xác định phôi trước khi chọn thiết bị
Bộ định vị xoay hoặc nghiêng phôi để đưa đường hàn vào tư thế robot dễ tiếp cận. ABB mô tả bộ định vị phôi của hãng dùng cho hàn hồ quang và cắt, với các trục có thể phối hợp cùng robot. KUKA mô tả thiết bị hai trục để đổi hướng nhiều lần cho phôi nặng hoặc có hình học phức tạp. Nhưng yêu cầu không dừng ở “có thể xoay”: vị trí đường hàn, góc tiếp cận của mỏ, đường đi dây hàn và khí, hướng nạp phôi cùng lối bảo trì đều thay đổi theo tư thế. ABB IRP B · KUKA KP2-HV
Chọn ít nhất ba sản phẩm đại diện: nặng nhất, nhỏ nhất và khó tiếp cận nhất. Ghi khối lượng và kích thước của cụm đúng tại thời điểm hàn, không chỉ của sản phẩm hoàn thiện. Đánh dấu phần nhô, khoảng vị trí trọng tâm, bề mặt định vị và không gian phôi quét qua khi xoay. Cộng cả đồ gá, kẹp, adapter và thiết bị gắn lên phần quay. Một chi tiết gọn và một khung dài có cùng khối lượng vẫn tạo tải động khác nhau. Ghi riêng tư thế nạp phôi vì tư thế ấy có thể khác tư thế hàn.
Trang thông số đầu tiên cần những gì?
Liệt kê nhóm mã sản phẩm, sản lượng năm, số ca, công nghệ hàn, chiều dài đường hàn, vật liệu và chiều dày, loại mối ghép, tư thế hàn mong muốn và vùng có thể chấp nhận không hàn được. Thêm tần suất đổi mã hàng và trạng thái nhiệt của chi tiết khi tháo ra. Các dữ liệu này quyết định một hay hai trục, một hay hai trạm, và phôi phải chuyển động trong lúc hàn hay chỉ giữa các mối hàn. Nếu nhiều sản phẩm dùng chung cell, đừng lấy sản phẩm “trung bình” làm cơ sở duy nhất; cần tính cả thời gian các mã ngoại lệ chiếm dụng cell.
Kiểm tra tải trọng gồm cả đồ gá
Không so trực tiếp tải trọng công bố với phôi trần. Cụm quay có thể gồm đồ gá, mâm cặp, kẹp, adapter, phần cứng của đường hồi dòng hàn và thiết bị phụ. Định nghĩa tải định mức và điều kiện cho phép khác nhau theo model; gửi bảng tải đầy đủ cho nhà cung cấp đánh giá từng trục. ABB nêu dòng IRP B có khả năng mang phôi gồm cả đồ gá lên tới 750 kg. KUKA công bố tải định mức 500 kg cho KP2-HV500. Đây là hai ví dụ riêng của model, không phải phép xếp hạng thiết bị; vẫn cần đọc điều kiện lắp và giới hạn trong tài liệu kỹ thuật. ABB IRP B · KUKA KP2-HV500
Tách khối lượng phôi, đồ gá và phụ kiện phần quay trong bảng tính. Ví dụ phôi 400 kg, đồ gá 120 kg, mâm cặp và phụ kiện 30 kg thì khối lượng cần đánh giá là 550 kg. Phép cộng này không phê duyệt một model cụ thể, vì độ lệch tâm, quán tính, vị trí lắp, gia tốc và hướng trục vẫn là giới hạn riêng. Nêu rõ thiết bị nâng còn gắn khi quay hay được tháo trước. Nếu đồ gá được thiết kế sau khi xin báo giá, khối lượng thực dễ tăng; nên có thiết kế sơ bộ trước khi chốt model.

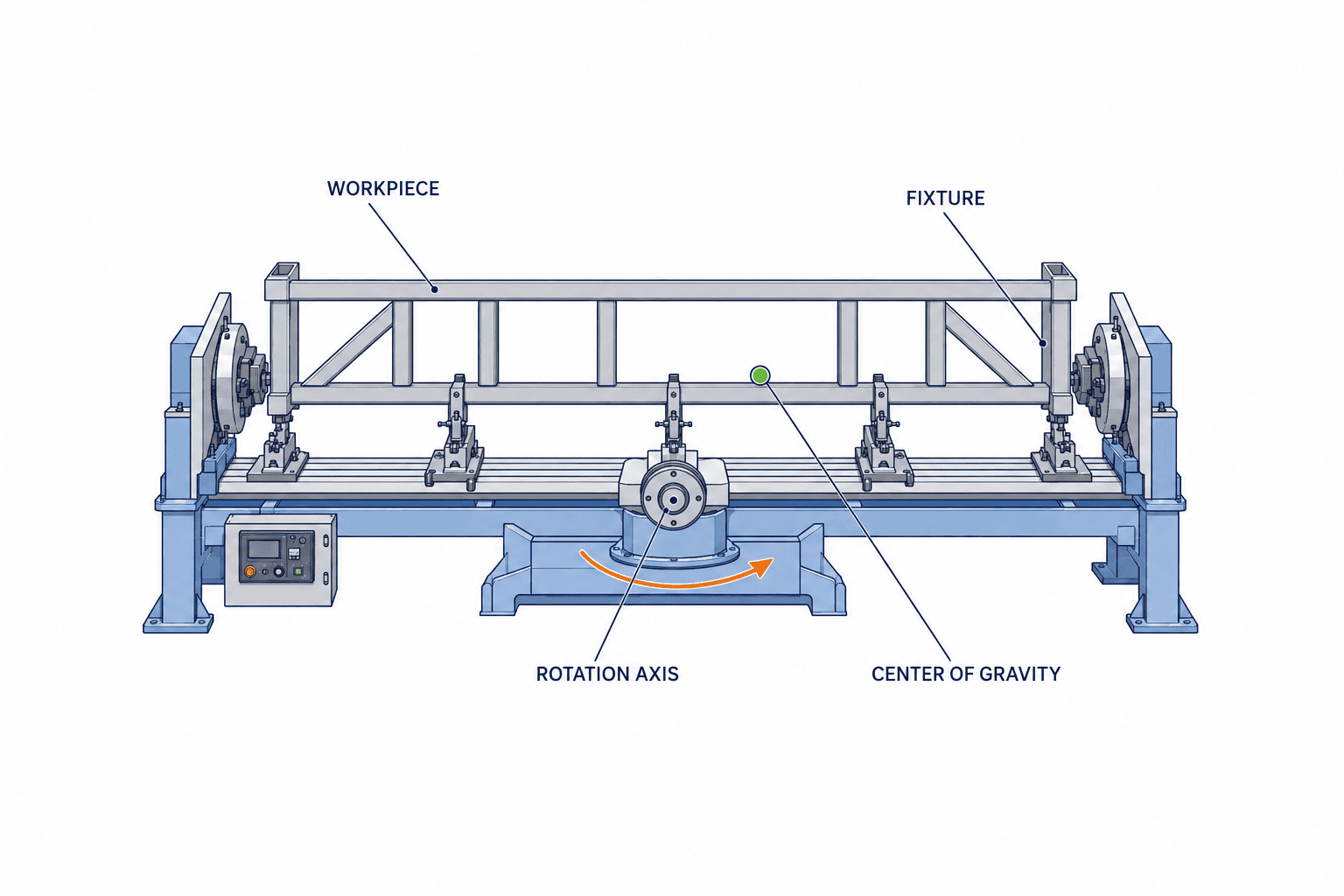

Tính trọng tâm và mômen quán tính trước
Một khối 550 kg gọn sát trục và khung dài 550 kg có khối lượng tập trung ở hai đầu cần mômen tăng tốc và hãm khác nhau. Trục nghiêng còn chịu tải trọng lực thay đổi theo góc. Cần cung cấp tọa độ trọng tâm theo từng trục, mômen quán tính khối lượng, độ lệch tâm cực đại và trường hợp tải bất lợi ở từng tư thế. CAD hỗ trợ ước tính, nhưng phải dùng hệ tọa độ và đơn vị theo yêu cầu của nhà sản xuất. ABB cho biết chức năng Load ID tính trọng tâm và quán tính của phôi cộng đồ gá phục vụ điều khiển động. ABB Workpiece Positioners
Nếu bản vẽ chưa hoàn tất, nêu khoảng trọng tâm có thể xảy ra thay vì một điểm có vẻ chính xác giả tạo. Xét cách bố trí kẹp bất lợi nhất và biến thể sản phẩm tương lai. Khối lượng dưới định mức chưa chứng minh phù hợp trước khi kiểm tra quán tính và mômen tải cho phép. Gửi nhịp quay-dừng cùng tỷ lệ hoạt động dự kiến để nhà cung cấp đánh giá nhiệt và phanh. Dù đã đo được một mẫu, cũng không bỏ qua biến thiên của cả dải sản phẩm.
Chọn một trục, hai trục hay cơ cấu đỡ hai đầu
Một trục quay có thể phù hợp với chi tiết trụ hoặc chi tiết đơn giản mà các đường hàn chính đều được đưa về tư thế tốt bằng phép xoay. Kết cấu hộp, chi tiết xe hay máy xây dựng và giá đỡ phức tạp có thể cần vừa xoay vừa nghiêng. Khung dài có thể cần kiểu đầu dẫn động và đầu đỡ phía đối diện. Số trục tăng cũng làm yêu cầu về đồ gá, quản lý dây, lập trình và bảo trì tăng. Hãy lập bản đồ các đường hàn đại diện theo từng cấu hình thay vì mặc định hai trục giải quyết mọi vấn đề tiếp cận.
KUKA KP2-HV500 là bộ định vị hai trục với tải định mức công bố 500 kg và dải nghiêng ±135°. Những model KUKA khác có tải, hành trình và độ cao nạp phôi khác nhau. Câu hỏi quan trọng hơn con số là robot có thể tiếp cận mối ghép ở góc yêu cầu mà tay máy, mỏ hoặc cáp không chạm kẹp hay không. Kiểm chứng bằng mô phỏng rồi bằng chi tiết thật. Trang model KUKA · Dữ liệu bộ định vị KUKA
Nêu rõ chuyển động dừng theo vị trí hay liên tục
Nếu bộ định vị chuyển tới góc rồi dừng để hàn, yêu cầu có thể chỉ là định vị lặp lại và dừng an toàn. Nếu hàn khi phôi đang xoay, đường đi TCP của robot, tốc độ hàn và tốc độ trục ngoài phải đồng bộ. Hệ hai trạm cho phép người vận hành nạp ở một phía khi robot hàn phía kia, nhưng bổ sung yêu cầu an toàn và thời gian đổi trạm. ABB mô tả cấu hình hai trạm như vậy cho IRP B; không nên giả định model khác cũng có. ABB IRP B
Kiểm tra tầm với ở góc mỏ hàn thực tế
Tầm với tối đa trong catalogue không đảm bảo mỏ giữ được góc mà quy trình hàn cần. Xét hướng cổ tay robot, chiều dài mỏ, khoảng hở giữa đầu phun và đồ gá, cùng đường cấp dây. Nghiêng phôi có thể đưa một đường hàn lại gần nhưng đẩy đường khác ra xa. Xem đồng thời độ cao đế robot, tâm bộ định vị và độ cao nạp phôi thuận tiện cho người vận hành. Bản vẽ mặt bằng đơn thuần có thể bỏ sót phần nhô quét qua không gian phía trên.
Mô hình số nên có robot, mỏ, bó cáp, bộ định vị, bao phôi lớn nhất, mọi kẹp, hàng rào và khoảng bảo trì. Với từng đường hàn đại diện, kiểm tra điểm đầu-cuối, điểm đổi tư thế và vị trí rút mỏ. Việc đầu robot chạm tới một điểm chưa đủ nếu góc mỏ không đáp ứng quy trình. Xem thêm hướng dẫn triển khai robot hàn để lập kế hoạch cell và hướng dẫn chọn tay gắp robot về định vị và giữ chi tiết.

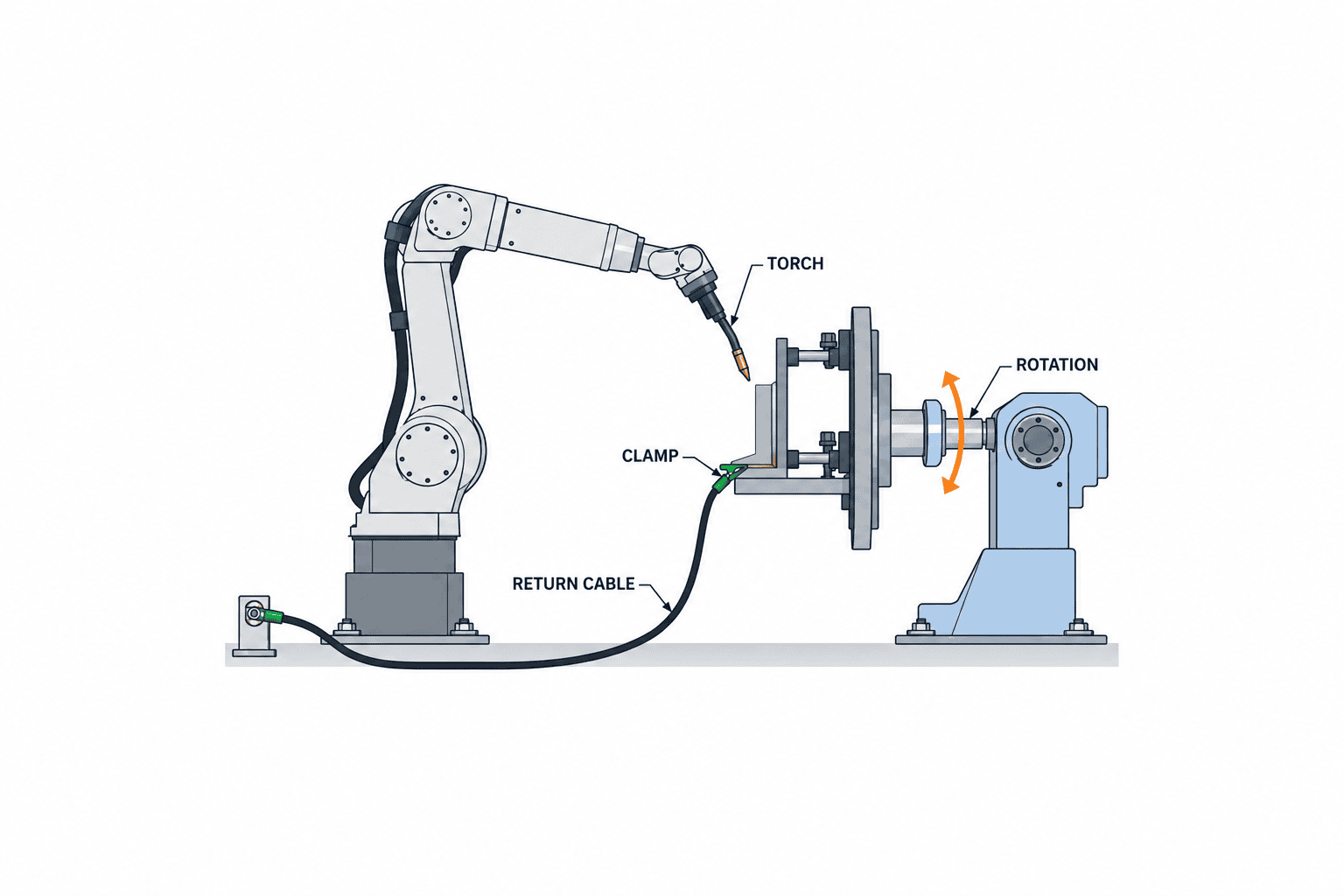

Thiết kế chuẩn định vị, kẹp và đường hồi dòng hàn cùng nhau
Độ lặp lại của bộ định vị không cứu được đồ gá có chuẩn định vị mơ hồ. Quyết định bề mặt và chốt nào định vị, trình tự kẹp, và vị trí cho phép giãn nở nhiệt. Nếu kẹp nằm trên đường đi của mỏ, phải di chuyển kẹp hoặc đổi trình tự hàn. Vị trí và lượng hàn đính ban đầu ảnh hưởng độ dịch của mối ghép trong lúc hàn chính. Khi sai lệch từ công đoạn trước quá lớn, cần xem lại công đoạn ấy và đồ gá thay vì cố bù hoàn toàn bằng điểm dạy robot.
Với hàn hồ quang, thiết kế đường hồi dòng để dòng không đi ngoài ý muốn qua trục quay hoặc ổ bi. KUKA nêu mặt bích cách điện và tùy chọn liên quan dòng hàn cho KP2-HV500; cấu hình hồi dòng và định mức thực tế phải phù hợp thiết bị và quy trình đã chọn. Kiểm tra độ xoắn của dây điện, khí, tín hiệu, bảo vệ trước xỉ bắn và khả năng thay thế. Một trục được mô tả có thể quay liên tục vẫn có thể bị giới hạn góc khi lắp bộ cấp năng lượng. KUKA KP2-HV500
Xác nhận điều khiển phối hợp và trách nhiệm giao diện
Điều khiển bộ định vị độc lập có thể đủ cho hàn sau khi dừng tại vị trí. Hàn trên phôi đang chuyển động cần chức năng phối hợp robot và trục ngoài, hiệu chuẩn, dạy chương trình và quy trình khôi phục sau dừng. Tài liệu YRC1000 của Yaskawa phân biệt điều khiển độc lập và phối hợp, đồng thời nêu hiệu chuẩn giữa tay máy với trạm. Yêu cầu xác nhận bằng văn bản về bộ điều khiển, số trục, tùy chọn phần mềm và ứng dụng hàn; câu nói “tương thích” còn quá rộng. Hướng dẫn Yaskawa Motoman
Quy định hồ quang sẽ xử lý ra sao nếu trục ngoài dừng, mỏ phải tránh tới đâu trước khi về gốc, và tải được giữ thế nào khi mất điện. Nếu nhiều bên cung cấp, lập bảng ai chịu trách nhiệm robot, bộ định vị, tủ điều khiển, mạch an toàn và dịch vụ tại nhà máy. Chỉ định người quản lý mô hình số, TCP thực tế và hệ tọa độ phôi sau bàn giao. Ranh giới rõ giúp giảm thời gian tìm lỗi.
Tính chu kỳ của toàn cell
Cộng thời gian nạp, định vị, kẹp, kiểm tra, xoay, robot di chuyển, bật hồ quang, vệ sinh, tháo, đổi sản phẩm và kiểm tra chất lượng. Ghi rõ bước nào có thể làm song song. Khi thời gian hàn ngắn nhưng nạp và kẹp lâu, tăng tốc độ quay có thể kém hiệu quả hơn cải tiến đồ gá và lối thao tác. Hàn liên tục dài lại đặt nặng độ êm khi phối hợp trục, nhiệt và đường cáp. Kiểm tra giả định bằng số đo hiện trường hoặc thử nghiệm với phôi đại diện.
Tính thêm tỷ lệ sản phẩm đạt và nguyên nhân dừng. Đổi mã hàng, vệ sinh mỏ, thay dây, chờ linh kiện và gỡ xỉ trên đồ gá không xuất hiện trong phép tính thời gian hồ quang lý thuyết. ABB lưu ý mỏ chịu nhiệt, xỉ bắn và va chạm, nên cần vệ sinh và kiểm tra TCP. Chọn công việc bảo trì nào tự động và công việc nào do người làm. ABB Torch Service Center

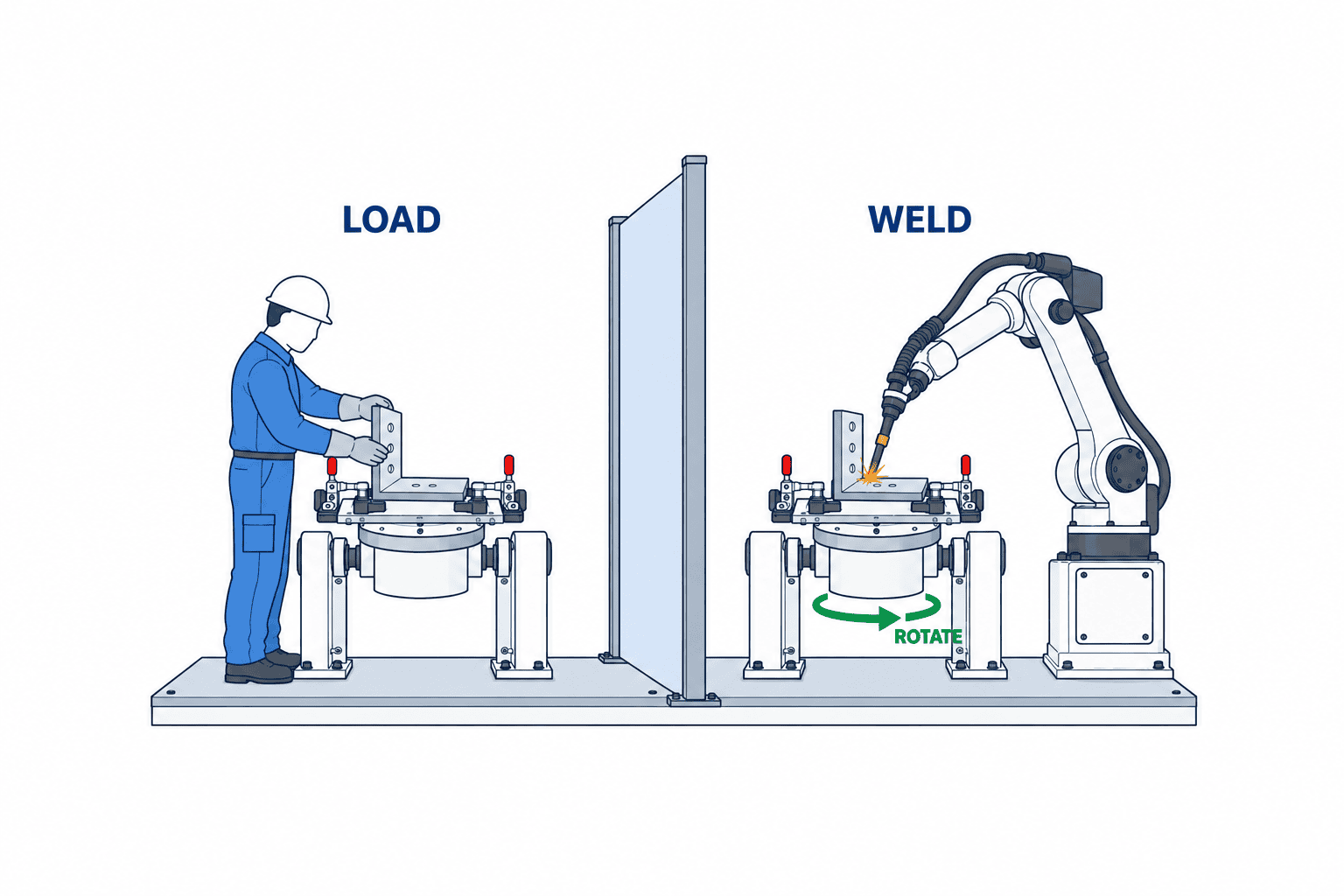

So sánh một trạm và hai trạm thực tế
Nạp một phía khi hàn phía kia có thể chồng lấp một số thao tác. Nhưng phải tính thời gian đổi trạm, đặt lại bảo vệ, robot chờ và trình tự nạp thực. Thiết kế buộc người vận hành vội khóa kẹp gây rủi ro an toàn và chất lượng. So thời gian tiết kiệm với chi phí trạm phụ, diện tích, đồ gá và bảo trì. Không áp dụng hệ số cố định “năng suất gấp đôi”.
Đánh giá an toàn trong cả vòng công việc
Xem xét điểm kẹp cuốn, rơi phôi, tiếp xúc robot, ánh sáng hồ quang, xỉ bắn, nhiệt, khói hàn và cáp hỏng. Bao gồm nạp phôi, dạy robot, thay đồ gá, vệ sinh, bảo trì và xử lý sự cố. Sổ tay robot của OSHA Hoa Kỳ xác định khói hàn, nhiệt, ánh sáng nguy hiểm, tia lửa và tiếng ồn, đồng thời yêu cầu xét rủi ro cả ngoài sản xuất bình thường. Đây là nguồn gốc hữu ích để nhận diện nguy cơ, không phải chứng nhận tuân thủ luật Thái Lan. Sổ tay an toàn robot OSHA
Hàng rào hoặc rèm quang chưa đủ. Kiểm tra thời gian dừng, khoảng người có thể với tới, cửa nạp, quyền khởi động lại và liên động không cho nhả kẹp trước khi phôi được đỡ an toàn. Hiệu quả hút khói thay đổi theo tư thế phôi nên cần đánh giá mọi tư thế quan trọng. Bộ phận an toàn tại Thái Lan và nhà cung cấp phải kiểm tra yêu cầu hiện hành cùng tiêu chuẩn máy áp dụng. Lưu đánh giá rủi ro, sơ đồ mạch và kết quả xác minh chức năng an toàn trong bộ tài liệu nghiệm thu.
So sánh tổng chi phí lắp đặt
So cùng phạm vi gồm máy, đồ gá, phần cứng và phần mềm trục ngoài, đường hồi dòng, cấp năng lượng, bảo vệ, nền móng, tiện ích, thiết bị nâng, chạy thử, dạy chương trình, đào tạo và phụ tùng. Bảng “bao gồm/không bao gồm” cho thấy khoản phát sinh trong đề xuất tưởng rẻ. Nếu cải tạo cell cũ, kiểm tra số trục bộ điều khiển hỗ trợ, phiên bản phần mềm, chỗ trong tủ và mạch an toàn hiện có. Phát hiện không tương thích muộn sẽ đổi cả chi phí và thời gian dừng xưởng.
Thước đo đầu tư hữu ích là tổng chi phí trên một sản phẩm đạt, gồm sửa lỗi, kiểm tra, vật tư tiêu hao, bảo trì, đổi đồ gá, nhân lực và hồ sơ chất lượng. So trước và sau với cùng cơ cấu mã hàng và giờ hoạt động. Chỉ tính tiết kiệm ở công đoạn có số liệu nền hoặc thử nghiệm chứng minh. Ghi giả định tỷ giá và điện năng khi có tác động. Việc trình bày giả định chưa chắc chắn có ích hơn một con số thời gian hoàn vốn thiếu bối cảnh.
Chuẩn bị RFQ đầy đủ và tiêu chí nghiệm thu
Gửi cùng phiên bản dữ liệu 3D và bản vẽ phôi đại diện, khối lượng, trọng tâm, quán tính ước tính, ý tưởng đồ gá, đường và tư thế hàn, chu kỳ mục tiêu, ca làm, máy hiện hữu, mặt bằng, tiện ích và quy định an toàn cho mọi bên báo giá. Nêu kế hoạch thay đổi sản phẩm. Yêu cầu trả lời model cụ thể, cơ sở tải định mức, quán tính và tốc độ cho phép từng trục, chức năng phối hợp, giới hạn xoay khi có cáp, phụ tùng và hỗ trợ địa phương.
Trước nghiệm thu, thử khả năng tiếp cận tất cả đường hàn đại diện, va chạm khi xoay, trường hợp tải, độ lặp lại của đồ gá, chất lượng hàn, chu kỳ, chức năng an toàn và khôi phục sau mất điện hoặc dừng bất thường. Thống nhất mã sản phẩm, thông số hàn, số mẫu và tiêu chuẩn chất lượng trước khi ký. Một số sản phẩm cần đo kích thước hoặc kiểm tra không phá hủy; bộ phận chất lượng phải chốt tiêu chí. Một đường hàn nhìn thấy được chưa phải nghiệm thu sản xuất. Liệt kê chương trình, sao lưu, bản vẽ, danh mục linh kiện, hướng dẫn bảo trì và đào tạo vào hạng mục bàn giao.
Ba bước rà soát trước khi đặt hàng
Đầu tiên, thu hẹp nhóm sản phẩm và kiểm tra chênh lệch giữa bản vẽ với phôi thật. Biến động lớn do cắt, uốn hay hàn đính không được chữa chỉ bằng bộ định vị chính xác hơn. Kỹ thuật, chất lượng và sản xuất phải thống nhất mức mà đồ gá hấp thụ. Thứ hai, thử chuyển động trên giải pháp đề xuất: kẹp chi tiết nhỏ bên cạnh tải lớn, độ võng của chi tiết dài, đường thoát của mỏ phía sau phôi và điểm trở về sau đổi hàng. Mô hình số thường lược bỏ dây hàn và bó cáp thực, nên lập danh sách xác nhận trên máy.
Thứ ba, kiểm tra vận hành hàng ngày: kiểm tra máy, vệ sinh đồ gá, về gốc, xử lý cảnh báo, thay phụ tùng. Bảo trì cần lối tiếp cận bộ truyền động an toàn; sản xuất cần ngăn lắp nhầm đồ gá; chất lượng cần gắn thông số hàn và kết quả kiểm tra với đúng mã hàng và lô. Chốt trước khi đặt giúp tránh bổ sung công trình lúc chạy thử.
Trong bảng so sánh, tách cột cho vị trí trọng tâm, quán tính, dải chuyển động, dải khi có bó dịch vụ và khả năng hàn phối hợp. Kiểm tra chu kỳ mục tiêu của người mua có giống chu kỳ bên bán cam kết không. Nêu ai cấp phôi thử, ai trả phí nghiệm thu tại nhà máy bên bán và tại hiện trường, ai sửa chương trình và thời gian hỗ trợ lỗi tại địa phương. Nếu thiếu dữ liệu, gửi cùng câu hỏi cho mọi nhà cung cấp thay vì tự suy đoán.
Các sai lầm thường gặp và cách khắc phục
Chỉ tính khối lượng phôi: tính lại tổng tải quay, trọng tâm và quán tính với đồ gá; so phương án giảm trọng đồ gá hoặc đổi máy. Chạm tới đường hàn nhưng góc mỏ xấu: mô phỏng lại với góc cần thiết và hình học kẹp. Cáp quấn trục: xem dải xoay, cấp dịch vụ và trình tự về gốc với bên cung cấp. Không đạt chu kỳ: đo thời gian chờ ngoài thời gian hồ quang và cải thiện nạp phôi hoặc kẹp.
Vị trí đường hàn không ổn định: kiểm tra chuẩn phôi, thứ tự kẹp, biến dạng nhiệt đồ gá, TCP và hiệu chuẩn trục ngoài trước khi quy lỗi cho robot. Khởi động lại quá chậm: chuẩn hóa đường khôi phục an toàn từ các vị trí dừng và huấn luyện cả bảo trì lẫn trưởng ca. Ghi rõ vấn đề xuất hiện ở giao diện nào giữa quy trình và thiết bị, vì nhiều lỗi không do một linh kiện đơn lẻ.
Tình huống lựa chọn theo ứng dụng
Hàn vòng quanh bồn và ống
Với phôi hình trụ, căn trục quay theo đường nối và giữ tốc độ đường hàn cùng góc mỏ. Một đường vòng ngoài đơn giản có thể dùng một trục, nhưng nếu cell còn hàn mặt đầu hay cổ ống thì có thể cần nghiêng. Nếu phôi không tròn thật, đồ gá đã căn tâm vẫn không giữ đường nối đứng yên theo phương thẳng đứng khi quay. Đo hình dạng thật, xác định khe hở chấp nhận và phương pháp bám đường. Với ống dài đỡ hai đầu, xem giãn nở nhiệt và ràng buộc đồ gá. Hàn khi quay liên tục cũng đòi hỏi xem kỹ đường hồi dòng và bó dịch vụ hơn hàn sau khi dừng.
Khung hộp và giá đỡ hàn nhiều mặt
Khi các đường hàn ngắn nằm rải ở nhiều mặt, thời gian robot di chuyển và đổi tư thế có thể vượt thời gian hồ quang. Máy hai trục có thể phơi ra từng mặt nhưng kẹp vẫn che mỏ. Với mỗi đường hàn, ghi hướng trọng lực mong muốn, hướng tiếp cận, khoảng hở đầu phun và khả năng hàn không cần xoay phôi. Đếm số lần đổi hướng. Chấp nhận tư thế hàn xấu để bớt một lần xoay có thể làm chất lượng không ổn định; kỹ thuật quy trình và chất lượng cần thống nhất ưu tiên. Số tư thế dùng được thực tế quan trọng hơn dải chuyển động catalogue.
Kết cấu nặng hoặc dài
Chi tiết máy xây dựng và khung dài đặt ra vấn đề độ võng giữa gối đỡ, tải lệch và tư thế nâng ngoài tổng khối lượng. So kiểu công xôn với đỡ hai đầu và tính tải lên sàn. Phần nhô có thể tới gần hàng rào hay đế robot khi quay. Cần dẫn hướng lúc đặt phôi và chống rơi trước khi kẹp. Nếu cùng đồ gá dùng để nâng và hàn, ghi rõ lúc nào thiết bị nào chịu trách nhiệm đỡ tải. Sức nâng cầu trục và tuyến vận chuyển phải nằm trong RFQ.
Nhiều mã ít lượng so với sản xuất số lượng lớn
Với nhiều mã ít lượng, gọi chương trình, về gốc, đổi đồ gá và an toàn khi đổi mã có thể quan trọng hơn tốc độ quay tối đa. Các đồ gá dùng chung mặt lắp cần chuẩn lặp lại và ngăn lắp nhầm. Với sản xuất số lượng lớn, cả vài giây mỗi chu kỳ lẫn tần suất dừng để vệ sinh hoặc thay vật tư đều đáng tính. Ước tính lợi ích theo giờ sản xuất năm của từng nhóm hàng, không lấy một chi tiết trung bình. Có thể chừa không gian để bổ sung trạm thứ hai hoặc vận chuyển sau này, nhưng quyết định mua ban đầu phải dựa trên hiệu quả riêng của nó.
Các tình huống trên là giả thuyết sàng lọc, không phải quy tắc cứng theo tên sản phẩm. Hình học mối hàn và đồ gá có thể đổi kết luận. Chỉ chốt phương án sau khi tính tải, kiểm tra tiếp cận và thử hàn trên chi tiết thật.
Xác nhận điều kiện lắp đặt tại nhà máy Thái Lan
Cell tiêu chuẩn nhập khẩu vẫn cần khảo sát hiện trường. Chồng tải cho phép của sàn, vị trí neo, độ phẳng sàn, lối đi, đường cầu trục hoặc xe nâng và máy lân cận lên mặt bằng. Tải trọng bộ định vị đủ cũng vô nghĩa nếu không thể đặt phôi an toàn. Đưa hút khói, nguồn điện, khí nén, khí bảo vệ, truyền thông và quy trình cô lập khi bảo trì vào phạm vi. So môi trường và nhiệt độ thực với giới hạn của nhà sản xuất thay vì mặc định một cấp bảo vệ phù hợp mọi xưởng.
Với máy nhập khẩu, xác định đơn vị lắp và chạy thử, nơi dự trữ phụ tùng và đội có thể tới hiện trường khi hỏng. Tách lịch làm móng, giao máy, đấu dây, dạy robot, chỉnh thông số hàn, xác minh an toàn, phê duyệt chất lượng và đào tạo. Ngày giao máy không phải ngày bắt đầu sản xuất. Kiểm tra điện và đầu nối tại xưởng, nhãn tủ và ngôn ngữ tài liệu bảo trì để đội địa phương sử dụng được sau bàn giao.
Trong hợp đồng dịch vụ, phân biệt hỏi đáp thường, hỗ trợ dừng khẩn, đặt phụ tùng và sửa chương trình. Ghi đầu mối, giờ phục vụ, điều kiện truy cập từ xa và phạm vi tới hiện trường. Nếu bảo trì nhà máy tự thay cáp hoặc cảm biến, đào tạo phải gồm dụng cụ, quy trình an toàn và kiểm tra về gốc sau thay. Khả dụng của thiết bị phụ thuộc cả cách phục hồi chứ không chỉ năng lực máy.
Thỏa thuận cả quản lý thay đổi sau lắp đặt. Xác định khi nào sửa đồ gá, đổi thiết kế phôi, thêm đường hàn hoặc cập nhật chương trình robot cần mô phỏng và xác minh lại. Một khối lượng nhỏ thêm xa trục quay có thể ảnh hưởng quán tính đáng kể. Cập nhật tính tải và đánh giá an toàn cùng bản vẽ để người kế nhiệm biết phạm vi đã được duyệt.
Lưu số liệu sau khi bắt đầu sản xuất
Trong những tuần đầu, ghi theo mã sản phẩm thời gian từ nạp đến kẹp xong, thời gian robot chờ, chuyển động trục ngoài, thời gian hồ quang, vệ sinh và tháo phôi. Nếu chu kỳ không đạt mục tiêu, bảng này chỉ ra công đoạn cần cải tiến. Gắn sửa mối hàn, vị trí lỗi, thay đồ gá và cảnh báo với mã sản phẩm. Kiểm tra biến thiên phôi, mòn mỏ và chậm ở công đoạn trước khi quy mọi tổn thất cho bộ định vị.
Quản lý thay đổi phiên bản sản phẩm. So phôi mới với khoảng kích thước, trọng tâm và quán tính đã được duyệt khi thiết kế; nếu vượt khoảng, yêu cầu nhà cung cấp đánh giá lại. Các biến thể giống nhau dễ bị lắp nhầm đồ gá, nên cân nhắc chốt định vị và nhận diện mã hàng. Đưa kiểm tra bánh răng, phanh, ổ bi, mòn cáp, cảm biến gốc và mặt bích vào kế hoạch bảo trì theo hướng dẫn hãng và mức sử dụng thực. Tách kiểm tra đầu ca của người vận hành khỏi công việc kỹ thuật bảo trì, giữ lịch sử phiên bản chương trình và đồ gá.
Vì sao cần thử cả mẫu đầu và phôi sản xuất thường
Mẫu đầu thường được người có kinh nghiệm chuẩn bị cẩn thận và có kích thước thuận lợi. Hãy thử phôi lấy từ dây chuyền, những người nạp khác nhau, phôi nhẹ nhất và phôi dài nhất bên cạnh phôi nặng nhất. Nếu không thể thử đầy đủ mọi mã, ghi lý do mẫu được chọn đại diện cho dải sản phẩm. Nghiệm thu nên dựa trên kích thước, độ ngấu, lỗi, xỉ bắn, biến dạng và truy xuất theo yêu cầu sản phẩm, không chỉ ngoại quan đường hàn. Với mục chưa đạt, ghi người sửa, thời hạn và điều kiện thử lại. Mục đích là tạo sản phẩm đạt lặp lại an toàn trong điều kiện đã thống nhất.
Câu hỏi thường gặp về bộ định vị robot hàn
Cần dự phòng tải trọng bao nhiêu phần trăm?
Không có tỷ lệ chung. Định nghĩa tải định mức, độ lệch tâm, quán tính, gia tốc và chu kỳ sử dụng khác nhau theo model. Cộng mọi khối lượng quay, gửi trọng tâm và quán tính từng trục cùng chu kỳ dự kiến để nhà sản xuất đánh giá. Với đồ gá chưa hoàn thiện, nêu một khoảng khối lượng bảo thủ.
Nên chọn một hay hai trục?
Chọn cấu hình đưa các đường hàn thật vào góc mỏ khả thi. Nếu một trục đáp ứng mọi mối chính, cấu hình sẽ đơn giản hơn. Nếu còn mối bị che hoặc tư thế bất lợi, xem xét thêm nghiêng. Xác minh với chi tiết đại diện, robot và đồ gá cùng lúc.
Bộ định vị hàn giá bao nhiêu?
Tổng chi phí phụ thuộc tải, số trục, số trạm, đồ gá, tích hợp điều khiển, an toàn và lắp đặt. Gửi một bộ thông số chung cho nhiều bên và so cùng phạm vi. Không thể suy ra giá lắp đặt từ tải trọng công bố.
Có thể gắn thêm vào robot hàn hiện hữu không?
Có thể, nhưng cần kiểm tra hỗ trợ trục ngoài của bộ điều khiển, chức năng phối hợp, giấy phép phần mềm, số trục, nguồn, dây, an toàn và tầm với. Cung cấp số máy, model bộ điều khiển, phiên bản phần mềm và bản vẽ cell cho nhà tích hợp.
Phôi có bắt buộc quay trong lúc hàn không?
Không, nếu dạng mối và yêu cầu chất lượng cho phép đưa phôi tới vị trí rồi dừng để hàn. Với hàn vòng liên tục, cần xác minh điều khiển phối hợp, đường hồi dòng, bó dịch vụ, góc mỏ và chất lượng hàn như một bộ điều kiện.
Kết luận
Chọn bộ định vị robot hàn cần đối chiếu tải, trọng tâm, quán tính, số trục, tầm tiếp cận, đồ gá, điều khiển, chu kỳ, an toàn và dịch vụ trên cùng các chi tiết đại diện. Xác định đường hàn trước, tính toàn bộ tải quay, rồi xác minh cell bằng mô phỏng và thử thật. Trình tự này giúp so báo giá công bằng và đặt tiêu chí nghiệm thu đo được.
TOMAS TECH có thể cùng nhà máy tại Thái Lan tổng hợp yêu cầu phôi, đồ gá và giới hạn hiện trường ngay từ giai đoạn lên kế hoạch cell hàn. Nếu muốn rà soát bản vẽ và mục tiêu chu kỳ trước khi chốt model, hãy gửi thông tin sơ bộ qua trang liên hệ.
