Triển khai hệ thống ngăn bỏ sót công đoạn sản xuất không chỉ là hiển thị hướng dẫn cho bước tiếp theo. Hệ thống phải xác định tuyến công nghệ đã phê duyệt cho từng mã hàng hoặc lô, kiểm tra bằng chứng hoàn tất các bước tiên quyết, rồi mới cho phép bắt đầu bước kế tiếp. Bài viết trình bày cách kết nối MES với thiết bị hiện trường, xử lý ngoại lệ và kiểm thử FAT/SAT cho nhà máy tại Thái Lan.
Mục tiêu không phải chặn cứng mọi thay đổi. Sửa chữa, cụm lắp ráp song song và công đoạn thuê ngoài đều cần tuyến đã được phê duyệt. Quy tắc cho phép khởi động để kiểm soát chất lượng cũng cần tách khỏi chức năng an toàn máy, vốn có trách nhiệm và cách xác nhận riêng.
Thế nào là bỏ sót công đoạn?
Trước khi cấu hình quy tắc, hãy phân biệt ba tình huống: công đoạn bắt buộc thực sự chưa được thực hiện; công đoạn đã làm nhưng sai thứ tự; hoặc công đoạn đã làm nhưng thiếu hồ sơ hoàn tất đáng tin cậy. Nếu gộp cả ba thành một lỗi, người vận hành dễ quay lại cách nhập dữ liệu hàng loạt sau ca. Khi không tìm thấy bằng chứng, ghi nhận “chưa xác định đã thực hiện” thay vì kết luận ngay rằng công đoạn đã bị bỏ qua. Nếu phải làm lại, chuyển sản phẩm sang tuyến sửa chữa có kiểm soát. Nếu công việc đã làm nhưng thiếu hồ sơ, yêu cầu bằng chứng bổ sung và bản sửa có lưu giá trị cũ, người phê duyệt và thời điểm.
Với từng nhóm sản phẩm, phân loại bước bắt buộc, bước có điều kiện và bước tùy chọn; điều kiện về thứ tự; loại bằng chứng hoàn tất; và ảnh hưởng chất lượng khi thiếu bằng chứng. Ví dụ rửa trước kiểm tra có thể bắt buộc với một mã hàng nhưng không cần với mã khác. Vì thế một danh sách công đoạn cố định cho cả chuyền thường không đủ.
MES quản lý thứ tự và ranh giới với an toàn máy
Mô hình ISA-95 xếp quản lý hoạt động sản xuất, gồm MES, ở cấp 3; hoạch định doanh nghiệp như ERP ở cấp 4. Hệ thống ngăn bỏ sót dùng lệnh sản xuất, mã hàng và phiên bản kỹ thuật để chọn tuyến, rồi gắn dữ liệu thực hiện, chất lượng và ngoại lệ vào tuyến đó. Cảm biến, PLC và máy có thể cung cấp bằng chứng hoặc nhận tín hiệu cho phép khởi động. Tuy nhiên, một bit báo kết thúc chu kỳ không nhất thiết chứng minh đúng chi tiết đã đạt yêu cầu chất lượng.
Cần dùng chính xác từ “liên động”. Quy tắc MES từ chối bắt đầu do công đoạn trước chưa xong là liên động về sản xuất hoặc chất lượng. Chức năng điều khiển nhằm bảo vệ con người khỏi nguy cơ từ máy là bài toán an toàn riêng. IEC 62061 đề cập thiết kế, tích hợp và xác nhận hệ thống điều khiển liên quan đến an toàn máy. Không được mặc nhiên xem thông báo trên màn hình hoặc cờ cho phép qua mạng là thay thế cho mạch an toàn. Nhà cung cấp máy và người phụ trách an toàn phải đánh giá chức năng này độc lập với kết nối MES.
Thiết kế dữ liệu tuyến trước khi thiết kế màn hình
Dữ liệu tối thiểu cần tách mã hàng và bản sửa đổi, định danh lô hoặc từng chiếc, phiên bản tuyến, mã công đoạn, trạng thái bắt buộc hoặc có điều kiện, điều kiện tiên quyết, tiêu chí hoàn tất, máy và vị trí đủ điều kiện, năng lực người vận hành, nhánh sửa chữa và ngày hiệu lực. Nên cố định phiên bản tuyến khi lô bắt đầu hoặc đặt quy tắc chuyển đổi rõ ràng cho hàng đang sản xuất. Nếu không, việc sửa dữ liệu gốc sau này có thể khiến lịch sử của lô cũ bị diễn giải theo quy tắc mới.

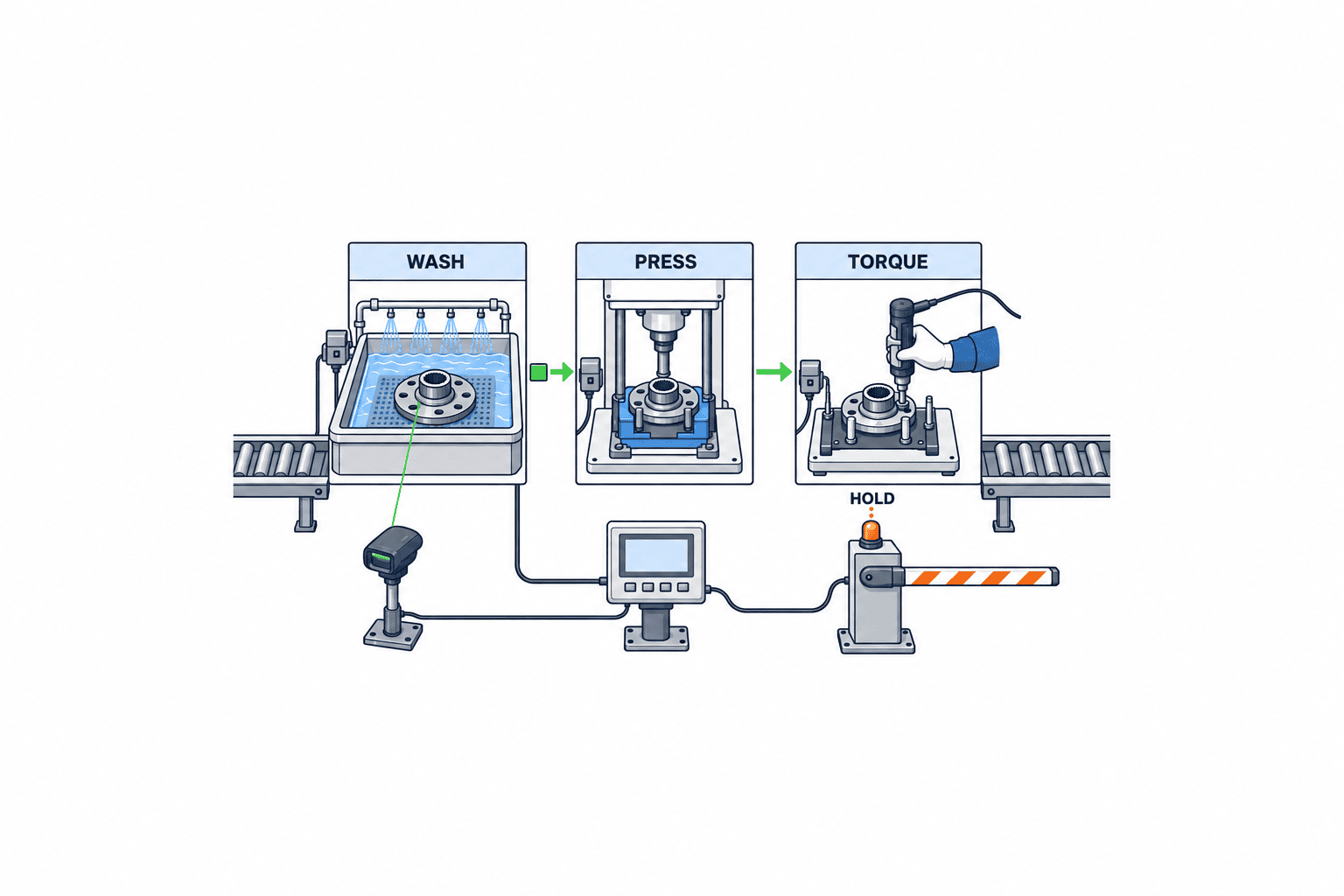

Ví dụ tuyến nhận hàng → rửa → ép lắp → kiểm tra mô-men siết → kiểm tra cuối → đóng gói. Một mã hàng khác có thể không cần rửa; yêu cầu khách hàng có thể thêm phép kiểm tra. Hệ thống phải giải tuyến dựa vào sản phẩm, đặc tính và bản sửa đổi, đồng thời lưu điều kiện đã dùng để quyết định. Cũng cần tách ý nghĩa của công đoạn khỏi trạm thực hiện: một công đoạn có thể chạy trên nhiều máy, và một máy có thể xử lý nhiều công đoạn.

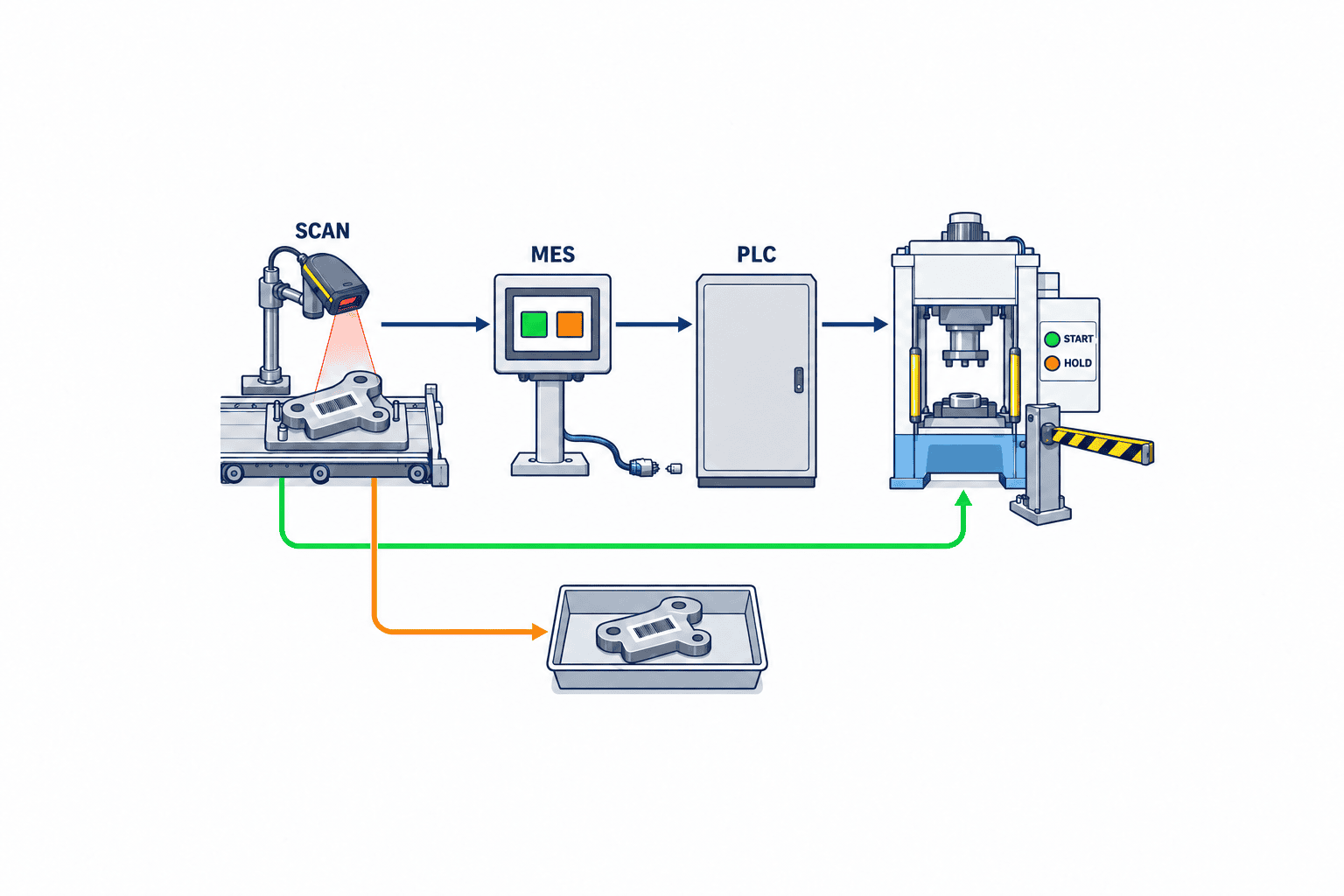

Cổng cho phép bắt đầu cần đối chiếu gì?
Sau khi quét mã lô hoặc số seri, kiểm tra định danh, phiên bản tuyến áp dụng, công đoạn được yêu cầu có thể bắt đầu chưa, bằng chứng hoàn thành các bước trước, tình trạng giữ hàng hoặc chờ quyết định chất lượng, và điều kiện về máy, dụng cụ, người thực hiện. Chỉ khi mọi điều kiện đạt mới phát sự kiện cho phép bắt đầu, gắn mã sản phẩm, công đoạn, máy, người thao tác, thời gian và phiên bản quy tắc. Quyền cho phép nên giới hạn vào đúng sản phẩm và máy, hết hạn sau khoảng thời gian định trước, mất hiệu lực khi đổi mã hàng hoặc quét lại. Cần quy định kiểm tra lại sau dừng máy, đổi ca hoặc phục hồi mạng.
Màn hình phải cho biết lý do và hành động tiếp theo, không chỉ báo màu đỏ. “Chưa xác nhận mô-men siết”, “phiên bản tuyến không khớp” và “chờ bộ phận chất lượng giải phóng” là ba vấn đề khác nhau. Thử ngôn ngữ thông báo với người dùng thực tế. Hệ thống không giải thích được lý do chặn sẽ tạo động cơ lách quy trình.
Bằng chứng hoàn tất phải có ý nghĩa
Nút “hoàn thành” hữu ích nhưng không phải lúc nào cũng đủ. Với gia công, liên kết chi tiết với mã chu kỳ, máy, thông số và thời gian. Với siết chặt, lưu vị trí siết, dụng cụ, mô-men đo được và kết luận. Với kiểm tra, lưu hạng mục, giá trị đo, phiên bản tiêu chuẩn, kết quả và mã thiết bị đo nếu cần. Mức chi tiết phụ thuộc rủi ro chất lượng và yêu cầu khách hàng, tránh thu thập mọi dữ liệu mà không thể tìm hay giải thích.
Chương trình digital thread của NIST nhấn mạnh kết nối thông tin thiết kế với hoạt động sản xuất và chất lượng, rồi đưa kết quả phản hồi. Trong hệ thống này, hồ sơ cần giải thích hướng dẫn công việc phiên bản nào, thiết bị nào và kết quả nào đã biện minh cho việc cho phép bước tiếp theo. Khuyến nghị của NIST về khả năng truy xuất và độ tin cậy của dữ liệu sản xuất cũng nhấn mạnh nguồn gốc dữ liệu. Bản sửa phải giữ giá trị cũ, giá trị mới, lý do, người duyệt và thời điểm; cần xử lý quét trùng, đồng hồ lệch và dữ liệu ngoại tuyến gửi muộn.

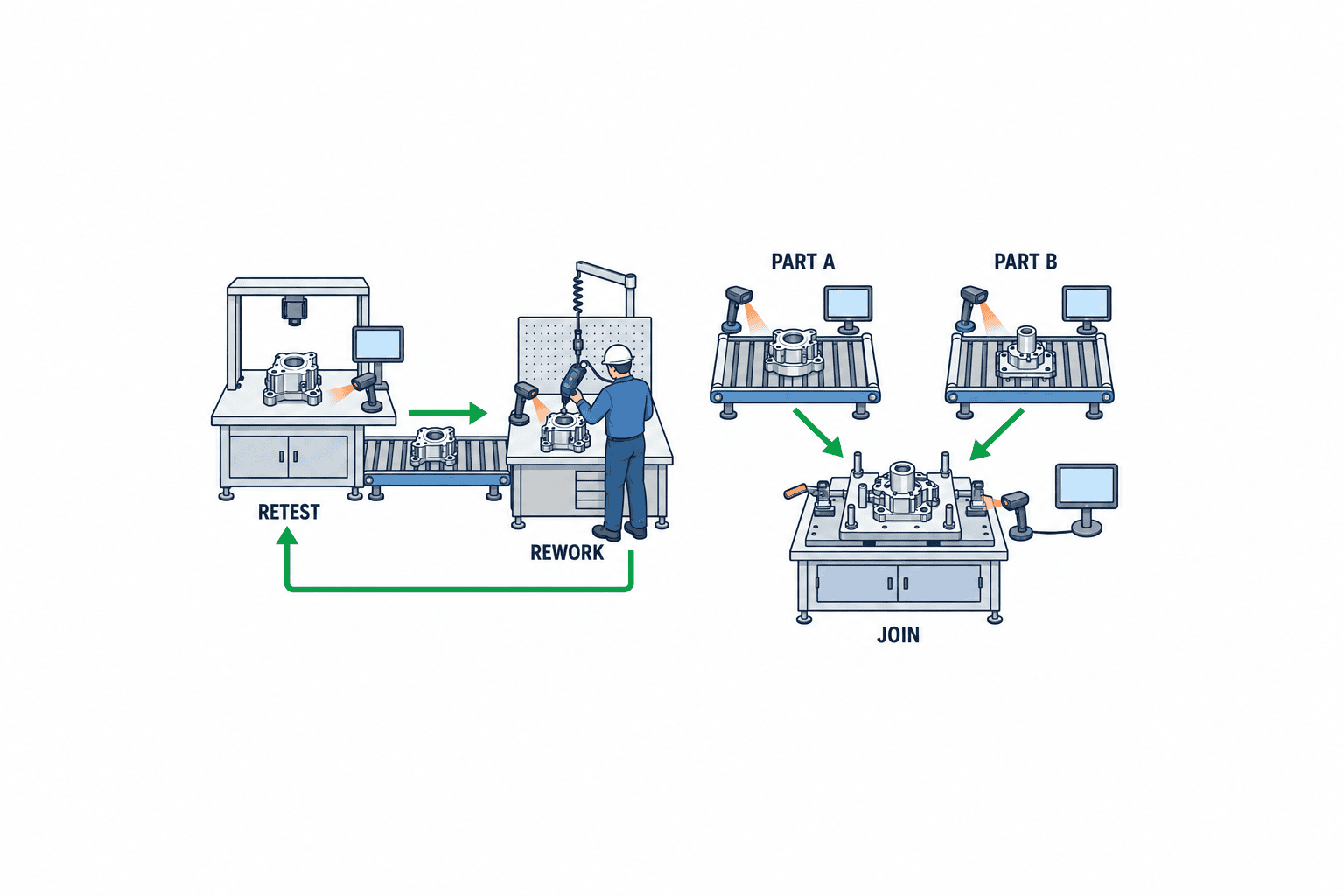

Sửa chữa, công đoạn song song và thuê ngoài là tuyến chính thức
Bản thử nghiệm chỉ có đường đi thẳng thường thất bại ở dây chuyền nhiều loại sản phẩm. Kiểm tra lại, rửa lại, lắp hai cụm song song và nhiệt luyện thuê ngoài cần được mô hình hóa từ đầu. Sửa chữa là nhánh được duyệt và liên kết với lỗi chất lượng gốc, không phải lặp lại một bước mà không có dấu vết. Với nhánh song song, xác định một nhánh hay cả hai nhánh phải hoàn thành trước điểm hợp nhất. Khi lắp cụm mẹ, kiểm tra định danh và trạng thái của các cụm con.
Với công đoạn thuê ngoài, quyết định sự kiện nào xác nhận hoàn tất: giao hàng đi, chứng chỉ nhà cung cấp, nhận hàng về hay kiểm tra đầu vào. Nếu đối tác không gửi dữ liệu điện tử, lưu chứng từ và phê duyệt nội bộ. Đối với rẽ nhánh theo giá trị đo, lưu giá trị thực và phiên bản giới hạn đã dùng để quyết định; việc đổi ngưỡng sau này không được làm thay đổi cách diễn giải lô cũ.
Xử lý quét sai, mất mạng và giải phóng khẩn cấp
Tem bẩn, quét trùng, máy trạm hỏng và sự kiện PLC đến muộn là các điều kiện vận hành phải dự kiến. Chi tiết khó dán tem có thể dùng thêm mã đồ gá hoặc thùng chứa. Tránh một mật khẩu giám sát chung có thể mở mọi điểm chặn. Khi mất mạng, công đoạn rủi ro cao có thể phải giữ các lượt bắt đầu mới; công đoạn rủi ro thấp có thể cho phép ngoại tuyến có giới hạn. Nếu làm ngoại tuyến, cần quy định phiên bản tuyến lưu trên thiết bị, thời hạn, số lượng tối đa, bằng chứng đồng bộ sau và cách cách ly khi dữ liệu xung đột. An toàn máy không được phụ thuộc tình trạng kết nối mạng.
Cho phép vượt chặn để giao hàng gấp phải ghi rõ sản phẩm, công đoạn, lý do, thời hạn, người duyệt, thông báo cho bộ phận chất lượng và phép kiểm tra bổ sung. Một số công đoạn theo yêu cầu khách hàng hoặc pháp luật có thể không được phép bỏ qua dù có người duyệt. Phân tích các lần mở chặn theo lý do, chuyền và ca; việc lặp lại có thể do dữ liệu gốc sai, tín hiệu đến chậm hoặc luồng công việc không phù hợp.
Kết nối ERP, chất lượng, trạm thao tác và máy
ERP cấp lệnh, sản phẩm và kế hoạch; MES ghi điều thực sự xảy ra với lô hoặc từng chiếc. Lệnh đã phát hành không chứng minh công đoạn đã làm. Thiết bị có thể gửi sự kiện bắt đầu, kết thúc, kết quả và cảnh báo; hệ thống chất lượng gửi trạng thái giữ hàng và quyết định kiểm tra. Dùng ISA-95 làm ngôn ngữ chung cho ranh giới. Đặc tả nguồn sự kiện, định danh sản phẩm, thời gian, gửi lại, loại trùng và sự kiện đến muộn. PLC gửi lại cùng tín hiệu không được khiến công đoạn hoàn tất hai lần; kết quả NG đến sau phải chặn lượt bắt đầu không còn đủ điều kiện.
Kiểm soát năng lực và hạn hiệu lực của người vận hành có thể cùng kiểm tra tại cổng bắt đầu, nhưng người đủ năng lực không chứng minh công đoạn đã xong. Tương tự, kiểm soát kitting trong sản xuất xác nhận vật tư sẵn sàng, không chứng nhận thứ tự công đoạn. Tách các kiểm soát để phát hiện cả sai vật tư và bỏ sót bước.
Chọn phạm vi đầu tiên và tiêu chí chấp nhận
Hãy bắt đầu từ một tuyến có ảnh hưởng chất lượng cao và tương đối rõ, thay vì chuyển đổi toàn bộ nhà máy cùng lúc. Xem lại lỗi lọt, sửa chữa, hồ sơ thiếu, số nhánh, độ khó kết nối máy và yêu cầu đánh giá của khách hàng. Theo một sản phẩm thật qua cả ca ngày và ca đêm; so tuyến trên giấy với luồng thực tế khi máy hỏng, thuê ngoài hoặc sửa chữa. Thành công cần được định nghĩa bằng việc chặn lượt bắt đầu sai, không cản trở sửa chữa đã duyệt, hiển thị lý do rõ, truy vết các lần mở chặn và thời gian thao tác chấp nhận được. Nếu tuyên bố tỷ lệ phát hiện, cần nêu ca kiểm thử và mẫu số.
Kiểm thử FAT/SAT bằng tình huống bỏ sót
Trạng thái công đoạn cần chi tiết hơn “chưa xong/đã xong”: chưa bắt đầu, đã cho phép, đang chạy, chờ kết quả, hoàn tất, giữ bởi chất lượng, đang sửa và đã hủy. Máy kết thúc chu kỳ nhưng kết quả kiểm tra có thể vẫn đang chờ; phải quy định lúc đó công đoạn sau có được chạy không. Mỗi lần đổi trạng thái cần gắn với sự kiện và chủ thể, kể cả cách xử lý sự kiện trùng hoặc kết quả NG đến muộn. Với sản xuất theo lô, xác định hoàn tất cấp lô có bao trùm mọi chiếc không, xử lý khi chỉ một phần bị giữ và giữ quan hệ giữa các lô tách hoặc gộp. Đối chiếu lượng đầu vào, đạt, phế phẩm và chờ sửa theo quy trình thật. Trạng thái giữ trên hệ thống phải đi cùng vị trí cách ly vật lý và yêu cầu quét lại trước khi đưa vào chuyền.
Trong FAT, dùng máy mô phỏng để thử thứ tự bình thường, yêu cầu bắt đầu sớm, tuyến sai sản phẩm, giữ hàng chất lượng, quét trùng, tín hiệu hoàn tất gửi lại, hai trạm cùng dùng, đổi ngày và đổi phiên bản tuyến. Kiểm tra cả quyết định, lý do và nhật ký. Trong SAT, dùng máy quét, tem, đồ gá, PLC và mạng thật. Thử đặt nhầm sản phẩm, thay dụng cụ, phục hồi mạng, bàn giao ca, trở lại từ sửa chữa, nhận hàng thuê ngoài và chỉnh kết quả chất lượng sau đó. Người phụ trách từng lĩnh vực kiểm tra tín hiệu cho phép sản xuất và chức năng an toàn độc lập. Lưu kết quả dự kiến, thực tế, log, lỗi tồn và người kiểm tra lại.
Chi phí, hoàn vốn và chọn nhà cung cấp
Đừng so chỉ phí bản quyền MES và số máy tính bảng. Tính cả chuẩn hóa dữ liệu tuyến, di chuyển dữ liệu, tem, máy quét, I/O, tích hợp ERP và chất lượng, luồng ngoại lệ, nghiệm thu, đào tạo và hỗ trợ. Có thể bắt đầu bằng quét mã và hồ sơ kiểm tra tại vài trạm, rồi chỉ nối tín hiệu cho phép ở máy rủi ro cao. Lập mức cơ sở về phế phẩm, sửa chữa, phân loại, phản hồi khách hàng và công kiểm tra hồ sơ. Theo dõi lỗi do bỏ bước, lượt thử bắt đầu sớm, ngoại lệ được duyệt, giữ hàng không rõ lý do, sửa tay và thời gian trạm dừng. Lượt thử sai có thể tăng ban đầu vì hành vi trước đó chưa được đo; đọc số liệu cùng kết quả chất lượng.
Chương trình nâng cấp công nghiệp của BOI Thái Lan nêu hỗ trợ đầu tư tăng hiệu quả và sản xuất thông minh theo điều kiện cụ thể. Tư cách của một dự án MES phải xác nhận theo quy định hiện hành; không nên mặc định ưu đãi trong phép tính hoàn vốn.
Yêu cầu nhà cung cấp trình diễn một tuyến thực từ lúc bị chặn đến nhánh sửa chữa được duyệt. Hỏi về quản lý phiên bản tuyến, rẽ nhánh có điều kiện, truy xuất theo lô hoặc chiếc, nhiều trạm đồng thời, truyền trạng thái giữ hàng, mất mạng, lịch sử sửa và xuất dữ liệu. Tách tính năng chuẩn khỏi phần phát triển riêng. Với nhà máy đa ngôn ngữ, kiểm tra thông báo lỗi, đơn xin ngoại lệ và tài liệu đào tạo, không chỉ nhãn nút. Xác nhận khả năng thử kết nối máy tại hiện trường và kiểm thử hồi quy sau nâng cấp.
Vận hành quy tắc sau khi chạy thật
Thay đổi tuyến cần có yêu cầu, lý do, mã hàng và nhà máy liên quan, ngày hiệu lực, chính sách với hàng dở dang, kết quả thử và người duyệt. Lô đang chạy có thể giữ bản cũ hoặc chuyển bản mới theo quy tắc ghi lại; không âm thầm ghi đè. Định kỳ xem lượt bắt đầu sớm, lý do giữ hàng, mở chặn, sửa hồ sơ, lỗi đọc và tuyến không khớp theo chuyền và ca. Nếu tình trạng giữ hàng tập trung ở một nơi, hãy kiểm tra vị trí tem, tín hiệu máy đến chậm và dữ liệu tuyến khác công việc thật trước khi quy lỗi cho người vận hành.
Khi tra một lô để đánh giá, nên thấy tuyến áp dụng, thời điểm bắt đầu và kết thúc từng bước, bằng chứng, giữ và giải phóng, sửa chữa, phê duyệt xuất hàng trong một dòng thời gian. Quy định thời hạn lưu theo khách hàng và chính sách công ty; thử khôi phục từ bản sao lưu. Đào tạo nhân viên đọc lý do chặn, xin sửa hồ sơ và báo sự cố mạng. Ngoại lệ thực tế phải được dùng để cải thiện dữ liệu tuyến.
Khi triển khai ở nhiều nhà máy, hãy đối chiếu mục đích của từng công đoạn với thiết bị tại từng nơi trước khi áp một tuyến chung. Cùng mã công đoạn nhưng cách kiểm tra hoặc tín hiệu thu từ máy có thể khác. Nên chuẩn hóa ý nghĩa chất lượng của trạng thái “hoàn tất”, còn vị trí trạm và cách thu bằng chứng có thể thiết kế theo từng nhà máy. Nếu tên gọi giống nhau nhưng ý nghĩa bằng chứng khác nhau, báo cáo tổng hợp trông thống nhất trong khi quyết định về bỏ sót công đoạn lại không thống nhất.
Phân định chủ sở hữu dữ liệu gốc. Bộ phận thiết kế hoặc kỹ thuật sản xuất chịu trách nhiệm mã hàng và bản sửa đổi; kỹ thuật sản xuất quản lý tuyến; chất lượng quản lý tiêu chí đạt; bảo trì hoặc nhà sản xuất máy định nghĩa tín hiệu thiết bị. Không nên để người quản trị MES tự phỏng đoán thực tế rồi sửa dữ liệu một mình. Tách người đề xuất thay đổi khỏi người phê duyệt, đối chiếu các lô chịu ảnh hưởng trước và sau, và lưu lý do quyết định khi con người hoặc thiết bị thay đổi.
Thống nhất quy tắc vận hành và tiêu chí nghiệm thu trước khi nhân rộng
Một ma trận trạng thái và hành động hữu ích hơn danh sách tính năng khi chuyển sang chạy thật. Đặt các trạng thái chưa bắt đầu, đang chạy, chờ kết quả, giữ bởi chất lượng, đang sửa và hoàn tất đối chiếu với các hành động bắt đầu, bắt đầu lại, hoàn thành, hủy, sửa và xuất hàng. Xác định cho phép, từ chối hoặc cho phép có điều kiện ở từng giao điểm, cùng quyền hạn và bằng chứng cần có. Hàng đang chờ kết quả có thể bị cấm xuất nhưng vẫn được chuyển sang bước không phá hủy đối với một mã hàng nhất định. Gắn khác biệt đó với mã hàng và yêu cầu khách hàng, không dựa vào phán đoán ngầm.
Với mỗi công đoạn có cổng kiểm soát, lập phiếu yêu cầu trả lời: nhận diện sản phẩm vật lý bằng gì, chứng minh hoàn tất bằng gì, ai xác nhận khi không có tín hiệu máy, và đặt sản phẩm ở đâu khi kết quả NG hoặc mất mạng. Bao gồm sửa chữa, thuê ngoài, tách/gộp lô và lô đang chạy khi đổi quy cách. Sản xuất, chất lượng, bảo trì và nhà cung cấp nên xem cùng một phiếu; cho người vận hành kiểm tra thông báo giữ hàng tại trạm thật.
Tiêu chí nghiệm thu cần kiểm tra khả năng hồi phục sau một lần giữ nhầm, không chỉ quyết định từ chối đúng. Nếu sự kiện máy chỉ đến chậm, hệ thống có lấy lại và đánh giá lô mà không tạo hồ sơ hoàn tất trùng không? Nếu tem hỏng, ai duyệt cách định danh thay thế và giữ liên kết với mã gốc? Nếu kết quả chất lượng được sửa sau, có tìm và giữ được hàng dở dang phía sau không? Khả năng hồi phục mà không làm hỏng lịch sử là điều kiện sử dụng thật.
Trong giai đoạn đầu, xem lý do giữ hàng hằng ngày nhưng không đặt mục tiêu đơn giản là giảm số lượt từ chối, vì có thể nới lỏng cả kiểm soát cần thiết. Đánh giá cùng với lỗi lọt, sản phẩm chưa xử lý lẫn vào hàng đạt và số lần sửa tay. Giữ các lần chặn đúng; khi cải thiện dữ liệu tuyến, tăng phiên bản, ghi thời điểm hiệu lực và lô liên quan rồi thử lại. Dành ngân sách và thời gian của người sở hữu dữ liệu cho thay đổi sau khi chạy thật.
Câu hỏi thường gặp về ngăn bỏ sót công đoạn
Chỉ dùng MES có thể dừng máy thật không?
MES có thể từ chối bắt đầu trên màn hình, còn việc ngăn khởi động vật lý cần giao diện thiết kế với máy. Chức năng an toàn được xác nhận riêng. Mức độ kết nối phụ thuộc rủi ro chất lượng, khả năng cải tạo máy và quy trình làm việc.
Quét mã vạch đã đủ chưa?
Quét mã giúp nhận diện sản phẩm. Để ngăn bỏ sót cần kiểm tra phiên bản tuyến, bằng chứng bước trước, trạng thái chất lượng và điều kiện người thực hiện. Mã đồ gá hoặc thùng chứa có thể bổ sung khi chi tiết khó gắn tem.
Nhà máy đổi thứ tự công đoạn thường xuyên có dùng được không?
Có, nếu mô hình hóa tuyến thay thế và sửa chữa đã duyệt cùng các điều kiện tiên quyết và kiểm tra lại. Dùng một kiểu mở chặn chung cho mọi thay đổi sẽ làm lịch sử khó giải thích.
Chi phí triển khai phụ thuộc điều gì?
Số nhánh, giao diện máy, mức truy xuất theo lô hay từng chiếc, tích hợp hệ thống cũ và lượng ngoại lệ thường ảnh hưởng nhiều hơn số chuyền. Cung cấp cùng một tuyến mẫu và bộ ca nghiệm thu cho mọi nhà thầu để so sánh.
Kết luận
Hệ thống ngăn bỏ sót công đoạn cần xác định cả bằng chứng cho phép đi tiếp lẫn điều kiện phải giữ lại. Tuyến có phiên bản, hồ sơ hoàn tất có ý nghĩa, trạng thái chất lượng, ngoại lệ được kiểm soát và FAT/SAT có tình huống bất thường là cốt lõi. Điều khiển an toàn máy cần được xác nhận riêng.
