AI đối chiếu bản vẽ sửa đổi A/B: RFP và FAT/SAT cho nhà máy

Khách hàng gửi bản vẽ sửa đổi B nhưng hướng dẫn sản xuất tại hiện trường vẫn dùng bản A đã phát hành. Kỹ sư thiết kế có thể biết kích thước nào thay đổi, song phiếu kiểm, đồ gá, chương trình gia công và bản cấp cho nhà thầu phụ vẫn ở phiên bản cũ. Triển khai AI đối chiếu bản vẽ sửa đổi chỉ có giá trị khi nối việc phát hiện khác biệt với đánh giá tác động, phê duyệt và kích hoạt phiên bản đúng. Bài viết dành cho đội mua sắm và kỹ thuật tại nhà máy Thái Lan đang chuẩn bị RFP, PoC, FAT và SAT.

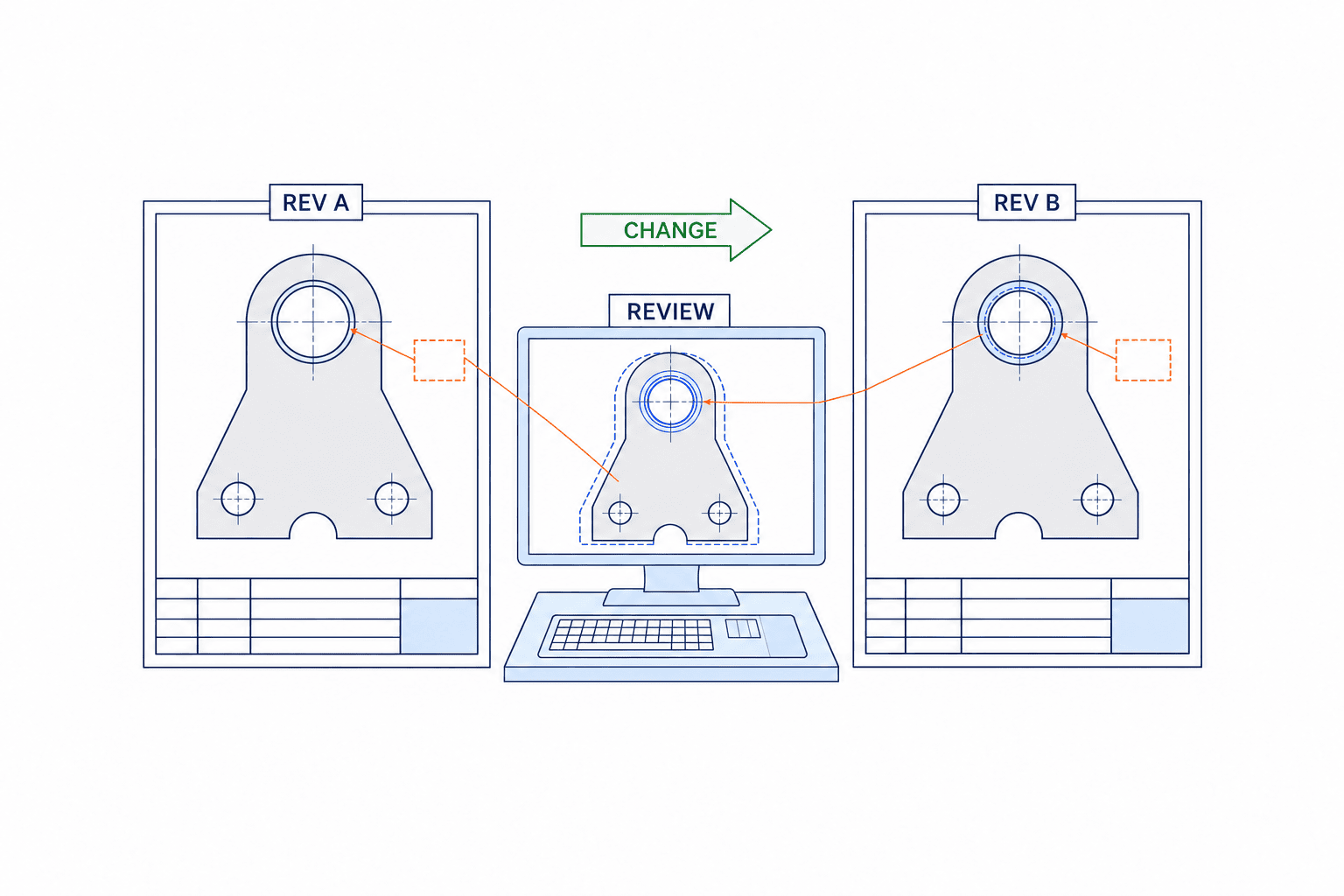

Đối chiếu bản A đã phát hành với bản B dự kiến thay thế

Hãy xác định cặp bản vẽ trước khi chọn mô hình AI. A là bản chính thức đã cấp cho xưởng; B là ứng viên tiếp theo của cùng số bản vẽ và cùng sản phẩm. Kiểm tra danh tính tài liệu, phê duyệt của khách hàng, ngày có hiệu lực và nhà máy hoặc dây chuyền chịu tác động. Bản nháp của phòng thiết kế không nhất thiết là bản đang dùng để sản xuất. Hai bản có khung tên giống nhau nhưng thuộc sản phẩm khác nhau cũng không phải cặp hợp lệ.

Phạm vi này khác với AI kiểm bản vẽ trước phát hành, vốn tìm kích thước thiếu, ghi chú mâu thuẫn hoặc lỗi quy tắc thiết kế trên một bản ứng viên. AI tìm kiếm bản vẽ cũ giúp tìm đúng tài liệu. Ở đây ta đã biết hai bản chính A/B. Câu hỏi là điểm nào đổi, dữ liệu sản xuất nào bị ảnh hưởng và khi nào mới được phép dùng B. Một vòng mây đỏ trên hình không phải giấy phép sản xuất theo B.

Tài liệu Autodesk mô tả cách so sánh DWG, hiển thị điểm khác bằng màu và mây sửa đổi. Đó là ví dụ về phát hiện khác biệt nhìn thấy, không phải bằng chứng rằng mọi CAD, PDM hay PLM đều tự phê duyệt thay đổi BOM và quy trình. Khả năng khác nhau theo sản phẩm và định dạng; không được giả định Vault có chức năng so mọi loại bản vẽ ngay từ đầu. PTC phân biệt kế hoạch thay đổi, phê duyệt, phát hành và triển khai thực tế. Bên mua cần kiểm cả luồng bàn giao.

Chốt bản gốc và phiên bản có hiệu lực

RFP cần xác định khách hàng, sản phẩm, số bản vẽ, phiên bản sửa đổi, loại tài liệu, ngày phát hành, trạng thái phê duyệt, ID trong PLM/PDM và hàm băm tệp. Với mỗi họ bản vẽ, nêu rõ PDF, bản quét hay CAD là nguồn chuẩn. Nếu chuyển đổi PDF khách cấp sang tệp nội bộ, vẫn giữ tệp đã nhận và cho phép lần ngược từ tệp dẫn xuất. Tên tệp chứa chữ “latest” không phải khóa quản lý phiên bản.

Phải tách “phiên bản mới nhất” khỏi “phiên bản có hiệu lực”. Một số đơn hàng còn được làm theo A đến một lô hoặc ngày nhất định, còn đơn sau bắt buộc theo B. Điều kiện có thể theo nhà máy, sản phẩm, số sê-ri, lô, lệnh sản xuất hoặc thời điểm bắt đầu gia công. Ngoại lệ phải có mã phê duyệt, số lượng và ngày hết hạn. AI không thể ngăn dùng bản cũ nếu doanh nghiệp không trả lời được một lệnh sản xuất cụ thể phải dùng phiên bản nào.

Biến khác biệt hình ảnh thành đặc tính sản xuất

Chồng hai tờ bản vẽ chỉ là bước đầu. Trước khi so, chuẩn hóa khổ giấy, hướng xoay, tỷ lệ, vị trí, khung tên và độ lệch bản quét. Tiếp theo phân loại ứng viên thành hình học, kích thước, dung sai, GD&T, vật liệu, xử lý bề mặt, nhiệt luyện, ghi chú, mã chi tiết, bản tham chiếu và yêu cầu kiểm tra. Kết quả OCR phải giữ vị trí và ảnh cắt từ bản gốc. Một danh sách số không có ngữ cảnh rất khó để kỹ sư rà lỗi.

Ví dụ lỗ 10.0 ±0.1 đổi thành 10.0 ±0.05 gần như không đổi đường nét nhưng có thể buộc đổi dưỡng đo, cách kiểm, đánh giá năng lực gia công và yêu cầu với nhà thầu phụ. Ngược lại, ghi thêm dòng vào bảng sửa đổi chưa chắc đổi đặc tính sản xuất. AI trình bày ứng viên và bằng chứng; thiết kế, kỹ thuật sản xuất và chất lượng xác nhận ý nghĩa. Không suy luận hai dung sai hình học hoặc dung sai một phía là tương đương chỉ vì các chữ số trông giống nhau.

Tách trạng thái của thay đổi

Màn hình nên tách “thêm”, “xóa”, “thay đổi” và “cần xem xét”. Dịch chuyển hình chiếu, đổi phông chữ, thiết lập xuất PDF khác hoặc bản quét nghiêng đều tạo nhiễu. Giảm cảnh báo giả không được đánh đổi bằng việc bỏ sót dung sai trọng yếu. Với từng ứng viên lưu giá trị cũ và mới, tọa độ, loại, ảnh nguồn, người rà, kết luận và lý do. Điểm tin cậy của AI không phải quyền phê duyệt. Trường hợp không chắc phải chuyển sang chờ rà soát, không kết luận “không có khác biệt”.

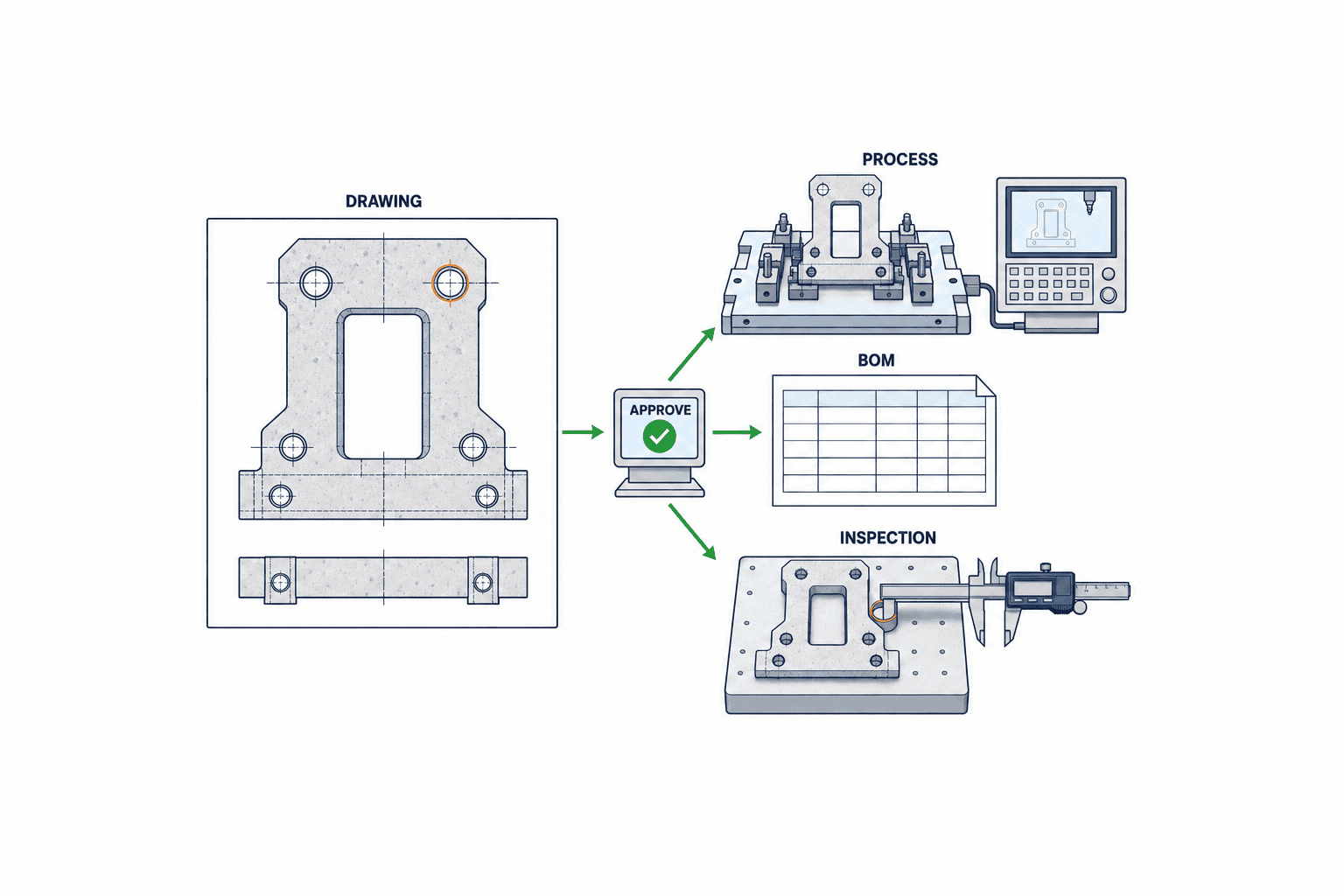

Liên kết thay đổi với BOM, công đoạn, kiểm tra và hướng dẫn

Sản phẩm quan trọng nhất là bản đồ tác động. Một lỗ đổi có thể liên quan chi tiết mua, chốt định vị, hướng dẫn lắp, chương trình CNC và dưỡng kiểm. Vật liệu đổi có thể tác động thông số mua, phê duyệt vật liệu thay thế, chế độ gia công và chứng chỉ. Vị trí nhãn đổi có thể tác động đóng gói và kiểm tra bằng camera. AI gợi ý liên hệ, còn chủ trách nhiệm chấp nhận hoặc bác bỏ và ghi lý do.

Hướng dẫn của PTC liên kết eBOM, mBOM, kế hoạch công đoạn, đặc tính kiểm soát và hướng dẫn cho xưởng. Vì vậy, nối một bản vẽ PLM với một màn hình MES theo quan hệ một-một là chưa đủ. Cần nối đặc tính thay đổi với chi tiết, dòng BOM, bước công việc, hạng mục kiểm, đồ gá, tài liệu hướng dẫn và lệnh chịu tác động. Không có liên kết phải hiển thị “chưa đăng ký quan hệ”, không được biến thành “không có tác động”. Bài tự động hóa kiểm tra kích thước làm rõ vì sao phương pháp đo và dung sai cần được xác định cùng nhau.

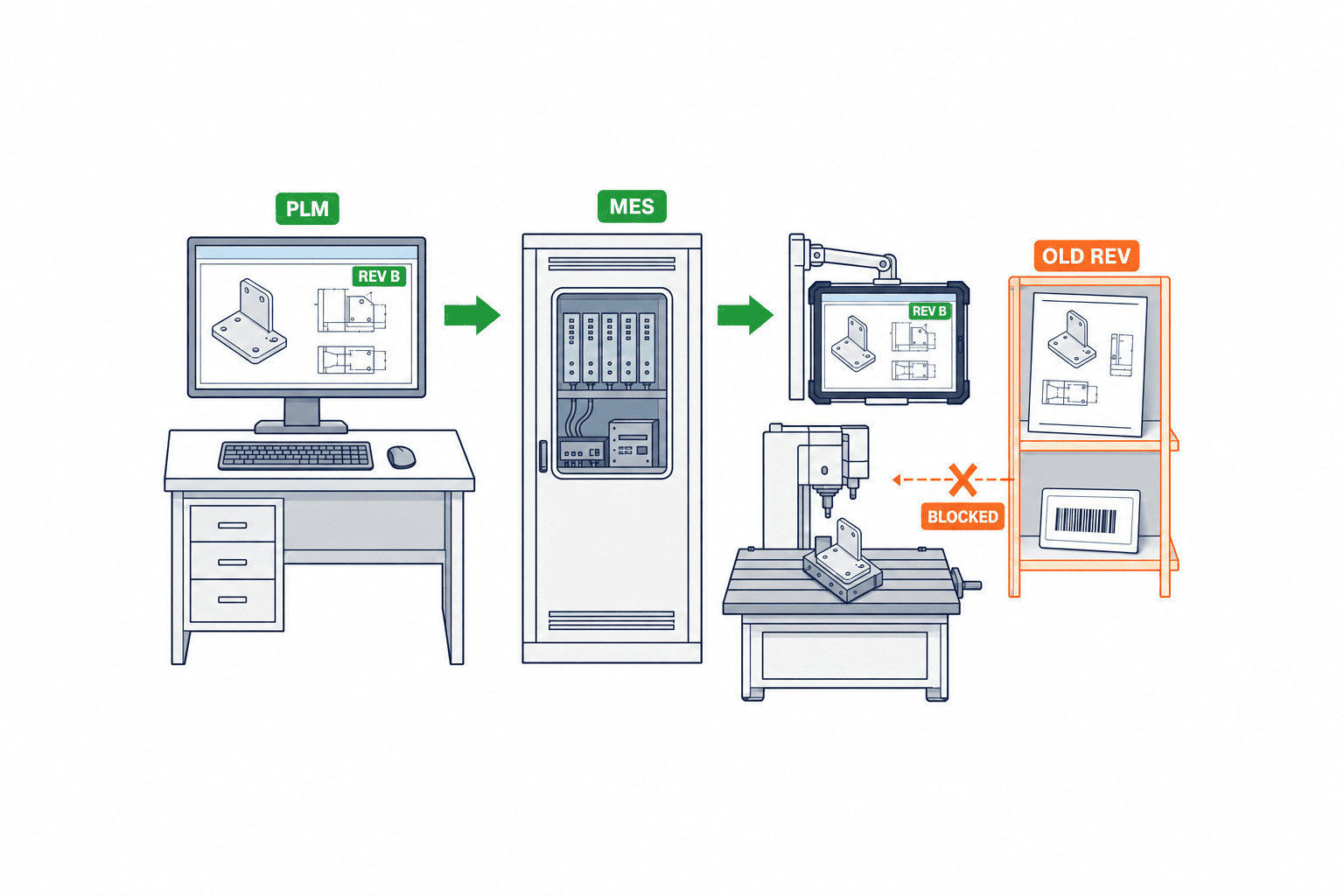

Quy ước dữ liệu từ PLM/PDM sang MES

Ít nhất phải truyền số và phiên bản bản vẽ, mã vật tư, mã thông báo thay đổi, điều kiện hiệu lực, trạng thái phê duyệt, phiên bản mBOM, kế hoạch công đoạn, hướng dẫn thao tác, quy cách kiểm và cách xử lý bản cũ. Tệp PDF đính kèm không cho MES biết lệnh nào phải hiển thị phiên bản nào. Nếu B đã duyệt mà kế hoạch công đoạn hoặc phiếu kiểm chưa cập nhật, phải chặn công bố tự động xuống MES.

Gửi thành công chưa phải triển khai thành công. MES phải xác nhận nhận, giải quyết các liên kết và hiển thị cấu hình được duyệt trên thiết bị thật. Thiết kế xử lý gửi lại, tin nhắn trùng, đến sai thứ tự bằng mã thông báo thay đổi và phiên bản để cập nhật lặp không tạo sai lệch. Giám sát tình huống B đã đến nhưng hướng dẫn A còn tồn tại. Nếu máy tính bảng xưởng hoạt động ngoại tuyến, cần giới hạn tuổi dữ liệu lưu, phiên bản cache và hành vi khi quá hạn.

Ngăn dùng bản cũ bằng cách ly và quy tắc hiệu lực

Không xóa A đơn giản vì có thể cần lịch sử để truy vết. Giữ A như hồ sơ kiểm soát nhưng bỏ khỏi lựa chọn thông thường khi sản xuất, mua và kiểm. Kiểm kê đường dẫn dùng chung, tệp tải xuống, bản in, bản dán tại trạm, tệp gửi nhà thầu và Excel sao chép bản cũ. Dấu “chỉ tham khảo” giúp nhận biết nhưng không thay thế kiểm soát truy cập và quy tắc hiệu lực.

Nếu phê duyệt thiết kế ở Nhật, sản xuất và mua ở Thái, gia công phụ tại cơ sở khác, một mốc thời gian phê duyệt không giải quyết hàng dở dang, hàng trên đường và tồn kho chờ kiểm. Hãy thống nhất lô, sê-ri, lệnh hoặc ngày bắt đầu sản xuất chịu tác động. Ghi rõ hàng cũ phải sửa lại, dùng theo chấp thuận đặc biệt, loại bỏ hay tiếp tục dùng. Quy trình thay đổi của PTC cũng đưa xử lý tồn kho vào kế hoạch thay đổi.

Kiểm màn hình trước và sau thời điểm hiệu lực, với lệnh nằm trong và ngoài phạm vi, khi có và mất mạng, khi quét mã QR cũ. QR cũ có thể mở A để xem lịch sử nhưng phải nói rõ không cho phép sản xuất. Gắn phiên bản bản vẽ và hướng dẫn thực dùng vào kết quả sản xuất.

Viết RFP xoay quanh trách nhiệm phê duyệt

Cụm “AI chính xác” không có đơn vị đo sẽ không giúp so đề xuất. Tách định dạng, họ bản vẽ, nhận diện phiên bản, căn chỉnh, loại khác biệt, bằng chứng, trường hợp chưa chắc, liên kết nghiệp vụ, phê duyệt của người, phát hành xuống xưởng, nhật ký và bảo mật. Không so giá công cụ đối chiếu PDF với dự án tích hợp PLM/MES như cùng một phạm vi.

Có được đưa bản vẽ của khách vào dịch vụ AI hay không là vấn đề hợp đồng và quản trị thông tin. Kiểm điều khoản khách, mức mật, nơi lưu, quyền dùng để huấn luyện, nhà thầu phụ, thời gian lưu log và cách hoàn trả hoặc xóa. Nếu bản nào không được rời nhà máy, hỏi khả năng cài tại chỗ hoặc môi trường tách biệt. Nêu rõ gửi ảnh cắt hay toàn bộ bản vẽ ra dịch vụ bên ngoài.

Bộ PoC cần có ca khó

Dùng thay đổi lịch sử thật: dung sai quan trọng bị siết, đổi vật liệu, đổi ghi chú, chỉ đổi khung tên, bản quét nghiêng, độ phân giải khác, nhiều trang và nhiều ngôn ngữ. Thiết kế và chất lượng cùng gắn nhãn đáp án đúng và tác động dự kiến. Tách bộ cho nhà cung cấp điều chỉnh khỏi bộ đánh giá kín. Đo riêng tỷ lệ bỏ sót thay đổi quan trọng, cảnh báo thừa, thời gian rà soát, khả năng xem bằng chứng và tính hợp lý của trạng thái “giữ”.

Đặt mức đạt theo họ bản vẽ và đặc tính trọng yếu của nhà máy. Yêu cầu “không bỏ sót đặc tính được chỉ định và mở lại ảnh gốc trong một thao tác” thường có ích hơn “tìm mọi pixel khác”. Giữ các ca thất bại, phân nguyên nhân thành chất lượng đầu vào, ghép sai phiên bản, OCR, căn chỉnh, phân loại ý nghĩa hoặc thiếu liên kết dữ liệu chủ; chốt việc sửa trước khi triển khai.

FAT và SAT phải kiểm toàn bộ tuyến phát hành

FAT dùng bộ dữ liệu thống nhất trong môi trường có kiểm soát, ví dụ A→B siết dung sai buộc sửa phiếu kiểm và dưỡng đo. Trình diễn AI phát hiện, người rà, gắn thông báo thay đổi, và chặn phát hành MES cho đến khi đủ duyệt. Thử thiếu tệp, sai phiên bản, gửi trùng và hủy; kiểm nhật ký và cách khôi phục.

SAT diễn ra tại nhà máy Thái với PLM/PDM, ERP, MES, thiết bị, máy in và đường thông báo nhà thầu thật. Kiểm phiên bản theo lệnh, quyền xem A, cache, mất mạng, hiển thị tiếng Thái/Nhật/Anh và múi giờ. Trình diễn hủy B hoặc thay B bằng bản đã sửa. Thiết kế, chất lượng, kỹ thuật sản xuất, điều độ và IT ký duyệt kết quả thuộc phần mình.

Mỗi phép thử cần ID, hash tệp nguồn, kết quả mong đợi, kết quả thấy được, sai lệch, người phụ trách, việc sửa và bằng chứng thử lại. Bỏ sót đặc tính trọng yếu và thiết bị vẫn cho sản xuất theo A là hai điều kiện không đạt độc lập. Quy định khi thêm khách hàng hay khung bản vẽ mới thì phải đánh giá lại.

Lỗi thường gặp và trình tự triển khai

Lỗi thứ nhất là đóng thông báo ngay khi kỹ sư thiết kế xác nhận khác biệt, dù chất lượng và xưởng chưa cập nhật tài liệu. Tách phê duyệt thiết kế khỏi phê duyệt hiệu lực sản xuất. Lỗi thứ hai là dùng một cờ “mới nhất” cho bản vẽ, BOM, công đoạn và phiếu kiểm; cần hiển thị tổ hợp phiên bản đã duyệt và chặn tổ hợp sai. Lỗi thứ ba là bỏ qua giấy và tệp nhà thầu sau khi MES cập nhật; cần hồ sơ phát và thu hồi.

Bắt đầu từ một khách hàng và một họ sản phẩm. Chốt bản chuẩn và quy tắc hiệu lực, làm so sánh A/B cùng màn hình rà, rồi bổ sung bản đồ tác động, quy trình duyệt, tích hợp PLM/MES và cách ly bản cũ. Thiết kế chịu trách nhiệm ý định đổi và bản chuẩn; kỹ thuật sản xuất quản lý mBOM, công đoạn, công cụ; chất lượng quản lý đặc tính và kiểm; mua hàng quản lý chuyển đổi nhà cung cấp; điều độ quản lý hàng dở, tồn kho, lệnh; IT quản lý tích hợp và khôi phục. AI gợi ý và lưu bằng chứng, người có trách nhiệm phê duyệt.

Hướng dẫn của ISO/TC 176 về thông tin dạng tài liệu nêu việc lưu kết quả xem xét thay đổi thiết kế, người cho phép và hành động cần làm, cũng như thay đổi trong sản xuất. Đây không phải yêu cầu phải mua AI, mà là lý do cần giữ dấu vết quyết định bên cạnh ảnh tô màu khác biệt.

Ba lỗi vận hành cần đưa vào thiết kế ngay từ đầu

Thứ nhất, người phát hiện khác biệt và người cho phép chuyển phiên bản sản xuất thường khác nhau. Nếu thông báo đóng ngay khi thiết kế xác nhận kích thước, chất lượng có thể phát hiện phiếu kiểm chưa sửa. Tách trạng thái duyệt thiết kế và duyệt hiệu lực sản xuất. Chặn phát hành xuống xưởng cho đến khi mỗi bộ phận bị ảnh hưởng hoàn thành phần kiểm bắt buộc. Nếu phê duyệt thay, lưu thời hạn ủy quyền và lý do.

Thứ hai, một cờ “mới nhất” che khuất tổ hợp bản vẽ B, mBOM A, công đoạn A, quy cách kiểm B. Hiển thị cấu hình thực, cảnh báo hoặc chặn nếu chưa phải tổ hợp được duyệt. Một thay đổi không thay linh kiện trong BOM vẫn có thể đổi hướng lắp, đồ gá hay vị trí kiểm. Không giới hạn đánh giá tác động ở BOM.

Thứ ba, giấy và bản phát ra ngoài còn tồn tại sau khi MES cập nhật. Tờ hướng dẫn A ép nhựa, email đính kèm cho nhà thầu và PDF tải về không tự biến mất. Bản in được kiểm soát cần có số bản vẽ, phiên bản, thời điểm in và điều kiện hiệu lực. Lưu sổ phát và thu hồi; yêu cầu nhà thầu xác nhận chính xác phiên bản cùng đơn hàng có hiệu lực. Dấu “chỉ tham khảo” không thay thế kiểm soát.

Giữ danh tính phiên bản rõ ràng ở mọi ngôn ngữ

Một nhà máy có thể nhận chỉ dẫn thiết kế bằng tiếng Nhật nhưng phát hướng dẫn xưởng bằng tiếng Thái. Các thuật ngữ phiên bản, phát hành, ngày hiệu lực, chấp thuận tạm và ngoại lệ dễ bị diễn giải khác nhau. Nhúng cùng số bản vẽ, phiên bản và mã thông báo thay đổi vào mọi bản dịch. Mã định danh phải giữ nguyên dù ngôn ngữ mô tả đổi. Nếu “từ B” có thể là phiên bản hoặc mã chi tiết, hãy viết lại và thử với người dùng tại xưởng. Quy định họ xem bản nguồn, bản dịch đã duyệt hay thông báo thay đổi khi câu chữ mâu thuẫn.

Tách chi phí AI khỏi chi phí chuẩn bị quản lý thay đổi

Yêu cầu báo giá riêng cho mô hình so sánh, làm sạch đầu vào, bản đồ tác động, quy trình duyệt và chuyển phiên bản tại xưởng. Bản demo so hình nhanh không chứng minh sổ bản vẽ và liên kết quy trình đã sẵn sàng. Nhà máy quản lý phiên bản tốt có thể đã có tính năng so CAD và cần đầu tư vào workflow hơn. Kiểm tính năng theo sản phẩm và định dạng thực. Autodesk mô tả DWG Compare, nhưng tài liệu hỗ trợ nêu trường hợp Vault với IDW không so trực tiếp sẵn có, có thể xuất DWF rồi so trong Design Review. Không được mặc định mọi Vault hoặc PLM đều có AI so bản vẽ.

Cung cấp cho nhà thầu số họ bản vẽ, biến thể khung tên, định dạng khách hàng, số lần sửa đổi mỗi tháng, số nhà máy, vai trò người dùng, API PLM/MES, số nhà thầu phụ và thời gian lưu. Yêu cầu một bảng chung cho phần bao gồm, loại trừ, tiêu chí nghiệm thu, bảo trì và quy trình thủ công khi lỗi. So giá giấy phép riêng dễ che phụ phí xử lý PDF cũ, nối MES hoặc thông báo nhà thầu.

Đừng bắt đầu bằng tỷ lệ lợi ích tưởng tượng. Đo hiện trạng một thông báo cần bao nhiêu người, bao lâu, cập nhật hệ thống nào và còn việc gì mở. Chỉ số có thể gồm số thay đổi đặc tính trọng yếu bị bỏ sót, thời gian đến phê duyệt, tài liệu liên quan chưa cập nhật, lần cố mở bản cũ và xác nhận từ nhà thầu. Đặt mức đạt theo đường cơ sở và bằng chứng PoC. AI cho kết quả nhanh mà hàng chờ duyệt dài hơn thì khách hàng vẫn phải đợi.

Danh sách thực hành để đóng một thông báo thay đổi

Khi nhận B, thiết kế xác nhận tệp chính, trạng thái phê duyệt và hiệu lực. Người rà so từng điểm AI gợi ý trên bản gốc, đánh dấu thêm, xóa, sửa hoặc nhiễu hiển thị. Nếu hệ thống báo không khác biệt vẫn phải giữ hash đầu vào, kết quả và phê duyệt của người. Lỗi xử lý không được âm thầm biến thành “không khác biệt”.

Tiếp theo ghi từng thay đổi thành đặc tính sản xuất. Lỗ đổi cần kích thước, dung sai, vị trí, chi tiết liên quan và cách đo. Vật liệu đổi cần tiêu chuẩn, chứng chỉ, hạng mục mua và chấp thuận thay thế. Bề mặt đổi cần kiểm nhà thầu và phương pháp kiểm. Kể cả chỉ đổi khung tên, chủ trách nhiệm phải ghi lý do kết luận không ảnh hưởng sản xuất.

Giao việc cho kỹ thuật sản xuất về công đoạn, máy và đồ gá; chất lượng về phiếu kiểm và kế hoạch kiểm soát; mua hàng về vật liệu, nhà thầu; điều độ về hàng dở, tồn kho và lệnh; IT về tích hợp. Mỗi việc có phiên bản đích và hạn. Bộ phận không phải sửa vẫn phải phản hồi “không ảnh hưởng” cùng lý do. Sau khi đủ duyệt mới gửi hiệu lực xuống hệ thống sản xuất. Mở đơn thật trên MES để xác nhận bản vẽ, hướng dẫn, quy cách kiểm và BOM cùng thuộc cấu hình được duyệt. Ghi phiên bản dùng cho lô đầu và kết quả kiểm.

Đưa ngoại lệ vào nghiệm thu

Nếu khách hủy B sau phát hành, hệ thống phải chỉ ra lệnh nào đã nhận B và đơn vị nào đã xem nó. Xóa tệp không đủ. Nếu B2 thay B, quyết định so A→B2 hay nối B→B2 với lịch sử A→B. Hủy B không tự động làm A có hiệu lực trở lại; cần xét hàng dở và chỉ thị khách rồi duyệt mới.

Nếu hai khách cùng số bản vẽ, ghép cặp theo khách, sản phẩm, loại tài liệu, số bản vẽ và phiên bản. Dừng tự động khi nhiều ứng viên. OCR đọc sai khung tên phải báo lệch với sổ chuẩn, không đoán từ tên tệp. Nếu 2D bản B đổi dung sai mà mô hình CAD vẫn A, đưa vào trạng thái giữ. AI báo mâu thuẫn; kỹ sư quyết định nguồn nào điều khiển sản xuất.

Thiết kế bảng điều khiển quanh việc còn mở

Hiển thị khác biệt chờ rà, thiếu liên kết tác động, mBOM chưa sửa, công đoạn chưa sửa, phiếu kiểm chưa sửa, MES chưa xác nhận, bản cũ chưa thu hồi, nhà thầu chưa phản hồi. Mỗi trạng thái có chủ và hạn. Chặn tự động phát hành nếu mục bắt buộc còn mở gần ngày hiệu lực. Ngay cả “không khác biệt” vẫn cần hash nguồn, log xử lý và người duyệt.

Lưu ứng viên AI, phân loại, sửa của người, kết luận, lý do và thời điểm thành các sự kiện riêng. Sau khi nâng cấp mô hình, không ghi đè quyết định cũ; lần xử lý mới là bản ghi mới. Hàng tháng xem ca treo, nhãn AI bị sửa, lần cố mở bản lỗi thời, gửi thất bại và gửi lại. Nếu rà chậm, sửa màn hình bằng chứng có thể hữu ích hơn thay mô hình. Chạy lại bộ đánh giá cố định sau đổi quy tắc để giảm báo thừa không làm tăng bỏ sót quan trọng.

Kiểm soát bản vẽ cấp cho nhà thầu phụ

Cập nhật PLM nội bộ không sửa được hộp thư hay thư mục của nhà thầu. Ghi bên nhận, số bản, phiên bản, hash, giờ gửi và hiệu lực. Yêu cầu xác nhận B. Nếu thiếu xác nhận trước hiệu lực, giữ đơn mua mới hoặc ghi ngoại lệ do mua hàng duyệt. Với chi tiết quan trọng, kiểm hồ sơ mẫu đầu hoặc bằng chứng nhà thầu đã đổi chương trình và đồ gá; một nút bấm xác nhận chưa đủ.

Nếu khách gửi B trực tiếp đến nhiều cơ sở, đưa tệp vào khu cách ly đến khi đăng ký và duyệt. Nếu hai tệp ghi cùng phiên bản nhưng hash khác, dừng và hỏi khách tệp nào là chuẩn. Không suy nội dung giống nhau từ nhãn phiên bản giống nhau. Kiểm tính xác thực của nguồn đi trước so sánh bằng AI.

FAQ: AI phát hiện khác biệt bản vẽ sửa đổi

Chỉ phát hiện khác biệt bằng AI có ngăn dùng bản cũ không?

Không. Cần quản lý bản chuẩn, điều kiện hiệu lực, phê duyệt, phân phối MES/giấy/nhà thầu, cách ly A và ghi kết quả sản xuất.

Bắt đầu tích hợp PLM/MES ở đâu?

Thống nhất số bản vẽ, phiên bản, trạng thái duyệt và điều kiện hiệu lực. Sau đó nối đặc tính đổi với mBOM, công đoạn, kiểm và hướng dẫn; cuối cùng mới định nghĩa API. Sao chép PDF không chứng minh rằng mỗi lệnh đã thấy bản đúng.

Có thể so bản quét không?

Có thể trong một số trường hợp, nhưng góc xoay, độ phân giải, vết bẩn và ký hiệu chồng ảnh hưởng mạnh. Đưa bản quét xấu thật vào PoC và cho người rà trở lại vị trí gốc của con số, GD&T và chuẩn đo.

RFP, PoC, FAT và SAT khác nhau thế nào?

RFP định nghĩa hành vi theo hợp đồng; PoC thử tính khả thi với bản đại diện và bản khó; FAT kiểm chức năng và xử lý lỗi trong môi trường kiểm soát; SAT chứng minh hệ thống, lệnh, thiết bị, bản in và nhà thầu tại nhà máy dùng phiên bản được duyệt.

Kết luận

AI đối chiếu A/B đã phát hành cần đưa thay đổi từ bằng chứng hình ảnh qua rà đặc tính, tác động BOM/công đoạn, phê duyệt của người, phát hành PLM/MES và cách ly A. Đặc tả và kiểm tuyến đó bằng RFP, PoC, FAT và SAT. Tô sáng nhanh hơn không tự làm nhà máy dùng bản đúng.
