Chọn ống kính machine vision cần bắt đầu từ nhiệm vụ kiểm tra, không phải chỉ từ tiêu cự hoặc dòng chữ “hỗ trợ bao nhiêu megapixel” trong catalogue. Cần xác định vùng quan sát (FOV), khoảng cách làm việc (WD), chi tiết nhỏ nhất phải thấy, độ biến thiên chiều cao phôi và không gian lắp đặt trước khi so sánh ống kính. Bài này tập trung vào quy cách mua sắm ống kính, so sánh ống kính tiêu cự cố định với ống kính telecentric, và nghiệm thu RFP–FAT–SAT cho nhà máy tại Thái Lan. Phần chọn thân máy ảnh công nghiệp và thiết kế chiếu sáng kiểm tra ảnh được trình bày riêng.
Xác định công việc kiểm tra trước khi chọn ống kính
Tài liệu đầu tiên phải là phiếu yêu cầu chụp ảnh cho từng trạm, chưa phải danh sách mã ống kính. Phát hiện thiếu linh kiện, đọc mã và đo kích thước có mức chấp nhận biến dạng hình học và thay đổi độ phóng đại khác nhau. Bộ phận chất lượng, kỹ thuật sản xuất, bảo trì và bên tích hợp hệ thống nên cùng xem mẫu đạt, mẫu lỗi và mẫu sát ngưỡng. Ghi rõ điểm khác biệt cần quan sát, trạng thái và cách bảo quản mẫu. Nếu khuyết tật không hiện ra trong điều kiện chụp thực tế, việc tăng số pixel hoặc mua ống kính đắt hơn không tự bảo đảm phát hiện được.
Ghi kích thước lớn nhất và nhỏ nhất của phôi, sai lệch vị trí, dung sai đồ gá và phần biên quanh vùng kiểm tra. Tách điều kiện bề mặt bóng, trong suốt, cong, in chữ và có bậc. Bổ sung tốc độ dây chuyền lớn nhất, thời gian phơi sáng cho phép, kính bảo vệ phía trước, bụi, dung dịch vệ sinh, rung và nhiệt độ. Thống nhất bước sóng chiếu sáng với nhóm phụ trách đèn. Nếu chuyển từ ánh sáng khả kiến sang cận hồng ngoại, phải kiểm tra lại điểm lấy nét và khả năng truyền sáng theo tài liệu đúng mã sản phẩm.
Phân biệt nghiệm thu riêng hệ quang với nghiệm thu cả hệ kiểm tra. Ống kính chi phối hình học và tương phản ảnh; tỷ lệ bỏ sót lỗi còn chịu ảnh hưởng của đèn, phơi sáng, trigger, đồ gá, phần mềm và độ đa dạng phôi. Ảnh đẹp không đồng nghĩa với quyết định đạt/trượt ổn định. Khi so sánh các nhà cung cấp, hãy dùng cùng bộ mẫu và giữ nguyên cài đặt camera, đèn.
| Dữ liệu đầu vào | Nội dung cần ghi | Tác dụng khi chọn ống kính |
|---|---|---|
| Mục tiêu | Có/không, đọc mã, định vị hay đo kích thước | Xác định dung sai biến dạng và độ phóng đại |
| Phôi | Kích thước, hướng, sai lệch vị trí | Xác định FOV và phần biên |
| Chi tiết nhỏ nhất | Vết lỗi, nét chữ, cạnh | Xác định mức lấy mẫu phía vật thể |
| Chiều cao | Độ dày, độ cong, dung sai đồ gá | Xem độ sâu trường ảnh và telecentric |
| WD | Khoảng cách từ mặt trước ống kính đến phôi | Ràng buộc quang học và cơ khí |
| Cảm biến | Vùng hoạt động, pixel pitch, ngàm | Kiểm tra image circle và độ phân giải |
| Ánh sáng | Bước sóng, kính lọc, kính bảo vệ | Cố định điều kiện thử nghiệm |
| Hiện trường | Tốc độ, rung, vệ sinh, bảo trì | Chọn cơ cấu gá và khóa chỉnh |
Nếu một số dữ liệu chưa chốt, hãy yêu cầu nhà cung cấp nêu dải giá trị và giả định của phương án thay vì khẳng định chỉ có một ống kính đúng. Đặt số phiên bản cho phiếu yêu cầu để mọi bên báo giá trên cùng một dữ liệu. Khi FOV hoặc WD thay đổi, tiêu cự cần thiết cũng có thể thay đổi; khi đó phải xem lại cơ sở so sánh.
Xác định FOV, khoảng cách làm việc và tiêu cự trên cùng bản vẽ
FOV là vùng trên vật thể mà cảm biến nhìn thấy. WD thường được đo từ mặt trước ống kính đến phôi, không phải từ lưng thân camera. Hãy vẽ trục camera, đầu ống kính, điểm cao nhất của phôi, băng tải và vỏ máy trên cùng bản vẽ. Ghi rõ mốc đo. Công thức ước lượng tiêu cự sẽ vô nghĩa nếu thân ống kính hoặc vòng đèn va vào máy.
FOV yêu cầu gồm kích thước phôi lớn nhất, sai lệch vị trí và khoảng biên an toàn. Ví dụ chỉ để minh họa: phôi rộng 80 mm, cộng 10 mm mỗi bên, cần FOV ngang 100 mm. Đây không phải mức biên khuyến nghị cho mọi trạm. Thử phôi ở vị trí biên và khi xoay; kiểm tra cả bốn góc ảnh. Phôi phải nằm trọn trong khung và vùng cần kiểm tra vẫn đủ chất lượng.
Công cụ tính của Edmund Optics ước lượng tiêu cự và độ phóng đại từ kích thước cảm biến, pixel pitch, WD và FOV. Chính nhà cung cấp lưu ý đó là phép gần đúng cận trục, không tính các mặt phẳng chính và distortion. Dùng kết quả để chọn vài tiêu cự thương mại rồi xác nhận dải lấy nét, khoảng cách vật thể tối thiểu, góc nhìn thực và ảnh qua kính bảo vệ. RFP cần ghi FOV và WD yêu cầu, không chỉ ghi tiêu cự đã tính.
Hai pixel trên khuyết tật không bảo đảm phát hiện được
Nếu giả định FOV ngang 100 mm và ảnh rộng 2.000 pixel, bước lấy mẫu danh nghĩa phía phôi là 0,05 mm/pixel. Một nét rộng 0,10 mm trải trên hai pixel vẫn có thể không được nhận biết tin cậy. Lệch nét, tương phản ống kính, ánh sáng, nội suy màu, mờ do chuyển động và xử lý ảnh đều ảnh hưởng. Edmund Optics cũng coi kết quả độ phân giải phía vật thể là giá trị tham khảo, không phải cam kết hiệu năng. Cần thử mẫu sát ngưỡng bằng thuật toán quyết định sẽ dùng khi sản xuất.
Lấy kích thước vùng cảm biến hoạt động từ tài liệu kỹ thuật của camera, đừng chỉ dựa vào tên định dạng cảm biến. Kiểm tra FOV ngang, dọc và đường chéo. Nếu dùng ROI, binning hoặc camera màu, lưu cài đặt đó vì số pixel hữu dụng thay đổi. Không thay cài đặt camera giữa các ứng viên ống kính nếu chưa làm lại phép so sánh.
Loại trước những ống kính không phù hợp image circle và ngàm
Image circle phải bao phủ vùng cảm biến hoạt động với mức chất lượng cần dùng. Ren ngàm phù hợp không đồng nghĩa với việc đủ vùng ảnh; image circle quá nhỏ có thể gây tối góc và mất thông tin. Hướng dẫn chọn ống kính Basler cập nhật năm 2026 kiểm tra ngàm, image circle, tiêu cự, độ phân giải phù hợp cảm biến rồi tới khẩu độ. Xem kích thước cảm biến tối đa mà mã ống kính hỗ trợ, sau đó đánh giá tận góc ảnh mà ứng dụng sẽ dùng. Chỉ không có viền đen là chưa đủ cho đo kích thước.
Với ngàm C và các kiểu khác, kiểm tra hình học ngàm, flange focal distance, adapter, kính lọc và vòng nối như một cụm. Basler giải thích flange distance của C-mount là 17,526 mm; tổ hợp camera–ống kính cụ thể vẫn phải được xác nhận theo tài liệu hai nhà sản xuất. Adapter có thể ảnh hưởng vị trí lấy nét, tối góc và độ cứng vững. Ghi mọi linh kiện trong danh mục vật tư. Bộ công cụ của Schneider-Kreuznach có hạng mục tìm adapter riêng, cho thấy kết nối ngàm là một phần thiết kế cần kiểm chứng.
Kiểm tra đường kính thân, chiều dài và không gian thao tác vòng chỉnh nét, vòng khẩu. Đèn vòng, khí thổi, kính bảo vệ và dụng cụ vệ sinh cũng phải cùng lắp vừa. Ống kính dự phòng có đặc tính quang học tương đương vẫn có thể không vừa giá đỡ. Khi lên kế hoạch phụ tùng ở Thái Lan, cần yêu cầu khả năng thay thế cả về quang học lẫn cơ khí.
So sánh MTF khi điều kiện thử giống nhau
Hàm truyền điều biến MTF cho biết ống kính giữ độ tương phản của hoa văn ở một tần số không gian tốt đến đâu. Kết quả thay đổi theo vị trí ảnh và điều kiện đo. Giải thích MTF của Schneider-Kreuznach cho thấy cần đọc cả trục đồ thị và vùng ảnh. Không thể so kết quả tâm ảnh của nhà cung cấp A với góc ảnh của B, hoặc đồ thị tại khẩu độ, bước sóng, WD khác nhau. Hãy yêu cầu đường cong hoặc ảnh mẫu ứng với cảm biến, khẩu độ, WD, bước sóng, tần số không gian và các vị trí từ tâm đến góc cần dùng.
Nếu khuyết tật có thể xuất hiện ở rìa, độ nét chỉ ở tâm chưa đạt yêu cầu. Thử mẫu sát ngưỡng tại mọi vị trí được phép, với cùng tỷ lệ hiển thị. Nhãn “hỗ trợ megapixel” chỉ giúp sàng lọc, không chứng minh độ tương phản trên bề mặt phôi thật. Giữ ảnh gốc bên cạnh datasheet trong hồ sơ mua sắm.
So sánh ống kính tiêu cự cố định và telecentric
Ống kính tiêu cự cố định thông thường có nhiều lựa chọn cho kiểm tra có/không, đọc mã và định vị. Phép chiếu phối cảnh khiến kích thước biểu kiến đổi khi phôi tiến gần hoặc xa ống kính. Nếu đồ gá kiểm soát chiều cao tốt, sai khác đó có thể chấp nhận hoặc hiệu chuẩn được. “Tiêu cự cố định” không có nghĩa là vòng lấy nét không chỉnh được; cần hỏi cách khóa vòng lấy nét và khẩu độ sau khi điều chỉnh.
Ống kính telecentric phía vật thể được thiết kế để giảm thay đổi độ phóng đại trong dải chiều cao đã định. Basler nêu đo kích thước chính xác là một ứng dụng vì có thể giảm sai khác kích thước do phối cảnh. Điều đó không có nghĩa telecentric luôn tốt hơn. FOV, cảm biến hỗ trợ, WD, độ sâu trường ảnh, ánh sáng, đường kính thân và chi phí vẫn phải phù hợp trạm. Không đưa ra tỷ lệ cải thiện hay mức giá chung chung. Chụp cùng chuẩn đo ở tâm và bốn góc, tại chiều cao thấp nhất và cao nhất.
| Tiêu chí | Ống kính tiêu cự cố định thường | Telecentric phía vật thể |
|---|---|---|
| Ứng dụng | Có/không, đọc mã, định vị, đo khi chiều cao ổn định | Đo khi chiều cao phôi biến thiên |
| Chiều cao đổi | Tỷ lệ biểu kiến có thể đổi | Thiết kế để hạn chế biến thiên trong dải đã nêu |
| Distortion | Xem đường cong và yêu cầu hiệu chuẩn từng mã | Thường thấp nhưng vẫn phải kiểm tra từng mã |
| Lắp đặt | Nhiều lựa chọn; xác nhận WD và ngàm | Chú ý FOV, đường kính thân, WD và không gian |
| Chứng cứ nghiệm thu | Thấy lỗi và lặp lại được | Sai số chuẩn đo theo vị trí và chiều cao |
Trước khi chọn telecentric, xác định độ không đảm bảo đo và khoảng biến thiên chiều cao mà đồ gá không loại bỏ được. Nếu ống kính thường cộng đồ gá và hiệu chuẩn đạt cùng tiêu chí, đó vẫn là phương án hợp lệ. Nếu sai số chủ yếu do tỷ lệ ảnh đổi theo chiều cao, phép thử telecentric có lý do định lượng. Giữ nguyên camera, đèn và cách đánh giá khi so sánh.
Có thể chỉ sửa distortion bằng phần mềm không?
Distortion làm tọa độ ảnh lệch khác nhau theo vị trí. Tài liệu Edmund Optics giải thích sự phụ thuộc vào bước sóng, WD và sự khác biệt giữa geometric distortion với TV distortion. Chỉ so số liệu cùng định nghĩa và điều kiện. Chụp bảng điểm hoặc lưới trên toàn vùng FOV, đo sai số còn lại sau hiệu chỉnh và kiểm tra tác động đến thời gian chu kỳ cũng như quyết định. Một chỉ số quảng cáo “0%” tại một vị trí không mô tả toàn trường ảnh.
Hiệu chỉnh phần mềm giả định điều kiện hiệu chuẩn ổn định. Sau khi thay ống kính, chỉnh nét, đổi WD, bước sóng hoặc góc camera, cần quy định hiệu chuẩn lại. Lưu chứng chỉ chuẩn, hướng chụp, nhiệt độ và phiên bản xử lý ảnh. Hiệu chỉnh hình học không tái tạo chi tiết mà hệ quang không phân giải được. Tách vấn đề distortion, độ phân giải và thay đổi tỷ lệ do chiều cao.
Thử khẩu độ, độ sâu trường ảnh và chiếu sáng cùng lúc
Mở khẩu lớn thu thêm ánh sáng nhưng ảnh hưởng độ sâu trường ảnh và có thể ảnh hưởng chất lượng vùng rìa. Khép khẩu có thể tăng vùng rõ nét, song tăng thời gian phơi sáng để bù sáng làm phôi đang chạy bị nhòe; khép quá mức còn tăng tác động nhiễu xạ. Hãy thử ở tốc độ sản xuất thật, với chiều cao phôi tối thiểu và tối đa. Ghi khẩu độ, thời gian phơi, thời điểm strobe và độ sáng thực. Điểm tối ưu trên đồ thị nhà sản xuất chưa chắc trùng với điều kiện nhà máy.
Chọn phổ làm việc và kính lọc cùng thiết kế đèn. Chuyển sang cận hồng ngoại hoặc thêm kính bảo vệ có thể đổi điểm nét và phản xạ. Xác nhận đèn vòng vừa thân ống kính và không phản chiếu lên kính. Chỉ định một người chịu trách nhiệm toàn bộ điều kiện chụp kể cả khi camera, ống kính và đèn mua từ các bên khác nhau. Hướng dẫn chiếu sáng trình bày riêng cách làm khuyết tật hiện rõ.
Với dây chuyền nhanh, ảnh phôi sát ngưỡng khi đang chuyển động quan trọng hơn ảnh tĩnh đẹp. So các ứng viên ở cùng thời gian phơi, trigger và chiều chuyển động. Sau khi khóa lấy nét và khẩu, thử rung và quy trình vệ sinh. Nếu ca ngày/đêm hoặc đổi mã sản phẩm làm thay đổi hình ảnh, đưa chúng vào SAT. Đừng để khác biệt từ cơ cấu máy bị hiểu lầm là do ống kính.
RFP mua ống kính cho nhà máy Thái Lan cần nội dung gì?
RFP giúp các bên chào giá và thử nghiệm theo cùng điều kiện. Cung cấp phôi đạt, lỗi và sát ngưỡng, đồng thời thống nhất bảo mật, quyền dùng ảnh và trả mẫu. Nếu mẫu sát ngưỡng hiếm, có thể dùng mẫu mô phỏng nhưng phải nói rõ giới hạn. Ảnh thông thường khó tái tạo bề mặt bóng, trong hoặc vi cấu trúc; nên yêu cầu thử phôi thật hoặc chụp tại nhà máy.
Nêu dải FOV và WD; mã camera, cảm biến hoạt động và ngàm; bước sóng; dải chiều cao; chi tiết nhỏ nhất; tốc độ; không gian; kính bảo vệ và kính lọc. Với từng ống kính, yêu cầu khẩu độ đề xuất, image circle, điều kiện đo MTF/distortion, cách khóa lấy nét/khẩu, adapter, bản vẽ gá, hướng dẫn bảo trì và điều kiện phụ tùng. So tổng phạm vi lắp đặt gồm đồ gá, hiệu chuẩn, chạy thử và dự phòng, không chỉ giá ống kính. Mục chưa thử phải ghi “cần xác minh”, không biến ước lượng thành bảo hành hiệu năng.
| Hạng mục RFP | Nội dung tối thiểu | Chứng cứ bàn giao |
|---|---|---|
| Nhiệm vụ | Đo, phát hiện có/không hoặc đọc mã; mẫu giới hạn | Ảnh gốc bộ mẫu |
| Hình học | FOV, WD, biên chiều cao, đường chéo cảm biến | Bản vẽ bố trí và cấu hình quang |
| Chất lượng ảnh | Chi tiết nhỏ nhất trên toàn vùng dùng | Ảnh tâm và góc kèm cài đặt |
| Đo lường | Sai số cho phép, phương pháp hiệu chuẩn | Mẫu chuẩn và bảng sai số còn lại |
| Cơ khí | Kích thước, khóa, kính, cách thay | CAD, BOM và hướng dẫn |
| Vận hành | Phụ tùng, đào tạo, kiểm soát thay đổi | Kế hoạch bảo trì, tài liệu ngôn ngữ phù hợp |
Gửi câu hỏi và câu trả lời cùng phiên bản cho mọi nhà thầu; nếu mỗi bên nhận bản vẽ phôi khác nhau, giá và chất lượng không còn so sánh công bằng. Nếu bảo trì tại Thái Lan cần tài liệu tiếng Thái, ghi đó là đầu ra bắt buộc. Báo cáo đo cho nhóm chất lượng khu vực có thể yêu cầu tiếng Anh hoặc Nhật. Yêu cầu thông tin giao hàng và thay thế tại thời điểm báo giá, không tự giả định hàng trong kho địa phương luôn sẵn.
Phân biệt số công bố với số đo thực tế
Trong bảng so sánh, để riêng giá trị nhà sản xuất, trả lời từ đại lý và số đã đo trên phôi. Câu “distortion thấp” phải có FOV, bước sóng, WD và định nghĩa. MTF cần cùng điều kiện. Ghi ngày trả lời về thời gian giao và bảo hành, xác minh lại trước khi đặt hàng. Các giới hạn sai số bắt buộc phải là điều kiện đạt/trượt; giá rẻ không bù cho ống kính không đạt yêu cầu chính.
Quản lý mã và lô ống kính, cài đặt camera, đèn, gá và tệp hiệu chuẩn như một cấu hình. Nếu dự kiến thay thế bằng mã khác trong sản xuất, hãy thử lại với mẫu sát ngưỡng và sai số còn lại. Chuẩn hóa vị trí gá cùng phương pháp khóa lấy nét để máy thứ hai, hoặc khi chuyển sang cơ sở khác tại Thái Lan, tái tạo được kết quả máy đầu tiên.
Lập ma trận nghiệm thu riêng cho ống kính
Các câu “chất lượng ảnh tốt” hay “đo được” trong RFP chưa chỉ ra cần kiểm tra điều gì ở FAT và SAT. Bên cạnh kết quả đạt/trượt của cả hệ thống, hãy lập một ma trận tách các yếu tố quang học và lắp đặt. Bảng dưới là ví dụ về cách ghi; mọi giới hạn số cụ thể phải dựa trên dung sai sản phẩm và mục tiêu kiểm tra của nhà máy. Nếu một trạm dự kiến chụp phôi rộng 80 mm, cộng biên vị trí để thành FOV ngang 100 mm, hãy ghi giả định đó ở dòng FOV cùng với cảm biến đã chọn, chiều cao chụp, mã sản phẩm và vị trí biên. Con số 100 mm chỉ minh họa, không phải chuẩn dùng cho sản phẩm khác.
| Mục kiểm tra phía ống kính | Chứng cứ FAT | Kiểm tra thêm tại SAT | Phân tách nguyên nhân khi trượt |
|---|---|---|---|
| Toàn bộ FOV | Ảnh gốc phôi lớn nhất ở vị trí biên | Phôi không mất góc khi băng tải chạy | Vị trí đồ gá, WD, tiêu cự |
| Chi tiết nhỏ nhất | Mẫu đạt, lỗi, sát ngưỡng ở cùng phơi sáng | Lặp tại tốc độ dây chuyền và sau đổi sản phẩm | Nét, khẩu, đèn, nhòe chuyển động |
| Chất lượng góc ảnh | Mẫu chuẩn tại tâm và bốn góc | Lặp qua kính bảo vệ lắp thật | Image circle, phản xạ kính, góc camera |
| Sai số đo còn lại | Bảng đo lưới chuẩn và mẫu tham chiếu | Hiệu chuẩn lại, đo cùng vị trí ở hiện trường | WD, hiệu chỉnh distortion, thay đổi tỷ lệ |
| Khóa và lặp lại | Ảnh sau khi khóa vòng chỉnh | Ảnh sau rung, vệ sinh, khởi động lại | Cơ cấu khóa, giá đỡ, quy trình thay |
Với mỗi dòng, ghi ID mẫu vật lý, cài đặt camera và đèn, mã và số serial ống kính, thời gian chụp, người đánh giá và ngưỡng đạt. Nếu nén JPEG làm khó so vết xước nhỏ, lưu định dạng ảnh gốc tách khỏi ảnh đã xử lý. Với công việc đo, liên kết giá trị mẫu chuẩn với phiên bản tệp hiệu chuẩn. Giữ cả ảnh mẫu sát ngưỡng nhưng đạt, vì đó là mốc so sánh khi lắp trạm thứ hai.
Nếu FAT trượt mà chưa rõ lỗi do ống kính, đèn hay đồ gá, hãy cố định các điều kiện khác và đổi từng biến trước khi thay linh kiện. Góc ảnh tối có thể do image circle nhỏ, nhưng cũng có thể do kính phản xạ, bố trí đèn hoặc che khuất cơ khí. Kích thước lệch chỉ khi chiều cao phôi đổi có thể liên quan độ nghiêng phôi, WD, mặt phẳng hiệu chuẩn hoặc độ phóng đại của ống kính. Sau khi tách nguyên nhân và sửa, thử lại với cùng mẫu sát ngưỡng và cùng ma trận. Dùng mẫu khác rồi tuyên bố đã cải thiện tức là đã đổi cơ sở nghiệm thu.
SAT cũng cần để lại phép kiểm mà nhà máy làm lại được hằng ngày. Đo chi tiết với bảng chuẩn thực hiện khi chạy thử và sau khi thay linh kiện; kiểm tra thường ngày có thể dùng mẫu sát ngưỡng đại diện, dấu vị trí lấy nét, tình trạng đèn và bốn góc ảnh. Định trước khi nào người vận hành phải dừng trạm, lô nào bộ phận chất lượng phải xem lại và bảo trì hiệu chuẩn theo trình tự nào. Như vậy nghiệm thu quang học nối liền với kiểm soát sản xuất.
Ma trận ghi đơn giản “kiểm tra” vẫn chưa đủ. Không phát hành đơn hàng khi ô giới hạn đạt còn trống; chỉ định ai sẽ suy ra giá trị từ yêu cầu khách hàng hoặc quy định chất lượng nào. Với đo kích thước, đừng trao toàn bộ dung sai sản phẩm cho sai số ống kính: cần phân bổ cho đồ gá, hiệu chuẩn và xử lý ảnh. Với kiểm tra có/không, chỉ rõ mẫu sát ngưỡng để đánh giá bỏ sót và báo lỗi giả. Thống nhất định dạng chứng cứ, quy tắc thử lại và người ký đạt cuối cùng trước lắp đặt, để không phải thương lượng lại nghĩa của “đạt” tại hiện trường.
Khi chạy thử tại Thái Lan, cũng cần quyết định nơi lưu ảnh và ma trận nghiệm thu. Nếu chỉ để trong PC của máy, dữ liệu có thể mất khi đổi thiết bị hoặc người phụ trách. Theo quy định phân quyền của nhà máy, hãy lập chỉ mục theo mã sản phẩm, số trạm, cài đặt chụp, ngày thử và phiên bản phê duyệt. Giữ ảnh gốc để có thể xử lý lại tương phản hoặc distortion; hạn chế truy cập nếu ảnh chứa thông tin sản phẩm khách hàng. Vài tháng sau, ảnh mẫu sát ngưỡng đã từng đạt trong điều kiện tương đương sẽ là điểm khởi đầu để điều tra khi tỷ lệ NG thay đổi.
Làm rõ trách nhiệm với ma trận. Khi camera, ống kính và đèn mua từ ba nhà cung cấp, ảnh tối, góc mờ hoặc số đo lệch không thể tự động quy cho một công ty. Bên tích hợp nên chủ trì thử toàn tổ hợp; mỗi nhà sản xuất cung cấp thông số và điều kiện thử của linh kiện mình. Nhóm máy chịu trách nhiệm độ cứng và vị trí giá đỡ; nhóm chất lượng phụ trách mẫu giới hạn và ngưỡng quyết định. Ghi người chủ trì và người phối hợp cho từng dòng thử nghiệm. Chia sẻ vai trò ngay trong RFP giúp tránh mang một lỗi chưa giải quyết ở FAT sang SAT.

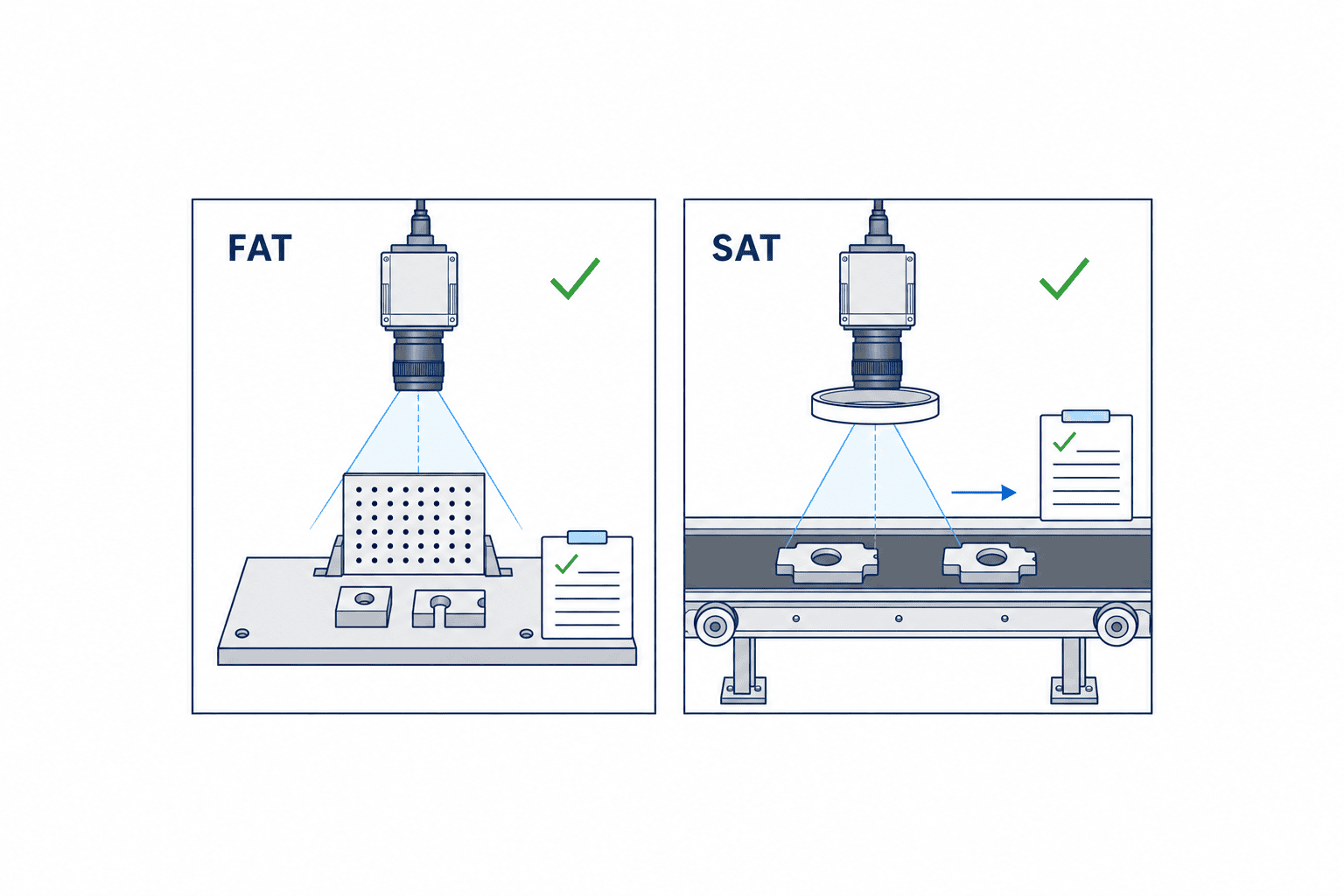

Nghiệm thu ống kính qua FAT và SAT
FAT là nghiệm thu trước khi xuất xưởng; SAT là nghiệm thu sau khi lắp tại hiện trường. Thống nhất kế hoạch trước khi mua. Cố định camera, đèn, khẩu, WD và phiên bản xử lý; dùng cùng mẫu chuẩn và mẫu sát ngưỡng. Chụp tâm, góc, vị trí và chiều cao cực biên ở tốc độ sản xuất. Chỉnh được nét không đồng nghĩa với đạt nhiệm vụ kiểm tra. Với đo kích thước, giữ chứng chỉ mẫu chuẩn và sai số đo so với dung sai đã định.
FAT đạt không chứng minh ảnh hưởng của rung tại hiện trường, ánh sáng môi trường, góc gá, đường khí, kính bảo vệ hay vệ sinh. SAT phải thu ảnh khi máy dừng và chạy ở các mã sản phẩm, ca làm đại diện. Kiểm tra khóa lấy nét/khẩu, khả năng lặp vị trí gá, dây và khởi động lại sau vệ sinh. Ghi tiêu chí số hoặc quy tắc đánh giá cụ thể, người phụ trách việc tồn và ngày thử lại. “Ảnh trông đẹp” không phải tiêu chí nghiệm thu.
Lưu ảnh gốc của mẫu đạt sát ngưỡng cùng ảnh không đạt. Khi tỷ lệ NG tăng về sau, có thể phân biệt ống kính bẩn, đèn suy giảm, lệch nét, phôi đổi vị trí hoặc sản phẩm đổi thiết kế. Sau khi thay ống kính, kể cả cùng mã, bảo trì cần lặp hiệu chuẩn và phép thử mẫu giới hạn. Mua sắm chỉ hoàn tất khi nhà máy duy trì được điều kiện ảnh đã được xác nhận.
Những sai lầm thường gặp khi mua ống kính
Camera nhiều pixel không chứng minh ống kính đủ nét ở góc hay phủ hết cảm biến. Tiêu cự tính được không chứng minh chiều dài thân, mốc WD và kính bảo vệ vừa máy. Sửa distortion bằng phần mềm không loại bỏ việc đo sai số còn lại và thời gian xử lý sau thay đổi cấu hình. Telecentric vẫn chịu giới hạn FOV, đường kính, ánh sáng và không gian. Ngăn các lỗi này bằng cách yêu cầu ảnh và số đo trên phôi thật cho từng đặc tính quan trọng.
Cũng cần thống nhất thuật ngữ giữa nhóm quang học, cơ khí và chất lượng. “Độ chính xác” có thể chỉ pixel pitch, khả năng lặp, sai số kích thước tuyệt đối hoặc tỷ lệ phân loại đúng. “Độ phân giải” có thể là pixel cảm biến hoặc tần số không gian của ống kính. Cho mỗi hạng mục kiểm tra, ghi đơn vị, cách hiệu chuẩn và giới hạn đạt/trượt. Khi chạy máy ở Thái Lan với nhóm dùng nhiều ngôn ngữ, bảng thuật ngữ FOV, WD, độ phóng đại và distortion kèm hình giúp giảm hiểu sai.
Trình tự chọn ống kính machine vision thực tế
Đầu tiên xác định đặc điểm phải thấy trên phôi và mẫu sát ngưỡng. Kế đến xác định FOV từ kích thước, sai lệch vị trí và WD từ bản vẽ máy. Chốt cảm biến hoạt động, pixel pitch và ngàm rồi ước lượng dải tiêu cự. Loại ứng viên không phù hợp image circle hoặc cơ khí; so MTF, distortion, khẩu, bước sóng và nguồn cung. Chụp cùng phôi với ống kính thường và telecentric nếu yêu cầu đo lường cần so sánh. Cuối cùng cố định điều kiện trong RFP và giữ chứng cứ FAT/SAT.
Quy trình không dừng khi chọn xong mã ống kính. Nhà máy phải tái lập ảnh đạt chuẩn sau vệ sinh, đổi mã sản phẩm và thay phụ tùng. Không cần hoàn thiện mọi thông số trước khi trao đổi với nhà tích hợp, nhưng phải nêu rõ phần chưa chắc chắn để tổ chức thử nghiệm tạo ảnh có thể so sánh công bằng.
Câu hỏi thường gặp về chọn ống kính camera công nghiệp
Nên xác định FOV, WD và tiêu cự theo thứ tự nào?
Đặt FOV theo phôi và dao động vị trí trước, sau đó đặt WD theo không gian máy. Dùng kích thước cảm biến hoạt động để ước lượng tiêu cự. Xác minh bằng datasheet và ảnh thực, không đặt hàng chỉ dựa vào công thức.
Đo kích thước có bắt buộc dùng telecentric không?
Không. Hãy xem sai số cho phép, dao động chiều cao không tránh được và sai số còn lại khi dùng ống kính thường với hiệu chuẩn. Nếu đồ gá giữ chiều cao ổn và phương án thường đạt tiêu chí, vẫn có thể sử dụng. Nếu thay đổi tỷ lệ theo chiều cao chiếm phần lớn sai số, nên thử telecentric.
Cùng nhãn “hỗ trợ megapixel” có nghĩa chất lượng ảnh như nhau không?
Không. MTF từ tâm đến góc, tần số không gian, khẩu, WD, bước sóng và pixel pitch đều ảnh hưởng. Dùng nhãn để sàng lọc rồi so ảnh gốc của phôi sát ngưỡng.
FAT đạt rồi có thể bỏ SAT ở nhà máy Thái Lan không?
Không nên. FAT chưa kiểm chứng rung, ánh sáng môi trường, góc gá, kính và vệ sinh tại chỗ. SAT cần lặp mẫu chuẩn ở tốc độ sản xuất, trong những ca làm và mã hàng đại diện.
Kết luận
Chọn ống kính machine vision bằng cách đồng bộ FOV, WD, cảm biến hoạt động, pixel pitch và image circle, rồi kiểm chứng MTF, distortion, khẩu, dao động chiều cao và lắp đặt bằng ảnh thật. So ống kính thường và telecentric theo cùng giới hạn sai số. RFP có điều kiện và bằng chứng rõ ràng, tiếp nối bằng FAT và SAT, giúp tránh sửa đổi tốn kém sau khi lắp máy tại Thái Lan.
