Khi chọn máy đo oxy hòa tan (DO) cho nước thải nhà máy, câu hỏi đầu tiên là số đo sẽ hỗ trợ quyết định vận hành nào. Hai màn hình cùng hiển thị một giá trị có thể mang ý nghĩa khác nhau nếu vị trí đầu dò, bọt khí, lớp bám bẩn, nhiệt độ hoặc trạng thái hiệu chuẩn khác nhau. Bài viết này trình bày cách lựa chọn đầu dò quang học và điện hóa, bố trí trong bể sục khí, vệ sinh và kiểm tra, ghi dữ liệu vào PLC/SCADA, rồi nghiệm thu bằng FAT/SAT. Phạm vi là hệ thống xử lý sinh học hiếu khí tại nhà máy công nghiệp, kể cả các cơ sở ở Thái Lan. Giá trị DO mục tiêu và điều kiện xả thải phải dựa trên từng nhà máy và giấy phép áp dụng.
Xác định quyết định vận hành trước khi chọn thiết bị
DO là lượng oxy hòa tan trong nước. Trong bể xử lý hiếu khí, thông số này giúp đánh giá lượng oxy sẵn có cho quá trình. Tài liệu điều khiển quá trình của US EPA mô tả việc dùng DO để điều chỉnh lượng khí, duy trì trạng thái mong muốn và tránh sục khí quá mức gây tốn điện. Điều đó không có nghĩa mọi bể đều phải dùng cùng một giá trị đặt. Tải lượng, kết cấu bể, mức độ khuấy trộn và vị trí đầu dò khác nhau. Tài liệu gốc của US EPA.
Hãy tách ba mục đích. Giám sát phát hiện giai đoạn dễ thiếu oxy khi ca sản xuất hoặc loại nước thải thay đổi. Điều khiển dùng giá trị đã được xác nhận để tác động đến quạt thổi hay van khí, kèm phương án khi dữ liệu không hợp lệ. Lưu vết cho biết khi sự cố xảy ra, hệ thống đo gì, thiết bị đang ở trạng thái nào và người vận hành đã làm gì. Trình tự thực tế là thu thập dữ liệu giám sát đáng tin cậy và so với quan sát của nhân viên trước khi đưa tín hiệu vào vòng điều khiển tự động.
DO không thay thế BOD, COD, pH, ORP hoặc độ đục. Các thông số đó mô tả những tính chất khác nhau. Nếu cần thiết kế tổng thể hệ thống giám sát, xem hướng dẫn giám sát nước thải nhà máy và hướng dẫn chọn cảm biến ORP cho nước thải công nghiệp. Phần dưới tập trung vào DO trong bể sục khí.
Năm câu hỏi trước khi yêu cầu báo giá
Thứ nhất, đo ở bể và giai đoạn nào? Thứ hai, cần giá trị đại diện hay cần theo dõi khu vực có nguy cơ thiếu oxy? Thứ ba, chỉ hiển thị hay còn dùng cho điều khiển? Thứ tư, đội bảo trì có thể lấy đầu dò lên vệ sinh và kiểm tra với tần suất nào? Thứ năm, khi mất điện, đứt cáp hoặc đang vệ sinh, màn hình và PLC sẽ xử lý ra sao? Câu trả lời chi phối giá đỡ, dây dẫn, chương trình PLC và cả mẫu thiết bị phù hợp.
Ở hệ thống sục khí gián đoạn hoặc vận hành theo mẻ, DO thấp trong giai đoạn cố ý dừng khí có thể là trạng thái bình thường. Nếu báo động chỉ dựa trên ngưỡng DO, người vận hành sẽ nhận nhiều cảnh báo vô ích. Cần ghi đồng thời giai đoạn xử lý và trạng thái quạt. Khảo sát cả lúc đổi sản phẩm, xả nước rửa, khởi động lại, lúc nhiệt độ hoặc độ mặn thay đổi; đừng chỉ dựa vào một mẫu nước gần đây.
RFP nên nêu ai phê duyệt giá trị đặt ban đầu và cách kiểm chứng bằng dữ liệu nước vào, nước ra, điện năng quạt và kết quả chạy thử. Không lấy giá trị ví dụ trong tài liệu hoặc của một nhà máy khác làm chuẩn bắt buộc cho nhà máy mình.
So sánh đầu dò quang học và điện hóa bằng nước thực tế

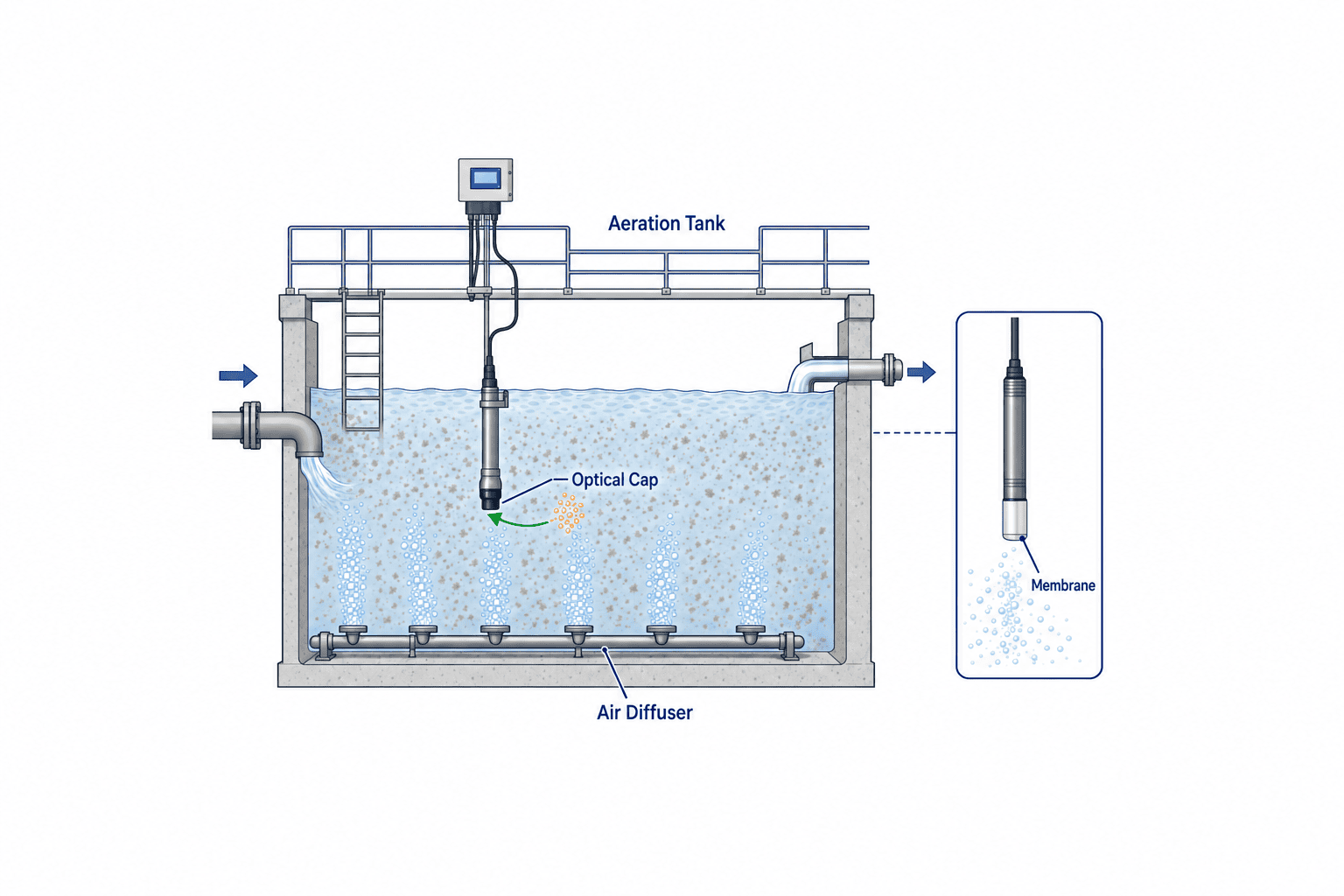

Đầu dò quang học đọc đáp ứng phát quang của vật liệu nhạy oxy. Một số đầu dò điện hóa đo dòng điện do oxy đi qua màng và phản ứng tại điện cực. Chỉ nhìn vào nguyên lý không thể kết luận loại nào hoạt động tốt hơn trong bể nhiều cặn và bọt khí. Yokogawa công bố sản phẩm DO và ứng dụng cho xử lý nước thải; đó là nguồn thông tin sản phẩm hữu ích, nhưng tính phù hợp vẫn phải thử tại hiện trường. Thông tin sản phẩm Yokogawa.
Một số mẫu quang học không cần thay dung dịch điện giải định kỳ, song nắp cảm biến, cửa sổ quang và lớp bám vẫn phải được kiểm tra. Loại điện hóa cần xem xét màng, dung dịch điện giải, điện cực, thời gian phân cực và yêu cầu dòng chảy. Hướng dẫn xử lý sự cố của Hach nêu đầu dò Clark cần môi trường được khuấy hoặc có dòng, đầu dò quang không nên phơi trực tiếp dưới nắng và cần chú ý điều kiện hiệu chuẩn trong không khí bão hòa hơi nước. Đó là hướng dẫn theo loại thiết bị; quy trình cuối cùng phải theo đúng sổ tay của mẫu được mua. Tài liệu Hach.
| Tiêu chí | Loại quang học | Loại điện hóa |
|---|---|---|
| Bộ phận đo | Nắp, cửa sổ quang, lớp bám và thay thế | Màng, dung dịch điện giải, điện cực |
| Lắp đặt | Bọt khí, cặn, ánh sáng, đường nâng đầu dò | Bọt khí, cặn, dòng chảy, đường nâng đầu dò |
| Bảo trì | Vệ sinh, kiểm tra, thay nắp | Vệ sinh, kiểm tra, thay màng và dung dịch |
| Tích hợp | Tín hiệu, chẩn đoán, chế độ bảo trì | Tín hiệu, chẩn đoán, chế độ bảo trì |
So sánh dải đo, tốc độ đáp ứng, sai lệch trong nước thực, thời gian vệ sinh, nguồn phụ tùng tại địa phương, khả năng rửa tự động, cài đặt bù nhiệt độ/độ mặn và dịch vụ tại chỗ. Tổng chi phí gồm đầu dò, bộ chuyển đổi, giá đỡ, cáp, I/O PLC, vật tư và công lao động. Trong thử nghiệm song song, ghi giá trị trước và sau khi vệ sinh, số lần dữ liệu không dùng được và thời gian bảo trì; không chỉ chọn giá mua thấp nhất.
Vị trí đầu dò là một phần của độ tin cậy phép đo
Trong một bể, khu vực gần đĩa phân phối khí có nhiều bọt, khu vực gần nước vào có nhu cầu oxy biến động, còn góc chết có thể trộn kém. Màn hình thể hiện nước ở đầu dò, không tự động thể hiện trung bình toàn bể. Dùng máy cầm tay đã được bảo trì để khảo sát nhiều điểm ở nhiều giai đoạn và tải lượng trước khi chốt vị trí cố định.
Hướng dẫn của Endress+Hauser cho Oxymax COS61D cảnh báo rằng một số góc lắp làm bọt khí bám lên bề mặt nhạy oxy và có thể cho số đo cao hơn dự kiến. Tài liệu cũng nói đến hướng lắp và nguy cơ cặn lắng. Góc cụ thể là của mẫu COS61D, không được sao chép sang mọi hãng; bài học là phải đối chiếu bản vẽ với hướng dẫn của mẫu sẽ sử dụng. Hướng dẫn Oxymax COS61D.
Bản vẽ lắp cần thể hiện mực nước cao/thấp, độ sâu đầu dò, vị trí phân phối khí, hướng chảy, phạm vi cánh khuấy, cáp và không gian kéo đầu dò lên. Xác nhận đầu dò không trồi khỏi nước khi mức thấp, đầu nối không ngập khi mức cao và nhân viên có thể vệ sinh an toàn. Nếu dùng hai đầu dò, giao chức năng cho từng điểm, chẳng hạn điểm đầu bể để điều khiển và điểm cuối để kiểm chứng. Lấy trung bình đơn giản có thể che mất vùng thiếu oxy hoặc một đầu dò bị bẩn.
Phân biệt thay đổi thật với bám bẩn và bọt khí
Bùn, màng sinh học, dầu và cặn khoáng có thể bám lên đầu dò. Dấu hiệu thường thấy là số đo trôi chậm, phản ứng chậm hoặc nhảy sau khi rửa. Bọt bám trên bề mặt đo cũng có thể gây sai lệch; hướng dẫn COS61D nêu trường hợp đọc cao do góc lắp. Trước khi giảm khí vì màn hình báo DO cao, hãy đối chiếu trạng thái quạt, lần vệ sinh gần nhất và số đo máy cầm tay.

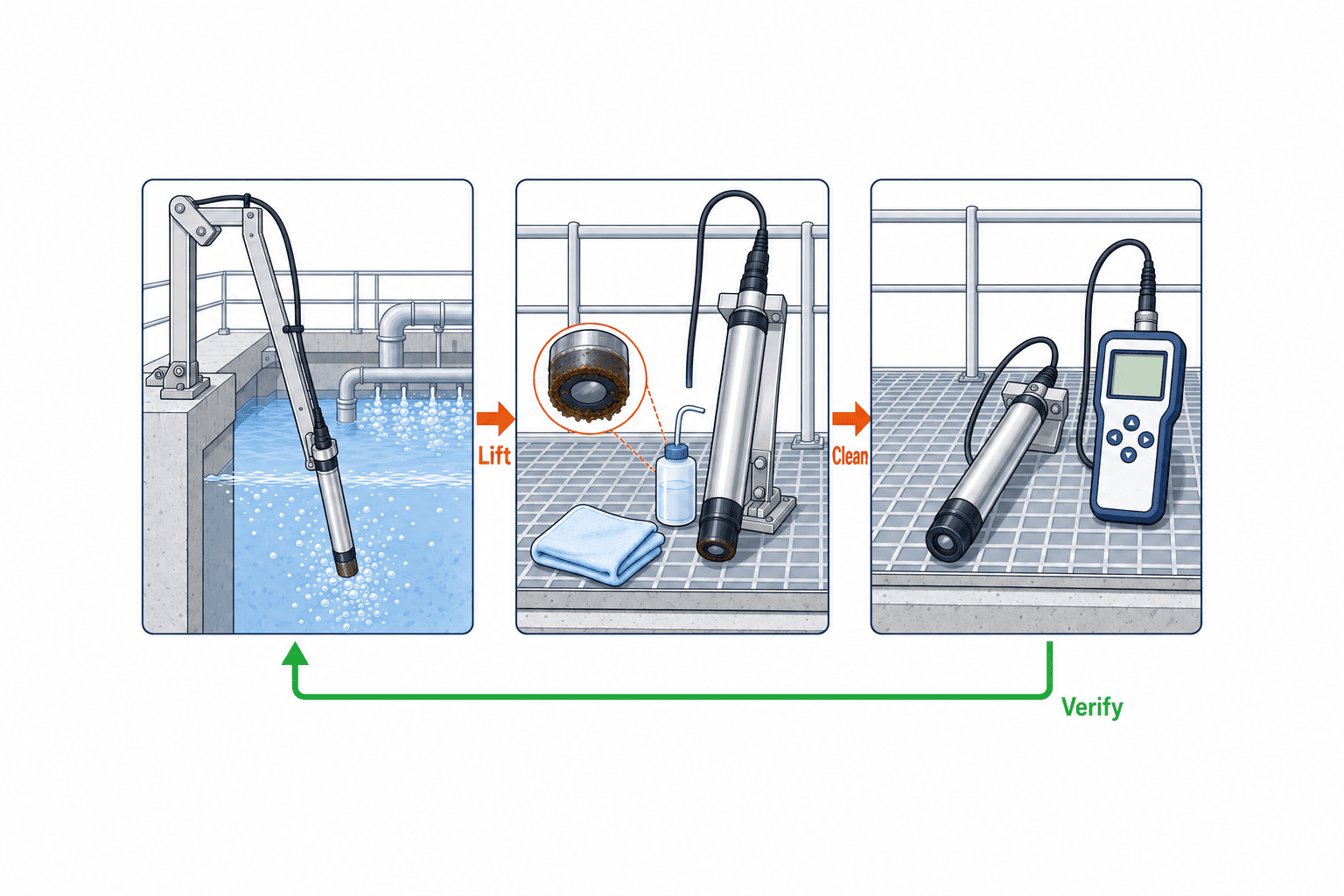

Trình tự xử lý nên nhất quán: ghi giai đoạn vận hành; nhìn bọt và cặn; kiểm tra chẩn đoán đầu dò, bộ chuyển đổi và cáp; so số đo trước/sau vệ sinh; xác nhận bằng máy cầm tay tại vị trí gần đầu dò. DO thấp sau khi quạt dừng có thể là biến đổi thật. Số đo cao khi đầu dò nổi khỏi nước là điều kiện đo không hợp lệ. Rửa tự động giảm số lượt đi kiểm tra nhưng thêm nguy cơ vòi tắc, mất khí rửa và giá trị sai trong lúc rửa. Quy định PLC giữ giá trị hợp lệ trước đó trong thời gian có giới hạn, chuyển đến lưu lượng khí an toàn đã duyệt hoặc chuyển sang điều khiển tay.
Quản lý nhiệt độ, độ mặn, áp suất và đơn vị hiển thị
DO có thể hiển thị mg/L hoặc phần trăm bão hòa. Khả năng hòa tan oxy thay đổi theo nhiệt độ nước, áp suất khí quyển và độ mặn. Công cụ DOTABLES của USGS tính độ hòa tan, phần trăm bão hòa và hệ số hiệu chỉnh độ mặn từ các thông số đó. USGS DOTABLES. Nước thải nóng hoặc có muối không nên được diễn giải bằng giả định nước ngọt ở áp suất chuẩn nếu chưa kiểm tra cài đặt.
Xác định nhiệt độ lấy từ đầu dò DO hay cảm biến riêng, độ mặn được nhập cố định hay cập nhật theo dữ liệu hiện trường, và áp suất hiệu chuẩn lấy theo thực tế tại vị trí hay tự động từ bộ chuyển đổi. “Tự bù nhiệt độ” không đồng nghĩa tự xử lý mọi yếu tố. HMI nên hiển thị đơn vị và trạng thái cài đặt; nhật ký cần ghi người thay đổi và thời điểm. Khi so với máy cầm tay, chọn cùng vị trí, thời gian, nhiệt độ và chế độ sục khí.
Phân biệt kiểm tra xác nhận với hiệu chuẩn
Kiểm tra xác nhận nghĩa là so giá trị hiện tại với thiết bị tham chiếu theo dung sai được chấp nhận. Hiệu chuẩn/điều chỉnh là tác động để thiết bị phù hợp với điều kiện tham chiếu. Ghi riêng giá trị trước khi vệ sinh, sau vệ sinh, trước điều chỉnh và sau điều chỉnh. Nếu chỉ lưu kết quả sau hiệu chuẩn, không thể biết dữ liệu vận hành trước đó đã lệch bao nhiêu. Máy cầm tay tham chiếu cũng phải được bảo trì; việc lấy mẫu cần nhanh để nước không đổi nhiệt độ hoặc nhận oxy từ không khí.
Sổ tay Oxymax nêu các phương pháp dùng không khí ẩm, điểm không và mẫu nước, cũng như kiểm tra sau khi thay nắp. Đây là thủ tục theo mẫu máy. SOP tại nhà máy cần quy định dung sai, thời gian ổn định sau rửa, điều kiện phải hiệu chuẩn lại hoặc thay linh kiện, người chịu trách nhiệm và khi nào tín hiệu phải bị loại khỏi vòng điều khiển. Dùng lịch sử sai lệch và tần suất vệ sinh để chỉnh chu kỳ bảo trì, thay vì chỉ dựa vào ngày cố định.
Đưa cả giá trị và trạng thái chất lượng vào PLC/SCADA

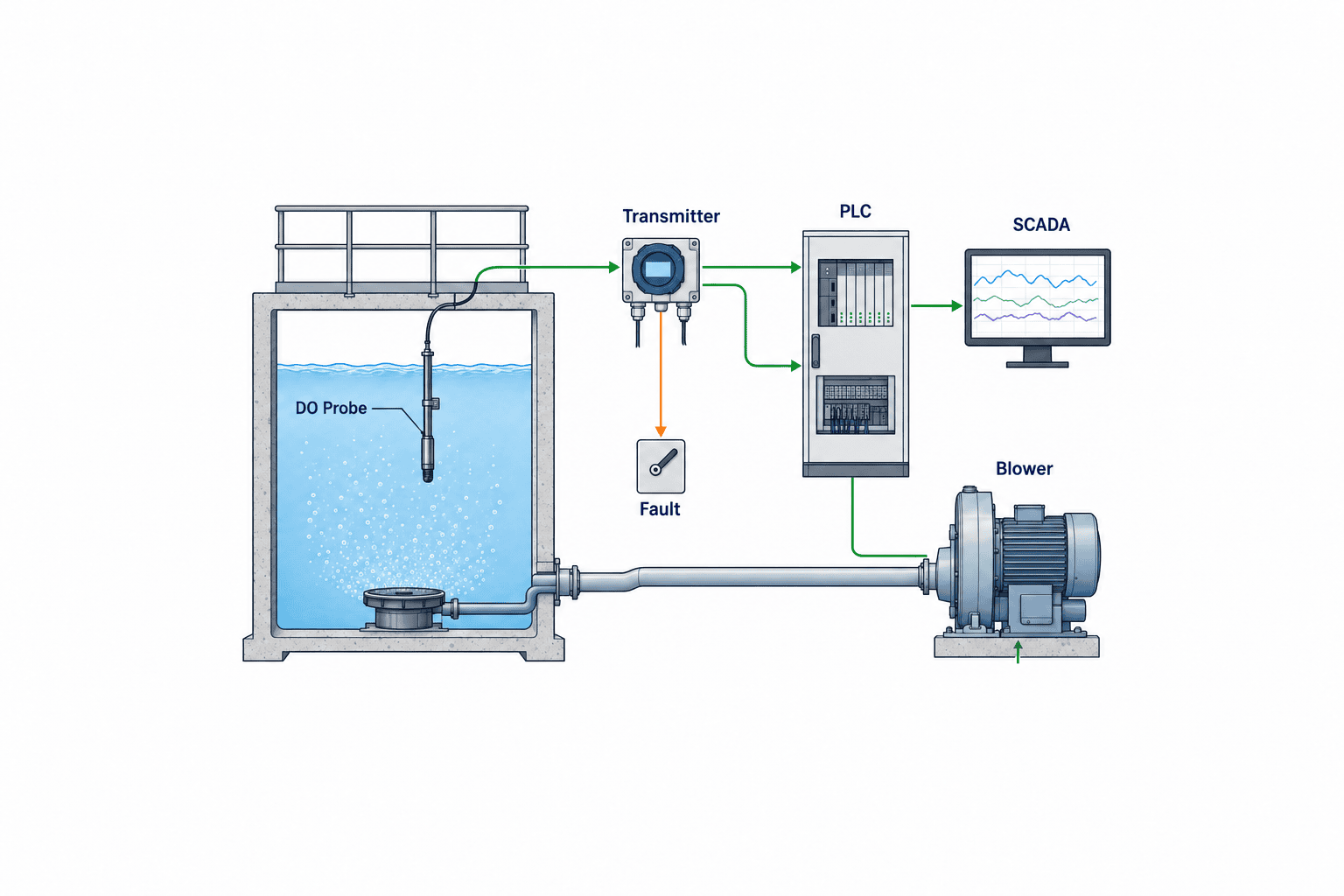

Với 4–20 mA, xác định mối tương ứng giữa dải đo và dòng điện, tín hiệu khi đứt dây hoặc có lỗi, chống nhiễu và chiều dài cáp. Với truyền thông số, ánh xạ các tag cho giá trị, đơn vị, nhiệt độ, lỗi, đang vệ sinh, đang hiệu chuẩn và mất liên lạc. SCADA nên vẽ DO cùng tốc độ quạt hoặc lưu lượng khí, trạng thái quạt, giai đoạn xử lý, lưu lượng nước vào và thời điểm bảo trì. Tách số đo thô khỏi giá trị hợp lệ mà PLC dùng. Đồng bộ đồng hồ của các hệ thống để không suy luận sai quan hệ trước sau trên biểu đồ.
Không đưa số đo bị giữ nguyên, ngoài dải hoặc trong khi vệ sinh thẳng vào bộ điều khiển PID. Đội vận hành và nhà tích hợp tủ điện phải thống nhất thời gian giữ giá trị hợp lệ cuối, lưu lượng khí dự phòng đã duyệt hoặc điều khiển tay khi lỗi. Logic còn phải tuân thủ giới hạn quạt, van và lượng khí tối thiểu để trộn. Thử lỗi giả lập trước khi cho phép điều khiển DO tự động.
Viết RFP cho cả hệ thống đo và vận hành
RFP cần nêu bể, mục đích đo, điều kiện nước, điểm lắp và đường bảo trì, nguyên lý đầu dò được chấp nhận, phương pháp vệ sinh/kiểm tra, tag PLC/SCADA, phản ứng khi lỗi, bản vẽ, đào tạo, bảo hành và dịch vụ địa phương. Nếu nước thải có dầu, hóa chất rửa hoặc thành phần đặc biệt, yêu cầu xác nhận vật liệu tiếp xúc nước. Đề nghị nhà cung cấp giao bản vẽ lắp, datasheet, danh sách I/O, kế hoạch thử và danh mục phụ tùng, không chỉ tờ quảng cáo.
Kiểm chứng cấu hình tại FAT và lắp đặt tại SAT
FAT kiểm tra cấu hình bộ chuyển đổi, đơn vị, dải tín hiệu, trạng thái lỗi, ánh xạ tag PLC, màn hình HMI, cảnh báo và dấu thời gian bằng đầu vào mô phỏng. FAT không chứng minh khả năng chống bám bẩn và bọt khí trong nước thật. SAT cần xác minh mực nước, độ sâu, hướng lắp, cách rút đầu dò, bảo vệ cáp và đo đối chiếu bằng máy cầm tay khi bể chạy. Kiểm tra thay đổi quạt, mất liên lạc và quá trình vệ sinh bằng điều kiện thật hoặc mô phỏng an toàn. Nghiệm thu khi hệ thống biết loại bỏ dữ liệu sai và người vận hành có thể xử lý, chứ không chỉ vì một số đo khớp tại một thời điểm.
Trong thời gian chạy thử, xem xu hướng DO cùng số đo đối chiếu, thời gian vệ sinh, số lần cảnh báo, can thiệp bằng tay, chất lượng nước ra và điện năng. Nếu chưa trải qua mùa hoặc loại nước thải quan trọng, ghi lịch đánh giá lại trong hợp đồng. Khi bàn giao cần nhận bản vẽ hoàn công, danh sách tag, SOP, phụ tùng, lịch sử hiệu chuẩn, bằng chứng đào tạo và đầu mối dịch vụ.
Danh sách kiểm tra tại hiện trường trước khi quyết định mua
Trước hết vẽ đường đi của nước thải và đánh dấu bể sục khí. Viết một câu nêu quyết định vận hành nào cần dữ liệu DO. Sau đó dùng máy cầm tay khảo sát nhiều điểm vào nhiều thời điểm và mức tải khác nhau. Chụp lại bọt khí, cặn bám, mực nước thấp nhất và đường kéo đầu dò lên để vệ sinh. Chỉ sau khi hiểu các điều kiện này mới so sánh nguyên lý đo và đặt thử nghiệm. Bản vẽ giá đỡ cùng lối tiếp cận an toàn phải có trước khi duyệt báo giá.
Danh sách tối thiểu có bảy mục: mục tiêu, điểm đo và giai đoạn vận hành; nguyên lý đầu dò và dòng chảy cần thiết; biện pháp với cặn và bọt; cấu hình nhiệt độ, độ mặn và áp suất; vệ sinh, hiệu chuẩn và kiểm tra xác nhận; phản ứng khi bảo trì hoặc mất truyền thông; điều kiện nghiệm thu FAT/SAT. Nếu còn mục trống, hãy hoàn thiện đặc tả trước khi thương lượng giá. Bộ phận mua hàng quản lý ranh giới chi phí; bảo trì phụ trách lối tiếp cận và linh kiện; vận hành chịu trách nhiệm xu hướng và cảnh báo; OT quản lý chất lượng tag và lưu trữ. Đưa trách nhiệm này vào RFP và hồ sơ bàn giao.
Phân tích số DO cao, thấp và đứng yên theo các nguyên nhân khác nhau
Khi DO hiển thị cao nhưng chất lượng xử lý giảm, cần tách lỗi đầu dò khỏi sự phân bố oxy không đều. Bọt mắc trên nắp cảm biến có thể làm số đo cao; hướng dẫn COS61D lưu ý hiện tượng đó ở một số hướng lắp. Một khu vực có nhiều oxy trong khi vùng gần nước vào có nhu cầu oxy lớn vẫn có thể thiếu oxy. Nếu cả lượng khí và DO đều cao, xem xét cả sục khí quá mức lẫn khả năng tải nước vào đã giảm. Trước khi giảm quạt, so sánh số đo cầm tay ở nhiều điểm, chất lượng nước vào/ra, trạng thái bùn và lịch vệ sinh gần đây.
Khi DO thấp dù quạt vẫn chạy, kiểm tra nhu cầu oxy tăng, bộ phân phối khí tắc, ống khí rò rỉ, trộn kém, đầu dò bám bẩn và vị trí đầu dò. Một túi nước ít lưu thông có thể cho giá trị không đại diện cho toàn bể. Tăng khí chỉ để sửa một giá trị cục bộ hoặc sai có thể tốn điện mà không chữa quá trình. Đặt dữ liệu vận hành, quan sát thiết bị và kết quả kiểm tra đo lường lên cùng một trục thời gian để xác định nguyên nhân.
Giá trị hoàn toàn đứng yên không chứng minh nước ổn định. PLC có thể đang giữ giá trị hợp lệ cuối, SCADA mất kết nối, chế độ giữ khi hiệu chuẩn chưa được gỡ hoặc cặn dày làm đầu dò đáp ứng chậm. Hiển thị tuổi dữ liệu và cờ chất lượng riêng bên cạnh nồng độ. Khi quạt hoặc giai đoạn xử lý thay đổi, kiểm tra xem một phép đo mới có phản ứng hợp lý hay không. Không cho một con số cũ tình cờ ở trong dải bình thường điều khiển quạt vô thời hạn.
Thử nước thực để đánh giá quyết định vận hành
Nếu thử hai mẫu, đặt trong điều kiện càng giống nhau càng tốt và ghi vị trí chính xác. Bao gồm ca đêm, khởi động lại và nước rửa nếu đó là tình huống quan trọng. Ghi nhiệt độ, lưu lượng khí, lượng nước vào và trạng thái vệ sinh mỗi khi so số đo. Bộ lọc tín hiệu quá mạnh có thể làm phản hồi chậm; quá yếu có thể khiến quạt điều chỉnh theo nhiễu bọt khí. Đánh giá thời gian dữ liệu không dùng được, giờ bảo trì và hiệu quả vận hành cùng với độ lệch số đo.
Phân công trách nhiệm và lưu bằng chứng bảo trì
Giao đội vận hành kiểm tra số và cảnh báo, đội bảo trì xử lý vệ sinh và phụ tùng, đội môi trường xem kết quả nước, đội OT quản lý đồng hồ và lưu trữ. Nhật ký bảo trì cần có số đo trước/sau rửa, loại cặn, linh kiện đã thay và thời điểm cho phép dùng lại. Một giá trị đứng yên lâu có thể là giá trị PLC đang giữ hoặc kết nối bị lỗi chứ không hẳn nước ổn định. Màn hình phải cho biết cả con số lẫn chất lượng của nó.
Xác định ai ra bể kiểm tra khi có cảnh báo, ai cho phép chuyển sang vận hành tay và ai phê duyệt quay về tự động. Chỉ cấp quyền chỉnh giá trị đặt DO và tham số bù cho vai trò phù hợp; lưu lịch sử thay đổi. Một dòng nhật ký bảo trì hữu ích ghi số đo trước/sau khi rửa, loại cặn, kết quả so với máy cầm tay, điều chỉnh hiệu chuẩn nếu có, mã linh kiện và thời gian đưa vào sử dụng lại. Sau nhiều tháng có thể thấy bám bẩn liên quan đến loại sản phẩm hay mùa nào, từ đó xem xét đổi vị trí, thêm rửa tự động hoặc giãn lịch bảo trì quá dày. Đào tạo mỗi ca bằng màn hình mô phỏng đứt cáp, mực nước thấp, đang rửa và mất truyền thông, không chỉ màn hình hoạt động bình thường.
Câu hỏi thường gặp
Đầu dò quang học không cần bảo trì?
Không đúng. Một số mẫu không cần thêm dung dịch điện giải, nhưng cửa sổ, nắp và lớp bám vẫn cần vệ sinh, kiểm tra, thay thế và xác nhận theo tài liệu của nhà sản xuất.
Nên đặt DO của bể sục khí bao nhiêu?
Không có một con số hợp lý cho mọi nhà máy. Hãy xác lập từ mục tiêu xử lý, tải lượng, trộn, vị trí đầu dò và kết quả chạy thử, rồi ghi người phê duyệt và điều kiện xem xét lại.
Đầu dò ở cửa xả có điều khiển ngay bể sục khí được không?
Điểm cửa xả có độ trễ và không trực tiếp phản ánh khu vực trong bể. Hãy tách mục tiêu và điểm đo. Đánh giá tuân thủ xả thải phải theo giấy phép và phương pháp phân tích áp dụng tại cơ sở.
Chỉ cần một tín hiệu 4–20 mA vào PLC?
Chỉ khi hệ thống còn nhận biết được lỗi, vệ sinh, hiệu chuẩn và dữ liệu không hợp lệ qua tín hiệu hoặc logic bổ sung. Cần thử mất tín hiệu và phục hồi tại FAT/SAT.
Nếu chỉ lắp được một đầu dò DO, nên đặt ở đâu?
Hãy chọn theo mục tiêu vận hành: vị trí đại diện cho trạng thái chung hoặc điểm cảnh báo sớm tại vùng dễ thiếu oxy. Dùng máy cầm tay khảo sát nhiều vị trí và thời điểm. Kiểm tra bọt gần bộ phân phối khí, bùn lắng, mực nước thấp nhất và lối kéo đầu dò an toàn. Nếu một điểm không thể đại diện toàn bể, ghi rõ giới hạn đó trong SOP thay vì gọi số đo là trung bình bể.
Kết luận
Chọn máy DO là thiết kế một hệ thống đo và vận hành bể sục khí. Vị trí, bọt khí, bám bẩn, bù điều kiện, bảo trì và logic lỗi có vai trò lớn hơn tên công nghệ. So sánh mẫu quang học và điện hóa trong nước thật với tổng chi phí, rồi nghiệm thu đo lường lẫn điều khiển qua FAT, SAT và chạy thử có theo dõi.
