Chọn thiết bị đo mức radar cho bồn nhà máy tại Thái Lan

Chọn thiết bị đo mức radar cho bồn trong nhà máy ở Thái Lan cần bắt đầu từ nhiệm vụ của bồn và điều kiện vận hành, thay vì chọn ngay tần số 80 GHz. Giá trị dùng để lập kế hoạch bổ sung nguyên liệu, điều khiển mẻ trộn, bảo vệ bơm chạy khô và cảnh báo tràn có yêu cầu rất khác nhau. Bài viết này chuyển các điều kiện thực tế thành hồ sơ lựa chọn: so sánh radar không tiếp xúc với radar dẫn sóng, kiểm tra cổ lắp và đường đi của tia, xác nhận tín hiệu phản xạ tại bồn, tích hợp PLC và quy định thử nghiệm FAT/SAT trong yêu cầu chào giá.

Bắt đầu chọn thiết bị đo mức radar từ phiếu điều kiện của từng bồn

Radar phát sóng điện từ về phía bề mặt vật liệu, rồi tính khoảng cách từ tín hiệu phản xạ. Điểm tham chiếu và hình học của bồn biến khoảng cách đó thành mức. Tầm đo tối đa trong catalogue không chứng minh thiết bị sẽ hoạt động ổn định trong bồn có cánh khuấy, bọt, hơi ngưng tụ hoặc cổ lắp hẹp. Hướng dẫn đo mức liên tục của Endress+Hauser đề xuất thu thập dữ liệu ứng dụng trước khi chọn nguyên lý đo.

Phiếu điều kiện nên ghi mã bồn và mục đích sử dụng; loại chất lỏng, nồng độ và thay đổi công thức; nhiệt độ, áp suất bình thường và cực trị; chiều cao, hình dạng, bản vẽ cổ lắp; vị trí nạp và xả; ống, cuộn gia nhiệt, thang và trục khuấy; bọt, hơi, ngưng tụ; nguồn điện và đầu vào PLC; lối bảo trì; hậu quả nếu mất số đo hoặc số đo không đáng tin. Gửi cùng một phiếu đã thống nhất cho mọi nhà cung cấp. Đừng chỉ mô tả trạng thái yên tĩnh vào ngày khảo sát mà bỏ qua thời điểm khó đo nhất trong sản xuất.

Phiếu này giúp phát hiện sự khác nhau trong hiểu biết của bộ phận mua hàng và bảo trì. Một bồn gọi là “nước” có thể chạy chất tẩy rửa mỗi tháng; mặt chất lỏng nhìn chung yên nhưng nhiễu động mạnh dưới cửa nạp. Yêu cầu khu vực nguy hiểm, vệ sinh, vật liệu tiếp xúc và chứng nhận cần được xác nhận theo từng dự án; không thể lấy một ví dụ chung thay cho thiết kế cụ thể.

So sánh radar không tiếp xúc và radar dẫn sóng

Radar không tiếp xúc nhìn bề mặt từ anten đặt phía trên, không có đầu dò ngâm trong chất lỏng để bám bẩn hoặc va chạm cánh khuấy. Tuy nhiên, tia có thể nhận phản xạ từ cổ lắp, thành bồn hoặc thiết bị bên trong thay vì mặt chất lỏng. Bọt và nước ngưng trên anten cũng có thể gây khó đo. “Không tiếp xúc” không đồng nghĩa với “không cần thử nghiệm hoặc bảo trì”.

Radar dẫn sóng truyền tín hiệu dọc theo que hoặc cáp đầu dò. Endress+Hauser mô tả đây là lựa chọn hữu ích cho bề mặt nhiễu động, có bọt, có vật cản và phép đo mặt phân cách. Đổi lại, đầu dò tiếp xúc môi chất: phải kiểm tra bám dính, ăn mòn, vệ sinh, chiều dài lắp và khoảng cách đến bộ phận chuyển động. Hãy quyết định nhóm hạn chế nào dễ quản lý hơn trong bồn thực tế.

Không nên khẳng định chung rằng radar “luôn đo được qua bọt” hoặc “không thể đo bọt”. Tài liệu Rosemount 1208A của Emerson nêu rằng bọt nhẹ, nhiều không khí có thể cho phép đo mặt chất lỏng thật, còn bọt dày và đặc có thể khiến thiết bị đọc mặt trên của bọt. Trước tiên phải ghi rõ quá trình cần giá trị nào, rồi thử trong điều kiện tạo bọt nặng nhất hoặc đánh dấu là chưa xác nhận.

Khi nào radar đo mức 80 GHz là lựa chọn phù hợp?

Nhiều thiết bị 80 GHz có tia hẹp. Trường hợp bồn nấu chảy lưu huỳnh do VEGA công bố dùng đặc điểm này để đưa tia qua khoảng giữa thành bồn và trục khuấy. Đó là ví dụ tốt về bố trí lắp đặt, không phải cam kết hiệu năng cho chất lỏng hay bồn khác. Endress+Hauser cho biết độ chính xác của radar không tiếp xúc phụ thuộc đồng thời vào tính điện môi của môi chất, tần số, anten, góc tia và lắp đặt; có ứng dụng mà 26 GHz, 6 GHz hoặc nguyên lý đo khác phù hợp hơn.

Tia hẹp giúp tránh vật cản nhưng tự nó không giải quyết được bọt dày, ngưng tụ phủ anten, môi chất phản xạ yếu hoặc cổ lắp lệch hướng. Ngoài tầm đo tối đa, hãy hỏi về vùng gần không đo được, mức gần đáy, phản ứng khi nạp, và độ tin cậy tín hiệu trong toàn bộ dải vận hành. So sánh ứng viên trong cùng điều kiện thử thay vì xếp hạng một con số độ chính xác lấy từ các bảng dữ liệu khác nhau.

Năm bước kiểm tra vị trí lắp radar không tiếp xúc

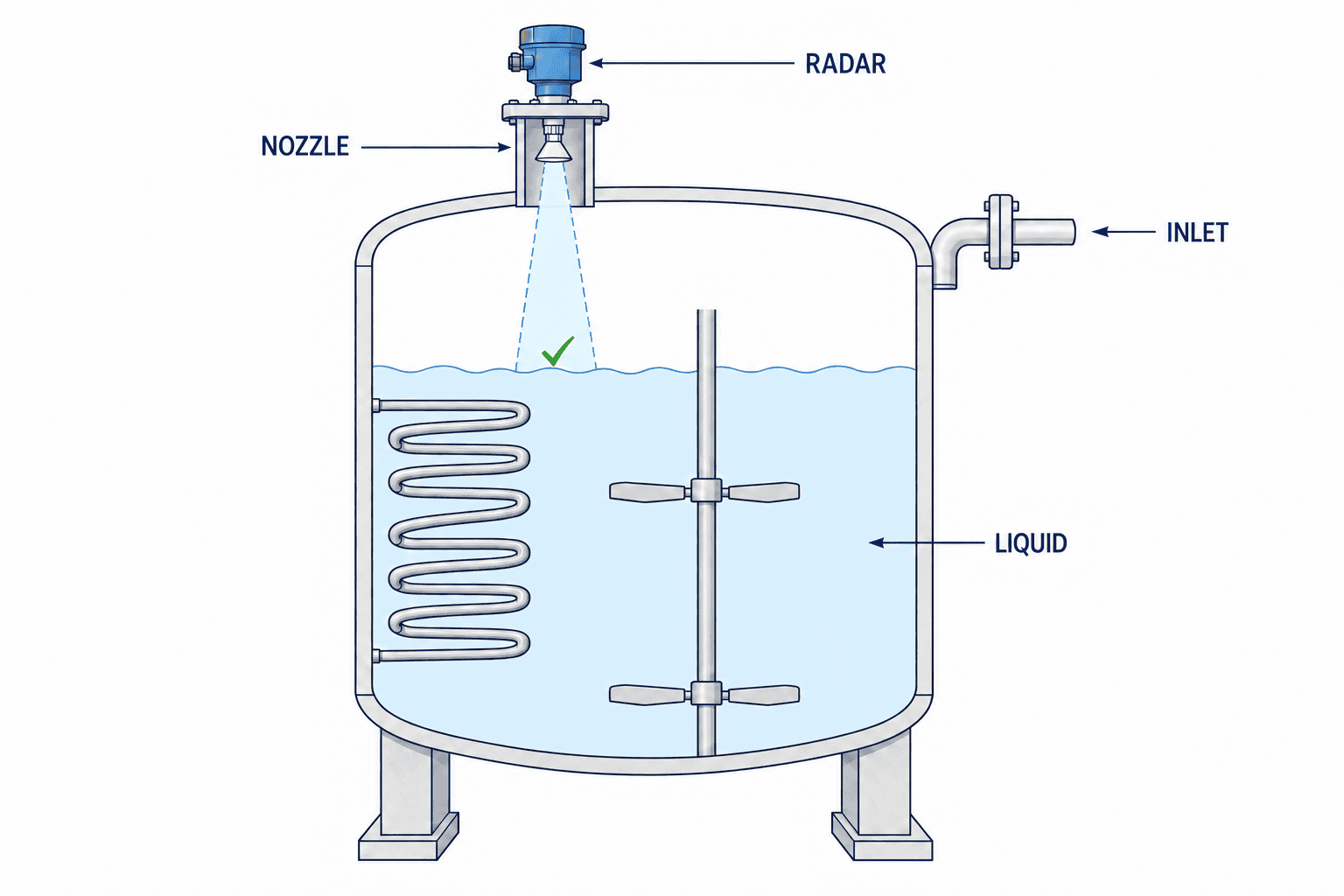

Thứ nhất, vẽ đường tia từ anten xuống bề mặt ở mức cao, trung bình và thấp. Hướng dẫn của Emerson khuyến cáo không để cuộn gia nhiệt, thang hoặc cánh khuấy nằm trong chùm tia vì chúng có thể tạo phản xạ giả. Tính năng lọc phản xạ có ích, nhưng nên ưu tiên đường đi sạch về mặt vật lý khi có thể.

Thứ hai, đối chiếu đường kính, chiều cao, phần nhô và độ nghiêng của cổ lắp hiện hữu với hướng dẫn của đúng mẫu thiết bị. Mặt bích vừa kích thước chưa chứng minh anten được lắp đúng. Hãy xin xác nhận trên bản vẽ mặt cắt trước khi chế tạo hoặc sửa cổ lắp.

Thứ ba, xem vị trí dòng nạp và xả. Tránh hướng tia vào dòng chất lỏng hoặc tia bắn. Cần kiểm tra khi khuấy bình thường, ngay sau nạp nguyên liệu và gần cuối quá trình xả. Không được loại bỏ tình huống khó nhất chỉ vì ngày nghiệm thu thuận tiện hơn.

Thứ tư, lên kế hoạch tiếp cận bảo trì: sàn thao tác an toàn, cách kiểm tra và vệ sinh anten, tuyến cáp, vị trí màn hình và việc thay thiết bị có cần xả bồn không. Dùng chung mã bồn, tag thiết bị và phiên bản bản vẽ trong hồ sơ tiếng Việt, Thái, Nhật hoặc Anh.

Thứ năm, xác định quan hệ giữa phép đo liên tục và chức năng bảo vệ. Nếu cùng một thiết bị phát cảnh báo mức cao, người thiết kế phải xét hậu quả khi nó hỏng. Yêu cầu an toàn chức năng hoặc lớp bảo vệ độc lập cần được kỹ sư phụ trách và nhà sản xuất xác nhận cho dự án cụ thể.

Mô tả hằng số điện môi, bọt, ngưng tụ và khuấy trong đặc tả

Cường độ phản xạ liên quan đến chênh lệch tính điện môi giữa không gian khí và chất lỏng. Đội bảo trì có thể không biết con số điện môi chính xác, nhưng vẫn cung cấp loại chất, nồng độ, nhiệt độ và thay đổi công thức. Thông tin đó hữu ích hơn dòng “chất lỏng thông thường”. Tài liệu cơ bản của Endress+Hauser cũng chỉ ra bọt và ngưng tụ trên anten có thể ảnh hưởng radar không tiếp xúc.

Nêu rõ “mức chất lỏng bên dưới bọt” hay “mặt trên của bọt” mới là đại lượng cần dùng. Đưa thời điểm nhiều bọt nhất vào kế hoạch thử, kèm phương pháp đo tham chiếu độc lập. Nếu ngày nghiệm thu không có bọt, ghi người phụ trách và ngày thử lại. Kiểm tra ngưng tụ sau vệ sinh bằng hơi và chu kỳ làm lạnh, không chỉ khi quá trình ổn định ban ngày.

Lưu đường cong phản xạ khi bồn gần rỗng và lúc vận hành. Emerson mô tả công nghệ theo dõi và loại bỏ nhiều phản xạ giả từ các vật thể trong bồn; tính năng đó không thay thế vị trí lắp tốt hoặc biên bản nghiệm thu tại chỗ. Giữ cấu hình trước và sau điều chỉnh để so sánh khi thiết bị bị bám cặn hoặc bồn được cải tạo.

Đưa số đo mức vào PLC và SCADA

Phân biệt độ chính xác thiết bị với độ không đảm bảo của giá trị nhà máy sử dụng

Độ chính xác trong catalogue được đánh giá dưới điều kiện thử quy định. Mức mà người vận hành nhìn thấy còn phụ thuộc điểm tham chiếu, kích thước bồn thực, độ thẳng của cổ lắp, dao động bề mặt, thang đo và bộ lọc PLC. Nếu đổi mức thành thể tích, bảng hình học bồn bổ sung một nguồn sai số. Không nên xem độ chính xác của thiết bị là độ chính xác tồn kho. Hãy xác định nguồn sai lệch chi phối trong hệ thống đã lắp trước khi so các con số trên datasheet.

Thống nhất phương pháp tham chiếu trước thử nghiệm. Thước đo thủ công, thiết bị cũ hay lượng chất lỏng nạp đã biết đều có giới hạn riêng. Ghi phương pháp, số đo cùng thời điểm, tình trạng mặt chất lỏng và cấu hình thiết bị để tìm nguyên nhân khi khác nhau. Tiêu chí đạt bằng số cần xuất phát từ mục đích của quá trình, chẳng hạn hiển thị tồn kho hay điều khiển, thay vì một mức dung sai chung cho mọi bồn.

Một lần đọc trùng nhau chưa chứng minh khả năng đo liên tục. So sánh ở mức thấp, trung bình và cao, khi mức tăng và giảm nếu có thể. Tách trường hợp có bọt và không bọt, máy khuấy chạy và dừng. Ghi cả gián đoạn, nhảy số, trễ quá mức bên cạnh chênh lệch mức. Nếu chưa thử được sản xuất bình thường lúc nghiệm thu, ghi là chưa xác nhận và giao người phụ trách kiểm tra ở lần vận hành đầu.

Khi số đo sai, đừng vội thay máy. Hãy lần lượt đối chiếu mức thực và điểm tham chiếu, đường cong echo và khoảng cách do máy đo, rồi tín hiệu 4–20 mA, thang PLC và hiển thị SCADA cùng thời điểm. Khoảng cách radar đúng vẫn có thể thành màn hình sai nếu thang bị đảo; mức đúng vẫn có thể thành tồn kho sai nếu bảng thể tích cũ. Ghi trình tự này vào SAT để nhóm thiết bị và nhóm điều khiển cùng xác định lỗi.

Với vòng tín hiệu 4–20 mA, hãy định nghĩa hai đầu dải điện tương ứng mức vật lý nào, và PLC sẽ hiển thị gì khi đứt dây hoặc thiết bị lỗi. Hướng dẫn SITRANS LR110 của Siemens ghi 4–20 mA/HART và hành vi dòng lỗi có thể cấu hình cho đúng mẫu đó; phải xác nhận đầu ra và chẩn đoán của mẫu được đề xuất. Nếu màn hình hiển thị thể tích, bồn không đều cần bảng đổi riêng từ mức sang thể tích.

Phân biệt chu kỳ cập nhật của cảm biến, bộ lọc PLC, chu kỳ lưu lịch sử và giá trị tổng hợp trên dashboard. Theo dõi tồn kho nguyên liệu và điều khiển dừng nạp nhanh không có cùng yêu cầu thời gian. Hướng dẫn chọn cảm biến IoT nhà máy bàn về việc bắt đầu từ quyết định và chu kỳ lấy mẫu; hướng dẫn triển khai IoT nhà máy trình bày các lớp dữ liệu và chi phí ngoài một thiết bị riêng lẻ.

Đừng chỉ thiết kế cảnh báo mức cao hoặc thấp. Ai nhận ra khi mất echo, đứt tín hiệu hoặc mất dữ liệu lịch sử? Ai kiểm tra thủ công, và sau đó phải làm gì? Một con số xuất hiện trên màn hình chưa phải là hệ thống giám sát hoàn chỉnh nếu không có quy trình xử lý số đo không đáng tin.

Viết RFP để báo giá có thể so sánh

Gửi cùng một bộ điều kiện bồn cho mọi nhà cung cấp, yêu cầu đề xuất vị trí lắp và phương án dự phòng. Yêu cầu ghi rõ giá bao gồm thiết bị, anten, đầu nối quá trình, cải tạo cổ lắp, dây điện, cấu hình, thay đổi PLC, chạy thử, đào tạo, phụ tùng và hỗ trợ địa phương hay chưa. Giá thấp có thể đơn giản là phạm vi công việc hẹp hơn.

RFP cần ghi dải mức cần đo và vùng không đo được, môi chất và các cực trị, vật cản, tín hiệu ra và hành vi khi lỗi, bằng chứng thử nghiệm, bản vẽ bàn giao, ngôn ngữ tài liệu và cách khắc phục nếu nghiệm thu không đạt. Không áp một sai số “chuẩn” cho mọi bồn. Báo cáo tồn kho và điều khiển dừng nạp có thể ưu tiên sai số, tốc độ và tính sẵn sàng khác nhau.

Thay câu hỏi “thiết bị 80 GHz giá bao nhiêu?” bằng “với bồn này và điều kiện nạp, khuấy, vệ sinh, hãy đề xuất đường tia, mẫu thiết bị và phép thử nghiệm thu”. Nhà cung cấp vẫn có thể đề xuất tần số phù hợp, còn người mua thấy rõ giả định của họ. Nếu cổ lắp cũ có thể sử dụng, xin báo giá cả phương án dùng lại và làm mới để so sánh chi phí với rủi ro đo.

FAT và SAT chứng minh hai phần khác nhau

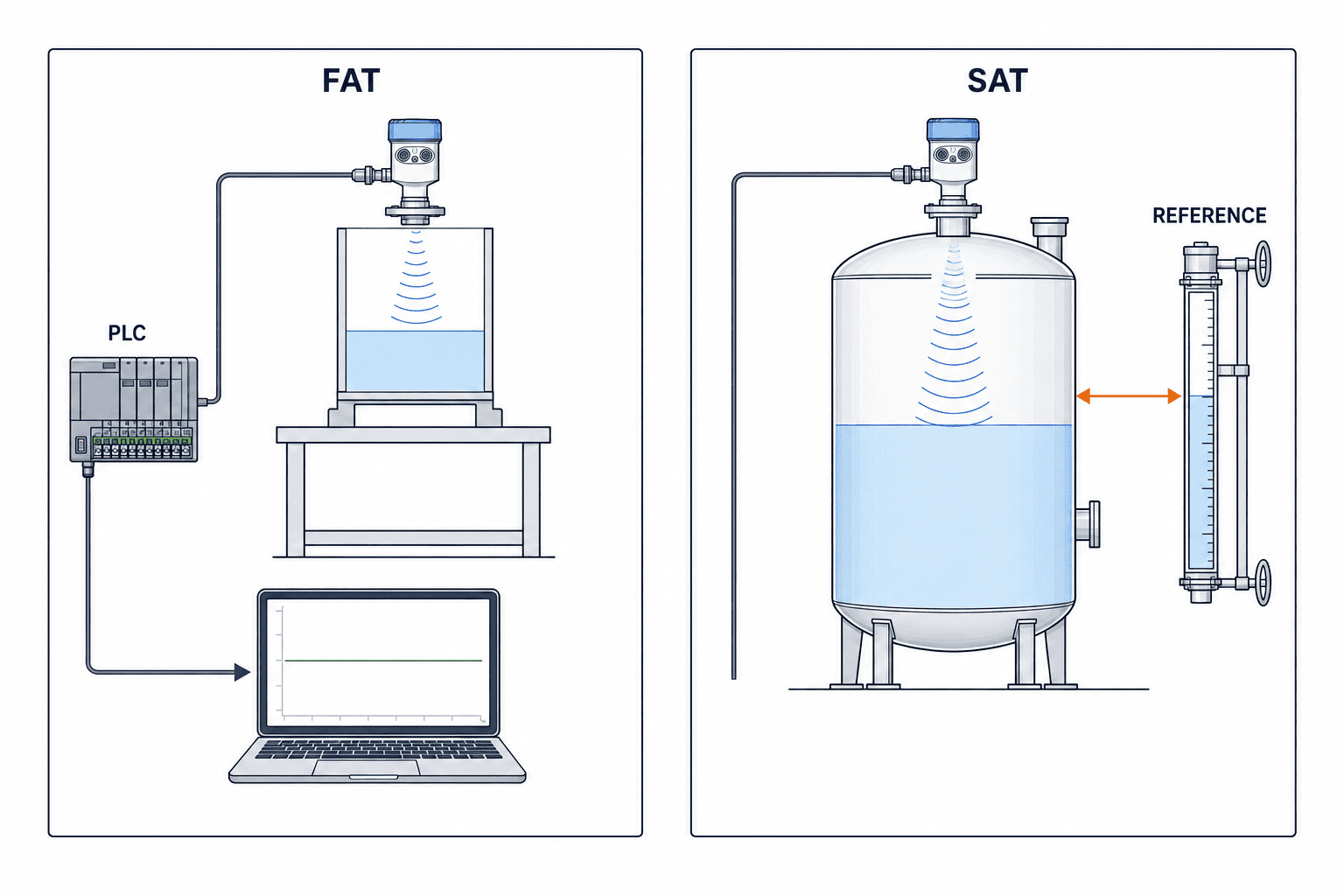

FAT trước khi giao hàng có thể kiểm tra mã thiết bị, đầu ra, cấu hình, tín hiệu mô phỏng đến PLC và tài liệu. FAT hiếm khi tái hiện được bọt và mọi vật cản của bồn thực. SAT phải kiểm tra điểm tham chiếu sau lắp, đối chiếu số đo với thước đo hoặc phương pháp độc lập tại nhiều mức, và quan sát khi nạp, xả, khuấy, trước/sau vệ sinh nếu có thể.

Biên bản cần có thời gian, trạng thái quá trình, giá trị tham chiếu, số đo thiết bị, đường cong echo, phiên bản cấu hình và chữ ký. Giữ đường cong bình thường làm mốc bảo trì. Nếu chưa thử được một trạng thái, ghi “chưa xác nhận”, người phụ trách và thời điểm kiểm tra lại. Đạt, đạt có điều kiện và chưa xác nhận là ba kết luận khác nhau.

Trong những tuần vận hành đầu, lưu xu hướng và số lần mất dữ liệu. Giá trị đứng yên bất thường cũng đáng kiểm tra như tín hiệu mất hẳn. Nếu thay cấu hình, giữ lý do và đường cong trước/sau; không tự ý đổi ngưỡng báo động. So sánh tổng phạm vi lắp đặt và nghiệm thu, thay vì chỉ giá thiết bị.

Bàn giao cho nhà máy ở Thái Lan

Chuẩn bị cho mở rộng và thay thiết bị

Dù ban đầu chỉ đo một bồn, nhà máy có thể bổ sung bồn bên cạnh, đổi đường ống hoặc lối đi trên nóc. Hãy thể hiện tuyến cáp có thể mở rộng, cách đặt tên tag và chính sách đầu vào PLC dự phòng trên bản vẽ; phân biệt hạng mục thiết yếu hiện tại với hạng mục có thể mua sau. Lưu bản sao cấu hình và đường cong echo bình thường trong hồ sơ tài sản. Khi thay máy hỏng, phải khôi phục điểm tham chiếu, dải đo, cài đặt lọc phản xạ giả và thang tín hiệu ra đúng mẫu và phiên bản phần mềm, rồi đối chiếu với mức đã biết tại hiện trường. Thiết bị mới không tự động tạo ra phép đo tương đương.

Người thiết kế, nhà thầu địa phương, đội bảo trì, trụ sở Nhật và hãng thiết bị có thể dùng nhiều ngôn ngữ. Mã bồn, tag thiết bị, cổ lắp, số đầu cực, phiên bản bản vẽ và điểm tham chiếu phải giống nhau trong mọi tài liệu. Đội bảo trì cần đường cong echo bình thường, thứ tự xử lý sự cố, cách kiểm tra anten, bản sao cấu hình và liên hệ hãng. Người vận hành cần quy tắc xử lý giá trị không đáng tin và thời điểm phải đo thủ công.

Thống nhất thời gian cung ứng thiết bị dự phòng, khả năng hỗ trợ cấu hình tại địa phương và cách thay thiết bị trước khi sự cố xảy ra. Ngay cả dự án chỉ có một đồng hồ đo cũng cần người phụ trách hỗ trợ được chỉ định rõ.

Câu hỏi thường gặp khi chọn thiết bị đo mức radar

Radar 80 GHz có luôn chính xác hơn không?

Không. Tia hẹp có thể giúp tránh vật cản nhưng kết quả còn phụ thuộc tính điện môi, anten, cổ lắp, vị trí và điều kiện quá trình. Hãy yêu cầu bằng chứng ở bồn thực.

Có thể dùng lại cổ lắp hiện hữu không?

Có thể, sau khi kiểm tra kích thước, hướng tia, dòng nạp và hướng dẫn của mẫu thiết bị. So sánh chi phí và rủi ro với phương án làm cổ lắp mới.

So sánh với radar dẫn sóng như thế nào?

Đối chiếu hạn chế đường tia và anten của radar không tiếp xúc với sự tiếp xúc môi chất, bám cặn, va chạm và vệ sinh đầu dò dẫn sóng. Xác định cần mặt chất lỏng, đỉnh bọt hay mặt phân cách.

Bồn có bọt vẫn đo được không?

Tùy tính chất bọt và thiết bị. Bọt nhẹ có thể cho phản xạ từ chất lỏng thật, còn bọt đặc có thể khiến máy đọc đỉnh bọt. Thử trong điều kiện tạo bọt mạnh nhất.

Một thiết bị có cần FAT/SAT không?

Hồ sơ có thể ngắn, nhưng vẫn cần phiếu điều kiện, tiêu chí chấp nhận và kết quả kiểm tra. Chỉ một điểm tham chiếu hoặc giá trị scale PLC sai cũng có thể khiến số đo không dùng được.

Kết luận

Chọn thiết bị đo mức radar là so sánh nhiệm vụ, môi chất, hình dạng bồn, thiết bị bên trong, bọt, ngưng tụ, vị trí lắp, tích hợp và bảo trì. Tia hẹp của 80 GHz có thể có lợi, nhưng tần số khác hoặc radar dẫn sóng đôi khi phù hợp hơn. Vẽ đường tia, lưu echo và thống nhất tiêu chí FAT/SAT trước khi đặt hàng.

Nếu điều kiện của bồn vẫn đang được tập hợp, TOMAS TECH có thể cùng đội nhà máy xác định yêu cầu đo, phương án lắp và phạm vi PLC/SCADA trước khi chọn mẫu thiết bị. Hãy liên hệ với chúng tôi ngay từ giai đoạn xem xét.
