Việc chọn máy in nhãn là một phần của quy trình nhận dạng vật lý. Máy có thể đạt tốc độ công bố nhưng in ra mã không đọc được khi dây chuyền chạy thật. Nhãn có thể quét được ngay cạnh máy nhưng mờ sau khi rửa hoặc vận chuyển. MES có thể cấp đúng số serial trong khi bộ dán lại đưa nhãn trước đó lên sản phẩm kế tiếp. Vì vậy cần đánh giá máy in, vật liệu nhãn, ribbon, mẫu in, kiểm định, bộ dán và bàn giao dữ liệu PLC/MES trong cùng một kế hoạch nghiệm thu.
Bài viết dành cho bộ phận mua hàng, kỹ thuật sản xuất, chất lượng và OT đang so sánh máy in nhãn công nghiệp cho nhà máy ở Thái Lan. Các lựa chọn máy để bàn hay công nghiệp, in nhiệt trực tiếp hay truyền nhiệt, độ phân giải 203/305/609 dpi được chuyển thành yêu cầu có thể thử. Thông số nhà sản xuất là ví dụ tham khảo; nghiệm thu phải dùng nhãn, sản phẩm, tốc độ và môi trường thực tế.
Bắt đầu từ nhiệm vụ của nhãn, không từ mã máy
Với từng sản phẩm, khay tuần hoàn hoặc thùng hàng, hãy xác định dữ liệu cần in, loại mã, cỡ chữ nhỏ nhất, kích thước nhãn, bề mặt dán, độ cong, nhiệt độ, tiếp xúc dầu, hóa chất và nước, mài mòn, thời gian lưu kho và điểm quét cuối cùng. Phiếu công đoạn dùng một ngày có yêu cầu khác nhãn định danh phải tồn tại suốt vòng đời sản phẩm. Hãy định nghĩa tuổi thọ theo mốc vận hành: đến lúc giao hàng, khách nhận hàng hay hết thời gian sử dụng.
Đo nhu cầu in cao nhất trong một khoảng ngắn, không chỉ số nhãn trung bình mỗi giờ. Một dây chuyền phát nhiều nhãn vào cuối chu kỳ có tải tức thời cao dù sản lượng bình quân thấp. Đo toàn bộ thời gian in, bóc, dán, xác nhận bằng máy đọc, loại hàng lỗi, in lại và khởi động lại. Công đoạn chậm nhất quyết định năng suất. Ghi rõ thời gian dừng cho phép và thời gian thay cuộn nhãn hoặc ribbon.
Đặc tả chiều rộng, vùng in, lề, hướng nạp, chiều cuộn, lõi, khe hoặc dấu đen, đường kính cuộn, giấy đế và hướng ribbon. Trình diễn bằng vật liệu chuẩn của nhà cung cấp không chứng minh được keo, màng và nhãn thực tế của bạn tương thích. Lưu mẫu đã duyệt cùng cấu hình in. Nếu dự định dùng nhà cung cấp vật liệu thứ hai, hãy đưa vật liệu thay thế vào kế hoạch thử.
Đầu ra cần có của mua sắm là đặc tả nhãn và ma trận nghiệm thu, không chỉ danh sách mẫu máy. Ghi rõ dữ liệu được phép in, chủ sở hữu dữ liệu, phép thử độ bền và định nghĩa hàng không đạt. Phân bổ số serial và phê duyệt mẫu nhãn được trình bày trong hướng dẫn hệ thống in nhãn nhà máy. Bài này tập trung vào thiết bị biến dữ liệu đã duyệt thành nhãn vật lý ổn định.
Chọn phương pháp in cùng với vật liệu

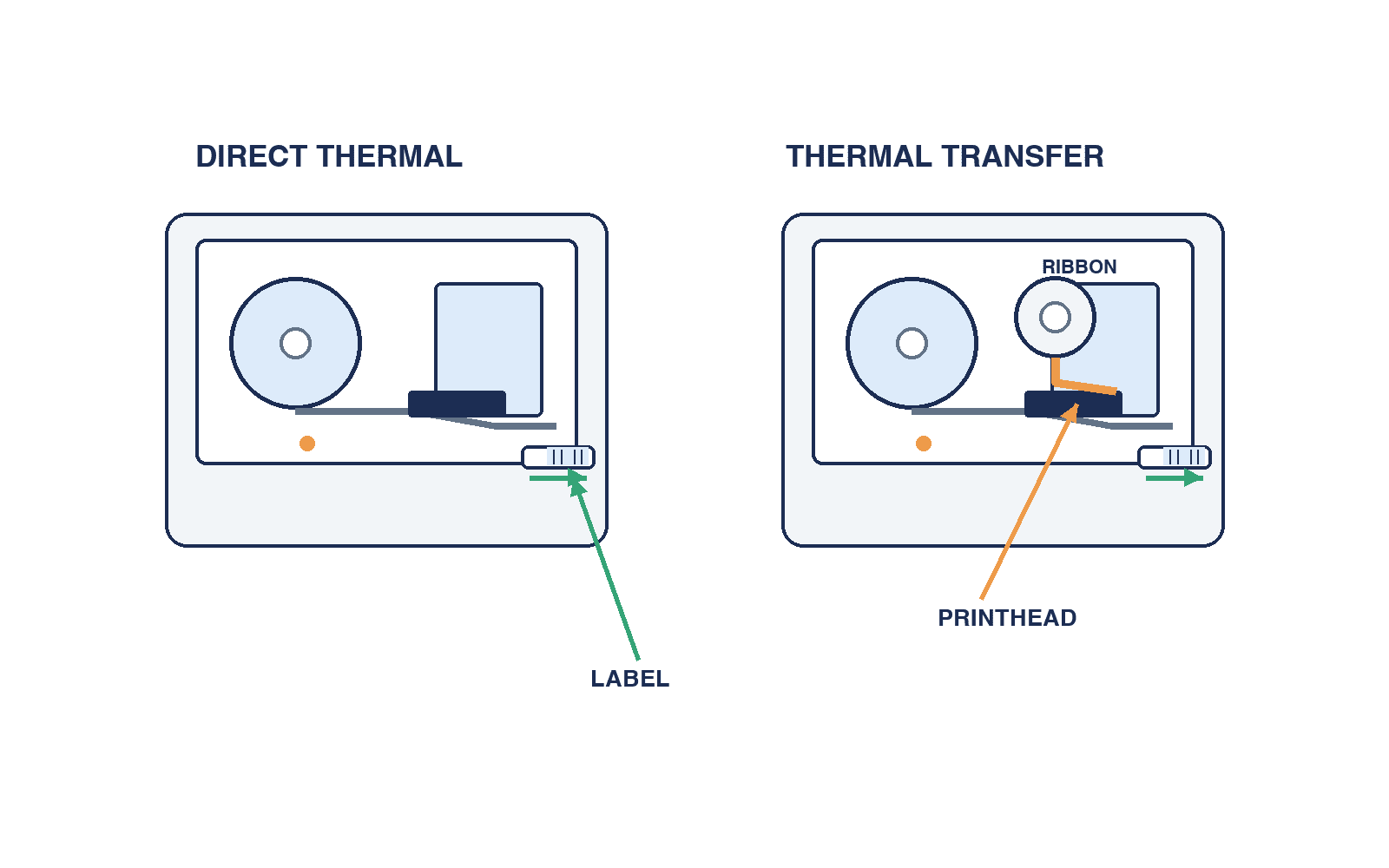

In nhiệt trực tiếp dùng giấy nhạy nhiệt và không cần ribbon. Bớt một vật tư nên có thể phù hợp nhãn giấy dùng ngắn hạn. Tuy nhiên nhiệt, ánh sáng và ma sát có thể làm thay đổi hình in. Tài liệu của Zebra phân biệt ứng dụng in nhiệt trực tiếp và truyền nhiệt theo tuổi thọ nhãn và môi trường. “Không dùng ribbon” không đồng nghĩa tổng chi phí thấp nhất khi tính in lại, đọc lỗi, phế phẩm và thời gian dừng.
Nhãn nội bộ được thu hồi sớm có thể thử in nhiệt trực tiếp trong điều kiện lưu kho, chà xát và quét thực tế. Với nhãn giao khách, hàng lưu kho lâu, công đoạn rửa hoặc gia nhiệt, phải chứng minh vật liệu chịu được. Nếu không đạt, chuyển sang truyền nhiệt hoặc phương pháp đánh dấu khác. Không bảo đảm tuổi thọ chỉ vì chọn truyền nhiệt.
In truyền nhiệt chuyển mực từ ribbon lên giấy, vật liệu tổng hợp hoặc màng. Các nhóm wax, wax/resin và resin chỉ là bước sàng lọc. Độ bám và chịu hóa chất phụ thuộc lớp phủ nhãn, ribbon, nhiệt, tốc độ, lực ép đầu in và môi trường sau in. Yêu cầu bên chào thầu xác nhận bộ vật liệu nhãn–ribbon–cấu hình in. Thay đổi một thành phần phải có đánh giá lại bằng hồ sơ.
Chọn phép thử từ công đoạn có thật: lạnh, ẩm, dầu, dung dịch rửa, cồn, đọng sương, cọ xát trong bao bì hoặc rung khi vận chuyển khi có liên quan. Đòi hỏi mọi loại chịu đựng tưởng tượng sẽ tăng chi phí; tin vào chữ “bền” trên quảng cáo mà không thử lại mang rủi ro ngược lại. Giữ mẫu thử, thông số, cách thử và người phê duyệt.
Vật tư tiêu hao quyết định thời gian hoạt động. Chiều dài cuộn và ribbon, hướng cuộn, cảm biến khe hoặc dấu đen, cảnh báo sắp hết và không gian thao tác thay cuộn đều quan trọng. Thông số SATO CL4NX Plus liệt kê cảm biến gap, I-mark, hết giấy và hết ribbon; vẫn phải xác nhận đúng phiên bản và tùy chọn được chào. RFP cần nêu cảnh báo trước khi hết bao nhiêu nhãn và báo lên màn hình, PLC hay MES. Vật liệu thay thế phải được thử độ căng giấy đế, vị trí dấu, keo tràn và lỗi cấp liệu thay vì chỉ đối chiếu kích thước.
So sánh máy để bàn và công nghiệp theo tải thực
Máy để bàn có thể hợp trạm in thủ công số lượng nhỏ. Máy công nghiệp có thể cho cuộn lớn hơn, dễ bảo trì, chạy lâu và kết nối bộ dán. Tên phân loại sản phẩm không bảo đảm độ bền hoặc chất lượng ở mọi tốc độ. So sánh cấu hình cụ thể và nơi lắp đặt. Tài liệu Zebra ZD400 và dòng công nghiệp cho thấy hai nhóm khác nhau, song chỉ cấu hình báo giá mới là đối tượng nghiệm thu.
Ghi tốc độ mà nhãn thật đạt kiểm định, thay vì tốc độ lớn nhất trên catalog. Tăng độ đậm có thể làm vạch dày và giảm chất lượng mã. Nếu phải giảm tốc mới đạt thì tốc độ thấp đó là công suất dùng để tính dự án. Đo số lượng mỗi năm, số giờ chạy liên tục, thời gian thay nhãn/ribbon, vệ sinh, thay đầu in và trục lăn. Máy giá rẻ có thể đắt hơn khi gây dừng dây chuyền hoặc buộc thiết kế lại kích thước nhãn.
| Tiêu chí | Đo bằng vật liệu thật | Quyết định |
|---|---|---|
| Vùng in | Chiều rộng, lề không in, hướng | Mẫu in có vừa không? |
| Tốc độ hữu ích | Kết quả kiểm định ở tốc độ sản xuất | Có đạt takt không? |
| Bổ sung vật tư | Thời gian thay cuộn, ribbon | Có phục hồi kịp không? |
| Bảo trì | Đầu in, trục lăn, phụ tùng | Dịch vụ tại chỗ đủ không? |
| Tích hợp | Ethernet, I/O, nhật ký | Trách nhiệm PLC/MES rõ không? |
| Dán nhãn | Bộ bóc, dao cắt, bộ dán | Vị trí có lặp lại không? |
Thông số CL4NX Plus của SATO đưa ra cấu hình 203, 305 và 609 dpi với giới hạn tốc độ khác nhau. Điều đó không có nghĩa mọi máy đều in 609 dpi ở tốc độ quảng cáo cao nhất. Xin thông số độ rộng, độ phân giải, tốc độ và tùy chọn cho từng mẫu được chào.
Chọn dpi theo mã và bản vẽ nhãn
dpi là số điểm in trên một inch. Một bảng thông số SATO cho khoảng 8, 12 và 24 điểm/mm tương ứng 203, 305 và 609 dpi. Mật độ cao hỗ trợ chi tiết nhỏ nhưng tốc độ, khổ in, giá và bảo dưỡng đầu in phụ thuộc mẫu máy. Trước tiên xác định vạch hoặc module DataMatrix nhỏ nhất, chiều cao chữ, máy đọc, khoảng cách và khổ nhãn. Sau đó tính mỗi module có bao nhiêu điểm máy in ở từng độ phân giải.
Với GS1 DataMatrix, xác định dữ liệu trước khi vẽ biểu tượng: GS1 Application Identifier thích hợp, dấu phân cách dữ liệu độ dài biến đổi và toàn chuỗi được mã hóa. Hình vuông nhìn đúng không sửa được lot, hạn dùng hoặc serial bị mã hóa sai. Dùng danh sách AI và hướng dẫn GS1 DataMatrix cùng yêu cầu ngành/khách hàng. Việc dùng GS1 không tạo ra một kích thước hay ngưỡng cấp chất lượng chung cho mọi ứng dụng.
Tránh độ rộng module bị làm tròn khác nhau khi raster hóa. Thử đúng đường tạo mã, hướng xoay, độ phóng và phông chữ. Mã truyền dưới dạng ảnh có thể bị mờ biên khi co giãn hoặc khử răng cưa. Giữ vùng trống quanh mã theo yêu cầu. Mép nhãn, đường viền, logo, mặt cong hoặc dữ liệu dài nhất có thể lấn vùng này. Thử sau dán lên sản phẩm và sau công đoạn liên quan, không chỉ trên bàn in.

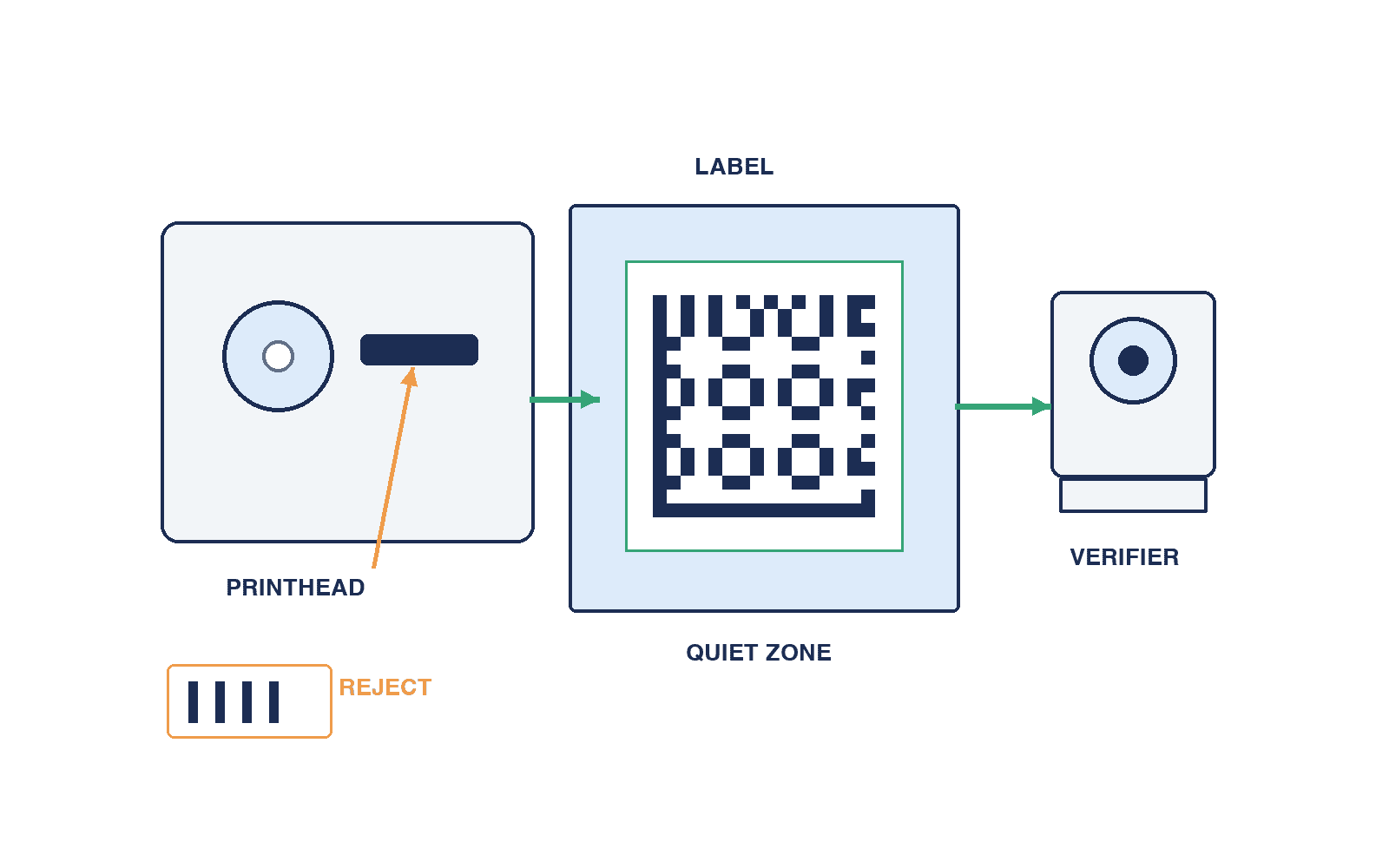

Phân biệt kiểm định chất lượng với quét thông thường
Quét thành công một lần chỉ chứng minh một máy đọc được một mẫu trong một điều kiện; nó không đo dự phòng chất lượng. In quá đậm làm vạch nở, điểm đầu in hỏng tạo vệt trắng, ribbon trượt làm mép méo, bụi hoặc tĩnh điện gây lệch cấp liệu. Hướng dẫn Zebra đề cập điều chỉnh tốc độ, độ đậm và in nhãn thử. Lưu cấu hình đạt rồi lặp lại ở điều kiện sản xuất, đừng dừng sau một lần quét.
Nếu cần máy kiểm định barcode, ghi tiêu chuẩn áp dụng, ánh sáng, khẩu độ, vị trí đo, cấp chất lượng và tần suất lấy mẫu theo yêu cầu khách hàng và ngành trong RFP. ISO/IEC 15415:2024 là tiêu chuẩn đã công bố cho đánh giá chất lượng in mã 2D; GS1 giải thích kiểm định khác với quét thông thường. Không tự đặt một ngưỡng đạt dùng chung cho mọi nơi. Mã 1D và 2D có phương pháp đánh giá khác nhau. Lưu cấu hình và hồ sơ hiệu chuẩn để tái lập kết quả khi có tranh chấp.
Lấy mẫu lúc khởi động, sau chạy liên tục, gần hết cuộn, sau thay vật liệu, sau mất điện, với mã nhỏ nhất và chuỗi dữ liệu dài nhất. Số lượng và khoảng lấy mẫu phải đại diện giai đoạn tải cao. Tách lỗi in khỏi lỗi dán hoặc đọc: màng bóng, mặt cong, nhãn nghiêng, rung, chói sáng và khoảng tiêu cự đều ảnh hưởng. Thử riêng chất lượng tại máy in và đọc tích hợp sau dán. Hướng dẫn chọn máy đọc mã cố định bàn về vị trí máy đọc, nhưng vị trí thực vẫn phải chứng minh trong SAT.
Thiết kế in và dán thành một chu kỳ máy
Dán thủ công có nguy cơ dán nhãn đúng lên sai sản phẩm. Dán tự động bổ sung bóc nhãn, ép hoặc vuốt, phát hiện sản phẩm, bám tốc độ băng tải, đọc sau dán và loại lỗi. Máy in nhanh vẫn không đạt takt nếu bộ dán quay về chậm. Vẽ luồng sản phẩm, mốc chuẩn, cảm biến, hướng nhãn, dung sai vị trí và điểm loại lỗi trên cùng một bản vẽ.
Với sản phẩm cao thấp khác nhau, thùng mềm, màng gợn hoặc góc nhãn bong, thử lực và thời gian ép trên hàng thật. Định dung sai vị trí theo trường nhìn của máy đọc tiếp theo và yêu cầu khách hàng. Thử thiếu nhãn, cấp hai nhãn và dán khi không có nhãn. Đưa thu gom giấy đế và phế liệu vào bảo trì và an toàn.
Tự in lại có thể đẩy nhãn của sản phẩm này sang sản phẩm kế tiếp. Theo dõi ID lệnh, ID sản phẩm, nội dung thực in, kết quả dán và kết quả đọc như một giao dịch. Khi in lại, hủy nhãn cũ, ghi lý do và người thao tác. Giới hạn số lần thử để tránh nhãn trùng lọt khỏi dây chuyền.

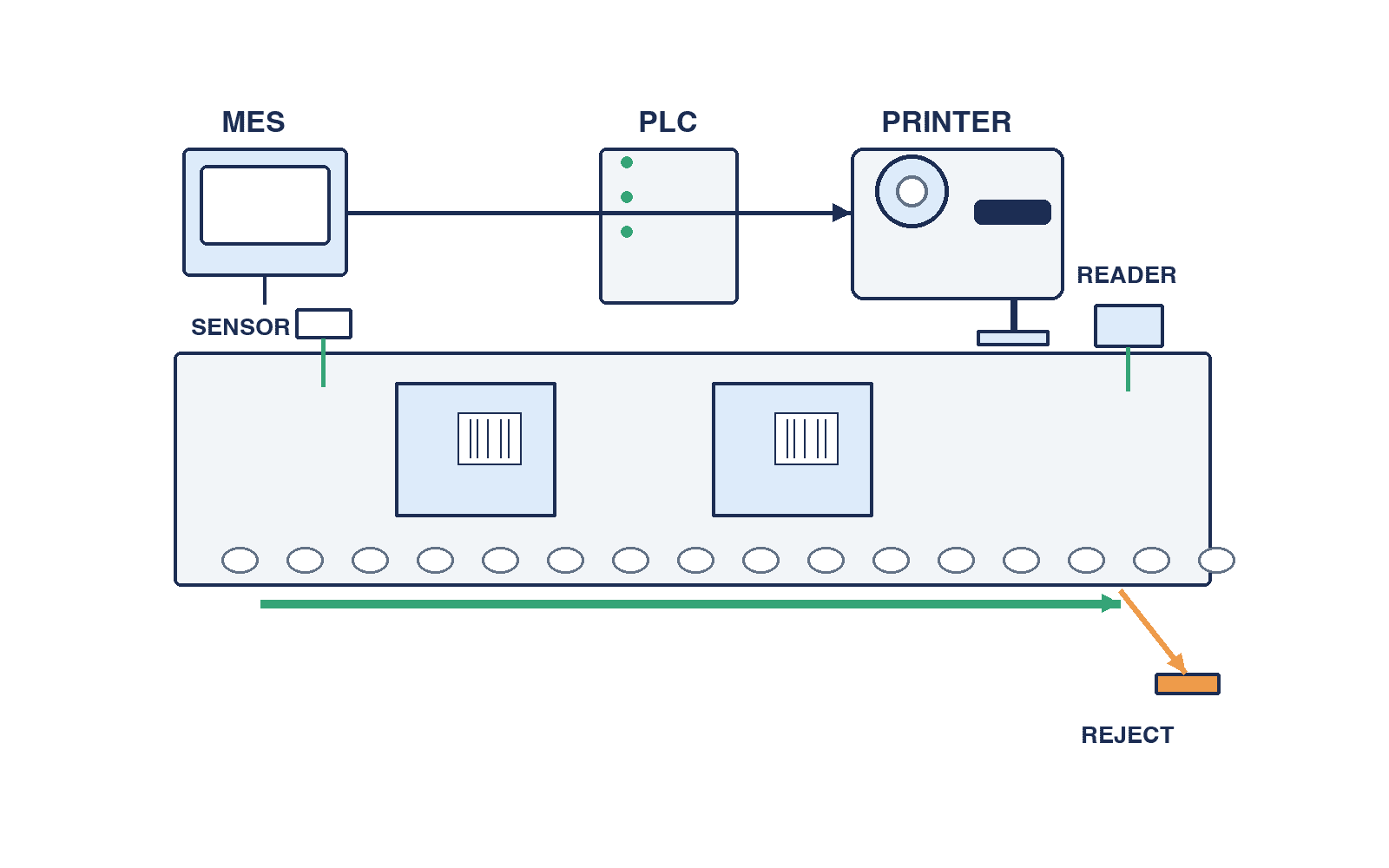

Xác định bàn giao giữa PLC, MES và máy in
Một cách phân vai là MES làm chủ mã hàng, lot, serial và mẫu nhãn đã duyệt; PLC điều khiển phát hiện sản phẩm và interlock; máy in thực hiện lệnh và báo lỗi thiết bị. Nhà máy có thể dùng cấu trúc khác, nên phải ghi rõ ai được sửa dữ liệu hoặc mẫu ngay trên màn hình máy in. Quyền sửa không qua phê duyệt có thể vô hiệu kiểm soát MES.
Trường dữ liệu giao tiếp có thể gồm job ID, workpiece ID, phiên bản mẫu, giá trị biến, thời điểm yêu cầu, printer ID, mã kết quả và số lần thử lại. Xác định nơi cấp số và tín hiệu nào có nghĩa “đã in xong”. Tên giao thức tự nó không giải quyết timeout, gửi lại, lệnh trùng, khôi phục sau mất điện hay in khi PLC dừng. Lưu mã cuối cùng được đọc xác nhận và liên kết sản phẩm, không chỉ chuỗi đã gửi.
Khi mạng đứt, quyết định in lại lệnh đang chờ hay quét nhãn hiện có trước. Nếu cho phép in offline, xác định dữ liệu được phép, chống trùng serial, phân quyền và đối soát sau kết nối lại. Nhãn tạm phải khác nhãn đã duyệt cho khách và bị chặn tại cổng xuất khi cần. Yêu cầu nhà cung cấp nộp sơ đồ trình tự, bảng chuyển trạng thái, mã lỗi, thông điệp mẫu và thời gian lưu log; chỉ rõ ai xử lý ở mỗi ranh giới lỗi.
Viết RFP có thể so sánh và thử
Thay “công nghiệp, nhanh, chất lượng cao” bằng từng yêu cầu gắn chứng cứ. Đề nghị nhà cung cấp trả lời từng dòng là tính năng chuẩn, tùy chọn, cải tạo bên ngoài, không hỗ trợ hay cần thử, kèm giá và thời gian giao. Nếu thay model, phải chỉ ra khác biệt.
| Hạng mục RFP | Quy định | Chứng cứ nghiệm thu |
|---|---|---|
| Tải | Sản phẩm, đỉnh nhu cầu, ca, thời gian dừng | Log chạy liên tục |
| Nhãn | Cỡ, vật liệu, keo, hướng cuộn | Mã vật tư và mẫu duyệt |
| Ribbon | Loại, rộng, hướng, thay thế | Kết quả tương thích và bền |
| In | Mã, chữ, phần tử nhỏ nhất, lề | Mẫu dữ liệu nặng nhất |
| Chất lượng | Chuẩn, cấp, cách đo, lấy mẫu | Hồ sơ verifier hiệu chuẩn |
| Dán | Biến thiên, vị trí, cảm biến, loại lỗi | Vị trí và đọc sau dán |
| Bàn giao | Job, ack, retry, khôi phục | Sơ đồ và phép thử lỗi |
| Dịch vụ | Vệ sinh, linh kiện, đào tạo, SLA | Quy trình và danh mục dự phòng |
So sánh tổng chi phí gồm máy, nhãn, ribbon, đầu in, trục lăn, bảo dưỡng và chi phí dừng đặc thù nhà máy. Có thể tính chi phí trên mỗi nhãn đạt nhưng không gán một mức thiệt hại mỗi giờ chung cho mọi nhà máy. Chọn máy dự phòng hay tồn linh kiện từ mục tiêu thời gian khôi phục. Trình diễn catalog vẫn là mục chưa giải quyết cho đến khi vật liệu, dữ liệu và chu kỳ thật đạt.
FAT, SAT và bàn giao
Trong FAT, lắp máy, nhãn, ribbon, bộ dán và PLC/MES giả lập. Thử độ đúng dữ liệu, kích thước, tốc độ, chất lượng và mẫu độ bền trước. Sau đó gây hết nhãn, hết ribbon, mở đầu in, kẹt, mất mạng, mất điện và khởi động lại. Xác nhận không mất hoặc lặp lệnh và nội dung in vẫn gắn đúng sản phẩm. Nhận bản sao cấu hình và phiên bản phần mềm.
Trong SAT, lặp các phép thử quan trọng trên dây chuyền đã lắp với rung, bụi, nhiệt độ, ánh sáng, sai khác sản phẩm và lối đi công nhân. Chạy tốc độ thường và cao nhất, bao gồm dừng/chạy lại, đổi ca và đổi cuộn; đọc nhãn ở công đoạn sau và cổng xuất. Dùng bảng điều kiện cùng cấu trúc giữa FAT và SAT để truy nguyên lỗi do vật liệu, lắp đặt, chiếu sáng, vận chuyển hay cấu hình.
Thống nhất cách xử lý không đạt trước: chỉnh, đổi vật liệu hoặc thiết kế lại, cùng phạm vi thử lại và bên chịu phí. Máy chỉ đạt chất lượng khi giảm xuống dưới takt yêu cầu vẫn chưa đạt. Khi thay vật liệu hoặc cấu hình, kiểm lại chất lượng và độ bền. Hồ sơ bàn giao gồm mã máy và vật tư duyệt, cấu hình đạt, phiên bản mẫu, trình tự giao tiếp, danh mục lỗi, phụ tùng, hướng dẫn vệ sinh và thay thế, đào tạo, chứng cứ FAT/SAT.
Ghi nhận trong giai đoạn chạy thử sản xuất
Ngay cả khi FAT và SAT đạt, các ca đầu tiên vẫn có thể phát sinh biến động. Thay cuộn, lắp ribbon ngược, khởi động sau khi dây chuyền dừng và đổi mã hàng thường xảy ra dày hơn trong phòng thử. Kế hoạch chạy thử cần xác định khi nào được coi là ổn định, ai lấy mẫu và ai có quyền dừng dây chuyền. Ví dụ kiểm tra mã sản phẩm đầu và cuối ca, dùng verifier với mẫu đầu sau đổi sản phẩm, kiểm tra in và đọc lại sau thay ribbon. Tần suất thật phải dựa vào yêu cầu khách hàng và rủi ro của nhà máy.
Đếm cả lỗi lần đầu, lỗi đọc, lệch vị trí, in lại, thay vật liệu, kẹt, vệ sinh đầu in và timeout, không chỉ tổng số nhãn. Khi báo cáo tỷ lệ đạt, nêu mẫu số là lệnh in hay số nhãn vật lý. Nếu tự thử lại biến lỗi ban đầu thành kết quả cuối đạt, hãy lưu cả hai. Với từng lỗi, ghi nơi phát hiện đầu tiên: tại máy in, ngay sau dán hay ở công đoạn tiếp theo. Liên kết job, sản phẩm, kết quả kiểm định và lịch sử di chuyển bằng ID và thời gian để truy được sản phẩm bị ảnh hưởng.
Phân trách nhiệm sau nghiệm thu: sản xuất bổ sung vật tư và vệ sinh; chất lượng kiểm mẫu và quyết định xuất; bảo trì thay đầu in và trục; OT quản lý mạng, đồng hồ và log; nhóm hệ thống quản lý dữ liệu MES và phiên bản mẫu. Khi kỹ thuật viên bên ngoài đổi cài đặt, xác định ai phê duyệt và in mẫu lại. Ghi vấn đề chạy thử cùng điều kiện, xử lý tạm, người chịu trách nhiệm, hạn khắc phục và điều kiện dừng dây chuyền.
Sai lầm chọn máy thường gặp
“dpi cao luôn tốt hơn” bỏ qua kích thước phần tử và takt; hãy in mã thật ở tốc độ yêu cầu. “Một máy quét đọc được” không đo dư địa chất lượng; kết hợp verifier với đọc ở công đoạn sau. “Truyền nhiệt không bao giờ mờ” bỏ qua cặp nhãn–ribbon; thử với môi trường thật. Mua máy trước rồi mới xác định PLC/MES khiến tín hiệu hoàn tất và chống lệnh trùng không rõ. FAT đạt không thay thế SAT trên dây chuyền chuyển động thực.
Tóm tắt: chọn cấu hình vượt qua phép thử
Lựa chọn phù hợp là nhãn trên sản phẩm thật đọc được đủ lâu và ở tốc độ yêu cầu. Xác định tuổi thọ cùng điểm đọc, phê duyệt vật liệu với ribbon, chọn mẫu in và dpi từ dữ liệu, rồi thử in, dán, đọc và khôi phục PLC/MES. Yêu cầu các ứng viên cuối dùng cùng nhãn, nội dung, tốc độ và điều kiện verifier. So sánh cấu hình đạt cùng linh kiện tại chỗ, thời gian thay vật tư và tổng chi phí.
Sau vận hành, serial dài hơn có thể đổi kích thước DataMatrix và quiet zone; nhà gia công nhãn mới có thể đổi việc phát hiện gap và bóc nhãn; firmware mới có thể đổi phông hoặc cách vẽ. Liên kết phiên bản nhãn, mã vật tư và ribbon, cấu hình, firmware và điều kiện verifier trong một hồ sơ thay đổi rồi thử lại những tính năng bị tác động. Mỗi dây chuyền cần lặp lại SAT thiết yếu vì đầu in, rung, bề mặt, ánh sáng và khoảng cách đầu đọc khác nhau. Kiểm tra đầu ca nên gồm mẫu in, kết quả đọc, vệ sinh đầu in, đường chạy nhãn, ribbon nhăn và thu giấy đế trước khi tăng độ đậm để che lỗi.
Lựa chọn đúng là hệ thống in đúng dữ liệu lên đúng sản phẩm ở tốc độ yêu cầu và giữ khả năng đọc đủ lâu. TOMAS TECH có thể kết hợp yêu cầu máy in, vật liệu, đọc xác nhận và PLC/MES thành một kế hoạch thử. Hãy gửi bảng so sánh hoặc ví dụ lỗi qua trang liên hệ.
Tài liệu gốc
Kiểm tra thông số mẫu máy và yêu cầu khách hàng hiện hành ngay trước khi mua. Các phép thử và ranh giới trách nhiệm được đề xuất ở đây là hướng dẫn kỹ thuật, không phải một ngưỡng bắt buộc chung cho mọi thiết bị và ngành.
