Hệ thống ghi nhận điều kiện xử lý nhiệt: tuân thủ CQI-9, RFP và FAT/SAT cho nhà máy Thái Lan

Trong buổi audit của khách hàng, khi được yêu cầu “hãy đưa ngay điều kiện lò của lô này”, người phụ trách phải lần lượt lật từng xấp giấy biểu đồ của máy ghi, thẻ SD của máy ghi không giấy (paperless recorder) và báo cáo ngày viết tay. Những ai phụ trách xử lý nhiệt tại một nhà máy linh kiện ô tô của Nhật ở Thái Lan có lẽ đều đã ít nhất một lần gặp tình huống này. Việc triển khai hệ thống ghi nhận điều kiện xử lý nhiệt thường được nói đến như một khoản đầu tư để giảm “thời gian tìm kiếm” như vậy. Tuy nhiên, chỉ lưu nhiệt độ dưới dạng dữ liệu điện tử thì chưa đủ để đứng vững trước audit hay khiếu nại.

Bài viết này chỉ có một luận điểm. Hồ sơ điều kiện xử lý nhiệt chỉ trở thành hồ sơ đứng vững trước audit và khiếu nại khi hội đủ 3 điều kiện: “hồ sơ đến từ một hệ thống đo đúng (pyrometry)”, “hồ sơ không bị sửa đổi và không bị thiếu (tính toàn vẹn dữ liệu)” và “có thể nói chắc chắn hồ sơ thuộc về lô sản phẩm nào (liên kết)”. Lựa chọn hệ thống là bài toán thiết kế: viết 3 điều kiện này thành yêu cầu trong RFP, rồi trong kiểm tra nghiệm thu cố ý phá vỡ chúng để xác nhận.

Trước hết, cần làm rõ một thuật ngữ. FAT/SAT trong tiêu đề là kiểm tra nghiệm thu của dự án triển khai hệ thống, tức là kiểm tra nghiệm thu tại nhà máy của nhà cung cấp (Factory Acceptance Test) và kiểm tra nghiệm thu tại hiện trường (Site Acceptance Test). Trong khi đó, SAT xuất hiện trong ngữ cảnh CQI-9 và pyrometry là System Accuracy Test (kiểm tra độ chính xác của hệ thống đo), dùng để xác nhận độ chính xác của toàn bộ hệ thống đo gồm cặp nhiệt điện và thiết bị đo. Cùng ba chữ cái nhưng nội dung hoàn toàn khác nhau. Để tránh nhầm lẫn, bài viết này viết tách bạch: cái trước là “kiểm tra nghiệm thu tại nhà máy” và “kiểm tra nghiệm thu tại hiện trường”, cái sau là “SAT (System Accuracy Test, kiểm tra độ chính xác của hệ thống đo)”.

Dưới đây, để trưởng phòng đảm bảo chất lượng, trưởng phòng kỹ thuật sản xuất và giám đốc nhà máy có thể chuẩn bị đủ căn cứ ra quyết định trong nội bộ, bài viết lần lượt trình bày việc kiểm kê đối tượng cần ghi nhận, những gì được yêu cầu để tuân thủ CQI-9, quan hệ giữa pyrometry và hồ sơ, tính toàn vẹn dữ liệu, liên kết với lô sản phẩm, cấu hình hệ thống, cách nhìn về chi phí, các mục trong RFP, kiểm tra nghiệm thu và các vấn đề riêng của Thái Lan. Lưu ý rằng số lò, số giờ, số tiền và số năm hoàn vốn của nhà máy mô hình trong bài đều là các con số giả định đặt ra riêng cho bài viết này. Chúng không phải là mức trung bình ngành, không phải số liệu khảo sát và cũng không phải giá của nhà sản xuất.

Vì sao lúc này các nhà máy xử lý nhiệt tại Thái Lan bị đặt câu hỏi về hồ sơ điều kiện gia công

Nửa cuối năm 2026, các yếu tố xung quanh nhà máy linh kiện ô tô tại Thái Lan cho thấy những tín hiệu theo các hướng khác nhau.

Trước hết là số liệu sản xuất. Theo một bài báo của Reuters đưa tin về công bố của Liên đoàn Công nghiệp Thái Lan (FTI), sản lượng ô tô (bốn bánh) của Thái Lan trong tháng 8/2026 là 124,646 chiếc, tăng 10.93% so với cùng kỳ năm trước (tháng 7 tăng 6.12%). Cùng tháng 8, doanh số trong nước tăng 25.59% so với cùng kỳ, còn xuất khẩu giảm 2.04% so với cùng kỳ. Bài viết cùng ngày của Trading Economics nêu doanh số trong nước tháng 8 là 59,808 chiếc. Mặt khác, vào tháng 7, FTI đã hạ dự báo sản lượng cả năm 2026 từ mức tăng 3% trước đó xuống mức giảm 3.33%. Lý do là xuất khẩu giảm do tình hình Trung Đông. Từng tháng riêng lẻ có thể tăng, nhưng triển vọng cả năm thì khó đoán trước.

Tiếp theo là diễn biến chính sách. Theo công bố của Ủy ban Đầu tư Thái Lan (BOI), trên thị trường xe mới của Thái Lan từ tháng 1 đến tháng 7/2026, thị phần xe điện (tổng của BEV, HEV và PHEV) đạt mức cao kỷ lục 55%, lần đầu tiên vượt qua xe động cơ đốt trong. Tại cuộc họp của Ủy ban Chính sách EV Quốc gia ngày 10/9/2026 (do Phó Thủ tướng kiêm Bộ trưởng Tài chính Ekniti chủ trì), các bên đã đồng ý về nguyên tắc việc tái cấu trúc thuế tiêu thụ đặc biệt. Các nguyên tắc tái cấu trúc bao gồm “mở rộng sử dụng linh kiện nội địa có giá trị gia tăng cao và lao động lành nghề (High Value-Added Local Content)” và “tăng cường chuỗi cung ứng trong nước (local supplier development)”, với thuế suất chia thành 4 bậc tùy theo giá trị gia tăng nội địa. Tuy nhiên, thuế suất mới vẫn chưa được chốt. Theo báo chí, cũng có đề xuất nâng thuế tiêu thụ đặc biệt đối với EV không dùng linh kiện nội địa từ 10% lên 31-39%, nhưng đây cũng mới ở giai đoạn đề xuất.

Về triển vọng của chính ngành linh kiện, Krungsri Research dự báo sản lượng ngành linh kiện ô tô Thái Lan giai đoạn 2026-2028 tăng 1.5-2.5% mỗi năm. Ngoài ra, xuất khẩu linh kiện ô tô của Thái Lan năm 2025 được cho là đứng thứ 10 thế giới và thứ 1 ASEAN.

Nếu chính sách thuế đi theo hướng đánh giá giá trị gia tăng của linh kiện nội địa, các nhà sản xuất linh kiện sẽ càng bị đòi hỏi nhiều hơn trước khả năng chứng minh bằng hồ sơ rằng “linh kiện của mình được sản xuất đúng theo yêu cầu”. Xử lý nhiệt là công đoạn mà dù sau đó có đo ngoại quan hay kích thước thì cũng khó biết điều kiện đã tốt hay chưa. Chính vì vậy, bản thân hồ sơ điều kiện gia công trở thành bằng chứng về chất lượng.

Phía chứng nhận cũng có chuyển động. Theo thông báo gửi các bên liên quan mà IATF phát hành vào tháng 7/2026 (SC-2026-005), IATF 16949 phiên bản 2 dự kiến được phát hành vào khoảng giữa năm 2027. Lịch trình này là tạm thời và có thể thay đổi. Các chủ đề ưu tiên của lần sửa đổi bao gồm quản lý chuỗi cung ứng Tier N (quản lý dựa trên rủi ro đối với nhà cung cấp cấp dưới và triển khai yêu cầu của khách hàng xuống họ). Thông báo này không đề cập trực tiếp đến CQI-9. Dù vậy, với các Tier1 thuê ngoài xử lý nhiệt và các Tier2 chuyên xử lý nhiệt, đây là xu hướng đáng để lưu tâm, theo đó câu hỏi “có thể truy vết hồ sơ của công đoạn cấp dưới đến mức nào” sẽ được đặt ra. Ngoài ra, các yêu cầu riêng của khách hàng (CSR) được cập nhật liên tục: chẳng hạn, trang web của IATF đã đăng bản cập nhật CSR của Ford ngày 30/6/2026 (các mục cập nhật bao gồm “Heat Treat Consolidation Efforts with latest CQI-9 edition”), và bản cập nhật tài liệu tóm tắt CSR của Stellantis vào tháng 8 và tháng 9. Yêu cầu của CQI-9 trong nhiều trường hợp đến với nhà sản xuất linh kiện thông qua CSR của các OEM như vậy.

Bản thân cách nghĩ để đưa ra hồ sơ trong thời gian ngắn khi audit được trình bày chi tiết trong bài “Truy xuất nguồn gốc khi khách hàng audit | Lấy hồ sơ 30 giây“. Bài viết này tập trung vào công đoạn đặc biệt khó trong số đó là xử lý nhiệt.

Hệ thống ghi nhận điều kiện xử lý nhiệt là gì: kiểm kê các thông số cần ghi nhận

“Ghi nhận gì” được quyết định bởi công đoạn và bảng quy trình (process table)

Hệ thống ghi nhận điều kiện xử lý nhiệt là cơ chế lấy các điều kiện gia công như nhiệt độ lò, thời gian và môi trường khí từ hệ thống đo, lưu trữ ở dạng không thể sửa đổi, và cho phép truy xuất chúng gắn với lô sản phẩm. Đây không phải câu chuyện về riêng một máy ghi, mà là một chuỗi cơ chế bao gồm đo, lưu trữ, liên kết và tìm kiếm.

Việc giám sát và ghi nhận điều kiện nào ở công đoạn nào được quyết định bởi các bảng quy trình (process table) theo từng công đoạn của CQI-9. Theo phần giải thích công khai của AIAG và thông tin về các khóa đào tạo được cung cấp tại Thái Lan, CQI-9 gồm mẫu đánh giá hệ thống xử lý nhiệt (HTSA), các yêu cầu về pyrometry và các bảng quy trình theo từng công đoạn, với bảng riêng cho từng công đoạn như thấm carbon, thấm nitơ, tôi cao tần, nhiệt luyện nhôm. Tần suất ghi nhận và dung sai của từng hạng mục, hãy xác nhận trong bản gốc của bảng quy trình áp dụng cho nhà máy mình. Bài viết này không đề cập đến điều khoản hay giá trị trong bản gốc, mà chỉ tập trung vào cách tiến hành kiểm kê.

Đối tượng ghi nhận theo công đoạn (ví dụ ứng viên khi kiểm kê)

Bảng sau là ví dụ các ứng viên khi tự kiểm kê đối tượng cần ghi nhận. Đây không phải danh sách các hạng mục bắt buộc theo CQI-9. Hạng mục bắt buộc và tần suất thực tế được chốt dựa trên bảng quy trình tương ứng và yêu cầu của khách hàng.

Kết quả kiểm kê được tổng hợp thành bảng danh sách “lò × công đoạn × hạng mục ghi nhận”. Danh sách này sẽ là nền tảng của các yêu cầu đính kèm RFP về sau. Điểm mấu chốt là với từng hạng mục, phải quyết định đến cả “kênh nào của thiết bị đo nào là chuẩn”, “lưu giá trị cài đặt hay giá trị thực tế” và “khi có cảnh báo thì lưu những gì”. Nếu điện tử hóa khi những điểm này còn mơ hồ, sự mơ hồ của hồ sơ giấy sẽ chuyển nguyên vẹn sang dữ liệu.

Lưu riêng giá trị cài đặt, giá trị thực tế và hồ sơ xử lý

Trong hồ sơ điều kiện gia công có ba loại dữ liệu với tính chất khác nhau trộn lẫn.

• Giá trị cài đặt (công thức, recipe): Điều kiện cần dùng cho mã sản phẩm đó và công đoạn đó. Cần có lịch sử ai đã thay đổi và khi nào
• Giá trị thực tế: Giá trị mà hệ thống đo thực sự đo được. Lưu theo chuỗi thời gian ở dạng không bị sửa đổi
• Hồ sơ xử lý: Khi có cảnh báo hoặc sai lệch, ai đã phán đoán gì và sản phẩm đã được xử lý ra sao

Khi vận hành bằng giấy, giấy biểu đồ (giá trị thực tế), phiếu chỉ thị công việc (giá trị cài đặt) và phiếu xử lý bất thường (hồ sơ xử lý) được lưu ở những nơi khác nhau, và mỗi lần audit lại phải có người đối chiếu chúng. Một trong những mục đích lớn của việc triển khai hệ thống ghi nhận là có thể truy xuất cả ba loại này bằng cùng một số mẻ.

Những gì được yêu cầu ở hệ thống ghi nhận để tuân thủ CQI-9

Phiên bản hiện hành và tình trạng sửa đổi của CQI-9

CQI-9 “Special Process: Heat Treat System Assessment” là tài liệu do AIAG phát hành, để các tổ chức sản xuất linh kiện ô tô sản xuất hàng loạt và linh kiện thay thế (service parts) tự đánh giá hệ thống xử lý nhiệt của mình. Tại thời điểm 9/10/2026, phiên bản hiện hành là phiên bản 4, và AIAG đã thông báo mở bán vào tháng 6/2020. Blog của AIAG giới thiệu rằng phiên bản 4 và tiêu chuẩn pyrometry cho hàng không vũ trụ AMS2750F đều được phát hành vào cuối tháng 6/2020.

Ngoài ra, một trang bán tiêu chuẩn của Séc thông báo về phiên bản 4 rằng “đã hết hàng và không tái bản, đang được sửa đổi. Phiên bản mới dự kiến phát hành vào cuối năm 2026”. Đây là thông tin của đại lý bán hàng, và trên trang của chính AIAG chúng tôi không xác nhận được thời điểm phát hành phiên bản tiếp theo. Hiện tại, cách hiểu hợp lý là “phiên bản 4 đang hiện hành và đang trong quá trình sửa đổi”. Việc phát triển các phiên bản CQI-9 do nhóm công tác xử lý nhiệt của AIAG đảm nhiệm, và nhóm này nêu mục tiêu hoạt động là giảm thu hồi sản phẩm và khiếu nại bảo hành bắt nguồn từ linh kiện xử lý nhiệt, phòng ngừa lỗi trong chuỗi cung ứng, và làm rõ các bảng quy trình cùng yêu cầu về pyrometry.

Những thay đổi chính của phiên bản 4 (trong phạm vi giải thích công khai của AIAG)

AIAG nêu các thay đổi của phiên bản 4 gồm những hạng mục như sau.

• Làm rõ yêu cầu về năng lực của người đánh giá thực hiện đánh giá hệ thống xử lý nhiệt (HTSA)
• Cập nhật yêu cầu báo cáo về pyrometry
• Bổ sung RTD (nhiệt điện trở) vào phần cặp nhiệt điện
• Quy định thời gian gia hạn (grace period) trong các phần hiệu chuẩn, SAT (System Accuracy Test, kiểm tra độ chính xác của hệ thống đo) và TUS (Temperature Uniformity Survey, khảo sát độ đồng đều nhiệt độ trong lò)
• Tăng cường hướng dẫn cho trường hợp không thể thực hiện TUS thông thường do cấu tạo của lò
• Sửa đổi công thức tính số cặp nhiệt điện cần dùng cho TUS ở lò dung tích lớn
• Bỏ yêu cầu hiệu chuẩn khúc xạ kế
• Cải tiến mẫu HTSA

Việc nhiều thay đổi liên quan đến pyrometry và báo cáo là điểm không thể bỏ qua khi thiết kế hệ thống ghi nhận. Có thể hiểu rằng không chỉ hồ sơ nhiệt độ lò, mà việc quản lý kết quả hiệu chuẩn, SAT và TUS ở dạng có thể báo cáo cũng là một phần quan trọng của việc tuân thủ CQI-9.

Chuyển thành yêu cầu cho hệ thống ghi nhận thì cần gì

Các giá trị cụ thể trong điều khoản của CQI-9 cần được xác nhận trong bản gốc. Nếu sắp xếp những gì được yêu cầu ở hệ thống ghi nhận theo dạng tổng quát, có thể gom lại thành ba điểm sau.

1. Căn cứ của hệ thống đo: Có thể chứng minh trên cùng một sổ cái với hồ sơ rằng nhiệt độ được ghi nhận đến từ hệ thống đo đã được hiệu chuẩn, thực hiện SAT và TUS theo tần suất và dung sai mà CQI-9 quy định
2. Tính toàn vẹn của hồ sơ: Hồ sơ không bị sửa sau đó, nếu có thiếu dữ liệu đo thì biết được điều đó, và cảnh báo cùng hành động xử lý được lưu lại
3. Liên kết với sản phẩm: Có thể nói chắc chắn lô linh kiện nào đã được xử lý ở mẻ nào (hoặc khoảng thời gian nào)

Ba điểm này tương ứng trực tiếp với 3 điều kiện nêu ở đầu bài.

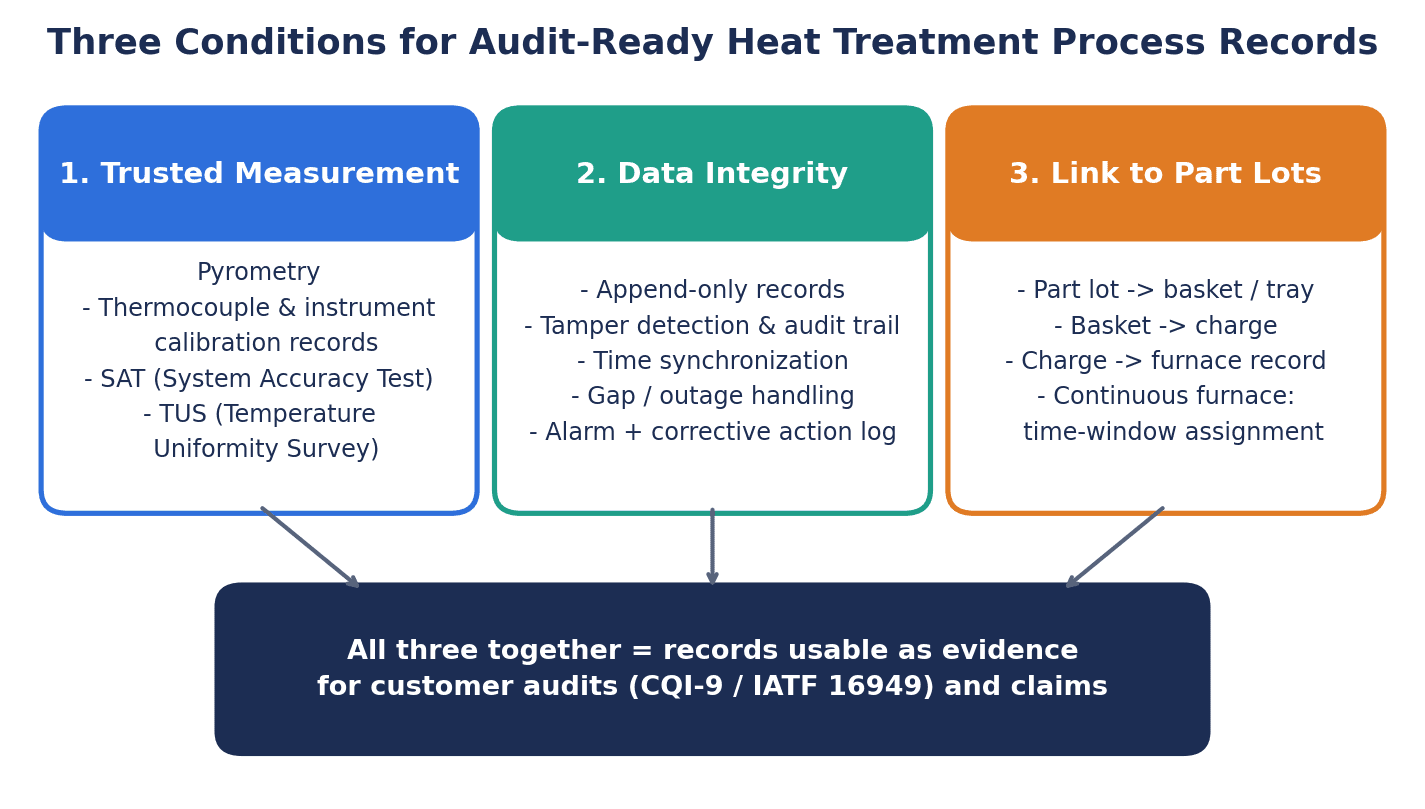

Hình: 3 điều kiện để hồ sơ điều kiện xử lý nhiệt đứng vững trước audit và khiếu nại. Khi hội đủ độ tin cậy của hệ thống đo (pyrometry), tính toàn vẹn dữ liệu và liên kết với lô sản phẩm, hồ sơ có thể được dùng làm bằng chứng.

Quan hệ giữa pyrometry (TUS, SAT, hiệu chuẩn) và hồ sơ

Pyrometry là gì

Pyrometry là một tập hợp yêu cầu nhằm duy trì độ tin cậy của phép đo nhiệt độ trong thiết bị xử lý nhiệt. Phiên bản hiện hành của tiêu chuẩn cho hàng không vũ trụ SAE AMS2750 là Revision H (ngày sửa đổi 15/7/2024), và phạm vi công khai của tiêu chuẩn này liệt kê các đối tượng gồm cảm biến nhiệt độ, thiết bị đo, thiết bị xử lý nhiệt, hệ số hiệu chỉnh và độ lệch của thiết bị đo, SAT (system accuracy tests) và TUS (temperature uniformity surveys). AMS2750 chủ yếu là tiêu chuẩn cho hàng không vũ trụ và là tiêu chuẩn khác với CQI-9, nhưng CQI-9 cũng có yêu cầu về pyrometry, và các phần hiệu chuẩn, SAT, TUS cũng nằm trong các thay đổi của phiên bản 4.

Để tham khảo, có bài giải thích rằng ở phiên bản cũ AMS2750F, so với Revision E, phần mô tả SAT được làm rõ hơn và các phương pháp được sắp xếp thành ba loại comparison, alternate và waiver. Đây là chuyện về bối cảnh của phiên bản năm 2020, không nên đọc như quy định của phiên bản H hiện hành hay của CQI-9.

Nói một cách khái quát, pyrometry bao gồm ba loại xác nhận sau.

• Hiệu chuẩn: Bản thân cặp nhiệt điện và thiết bị đo có đọc đúng hay không
• SAT (System Accuracy Test, kiểm tra độ chính xác của hệ thống đo): Toàn bộ hệ thống đo gồm cặp nhiệt điện, dây dẫn và thiết bị đo có cho giá trị đúng hay không
• TUS (Temperature Uniformity Survey, khảo sát độ đồng đều nhiệt độ trong lò): Trong không gian làm việc của lò, nhiệt độ có đồng đều trong phạm vi yêu cầu hay không

Tần suất và dung sai của từng loại tuân theo nội dung mà CQI-9 quy định. Bài viết này không đề cập đến các giá trị cụ thể.

Vấn đề phía hệ thống ghi nhận: có truy xuất được trên cùng một sổ cái hay không

Hồ sơ pyrometry và hồ sơ điều kiện gia công thường được những người phụ trách khác nhau quản lý trong những file khác nhau. Chẳng hạn, hồ sơ nhiệt độ lò do phòng sản xuất giữ, hồ sơ hiệu chuẩn do phòng đảm bảo chất lượng giữ, còn báo cáo TUS là file PDF do đơn vị hiệu chuẩn bên ngoài lập.

Câu hỏi thực sự được đặt ra khi audit hay xử lý khiếu nại là “nhiệt độ lò khi xử lý lô này có đúng hay không”. Để trả lời, cần chứng minh rằng vào thời điểm xử lý mẻ đó, hệ thống đo của lò đó còn trong thời hạn hiệu lực của hiệu chuẩn và SAT, và kết quả TUS đạt. Các chức năng nên yêu cầu ở hệ thống ghi nhận là những chức năng như sau.

• Có thể đăng ký ngày thực hiện, kết quả và hạn tiếp theo của hiệu chuẩn, SAT, TUS theo từng lò và từng kênh
• Khi mở hồ sơ của một mẻ, có thể lần đến hồ sơ hiệu chuẩn, SAT, TUS có hiệu lực tại thời điểm đó
• Nếu lò được sử dụng trong khi đã quá hạn hoặc không đạt, có thể trích xuất danh sách các mẻ trong khoảng thời gian đó
• Lưu lại lịch sử khi thay thiết bị đo (khi nào, từ thiết bị nào sang thiết bị nào)

Ví dụ nhà cung cấp thiết bị đo

Trong số các nhà sản xuất thiết bị đo, có những hãng đưa ra sản phẩm được thiết kế sẵn với lưu ý đến hồ sơ pyrometry. Chẳng hạn, trên trang dành cho xử lý nhiệt, Yokogawa Electric giải thích rằng máy ghi SMARTDAC+ và bộ điều khiển UTAdvanced đáp ứng các yêu cầu của Nadcap/AMS2750 và IATF 16949/CQI-9. Theo hãng, dữ liệu đo được lưu trong file nhị phân độc quyền có chống sửa đổi, có thể gắn chữ ký điện tử, và dữ liệu được lưu dự phòng ngay trong máy ghi. Hãng cho biết có thể lập báo cáo TUS từ file hồ sơ trên PC, và nếu kết hợp nhiều thiết bị của hãng thì cũng có thể lập báo cáo SAT (System Accuracy Test). Đây là tuyên bố của nhà sản xuất, và trong phần mô tả phần mềm báo cáo TUS trên cùng trang có chỗ đề cập đến phiên bản cũ của AMS2750 (Rev. E). Nếu cân nhắc áp dụng, hãy đối chiếu với yêu cầu của khách hàng và phiên bản hiện hành để xác nhận phần nào sản phẩm đáp ứng được và phần nào cần bổ sung bằng vận hành.

Tính toàn vẹn dữ liệu: so sánh giấy, máy ghi không giấy và SCADA/historian

4 vấn đề khi điện tử hóa việc ghi nhiệt độ lò nhiệt luyện

Khi điện tử hóa việc ghi nhiệt độ lò nhiệt luyện, bản thân việc “bỏ được giấy” không phải là mục đích. Cả giấy lẫn dữ liệu đều có điểm yếu riêng. Xét từ góc độ tính toàn vẹn dữ liệu, có bốn điểm nên xác nhận như sau.

• Chỉ ghi thêm và phát hiện sửa đổi: Giá trị đã ghi không thể bị sửa sau đó. Nếu bị sửa thì có thể biết được
• Đồng bộ thời gian: Đồng hồ của máy ghi, bộ điều khiển, server và MES khớp nhau. Nếu thời gian lệch, liên kết với mẻ sẽ bị phá vỡ
• Xử lý thiếu dữ liệu đo: Khi hồ sơ bị gián đoạn do mất kết nối hoặc mất điện, khoảng đó được thể hiện rõ là “thiếu dữ liệu đo” và có thể phân biệt với giá trị được bổ sung sau
• Cảnh báo và xử lý: Cảnh báo khi vượt giới hạn trên/dưới và việc ai đã phán đoán gì đối với cảnh báo đó được lưu trong cùng một hồ sơ

Đồng bộ thời gian là vấn đề không nổi bật nhưng dễ bị phá vỡ. Cách nghĩ về đồng bộ thời gian trong nhà máy được tổng hợp trong bài “Đồng bộ thời gian trong nhà máy: chọn PTP hay NTP và nghiệm thu tại Thái Lan“.

Bảng so sánh các phương thức ghi nhận

Với bất kỳ phương thức nào, tính toàn vẹn dữ liệu cũng không phải thứ “mua sản phẩm là có”. Dù máy ghi không giấy có chức năng chống sửa đổi, nếu file được mang ra bằng USB, chỉnh sửa bằng phần mềm bảng tính rồi nộp cho audit, thì tính toàn vẹn bị đứt ngay tại đó. Điều quan trọng là vẽ sơ đồ toàn bộ đường đi từ khi hồ sơ được tạo ra đến khi nộp cho audit, và xác nhận việc sửa đổi có thể xảy ra ở đâu.

Truy xuất nguồn gốc xử lý nhiệt: cách liên kết mẻ với lô linh kiện

Quyết định đơn vị liên kết

Cái khó của truy xuất nguồn gốc xử lý nhiệt nằm ở chỗ đơn vị ghi nhận của lò và đơn vị quản lý của sản phẩm không trùng nhau. Phía lò ghi nhận theo “mẻ” hoặc “khoảng thời gian”, còn phía sản phẩm được quản lý theo “lô linh kiện” hoặc “lô xuất hàng”. Quyết định đơn vị trung gian nối hai thứ này là điểm xuất phát của thiết kế liên kết.

Với lò mẻ, liên kết về cơ bản có cấu trúc phân tầng như sau.

• Lô linh kiện: Nhóm linh kiện đến từ công đoạn trước
• Giỏ/khay: Vật chứa để đưa vào lò. Có khi 1 lô linh kiện được chia vào nhiều giỏ, cũng có khi nhiều lô linh kiện trộn chung trong 1 giỏ
• Mẻ: Tổ hợp các giỏ được đưa vào lò trong 1 lần xử lý
• Hồ sơ lò: Các giá trị thực tế như nhiệt độ, môi trường khí, thời gian từ lúc bắt đầu đến lúc kết thúc mẻ

Trong hệ thống ghi nhận, giỏ hoặc khay được gắn mã định danh (mã vạch, RFID v.v.), và khi nạp lò, thông tin “lô linh kiện nào vào giỏ nào, giỏ nào vào mẻ nào” được đăng ký bằng cách quét. Nếu thời điểm bắt đầu và kết thúc mẻ được ghi theo cùng một đồng hồ với hồ sơ lò, có thể lần một mạch từ lô linh kiện đến điều kiện lò.

Lò liên tục thì phân bổ theo “cửa sổ thời gian”

Lò liên tục không có ranh giới gọi là mẻ. Linh kiện được đặt trên băng tải hoặc khay và chạy qua lò. Trong trường hợp này, ghi nhận thời điểm lô linh kiện vào lò và ra khỏi lò (hoặc thời gian đi qua tính từ tốc độ băng tải), rồi gán hồ sơ lò nằm trong cửa sổ thời gian đó làm điều kiện gia công của lô.

Khi phân bổ theo cửa sổ thời gian, cần lưu ý các điểm sau.

• Tại ranh giới giữa các lô, có khoảng mà lô trước và lô sau cùng nằm trong lò trong cùng khoảng thời gian. Cần quyết định trước cách xử lý khoảng đó (có gán cho cả hai lô hay không)
• Nếu tốc độ băng tải thay đổi giữa chừng, hiệu chỉnh cách tính thời gian đi qua như thế nào
• Vì thời điểm đi qua lệch nhau theo từng vùng, tính cửa sổ thời gian cho từng vùng hay lấy cửa sổ thời gian của cả lò làm đại diện
• Nếu linh kiện bị giữ lại trong lò do mất điện hoặc băng tải dừng, thể hiện khoảng đó là hồ sơ của lô nào và như thế nào

Độ chính xác của liên kết quyết định “phạm vi khoanh vùng”

Vì sao liên kết quan trọng sẽ dễ hiểu hơn khi hình dung lúc phát hiện bất thường. Giả sử một ngày nào đó, sau sự việc mới biết nhiệt độ lò đã tạm thời vượt ngoài giới hạn. Nếu chỉ liên kết được theo ngày, thì chỉ còn cách nghi ngờ toàn bộ linh kiện đã xử lý ở lò đó trong ngày hôm đó. Nếu liên kết được theo mẻ hoặc theo cửa sổ thời gian, có thể thu hẹp phạm vi nghi ngờ xuống những linh kiện thực sự bị ảnh hưởng. Sự khác biệt này quyết định phạm vi cách ly, kiểm tra lại và báo cáo cho khách hàng.

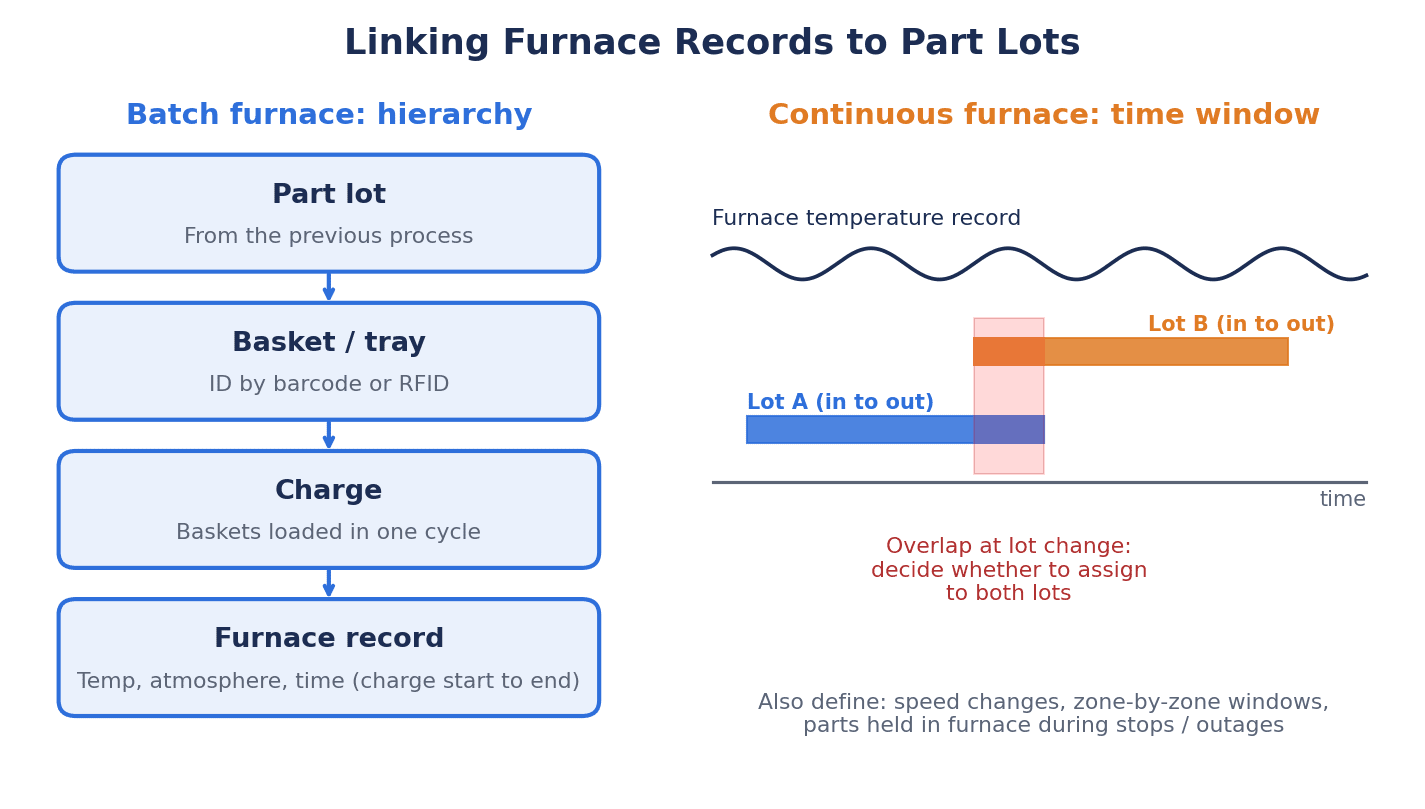

Hình: Cách nghĩ về liên kết ở lò mẻ và lò liên tục. Lò mẻ nối theo các tầng lô linh kiện, giỏ, mẻ, hồ sơ lò; lò liên tục gán hồ sơ lò theo cửa sổ thời gian từ thời điểm nạp vào đến thời điểm ra lò.

Thiết kế tổng thể truy xuất nguồn gốc theo đơn vị linh kiện bao gồm cả các công đoạn trước và sau được giải thích trong bài “Truy xuất nguồn gốc linh kiện ô tô 2026 – thiết kế đáp ứng IATF 16949“. Nếu đặt liên kết của xử lý nhiệt như một công đoạn trong thiết kế đó, sẽ dễ thống nhất cách đánh số lô với các công đoạn trước và sau.

Các lựa chọn cấu hình hệ thống ghi nhận điều kiện gia công và bảo mật

3 mẫu cấu hình

Cấu hình của hệ thống ghi nhận điều kiện gia công có thể chia thành ba mẫu chính.

Với bất kỳ cấu hình nào, cần quyết định sớm việc có giữ lại bản gốc được ghi ở phía thiết bị đo (dữ liệu trong máy ghi) hay không. Việc lưu kép dữ liệu phía server và bản gốc phía thiết bị đo hữu ích cả cho việc bổ sung dữ liệu thiếu khi mất kết nối lẫn khi cần trình bản gốc trong audit.

Cách chọn historian, thành phần trung tâm trong cấu hình B và C, được so sánh chi tiết trong bài “Triển khai historian công nghiệp: so sánh lựa chọn, RFP và FAT/SAT cho nhà máy Thái Lan“.

Không để hệ thống ghi nhận trở thành cửa ngõ tấn công

Khi kết nối bộ điều khiển và máy ghi của lò vào mạng, việc ghi nhận trở nên thuận tiện, nhưng đồng thời cũng tạo ra đường dẫn vào hệ thống điều khiển. SP 800-82 Rev. 3 “Guide to Operational Technology (OT) Security” của NIST Hoa Kỳ (công bố tháng 9/2023) là hướng dẫn bảo vệ OT trong khi lưu ý đến các yêu cầu về hiệu năng, độ tin cậy và an toàn đặc thù của OT. Tài liệu này không chuyên về xử lý nhiệt, nhưng cũng hữu ích để tham khảo khi thiết kế hệ thống ghi nhận.

Ngoài ra, thông tin lỗ hổng của các thành phần dùng trong hệ thống ghi nhận liên tục được công bố. Chẳng hạn, bản tổng hợp của WaterISAC ngày 3/9/2026 cho biết có 8 khuyến cáo CISA ICS được đăng ngày 1/9 và 10 khuyến cáo ngày 3/9, trong đó có các sản phẩm historian, nền tảng SCADA, thành phần liên quan đến OPC UA, VPN client dùng cho kết nối từ xa, phần mềm kỹ thuật FA v.v. Trong bản tổng hợp này, chúng tôi không xác nhận được trường hợp nào nêu đích danh bộ điều khiển hay máy ghi không giấy dùng cho lò xử lý nhiệt. Dù vậy, historian và các thành phần truyền thông cấu thành hệ thống ghi nhận đều có thể trở thành đối tượng, vì vậy nên đưa các nguyên tắc cơ bản sau vào thiết kế.

• Tách mạng của lò và thiết bị đo khỏi mạng văn phòng
• Quyết định rõ có cho phép hệ thống ghi nhận ghi vào bộ điều khiển (thay đổi giá trị cài đặt) hay không, nếu không cho phép thì cài đặt truyền thông ở chế độ chỉ đọc
• Kết nối bảo trì từ xa chỉ mở khi sử dụng, và ghi lại ai đã kết nối khi nào
• Định kỳ kiểm tra thông tin lỗ hổng của các sản phẩm đang dùng và quyết định trước chính sách áp dụng bản vá

Cách nghĩ về chi phí và hoàn vốn (tính toán mô hình)

Từ đây là phần tính toán mô hình. Mọi con số dưới đây đều là số giả định do bài viết này tự đặt ra, không phải mức trung bình ngành, không phải số liệu khảo sát và cũng không phải giá của nhà sản xuất. Khi tự xem xét, hãy thay bằng hồ sơ và báo giá của chính nhà máy mình.

Tiền đề của nhà máy mô hình H

• Nhà máy linh kiện ô tô của Nhật tại Thái Lan, có dây chuyền xử lý nhiệt nội bộ. Có 8 lò (gồm lò thấm carbon và lò ram kiểu mẻ, và lò liên tục)
• Hồ sơ hiện tại là sự pha trộn giữa giấy biểu đồ của máy ghi, file của máy ghi không giấy và báo cáo ngày viết tay
• Nhân viên đảm bảo chất lượng mỗi ngày kiểm tra biểu đồ và file rồi chép vào báo cáo ngày
• Phát sinh công việc tìm và nộp điều kiện lò của các lô cụ thể khi khách hàng hỏi hoặc khi audit

Chi phí ban đầu và chi phí vận hành (giả định)

Tổng chi phí ban đầu là 960,000 + 640,000 + 480,000 + 320,000 = THB 2,400,000. Chi phí vận hành (bảo trì, bản quyền, duy trì server) được đặt là THB 180,000 mỗi năm.

Cách đặt hiệu quả: chỉ so sánh với một thế giới duy nhất

Hiệu quả chỉ được tính bằng phần chênh lệch so với “cùng nhà máy đó trong trường hợp không triển khai hệ thống ghi nhận”. Đối tượng so sánh (kịch bản phản thực tế) là một thế giới duy nhất, nơi sản lượng và nhân sự giống như hiện nay và hồ sơ vẫn là sự pha trộn giữa giấy và file. Hiệu quả được chia thành ba công việc và sự kiện không chồng lấn nhau.

• (1) Công việc chép số liệu hằng ngày: Giả định công việc kiểm tra biểu đồ và file rồi chép vào báo cáo ngày giảm 2 giờ mỗi ngày. 2 giờ × 300 ngày = 600 giờ mỗi năm. Với THB 200 mỗi giờ (giả định), 600 giờ × THB 200 = THB 120,000
• (2) Tìm kiếm hồ sơ khi khách hàng hỏi và khi audit: Giả định có 10 yêu cầu mỗi tháng về việc tìm và nộp điều kiện lò của lô cụ thể, mỗi yêu cầu rút ngắn được 4 giờ. 10 yêu cầu × 12 tháng = 120 yêu cầu mỗi năm, 120 yêu cầu × 4 giờ = 480 giờ mỗi năm. Vì nhân viên đảm bảo chất lượng xử lý nên đặt mức cao hơn là THB 300 mỗi giờ (giả định), 480 giờ × THB 300 = THB 144,000
• (3) Phạm vi khoanh vùng khi có bất thường: Giả định mỗi năm xảy ra 1 lần sự việc phát hiện muộn sai lệch điều kiện lò, cần cách ly và kiểm tra lại sản phẩm. Với hiện trạng chỉ liên kết được theo ngày, mỗi lần tốn THB 600,000, còn nếu liên kết được theo mẻ thì giới hạn ở THB 150,000. Chênh lệch là 600,000 − 150,000 = THB 450,000

Hiệu quả hằng năm là 120,000 + 144,000 + 450,000 = THB 714,000.

• Hiệu quả ròng hằng năm sau khi trừ chi phí vận hành: 714,000 − 180,000 = THB 534,000
• Số năm hoàn vốn đơn giản: 2,400,000 ÷ 534,000 = khoảng 4.5 năm

Khi số lần bất thường thay đổi

(3) là sự việc không biết có xảy ra hay không, nên bài viết tính thêm với các số lần khác nhau.

Trong trường hợp 2 lần/năm, (3) là 450,000 × 2 = THB 900,000.

Bảng này cho thấy việc hoàn vốn của hệ thống ghi nhận hầu như không thể đạt được nếu chỉ dựa vào việc giảm công việc hằng ngày, mà phụ thuộc lớn vào mức độ có thể thu hẹp phạm vi nghi ngờ khi có bất thường. Ở năm không xảy ra bất thường nào, phần giảm công việc chỉ vượt chi phí vận hành một chút. Nói cách khác, khoản đầu tư này mang tính chất “bảo hiểm” rõ rệt, và độ chính xác của liên kết (có thu hẹp được theo mẻ hay không) quyết định phần lớn hiệu quả. Nếu gác liên kết lại và chỉ tiến hành điện tử hóa hồ sơ trước, hiệu quả (3) gần như không phát sinh.

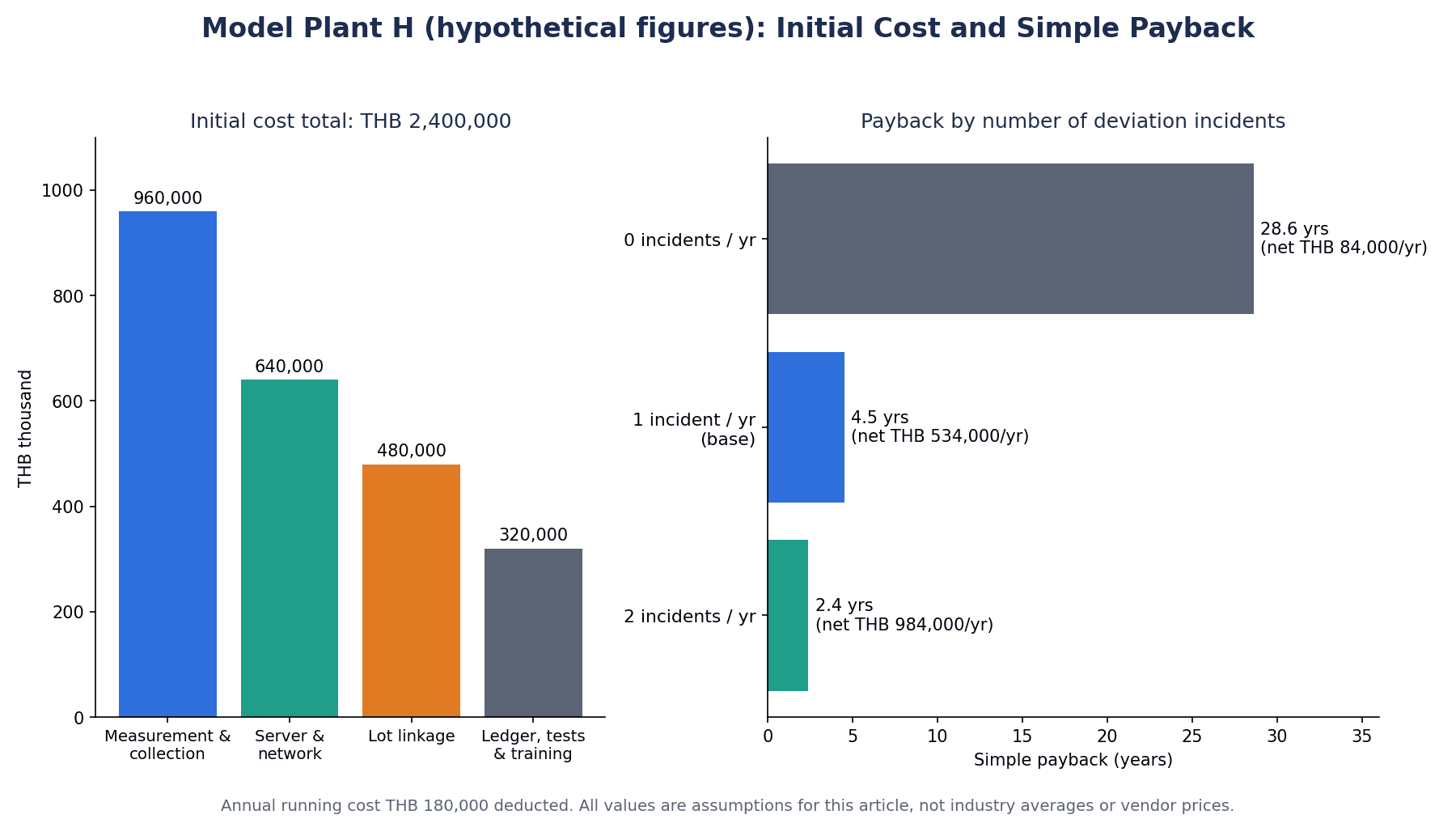

Hình: Tính toán của nhà máy mô hình H. Cơ cấu chi phí ban đầu THB 2,400,000 và so sánh số năm hoàn vốn đơn giản khi bất thường xảy ra 0 lần/năm (khoảng 28.6 năm), 1 lần/năm (khoảng 4.5 năm) và 2 lần/năm (khoảng 2.4 năm). Tất cả đều dựa trên giá trị giả định của bài viết này.

Lưu ý để không tính trùng

• Không để thời gian của (1) và (2) chồng lên nhau: (1) là việc chép số liệu hằng ngày, (2) là việc tìm kiếm để trả lời khách hàng hoặc audit, được đặt như hai công việc riêng. Khi tính thực tế, cần kiểm tra xem cùng một khoảng thời gian của cùng một người phụ trách có bị tính vào cả hai hay không
• Không cộng cả chi phí khoanh vùng của (3) lẫn tổn thất do khiếu nại hay uy tín: (3) chỉ tính chi phí cách ly và kiểm tra lại. Nếu muốn thêm khoản phạt của khách hàng hay ảnh hưởng đến giao dịch, hãy đưa vào trong (3) và chỉ tính một lần
• Không cộng thêm việc “qua được audit” bằng một số tiền khác: Hiệu quả về ứng phó audit đã được tính là thời gian tìm kiếm ở (2). Nếu quy đổi cùng hiệu quả đó thành tiền riêng với tên “đạt audit” thì sẽ bị tính trùng
• Đường cơ sở chỉ là một thế giới duy nhất: (1) đến (3) đều là chênh lệch so với “cùng nhà máy đó, hồ sơ vẫn pha trộn giữa giấy và file”. Những hiệu quả mang theo tiền đề khác, như giảm diện tích lưu trữ giấy, lần này không được đưa vào. Nếu đưa vào, cũng phải tính như chênh lệch so với cùng một đối tượng so sánh

Các mục cần ghi trong RFP hệ thống ghi nhận điều kiện xử lý nhiệt

Khi yêu cầu SIer hoặc nhà sản xuất thiết bị đo báo giá, nếu đưa 12 mục sau vào RFP thì sẽ dễ so sánh các đề xuất và dễ nghiệm thu hơn.

Nếu giao chu kỳ ghi nhận và thời hạn lưu trữ ở mục 3 cho bên đề xuất, mỗi đề xuất sẽ có tiền đề khác nhau và không thể so sánh. Nguyên tắc là bên đặt hàng chịu trách nhiệm xác nhận trong bản gốc các giá trị mà CQI-9 hay khách hàng yêu cầu, và ghi vào RFP.

Những gì cần xác nhận trong FAT/SAT (kiểm tra nghiệm thu tại nhà máy và tại hiện trường)

FAT/SAT ở đây là kiểm tra nghiệm thu của dự án triển khai hệ thống. Vì đây là thứ khác với SAT (System Accuracy Test, kiểm tra độ chính xác của hệ thống đo) của CQI-9, nên trong kế hoạch nội bộ cũng nên viết tách bạch “kiểm tra nghiệm thu tại nhà máy” và “kiểm tra nghiệm thu tại hiện trường” để tránh nhầm lẫn.

Làm căn cứ khi lập kế hoạch tách kiểm tra nghiệm thu thành kiểm tra tại nhà máy và kiểm tra tại hiện trường, có tiêu chuẩn IEC 62381:2024 (phiên bản 3, phát hành ngày 30/7/2024). Tiêu đề là “Automation systems in the process industry – Factory acceptance test (FAT), site acceptance test (SAT), and site integration test (SIT)”, quy định yêu cầu và danh sách kiểm tra cho kiểm tra nghiệm thu tại nhà máy, kiểm tra tích hợp tại nhà máy (FIT, tùy chọn), kiểm tra nghiệm thu tại hiện trường và kiểm tra tích hợp tại hiện trường (SIT), giúp chủ sở hữu, bên mua và nhà cung cấp thống nhất được phạm vi kiểm tra và phân chia trách nhiệm. Đây là tiêu chuẩn cho hệ thống tự động hóa trong ngành công nghiệp quá trình, không phải tiêu chuẩn cho bản thân hệ thống ghi nhận xử lý nhiệt, nhưng cách phân chia kiểm tra và phân chia trách nhiệm là điều đáng tham khảo.

Điểm mấu chốt của kiểm tra nghiệm thu là xác nhận bằng cách “cố ý phá vỡ” 3 điều kiện. Chỉ xem hồ sơ được ghi bình thường là chưa đủ, mà phải thử xem khi bị phá vỡ thì có biết được là đã bị phá vỡ hay không.

Kiểm tra nghiệm thu tại nhà máy (trước khi xuất hàng, hoặc trong môi trường kiểm chứng)

• Đầy đủ hạng mục ghi nhận: Tất cả hạng mục trong danh sách hạng mục ghi nhận của RFP có được ghi với đúng kênh, đúng đơn vị và đúng chu kỳ hay không
• Thử sửa đổi: Khi cố sửa dữ liệu đã lưu, thao tác đó có bị từ chối, hoặc có bị phát hiện là sửa đổi hay không
• Lịch sử thay đổi giá trị cài đặt: Khi thay đổi recipe, người thay đổi, ngày giờ, giá trị trước và sau thay đổi và phê duyệt có được lưu lại hay không
• Tái hiện thiếu dữ liệu đo: Cố ý ngắt truyền thông, sau khi khôi phục thì khoảng được lấp bằng dữ liệu gửi lại từ bộ đệm và khoảng được hiển thị là thiếu dữ liệu có đúng theo đặc tả hay không
• Tham chiếu sổ cái: Mô phỏng trạng thái đã quá hạn hiệu chuẩn hoặc TUS, xem các mẻ trong khoảng thời gian đó có được trích xuất hay không

Kiểm tra nghiệm thu tại hiện trường (sau khi lắp đặt)

• Đối chiếu giá trị trên lò thực: So sánh giá trị của hệ thống ghi nhận với giá trị hiển thị trên thiết bị đo của lò tại cùng thời điểm, xem có khớp hay không
• Đối chiếu thời gian: Đặt cạnh nhau thời gian của máy ghi, bộ điều khiển, server và MES để kiểm tra, xem có nằm trong độ lệch cho phép hay không
• Kiểm tra liên kết xuyên suốt: Cho một lô linh kiện thực tế chạy từ khi nạp lò đến khi ra lò, xem có thể lần một mạch từ lô linh kiện đến mẻ (hoặc cửa sổ thời gian), hồ sơ lò và hồ sơ hiệu chuẩn, SAT (System Accuracy Test), TUS có hiệu lực hay không
• Ranh giới lô ở lò liên tục: Khoảng mà lô trước và lô sau trộn lẫn có được ghi nhận với cách xử lý đúng theo đặc tả hay không
• Mất điện và sụt áp tức thời: Khi ngắt nguồn rồi cấp lại, việc mất hồ sơ và khôi phục có đúng theo đặc tả hay không
• Mô phỏng audit: Nhân viên đảm bảo chất lượng có thể xuất điều kiện lò của lô linh kiện được chỉ định thành biểu mẫu trong thời gian mục tiêu hay không

Bản thân kết quả kiểm tra nghiệm thu trở thành hồ sơ chứng minh tính hợp lệ của hệ thống ghi nhận. Hãy lưu lại quy trình kiểm tra, kết quả và hành động xử lý đối với các hạng mục không đạt, để có thể xuất trình khi bị hỏi về độ tin cậy của hệ thống trong audit của khách hàng.

Những vấn đề riêng của Thái Lan và ASEAN

1. Trường hợp giao việc xử lý nhiệt cho nhà thầu phụ bên ngoài

Tại Thái Lan, cũng có những nhà sản xuất linh kiện thuê công ty chuyên xử lý nhiệt bên ngoài. Khi xét đến việc quản lý chuỗi cung ứng Tier N được nêu là chủ đề ưu tiên trong IATF 16949 phiên bản 2, khả năng truy vết hồ sơ xử lý nhiệt của bên nhận gia công đến mức nào có thể sẽ ngày càng bị đặt câu hỏi nhiều hơn. Ngay cả khi yêu cầu bên nhận gia công triển khai hệ thống ghi nhận, nếu thỏa thuận trước làm điều kiện giao dịch tối thiểu là “có thể nộp, cho từng lô xuất hàng, số mẻ và hồ sơ điều kiện lò, hồ sơ hiệu chuẩn, SAT (System Accuracy Test), TUS có hiệu lực”, thì việc giải trình trong audit của chính công ty cũng dễ dàng hơn.

2. Hiện trường đa ngôn ngữ

Người vận hành lò, nhân viên đảm bảo chất lượng và quản lý người Nhật thường dùng những ngôn ngữ khác nhau. Hãy quyết định ngay ở giai đoạn RFP việc hiển thị nội dung cảnh báo, màn hình nhập hành động xử lý và tên các mục trong biểu mẫu bằng tiếng Thái, tiếng Nhật hay tiếng Anh. Nếu việc nhập hành động xử lý chỉ là mô tả tự do, số người có thể đọc lại về sau sẽ bị hạn chế. Một cách làm là chuyển các hành động xử lý thường gặp thành dạng lựa chọn, phần bổ sung thì mô tả tự do.

3. Chuẩn bị cho mất điện và sụt áp tức thời

Mất điện và sụt áp tức thời ảnh hưởng đến cả việc thiếu dữ liệu ghi nhận lẫn cách xử lý sản phẩm trong lò. Ngoài việc chuẩn bị nguồn điện cho máy ghi, nguồn điện liên tục (UPS) cho server và cơ chế gửi lại sau khi có điện trở lại, hãy quyết định trước quy trình lưu lại “cách xử lý các mẻ nằm trong lò trong lúc mất điện” như một hồ sơ xử lý. Nếu đã mô phỏng mất điện trong kiểm tra nghiệm thu tại hiện trường, mức độ lúng túng khi xảy ra thực tế sẽ khác hẳn.

4. Audit của khách hàng và CSR

Yêu cầu của CQI-9 trong nhiều trường hợp đến thông qua CSR của OEM. Vì CSR được cập nhật liên tục, hãy quyết định trước cả quy trình (đề nghị thay đổi, phê duyệt, kiểm chứng) để thay đổi cài đặt của hệ thống ghi nhận khi yêu cầu về hạng mục ghi nhận hay thời hạn lưu trữ thay đổi.

5. Đào tạo CQI-9 bằng tiếng Thái

Như một phương tiện để phổ biến hiểu biết về CQI-9 đến hiện trường, tại Thái Lan cũng có các khóa đào tạo bằng tiếng Thái. Chẳng hạn, trang tiếng Thái của LRQA giới thiệu khóa đào tạo CQI-9 đề cập đến các bảng quy trình như thấm carbon, thấm nitơ, tôi cao tần, nhiệt luyện nhôm, Job Audit (audit liên tục sản phẩm và quy trình) và cách tiếp cận theo quá trình trong audit IATF 16949. Nếu người phụ trách tại hiện trường hiểu cách nghĩ của bảng quy trình trước khi triển khai hệ thống ghi nhận, việc kiểm kê hạng mục ghi nhận sẽ dễ tiến hành hơn.

Câu hỏi thường gặp

CQI-9 là gì?

CQI-9 “Special Process: Heat Treat System Assessment” là tài liệu đánh giá hệ thống xử lý nhiệt do AIAG phát hành. Các tổ chức sản xuất linh kiện ô tô sản xuất hàng loạt và linh kiện thay thế (service parts) sử dụng tài liệu này để tự đánh giá tình trạng quản lý xử lý nhiệt của mình. Tại thời điểm 9/10/2026, phiên bản hiện hành là phiên bản 4 (năm 2020), và được thông báo là đang sửa đổi (theo thông tin của đại lý bán hàng). Tài liệu gồm mẫu đánh giá hệ thống xử lý nhiệt (HTSA), các yêu cầu về pyrometry và các bảng quy trình theo từng công đoạn.

Chi phí của hệ thống ghi nhận điều kiện gia công khoảng bao nhiêu?

Chi phí thay đổi lớn tùy theo số lò, có tận dụng được thiết bị đo hiện có hay không, tự động hóa liên kết lô đến mức nào và có liên kết với MES hay không. Trong tính toán mô hình của bài viết này, với nhà máy có 8 lò, chi phí ban đầu được đặt tạm là THB 2,400,000 và chi phí vận hành là THB 180,000 mỗi năm, nhưng đây không phải mức trung bình ngành hay giá của nhà sản xuất. Số năm hoàn vốn phụ thuộc lớn vào mức độ thu hẹp được phạm vi khoanh vùng khi có bất thường, và trong tính toán đã dao động từ khoảng 2.4 năm đến khoảng 28.6 năm. Hãy tính lại bằng báo giá và hồ sơ của chính nhà máy mình.

Chỉ dùng máy ghi không giấy có đủ không?

Việc điện tử hóa hồ sơ và một phần chống sửa đổi có khi được đáp ứng bằng máy ghi không giấy. Tuy nhiên, vẫn còn những vấn đề: hồ sơ phân tán theo từng lò, về cơ bản không có liên kết với lô sản phẩm, và không truy xuất được ở cùng một nơi với sổ cái hiệu chuẩn, SAT, TUS. Với nhà máy ít lò và ít câu hỏi khi audit, có khi chỉ cần bổ sung sổ cái liên kết bên cạnh máy ghi là đủ. Hãy phán đoán dựa trên việc điều kiện nào trong 3 điều kiện đang bị thiếu.

TUS và SAT khác nhau thế nào?

TUS (Temperature Uniformity Survey, khảo sát độ đồng đều nhiệt độ trong lò) là phép đo xác nhận nhiệt độ trong không gian làm việc của lò có đồng đều trong phạm vi yêu cầu hay không. SAT (System Accuracy Test, kiểm tra độ chính xác của hệ thống đo) là phép kiểm tra xác nhận toàn bộ hệ thống đo gồm cặp nhiệt điện, dây dẫn và thiết bị đo có cho giá trị đúng hay không. Có thể dễ phân biệt hơn nếu nghĩ rằng cái trước xem “độ phân tán nhiệt độ trong lò”, còn cái sau xem “độ đúng của cách đo nhiệt độ”. Lưu ý rằng đây là thứ khác với SAT (Site Acceptance Test, kiểm tra nghiệm thu tại hiện trường) dùng trong nghiệm thu khi triển khai hệ thống.

Nếu điện tử hóa việc ghi nhiệt độ lò nhiệt luyện thì việc tuân thủ CQI-9 có hoàn tất không?

Không. Điện tử hóa chỉ hỗ trợ một phần của tính toàn vẹn dữ liệu trong 3 điều kiện. Cần thêm việc hệ thống đo được hiệu chuẩn, thực hiện SAT, TUS theo tần suất và dung sai mà CQI-9 quy định, việc hồ sơ được liên kết với lô sản phẩm, và hơn nữa là đáp ứng các hạng mục quản lý khác mà đánh giá CQI-9 yêu cầu. Cách nhìn thực tế là coi điện tử hóa như nền tảng cho những việc đó.

Nên bắt đầu từ đâu?

Bắt đầu từ việc kiểm kê hạng mục ghi nhận theo từng lò và từng công đoạn. Xác nhận trong bản gốc bảng quy trình CQI-9 tương ứng và yêu cầu của khách hàng, rồi lập danh sách “lò × công đoạn × hạng mục ghi nhận”. Tiếp theo, chọn 1 lò đại diện, thử ở quy mô nhỏ từ đo đến liên kết và tìm kiếm, rồi mới mở rộng ra toàn bộ các lò; đây là cách tiến hành ít phải làm lại.

Tổng kết

Hồ sơ điều kiện xử lý nhiệt, nếu chỉ lưu nhiệt độ dưới dạng dữ liệu điện tử, sẽ không trở thành bằng chứng đứng vững trước audit và khiếu nại. Hồ sơ đến từ một hệ thống đo đúng (pyrometry), không bị sửa đổi và không bị thiếu (tính toàn vẹn dữ liệu), và có thể nói chắc chắn thuộc về lô sản phẩm nào (liên kết). Chỉ khi hội đủ 3 điều kiện này mới có thể nói “điều kiện lò của lô này đã đúng”.

CQI-9 hiện hành là phiên bản 4 (năm 2020) và được cho là đang sửa đổi. IATF 16949 phiên bản 2 cũng dự kiến phát hành vào khoảng giữa năm 2027, với quản lý chuỗi cung ứng Tier N được nêu là chủ đề ưu tiên. Tại Thái Lan, thảo luận về việc dùng chính sách thuế để đánh giá giá trị gia tăng của linh kiện nội địa đang tiến triển, và có thể cho rằng tầm quan trọng của khả năng chứng minh chất lượng bằng hồ sơ đối với các nhà sản xuất linh kiện sẽ ngày càng tăng.

Việc triển khai được tiến hành theo thứ tự: kiểm kê hạng mục ghi nhận, lập sổ cái cho hệ thống đo, thiết kế tính toàn vẹn dữ liệu, thiết kế liên kết lô, rồi đến RFP và kiểm tra nghiệm thu. Vì hiệu quả chi phí phụ thuộc lớn vào mức độ có thể thu hẹp phạm vi nghi ngờ khi có bất thường, điểm mấu chốt là không gác lại việc liên kết. Và trong kiểm tra nghiệm thu, hãy cố ý phá vỡ 3 điều kiện và xác nhận từng điều kiện xem có biết được là đã bị phá vỡ hay không.

Ngay từ giai đoạn đầu như kiểm kê hạng mục ghi nhận, xác nhận khả năng tận dụng máy ghi và bộ điều khiển hiện có, hay xây dựng RFP và tiêu chí nghiệm thu, quý vị đều có thể trao đổi với TOMAS TECH. Chúng tôi sẽ cùng quý vị sắp xếp nên bắt đầu từ đâu, phù hợp với thực tế của hiện trường xử lý nhiệt tại Thái Lan nơi giấy biểu đồ, file và báo cáo ngày còn pha trộn. Vui lòng liên hệ qua biểu mẫu này.

Tài liệu tham khảo

• AIAG: Thông báo mở bán CQI-9 phiên bản 4 (11/6/2020)
• AIAG: Giới thiệu bài phân tích về CQI-9 phiên bản 4 (2020)
• AIAG: Nhóm công tác Heat Treat System Assessment
• Technické normy: Tình trạng bán và kế hoạch sửa đổi CQI-9 phiên bản 4
• LRQA Thái Lan: Khóa đào tạo CQI-9 Heat Treat System Assessment
• SAE: AMS2750H Pyrometry (15/7/2024)
• Thermal Processing: Bài giải thích về SAT trong AMS2750F (15/9/2020)
• Yokogawa Electric: Giải pháp cho xử lý nhiệt
• NIST: SP 800-82 Rev. 3 Guide to Operational Technology (OT) Security (9/2023)
• WaterISAC: Tổng hợp khuyến cáo CISA ICS (3/9/2026)
• IATF: Thông báo về tình trạng IATF 16949 phiên bản 2 (7/2026)
• IATF: Stakeholder Communiqué SC-2026-005 (PDF, 7/2026)
• IATF Global Oversight: Tin tức (cập nhật CSR của Ford ngày 30/6/2026, cập nhật tóm tắt CSR của Stellantis ngày 28/8/2026 và 11/9/2026)
• IEC: IEC 62381:2024 (30/7/2024)
• Capital.com: Sản lượng ô tô tháng 8 của Thái Lan và dự báo cả năm của FTI (28/9/2026)
• Trading Economics: Doanh số ô tô của Thái Lan (28/9/2026)
• BOI: Thông cáo báo chí về Ủy ban Chính sách EV Quốc gia và tái cấu trúc thuế tiêu thụ đặc biệt (10/9/2026)
• Nation Thailand: Đề xuất nâng thuế tiêu thụ đặc biệt đối với EV (9/9/2026)
• Krungsri Research: Triển vọng ngành linh kiện ô tô Thái Lan 2026-2028 (7/5/2026)
