Chi tiết nhỏ đi qua nhưng hệ thống đếm thiếu, chai trong suốt cho tín hiệu lúc có lúc không, hoặc khu vực cạnh băng tải không đủ chỗ cho cảm biến thông thường. Cảm biến sợi quang có thể giải quyết những tình huống đó, nhưng chỉ chọn một đầu dò nhỏ là chưa đủ. Phương pháp phát hiện, đầu sợi quang, bộ khuếch đại, chế độ đáp ứng, gá lắp, đấu dây và điều kiện thử nghiệm phải được thiết kế cùng nhau. Hướng dẫn này giúp nhóm mua hàng, kỹ thuật và bảo trì tại nhà máy lập yêu cầu báo giá có thể so sánh và tiêu chí nghiệm thu rõ ràng.
Cảm biến quang sợi tách mạch điện của bộ khuếch đại khỏi sợi dẫn ánh sáng tới vị trí phát hiện. Đầu dò nhỏ có thể đặt trong không gian hẹp hoặc điều kiện khắc nghiệt, còn bộ khuếch đại ở nơi dễ thao tác. Điều này không có nghĩa mọi loại sợi đều chịu nhiệt, chịu hóa chất hay phát hiện được mọi vật trong suốt. Nhiệt độ, bán kính uốn tối thiểu, khoảng cách phát hiện và khả năng tương thích với bộ khuếch đại phụ thuộc mã sản phẩm và điều kiện cụ thể. ifm giải thích cấu trúc hai phần này.
Nếu đang so sánh các họ cảm biến, hãy xem hướng dẫn chọn cảm biến quang điện. Bài viết này đi tiếp vào việc chốt cấu hình sợi quang. Khi cần xác định cả phạm vi máy và điều khiển, tham khảo hướng dẫn đặt hàng hệ thống FA.
Xác định quyết định cần đưa ra trước khi tìm mã hàng
Ghi rõ cần phát hiện vật nào, ở vị trí nào, và tín hiệu phải sẵn sàng khi nào. “Phát hiện chai trong suốt” chưa đủ: chai rỗng hay đầy, có nhãn hay không, có nghiêng không, cần kiểm tra chai, nắp hay mức chất lỏng? Lấy mẫu khó nhất trong sản xuất: kích thước nhỏ, màu tối, bóng, trong suốt, và bề mặt có bẩn sau một chu kỳ vệ sinh. Ghi tốc độ băng tải, đổi mã hàng, ánh sáng môi trường, hóa chất vệ sinh, rung động, và lối tiếp cận để bảo trì.
Chức năng đầu ra cũng quan trọng. Kiểm tra có/không, định vị, đếm sản phẩm và phát hiện kẹt có mức trễ và sai số cho phép khác nhau. Bỏ sót một xung đếm có thể làm sai số liệu sản xuất dù máy vẫn chạy. Phải đưa bộ lọc đầu vào PLC, phát hiện cạnh xung và bộ hẹn giờ vào sơ đồ tín hiệu. “Vật nhỏ nhất có thể phát hiện” trong catalogue không bảo đảm cả hệ thống PLC đếm đủ.
Gói dữ liệu đầu vào gửi nhà cung cấp nên gồm kích thước, vật liệu, màu, độ bóng, độ trong, hướng phát hiện, khoảng cách thực, không gian gá, nhiệt độ, dầu, hóa chất, độ ẩm, đoạn cáp chuyển động, điện áp và kiểu đầu vào điều khiển, nhịp sản xuất, chu kỳ vệ sinh. Thiếu dữ liệu này, báo giá cảm biến rẻ có thể dẫn đến sửa gá và đi dây tốn kém về sau.
Chọn thu phát đối diện hay phản xạ
Loại thu phát đối diện (through-beam) đặt đầu phát và đầu thu ở hai phía vật, phát hiện sự thay đổi khi vật chắn chùm sáng. Nếu có thể gá hai phía, đây là ứng viên tốt cho chi tiết nhỏ đi qua. Vật trong suốt vẫn cần thử vì chênh lệch ánh sáng có thể ít. Loại phản xạ (reflective) phát và nhận từ một phía, thích hợp khi phía đối diện không thể tiếp cận, nhưng chịu ảnh hưởng nhiều hơn từ màu sắc, độ bóng, góc của vật và nền phía sau.
Chân linh kiện sát nhau, mép màng, kính hoặc mực chất lỏng có thể cần đầu có chùm sáng hẹp, khe quang, thấu kính hoặc đầu chuyên dụng. Cụm từ “phát hiện vật trong suốt” không bao trùm mọi loại nhựa, độ dày, độ cong và phông nền. Danh mục E32 của OMRON công bố đường kính trục quang, bán kính uốn và khoảng cách theo đầu, bộ khuếch đại và chế độ. Không thể quyết định bằng một con số khoảng cách tối đa.
| Tiêu chí | Thu phát đối diện | Phản xạ |
|---|---|---|
| Không gian lắp | Cần tiếp cận hai phía | Thường chỉ một phía |
| Ứng dụng | Vật đi qua, chi tiết nhỏ, định vị | Kiểm tra có/không khi khó tiếp cận mặt sau |
| Cần kiểm tra | Lệch trục, dây hai phía, bụi bẩn | Nền, màu, độ bóng, góc |
| Vật trong suốt | Đo chênh lệch khi chắn sáng thực tế | Đo ánh sáng phản hồi so với nền |
Đây là so sánh nguyên lý, không phải cam kết hiệu năng cho một mã hàng. Nếu lắp thêm gá nhỏ ở phía đối diện được, loại thu phát đối diện đôi khi có chi phí vòng đời thấp hơn giải pháp phản xạ phải chỉnh nhiều lần. Kiểm tra cả khả năng căn chỉnh và vệ sinh khi nắp che máy đóng.
Chọn đầu sợi quang qua bốn bước
Bước một là hình dạng đầu. Đầu ren thuận tiện cố định và tái lập vị trí; đầu trụ hoặc đầu dẹt phù hợp các khe hẹp khác nhau. Kiểm tra trên CAD cả đai ốc, gá, khoảng hở dụng cụ, hướng cáp ra và quỹ đạo sản phẩm. Một đầu dò vừa chỗ lắp có thể vẫn không thay được khi hỏng.
Bước hai là điều kiện quang học với đúng bộ khuếch đại và chế độ. Khoảng cách công bố thay đổi theo chiều dài sợi, thấu kính, vật mẫu và tốc độ đáp ứng. Dữ liệu E32 cho thấy cùng một đầu nhưng khoảng cách khác nhau khi dùng E3X-ZV hay E3NX-FA và các chế độ khác nhau. Đo độ tách giữa giá trị ánh sáng của sản phẩm hợp lệ khó nhất với nền trống hoặc sản phẩm loại bỏ tại khoảng cách thực. Các đầu đặt sát nhau phải kiểm tra nhiễu lẫn nhau.
Bước ba là môi trường. Nhiệt, chất tẩy, dầu, hơi ngưng tụ, bụi và rung đòi hỏi xem riêng vật liệu đầu, vỏ cáp và cấp bảo vệ. ifm liệt kê một số dòng sợi có bán kính uốn tối thiểu 1 mm, tới một triệu chu kỳ uốn, và lựa chọn chịu tới 290°C. Đây là thông số của những lựa chọn sản phẩm cụ thể, không phải mức chung cho mọi cảm biến sợi quang.
Bước bốn là chiều dài và đường đi cáp. Đặt bộ khuếch đại trong tủ dễ bảo trì làm tăng chiều dài và số vị trí uốn. Uốn dưới giới hạn, xoắn ở khớp chuyển động, hoặc cọ vào mép kim loại có thể giảm ánh sáng hay làm đứt sợi. Kiểm tra mẫu đó có được cắt tại hiện trường không, cần dụng cụ nào, và có sẵn cáp thay thế đúng chiều dài tại địa phương không.
Chọn bộ khuếch đại theo tốc độ và biên độ tín hiệu

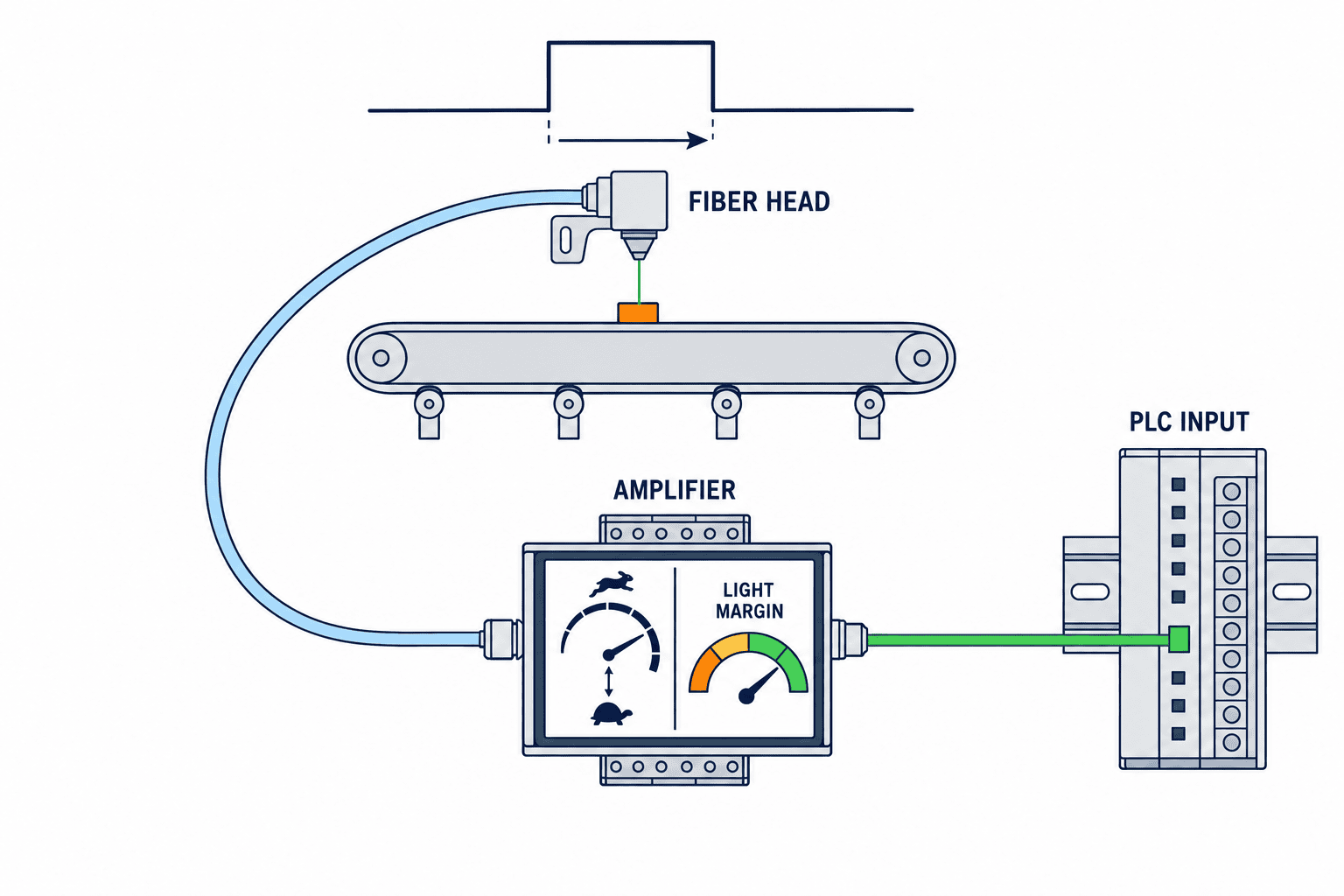

Bộ khuếch đại đánh giá ánh sáng nhận, đặt ngưỡng, chọn chế độ và phát tín hiệu tới PLC. So sánh đầu tương thích, thời gian đáp ứng, biên độ ánh sáng, ngõ ra NPN/PNP, màn hình, sao lưu tham số và quy trình thay thế. Nếu PLC hiện hữu cần NPN thì một bộ khuếch đại PNP không thể thay trực tiếp dù đầu quang lắp vừa.
Chế độ nhanh nhất không đương nhiên tốt nhất. Tốc độ có thể đánh đổi khoảng cách hoặc dự trữ ánh sáng. Tài liệu OCF của ifm cho ví dụ theo sản phẩm: HIGH SPEED 25 µs, FAST 50 µs, STANDARD 250 µs, FINE 1.000 µs, POWER 4.000 µs và HIGH POWER 12.500 µs. Panasonic FX-500 công bố H-SP không quá 25 µs, FAST không quá 60 µs, STD không quá 250 µs cho dòng đó. Đừng ghép thời gian nhanh nhất và khoảng cách lớn nhất trên hai điều kiện khác nhau thành một yêu cầu nếu chưa xác minh cùng đầu, chế độ và vật mẫu.
Màn hình giá trị ánh sáng giúp so sánh trạng thái sạch, bẩn, có vật và không có vật. Nếu cần chẩn đoán IO-Link hoặc chỉnh tham số từ xa, đưa master, dây, điểm dữ liệu PLC và công tích hợp vào báo giá. Tính năng trên catalogue chỉ hữu ích khi dữ liệu đi vào quy trình bảo trì.
Tính thời gian vật cắt chùm sáng
Tốc độ băng tải không đủ để chọn thời gian đáp ứng. Lấy chiều rộng hiệu dụng nhỏ nhất của vật tại đường sáng chia cho tốc độ chuyển động. Ví dụ hình học: chiều rộng 2 mm ở tốc độ 1 m/s tạo thời gian chắn sáng khoảng 2 ms. Đây không phải bảo đảm hoạt động; kích thước điểm sáng, rung, chu kỳ quét PLC, bộ lọc ngõ vào và thời gian giữ ngõ ra đều ảnh hưởng. Đo xung thực trên máy.
Đếm sản phẩm còn cần thời gian OFF đủ giữa hai vật. Cảm biến có thể nhìn thấy từng vật nhưng PLC gộp hai xung thành một. Dừng, đảo chiều hoặc rung bật có thể đếm hai lần. Ghi rõ cách xử lý cạnh xung, hướng băng tải, điều kiện encoder và hành vi khi khởi động lại. Nếu chuyển sang chế độ nhanh để bắt xung ngắn, phải đo lại biên độ tín hiệu khi đầu có bụi.

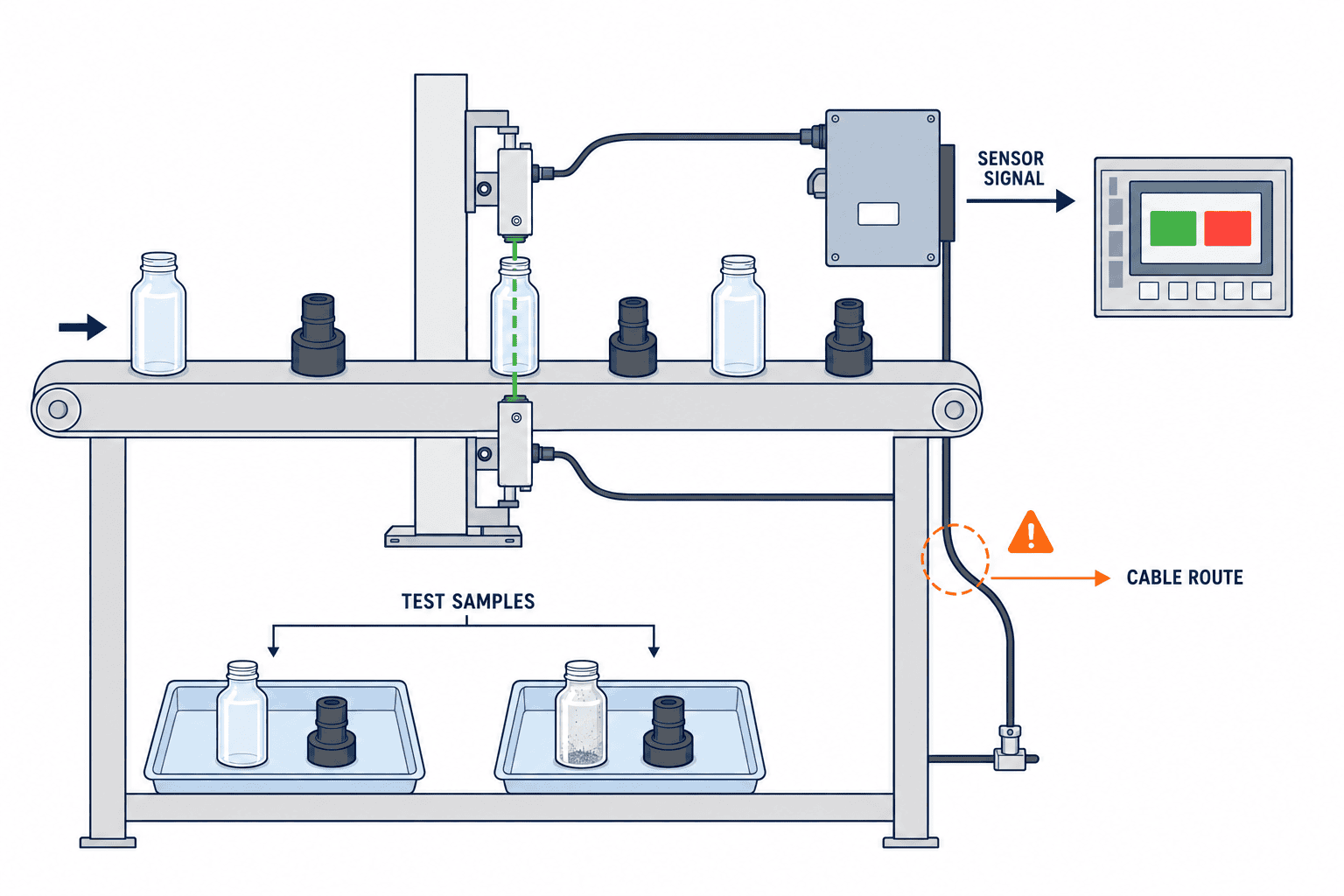

Vật trong suốt cần bộ mẫu biến thiên thực tế. Nhãn, chất lỏng, độ dày thành, đường hàn khuôn, giọt nước và hơi ngưng tụ làm thay đổi truyền hoặc phản xạ ánh sáng. Thử chai rỗng và đầy, trong và có màu, khô và ướt, nhiều lô sản xuất. Gợi ý ứng dụng từ nhà sản xuất giúp lọc ứng viên; thử nghiệm tại nhà máy quyết định nghiệm thu.
Lập bảng bảy cột để so sánh báo giá
Các cột gồm “ứng dụng và dạng lỗi”, “đầu quang”, “bộ khuếch đại và chế độ”, “gá cơ khí”, “kết nối điện”, “xác nhận kết quả”, “phụ tùng và bảo trì”. Yêu cầu mã đầu và bộ khuếch đại theo cặp, chiều dài sợi, kiểu ngõ ra, phụ kiện, gá, thời gian giao và nguồn phụ tùng tại địa phương. Danh sách mã và giá không đủ để biết có phù hợp sản xuất không.
| Hạng mục yêu cầu | Bằng chứng cần có | Rủi ro nếu bỏ qua |
|---|---|---|
| Vật và tình trạng khó nhất | Mẫu, ảnh, kích thước, bề mặt, tư thế | Mẫu demo đạt, sản xuất lỗi |
| Phương pháp và vị trí | Bản vẽ đường sáng, khoảng cách, mặt gá | Phải thiết kế lại gá |
| Đầu và bộ khuếch đại | Mã cặp, chế độ, bảng tương thích, mã dự phòng | Linh kiện không dùng cùng nhau |
| Điều khiển | Nguồn, NPN/PNP, ngõ vào PLC, lọc | Mất hoặc đảo tín hiệu |
| Môi trường | Nhiệt, hóa chất, uốn, vệ sinh | Hỏng sớm hoặc giảm ánh sáng |
| Nghiệm thu | Mẫu đạt/loại, thời gian, dữ liệu tín hiệu | Bất đồng về “đã phát hiện” |
KEYENCE giới thiệu các lựa chọn thu phát đối diện, phản xạ qua gương, phản xạ khuếch tán và đầu chịu môi trường. Vì vậy hãy yêu cầu cấu hình theo ứng dụng, không chỉ giá của “một bộ cảm biến”. So sánh tổng chi phí gá, tủ, dây, căn chỉnh, phụ tùng và thời gian phục hồi. Đầu rẻ nhưng khó căn lại sau mỗi lần thay có thể gây tốn kém hơn. Bộ khuếch đại nhiều dữ liệu nhưng không ai dùng cũng khó tạo giá trị.
Gá lắp, dạy mẫu và vệ sinh phải giữ biên độ an toàn
Nhiều sự cố hiện trường bắt nguồn từ lắp đặt. Đầu trên gá mỏng vươn dài sẽ rung. Loại thu phát đối diện cần có cơ cấu chỉnh trục và khóa vị trí. Loại phản xạ phải xét góc đối với vật bóng và nền. Bảo vệ khỏi va chạm nhưng vẫn cho phép vệ sinh.
Không dạy từ một mẫu tốt duy nhất. Ghi ánh sáng của sản phẩm tốt, sản phẩm loại, nền trống, biến thể khó nhất và đầu bẩn hợp lý. Xác nhận các phân bố không chồng lên nhau và ngưỡng còn khoảng dự phòng. Dạy hai điểm giúp thiết lập ban đầu chứ không kiểm tra hết biến thiên. Hướng dẫn ifm mô tả đăng ký trạng thái có và không có vật.
Khi ánh sáng nhận giảm dần, kiểm tra mặt quang, cáp, gá và ánh sáng môi trường trước khi hạ ngưỡng liên tục; hạ ngưỡng quá mức có thể nhận nhầm nền. Lưu ảnh lắp, giá trị ban đầu, chế độ và tham số để người bảo trì tiếp theo phục hồi đúng trạng thái.
FAT và SAT phải chứng minh vận hành thực tế
FAT xác minh tại bên chế tạo máy; SAT xác minh với vật, tốc độ và môi trường thực ở nhà máy. Biên bản ghi mã và lô vật, tư thế, tốc độ, chế độ khuếch đại, ngưỡng, ánh sáng nhận, thời gian thử, số lần báo nhầm và bỏ sót. Chốt tiêu chí đạt từ mức lỗi khách hàng chấp nhận và điều kiện chạy. Không có một số chu kỳ cố định bảo đảm mọi ứng dụng.
FAT kiểm tra mọi nhóm mẫu, chạy rỗng, nền và đổi công thức. SAT thêm rung, thay đổi ánh sáng, vệ sinh, chạy dài và các cảm biến gần hoạt động đồng thời. Xác minh đội bảo trì địa phương đọc được giá trị, tìm được phụ tùng và hiểu hướng dẫn tại tủ. Nếu ngõ ra cảm biến đúng nhưng PLC đếm thiếu, kiểm tra bộ lọc, scan và dây trước khi đổi nguyên lý quang. Nếu hiển thị bộ khuếch đại dao động, kiểm tra ánh sáng, nền, nhiễu, gá và cáp trước.
Ba tình huống ứng dụng
Đếm chân kim loại nhỏ: Đo chiều rộng nhỏ nhất và khoảng cách nhỏ nhất giữa các chân. Nếu gá được hai phía, thử đầu thu phát đối diện chùm hẹp. Kiểm tra cả thời gian ON và OFF ở tốc độ cao nhất. Chân rung có thể cắt đường sáng hai lần; ghi riêng kết quả quang và kết quả đếm PLC.
Kiểm tra hộp nhựa trong từ một phía: Xem xét đầu phản xạ hoặc loại dành cho vật trong. Thử hộp rỗng, đầy, dán nhãn, ướt, nghiêng từ nhiều lô. Nền kim loại và nền nhựa đen cho ánh sáng trả về khác nhau. “Có hộp” và “có chất lỏng trong hộp” là hai yêu cầu riêng.
Cảm nhận gần công đoạn nóng: Có thể đặt bộ khuếch đại ngoài vùng nóng, nhưng đầu và vỏ sợi vẫn cần đúng định mức. Đo nhiệt độ khi máy đã ổn định, kiểm tra cáp chạm kim loại nóng hay bị kéo khi cửa mở. Không coi đầu tiêu chuẩn tương đương đầu chịu nhiệt chuyên dụng.
Quy trình đo biên độ phát hiện có thể lặp lại
Đừng chỉ báo cáo “phát hiện được” hoặc “không phát hiện được”. Đọc giá trị ánh sáng nhận trên bộ khuếch đại trong cùng điều kiện. Trước hết, cho nền trống chạy nhiều lần với đầu mới sạch và ghi độ dao động. Sau đó cho từng biến thể sản phẩm, từng lô và từng tư thế được phép đi qua; ghi mẫu hợp lệ khó nhất. Thang hiển thị của các hãng có thể khác nhau, vì vậy đánh giá độ tách giữa vật tốt và nền trên cùng một bộ khuếch đại. Lưu ngưỡng đã đặt và khoảng cách của nó tới cả hai nhóm giá trị.
Tăng độ khó từng điều kiện một: tốc độ tối đa thực, ánh sáng ban ngày và ban đêm, cảm biến gần cùng chạy, vật nghiêng trong dung sai, và bẩn tương đương cuối chu kỳ vệ sinh. Thay đổi tất cả cùng lúc sẽ che mất nguyên nhân. Chai trong suốt chỉ lệch một chút đã khiến tia đi qua mặt cong hoặc đường hàn khuôn khác. Nếu giá trị xấu nhất tiến gần ngưỡng, so sánh lại phương pháp hoặc vị trí gá trước khi chỉ dạy lại ngưỡng cũ.
Giá trị này cũng giúp tách lỗi quang khỏi lỗi điều khiển. Nếu màn hình bộ khuếch đại ổn định, đèn ngõ ra đúng nhưng PLC đếm thiếu, kiểm tra nguồn, tiếp địa, NPN/PNP, bộ lọc đầu vào, nhiễu và chu kỳ quét PLC. Nếu ánh sáng của vật và nền chồng lên nhau, sửa chương trình PLC không thể tăng độ tách vật lý. Ghi rõ sự phân biệt biến mất ở tầng nào để ca sau không lặp lại thao tác sai.
Một phiếu điều kiện chung cho mọi yêu cầu báo giá
Người chế tạo máy và nhà cung cấp cảm biến phải trả lời cùng một phiên bản yêu cầu. Gửi một phiếu kiểm soát phiên bản có mô tả công đoạn, ảnh sản phẩm thật, tốc độ tối đa, khoảng cách tối thiểu giữa sản phẩm, bản vẽ điểm phát hiện, phần cứng gần đó, mặt có thể gá, nhiệt độ, hóa chất vệ sinh, I/O và hậu quả của lỗi. Với vật trong suốt, tách riêng loại nhựa, độ dày, màu, chất chứa, nhãn và trạng thái ướt. Đánh dấu mẫu là nguyên mẫu hay hàng sản xuất. Nếu chưa có dữ liệu biến thiên sản xuất, yêu cầu đánh giá lại tại nhà máy.
Yêu cầu bên chào giải thích phương pháp đề xuất, phương pháp đã loại, và lý do. Phương án phản xạ cần cho thấy cách xử lý nền và biên độ ánh sáng; phương án thu phát đối diện cần chỉ cả hai điểm gá, cách căn chỉnh và vệ sinh. Ghi chính xác bộ khuếch đại, kiểu ngõ ra, chế độ, cách đặt và khôi phục sau khi thay. Nếu không, đầu nối, gá và bộ khuếch đại dự phòng có thể bị bỏ khỏi báo giá. Chuyển lời hứa “dùng được với vật thật” thành phép thử đã thống nhất: loại mẫu, số lần, tốc độ, ánh sáng, khoảng cách, và cách ghi báo nhầm/bỏ sót. Chỉ rõ ai được chỉnh ngưỡng và ai phải thử lại tất cả biến thể sau chỉnh.
Thiết kế phụ tùng và thao tác thay thế trước nghiệm thu
Đánh dấu vị trí đầu cũ, tháo ra, lắp đầu mới, khôi phục tham số bộ khuếch đại và thử vật khó nhất cùng nền trống. Ghi dụng cụ, thời gian và người được phép căn lại. Trên dây chuyền nhiều sản phẩm, chỉ một công thức chạy được chưa đủ xác nhận sửa xong. Quyết định dự trữ cả đầu và bộ khuếch đại theo tổn thất khi dừng, mức phơi nhiễm hỏng và thời gian mua tại địa phương. Linh kiện kho có hình giống nhau có thể khác đặc tính quang hoặc kết nối.
Nếu cắt sợi tại hiện trường, kỹ thuật viên cần biết dụng cụ, cách cắt và cách lắp đúng. Lưu hướng đầu, trục sáng, đường uốn, ảnh lắp và tham số theo mã máy cùng bản vẽ điện. Nếu ánh sáng sau thay lệch đáng kể so với biên bản nghiệm thu đầu tiên, tìm nguyên nhân trước khi chạy sản xuất.
Thử riêng từng loại vật khó
Nhựa đen, kim loại bóng gương và nhựa trong gặp ba cơ chế khác nhau. Nhựa đen có thể trả về ít ánh sáng; thử lô tối nhất với phương pháp phản xạ. Kim loại bóng có thể trả sáng mạnh ở một góc nhưng yếu ở góc khác; ghi dải tư thế được phép. Nhựa trong phụ thuộc mặt cong, đường hàn, chất chứa và nền. Đừng gộp là “khó phát hiện”; phân loại liệu ánh sáng giảm, vật và nền không còn phân biệt được, hay các số đo tản rộng. Chọn phương pháp và góc gá theo đúng nguyên nhân.
Khe hở dẫn hướng, băng tải chạy lệch và rung làm vị trí sản phẩm thay đổi. Thử trái, phải, cao, thấp và xoay đến giới hạn được phép, không chỉ trung tâm. Ở biên, tia có thể đi qua lỗ hoặc rãnh thay vì vật liệu. Dời trục sáng tới vùng luôn có vật liệu thường ổn định hơn tăng độ nhạy. Ghi kích thước vị trí trên bản vẽ và đánh giá lại khi thay dẫn hướng. “Nền” có thể là nắp che, khung kim loại, dây băng, sản phẩm lân cận hoặc tay người vận hành. Mở cửa máy cũng có thể đổi nền. Tấm chắn đen, đổi góc hay chuyển sang thu phát đối diện có thể giúp, nhưng phần thêm vào cũng phải dễ vệ sinh và thay. Thử mọi trạng thái máy bình thường không có sản phẩm để xác nhận không báo nhầm.
Xác định ranh giới cảm biến và điều khiển dây chuyền
Tín hiệu ON/OFF đúng chưa chứng minh dây chuyền dừng, đếm và lưu đúng. Theo tín hiệu từ điện áp ở cọc PLC, đáp ứng ngõ vào, bộ hẹn giờ chương trình, tên báo lỗi trên HMI tới sự kiện đưa vào hệ thống sản xuất. Nếu một lần đi qua tạo hai bản ghi, logic đảo chiều hoặc khởi động lại có thể là nguyên nhân thay vì đường sáng. Nếu PLC nhận đúng mà HMI không chỉ đầu nào phản ứng, bảo trì sẽ chậm tìm lỗi.
Ghi rõ ai quyết định vị trí đầu, làm gá, đặt bộ khuếch đại, sửa ngõ vào PLC, lập biên bản FAT/SAT, và ký nghiệm thu. Điều này đặc biệt cần khi đại lý cảm biến, bên chế tạo máy và bên tích hợp hệ thống là các đơn vị khác nhau. Chốt cùng lúc tiêu chí đạt của công đoạn và trách nhiệm từng phần trước khi tín hiệu biên trở thành tranh chấp.
Thử một trạm trước khi mua cho cả dây chuyền
Chọn một trạm đại diện, so sánh hai phương pháp hoặc hai mã với cùng bộ mẫu sản xuất. Gồm lô khó, nền trống, ánh sáng vận hành, và điều kiện trước hạn vệ sinh. So sánh không chỉ tỉ lệ phát hiện mà cả thời gian cài đặt, chỗ lắp, biên độ ánh sáng, vệ sinh, và khả năng tái lập sau thay. Nhiều giới hạn chỉ lộ khi thợ lắp vào máy thật; bảng thông số trên bàn không đủ để quyết định cho cả dây.
Viết lý do chọn và loại. Ví dụ: “Loại phản xạ lắp rẻ hơn nhưng giá trị của chi tiết đen chồng lên nền nên chọn thu phát đối diện.” Khi thêm mã hàng, kỹ sư sau này có cơ sở quyết định. Chuyển giới hạn còn lại, như góc nghiêng không phát hiện được hoặc chu kỳ vệ sinh không thể kéo dài, vào hướng dẫn vận hành. Bảo trì cần biết điều kiện khiến mã đã chọn hoạt động, không chỉ biết mã hàng.
Liên kết hồ sơ thử đã duyệt với mã máy, mã đầu, mã bộ khuếch đại và phiên bản tham số. Di dời máy hoặc cập nhật PLC có thể đổi kết quả dù không đổi cảm biến. Quản lý thay đổi phải xem cả bộ lọc đầu vào và logic đếm. Hướng dẫn người vệ sinh lau mặt quang mà không làm lệch đầu và kiểm tra giá trị hiển thị sau lau.
Các lỗi thường gặp và bàn giao
Đừng lấy khoảng cách tối đa catalogue làm khoảng cách thiết kế mà chưa thử đúng vật và chế độ. Đừng uốn sợi chặt hơn định mức. Đừng chọn tốc độ mà không đo biên độ ánh sáng. Đừng giả định đầu và bộ khuếch đại hoặc NPN/PNP và PLC tương thích chỉ vì hình dạng. Đừng nghiệm thu vật trong bằng một mẫu mới sạch duy nhất. Và đừng dùng cảm biến sợi quang thông thường làm thiết bị bảo vệ con người. Catalogue OMRON cảnh báo sản phẩm không được thiết kế để trực tiếp hay gián tiếp bảo đảm an toàn cho người. Đánh giá rủi ro và thiết bị an toàn cần được thiết kế riêng.
Trước khi mua, thử vật khó thực, xác nhận cặp đầu–bộ khuếch đại, đo biên độ ở tốc độ chạy, kiểm tra PLC, duyệt gá và lối vệ sinh, bảo vệ điểm uốn, tìm phụ tùng và thống nhất FAT/SAT. Khi thêm mã hàng hoặc tăng tốc độ sau này, thử lại điều kiện liên quan. Lưu chế độ, ngưỡng, logic ngõ ra, timer, cấu hình chống nhiễu, ngày và lý do thay đổi. Một linh kiện vừa cơ khí vẫn có thể khác đặc tính quang.
TOMAS TECH có thể đánh giá vị trí phát hiện cùng với gá cơ khí, đưa tín hiệu vào PLC/HMI và ghi dữ liệu sản xuất, chất lượng. Nếu dây chuyền bỏ sót chi tiết nhỏ, đọc sai sản phẩm trong suốt hoặc không lưu nguyên nhân dừng, hãy gửi mô tả mẫu, video dây chuyền, ảnh điểm lắp và thông số ngõ vào PLC qua trang liên hệ. Có thể bắt đầu từ điều kiện thử cho một công đoạn trước khi lập đề xuất mua hàng.
