Giám sát chiller nhà máy: điểm đo, kW/ton và FAT/SAT

Khi nhà máy muốn giám sát chiller, quyết định đầu tiên không phải là giao diện bảng điều khiển. Cần xác định tải lạnh nào phải được bảo vệ, nước lạnh và điện được đo trong ranh giới nào, và ai sẽ xử lý khi có giá trị bất thường. Chỉ đưa nhiệt độ nước cấp lên đám mây chưa thể cho biết dây chuyền còn dự phòng làm lạnh hay không, hiệu suất đo được ra sao hoặc nguyên nhân cảnh báo nằm ở đâu. Tăng số cảm biến mà không xác định vị trí trên đường ống và trạng thái của từng máy cũng không tạo ra chỉ số kW/ton hữu ích.

Bài viết trình bày quy trình từ xác định yêu cầu, chọn thiết bị đo và kết nối dữ liệu đến nghiệm thu hệ thống giám sát chiller cho nhà máy. Cần phân biệt làm lạnh quá trình sản xuất với nước lạnh điều hòa không khí, cũng như chiller giải nhiệt nước với chiller giải nhiệt gió. Các con số ví dụ dưới đây là phép tính giả định có nêu điều kiện, không phải cam kết tiết kiệm điện hay thời gian hoàn vốn.

Xác định ranh giới thiết bị và phụ tải trước

Làm lạnh khuôn ép nhựa, lấy nhiệt khỏi quy trình thực phẩm, duy trì nhiệt độ hóa chất và cấp nước lạnh cho AHU đều có thể dùng chiller, nhưng hậu quả khi dừng máy khác nhau. Với tải quá trình, chất lượng sản phẩm và tính liên tục của sản xuất quyết định dải nhiệt độ và thời gian phản ứng. Với HVAC, phải xét điều kiện trong phòng, lịch sử dụng, van và coil tại đầu cuối. Một nhiệt độ trung bình của toàn nhà máy có thể che khuất bất thường tại một dây chuyền.

Lập danh mục model, công suất danh định, kiểu giải nhiệt và số lượng chiller; bơm sơ cấp và thứ cấp; đường ống góp; bypass; bộ trao đổi nhiệt; phụ tải cuối; BMS/PLC có sẵn; công tơ điện; giao thức truyền thông; P&ID; giờ vận hành. Nếu nước chia thành nhiều nhánh, phân biệt lưu lượng tổng ở ống góp với lưu lượng nhánh quan trọng. Nếu mạch quá trình có glycol, kiểm tra nồng độ và đặc tính chất lỏng trước khi dùng công thức giả định là nước tinh khiết. Ghi điều kiện thiết kế của công suất trên nhãn máy trước khi so với hoạt động thực tế.

Với chiller giải nhiệt nước, xác định rõ phép đo điện có bao gồm bơm nước giải nhiệt bình ngưng và quạt tháp giải nhiệt hay không. Chiller giải nhiệt gió không có mạch nước giải nhiệt bình ngưng. Hiệu suất riêng chiller và hiệu suất toàn trạm là hai đại lượng khác nhau. Hướng dẫn mua sắm của FEMP thuộc Bộ Năng lượng Hoa Kỳ phân biệt máy giải nhiệt gió/nước và vận hành đủ tải/tải một phần [1]. Tài liệu này giúp hiểu yêu cầu so sánh cùng điều kiện; đó không phải quy định pháp lý áp dụng cho nhà máy tại Thái Lan hay Việt Nam.

Trước khi mời chào giá, hãy trả lời: Khi nhiệt độ lệch chuẩn, dây chuyền hoặc khu HVAC nào bị ảnh hưởng, sau bao lâu? Ranh giới giám sát là từng chiller, ống góp, dây chuyền hay toàn trạm? Đồng hồ hiện hữu được đọc ở đâu, có lịch hiệu chuẩn không? Ai nhận và xử lý cảnh báo ngoài giờ? Ai được đổi điểm đặt, và hệ thống mới có thực sự cần ghi lệnh điều khiển? Có khoảng dừng máy và hạn chế thi công nào? Nếu chưa rõ, ưu tiên đối chiếu bản vẽ, thiết bị thực và dữ liệu hiện có.

Điểm đo tối thiểu và điểm đo bổ sung

Công suất lạnh tính từ nhiệt độ nước lạnh cấp, nhiệt độ hồi và lưu lượng trong cùng một ranh giới. Chỉ số kW/ton cần thêm công suất điện tương ứng, được lấy tại cùng thời điểm. Đánh dấu từng thiết bị đo trên P&ID trước khi chốt số lượng tag. Lấy công suất lạnh của ống góp chia cho điện của chỉ một chiller tạo ra con số nhìn có vẻ hợp lý nhưng không thể dùng để so sánh ổn định.

Điểm đo phía nước giải nhiệt bình ngưng có thể rất hữu ích nhưng không nhất thiết lắp đủ ngay ngày đầu. Tách giá trị lấy từ bộ điều khiển hiện hữu với giá trị đo bởi dụng cụ độc lập đã hiệu chuẩn. “Flow” hiện trên bộ điều khiển có thể là giá trị ước tính từ chênh áp hoặc thậm chí là điểm đặt, không phải phép đo trực tiếp. Xác minh cách tạo dữ liệu, đơn vị và chu kỳ cập nhật. Trang tổng quan về điều khiển trạm chiller của Trane nêu cách nhìn vận hành thiết bị và hệ thống như một tổng thể [4]; giải pháp đo cụ thể vẫn phải theo tài liệu thiết bị và điều kiện tại hiện trường.

Cảm biến sát chiller trả lời câu hỏi về bản thân máy, còn cảm biến tại ống góp chung cho biết nước đã trộn và cấp cho nhà máy. Có nơi cần cả hai. Với quá trình quan trọng, có thể bổ sung nhiệt độ đầu vào và chênh áp cần thiết tại điểm sử dụng. Không dùng nhiệt độ tại đầu cuối và lưu lượng ống góp chung trong cùng phép tính năng lượng nếu chưa xác nhận chúng cùng ranh giới.

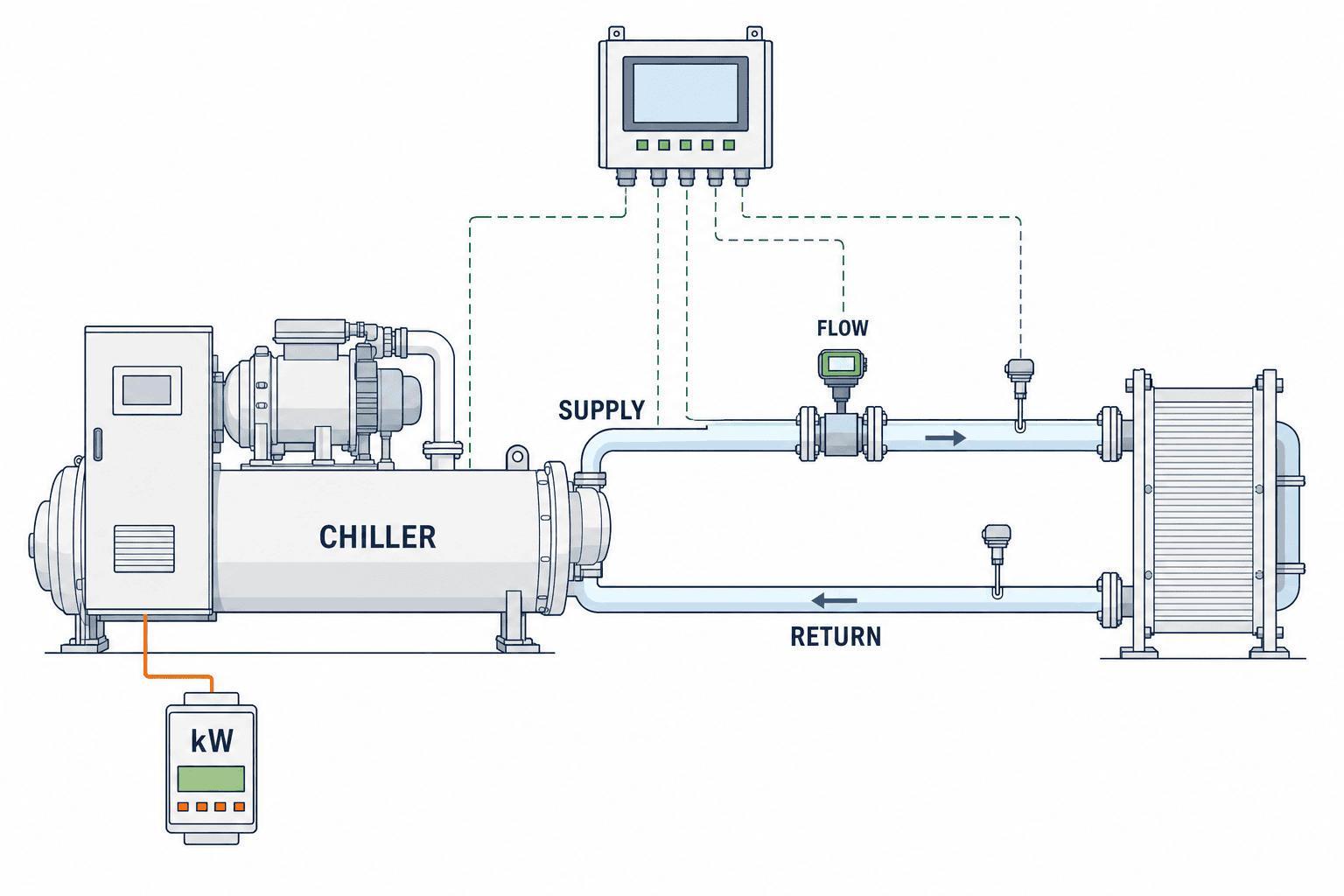

Hình 1 thể hiện các điểm đo nhiệt độ, lưu lượng và điện giữa một chiller và bộ trao đổi nhiệt của quá trình. Với hệ thống thực, hãy kiểm tra riêng bơm, ống góp chung, máy dự phòng, đường bypass và vị trí đồng hồ trên P&ID.

Tính kW/ton với mẫu số rõ ràng

Công suất lạnh là tốc độ nhiệt mà nước lạnh mang đi. Công thức minh họa với nước:

Công suất lạnh (kW) ≈ 1,163 × lưu lượng (m³/h) × [nhiệt độ hồi − cấp] (°C)

Công suất lạnh (RT) = công suất lạnh (kW) ÷ 3,517

kW/ton = công suất điện (kW) trong cùng ranh giới ÷ công suất lạnh (RT)

Hệ số 1,163 là giá trị xấp xỉ dựa trên khối lượng riêng và nhiệt dung riêng của nước. Phải điều chỉnh tính chất chất lỏng nếu nồng độ glycol hoặc nhiệt độ khiến giả định nước không phù hợp. RT ở đây là tấn lạnh theo chuẩn Hoa Kỳ. Sổ tay thông tin năng lượng của DOE minh họa cách giám sát hệ thống nước lạnh bằng lưu lượng, nhiệt độ và điện [7]. Nếu báo cáo ở ống góp, dùng nhiệt độ, lưu lượng ống góp và điện toàn trạm theo ranh giới công bố. Nếu báo cáo từng chiller, ghép đo phía dàn bay hơi với điện riêng máy đó.

Giả sử nước chảy 60 m³/h, nhiệt độ cấp 7°C, hồi 12°C và điện tương ứng cùng ranh giới là 83 kW. ΔT bằng 5°C, công suất lạnh bằng 1,163 × 60 × 5 = 348,9 kW, tương đương khoảng 99,2 RT. Tỷ số minh họa là 0,84 kW/ton. Nếu giả định giữ lưu lượng và điện không đổi nhưng nước hồi giảm xuống 10°C, ΔT bằng 3°C, công suất lạnh tính được là 209,3 kW hoặc khoảng 59,5 RT, và tỷ số biểu kiến là khoảng 1,39 kW/ton. Đây là bài toán số học, không phải kết luận hỏng hóc: trong thực tế tải, lưu lượng, điều khiển máy nén và số bơm thường thay đổi đồng thời.

Khi so với thiết kế, cần cùng kiểu giải nhiệt, tỷ lệ tải, điều kiện không khí hoặc nước giải nhiệt bình ngưng, nhiệt độ nước cấp, số máy đang chạy và phạm vi đồng hồ. Các mức kW/ton của FEMP là chuẩn mua sắm có điều kiện cho cơ quan liên bang Hoa Kỳ, không tự động trở thành giới hạn đạt/trượt cho chỉ số toàn trạm gồm bơm và tháp tại cơ sở khác [1]. Nếu hiển thị COP hoặc kW/kW, ghi rõ định nghĩa và đơn vị riêng.

Biến cảnh báo ΔT thấp thành quy trình chẩn đoán

ΔT thấp nghĩa là chênh lệch nhiệt độ nước hồi và nước cấp nhỏ hơn dải dự kiến theo thiết kế hoặc vận hành. Xem cùng lưu lượng, tải, vị trí van, nhiệt độ cấp và số máy chạy. Tài liệu hệ thống nước lạnh của Trane liệt kê mất cân bằng lưu lượng, lọc hoặc coil bẩn, điều khiển AHU và chọn van chưa phù hợp trong các nguyên nhân thường gặp ở HVAC [5]. Với làm lạnh quá trình, hãy kiểm tra thêm bộ trao đổi nhiệt bẩn, lưu lượng cao dù dây chuyền ngừng, bypass mở, van ba ngả và vị trí cảm biến.

Trước hết hỏi dữ liệu có đáng tin không. Hai cảm biến nhiệt độ sai lệch hiệu chuẩn khác nhau có thể làm sai đáng kể một ΔT vốn nhỏ. Đồng hồ lưu lượng hoạt động ngoài dải đo, thời gian tag lệch nhau, độ phân giải thấp hay nối sai đầu dò cũng làm phép tính mất giá trị. Đánh dấu chỉ số là không hợp lệ đến khi xử lý xong. Sau đó xác định bối cảnh vận hành: không trộn giai đoạn khởi động, chuyển máy, khôi phục sau vệ sinh và đổi lệnh sản xuất vào đường cơ sở ổn định. So sánh các giai đoạn có tải, số máy chạy và điều kiện thời tiết hoặc nước giải nhiệt bình ngưng tương đồng.

Trình tự kiểm tra có thể là bypass và vị trí van; chênh áp và tốc độ bơm; nhiệt độ vào/ra ở đầu dùng; lọc, coil, bộ trao đổi nhiệt; rồi thiết bị đo và logic điều khiển. Điều chỉnh thứ tự theo quy trình an toàn của nhà máy. Đóng bypass hoặc giảm tốc độ bơm đột ngột có thể vi phạm lưu lượng tối thiểu của chiller hoặc làm thiếu lạnh ở dây chuyền. Thay đổi điều khiển phải theo giới hạn nhà sản xuất, yêu cầu quá trình, phê duyệt của người phụ trách và kế hoạch thử nghiệm.

Hình 2 nối nước cấp, nước hồi, bypass và bộ trao đổi nhiệt của quá trình thành đường kiểm tra ΔT thấp. Cảnh báo mở đầu cho một chuỗi kiểm tra nhất quán, không tự động khẳng định bộ phận nào hỏng.

Tách yêu cầu làm lạnh quá trình và HVAC

Trong URS cho quá trình, xác định dải nhiệt độ cần bảo vệ sản phẩm hay máy, thời gian sai lệch chấp nhận được, xử lý khi mất lạnh, và cách liên kết dữ liệu với lô sản xuất hoặc ca làm. Nếu tải thay đổi theo kế hoạch sản xuất, ghi trạng thái dây chuyền, đổi sản phẩm và vệ sinh trên cùng trục thời gian. Bơm dự phòng hỏng có thể cần cảnh báo dù nhiệt độ vẫn bình thường, vì hệ thống đã mất dự phòng. Thông điệp phải giúp nhân viên biết kiểm tra ở đâu và sau bao lâu phải hành động.

Với HVAC, diễn giải dữ liệu cùng điều kiện trong phòng, ngoài trời, vận hành AHU, vị trí van coil và lịch sử dụng. Một ngưỡng kW/ton duy nhất cho đêm tải thấp và ban ngày tải cao có thể gây cảnh báo nhiễu. ΔT thấp có thể bắt nguồn từ phía đầu cuối, nên kiểm tra phụ tải trước khi quyết định thay chiller. Chương thiết kế điều khiển của ASHRAE xem xét bối cảnh hệ thống và bảo vệ thiết bị [6], nhưng không thay thế điểm đặt phù hợp từng công trình.

Nếu một trạm cấp cả quá trình lẫn HVAC, giá trị ống góp chung không đủ thể hiện hai mức ưu tiên. Xác định đồng hồ nhánh hoặc bộ trao đổi nhiệt tách tải và ưu tiên lưu lượng, nhiệt độ tối thiểu cho sản xuất trước tối ưu tùy chọn. Thử hành vi khi bất thường trước khi đổi cách chia công suất lạnh.

Nội dung phải có trong URS và RFP

Yêu cầu “đưa chiller lên IoT” quá chung để nghiệm thu hoặc so giá. URS mô tả nhu cầu người dùng và cách đánh giá đạt; RFP yêu cầu nhà cung cấp chào cùng phạm vi.

Mục tiêu và phạm vi: Danh sách chiller, vòng nước, tải sản xuất/HVAC, số máy, giao diện PLC/BMS, chỉ đọc hay được gửi lệnh điều khiển, điểm mở rộng, thời gian dừng máy và điều kiện cấp phép thi công.

Đo lường và tính toán: Mỗi tag cần vị trí, đại lượng, đơn vị, độ chính xác, dải đo, giao thức, chu kỳ lấy mẫu, nguồn thời gian, hiệu chuẩn và chủ sở hữu dữ liệu. Viết rõ tử số, mẫu số và ranh giới của kW/ton; xử lý lưu lượng bằng không, máy dừng, dữ liệu thiếu, điều chỉnh đặc tính glycol và kỳ tổng hợp. Dữ liệu gốc 1 phút và tổng hợp 15 phút chỉ là một lựa chọn minh họa, không phải quy định chung; chọn theo tốc độ biến động tải và năng lực mạng.

Hiển thị và quyền sử dụng: Sơ đồ hệ thống hiển thị trạng thái vận hành/truyền thông, CHWS, CHWR, ΔT, lưu lượng, công suất lạnh, điện và kW/ton trên cùng trục thời gian. Phân biệt giá trị thiết kế với giá trị thực. Khi máy dừng hay dữ liệu không hợp lệ, ghi “không tính được”. Cho phép truy ngược từ xu hướng đến tag nguồn, xuất dữ liệu và phân quyền xem/sửa theo vai trò.

Cảnh báo: Định nghĩa nhiệt độ vượt giới hạn, biến động nhanh, lưu lượng thấp, mất kết nối, đứt cảm biến, giá trị đứng yên và mâu thuẫn giữa trạng thái chạy với điện. Ghi mức độ, thời gian duy trì, điều kiện xóa, người nhận, chuyển cấp ngoài giờ, cách tạm dừng và thời gian lưu. Tách cảnh báo ảnh hưởng chất lượng sản phẩm khỏi yêu cầu bảo dưỡng thiết bị đo.

Dữ liệu và kết nối: Không thay số liệu thiếu bằng 0, không hiển thị số cũ như mới. Quy định xử lý trùng dữ liệu sau kết nối lại. Tuân thủ chính sách IT/OT của nhà máy về phân đoạn mạng, xác thực, nhật ký, cập nhật, lưu trữ và quyền truy cập. Nhân viên bảo trì cần đối chiếu màn hình từ xa với đồng hồ tại chỗ.

Hồ sơ bàn giao và trách nhiệm: Yêu cầu sơ đồ đấu dây, P&ID đo lường, từ điển tag, đặc tả phép tính, ma trận cảnh báo, bằng chứng hiệu chuẩn, kết quả FAT/SAT, hướng dẫn vận hành và đầu mối hỗ trợ. Ghi rõ trách nhiệm của nhà cung cấp đồng hồ, đơn vị PLC, gateway, lưu trữ và bảng điều khiển.

FAT/SAT phải thử từ cảm biến đến màn hình

FAT kiểm tra chức năng trước khi giao, SAT xác nhận hành vi sau lắp đặt. Tín hiệu mô phỏng tại FAT không chứng minh cảm biến nằm đúng ống, tỷ số CT của công tơ đúng hoặc tín hiệu chạy gắn đúng máy. Với mỗi tag, ghi nguồn đầu vào, kết quả kỳ vọng, sai số cho phép, người thử và bằng chứng. Xác định sai số theo thông số thiết bị đo và yêu cầu của quá trình.

Trong FAT, mô phỏng bình thường, cao, thấp, đứt dây, giá trị cố định, mất truyền thông, lệch giờ, máy dừng và khởi động lại. Đối chiếu công suất lạnh và kW/ton với phép tính tay; lưu lượng bằng 0 hoặc thiếu dữ liệu phải hiện “không tính được”. Thử thời gian chờ báo động, xóa cảnh báo, chống gửi lặp và phân quyền. Trong SAT, so số tại đồng hồ hiện trường, PLC/BMS và màn hình ở cùng thời điểm. Xác nhận vị trí cảm biến, chiều dòng, hệ số đo và tag khi đổi chiller/bơm. Dùng tín hiệu giả lập an toàn hoặc thay đổi vận hành bình thường, không cố tình đưa quy trình ra ngoài nhiệt độ an toàn. Cho người phụ trách nhận cảnh báo và thực hành kiểm tra hiện trường.

Hình 3 minh họa phép thử cảnh báo: khi rút đầu nối cảm biến nhiệt độ, bộ ghi dữ liệu phát hiện mất tín hiệu cảm biến và màn hình người vận hành hiển thị cảnh báo. Với hệ thống thực, kiểm tra riêng đường PLC/BMS và gateway theo bản vẽ và dây tại hiện trường.

Giữ cảnh báo và chất lượng dữ liệu hữu ích

Phân biệt lỗi đo với lỗi thiết bị. Nếu ΔT đột nhiên bằng 0, có thể nhiệt độ hai phía thật sự bằng nhau, cũng có thể hai tag đọc cùng địa chỉ. Nếu mất kết nối mà màn hình vẫn hiện giá trị gần nhất, phải hiển thị dấu thời gian và trạng thái dữ liệu cũ. Cộng thời gian mất dữ liệu thành điện năng bằng 0 sẽ khiến báo cáo tháng trông như cải thiện giả.

Gắn trạng thái chất lượng cho từng tag, chẳng hạn hợp lệ, ước tính, cũ, thiếu và đang hiệu chuẩn, rồi chuyển trạng thái đó đến phép tính. Nếu lưu lượng ngoài dải đo, hủy giá trị công suất lạnh và kW/ton. Ghi thời hạn hiệu chuẩn và thay đổi tỷ số CT. Khi thay máy, xác nhận lại ranh giới dù giữ tên tag cũ. Sổ tay thông tin năng lượng của DOE có ví dụ bảng giám sát trạm chiller hiển thị kW/ton [7], nhưng giao diện chỉ hữu ích khi dữ liệu phía sau đáng tin.

Đặt ngưỡng từ thiết kế, lịch sử vận hành ổn định và yêu cầu chất lượng sản phẩm. Chẳng hạn, nhiệt độ nước cấp cao liên tục sẽ báo cho chủ quá trình; ΔT thấp kéo dài ở cùng dải tải với lưu lượng hợp lệ chuyển cho đội bảo trì kiểm tra. Hàng tháng xem lại số cảnh báo, báo giả và thời gian xử lý, đồng thời lưu lịch sử thay đổi ngưỡng.

Lộ trình triển khai và so sánh báo giá

Giai đoạn đầu thu P&ID, sơ đồ điện, hồ sơ thiết bị và xu hướng sẵn có; đối chiếu với vận hành thực tế và ghi sự kiện sản xuất/vệ sinh. Mục tiêu là tìm điểm đo và khoảng dữ liệu còn thiếu, không cần hứa tỷ lệ tiết kiệm. Giai đoạn hai lắp cho một mạch quan trọng; đưa CHWS, CHWR, lưu lượng, điện, trạng thái và thời gian vào cùng ranh giới. Kiểm tra biểu đồ có cờ chất lượng cùng người vận hành, tính tay đối chiếu và thử thông báo ngoài giờ.

Giai đoạn ba so các khoảng vận hành tương đương để tìm nguyên nhân ΔT thấp, lưu lượng dư, bật tắt liên tục hay điểm đặt lệch. Tài liệu Better Plants của DOE liệt kê các khả năng cải tiến hệ thống làm lạnh quá trình [3]. Trước khi áp dụng phải kiểm tra lưu lượng tối thiểu của chiller, nhiệt độ quá trình, bảo hành và tương tác điều khiển. Giám sát giúp đặt giả thuyết; kiểm tra hiện trường xác nhận nguyên nhân; so sánh trước/sau trong cùng điều kiện đánh giá thay đổi. Giai đoạn cuối mới nhân rộng từ điển tag, biểu mẫu thử và quy tắc cảnh báo cho mạch khác, nhưng xác định lại ranh giới riêng cho chiller giải nhiệt gió/nước và tải quá trình/HVAC.

Nếu nhà máy cũng theo dõi tháp, xem hướng dẫn giám sát chất lượng nước tháp giải nhiệt. Hướng dẫn giám sát điện mặt trời nhà máy trình bày nguyên tắc ranh giới đồng hồ và chất lượng dữ liệu cho một tiện ích khác.

Khi so báo giá, đặt thi công và hiệu chuẩn đồng hồ, sửa PLC/BMS, giấy phép truyền thông, lưu trữ, thông báo, thử hiện trường, đào tạo và hỗ trợ trên cùng bảng chi phí; kiểm tra cả năm đầu lẫn chi phí định kỳ. Lỗi thường gặp gồm có nhiệt độ mà không có lưu lượng, điện đo sai ranh giới, quá nhiều cảnh báo không ai xem, che khoảng mất truyền thông và FAT thành công nhưng bỏ kiểm tra hiện trường tại SAT. Danh sách tag, định nghĩa phép tính, ma trận cảnh báo và hồ sơ SAT rõ ràng giúp tránh các lỗi đó.

Tóm tắt

Hệ thống giám sát chiller hữu ích bắt đầu từ tải sản xuất hoặc HVAC cần bảo vệ và ranh giới đo xác định. Nhiệt độ nước lạnh cấp/hồi, lưu lượng, điện tương ứng và trạng thái máy cho phép tính công suất lạnh và kW/ton có ý nghĩa. Khi ΔT thấp, hãy kiểm tra chất lượng dữ liệu, bối cảnh vận hành, bypass và phụ tải cuối trước khi kết luận hỏng hóc. Đưa định nghĩa đó, cảnh báo và tiêu chí FAT/SAT vào URS/RFP để hệ thống có thể nghiệm thu và bảo trì.
