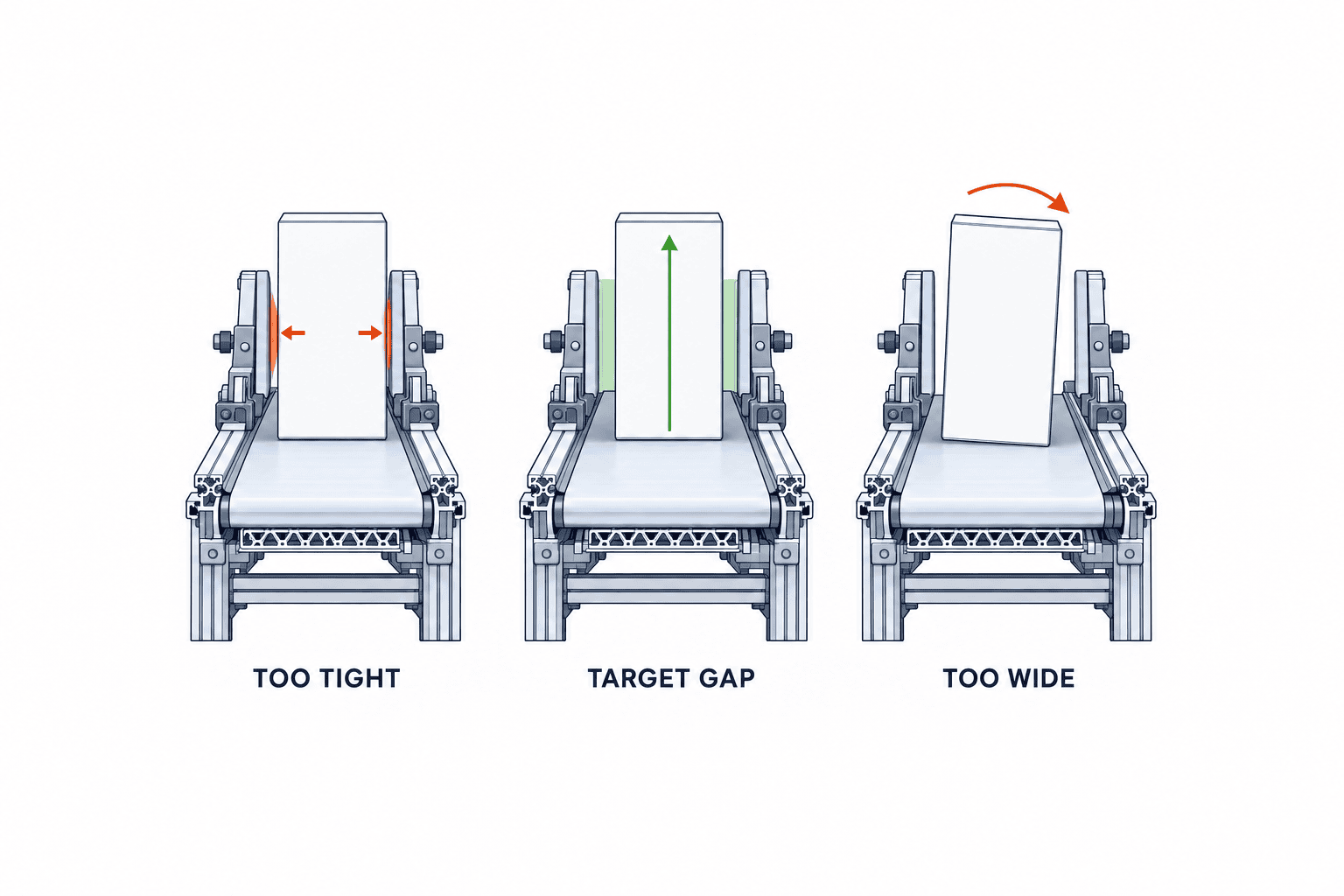

Sau khi chọn băng tải, nhiều dự án chỉ yêu cầu “lắp hai thanh hai bên để hàng không rơi”. Khe dẫn quá hẹp có thể làm thùng carton trầy, chai kẹt; khe quá rộng lại để kiện cao nghiêng ở đoạn cong hoặc điểm chuyển tiếp. Nếu mỗi lần đổi SKU người vận hành phải đo và chỉnh lại từng bên, thời gian đổi mã và sai lệch lặp lại sẽ không hiện rõ trong báo giá. Thanh dẫn hướng bên là bộ phận xác định điều kiện tiếp xúc giữa sản phẩm và dây chuyền, nên cần yêu cầu kỹ thuật và phép nghiệm thu riêng.
Bài viết dành cho kỹ thuật sản xuất, bảo trì và mua hàng tại nhà máy ở Thái Lan. Nội dung tập trung vào khe hở, độ cao tiếp xúc, mài mòn, vệ sinh, đổi mã hàng và nghiệm thu cho băng tải đai, xích và con lăn. Để chọn loại băng tải tổng thể, xem thêm hướng dẫn chọn băng tải xích và hướng dẫn chọn băng tải con lăn.
Xác định chức năng cho từng đoạn
Cùng một thanh dẫn có thể đảm nhiệm ba chức năng khác nhau. Thứ nhất là giữ hàng: trong vận hành bình thường không chạm vào sản phẩm, chỉ ngăn rơi khi lệch hướng. Thứ hai là dẫn nhẹ: tiếp xúc có kiểm soát để hạn chế dao động ngang. Thứ ba là tạo chuẩn một bên: ép sản phẩm về mép tham chiếu để in, dán nhãn, kiểm tra hoặc robot gắp. Trường hợp thứ ba còn phụ thuộc ma sát giữa băng và đáy hàng, cũng như cơ cấu đẩy ngang. Thu hẹp khe không tự động tạo ra độ chính xác vị trí.
Trong RFP, hãy ghi rõ “giữ không tiếp xúc”, “dẫn có tiếp xúc nhẹ” hoặc “chuẩn một bên” cho từng đoạn. Yêu cầu nhà cung cấp thể hiện mặt tiếp xúc dự kiến ở đoạn thẳng, cong, nhập, tách, tích hàng và chuyển tiếp. Hai báo giá có cùng số mét thanh dẫn vẫn có thể khác nhau hoàn toàn về chức năng.
Đo bao kích thước khi hàng đang chạy
Lập bảng chiều rộng, dài, cao và khối lượng nhỏ nhất/lớn nhất của từng SKU. Ghi hình dạng đáy, trọng tâm, độ cứng, bề mặt in, độ ẩm, dầu, nhiệt độ, quai xách, mép hàn và phần nhô ra. Túi mềm, thùng phồng, khay nhựa có chân hoặc đồ gá có bánh xe có bao chuyển động khác kích thước danh nghĩa trên bản vẽ. Nếu hàng có thể xoay lệch, cần xét chiều rộng chiếu theo góc lệch có thể xảy ra. Phải phân biệt hàng đầy và rỗng, khô và ướt.
Ví dụ minh họa cách tính: một hộp được đo rộng 176–184 mm, phần phồng thêm tối đa 3 mm mỗi bên và sai lệch lắp đặt/vị trí thêm 2 mm mỗi bên. Không thể gọi khe mở 184 mm là thiết kế “không tiếp xúc” chỉ vì 184 mm là số đo lớn nhất. Cần cộng bao động và chọn khe theo chức năng. Các giá trị này chỉ là giả định minh họa, không phải khe hở chuẩn áp dụng cho mọi nhà máy.
Đo nhiều mẫu, gồm các đầu dung sai, các lô bao bì, hàng đầy/rỗng, khô/ướt. Quay video khi tăng tốc, dừng, khởi động lại sau tích hàng, qua cong và qua điểm chuyển tiếp. Mẫu khó chạy nhất phải được dùng lại trong FAT và SAT; nếu chỉ thử một mẫu đẹp ở tốc độ thường, nghiệm thu không phản ánh sản xuất thực tế.
Ghi kích thước tại mặt tiếp xúc thật
Khe mở cần xét bao lớn nhất, dao động ngang của băng tải, sai số lắp, độ xoay hàng và mục tiêu tiếp xúc. Nếu chạy giữa, có thể phân chia dung sai hai bên. Nếu lấy một bên làm chuẩn, hãy quy định điều kiện tiếp xúc ở bên chuẩn và khoảng thoát ở bên còn lại. Đánh giá cả chất lượng bề mặt và thời gian cọ xát. Dây chuyền vẫn chuyển được hàng nhưng làm mòn hình in trên hộp thì không đạt.
Bản vẽ cần ghi khoảng cách trong giữa hai mặt có thể chạm sản phẩm, không chỉ khoảng cách giữa giá đỡ. Chỉ định vị trí đo ở đầu vào, giữa, đầu ra, đầu và cuối đường cong. Chuẩn bị dưỡng đo hoặc mốc tham chiếu để bảo trì đặt lại sau khi thay lớp lót. Với thanh chỉnh được, phải có bảng vị trí theo từng SKU và kiểm tra độ song song sau khi khóa. “Có thể điều chỉnh” chưa đồng nghĩa với “điều chỉnh lặp lại được”.
Dorner công bố bộ dẫn làn điều chỉnh được cho băng tải đai 2200, dùng bề mặt UHMW, ray nhôm anod hóa và núm chỉnh. Khe làn tối thiểu 6 mm và chiều cao chi tiết tối đa 127 mm là giới hạn của cấu hình sản phẩm này, không phải khe hở chung cho mọi băng tải. Trước khi đưa số catalogue vào thiết kế cần kiểm tra đúng model và ứng dụng. Thông số Dorner.
Độ cao tiếp xúc ảnh hưởng đến khả năng chống đổ
Thanh thấp chỉ chạm chân thùng có thể để phần trên tiếp tục lắc. Thanh cao đẩy quá mạnh có thể làm chai nhẹ quay quanh đáy. Chọn cao độ theo trọng tâm, mặt đỡ đáy, tốc độ ở góc cong, dao động chất lỏng và độ cứng sản phẩm. Kiểm tra góc trước và sau của thùng dài khi vào ray. Miệng dẫn loe, đầu bo tròn và mối nối phẳng giúp giảm mắc kẹt. Sản phẩm ngắn có thể mất một phía đỡ ở đúng mối nối rồi đổi tư thế.
Thanh bên không sửa được nền đỡ hàng thiếu ổn định. Với con lăn, kiểm tra bước con lăn, đáy kiện và hướng di chuyển. Với xích, kiểm tra sự trượt hoặc mắc ở đáy. Thu hẹp thanh quá mức có thể biến lực kéo của xích thành ma sát và nhiệt trên cạnh hàng. Băng tải và thanh dẫn phải được đánh giá như một hệ thống.
Interroll có thanh dẫn nhôm và polymer cho băng tải đai/con lăn, có thể bố trí theo dòng hàng ở đoạn cong, nhập hoặc tách. Kích thước 40 × 15 × 2.000 mm trên trang của hãng là kích thước linh kiện hãng, không phải kích thước phải dùng ở mọi dự án. Tài liệu phụ kiện còn nêu nắp đầu thanh có hình dạng để tránh sản phẩm mắc vào đầu ray. Vì vậy hãy đưa mối nối và đầu ray vào bản vẽ. Trang sản phẩm Interroll và tài liệu phụ kiện.

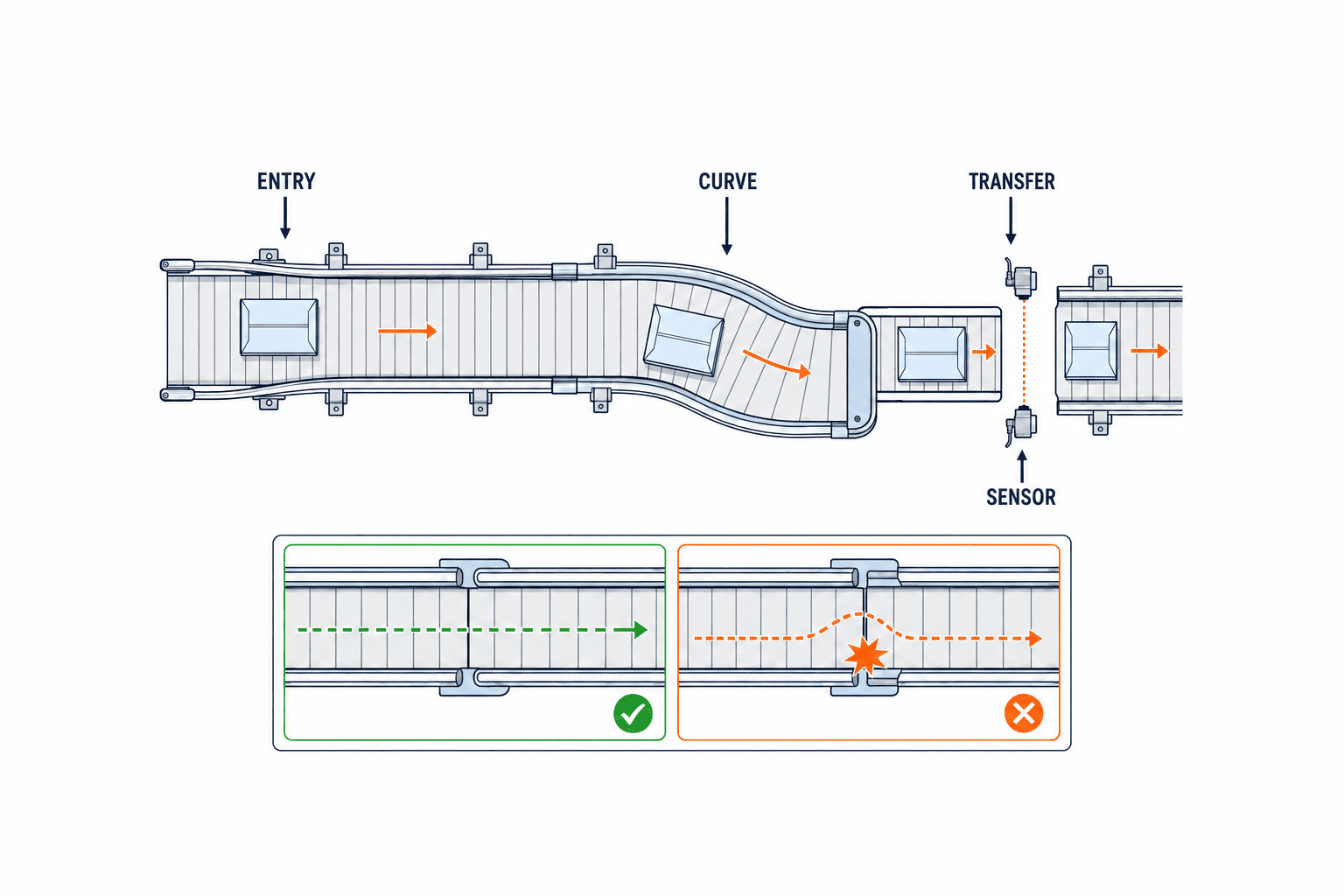

Xem đoạn thẳng, cong và chuyển tiếp riêng
Đoạn thẳng cần kiểm tra song song, độ lượn cục bộ và độ võng giữa các giá đỡ. Ở đường cong, góc trước và góc sau của hộp chữ nhật đi theo quỹ đạo khác nhau. Mang khe của đoạn thẳng sang đoạn cong có thể làm cọ góc trong của hộp dài. Thử cả sản phẩm dài nhất và ngắn nhất, dùng video xác định điểm chạm và thiết kế theo bao di chuyển thực tế.
Đoạn nhập/tách có thể tạo điểm kẹp. Điểm chuyển tiếp còn có khe giữa băng, chênh tốc độ, chênh cao và gián đoạn ray cùng lúc. Tăng chiều cao ray không bù được đáy sản phẩm thiếu đỡ; cần xem xét tấm chuyển, con lăn nhỏ hoặc tốc độ bên nhận. Tiêu chí đạt gồm không đổ, không kẹt, không xước, cảm biến phát hiện chắc chắn và sản phẩm vào công đoạn sau đúng hướng, chứ không chỉ “không rơi”.

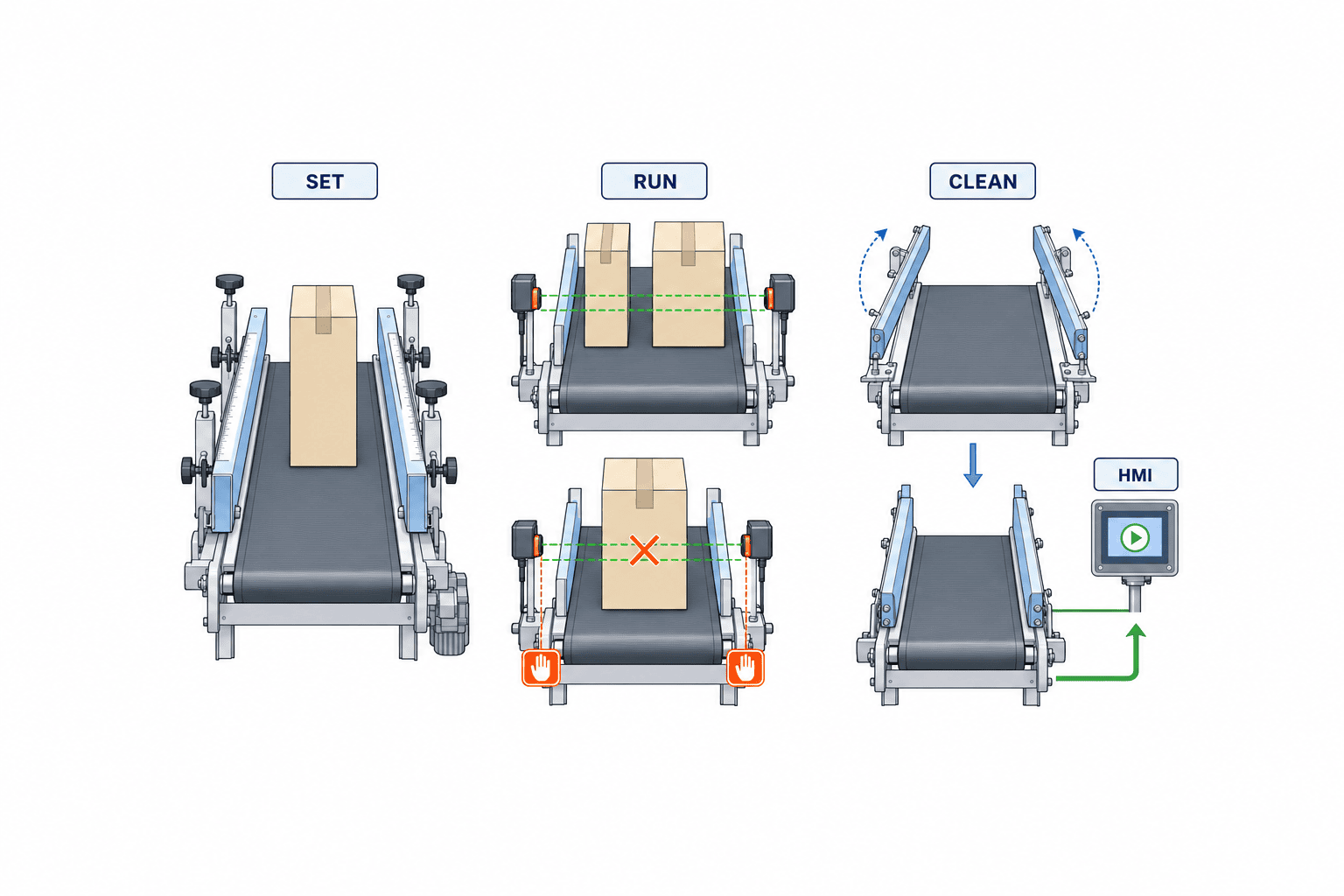

Chọn thanh cố định hay chỉnh được theo đổi mã
Thanh cố định đơn giản khi ít SKU và dải kích thước hẹp. Thanh chỉnh được chỉ phát huy giá trị khi người vận hành có thể đặt lại chính xác. Xác định cả hai bên di chuyển đồng thời hay một bên làm chuẩn, vị trí đọc thước, dụng cụ cần dùng, độ dịch chuyển khi khóa và cách trở về vị trí sau vệ sinh. Một rãnh dài và vài núm chỉnh không tự tạo đổi mã nhanh.
Bấm thời gian thực từ sản phẩm cuối của mã cũ rời dây chuyền tới sản phẩm đầu của mã mới được xác nhận đạt. Tính cả chỉnh thanh, tốc độ, công thức PLC, vị trí cảm biến và chạy thử. Nếu đặt mục tiêu ba phút, đó phải là mục tiêu hợp đồng dựa trên kế hoạch sản xuất của nhà máy, không phải giá trị tiêu chuẩn chung. Lặp lại mười lần để thấy độ phân tán của thao tác. Với hệ chỉnh bằng động cơ, bổ sung đo vị trí, dừng khi kẹp vật lạ, phục hồi sau mất điện và đối chiếu recipe PLC.
Xem ma sát, mài mòn và vệ sinh
Bề mặt tiếp xúc có thể dùng lớp lót UHMW-PE, thép không gỉ hoặc nhôm. Habasit mô tả các profile dẫn và chống mòn chủ yếu bằng UHMW-PE với ma sát thấp, chống mòn, ít ồn và kháng hóa chất. Đó là đặc tính của vật liệu/sản phẩm, không bảo đảm mọi bao bì, chất tẩy và nhiệt độ đều không trầy. Hãy thử với hàng thật để xem vết cọ hình in, bụi, chuyển màu, tĩnh điện và mòn ray. Nếu bề mặt mòn định kỳ, ưu tiên lớp lót thay được và tránh đầu vít nhô về phía hàng. Tài liệu Habasit.
Với dây chuyền cần rửa, mặt sau ray và gốc giá đỡ có thể giữ bẩn. Dòng AquaGard của Dorner có ví dụ thanh inox bản lề mở ra để tiếp cận băng và loại bản lề chỉnh được theo chiều ngang/đứng. Đây là ví dụ thiết kế phục vụ vệ sinh, không chứng minh một dây chuyền cụ thể đạt yêu cầu vệ sinh. RFP cần nêu cách mở/tháo, dụng cụ, thoát nước, hóa chất phù hợp, thời gian vệ sinh và cách trả lại vị trí vận hành. Phụ kiện AquaGard.
Tách dẫn hướng hàng khỏi bảo vệ con người
Thanh dẫn sản phẩm không tự động là tấm che an toàn máy. Nguy cơ tay chạm vào con lăn, đai, xích hoặc giá chỉnh phải được đánh giá riêng. ISO 14120:2015 nêu yêu cầu chung đối với cơ cấu che chắn nguy cơ cơ khí; ISO 13857:2019 đề cập khoảng cách an toàn để ngăn tiếp cận vùng nguy hiểm. Không tiêu chuẩn nào đưa ra một chiều cao thanh dẫn an toàn cho mọi dây chuyền. Đánh giá tiếp cận khi chạy, vệ sinh và gỡ kẹt; thiết kế tấm che, dừng, liên động và khóa nguồn phù hợp. ISO 14120 và ISO 13857.
Nội dung cần có trong RFP
Cung cấp danh mục SKU và bao đo thực tế, mẫu hàng, hình cạnh/đáy, tốc độ, tình huống dừng và tích hàng, bản vẽ dây chuyền, điểm bắt vào khung, lối bảo trì, cách vệ sinh, I/O điều khiển và thời gian có thể dừng máy để lắp đặt. Chỉ rõ chức năng thanh ở từng đoạn và liệt kê toàn bộ cong, nhập, tách và điểm chuyển.
| Hạng mục | Điều kiện cần chốt trước báo giá | Bằng chứng nghiệm thu |
|---|---|---|
| Sản phẩm | Cực trị kích thước, khối lượng, chỗ phồng/nhô | Mẫu và biên bản đo |
| Chức năng | Giữ, dẫn chạm nhẹ, chuẩn một bên | Video vận hành từng đoạn |
| Hình học | Khe từng SKU, cao độ, dải chỉnh | Bản vẽ và số đo |
| Vận hành | Tốc độ, dừng, khởi động, tích hàng, cong | Chạy ở tình huống xấu nhất |
| Bề mặt | Vết trầy, bụi, hỏng nhãn cho phép | Ảnh trước/sau và mẫu phán định |
| Đổi mã | Dụng cụ, thao tác, thời gian, lặp lại | Thử đổi mã nhiều lần |
| Bảo trì | Cách mở, làm sạch, phụ tùng | Trình diễn và BOM |
| An toàn | Điểm kẹp, che chắn, dừng/khởi động | Đánh giá rủi ro và log thử |
So sánh báo giá theo thanh thẳng, ray uốn cong, miệng dẫn tại chuyển tiếp, nắp đầu, khoảng giá đỡ, lớp lót, cảm biến, lắp đặt và chạy thử. Hỏi quyền sở hữu bản vẽ đặc biệt và thời gian thay một thanh hỏng tại Thái Lan. Giá đầu tư thấp không cho biết khả năng duy trì lâu dài.
Định nghĩa FAT và SAT trước khi đặt hàng
FAT là thử chức năng trước giao hàng tại nơi chế tạo; SAT là nghiệm thu sau lắp và kết nối với dây chuyền thực. Phạm vi phải được mô tả trong hợp đồng. FAT chạy SKU hẹp nhất/rộng nhất, hàng có trọng tâm cao, kiện dài nhất và bao bì dễ xước nhất. Kết hợp tốc độ thường/cao nhất với dừng, khởi động, xả tích hàng, cong, chuyển tiếp và đổi mã.
Ghi số mẫu, số lần đổ, kẹt, cần cứu bằng tay, hư bề mặt, vị trí ray đo được và thời gian đổi mã. “Chạy tốt” không phải tiêu chí định lượng. Nếu một dự án chọn 100 sản phẩm mỗi SKU tại từng tốc độ và không được đổ, 100 là cỡ mẫu do hai bên thỏa thuận chứ không phải mức bảo đảm chung. Thống nhất ảnh chuẩn vết trầy, điều kiện ánh sáng, khoảng quan sát và mẫu đạt/không đạt trước thử.
SAT lặp lại với chênh cao thật giữa máy, đồng bộ tốc độ, độ ẩm, bụi, sai lệch khung sau lắp và lối tiếp cận của bảo trì. Thử tháo lắp sau vệ sinh, thay lớp lót, phục hồi điện, dừng khẩn và khởi động lại. Hồ sơ bàn giao cần có bản vẽ hoàn công, bảng vị trí theo SKU, danh mục phụ tùng, hướng dẫn vệ sinh và chu kỳ kiểm tra.
Thử mẫu nhỏ và tính chi phí vận hành
Một bộ gá thử ngắn có thể chỉnh khe và cao độ riêng sẽ cho thông tin hơn catalogue. Chạy sản phẩm thật ở hai đầu kích thước, khối lượng, điều kiện khô/ướt và trọng tâm. Ghi video, hình bề mặt, tốc độ, vật liệu, lô và can thiệp thủ công. CAD hữu ích để kiểm tra bao hình học; màng bị cọ, đáy ướt trượt hay thùng biến dạng vẫn cần thử vật lý. Không lấy đúng một vị trí “đẹp nhất” làm kích thước sản xuất; thử cả dung sai quanh nó.
Tính chi phí hằng năm cho nhân công đổi mã, hàng lỗi, khôi phục sau kẹt, thay lớp lót, mở để vệ sinh và thời gian nhập phụ tùng. Dùng số lần đổi mã và phế phẩm của chính nhà máy, không khẳng định một tỷ lệ tiết kiệm chung. BOM cần mã thanh, lớp lót, giá, núm, nắp đầu và ray cong; tài liệu phải có mốc đo để bảo trì chỉnh lại sau sửa.
Bảng cài đặt SKU và xử lý sự cố
Bảng cài đặt hữu ích phải có tên sản phẩm, phiên bản bao bì, phía làm chuẩn, vị trí thước hai bên, điểm đo, thứ tự chỉnh giá đỡ, cách kiểm tra khóa và số mẫu chạy xác nhận. Không gộp đầu vào và đầu ra thành một giá trị nếu khe khác nhau. Khi thêm SKU, đừng chọn ngay cài đặt của hàng có chiều rộng gần nhất: kiểm tra đáy, trọng tâm, vị trí nhãn và bề mặt dễ xước. Chạy thử hàng thật rồi mới phê duyệt hàng mới trong bảng, lưu người phê duyệt và ngày sửa.
Nếu phát sinh vết trầy hoặc kẹt, ghi vị trí và thời điểm trước khi nới ray. Chỉ xước ở đầu vào gợi ý xem lại miệng dẫn; chỉ kẹt sau dừng gợi ý áp lực tích hàng và thời điểm nhận của máy sau; chỉ lỗi sau đổi mã gợi ý khả năng đặt lại và khóa ray. Kiểm tra cùng một vị trí về độ bóng, rãnh mòn, bụi, lỏng giá, sứt đầu ray. Thay lớp lót có thể làm khe hẹp lại, vì vậy cần đo và chạy xác nhận ngay sau thay.
Năm lỗi thiết kế và nghiệm thu thường gặp
Một lỗi là lấy khe cố định theo kiện rộng nhất rồi cho kiện nhỏ nhất chạy qua mà không thử. Kiện nhỏ có thể xoay ở đoạn cong hoặc lệch khỏi mốc của máy kiểm tra. Cần quy định chức năng cho từng đoạn và bảng cài đặt theo SKU; nếu một khe dùng cho cả nhóm, hãy thử hai đầu kích thước và trọng tâm.
Lỗi thứ hai là bản vẽ chỉ ghi đoạn thẳng, không ghi đầu thanh và mối nối. Góc thùng, mép nhãn hoặc chân khay có thể mắc ngay miệng ray. Yêu cầu cửa vào loe, nắp đầu hoặc mối nối phẳng và xem video FAT ở từng chỗ. Lỗi thứ ba là tin rằng lớp lót chịu mòn sẽ không phải bảo trì. Lớp lót vẫn có thể tạo bụi, rãnh hoặc lộ vít; giá đỡ có thể lỏng. Quy định điểm kiểm tra, giới hạn thay và đo lại khe sau thay.
Lỗi thứ tư là dùng thanh chặn hàng như cơ cấu bảo vệ người. Cần đánh giá riêng nguy cơ kẹp ở đai, xích, con lăn và giá chỉnh, kể cả khi vệ sinh hoặc gỡ kẹt. Lỗi thứ năm là chỉ dùng hộp dễ chạy trong FAT. Ma trận thử phải có kiện hẹp nhất, rộng nhất, dài nhất, trọng tâm cao, đáy ướt hoặc biến dạng và bề mặt dễ trầy. Mỗi lần người vận hành phải cứu hàng bằng tay cũng cần được ghi là sự cố.
Câu hỏi phải đặt cho nhà cung cấp
Đặt bản vẽ lên bàn và hỏi: Kiện nhỏ nhất và lớn nhất chạm ray ở vị trí nào? Góc của thùng đi lệch sẽ thoát ở miệng vào ra sao? Ray ngắt ở đoạn cong và chuyển tiếp nào, được nối bằng chi tiết gì? Thay lớp lót mất bao lâu, dùng dụng cụ nào, và đặt lại bằng chuẩn đo nào? Có phát hiện cài đặt sai SKU không? FAT dùng mẫu thật nào, còn SAT bổ sung điều kiện nào? Câu trả lời bằng văn bản cho thấy khác biệt bị che bởi dòng báo giá “một bộ thanh dẫn”.
Đưa các hạng mục loại trừ của từng nhà cung cấp vào cùng một bảng so sánh. Có bên chỉ tính ray thẳng, bên khác đã gồm bản lề mở vệ sinh, đầu ray, chỉnh tại hiện trường và hướng dẫn bảo trì. So giá sau khi chuẩn hóa phạm vi, gồm thời gian dừng máy, đào tạo, phụ tùng và dưỡng đo. Phần uốn cong riêng hoặc chỉnh điện chỉ đáng đầu tư khi chức năng và nghĩa vụ bảo trì đã rõ.
Theo dõi những tuần đầu sản xuất
FAT và SAT chạy mẫu có kế hoạch, còn sản xuất thật có lô bao bì, người thao tác, trạng thái sau rửa và nhiệt độ khác nhau. Ghi SKU, vị trí ray, số lần kẹt/đổ, vết cọ và phụ tùng thay trong cùng hồ sơ. Phân loại vị trí theo đầu vào, đoạn thẳng, cong, nhập, chuyển tiếp và đầu ra.
Khi xuất hiện lỗi, đừng tự ý nới ray hay giảm tốc rồi tuyên bố xong. Lưu cài đặt trước/sau, tốc độ, số mẫu và phán định bề mặt; thử lại SKU nhỏ và lớn cùng dùng đoạn đó. Định kỳ đo đúng điểm so với chuẩn bàn giao. Lớp lót mòn có thể mở rộng khe và giảm độ chính xác in/kiểm tra; giá lỏng có thể làm một đoạn hẹp đi dù số đo trung bình còn đúng. Gắn ảnh và mã vị trí với biên bản, ghi cả SKU đã dùng để xác nhận sau thay.
Câu hỏi thường gặp
Thanh dẫn có phải luôn chạm hàng? Không. Chức năng giữ hàng có thể để khe khi chạy thường; tạo chuẩn một bên thì cần tiếp xúc có kiểm soát.
Có khe hở tiêu chuẩn cho mọi hàng không? Không. Dung sai, góc xoay, chuyển động ngang và mục tiêu dẫn khác nhau. Khe điều chỉnh tối thiểu trong catalogue không phải khe nên chọn cho SKU của bạn.
Có thể lắp thêm vào băng tải cũ không? Có thể xem xét sau khi kiểm tra độ cứng khung, mặt bắt, bề rộng đai/con lăn, hình học chuyển tiếp, che chắn và lối bảo trì. Đưa thời gian dừng và SAT vào báo giá.
Dùng inox là đủ cho dây chuyền cần rửa? Chưa đủ. Cần kiểm tra mặt sau ray, thoát nước, cách mở, dụng cụ, hóa chất và khả năng đặt về đúng vị trí sau vệ sinh.
