Chọn bộ làm sạch băng tải: thông số và FAT/SAT

Chọn bộ làm sạch băng tải không đơn giản là gắn thêm một lưỡi gạt. Trước tiên phải biết vật liệu nào bám trên bề mặt băng, ở chế độ vận hành nào và rơi xuống đâu gây vấn đề. Sau đó xem đồng thời băng, mối nối, tang đầu, vật liệu vận chuyển, cách vệ sinh và không gian bảo trì. Một mã hàng chọn từ catalogue có thể rất khó thay lưỡi hoặc rửa tại nhà máy ở Thái Lan. Bài viết này đưa ra quy trình chung để bộ phận kỹ thuật, sản xuất, mua hàng và chất lượng so sánh đề xuất và nghiệm thu hệ thống.

Xác định hiện tượng vật liệu bám lại và mục tiêu

Carryback là vật liệu còn bám trên băng sau điểm xả và đi theo nhánh băng hồi. Nó có thể rơi lên con lăn hồi, khung, cảm biến hoặc sàn. Trong chế biến thực phẩm, cặn bám còn có thể gây lo ngại về nhiễm chéo. Bụi khô, bùn dính ướt, màng dầu và sản phẩm có đường không thể xem là một loại “bẩn” duy nhất vì giải pháp làm sạch khác nhau.

Hãy mô tả triệu chứng bằng vị trí và điều kiện: “bụi mịn ẩm rơi khỏi nhánh hồi ngay sau tang đầu, phải vệ sinh sàn mỗi ca” có thể kiểm tra lại; “băng tải bẩn” thì không. Chụp ảnh và đo mức ban đầu khi sự cố thực sự xuất hiện. Kiểm tra điểm nạp, độ lệch băng, hư hại bề mặt, máng xả và thói quen rửa. Nếu nguyên nhân nằm phía trước, lưỡi gạt mới có thể chỉ chuyển chỗ bẩn. Đặt mục tiêu như lượng cặn tại điểm quan sát cố định hoặc thời gian vệ sinh dưới một loại sản phẩm và thời gian chạy xác định. Không viết “sạch tuyệt đối” khi chưa có cách đo.

Phân biệt bộ làm sạch sơ cấp và thứ cấp

Bộ sơ cấp thường hoạt động gần tang đầu, sau khi hàng rời mặt băng, nhờ đó vật liệu được gạt có thể trở lại dòng xả. Bộ thứ cấp đặt sau điểm băng rời tang đầu để xử lý cặn mịn trên nhánh hồi. Flexco và Martin Engineering đều mô tả hai vai trò này. Tuy nhiên một bộ sơ cấp hay một cặp sơ cấp–thứ cấp không bảo đảm tỷ lệ loại bỏ chung cho mọi nhà máy. Cần chọn cấu hình theo vật liệu, mặt băng, vị trí lắp và mục tiêu đã thống nhất.

Xem sơ đồ bố trí trước khi so tên sản phẩm. Lưỡi sơ cấp có tiếp xúc đúng vùng cần gạt mà không cản dòng xả không? Vật liệu gạt ra thực tế rơi vào đâu? Bộ thứ cấp có khay hứng không? Dời bộ thứ cấp ra xa có thể giúp lắp dễ hơn nhưng cặn sẽ rơi trước khi tới lưỡi. Nếu nhánh hồi rung hoặc không phẳng, phải báo nhà cung cấp để đánh giá cách đỡ băng. Trong báo giá, tách vị trí, lưỡi và bộ căng của phần sơ cấp; vị trí và giá đỡ phần thứ cấp; cùng tấm che, cửa kiểm tra và phụ tùng dùng chung.

Thu thập dữ liệu của máy thực trước khi xin báo giá

Hướng dẫn chọn thiết bị của Flexco và Martin Engineering yêu cầu nhiều hơn chiều rộng băng: tốc độ, đường kính tang đầu, vùng vật liệu đi qua, tính chất và độ ẩm vật liệu, mối nối, nhiệt độ, khả năng chạy ngược và lối tiếp cận. Tách kích thước danh nghĩa trên bản vẽ khỏi số đo hiện trường vì máy đã cải tạo có thể khác bản vẽ cũ. Nếu chưa có dữ liệu, ghi “chưa xác nhận” thay vì đoán.

Nếu có thể quay an toàn từ bên ngoài vùng nguy hiểm, hãy ghi video ngắn khi tải thực tế. Ghi nhận lúc khởi động và chạy ổn định, trước và sau khi rửa, lúc vật liệu khô và ẩm. Mẫu vật liệu thật hữu ích hơn chỉ có tên gọi của nó.

Kiểm tra mặt băng, mối nối và chiều chạy ngược

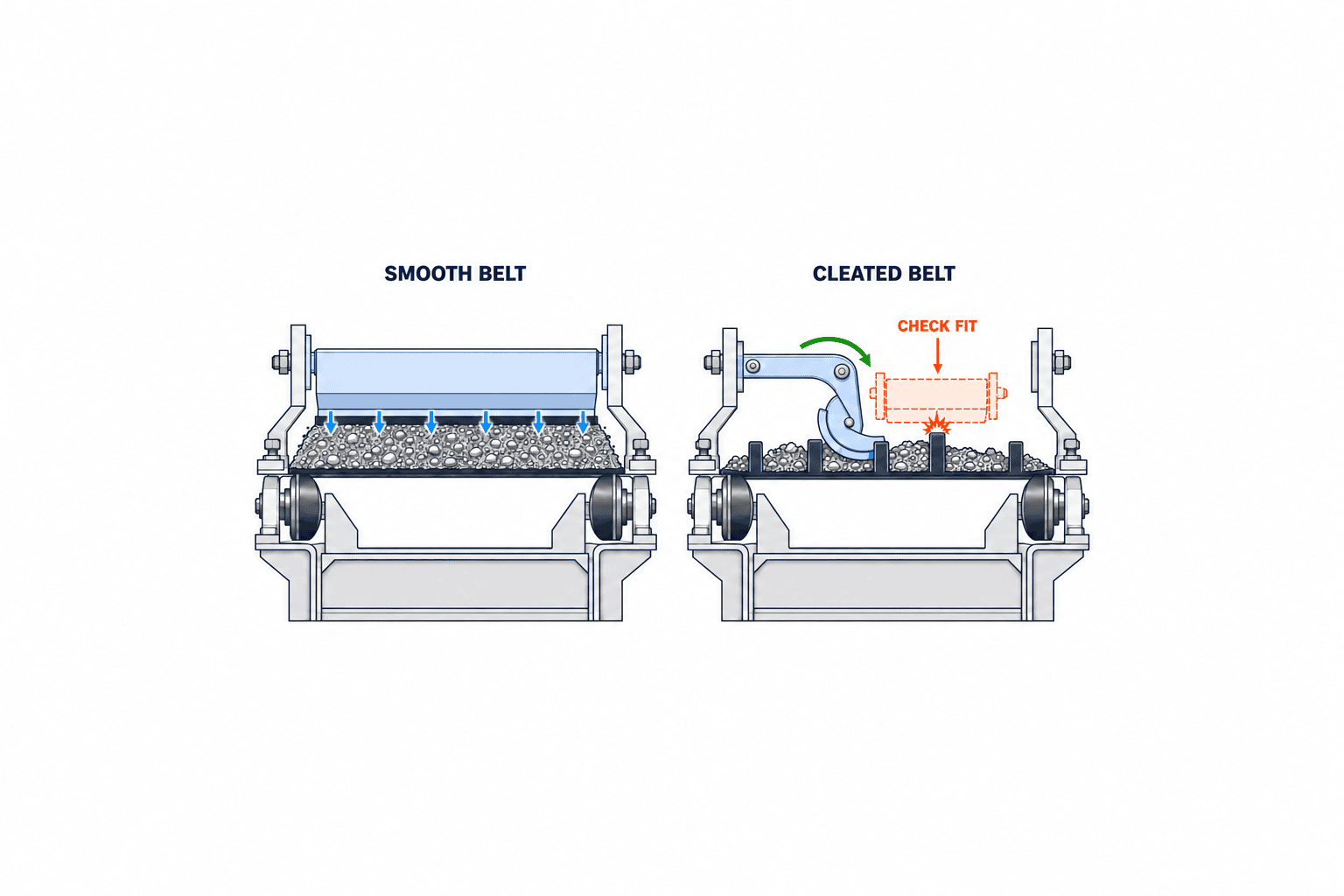

Không lấy lưỡi dành cho băng phẳng dùng ngay cho băng có gờ, băng nhám hay băng mô đun khi chưa kiểm tra tương thích. Gờ có thể va vào lưỡi. Flexco có sản phẩm riêng cho băng có gờ; điều này cho thấy cần thiết kế chuyên dụng, không chứng minh nó phù hợp mọi loại gờ. Xác nhận chiều cao, bước, hình dạng gờ, vật liệu băng và vùng bề mặt cần làm sạch. Với băng mô đun hoặc băng thực phẩm liền khối, hỏi nhà sản xuất băng về tiếp xúc và lực ép được phép.

Mối nối là ranh giới quan trọng. Ghi rõ nối lưu hóa hay bằng khóa cơ khí, có chi tiết nhô ra hay không. Yêu cầu nhà cung cấp chỉ ra lưỡi và đầu lưỡi phù hợp với mối nối đó. Lưỡi quá mạnh có thể hại băng hoặc mối nối dù gạt sạch hơn. Khi thử, quan sát va đập, tiếng ồn và độ nảy của lưỡi mỗi lần mối nối đi qua.

Khai báo cả các lần chạy lùi ngắn để giải kẹt. Martin Engineering lưu ý một số góc lưỡi thứ cấp không thích hợp khi băng chạy ngược. Kiểm tra khả năng chạy ngược của đúng mẫu hàng và thử chế độ thực tế. Nếu cấm chạy ngược, đưa điều đó vào logic điều khiển và hướng dẫn thao tác, đừng chỉ dựa vào trí nhớ người vận hành.

So sánh vật liệu lưỡi theo ứng dụng, không chỉ theo độ cứng

Lưỡi polymer và kim loại có những lựa chọn khác nhau, nhưng tên vật liệu không đủ quyết định. Độ mài mòn, độ dính, lớp phủ băng, mối nối, nhiệt độ, hóa chất, tiếp xúc thực phẩm và cách rửa tác động cùng lúc. Hỏi chính xác vật liệu lưỡi, căn cứ tương thích với băng, tiêu chí thay và mã phụ tùng. Không sao chép tuổi thọ lưỡi từ nhà máy khác làm cam kết của mình.

Lực ép không phải càng lớn càng tốt. Quá nhẹ thì còn cặn; quá mạnh có thể tăng mài mòn hoặc nhiệt. Yêu cầu bản vẽ và quy trình cài đặt, kiểm tra, điều chỉnh bộ căng. Bộ gạt vệ sinh của Habasit là ví dụ sản phẩm có thể điều chỉnh áp lực và tháo nhanh; phải xác nhận chính mẫu được báo giá có đặc tính đó. So sánh cả lối tiếp cận, dụng cụ, thời gian dừng để thay, nguồn phụ tùng tại Thái Lan và tài liệu nhân viên địa phương đọc được.

Thiết kế nơi thu hồi, nếu không chất bẩn chỉ đổi chỗ

Bộ gạt tách vật liệu khỏi băng, còn cả dây chuyền phải thu gom hoặc thải bỏ nó an toàn. Xác định vật liệu từ bộ sơ cấp có quay lại dòng sản phẩm không, bụi từ bộ thứ cấp rơi vào khay nào, chất lỏng thoát theo đường nào. Nếu đưa cặn trở lại có thể ảnh hưởng chất lượng, không chọn đường đó. Kiểm tra độ dốc máng, góc chết, cửa kiểm tra, tư thế tháo khay và dung tích.

Chụp toàn bộ đường từ điểm xả đến con lăn hồi đầu tiên. Ảnh toàn cảnh không đủ cho biết cặn gạt rơi nơi nào. Một khay hứng thử được lắp an toàn trong thử nghiệm có kiểm soát có thể phát hiện bụi bay, cục ướt hoặc nước bắn không thấy trên bản vẽ. Đánh giá việc lấy và đổ khay có buộc người thao tác vào vùng máy chuyển động hay không. Nếu vẫn bẩn, kiểm tra băng lệch, nạp lệch, quá tải, mặt băng hỏng và máng tắc trước khi kết luận lưỡi kém. Tách nguyên nhân thành nạp liệu, băng, gạt và thu hồi.

Với thực phẩm và rửa nhiều, đánh giá vệ sinh riêng

Ở công đoạn thực phẩm hoặc rửa thường xuyên, đừng chấm điểm chỉ theo lượng cặn còn lại. Xác định tình trạng tiếp xúc sản phẩm, vật liệu lưỡi, chịu hóa chất, tháo lắp, khe giấu bẩn, thoát nước và cách kiểm tra sau vệ sinh. Habasit mô tả carryback trong thực phẩm là vấn đề có thể dẫn tới nhiễm bẩn và đưa ra một ví dụ bộ gạt tháo nhanh. Trang giới thiệu sản phẩm không phải chứng nhận cho toàn hệ thống băng tải. Đối chiếu chứng từ của đúng mẫu và linh kiện với yêu cầu nhà máy.

Nếu dùng nước hay chất tẩy, kiểm tra đường thoát và nước bắn về mô tơ, cảm biến, ổ đỡ. Thêm nước có thể chỉ làm trải một lớp cặn mỏng trên nhánh hồi. Đưa việc rửa mặt sau lưỡi và giá đỡ, yêu cầu làm khô, chỗ để phụ tùng đã tháo vào quy trình. Nêu ai xác nhận vệ sinh sau đổi sản phẩm và bằng phương pháp nào. Cung cấp cho nhà bán tên hóa chất, nồng độ, nhiệt độ, thời gian tiếp xúc; cả băng và lưỡi phải tương thích. Nếu bảng vật liệu không ghi, xem là chưa xác nhận và xin trả lời bằng văn bản hoặc thử nghiệm.

Không gian bảo trì và cách cô lập năng lượng an toàn

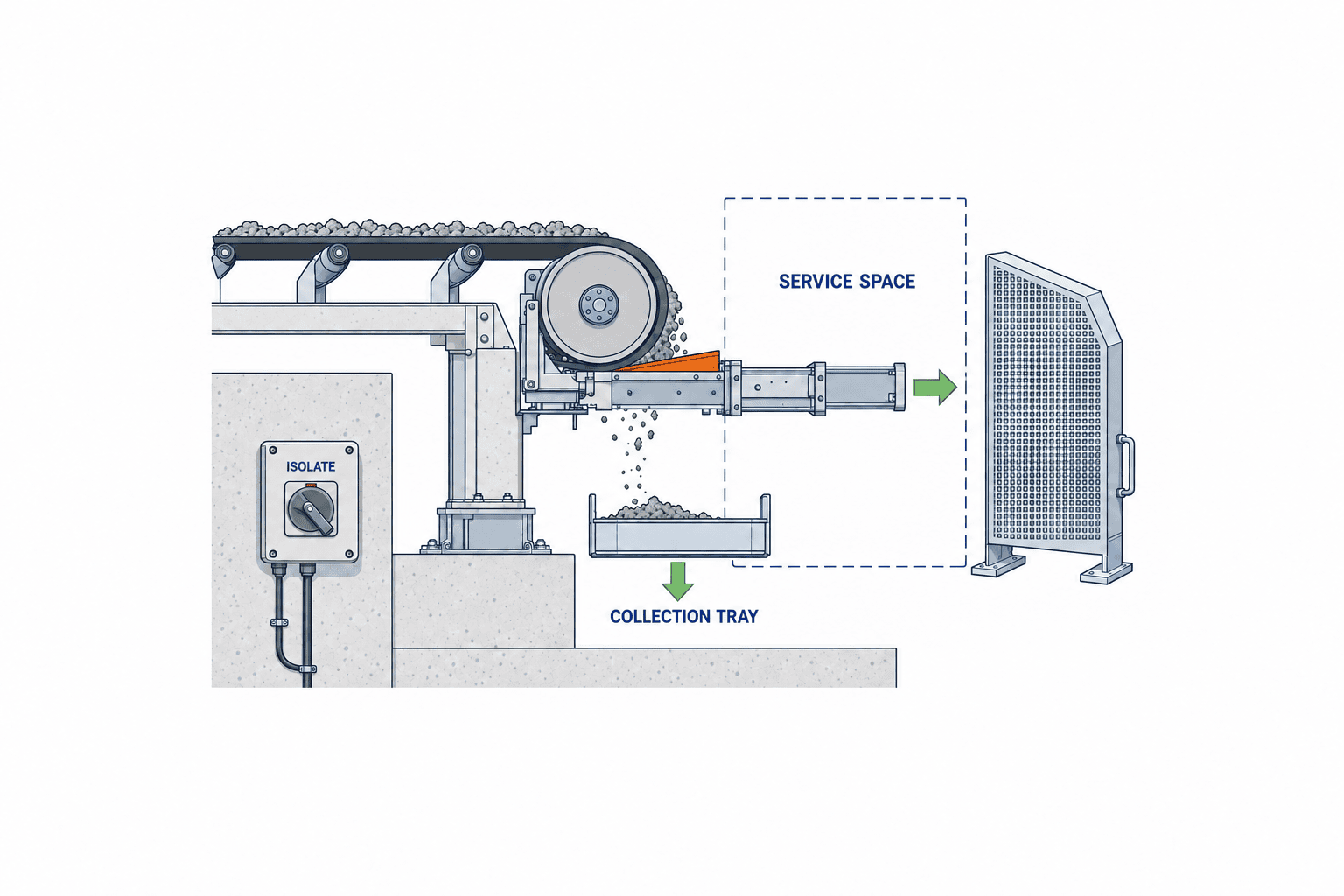

Lưỡi là vật tư hao mòn nên phải kiểm tra, chỉnh và thay. Yêu cầu bản vẽ chỉ hướng rút lưỡi, không gian thao tác, lối tới bộ căng và cách tháo khay. Đối chiếu với tường, sàn thao tác và máy bên cạnh. Đăng ký mã phụ tùng và yêu cầu đội bảo trì địa phương thao tác mẫu.

Không lập quy trình chạm tay gần băng hay tang đầu đang chạy. Quy định OSHA về kiểm soát năng lượng nguy hiểm là luật Mỹ được dùng ở đây như tài liệu tham khảo an toàn, không khẳng định là luật Thái Lan. Sổ tay P-Type của Flexco yêu cầu khóa cô lập nguồn điện, giải phóng bộ căng và cố định hoặc làm sạch băng trước khi làm việc. Thực hiện theo luật sở tại, quy trình nhà máy, hướng dẫn máy và đánh giá rủi ro. Nhấn nút dừng không đồng nghĩa với cô lập và xác nhận hết năng lượng.

Hướng dẫn công việc phải phân công người chịu trách nhiệm dừng máy, cô lập, xử lý năng lượng còn lại, xác nhận, thao tác, lắp lại tấm che và khởi động. Chọn chu kỳ kiểm tra theo cặn, độ mòn và hồ sơ thao tác thực tế thay vì một khoảng thời gian chung từ catalogue.

Viết RFP làm rõ ranh giới thiết kế

Yêu cầu chào giá hữu ích mô tả triệu chứng và máy, không chỉ ghi mã sản phẩm mong mua. Đính kèm kích thước đo, ảnh ban đầu, mẫu vật liệu, chế độ chạy, cách rửa, cửa sổ dừng máy và ràng buộc an toàn. Yêu cầu nhà cung cấp nêu cả lý do phù hợp và điều kiện không phù hợp. Tách phần cải tạo máy, tấm che, máng và khay, điều khiển, lắp đặt, chạy thử, đào tạo và phụ tùng trong báo giá.

So sánh (1) băng, mối nối, tốc độ, nhiệt độ áp dụng; (2) vị trí sơ cấp/thứ cấp và nơi nhận cặn; (3) không gian lắp và thay; (4) vật liệu lưỡi và cách thay; (5) tài liệu vệ sinh khi cần; (6) tấm che và cô lập năng lượng; (7) phương pháp thử và tiêu chí đạt; (8) giao hàng, hỗ trợ tại Thái Lan và phụ tùng. Giá thấp không thể bù cho yêu cầu bắt buộc về thực phẩm hay tương thích cơ khí. Nếu nhà bán nói “lắp tiêu chuẩn được”, hãy yêu cầu bản vẽ kích thước và dải điều chỉnh so với máy thật.

Trước khi đặt hàng, phân công bên cung cấp dụng cụ đo, thùng lấy mẫu, vật liệu chạy thử, ảnh và người vận hành cho FAT/SAT. Ghi rõ giả định và phạm vi chưa bao gồm. Khi đó, báo giá là các phương án giải cùng một vấn đề thay vì cuộc so catalogue.

FAT kiểm tra chế tạo, SAT kiểm tra cặn trên máy thực

Chuẩn bị một phiếu thử nghiệm trước khi bắt đầu, ghi mã máy, mã băng, lô vật liệu và trạng thái ẩm, tốc độ, thời gian chạy, vật liệu và cài đặt lưỡi, vị trí lấy mẫu, thùng chứa, người đo và số ảnh. Nếu đổi vật liệu hoặc dây chuyền dừng vì lý do khác, tách riêng khoảng dữ liệu đó. Khi cân cặn, trừ khối lượng thùng và giữ cùng thời gian lấy mẫu, tránh vật liệu từ công đoạn khác lẫn vào. Nếu không thể cân, chọn ảnh tại điểm cố định, diện tích bám hoặc thời gian vệ sinh mà hiện trường có thể theo dõi lâu dài.

Nếu chưa tái tạo được một điều kiện, không nhất thiết kết luận máy không đạt ngay, nhưng cũng không được ghi điều kiện đó đã đạt. Chẳng hạn chưa thử vật liệu ẩm mùa mưa thì ghi “chưa xác nhận” cùng người phụ trách và ngày kiểm tra bổ sung. Tách mục đạt, đạt có điều kiện và chưa xác nhận trong biên bản FAT/SAT. “Máy chạy được” và “đạt mục tiêu giảm carryback” cần hai loại bằng chứng khác nhau.

Ở FAT trước khi giao, kiểm tra đúng mã, lưỡi, giá đỡ theo bản vẽ duyệt, khả năng điều chỉnh, tấm che, cửa kiểm tra, phụ tùng và văn bản xác nhận về mối nối, chạy ngược. FAT không có vật liệu thực không nên chứng nhận hiệu quả carryback sau lắp. Nếu dùng vật liệu mô phỏng, ghi rõ điểm khác với hiện trường.

Ở SAT, chạy băng và vật liệu thực theo điều kiện đã ghi. So trước và sau bằng cùng sản phẩm, thời gian chạy và điểm lấy mẫu. Ghi cặn rơi sàn, lượng trong thùng, tích tụ ở con lăn hồi, vấn đề chất lượng sản phẩm và công vệ sinh tùy RFP. Bao gồm tình huống vật liệu dính hoặc ướt đại diện, không chỉ ca dễ. Thử dừng/khởi động và chạy ngược nếu được phép. Lưu ảnh, người chứng kiến, vấn đề mở và điều kiện thử lại.

Chỉ nghiệm thu khi cả độ sạch lẫn tình trạng băng đạt yêu cầu. Kiểm tra mối nối, nhiệt hoặc tiếng ồn bất thường, thu hồi cặn, lối thay lưỡi và bảo trì an toàn. Nếu tăng lực ép trong SAT, ghi cài đặt cuối và đánh giá lại độ mòn. Thay vật liệu hoặc vị trí lưỡi sau đó cần thử lại phần bị ảnh hưởng.

Duy trì hiệu quả bằng quan sát và quản lý thay đổi

Phiếu kiểm tra nên nêu nơi cặn rơi, góc chụp so sánh, độ mòn lưỡi, vị trí bộ căng, độ lệch băng, âm thanh khi mối nối đi qua và tình trạng thùng. Chụp từ cùng góc giúp nhìn xu hướng. Ghi cả thời gian dừng và thời gian vệ sinh. Nếu bảo trì thuê ngoài, phân công ai quyết định dừng và ai duyệt điều chỉnh.

Loại hàng, độ ẩm, mã băng, mối nối, tốc độ và hóa chất rửa đều là giả định khi chọn. Mỗi khi đổi, hỏi nhà cung cấp xác nhận tương thích và lặp phần SAT liên quan. Cập nhật cùng lúc bản vẽ, danh mục vật tư, hướng dẫn và sổ phụ tùng để người nhận việc sau hiểu quyết định ban đầu.

Chẩn đoán theo triệu chứng thay vì tăng lực ép

Nếu cặn còn ở giữa, kiểm tra bề rộng gạt hữu hiệu, lưỡi mòn giữa, băng võng và độ dính. Nếu còn ở mép, xem băng lệch, vùng vật liệu rộng hơn dự kiến, độ cân bằng lưỡi và khung biến dạng. Quan sát từ ngoài vùng có tấm che một cách an toàn rồi so với cách chỉnh của nhà sản xuất. Thay lực ép mà không ghi sẽ làm mất dữ liệu tìm nguyên nhân.

Nếu sạch hơn nhưng băng mòn, đừng xem lượng cặn loại bỏ là chỉ số thành công duy nhất. Kiểm tra vết tiếp xúc không đều, va chạm mối nối và lớp phủ băng hư. Dừng an toàn trước khi kiểm tra, rồi xem góc, vị trí, lực ép, bộ căng, vật liệu lưỡi và băng. Nếu cặn chỉ chuyển chỗ, lần theo đường thu hồi: máng dội ngược, khay tràn, nước bắn hay đổ vãi lúc thay thùng. Khay chỉ lấy ra khi dừng phải có dung tích phù hợp lịch dừng.

Nếu vài tuần sau hiệu quả giảm, so vật liệu, độ ẩm, băng lệch, bộ căng, mối nối và hóa chất với hồ sơ nghiệm thu. Ghi ai đổi cài đặt nào và dùng phụ tùng mã gì. Phiếu kiểm tra theo triệu chứng giảm sự phụ thuộc vào một thợ nhiều kinh nghiệm.

So sánh chi phí vòng đời với giả định minh bạch

Đặt giá thiết bị, lắp đặt, dừng máy, vật tư hao mòn, nhân công vệ sinh, xử lý cặn và tác động lên băng/con lăn trên cùng khoảng thời gian. Đánh dấu số chưa đo là giả định. Thiết bị giá thấp có thể cần cửa kiểm tra và cải tạo máng tốn kém; cấu hình phức tạp có thể vượt nhu cầu. So thời gian vệ sinh và lý do dừng sau lắp với mức ban đầu. Nếu cùng lúc thay băng, sản phẩm hoặc mức nạp, không quy toàn bộ thay đổi cho bộ gạt.

Tính hoàn vốn cần nêu ngày vận hành, đơn giá lao động, phụ tùng và chi phí thải bỏ. Không sao chép tỷ lệ làm sạch hay thời gian hoàn vốn từ tình huống của nhà cung cấp sang dây chuyền mình. Bộ phận mua hàng cần bảng tính có thể điều chỉnh khi điều kiện đổi.

Những sai lầm thường gặp khi chọn

Sai lầm là dùng lưỡi cứng trước khi chẩn đoán băng lệch và mối nối; không thiết kế nơi nhận cặn; coi trị số cao nhất của catalogue là kết quả bảo đảm tại nhà máy; quên không gian rút lưỡi và cô lập năng lượng; cho rằng phụ tùng tháo được chứng minh cả hệ thống vệ sinh; không khai báo gờ và chiều chạy ngược; hoặc không có mức ban đầu để so SAT. Cách phòng tránh là thu dữ liệu máy thật, nhận văn bản phạm vi áp dụng của nhà cung cấp và nghiệm thu trong cùng điều kiện.

Quyết định này nằm ở đâu trong thiết kế băng tải?

Nếu phương án vận chuyển còn chưa chắc chắn, hãy xem thiết kế băng tải và vận chuyển vật liệu để xác định hàng, lưu lượng, môi trường, mặt bằng và giao diện thiết bị. Nếu là pallet hay đồ gá nặng, vấn đề chính là cách đỡ tải chứ không phải cặn trên băng, lựa chọn băng tải xích là quyết định khác. Bài này dành cho trường hợp đã chọn băng tải dây đai phù hợp và cần quản lý vật liệu bám trên mặt băng.

FAQ: cách chọn bộ làm sạch băng tải

Có cần cả bộ sơ cấp và thứ cấp không?

Không phải lúc nào cũng cần. Bộ sơ cấp có thể đáp ứng mục tiêu; cặn mịn có thể cần thêm bộ thứ cấp. So cấu hình với vật liệu thật, đường thu hồi và tiêu chí nghiệm thu. Không lấy phần trăm chung làm cam kết cho nhà máy.

So lưỡi gạt nên xem gì trước?

Tương thích với băng và mối nối, tính chất cặn, và chỗ lắp. Nếu một mục không đạt, giá và độ cứng lưỡi chưa phải trọng tâm. Gửi ảnh, kích thước, chế độ chạy và xin xác nhận bằng văn bản.

Lưỡi tiêu chuẩn có dùng cho băng có gờ không?

Không được mặc định như vậy. Gờ có thể va vào lưỡi. Có thiết kế riêng nhưng vẫn phải xét hình học gờ, vùng tiếp xúc của đúng mẫu và chạy thử.

Chỉ lắp cleaner có giải quyết carryback không?

Thường không. Nạp lệch, băng lệch, hỏng bề mặt, máng lỗi hoặc khay tràn vẫn gây bẩn. Xem khâu nạp, gạt, thu hồi và vệ sinh như một quy trình.

FAT và SAT khác nhau thế nào?

FAT xác nhận cấu hình chế tạo, chỉnh, tấm che, phụ tùng và tính áp dụng đã ghi. SAT đo cặn, tình trạng băng và khả năng bảo trì trên dây chuyền thực với sản phẩm và chế độ chạy đại diện.

Tóm tắt

Hãy chọn bộ làm sạch băng tải theo thứ tự: ghi triệu chứng và mục tiêu carryback, thu dữ liệu băng và vật liệu, thiết kế vị trí sơ cấp/thứ cấp cùng đường thu hồi, so sánh bảo trì, vệ sinh và an toàn trong RFP, rồi kiểm tra chế tạo ở FAT và hiệu quả thực tế ở SAT. Tại nhà máy Thái Lan, đưa lối thay, tài liệu và nguồn phụ tùng địa phương vào phạm vi dự án.

Nếu đã có ảnh cặn hiện trường nhưng chưa đủ thông số, hãy liên hệ TOMAS TECH để cùng xác định cần đo gì trước khi xin báo giá cho cải tạo máy cũ hoặc thiết kế băng tải mới.
