Chọn quạt làm mát tủ điều khiển: lưu lượng, IP, nghiệm thu

Khi chọn quạt làm mát tủ điều khiển cho nhà máy tại Thái Lan, chỉ so sánh “lưu lượng gió tối đa” trong catalogue dễ dẫn tới tủ vẫn quá nóng sau lắp đặt. Bài toán gồm tổn hao nhiệt của thiết bị, nhiệt độ cao nhất tại cửa hút, giới hạn nhiệt độ quanh linh kiện nhạy cảm, tổn thất áp suất qua bộ lọc và cửa xả, cùng mức bụi, nước hoặc hơi dầu tại hiện trường. Hướng dẫn này nối quyết định chọn phương pháp làm mát với phép tính lưu lượng sơ bộ, yêu cầu RFP và bằng chứng FAT/SAT. Phương án cuối cùng phải dựa trên bộ tủ hoàn chỉnh, thị trường áp dụng và hướng dẫn của nhà sản xuất linh kiện.

Trước tiên: không khí bên ngoài có được đi vào tủ không?

Quạt lọc hút không khí môi trường vào tủ rồi xả nhiệt ra ngoài. Do đó không khí bên ngoài phải đủ mát so với mục tiêu trong tủ và đủ sạch để đưa trực tiếp vào. Rittal mô tả hai điều kiện này cho phương pháp dùng không khí môi trường. Tăng lưu lượng quạt không thể làm tủ lạnh hơn nhiệt độ không khí đầu vào. Nếu khu vực có nhiều bụi, hơi dầu, chất ăn mòn hoặc nước rửa, hãy xem lại yêu cầu kín tủ trước khi chọn quạt lớn hơn. Rittal: quạt lọc và bộ trao đổi nhiệt

Bộ trao đổi nhiệt khí–khí tách riêng luồng khí trong và ngoài, sử dụng chênh lệch nhiệt độ để thải nhiệt. Nếu cần nhiệt độ bên trong thấp hơn môi trường, đánh giá máy lạnh tủ điện hoặc bộ trao đổi khí–nước có nguồn nước lạnh thích hợp. Các thiết bị này giải quyết những điều kiện khác nhau, không phải tên gọi thay thế cho nhau. Tài liệu kỹ thuật của Rittal

Lập bảng tải nhiệt và nhiệt độ trước khi xin báo giá

Liệt kê tổn hao tính bằng W của biến tần, servo, bộ nguồn, biến áp, điện trở hãm, thiết bị truyền thông và các linh kiện khác đặt trong tủ. Dùng dữ liệu tổn hao của nhà sản xuất cho từng chế độ chạy, thay vì coi toàn bộ công suất điện nối vào máy là nhiệt tỏa trong tủ. Ghi thiết bị nào chạy đồng thời, thời gian tải và bộ phận nào đưa nhiệt ra ngoài tủ. Nếu dự kiến mở rộng, tính riêng cấu hình hiện tại và cấu hình tương lai.

Nhiệt độ môi trường phải đo tại vị trí dự định hút khí, không lấy số đặt điều hòa ở phòng khác. Tủ đặt gần lò, sát mái, cạnh cửa giao hàng hoặc gần khí xả của tủ bên cạnh có thể chịu điều kiện khác hẳn. Nếu dây chuyền vẫn vận hành khi điều hòa tòa nhà ngừng, phải tính trường hợp này. Giới hạn trong tủ căn cứ vào thiết bị có biên nhiệt nhỏ nhất, yêu cầu giảm định mức khi nóng, khoảng cách lắp và hướng gió mà hãng quy định. Một nhiệt kế ở giữa cánh cửa không chứng minh được nhiệt độ tại cửa hút của biến tần.

Diện tích bề mặt, vật liệu tủ, khoảng cách đến tường, nắng chiếu và tủ kế bên đều ảnh hưởng trao đổi nhiệt thụ động. IEC TR 60890:2022 đưa ra phương pháp tính độ tăng nhiệt của không khí trong enclosure cho bộ đóng cắt và điều khiển hạ áp hoặc sản phẩm tương tự; IEC nêu phạm vi chủ yếu là bộ tủ không dùng thông gió cưỡng bức. Vì vậy không nên dùng kết quả này như bằng chứng riêng cho lưu lượng thực tế của quạt khi chưa kiểm tra phạm vi và dữ liệu sản phẩm. IEC TR 60890:2022

Bài thiết kế tủ điều khiển tại Thái Lan bàn về nền tảng mạch điện, nhiệt và FAT của cả tủ. Ở đây trọng tâm là thiết bị làm mát và đường khí cụ thể.

Tính lưu lượng quạt làm mát tủ điều khiển

Quan hệ nhiệt hiện là Q [W] = lưu lượng khối lượng [kg/s] × nhiệt dung riêng của không khí cp [J/(kg·K)] × chênh lệch nhiệt độ ΔT [K]. Với lưu lượng thể tích V [m³/h], phép ước tính ban đầu là V = 3600Q/(ρcpΔT), trong đó ρ là khối lượng riêng không khí [kg/m³]. Rittal dùng cùng công thức trong tài liệu chọn quạt lọc và lưu ý khối lượng riêng, nhiệt dung riêng thay đổi theo nhiệt độ, áp suất. Rittal: tính lưu lượng quạt lọc

Ví dụ giả định để minh họa, không phải thông số thiết kế: nếu nhiệt cần đưa đi bằng không khí là 500 W, ΔT cho phép 10 K, ρ = 1,2 kg/m³ và cp = 1005 J/(kg·K), V khoảng 149 m³/h. Đây không phải lưu lượng bảo đảm tại nhà máy hay khuyến nghị model. Thiết kế thật phải xét truyền nhiệt qua vỏ, nhiệt từ ngoài vào, điểm nóng cục bộ, vị trí hút/xả và sụt áp qua bộ lọc. Schneider Electric lưu ý phép tính thủ công có sai số khi chưa biết dòng nhiệt qua vỏ tủ và khuyến nghị công cụ nhiệt chuyên dụng khi cần độ chính xác. Schneider Electric: tính lưu lượng cho tủ

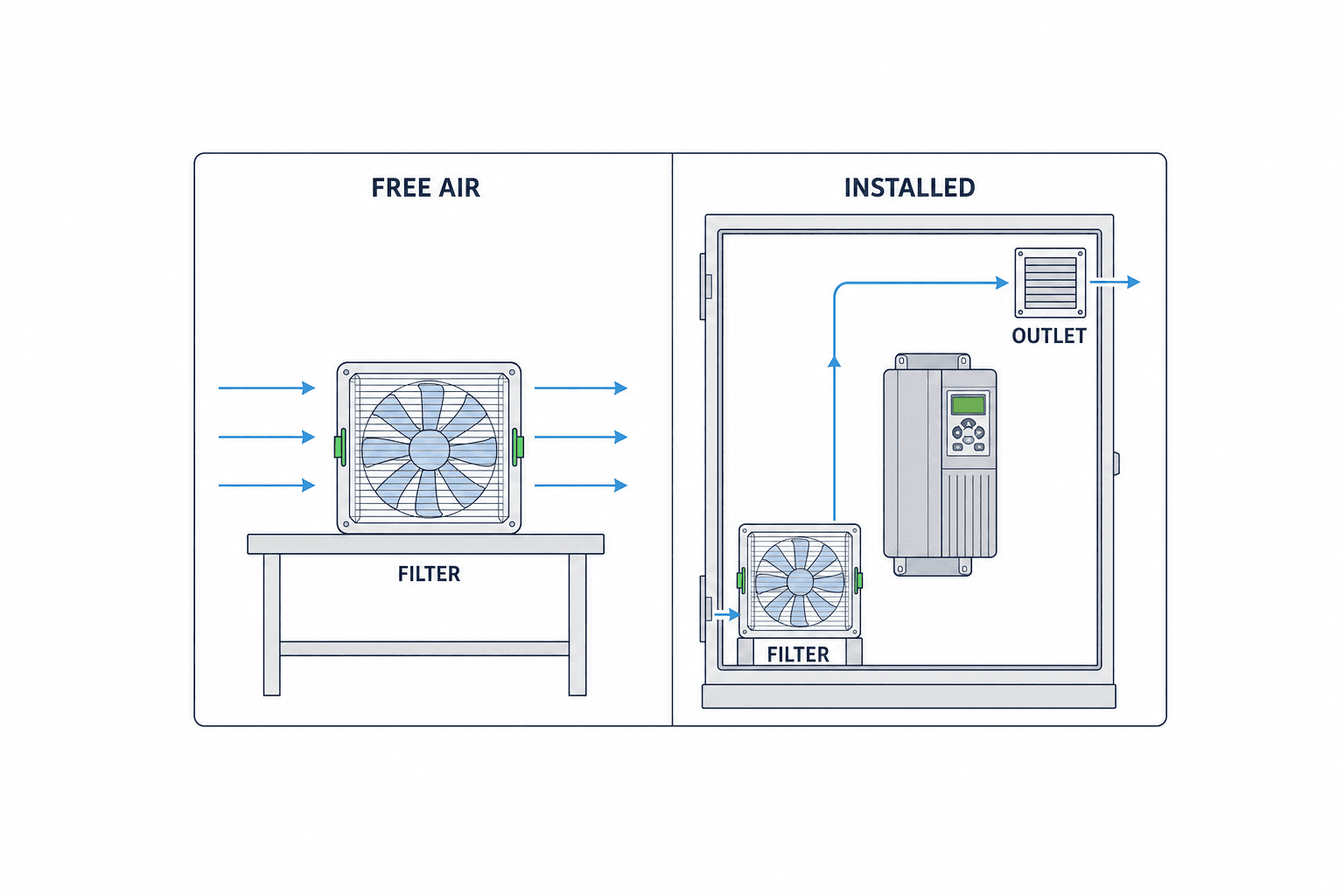

So sánh lưu lượng cần thiết với điểm làm việc sau lắp đặt, không phải trị số quạt chạy tự do. Lọc đầu vào, lọc cửa xả, lưới chắn và ống dẫn đều gây sức cản; lọc bẩn làm sức cản tăng. Cửa xả hẹp, máng dây dày hoặc đầu hút nằm sát đầu xả có thể khiến gió không đi qua nguồn nhiệt. Tài liệu ClimaSys của Schneider Electric yêu cầu xét tổn thất áp suất phía cửa xả và vệ sinh/thay bộ lọc định kỳ. ClimaSys brochure

Đừng cộng một tỷ lệ dự phòng chung mà không giải thích. Tách sai số của dữ liệu tổn hao, nhiệt độ môi trường cao nhất, tình trạng lọc bẩn, linh kiện bổ sung, dung sai sản phẩm và nguồn điện. Sau đó đọc điểm làm việc trên đường đặc tính của nhà sản xuất. Với nhiều quạt, xem từng luồng qua tủ và sức cản phía cửa xả, không chỉ cộng lưu lượng khi chạy tự do. Thiết bị yêu cầu hướng gió và khoảng cách riêng vẫn cần được bảo đảm dù lưu lượng tổng có vẻ đủ.

Năm điểm khi chọn quạt lọc cho tủ điện

1. Đường gió phải đi qua nguồn nhiệt thực

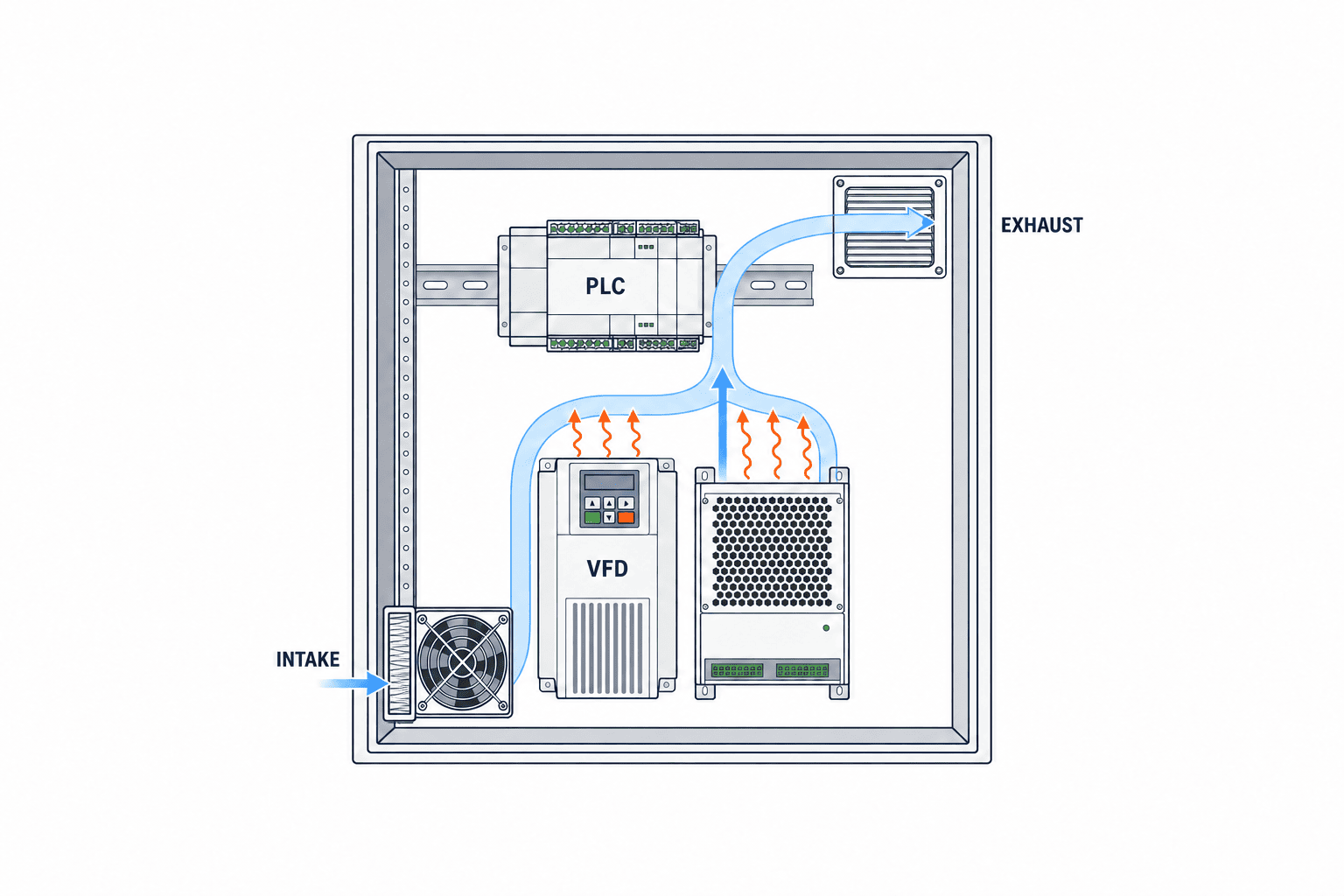

Vẽ đầu hút, đầu xả, máng dây, thiết bị nóng, vật cản và điểm đo lên bản vẽ tủ. Tách đầu hút khỏi đầu xả để hạn chế gió đi tắt nhưng không mặc định mọi tủ đều phải hút dưới/xả trên. Kiểm tra hướng quạt của biến tần, thiết bị trên cửa và nơi bụi dễ bám. Gió đi thẳng tới cửa xả có thể cho lưu lượng tổng đẹp nhưng linh kiện vẫn quá nóng.

2. Hiệu năng khi lọc bị bẩn

Bộ lọc giảm bụi đi vào nhưng tăng sức cản, đặc biệt khi đã dùng một thời gian. Chọn vật liệu lọc, tần suất kiểm tra và chỗ tháo lắp an toàn theo hiện trường. Ở nơi ô nhiễm nặng, so sánh giải pháp kín với chi phí thay lọc và thời gian dừng máy, không chỉ giá mua quạt. Rittal nêu môi trường nhiều bụi hoặc dầu là tình huống có thể không phù hợp cho quạt lọc. Hướng dẫn chọn enclosure của Rittal

3. IP của tủ sau khi hoàn thiện

IEC 60529 phân loại mức bảo vệ chống xâm nhập do enclosure cung cấp. Cấp IP được ghi cho mặt trước của quạt không tự động trở thành cấp IP của cả tủ có cánh cửa, cable gland, cửa xả, lỗ khoan mới và gioăng. Nêu rõ trạng thái tủ lắp hoàn chỉnh, hướng lắp, điều kiện rửa và cách giữ tình trạng sau thay lọc. IP cũng không phải bằng chứng toàn diện cho chống ăn mòn, ngưng tụ, hơi dầu, UV hoặc hiệu năng nhiệt. IEC 60529

4. Nguồn, điều khiển và ứng xử khi hỏng

Xác định điện áp, tần số, điều khiển quạt, phát hiện ngừng quay, báo nhiệt độ và báo lọc tắc nếu có. Thermostat có thể giảm thời gian chạy nhưng ngưỡng điều khiển phải tính đến nhiệt lúc khởi động và độ ẩm. Thỏa thuận khi quạt hỏng thì dừng dây chuyền, báo động hay giảm tải có kiểm soát. Những tín hiệu đã chọn phải có trong sơ đồ, danh mục I/O và danh mục alarm, không giả định chức năng tùy chọn trên catalogue đã được lắp.

5. Bảo trì và phụ tùng

Kiểm tra phụ tùng mua được tại Thái Lan, tính tương thích của lọc, hướng tháo và quy trình cô lập điện an toàn. Tránh bố trí phải di chuyển cả tủ mới thay được lọc hoặc khiến người bảo trì tiếp cận phần mang điện không cần thiết. Bàn giao nhiệt độ nền và cách kiểm tra tình trạng lọc để có cơ sở tìm nguyên nhân khi nhiệt độ tăng sau này.

Ranh giới giữa quạt, bộ trao đổi nhiệt và máy lạnh tủ

Nói “làm mát tủ” có thể chỉ yêu cầu giữ nhiệt độ trong tủ cao hơn môi trường một mức cho phép, hoặc yêu cầu thấp hơn môi trường. Phải phân biệt trước. Nếu không khí bên ngoài đủ mát và sạch, quạt lọc là lựa chọn cần đánh giá. Nếu không được đưa khí vào nhưng chênh lệch nhiệt độ đủ, bộ trao đổi khí–khí tách riêng hai mạch. Nếu cần thấp hơn môi trường, xét máy lạnh tủ hoặc giải pháp nước lạnh có hạ tầng phù hợp. Rittal: so sánh phương pháp

Một nhà máy Thái Lan có thể đồng thời có phòng lắp ráp điều hòa, khu vực nóng sát mái và khu rửa bằng nước. Đo điều kiện từng tủ, đừng lấy một “nhiệt độ nhà máy” cho tất cả. Với máy lạnh tủ, xét nơi thải khí nóng, thoát nước ngưng, nguồn điện, bảo trì và báo động. Phương án kín cũng phụ thuộc cửa được đóng và gioăng không hư. Ngưng tụ là bài toán khác với thải nhiệt: xem độ ẩm, việc mở cửa và chuyển tiếp nhiệt khi ngừng máy. So sánh điện năng, vật tư, nhân công, thời gian ngừng và phụ tùng cùng với giá đầu tư.

Viết RFP để các báo giá có cùng cơ sở

Ví dụ trước khi mua: hai tủ giống nhau vẫn có thể cần hai cách làm mát

Giả sử hai tủ chứa cùng một biến tần và PLC. Một tủ đặt trong phòng lắp ráp có điều hòa, tủ kia bên băng tải dưới mái nóng. Tổn hao của thiết bị bằng nhau nhưng nhiệt độ ngay cửa hút khác nhau, nên ΔT cho phép cũng khác. Tủ trong phòng lắp ráp có thể đưa không khí bên ngoài vào, trong khi bụi và khí nóng bên băng tải khiến việc sao chép đúng quạt lọc ấy không còn phù hợp. Trước khi chọn model, hãy xác định nhiệt độ hút cao nhất, mức ô nhiễm, giới hạn linh kiện và yêu cầu chạy khi điều hòa nhà xưởng ngừng cho từng vị trí.

Giả sử máng dây khi thi công rộng hơn bản vẽ duyệt và che một phần cửa xả phía trên. Dù phép tính ban đầu cho đủ lưu lượng, điểm làm việc và nhiệt độ cục bộ sau lắp đã thay đổi. Vì vậy RFP cần yêu cầu bản vẽ đường khí theo linh kiện lắp thật, mã lọc, khoảng trống bảo trì và kiểm tra trực quan ở FAT, bên cạnh bảng tính. SAT phải ghi đồng thời nhiệt độ ngoài và trong ở cùng trạng thái tải. Lý do chọn thiết bị chỉ truy xuất lại được khi phép tính, bản vẽ, tủ thực tế và phép đo nhất quán.

Nhà thầu A có thể đề xuất quạt phải vệ sinh lọc thường xuyên; B đề xuất bộ trao đổi nhiệt cho tủ kín; C đề xuất máy lạnh tủ. Không xếp hạng chỉ bằng giá thiết bị. So sánh khả năng đạt nhiệt độ và bảo vệ chống xâm nhập, rồi tính thêm vật tư tiêu hao, điện, nhân công bảo trì và thời gian dừng sản xuất. Nếu dự án buộc chỉ định sẵn một phương pháp, vẫn yêu cầu nhà thầu nêu điều kiện không áp dụng được và phương án thay thế. Câu hỏi này giúp phát hiện giả định hiện trường còn thiếu.

Giữ phép tính có thể kiểm tra lại trong hồ sơ thiết kế

Ghi rõ Q trong công thức lưu lượng là tổng tổn hao linh kiện trong tủ hay phần nhiệt còn lại mà gió phải mang đi sau khi tính truyền nhiệt thụ động qua vỏ. Trộn hai định nghĩa khiến cùng công thức cho kết quả khác nhau. Nếu tính tản nhiệt qua vỏ, lưu diện tích hữu hiệu, vật liệu, khoảng cách tường, điều kiện môi trường và phương pháp hoặc phiên bản phần mềm. Thiết bị thiếu dữ liệu tổn hao không nên được gán bằng không; ghi nguồn cần lấy và giả định tạm. Với mở rộng tương lai, quyết định quạt ban đầu đã dự phòng hay sẽ đổi khi thêm tải.

ΔT là chênh lệch giả định giữa khí vào và khí ra cho trường hợp thiết kế, không phải chênh lệch tức thời được chọn tùy ý giữa hai nhiệt kế. Kiểm tra riêng ΔT với giới hạn nhiệt độ ở từng linh kiện nhạy cảm. Cho phép ΔT lớn làm lưu lượng tính ra nhỏ, nhưng cửa hút của linh kiện có thể quá nóng. Đặt ΔT quá nhỏ có thể buộc dùng quạt lớn, tăng lỗ mở, tiếng ồn, điện năng và tải của lọc. Sau phép tính phải trở lại đường đặc tính sản phẩm, bố trí tủ và giới hạn linh kiện để chốt lựa chọn.

Bằng chứng lưu lượng thực cần đường đặc tính áp suất–lưu lượng của quạt và sức cản của bộ phận hút/xả đã chọn. Đổi vật liệu lọc, thêm chớp gió hay nắp bảo vệ có thể làm điểm làm việc thay đổi. Quạt quay không tự chứng minh gió đi qua nguồn nhiệt; kiểm tra cả đường khí trên bản vẽ lẫn nhiệt độ cục bộ. Phiên bản bản vẽ và bảng tính phải khớp linh kiện lắp thật ở FAT. Một phụ tùng thay thế cùng kích thước vẫn có thể khác đường đặc tính, lọc, nguồn, tiếng ồn, cấp bảo vệ hoặc phụ tùng. Lưu model lắp đặt, bản vẽ, mã lọc, cài đặt và biên bản SAT chung một bộ để lần cải tạo sau đọc lại được.

Yêu cầu “lắp quạt làm mát” không tạo ra báo giá so sánh được. Bên mua cần khóa giả định tải nhiệt và môi trường; mỗi nhà thầu nộp cân bằng nhiệt, lý do chọn công nghệ, lưu lượng tại điểm làm việc khi đã lắp lọc, bản vẽ đường gió và kế hoạch thử nghiệm. Nếu đầu vào chưa được đo, đánh dấu là ước tính, ngày cần đo và cách xử lý thay đổi. Có thể thêm bảng sau vào phạm vi mua sắm trong hướng dẫn sản xuất và bàn giao tủ điều khiển tại Thái Lan.

Kiểm tra mọi nhà thầu dùng cùng nhiệt độ môi trường tối đa, tải tổn hao và giới hạn trong tủ. Không so sánh lưu lượng quạt không tải của một bên với lưu lượng đã qua lọc của bên khác. Chốt điểm đo, tải, điều kiện xung quanh, thời gian hoặc cách ghi và tiêu chí đạt trước khi ký; nếu không, lời cam kết “nhiệt độ đạt” rất khó kiểm chứng lại.

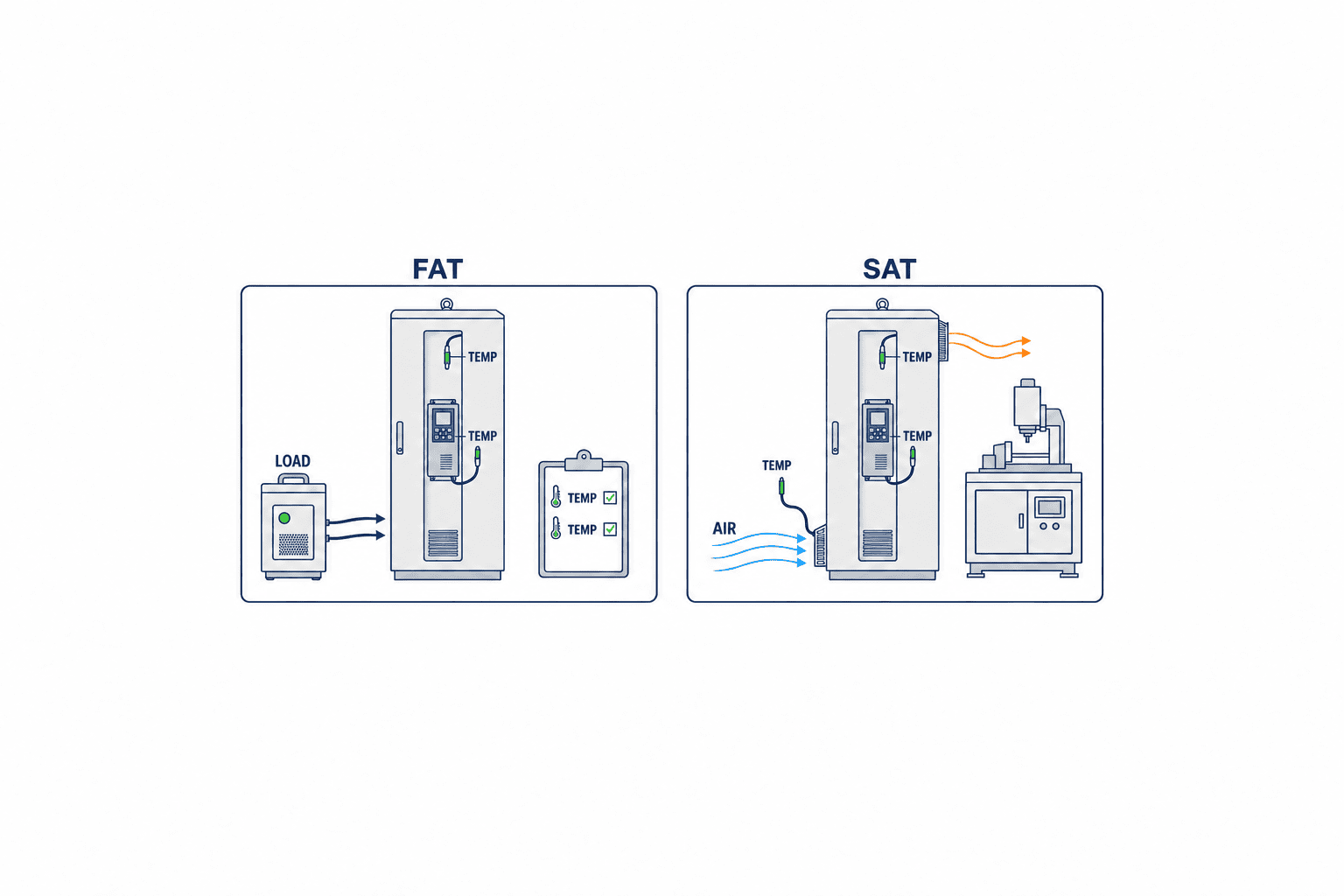

FAT tại đơn vị chế tạo

Đối chiếu đúng model, chiều quạt, lỗ hút/xả, vật liệu lọc, nguồn, alarm và lối bảo trì với bản vẽ đã duyệt. Kiểm tra khi cửa đóng rằng máng dây và thiết bị trên cửa không chắn luồng. Ghi kết quả đo nhiệt cùng tải thử và nhiệt độ xưởng lúc đo. Nếu FAT không tái hiện được điều kiện nóng nhất ở nhà máy nhận hàng, liệt kê phần chưa chứng minh để chuyển sang SAT. Chỉ thử những tín hiệu dừng quạt, báo nóng hay báo lọc đã thực sự có trong thiết kế.

SAT tại nhà máy Thái Lan

Tại vị trí lắp thật, đo đồng thời tải vận hành, nhiệt độ ngay cửa hút và các điểm trong tủ. Nên có điểm gần cửa hút của linh kiện nhạy nhiệt nhất, phần trên tủ và cửa xả theo kế hoạch đã duyệt. Đóng cửa, ghi tình trạng điều hòa và khí xả từ máy bên cạnh. Nếu chưa có tải cao nhất hoặc mùa nóng nhất, hẹn phép đo bổ sung và chỉ định người phụ trách, không coi điều kiện chưa thử là đã đạt. Khi vượt giới hạn, kiểm tra tải, gió đi tắt, lọc tắc, điểm làm việc quạt và khí nóng xung quanh trước khi chỉ đổi quạt.

Sai lầm thường gặp và khi nào phải chọn lại

Sai lầm thứ nhất là môi trường đã nóng nhưng chỉ tăng cỡ quạt; thông gió không làm không khí trong tủ lạnh hơn khí hút vào. Thứ hai là so lưu lượng tối đa của quạt chạy tự do trực tiếp với nhu cầu tính toán, thay vì dùng điểm làm việc sau lọc và cửa xả. Thứ ba là xem cấp IP ở mặt quạt như cấp của tủ hoàn chỉnh, bỏ qua cửa, cable gland, lỗ gia công tại hiện trường và trạng thái sau bảo trì.

Sai lầm thứ tư là chỉ đo nhiệt độ giữa cánh cửa, trong khi điểm nóng có thể ở cửa hút của biến tần, phía trên tủ hoặc sau cụm linh kiện dày. Thứ năm là không đưa thay lọc vào thiết kế và hồ sơ bàn giao. Thứ sáu là bổ sung thiết bị mà không đánh giá lại cân bằng nhiệt: ngay cả một linh kiện nhỏ cũng có thể đổi tổn hao, đường gió, nguồn dự phòng hoặc lỗ mở ảnh hưởng IP. Cập nhật bảng tổn hao và điều kiện nghiệm thu qua quy trình quản lý thay đổi.

Đừng hiểu rằng chỉ một alarm là phải đổi model ngay. Ghi tải, nhiệt độ môi trường, trạng thái cửa và lọc tại thời điểm báo, rồi tìm giả định thiết kế nào đã khác. Quạt dừng thì kiểm nguồn và điều khiển; lưu lượng yếu thì kiểm lọc và sức cản cửa xả; nóng cục bộ thì xem bố trí và đường gió. Khi điều kiện môi trường khắc nghiệt hơn trở thành thường trực, đánh giá lại cả phương pháp làm mát và bảo vệ của tủ hoàn chỉnh, không chỉ công suất quạt. Vận hành tạm với cửa mở không phải trạng thái nghiệm thu lâu dài.

Khi tìm nguyên nhân tại hiện trường, ghi loại sản phẩm, chế độ chạy và trạng thái thiết bị lân cận cùng thời điểm với nhiệt độ trước và sau alarm. Nhiệt độ giảm sau khi vệ sinh lọc gợi ý lọc có ảnh hưởng, nhưng nếu tải hoặc nhiệt độ môi trường giữa hai lần khác nhau thì chưa thể kết luận quan hệ nhân quả đơn giản. Quạt có thể vẫn quay nhưng vật liệu đóng gói đặt sát cửa hút hoặc đồ vật che cửa xả vẫn làm giảm luồng gió hữu ích. Sau khi xác định nguyên nhân, đo lại dưới tải và môi trường tương đương sau khi khắc phục, rồi cập nhật bản vẽ, hướng dẫn bảo trì và cài đặt cảnh báo. Hồ sơ đó trở thành bằng chứng thiết kế hữu ích cho lần mở rộng tiếp theo hoặc tủ cùng kiểu.

Cải tạo tủ cũ: khảo sát trước khi khoan lỗ

Thu thập lịch sử alarm, tải, nhiệt độ trong tủ và nhiệt độ ngoài tủ trong cùng khung giờ. Sự cố ở một công đoạn có thể do nhiều nguồn nhiệt chạy cùng lúc hoặc khí nóng của máy kế bên. Mở cửa làm nhiệt giảm là dấu hiệu có vấn đề nhiệt nhưng không chứng minh dùng quạt là đúng, vì bụi và ẩm cũng đi vào. Trước khi khoan, xem thanh cái, dây điện, dây bảo vệ, thiết bị trên cửa, độ bền cơ khí và chỗ thao tác an toàn. Kiểm soát phoi kim loại và kiểm tra lại sau gia công. Cửa hút mới cần cửa xả đủ diện tích; mạch điện cấp quạt phải có dung lượng và bảo vệ phù hợp.

Gioăng cửa và cable gland cũ có thể đã suy giảm khả năng chống xâm nhập. Đánh giá bộ tủ sau cải tạo theo môi trường lắp đặt hiện tại. Nếu thiếu chỗ, so sánh phương án đưa nguồn nhiệt ra ngoài, đổi kết cấu hoặc thay tủ. Cải tạo là đánh giá lại cả assembly, không chỉ mua một phụ kiện.

Duy trì trạng thái đã nghiệm thu

Hồ sơ bàn giao nên có nhiệt độ nền trong/ngoài, vị trí cảm biến, tải khi đo, ngưỡng alarm, tiêu chí vệ sinh hoặc thay lọc và cách xác nhận sau bảo trì. Khi nhiệt tăng về sau, đội bảo trì sẽ phân biệt môi trường nóng hơn, tải tăng, quạt dừng, lọc bẩn hoặc dây bổ sung chặn luồng. Thêm linh kiện phải cập nhật bảng tổn hao và xét có cần thử lại không. So sánh xu hướng nhiệt chỉ có nghĩa khi biết vị trí đo, hiệu chuẩn, tải và nhiệt độ môi trường.

FAQ: chọn quạt làm mát tủ điều khiển

Chỉ cần lưu lượng tính toán là chọn được model?

Không. Đó là yêu cầu ban đầu. Phải kiểm tra lưu lượng khi đã lắp bộ lọc/cửa xả, đường gió, điểm nóng tại linh kiện, môi trường và bằng chứng FAT/SAT.

Tủ yêu cầu IP cao có dùng quạt lọc được không?

Phụ thuộc cấu hình hoàn chỉnh và cấp bảo vệ yêu cầu. IP trên mặt quạt không tự động áp dụng cho cả tủ. Hãy xác định trạng thái lắp đặt và bằng chứng với nhà cung cấp.

Nếu môi trường nóng bằng mức mục tiêu trong tủ, tăng quạt có giúp không?

Không thể dùng chính luồng khí đó để làm trong tủ lạnh hơn nhiệt độ đầu vào. Kiểm tra lại giới hạn dựa trên datasheet linh kiện; nếu cần thấp hơn môi trường, đánh giá giải pháp làm mát chủ động hoặc nước lạnh phù hợp.

RFP, FAT và SAT phải lượng hóa gì?

Nguồn gốc tổn hao, nhiệt độ môi trường cao nhất, giới hạn trong tủ, lưu lượng cần và thực, điểm đo, tải, cách ghi và tiêu chí chấp nhận của từng dự án. Không lấy ví dụ minh họa trong bài làm giá trị hợp đồng.

Kết luận

Chỉ chọn quạt lọc sau khi xác nhận không khí bên ngoài được phép vào và đủ mát. Ước tính lưu lượng theo tải nhiệt và độ tăng nhiệt cho phép, rồi kiểm tra điểm làm việc sau lắp đặt và đường khí qua linh kiện. Nếu môi trường không cho phép thông gió hoặc quá nóng, so sánh bộ trao đổi tách mạch và làm mát chủ động trên cùng bộ dữ liệu. Đưa giả định và bằng chứng vào RFP, kiểm cấu trúc/chức năng ở FAT và đo điều kiện vận hành thật ở SAT.
