Triển khai AI kiểm tra X-ray PCB bằng AXI: mối hàn khuất và nghiệm thu

Khi triển khai AI kiểm tra X-ray PCB bằng AXI, câu hỏi đầu tiên không phải là tỷ lệ chính xác được quảng cáo. Cần xác định mối hàn nào bị che khuất, lỗi nào phải phát hiện, bằng chứng nào đủ để kết luận đạt/không đạt, và ai xử lý kết quả chưa rõ. AOI dùng ánh sáng nhìn thấy không quan sát đầy đủ các mối nối nằm dưới một số linh kiện như BGA. AXI dùng ảnh X-ray để xem cấu trúc bên trong; nhưng chụp được ảnh chưa chứng minh rằng hệ thống phân loại lỗi ổn định. Bài viết này trình bày lộ trình cho dây chuyền SMT tại Thái Lan: phạm vi, phương pháp chụp, PoC, mua sắm, nghiệm thu và vận hành.

Đây là hướng dẫn thực hành về mua sắm và dữ liệu chất lượng, không thay thế thiết kế an toàn bức xạ hay xác nhận tuân thủ. Hãy kiểm tra yêu cầu về lắp đặt, che chắn, liên động, vận hành và bảo trì với nhà sản xuất thiết bị và chuyên gia đủ năng lực tại địa phương.

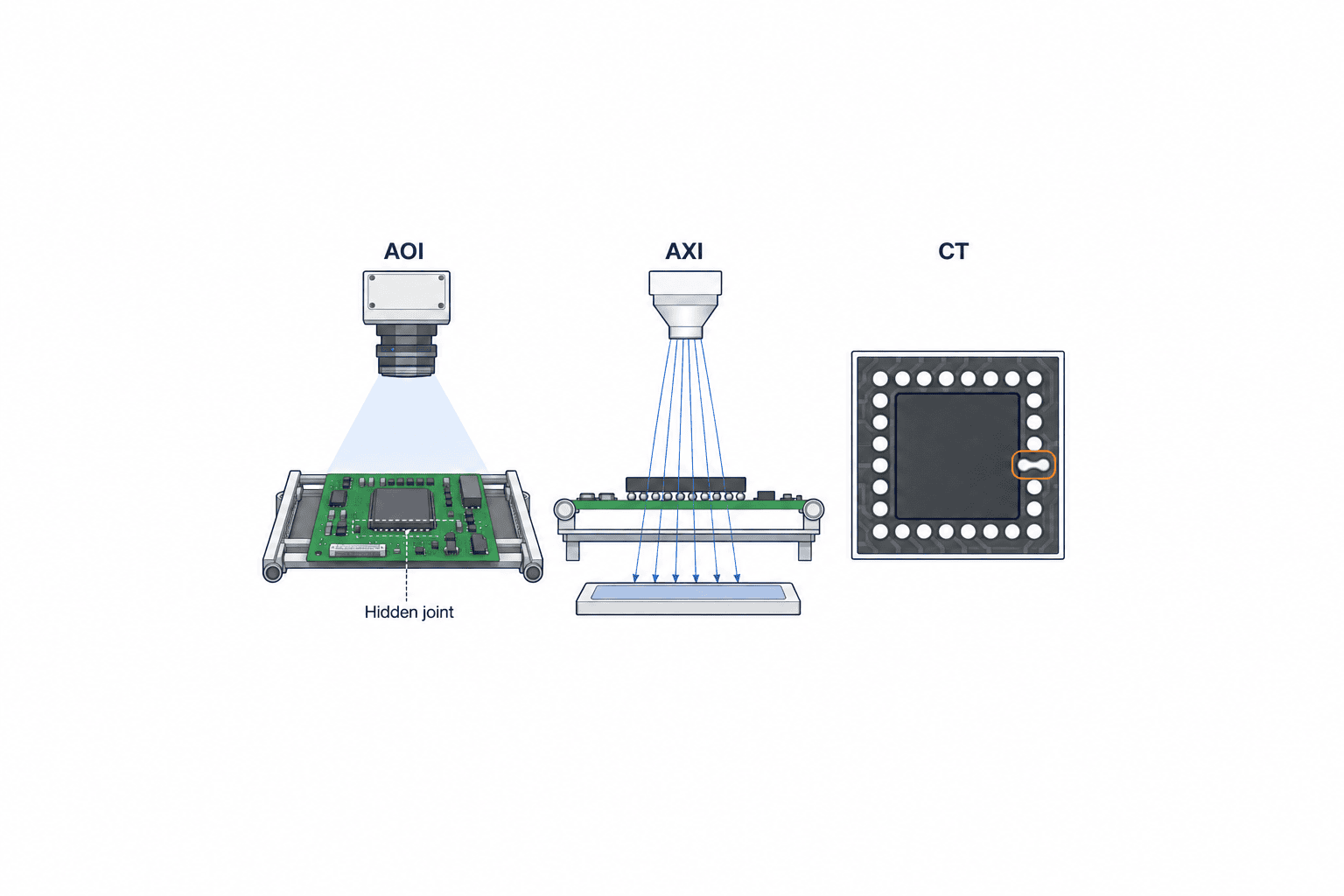

Chỉ định lý do dùng AXI bằng mối hàn cần bằng chứng X-ray

AOI kiểm tra những đặc điểm nhìn thấy được: có linh kiện, đúng cực, đúng vị trí và hình dạng mối hàn lộ ra ngoài. AXI sử dụng thông tin truyền qua của X-ray để quan sát phần nằm dưới linh kiện. Hai công nghệ đo những tín hiệu vật lý khác nhau, có tốc độ và chi phí khác nhau. Trước tiên hãy lập bản đồ lỗi đã được AOI bao phủ và phần còn lại không thể xác nhận bằng ánh sáng nhìn thấy; không chuyển toàn bộ danh mục AOI sang AXI chỉ vì đã mua máy X-ray.

Tài liệu công nghệ CT AXI của OMRON nêu BGA và các linh kiện không có fillet lộ ra là ví dụ khó quan sát bằng phương pháp quang học; đồng thời so sánh X-ray 2D, tomosynthesis và CT. Thông số trong tài liệu của nhà sản xuất thuộc về thiết bị và điều kiện thí nghiệm được mô tả. Cần thử trên PCB thật với mật độ đồng, linh kiện hai mặt, kích thước panel và độ cong của nhà máy mình.

Mục tiêu mua sắm nên kiểm chứng được: “Với BGA của sản phẩm A, phát hiện bridge và void theo tiêu chí đã thống nhất; lưu ID bo, vị trí, ảnh, phiên bản recipe và quyết định xử lý.” Một vài ảnh trình diễn đẹp không thể thay thế kết quả trên bo thực với danh mục lỗi đã thống nhất.

Lập danh mục lỗi cùng giới hạn của ảnh

“Kiểm tra BGA” là yêu cầu quá rộng. Liệt kê bridge, open, void, lượng hàn thiếu hoặc thừa, lệch vị trí, nghiêng và dị vật cho đúng linh kiện, vị trí và sản phẩm. Với mỗi mục, ghi mẫu đạt rõ ràng, mẫu ranh giới, trường hợp chưa rõ và người ra quyết định cuối. Ảnh X-ray tự nó không bảo đảm dẫn điện, độ bền mối nối hay tuổi thọ. Không áp một tỷ lệ void duy nhất cho mọi mối hàn nếu chưa xét thiết kế, vật liệu và tiêu chí khách hàng.

Lưu phiên bản sản phẩm, ID bo, phiên bản recipe, thời điểm cùng với kết quả. Nếu mẫu giới hạn chưa đủ, đưa việc thu thập và xác nhận ground truth vào điều kiện của PoC. Không coi recipe thử nghiệm là đã đủ cho sản xuất hàng loạt khi ranh giới đạt/không đạt còn tranh cãi.

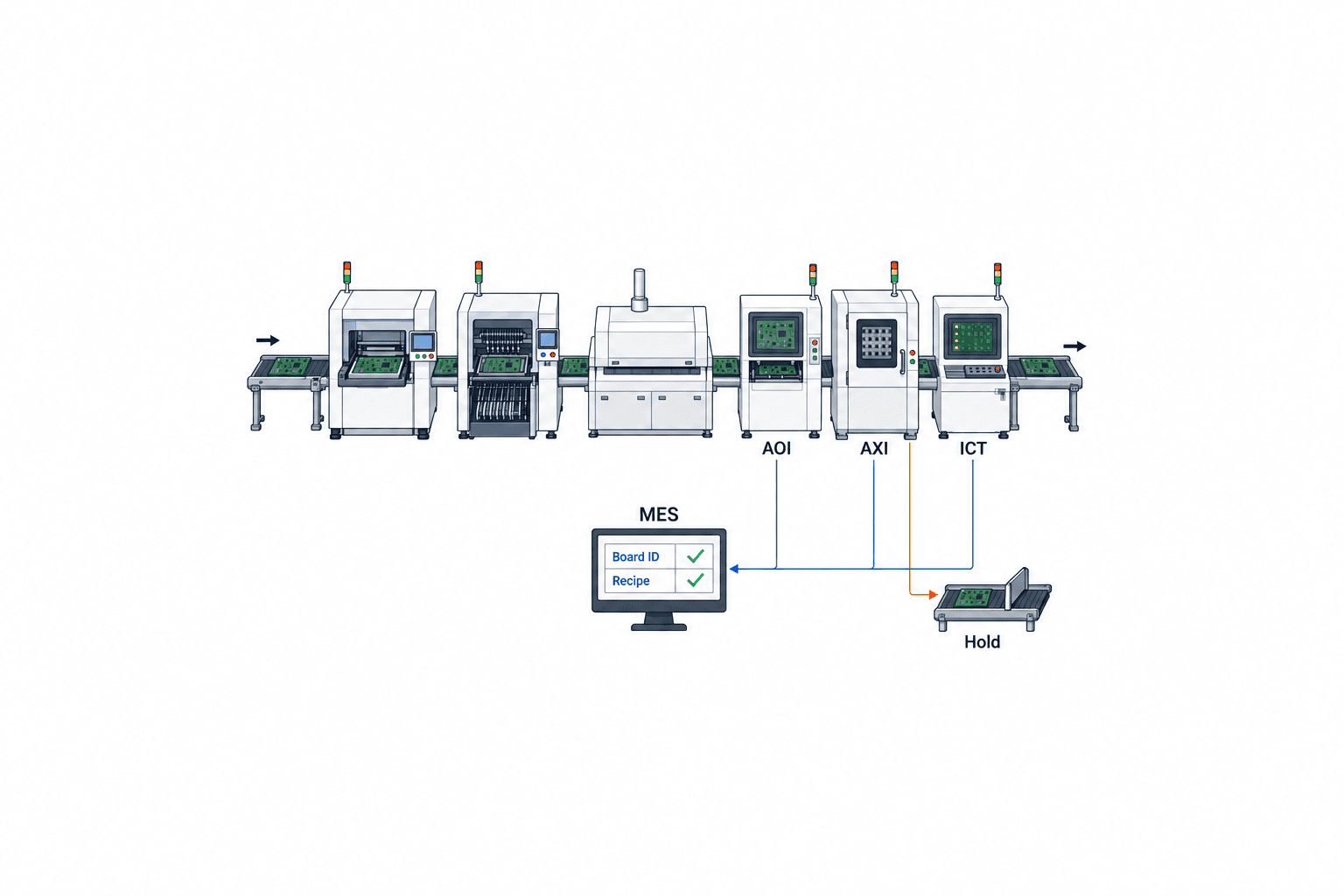

Phân vai AOI, AXI và ICT

AOI phát hiện bất thường bên ngoài từ sớm; AXI đánh giá mối nối bị che; ICT và thử chức năng kiểm tra hành vi điện. Không có phương pháp nào bao phủ mọi failure mode. Bài về AI kiểm tra mối hàn nhìn thấy bằng AOI tập trung vào bề mặt quan sát được, còn bài này tập trung vào mối nối khuất.

Cần chỉ định ai giữ lại bo khi kết quả khác nhau và ai có quyền cho xuất. AOI đạt không chứng minh bi BGA bên dưới đạt. Ngược lại, bắt AXI kiểm tất cả đặc điểm quang học dễ thấy có thể tăng thời gian chụp và công kiểm lại mà không tăng độ bao phủ có ích.

So sánh X-ray 2D, chụp nghiêng và CT trên sản phẩm thật

Ảnh 2D chồng các cấu trúc trên đường đi của tia. Nó có thể nhanh và phù hợp với lớp cấu trúc đơn giản, nhưng lớp đồng dày hoặc lắp ráp hai mặt khiến nguyên nhân của vùng tối khó tách. Chụp nghiêng và tái tạo nhiều góc có thể giúp phân biệt. CT cung cấp thông tin theo lát cắt để xem cấu trúc bị che, song phải xác nhận chất lượng ảnh và năng suất trên chính sản phẩm cần kiểm. Tên phương pháp không tự quyết định lựa chọn.

Tài liệu OMRON về di chuyển liên tục giữa các trường nhìn CT cho thấy năng suất còn phụ thuộc chuyển động và thu ảnh, không chỉ thời gian suy luận AI. Hãy đo từ khi nhận bo, đọc ID, căn vị trí, chụp, tái tạo, phân loại, con người xem lại đến khi nhả bo, với đúng phạm vi kiểm trong hợp đồng. Không ghép độ phân giải cao nhất của một cấu hình với tốc độ nhanh nhất của cấu hình khác.

Dùng cùng một bộ bo khó cho mọi phương pháp: mối nối nhỏ, đồng dày, lắp ráp hai mặt, panel lớn, độ cong trong giới hạn, bo sửa và các phiên bản sản phẩm. Với mỗi vị trí không đánh giá được, ghi nguyên nhân và đường kiểm tra thay thế. Khi sản xuất hỗn hợp, đo chuyển recipe, chụp lại, thời gian chờ và tải công việc của người đánh giá. Bộ đệm chỉ hấp thụ dao động ngắn, không giải quyết năng lực trung bình thiếu. Máy có thể rảnh trong khi bo vẫn chờ người duyệt.

Xác định chính xác AI trong AXI quyết định điều gì

“Có AI” có thể chỉ là tìm vùng nghi ngờ, phân loại lỗi, đo void, chấm điểm bất thường hoặc ưu tiên ảnh cho nhân viên. Yêu cầu nhà cung cấp phân biệt quy tắc xử lý ảnh, ngưỡng, mô hình học máy và phán quyết của con người. Đầu ra AI là PASS/FAIL cuối cùng hay chỉ là gợi ý? Điều đó thay đổi cách nghiệm thu và trách nhiệm.

Dữ liệu học phải bao phủ biến thiên bình thường về sản phẩm, lô, máy, điều kiện chụp và lỗi được xác nhận. Tách tập đánh giá khỏi tập huấn luyện và chỉnh ngưỡng. Chia ngẫu nhiên theo ID bo vẫn có thể đưa ảnh gần như trùng từ cùng panel hoặc lô vào hai tập. Kiểm tra quan hệ panel, lô, ngày, máy và lần chụp lại. Nếu lỗi hiếm có ít mẫu, báo rõ độ không chắc chắn thay vì một con số accuracy tổng hợp.

Đo bỏ sót và loại nhầm riêng

Bỏ sót khiến hàng lỗi lọt; loại nhầm tạo công kiểm lại và giữ hàng tốt. Mức chấp nhận phụ thuộc sản phẩm và khách hàng. Trước khi xem kết quả, thỏa thuận số mẫu theo lỗi, phương pháp ground truth, cách xử lý trường hợp chưa rõ và ảnh chụp lại. Một người khác đọc cùng ảnh X-ray chưa chắc là ground truth độc lập. Tùy lỗi, có thể cần ICT, cắt mặt, phân tích phá hủy, lịch sử quy trình hoặc mẫu giới hạn do khách hàng duyệt. Giữ trạng thái “chưa xác định” nếu chưa đủ bằng chứng.

Quản lý cập nhật mô hình như thay recipe: lưu phiên bản mô hình, phạm vi dữ liệu học, ngưỡng, sản phẩm áp dụng, người phê duyệt, phép so sánh trên tập đánh giá cố định và cách trở lại bản cũ. Giảm loại nhầm ở một loại lỗi có thể làm tăng bỏ sót ở loại khác. Không tự động học lại từ ảnh mới mà chưa xác nhận nhãn và chưa có quy trình phát hành.

Thiết kế PoC như phép thử nghiệm thu

Một buổi xem máy với ảnh đẹp không phải PoC. Kế hoạch cần sản phẩm, lớp lỗi, vị trí, số mẫu, điều kiện chụp, phương pháp xác nhận sự thật, đánh giá mù, chỉ số và cách xử lý ảnh không kết luận được. Dùng lỗi thực tế và mẫu tốt sát ranh giới cùng mẫu tạo có kiểm soát; chỉ dùng lỗi nhân tạo có thể không đại diện. Tách dữ liệu cho nhà cung cấp chỉnh recipe khỏi bộ holdout giữ kín tới khi đánh giá. Nếu chỉnh trong lúc thử, ghi thay đổi và kiểm lại bằng mẫu độc lập. Ghi số lần chụp lại để không đánh giá thấp thời gian vận hành.

Bộ thử nên có bo khó nhất: đồng dày, chồng lấp hai mặt, mối nối nhỏ, biến thiên panel, độ cong cho phép, sửa chữa và các phiên bản. Gán ID ổn định cho từng ảnh; giữ ground truth ban đầu, kết quả của nhà cung cấp và kết luận độc lập ở các cột riêng. Nếu không thể gửi bo ra ngoài vì bảo mật, thống nhất thử tại nhà máy hoặc cách xử lý dữ liệu trước khi yêu cầu báo giá.

PoC phải đánh giá kỹ thuật, vận hành và an toàn. Kỹ thuật gồm bỏ sót, loại nhầm theo lỗi và điểm mù; vận hành gồm chu kỳ, số ca cần xem, chụp lại và khôi phục; an toàn gồm chứng cứ của nhà sản xuất về che chắn, liên động, lắp đặt và bảo trì. Việc áp dụng luật và đo bức xạ phải do người có năng lực tại địa phương xác nhận.

Ghi phạm vi thật vào RFP mua AXI

“AXI có AI” khiến các nhà cung cấp báo giá cho các công việc khác nhau. Trước tiên cố định sản phẩm và lỗi, sau đó yêu cầu phương pháp chụp, quyết định, kết nối, dữ liệu, hỗ trợ và bằng chứng nghiệm thu. Mối liên hệ rộng hơn giữa dữ liệu kiểm và phân tích quy trình nằm trong bài dữ liệu kiểm chất lượng bằng AI.

Chi phí sở hữu gồm năm lớp: máy và vận chuyển/che chắn; lắp đặt và sửa dây chuyền; tạo recipe/mô hình; kết nối và lưu dữ liệu; hiệu chuẩn, bảo trì, đào tạo và hỗ trợ thay đổi. Hỏi thêm phí cho sản phẩm mới, dung lượng ảnh, dịch vụ nguồn X-ray, thời gian phản hồi tại Thái Lan, tuổi thọ cung ứng phụ tùng và khả năng xuất dữ liệu khi chấm dứt hợp đồng. Tính hiệu quả từ số liệu hiện trạng về lỗi lọt, công kiểm, sửa, bỏ phế, dừng máy và công duyệt mới, không đặt tỷ lệ cải thiện tưởng tượng.

Liên kết dữ liệu bằng ID bo và phiên bản recipe

Tối thiểu giữ ID bo/đơn vị, phiên bản sản phẩm, vị trí trong panel, vị trí mối nối, thời gian, ID máy, phiên bản recipe/mô hình, lỗi, phán quyết, kết luận trường hợp chưa rõ và liên kết ảnh. Nếu tách panel thành đơn vị sau đó, duy trì ánh xạ panel-đơn vị. Đồng bộ đồng hồ để nối được kết quả AOI, AXI và ICT.

Giới thiệu CFX của IPC mô tả khung trao đổi dữ liệu trong sản xuất điện tử. “Tương thích CFX” không mặc nhiên có trường ảnh, vị trí và chụp lại cần dùng. Kiểm tra message, field, đơn vị, ID, giờ, thiếu dữ liệu, gửi lại, bảo mật và kho ảnh. API riêng cũng cần quy định tương tự. Tài liệu OMRON về nền tảng dữ liệu chất lượng gợi ý giá trị của việc nối dữ liệu qua công đoạn. Mục tiêu là truy lại câu chuyện của một bo từ in kem, gắn linh kiện, reflow, AOI, AXI đến ICT, chứ không chỉ tạo thêm dashboard.

Thống nhất FAT/SAT trước khi đặt hàng

FAT thử tại nhà cung cấp trước giao máy; SAT thử sau lắp đặt tại nhà máy. FAT dùng bo thật và bộ mẫu mù, kiểm ảnh, kết quả theo lỗi, đổi recipe, chạy liên tục, xuất dữ liệu và khôi phục. SAT lặp lại các mục liên quan với điện, băng tải, tín hiệu đầu/cuối dây chuyền, ID, MES, ca vận hành và nhân viên duyệt tại Thái Lan.

Biên bản nghiệm thu nên có ID yêu cầu, điều kiện đầu, bước thử, kết quả kỳ vọng, kết quả thực tế, tệp chứng cứ, trạng thái, vấn đề tồn và người duyệt. Phân rõ tồn tại nào cho phép chạy thử hạn chế, tồn tại nào chặn xuất hàng. Nếu mẫu lỗi quá ít để kết luận thống kê, thống nhất giai đoạn giám sát sau khi chạy và kế hoạch thu thêm mẫu, thay vì tuyên bố chung rằng “AI chính xác.”

Mô phỏng nguồn X-ray dừng, kẹt băng tải, thiếu ảnh, không đọc được ID, sai recipe, đứt kết nối AI, MES lỗi, lệch giờ và đầy kho ảnh. Bo sẽ dừng ở đâu, có thể bị cho qua nhầm không, khôi phục có ghi trùng không? Trạng thái an toàn của chất lượng và liên động an toàn bức xạ là hai vấn đề khác nhau; thử cả hai.

Giám sát sau khi sản xuất thật

Lô, phiên bản sản phẩm, điều kiện ảnh và ca vận hành có thể khác PoC. Theo dõi phát hiện theo lỗi cùng với kết quả chưa rõ, loại nhầm, chụp lại, thời gian duyệt, dừng máy, thay recipe, lỗi lọt tới khách hàng và kết luận cuối. Số lỗi được phát hiện tăng không tự chứng minh AI tốt hơn; có thể do quy trình hoặc thiết bị chụp thay đổi.

Trong họp chất lượng, truy từ ID bo qua in kem, gắn, reflow, AOI, AXI, ICT và sửa chữa. Phân công người điều tra nguyên nhân và xác nhận kết quả hành động. Chỉ thêm ảnh để huấn luyện khi ground truth đã được xác nhận và bản mô hình mới qua kiểm soát phát hành. Chỉnh ngưỡng tùy tiện để giảm số NG có thể che rủi ro lọt lỗi.

Trước khi chạy thật, xác định ai chẩn đoán lỗi nguồn, detector, băng tải, hiệu chuẩn hoặc phần mềm, phụ tùng có sẵn tại Thái Lan không, và nếu AXI dừng thì dùng phương án kiểm thay hay giữ hàng thế nào. Đây vừa là điều khoản dịch vụ vừa là quyết định của bộ phận chất lượng.

Năm cổng quyết định khi triển khai

1. Phạm vi: Phê duyệt sản phẩm, mối nối khuất, lỗi, ground truth và phân vai AOI/ICT.
2. Phương pháp: So sánh 2D, góc nghiêng, CT bằng cùng bo khó và thời gian chiếm máy.
3. PoC: Dùng bộ holdout và chạy liên tục để đo bỏ sót, loại nhầm, không chắc chắn và công duyệt.
4. Hợp đồng/nghiệm thu: Đính kèm RFP và FAT/SAT; kiểm dây chuyền, dữ liệu, an toàn và khôi phục.
5. Sản xuất: Cố định phiên bản mô hình/recipe, giám sát chất lượng và phê duyệt thay đổi.

Các cổng này cũng có thể dẫn tới quyết định chưa mua. Nếu ICT và kiểm soát quy trình hiện có đã xử lý failure mode cụ thể, đồng thời bằng chứng X-ray không làm thay đổi quyết định, hãy cải thiện quy trình trước. Nếu mối nối dưới BGA là điểm mù quan trọng theo yêu cầu khách hàng, đã có lý do cụ thể để thử AXI.

Viết các dòng FAT/SAT kiểm chứng được

Ngưỡng số phải đặt theo sản phẩm, khách hàng và PoC của dự án trước khi đặt hàng. Bảng này minh họa cấu trúc, không hứa hẹn hiệu năng.

Điền mẫu số, giới hạn bỏ sót và cửa sổ takt vào biên bản được ký. Thiếu mẫu lỗi hiếm là vấn đề mở với kế hoạch lấy mẫu khi vận hành, không phải tự động đạt. AI Risk Management Framework tự nguyện của NIST đề cập quản trị rủi ro trong thiết kế, sử dụng và đánh giá AI. Đây không phải chứng nhận AXI, nhưng giúp xác định người chịu trách nhiệm thay mô hình, chứng cứ và giám sát.

Ba điều kiện dễ bị bỏ khỏi báo giá

Phạm vi và recipe: Kiểm mọi bi BGA và chỉ kiểm vị trí nguy cơ cao cần số trường nhìn, thời gian, dung lượng khác nhau. Gắn takt báo giá với danh sách vị trí. Quy định ai chỉnh và thẩm định lại khi sửa thiết kế sản phẩm.

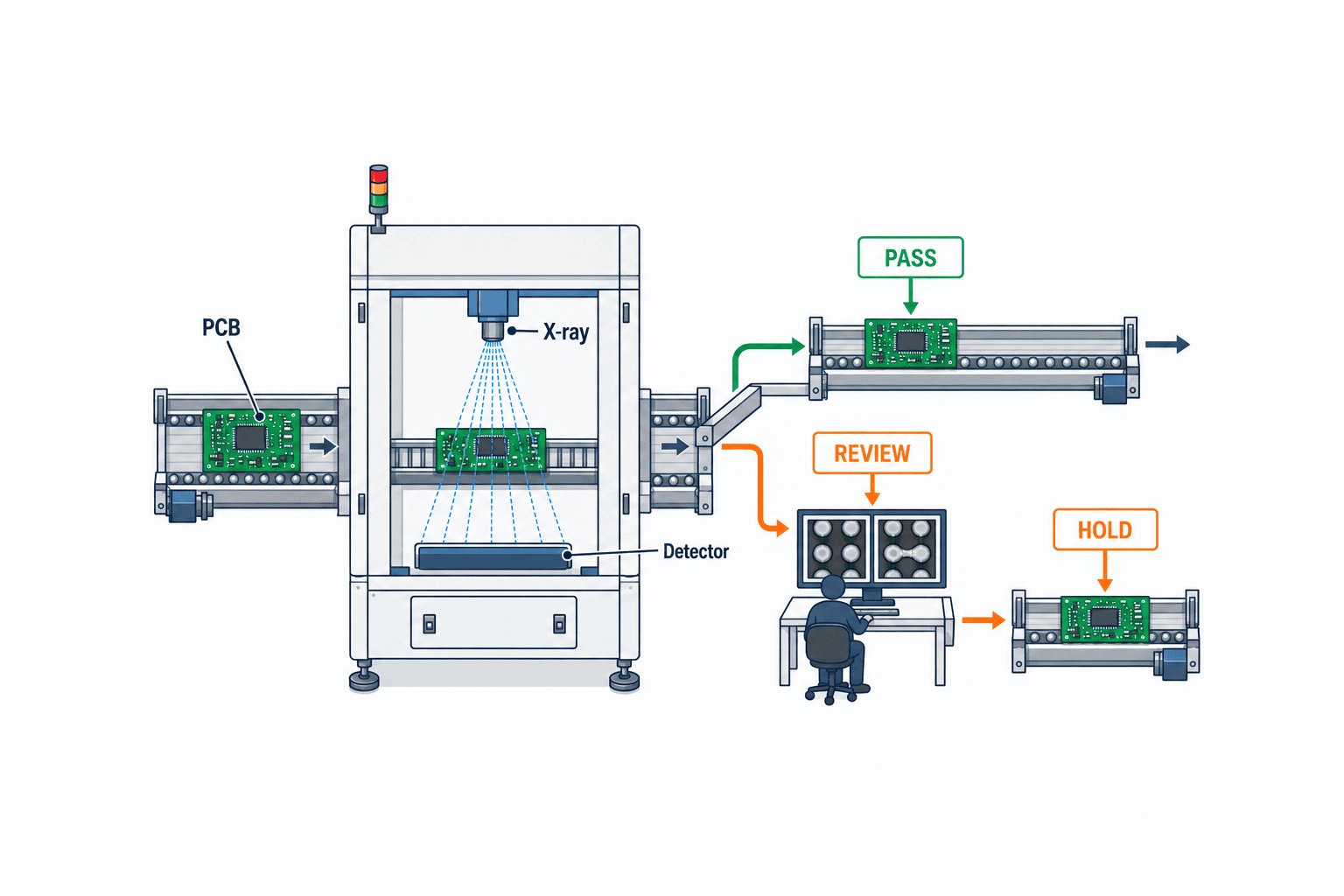

Giữ bo vật lý: Màn hình báo REVIEW không đủ nếu bo tiếp tục xuống công đoạn sau. Thiết kế bộ đệm giữ, đường loại, nhãn, trạng thái điện tử và quyền giải phóng. Với panel, quyết định giữ cả panel hay đơn vị sau tách. Kiểm hành động băng tải trong SAT.

Lưu và mang theo ảnh: Tính dung lượng từ sản lượng ngày, kích thước ảnh, chụp lại, thời gian giữ và backup. Đặt quyền truy cập và tốc độ truy hồi khi khách hàng hỏi. Nếu ảnh chỉ mở bằng phần mềm nhà cung cấp, xác nhận cách đọc sau khi hợp đồng dịch vụ kết thúc.

So sánh nhà cung cấp bằng cùng bằng chứng

Cung cấp cùng phiên bản bo, định nghĩa lỗi, thành phần mẫu, phạm vi ảnh và yêu cầu takt. Đếm cả vị trí không đánh giá được, kết quả chưa rõ, chụp lại và sửa kết quả thủ công. Xem lỗi nghiêm trọng trước điểm tổng; ít loại nhầm không tự bù cho bỏ sót lỗi quan trọng. Phê duyệt ưu tiên trước thử nghiệm.

Theo dõi giai đoạn mới chạy

Đưa lô mới, ca đêm, đổi sản phẩm, bảo trì và sửa recipe vào thời gian giám sát sau SAT. Lấy mẫu bo AXI PASS bằng phương pháp độc lập khi rủi ro yêu cầu. Phân loại bất đồng thành lỗi chụp, khác thiết kế, thay đổi quy trình, sai ground truth hoặc ranh giới mô hình. Không nên huấn luyện lại để che một máy chưa được hiệu chuẩn.

Câu hỏi thường gặp

Triển khai AI kiểm tra X-ray PCB bằng AXI tốn bao nhiêu?

Không có một giá chung đáng tin cậy. Phương pháp, kích thước bo, phạm vi, takt, số recipe, kết nối, giữ ảnh và dịch vụ địa phương đều ảnh hưởng. Gửi cùng bo và danh mục lỗi cho các nhà cung cấp; so riêng máy, lắp đặt, recipe, kết nối và dịch vụ hằng năm.

Có AOI rồi có cần AXI cho BGA?

AOI đánh giá phần quan sát được bằng ánh sáng. Kết quả AOI đạt không chứng minh mối nối khuất dưới BGA. AXI có cần hay không phụ thuộc failure mode, yêu cầu bằng chứng của khách hàng và độ bao phủ của ICT, kiểm soát quy trình và phân tích khác.

Nên chọn X-ray 2D hay CT?

Thử trên cùng bo thật. 2D có thể phù hợp khi chồng lấp ít, thấy lỗi cần thiết và đáp ứng takt. Với cấu trúc dày hoặc hai mặt, cần so góc nghiêng/CT. So sánh vùng không đánh giá được, thời gian chiếm máy và tổng chi phí.

AI accuracy bao nhiêu là đạt?

Không có tỷ lệ áp dụng chung. Đặt giới hạn bỏ sót và loại nhầm theo từng lỗi, với ground truth hợp lệ, đủ mẫu và quy tắc cho kết quả chưa rõ. Accuracy tổng cao vẫn có thể che bỏ sót lỗi hiếm nhưng nghiêm trọng.

Có phải lưu mọi ảnh AXI trong MES?

Cần truy được kết quả và ảnh từ ID bo, vùng, thời điểm và phiên bản recipe/mô hình. Có thể để ảnh trong kho được quản lý riêng và liên kết từ MES; thời gian giữ, quyền truy cập và xuất dữ liệu phải theo yêu cầu chất lượng và khách hàng.

Kết luận

AI kiểm tra X-ray PCB bằng AXI hữu ích khi trả lời câu hỏi đã định nghĩa về mối nối khuất. Hãy thống nhất lỗi và ground truth, phân vai với AOI/ICT, thử phương pháp trên bo thật, đo sai số AI theo loại, và đưa năng lực dây chuyền, dữ liệu truy xuất, dịch vụ tại Thái Lan vào hợp đồng. Sau lắp đặt, quản lý thay đổi mô hình và recipe để kết quả kiểm còn đáng tin.

Nếu nhà máy tại Thái Lan đang xem xét BGA hoặc các mối nối bị che, có thể liên hệ TOMAS TECH ngay cả khi danh mục lỗi chưa hoàn tất. Chúng tôi có thể giúp xác định ranh giới AOI/AXI/ICT và câu hỏi cần giải đáp trong PoC.
